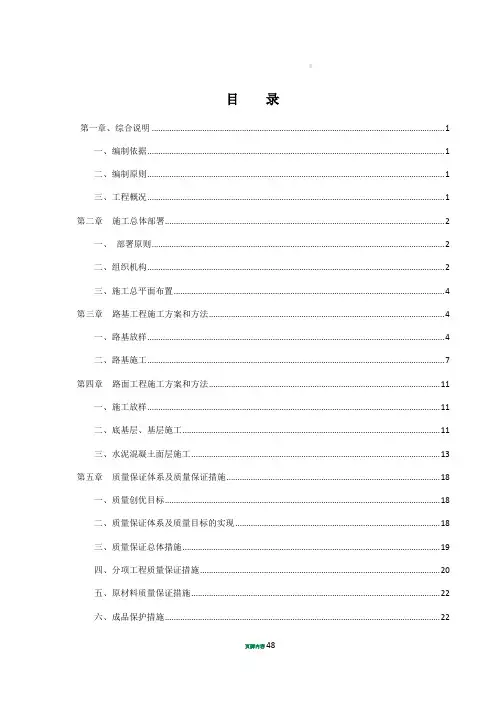

四级公路工程施工组织设计
目录第一章、综合说明 (1)一、编制依据 (1)二、编制原则 (1)三、工程概况 (1)第二章施工总体部署 (2)一、部署原则 (2)二、组织机构 (2)三、施工总平面布置 (4)第三章路基工程施工方案和方法 (4)一、路基放样 (4)二、路基施工 (7)第四章路面工程施工方案和方法 (11)一、施工放样 (11)二、底基层、基层施工 (11)三、水泥混凝土面层施工 (13)第五章质量保证体系及质量保证措施 (18)一、质量创优目标 (18)二、质量保证体系及质量目标的实现 (18)三、质量保证总体措施 (19)四、分项工程质量保证措施 (20)五、原材料质量保证措施 (22)六、成品保护措施 (22)第六章安全保证体系及安全保证措施 (24)一、安全施工管理目标 (24)二、安全保证体系 (24)三、安全措施 (25)第七章工期保证措施 (28)一、工期保证措施 (28)二、工期奖罚措施 (29)第八章季节性施工措施 (30)一、雨季施工措施 (30)二、夏季施工措施 (31)一、文明体系 (32)二、文明施工及环境保护措施 (32)第十章项目风险预测与防范，事故应急预案 (36)一、项目风险预测与防范 (36)二、事故应急预案 (37)附表一拟投入本工程的主要施工设备表 (39)附表二配备本工程的试验和检测仪器设备表 (41)附表三劳动力计划表 (42)附表四：计划开、竣工日期和施工进度网络图 (43)附表五：施工总平面图 (45)附表六：临时用地表 (47)第一章、综合说明一、编制依据（一）、业主与我单位招标文件、设计图纸。
（二）、现场踏勘、调查所掌握的第一手资料。
（三）、我单位现有技术力量、队伍素质、机械装备、财务实力和组织协调能力及多年来在类似工程施工中积累的丰富施工经验。
二、编制原则（一）、遵循设计图纸、施工规范、规程、验收标准的原则。
在编写主要项目施工方法中，严格按设计图纸要求，执行现行施工规范、规程及验收标准，确保工程质量。
四级公路施工组织设计
第一章工程概况与施工组织计划工程概况、工程概况本工程位于息烽县小寨坝镇，道路主线全长米，由于主线的修建与周边土地的开发利用会填埋现有的道路，因而将原道路改建，支线全长米。
该工程的建成将对小寨坝镇的经济发展创造有利条件，有着较大的社会效益。
.编制依据设计图纸、现场勘查《公路路基施工技术规范》、《公路沥青路面施工技术规范》。
、主要工程数量（）路基土石方工程挖路基土方、挖石方、路基填方方。
（）防护与排水工程级浆砌片石护肩、级浆砌片石边沟（）路面工程上面层厚中粒式沥青砼（）；下面层厚粗粒式沥青砼（），基层厚水泥稳定碎石（面洒透层油），底基层厚级配碎石。
、工期要求本工程招标工期要求为日历天、质量要求与执行规范和检验标准质量要求：一次性验收合格。
确保本合同招标工程施工质量等级按《公路工程质量检验评定标隹》验收一次达到合格。
施工部署、施工任务计划根据本工程特点，主要重点石方开挖、路基回填，因工期短，数量大而且石方采用机械冷凿，所以我班组准备用台大型带破碎锤的挖掘机对路基石方施工，用三台大型挖掘机对土方和石方开挖装车，填方路段用一台大型推土机和一台装载机填筑，一台压路机碾压。
、机械设备配置机械设备配备考虑发挥机械优势，确保机械化作业，满足施工的前提下略有富余。
主要施工机械设备详见拟投入本路段的主要施工机械表。
、材料供应计划与质量管理在物资供应方面，时间上立足一个“早”字，品种上抓一个“精”字，质量上求一个“高”字。
本工程施工用材料拟采用国家大型企业生产的合格产品，经交通质量监督部门、业主、监理认可，遵循“质量第一”的原则、采用公开招标、货比三家形式采购。
砂、石料与火工材料，按就近、质优价廉原则采购。
、施工机械设备、人员动员周期和设备到施工现场的方法)动员周期若中标，在接到中标通知书后，天内工程技术人员进入现场；施工人员和机械设备分批进场。
)设备到施工现场的方法设备进场，主要采取汽车拖板运输方法，自卸汽车可直接开往施工现场。
高速公路设计流程图
路基设计流程2012年03月27日目录一、前期注备二、外业调查三、部验收四、关键性方案五、工程量计算六、部设计经验七、审核资料八、原有程序九、需要的程序一、前期准备一般情况，外业前，尤其是初设外业前应准备如下资料：1、路基标准横断面图2、路基一般设计图3、路基每公里土石方数量表（含互通、服务设施的主线）4、取、弃土场方案（大致的位置）5、路面比选方案6、路面计算书7、支挡工程计算书（设计库）7、筑路材料相关资料8、较大的三改工程9、其它图表二、外业调查1、原则1）外业调查要有总体观念2）外业调查需满足外业验收的需要3）外业调查需满足设计的需要4）外业调查需要注意横向调查2、路线调查容分段长度一般不大于2Km（施工图不大于1km）1）新建、改建2）植被（和地质条件有关）3）地势（高低、平缓）4）排水条件5）取土情况6）填高的要求3、料场调查容1）地势（主要是土场调查）2）原则少占农田、运距合适3）便道（新建、利用、便桥）4）一般5km设置一个土场4、其它注意的问题1）不良地质——滑坡、崩塌等2）特殊地质——软土、高液限土、膨胀土3）排水沟、截水沟4）支挡工程5）改河、改渠——进、出水口标高、断面6）地物（电力塔、房屋）和路线距离7）相交路路面结构三、部验收一般情况，部验收应准备如下资料：1、说明、初步设计目录（含互通、服务设施）各分册的图号原则上自己确定；互通、服务设施的图号尽早确定。
2、路基标准横断面图（含互通、服务设施）3、路基一般设计图4、高填、深挖路基设计图（通用图部分）5、低填浅挖路基处理设计图6、台背填筑透水性材料设计图7、陡坡路堤或填挖交界处理设计图8、特殊路基设计图9、路基每公里土石方数量表9、取、弃土场设计图10、路基防护工程设计图11、路面结构设计图12、路基、路面排水工程设计图13、改河（渠）统计表14、沿线筑路材料料场表15、沿线筑路材料供应示意图16、环境保护工程统计表17、其它图表四、关键性方案一般情况，设计工作开始前应就关键性方案向审（复）核人汇报（如准备工作充分，可以和部验收合并），主要包括如下方面：1、说明2、取、弃土情况1）主要取土量、弃土量2）挖方量（土石比例确定的原则）、填方量3）计价方总量（平均运距等）4）特殊土数量等3、路基每公里土石方数量表4、取、弃土场设计图5、特殊设计的陡坡路基1）围：除挖台阶、加土工格栅等常规处理的陡坡路基2）容：地质资料、横断面图、平面图（总体图）、处理方式、计算书6、需特殊处理的特殊路基1）围：深度大于3m的软基；软基以外的特殊路基2）容：地质资料、横断面图、平面图（总体图）、处理方式、计算书7、需工点设计的深路堑的基本情况1）围：坡面高度大于20m的深路堑，及其它需要特殊设计的深路堑2）容：地质资料、横断面图、平面图（总体图）、处理方式、计算书8、需工点设计的高路堤的基本情况1）围：坡面高度大于20m的高路堤，及其它需要特殊设计的高路堤2）容：地质资料、横断面图、平面图（总体图）、处理方式、计算书9、支挡工程的基本情况1）围：大于12m的重力式挡墙段落；非重力式的挡墙；加筋路堤、填石路堤等特殊工程；纵向长度大于300m的挡墙；路堑边坡挡墙2）容：地质资料、横断面图、平面图（总体图）、处理方式、计算书10、特殊排水段落1）围：填、挖较大的排水沟；特殊断面的排水沟2）容：地质资料、横断面图、平面图（总体图）、处理方式、计算书（特殊断面）11、较大的改河的方案1）围：改移工程量大、方案有异议的改河2）容：地质资料、横断面图、平面图（总体图）、改河设计图（平、纵、横、总体）12、筑路材料的基本情况13、地勘工作钻探的总孔数、估计总进尺、物探、地调、手摇钻的工作量、委托试验的工作量、费用（如果需要）14、其它图表五、工程量计算1、原则1）初步设计的工程量统计以满足概算要求为原则2）施工图设计的工程量统计以满足预算和工程量清单为原则2、耕地填前夯（压）数量表1）初步设计不计量2）施工图按面积计量；可以计列清表土方，清表土方也可以在土石方中计算。
四级道路标准
四级道路标准
四级公路是中国公路等级中最低的一级，通常作为连接乡镇和村庄的道路。
具体标准如下：
1. 设计速度：四级公路的设计速度一般在30公里/小时以下，这是考虑到道路条件和使用需求所设定的标准。
2. 交通量：四级公路一般能适应年平均昼夜交通量在200辆以下的载重汽车，它主要服务于地方交通，连接县、乡（镇）村等区域。
3. 功能定位：四级公路在中国道路基础建设中扮演着重要角色，虽然级别不高，但它们确保了全国各地几乎每个角落都能通过路网实现无缝对接。
4. 路面宽度：四级公路没有严格的宽度标准，但一般会较高速公路、一级、二级和三级公路窄，需要根据当地实际情况和需求来定。
总的来说，四级公路是中国广泛分布的一种基础交通设施，虽然技术标准不是最高，但对于保障农村地区的基本出行和物资流通起到了关键作用。
四级公路施工组织设计
第一章编制依据及说明一、编制说明我公司收到业主的招标文件，相关人员当即组织技术人员认真研究招标文件。
在全面调查认真讨论的基础上编制了本施工组织设计。
本施工组织设计对施工方法的合理性、施工技术的可行性、完成计划任务的可靠性都作了充分的阐述。
它反映了我公司对本工程的高度重视，也表现了我公司在完成施工任务上的信心。
我公司一旦中标，将根据业主及相关合同规定，进一步编制详细的工程施工方案，以指导本工程的施工，以确保优质高速完成业主交给的任务。
二、编制依据1、建设项目施工图及招标文件。
2、相关规范、规程和验收标准《公路路基施工技术规范》(JTG F10-2006)《公路填砂路基施工技术规范》（DB36T 655-2012）《混凝土路面砖》（JC/T 446-2000）《公路工程无机结合料稳定材料试验规程》（JTG E51-2009)《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）《城镇道路路面设计规范》（CJJ169-2012）《公路沥青路面设计规范》（JTG D50-2006）《公路沥青路面施工技术规范》（JTG F40-2004）《公路水泥混凝土路面设计规范》（JTG D40-2011）《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）《城镇道路工程施工与质量验收规范》（CJJ1-2008）《市政排水用塑料检查井》（CJ/T326-2010）《市政排水管道工程及附属设施》（06MS201）《沥青路面施工及验收规范》（GB50092-96）《公路路面基层施工技术规范》（JTJ 034-2000）三、编制原则1、遵循《招标文件》的原则严格按照招标文件中的工程规范、工期、质量、安全目标等要求编制施工组织设计，满足招标方各项要求。
2、遵循设计文件的原则在编制施工组织设计时，认真阅读核对获得的设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工组织设计，满足设计标准要求。
一般四级公路设计流程
一般四级公路设计流程公路设计是指在考虑经济、安全和环境等因素的基础上，通过对地质、地貌、地理、气象、交通、城市规划等各项参数的分析，确定公路线路、横断面、纵断面等设计要素，最后绘制出具有合理布局和合理参数的公路图纸的过程。
下面是一般四级公路设计的流程。
一、前期准备1.1资料收集：收集与公路设计相关的资料，包括地理、地质、地貌、气象、交通、城市规划等方面的资料，以便进行详细的分析。
1.2交通调查：对设计范围内的交通状况进行详细的调查研究，包括交通量、车辆组成、交通状况等，以便进行交通分析。
1.3目标确定：根据相关规范和要求，确定公路设计的目标和要求，包括技术指标、经济指标和安全指标等。
二、路线选择2.1方案比选：设计人员根据前期准备工作的结果，提出不同的路线方案，并进行综合比较，选择最合适的路线方案。
2.2约束和优化：对选择的路线方案进行进一步的约束和优化，以使其符合相关的规范和要求。
2.3线型设计：确定选定路线方案的线型设计，包括设计标准的选择、水平线型和垂直线型的设计等。
三、横断面设计3.1必要交叉设施的确定：根据路线选择的结果，确定需要的桥梁、隧道等交叉设施，并进行初步的设计。
3.2剖面剖分：根据线型设计的要求，对道路进行纵断面剖分，确定剖面起点和剖面间距。
3.3剖面设计：对各个纵断面进行详细的设计，包括设计各种道路要素的宽度、设置交叉口及服务设施等。
四、纵断面设计4.1设置切点：根据横断面设计的要求，确定纵断面的起点和终点，并设置合适的切点。
4.2地形修复：通过调整切点的位置和纵向坡度等措施，使公路线路适应地形条件，并确保公路的平稳通行性。
4.3纵断面绘制：根据前两步的结果，绘制出具有合理纵断面的设计图纸，包括设计高程、曲线半径、坡度等。
五、配套设计5.1排水设计：根据地形和横断面设计的要求，进行合理的排水设计，包括设置排水系统、排水管道的设计等。
5.2边坡设计：根据地质条件和公路线路的特点，进行边坡设计，包括边坡的坡度、护坡结构的选择等。
1.859公里四级公路路面设计全套施工cad图
四级公路路线设计说明
路线说明一、路线平面、纵断面设计情况1.1设计原则本项目为公路路面升级改造工程，路线平面基本利用原有老路走廊带。
路线设计应充分贯彻“安全、环保、舒适、和谐”的设计理念，尽量节约用地、方便群众、依法保护环境，具体落实以下设计原则：（1）本项目为公路路面升级改造工程，项目特点为利用现状老路进行路面升级改造，设计中应充分利用老路，尽量降低工程造价；（2）部分老路两侧设置电线杆，建筑物等，路线平面布设应避免对电线、建筑物等的拆迁；（3）充分利用老路现状路面结构层强度，遵循宁填勿挖的设计原则，根据预测交通量资料，合理确定路面加铺结构层厚度，并以最小加铺层厚度控制纵断面设计。
（3）桥梁涵洞路段，在满足现状排水系统及沟渠高程控制要求及过水断面要求的前提下，应尽量降低桥涵构造物设计高程，尽量降低工程造价；（4）尽量减少公路永久性用地，节约土地资源，降低工程造价；（5）综合考虑平、纵、横空间组合，不仅要符合汽车运动学与力学的原理，同时应充分考虑驾驶员和乘客的视觉及心理舒适度的要求，做到安全、舒适、快捷。
（6）精益求精，充分考虑施工技术难易程度，以方便施工、保证项目建设周期为原则。
1.2路线平面设计本项目为公路路面升级改造工程，项目特点为利用现状老路进行路面升级改造，影响本项目路线线形的主要因素是路线起点、终点、老路线形以及沿线的村庄、农田、桥涵构造物等。
考虑到现状老路整体平面线型较好，基本可以满足本次设计要求，因此本次平面设计在避免拆迁的前提下，平面线型基本以老路为基础进行布设，并对现状老路部分连续小半径弯公路段，进行了裁弯取直或曲线合并的处理；对小偏角曲线路段，在不过大增加工程数量的前提下，进行裁弯取直。
路线采用沿原有公路中心线布设中线，充分利用原来路线，平面线形尽量裁弯取直，加大曲线半径，受地形限制时，采用加铺转角、平面交叉处理或顺坡处理。
全线18条路线，共设置交点28处，最小平曲线半径20米，最大直线长度677.67米，平曲线总长2395米，占路线总长的20.29%。
一张图看懂路基
一张图看懂路基“三阶段、四区段、八流程”施工工艺流程三阶段：准备阶段→施工阶段→竣工阶段四区段：填筑区段→平整区段→碾压区段→检测区段八流程：施工准备→场地清理→分层填筑→摊铺平整→洒水晾晒→碾压夯实→检查签证→路基整修。
准备阶段1、施工测量1.1 路基施工前，应根据恢复的线路中桩、设计图表、施工工艺和有关规定钉出路基用地界限桩和路基坡脚、边沟等的具体位置桩。
在距路中心一定安全距离处设立控制桩，其间距不应大于50m。
桩上标明桩号与路中心填挖高度，用(+)表示填方，用(-)表示挖方。
1.2 在放完边桩后，应进行边坡放样，对高填地段，每填1m应复测中线桩，测定其标高及宽度，以控制边坡的大小。
1.3 机械施工中，应在边桩处设立明显标志，宜在不大于200m的段落内，距中心桩一定距离处埋设能够控制标高的控制桩，进行施工控制。
发现桩被碰倒或丢失应及时补上。
1.4 取土坑放样时，应在坑的边缘设立明显标志，注明土场供应里程及挖掘深度;作为排水用的取土坑，当挖至距坑底0.2~0.3m时，应按设计修整坑底纵坡。
2、场地清理2.1 路基用地范围内的既有房屋、道路、河沟、通讯、电力设施、坟墓及其它建筑物，均应协助有关部门事先拆迁或改造;对于路基附近的危险建筑物应予以适当加固;对文物古迹应妥善保护。
2.2 路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植清理，砍伐的树木应移植于路基用地之外，进行妥善处理。
对全线的树根应全部挖除并将坑穴填平夯实;取土坑范围内的树根也应全部挖除。
2.3 在填方和借方地段的原地面应进行表面清理，清理深度应根据种植土厚度决定，清理出的种植土应集中堆放在弃土场。
填方地段在清理完地表面后，应整平压实到规定要求，方可进行填方作业。
施工阶段1、在基底清理完成并报监理工程师检测后，方可进行路基填筑。
1.1 打方格在路基填筑前，应用白灰打出方格，路基两边打小方格，采用小车倒料，以控制路基边缘填筑厚度;路基中心采用大车倒料，保证施工的进度。
图解公路建设流程、资金来源和省区结构
1.1. 公路项目总体流程及行业情况介绍.............................................................................................................4 1.1.1. 公路工程的总体规划.............................................................................................................................4 1.1.2. 规划后流程与其他工程相似.................................................................................................................6
一般四级公路设计流程图
⼀般四级公路设计流程图设计步骤先创建⼀个⼯程⽂件夹，以后的步骤产⽣的⽂件将全部保存在此⽂件夹。
●打开91卫图助⼿，⽮量、坐标定位、拉框选择、影像设置⽂件选择国家2000坐标系⾼斯投影下载、⾼程下载选择南⽅CASS(.dat)格式⽂件、国家2000坐标系⾼斯投影保存下载（保存⾄创建好的⽂件夹内）。
（91卫图操作完毕）●打开南⽅CASS 命令：appload找到插件加载，命令：insg找到⾼程影像。
建⽴DTM绘制等⾼线（2m）、删除三⾓⽹。
点击数据——坐标数据格式转换——南⽅RTK格式——选择现场测量数据（Data⽂件下的⼯程名称.dat⽂件）——点击CASS坐标数据⽂件⾃命名⽂件。
●点击绘图处理——展野外测点点号——DATA打开CASS坐标数据⽂件的新建⽂件夹——展⾼程点。
●参照实地测量点号绘制地形图。
绘制完成后将地形图保存⾄项⽬开始创建的⽂件夹内（南⽅软件操作完毕）●海地道路新建项⽬：（注意⽂件路径）●打开地形图●平⾯⼆维交点线选线●交点线设计：Ls1（不设缓曲时为Lc1）为缓和曲线(四级公路缓和曲线⼀般值20，三级公路缓和曲线⼀般值25-40)； R为半径（R低于150设缓曲）；Ly平曲线；Lz直线长（同曲⼤于120⽶，反曲⼤于40⽶）；Ls：Ly：Ls应接近为1:1:1；●路线超⾼加宽计算：⾏车道⼩于6⽶（不等于6⽶）时，应点选单车道加宽值取半，及点选四级路⾃动进⾏超⾼加宽缓和段计算。
●电⼦地形图数字化、构造DTM、输出DTM、由DTM切纵断⾯值。
●纵断⾯设计控制资料、取消画⽹格、纵断⾯设计：命令：jhlp、坡度不超过9°（拉线最好为7/3、7/3）、竖曲线半径设计（纵断⾯切线长为21-22）、半径取整、纵断⾯参数、输出⽂件、纵断⾯检查。
●纵坡挖填⾼应设置在挖0.35-0.5m范围内。
（可依据设计标⾼修改原始地⾯⾼）●横断⾯设计基本资料：左右加宽1M；●帽⼦定制：扣路槽定制，设置H2:0.53 ; H3:0.53或LW2:-0.3 ;RW3:-0.3 ; H2:0.5 ; H3:0.5边坡定制：填⽅坡⾼8，坡度1.5递增0.25，宽度默认1；挖⽅坡⾼8，坡度0.5递增0.25，宽度默认1；填⽅剩余坡⾼设置为8。
一般四级公路路线设计标准
一般四级公路路线设计标准主要技术标准：平原微丘：计算行车速度40km/h，行车道宽度：3.5m，路基宽度一般值6.5m，变化值7.0m，极限最小半径60m，停车视距40m，最大纵坡6％。
山岭重丘：计算行车速度20km/h，路基宽度4.5m，极限最小半径15m停车视距20m，最大纵坡9％。
最小纵坡0.3％。
（上一个设计中，最大纵坡为12）直线最大长度：1000米（左右），最小长度：同向曲线间40米（左右）反向曲线间无超高加宽可相接，无超高有加宽须10m以上缓和短。
有超高时不小于15m。
相邻回头曲线间直线不小于100（80）m。
圆曲线：最大超高8％，超高时一般最下半径30m，极限最小半径15m，不超高时最小半径150m，最大半径10000m。
缓和曲线（一般使用回旋线）长度最小值：计算速度20km/h时为25m，40km/h 时为50m。
不设缓和曲线的最小圆曲线半径：260m。
平曲线最小长度：设计速度20km/h时为40m，40km/h时为70m。
转角等于或小于7度时的平曲线长度。
设计速度20km/h的一般值280/转角。
低限值40m。
设计速度40km/h的一般值500/转角。
低限值70m。
直线最大长度：设计速度20km/h的为400m，直线最小长度同向曲线间50m,反向曲线间40m最短坡长：设计速度20km/h的为60m。
：设计速度40km/h的为100m最大坡长：设计速度20km/h的3％无限制，4％为1200m，5％为1000m，6％为800m，7％为600m，8％为400m，9％为200m。
凸形竖曲线最小半径一般值200m，极限值100m。
最小长度20m。
凹形竖曲线最小半径一般值200m，极限值100m。
四级路控制坡度10％以内，最好9％以下。
挖填局部4、5米皆可。
坡长不用特别在意。
绘图方法：1．先绘平面图，在cad中绘制。
先用pl多段直线绘制大体走向，之后加宽到设计路基宽度，观察大体上是否合理，平曲线使用圆的“切切径”绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计步骤
先创建一个工程文件夹，以后的步骤产生的文件将全部保存在此文件夹。
●打开91卫图助手，矢量、坐标定位、拉框选择、影像设置文件选
择国家2000坐标系高斯投影下载、高程下载选择南方CASS(.dat)格式文件、国家2000坐标系高斯投影保存下载（保存至创建好的文件夹内）。
（91卫图操作完毕）
●打开南方CASS 命令：appload找到插件加载，命令：insg找
到高程影像。
建立DTM绘制等高线（2m）、删除三角网。
点击数据——坐标数据格式转换——南方RTK格式——选择现场测量数据（Data文件下的工程名称.dat文件）——点击CASS坐标数据文件自命名文件。
●点击绘图处理——展野外测点点号——DATA打开CASS坐标数据
文件的新建文件夹——展高程点。
●参照实地测量点号绘制地形图。
绘制完成后将地形图保存至项目开始创建的文件夹内
（南方软件操作完毕）
●海地道路新建项目：（注意文件路径）
●打开地形图
●平面二维交点线选线
●交点线设计：Ls1（不设缓曲时为Lc1）为缓和曲线(四级公路缓
和曲线一般值20，三级公路缓和曲线一般值25-40)； R为半径（R低于150设缓曲）；Ly平曲线；Lz直线长（同曲大于120米，反曲大于40米）；Ls：Ly：Ls应接近为1:1:1；
●路线超高加宽计算：行车道小于6米（不等于6米）时，应点选
单车道加宽值取半，及点选四级路自动进行超高加宽缓和段计算。
●电子地形图数字化、构造DTM、输出DTM、由DTM切纵断面值。
●纵断面设计控制资料、取消画网格、纵断面设计：命令：jhlp、
坡度不超过9°（拉线最好为7/3、7/3）、竖曲线半径设计（纵断面切线长为21-22）、半径取整、纵断面参数、输出文件、纵断面检查。
●纵坡挖填高应设置在挖0.35-0.5m范围内。
（可依据设计标高修
改原始地面高）
●横断面设计基本资料：左右加宽1M；
●帽子定制：扣路槽定制，设置H2:0.53 ; H3:0.53或LW2:-0.3 ;
RW3:-0.3 ; H2:0.5 ; H3:0.5
边坡定制：填方坡高8，坡度1.5递增0.25，宽度默认1；
挖方坡高8，坡度0.5递增0.25，宽度默认1；
填方剩余坡高设置为8。
挖方剩余坡高设置为0。
水沟定制：土水沟参数：内外坡高0.6，内外坡度0.5，底宽0.4，勾选水沟伸缩（填方水沟延伸坡度0.5）
浆砌水沟设置参数：
●设挡墙水田路段应设置路田分隔墙（浆砌片石边沟不可与路
田分隔墙同时设置，坡度为0，勾选护脚）
横断面地面线文件：按桩号输入实测左、右地形
●设置完成后戴帽子
●土石方文件编辑计算：比例文件编辑：三类土比例设置1.其余为
●土石方基本资料：挖方填方松石系数全部默认1.
●土石方调配计算；远运借方及弃方文件生成（自动调配，确定）
构造物设计
项目管理：文件编辑：构造物编辑(圆管涵)：宽度表达式为几个流水口*内径偏角一般为90°，高度为管径加上一侧管壁厚度，函底纵坡不超过3%（流水方向往左为正、往右流水为负），函底高程应设在路基顶面下0.5米以上（填土高度大于0.5米），进出口八字墙。
【0.5米管径时其管壁厚度不小于6厘米，0.75米管径时管壁厚度不小于8厘米，1米管径时管壁厚度不小于10厘米，1.25米及1.5米管；涵洞高程为当前桩号的设计高程减去2米，出横断面布图必须修改纵断面地面高文件，然后根据地形修改横断面地面线文件】
项目管理：文件编辑：土地分类文件编辑：根据实际测量地形进行分类需要补偿的土地分类数，不需补偿默认1个老路，每行土地分类比例和必须为1.（老路改造时，老路的占地比例约为60-70%）
通用EXCEL表格内：
●砍树、挖根数量表：依据青苗补偿表中的林地面积由亩换算
成平方（1亩=666平方），按地形图中有林地的桩号依次填
写，砍灌木林树直径在10厘米以上（平方米），总和应约等
于且不大于青苗补偿表中的面积。
（填写桩号与离路中线距
离(米)即可，数据会公式自动计算）
●安全设施工程数量表：路面高度＞路基坡脚3米以上应设波
形梁护栏。
（填写桩号即可，数据为公式自动计算）
●路基防护、排水工程数量表：与帽子定制中的数据相符
●公路绿化数量表：（填写桩号即可，数据为公式自动计算）
●路面工程数量表：填写起终点桩号、路面宽度、加宽面积、
涵顶加强钢筋（有几道涵洞，公式*几）
●填前清表压实数量表：依据青苗补偿表中的林地面积由亩换
算成平方（1亩=666平方），按地形图中有水田的桩号依次
填写，（填写桩号与离路中线距离(米)即可，数据会公式自动计算）
●取土坑（场）、弃土堆（场）一览表：输入上路桩号（此桩
号意为车辆运输土方由此进入或驶出本路线），运距（车辆运输公里数），取土或弃方（按每公里路基土石方量表中数据填写），深度随意填写，余下数据自动会计算
●主要技术经济指标表：其内数据按照纵断面内的主要技术指
标表填写
●交通管理设施数量表：半径小于30米的应设急弯标志，纵坡
大于7%的应设置陡坡，其余按照地形图填写桩号及地名。
●公路临时用地表：随意
●沿线筑路材料料场表：随意
路线固定表N1距离不小于9，N2距离不大于13，夹角为度数随意编写，位置：路边石。
