气体流量计检验标准表

气体流量计检验标准表

气体流量计检验标准表气体流量计是一种用于测量气体流量的仪器,广泛应用于工业生产、环保监测、科研实验等领域。

为了确保气体流量计的准确性和可靠性,需要进行定期的检验和校准。

下面是气体流量计检验标准表,供大家参考。

1. 检验项目,外观检查。

检验标准,气体流量计外观应无明显变形、损坏、腐蚀等情况,表面清洁,标识清晰可辨。

2. 检验项目,测量精度。

检验标准,在标定工况下,气体流量计的测量误差应符合国家标准要求。

3. 检验项目,线性度。

检验标准,在整个量程范围内,气体流量计的输出应与输入信号成线性关系。

4. 检验项目,重复性。

检验标准,在相同工况下,气体流量计的多次测量结果应具有一定的重复性。

5. 检验项目,零点漂移。

检验标准,在长时间使用后,气体流量计的零点漂移应在允许范围内。

6. 检验项目,温度影响。

检验标准,在不同温度下,气体流量计的测量结果应具有一定的稳定性。

7. 检验项目,压力影响。

检验标准,在不同压力下,气体流量计的测量结果应具有一定的稳定性。

8. 检验项目,介质适应性。

检验标准,气体流量计应能适应不同介质的测量要求,不受介质影响。

9. 检验项目,安全性能。

检验标准,气体流量计在使用过程中应具有一定的安全性能,不易发生泄漏、爆炸等情况。

以上是气体流量计检验标准表的内容,希望能够对大家在使用和维护气体流量计时有所帮助。

在进行检验时,要严格按照标准操作,确保检验结果的准确性和可靠性。

同时,定期的检验和维护对于延长气体流量计的使用寿命和保证测量精度都具有重要意义。

希望大家能够重视气体流量计的检验工作,确保其在工业生产和科研实验中的准确性和可靠性。

气体质量流量计校准

气体质量流量计校准

气体质量流量计校准气体质量流量计校准是实验室和工业领域中常见的任务,旨在保证流量计的准确性和可靠性。

本文将介绍气体质量流量计校准的基本原理、校准方法以及一些注意事项。

第一部分:气体质量流量计校准的基本原理气体质量流量计校准的基本原理是通过比较流量计的测量结果与真实流量之间的差异,来确定流量计的准确性。

校准的目的是确保流量计在各种工作条件下都能提供可靠的测量结果。

气体质量流量计通常基于热传导原理或者质量分析原理进行测量。

在热传导原理中,流量计通过测量由传感器产生的热散失来间接估计气体流量。

而在质量分析原理中,流量计通过分析气体中的成分和密度来直接测量气体流量。

第二部分:气体质量流量计校准的方法气体质量流量计的校准方法取决于具体的流量计类型和校准要求。

下面将介绍两种常见的校准方法:比较法和重建法。

比较法是最常用的校准方法之一。

它通过将待校准的流量计与一个已知准确的标准流量计进行比较来确定待校准流量计的准确性。

比较法需要在多个不同流量水平下进行校准,以便确定流量计的线性性和重复性。

重建法是另一种常见的校准方法,适用于那些无法直接与标准流量计进行比较的流量计。

重建法通过模拟气体流动,并基于流场分析来计算流量计的响应。

该方法通常需要依赖于数值模拟和计算机仿真技术。

第三部分:气体质量流量计校准的注意事项在进行气体质量流量计校准时,需要注意以下几个方面。

首先,选择适当的校准装置和标准流体。

合适的校准装置应具备稳定可靠的性能,并能提供准确的标准流体。

标准流体的选择应与待校准流量计的工作条件相匹配。

其次,进行充分的前处理。

校准前应对待校准流量计进行清洁和预热,以确保测量结果准确。

同时,根据具体情况可能需要对流量计进行防护和调整。

最后,校准结果的准确性需要得到验证。

为了验证校准结果的准确性,可以进行重复性测试或者与其他已知准确的流量计进行比较。

总结:气体质量流量计校准是确保流量计准确性和可靠性的重要任务。

校准的基本原理是通过比较流量计的测量结果与真实流量之间的差异来确定流量计的准确性。

气体流量计的正确校准方法介绍

气体流量计的正确校准方法介绍

在气体流量计中,正确的校准是能够让流量计正常的工作准确的方法,那么校准改如何操作呢?下面就为大家介绍下:对蒸汽、氮气、二氧化碳、氢气等测量的气体流量计的校准要求在不断增加。

由于采用这些气体进行大规模校准的设施并不多,因此采用另一种流体进行校准几乎是唯一的选择,且在许多情况下是一种合理的、可替代的选择。

如果流动条件可以估算出来,那么就可以在与操作条件不同的条件下对气体流量计进行校准,估算流动条件所采用的参数通常为关于该气体流量计入口直径的雷诺数。

首先,将操作条件范围转换为雷诺数范围。

其次,所选定的校准设备要符合所规定的雷诺数范围。

然后,在不同的压力条件下或采用不同的气体进行校准。

在一定精度等级范围内,标准差压气体流量计的雷诺特性是众所周知的。

同样,靶式流量计的特性也是已知的。

结构简单,传感器内空无一物,无附加阻力损失坚固耐用抗磨损、可长周期保持足够高的测量精度,结合智能型二次仪表使用,弯管流量计完全可以用来作为计量考核仪表使用重现精度高,这个特点特别适用于过程流量和控制流量的测量焊接式安装方式,保证弯管传感器长周期、无泄露安全运行对直管段要求低,十分方便在狭小的装置内使用,适应性强配合不同的弯管材质和合适的几何尺寸,弯管流量计可以适应制碱系统绝大多数工艺介质和工艺条件的流量测量。

在某些情况下,有必要在进行最终校准之前先进行几次测试以鉴定该气体流量计的运行情况是否符合雷诺定标系数。

将来,还需要做一些工作来鉴定靶式流量计的性能,并确定高压气体情况下靶式流量计和HKC质量流量计流量计的性能。

年检校准的基本要求校准应满足的基本要求如下:校准可以找地方计量所或者第三方校准单位,如上海计量测试,广东省计量科学研究院等非营利性机构,都必须得有国家办法的计量资质以上就是如何校准流量计的方法,希望对大家有一定的帮助!!。

气体流量计校准方法说明书

气体流量计校准方法说明书

气体流量计校准方法说明书1. 引言气体流量计是用于测量气体流量的仪器,广泛应用于工业过程控制和实验室测试等领域。

为确保流量计的准确性和可靠性,进行定期的校准是必要的。

本说明书将介绍气体流量计的校准方法,以便用户能正确地进行校准操作。

2. 校准设备准备在开始校准之前,需要准备以下设备和材料:- 相应型号的校准器- 校准气体源- 压力表- 温度计- 计时器- 相应接口和管路连接件- 记录表格3. 校准前准备在进行校准之前,需进行以下准备工作:3.1 检查仪器状况:检查气体流量计是否有损坏或异物堵塞等情况。

3.2 保证环境稳定:确保实验室环境平稳,并记录环境温度和大气压力。

3.3 温度和压力校准:使用准确的温度计和压力表对温度和压力进行校准。

4. 校准步骤4.1 连接校准装置:根据气体流量计的接口类型,选择相应的连接件,将校准装置与流量计连接好。

4.2 设置校准参数:通过校准装置的控制面板或软件,设置校准过程中的参数,包括流量范围、时间间隔等。

4.3 初始化校准:将校准装置调整到零点,确保测量值为零。

4.4 开始校准:根据所需测量范围和准确度要求,依次调整校准装置的流量值,记录下流量计的读数和实际流量值。

4.5 校准曲线绘制:根据记录的数据,绘制校准曲线,以便后续的实际流量测量中进行修正。

4.6 校准结果评估:根据校准曲线和测量要求,评估流量计的准确度和可靠性,并记录校准结果。

5. 校准结果记录与报告5.1 校准结果记录:将校准过程中的参数设置、实际测量数据、校准曲线等信息记录在校准记录表格中,确保记录的准确性和完整性。

5.2 校准报告:根据校准结果和记录,编写校准报告,包括校准装置和流量计的型号、校准日期、环境条件、校准结果等内容。

6. 定期校准和维护为保证气体流量计的准确度和可靠性,定期的校准和维护工作是必要的。

根据使用频率和环境条件,制定校准和维护的计划,并按时执行。

同时,建议根据校准结果进行故障诊断和故障排除,以确保流量计的正常工作。

气体检测仪器校准操作说明书

气体检测仪器校准操作说明书

气体检测仪器校准操作说明书1. 介绍气体检测仪器是一种重要的安全设备,用于检测和测量环境中各种气体的浓度。

为确保检测结果的准确性和可靠性,定期对气体检测仪器进行校准非常重要。

本操作说明书将详细介绍气体检测仪器的校准操作步骤,以确保正确操作和准确测量。

2. 校准前的准备工作在进行气体检测仪器校准之前,请先确保以下准备工作已经完成:2.1 确认所需校准气体种类和浓度范围;2.2 准备相关校准气体和标准校准气体;2.3 检查校准气体的有效期和质量。

3. 检测仪器校准步骤3.1 打开仪器电源,进入校准模式;3.2 进入校准设置,选择所需校准气体种类和浓度;3.3 将校准气体接入仪器,确保气体流动通畅;3.4 按照仪器显示的指引,调节校准气体流量,使其达到设定的浓度;3.5 等待一段时间,直到仪器稳定并显示校准完成;3.6 将标准校准气体接入仪器,进行零点校准;3.7 检查校准结果并确认是否符合要求;3.8 根据需要,可进行校准参数调整,使其更符合实际使用环境要求;3.9 完成所有校准步骤后,退出校准模式并关闭仪器电源。

4. 注意事项在进行气体检测仪器校准时,请务必注意以下事项:4.1 根据仪器使用说明书,正确了解仪器的功能和特点;4.2 对于可充电电池供电的仪器,确保电量充足以避免校准中断;4.3 校准过程中,避免触摸仪器传感器,以免干扰校准结果;4.4 使用纯净的校准气体和标准校准气体,以确保校准的准确性;4.5 记录和保存校准记录,以备日后参考和分析;4.6 根据使用频率和环境,在规定的时间间隔内进行校准。

5. 常见问题和故障排除当进行气体检测仪器校准时,可能会遇到一些常见问题和故障。

以下是一些常见问题的解决方法:5.1 校准气体流量不稳定:检查气体供应系统是否正常工作,确认气路通畅;5.2 校准气体浓度偏差较大:检查校准气体质量和有效期,确保使用合格的校准气体;5.3 仪器无法进入校准模式:检查仪器电源和设置,确保进入正确的校准模式;5.4 校准结果未符合要求:检查校准参数和标准校准气体的准确性,适当调整参数。

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法环境空气自动监测系统仪器设备的校准是确保其准确性和可靠性的重要步骤。

校准是通过与已知标准进行比较来确定仪器的测量误差,并对其进行调整,以使其测量结果与实际值更接近。

以下是环境空气自动监测系统仪器设备校准的一般步骤和方法:1.校准前的准备工作:在进行校准之前,需要将仪器设备置于稳定的环境中,确保其达到适宜的工作温度和湿度。

此外,还需检查仪器设备的电源和连接线路是否正常,以确保校准的准确性。

2.校准标准的选择:选择适当的校准标准非常重要。

校准标准应具有可追溯性和稳定性,以确保校准的准确性和可靠性。

常用的校准标准包括标准气体、标准液体和标准固体等。

3.校准标准的准备:校准标准需要提前准备好,以确保其纯度和浓度的准确性。

对于标准气体,可以使用气瓶和流量控制器来准备。

对于标准液体,可以使用精密天平和溶液配制设备来准备。

4.仪器设备的校准过程:校准仪器设备的过程通常包括零点校准和量程校准两个步骤。

a.零点校准:零点校准是将仪器设备的读数调整为零,即在无目标物质存在的情况下,仪器的读数应为零。

根据仪器的使用说明书,使用零气或空气进行零点校准。

将零气或空气通入仪器,调整仪器的零点位置,使其读数为零。

b.量程校准:量程校准是将仪器设备的读数调整为标准值。

根据仪器的使用说明书,使用标准物质进行量程校准。

将标准物质通入仪器,调整仪器的量程位置,使其读数与标准值相符。

5.校准结果的记录和分析:完成校准后,需要记录校准的日期、时间、校准标准、校准结果等信息。

根据校准结果进行分析,评估仪器的准确性和可靠性。

如果校准结果不满足要求,需要对仪器进行进一步调整或维修。

总结:环境空气自动监测系统仪器设备的校准是确保其准确性和可靠性的重要步骤。

校准的一般步骤包括校准前的准备工作、校准标准的选择和准备、仪器设备的校准过程,以及校准结果的记录和分析。

通过正确进行校准,可以保证环境空气自动监测系统仪器设备的测量结果的准确性和可靠性,从而更好地满足环境监测的需求。

环境空气质量自动监测技术规范

环境空气质量自动监测技术规范

!"#$!’#"((&环境空气质量自动监测技术规范!范围本标准规定了环境空气质量自动监测的技术要求,适用于各级环境监测站及其他环境监测机构采用自动监测系统对环境空气质量进行监测的活动。

"引用标准以下标准和规范所含条文,在本规范中被引用即构成本规范的条文,与本规范同效。

!"#$%&—’%%(环境空气质量标准当上述标准和规范被修订时,应使用其最新版本。

#名词术语#$!环境空气质量自动监测)*+,-)+./-.+0,/12,3)435*)64+7-,84+,3489在监测点位采用连续自动监测仪器对环境空气质量进行连续的样品采集、处理、分析的过程。

#$"环境空气质量手工监测-)8*)6-.+0,/12,3)435*)64+7-,84+,3489在监测点位用采样装置采集一定时段的环境空气样品,将采集的样品在实验室用分析仪器分析、处理的过程。

#$#点式监测仪器:,48+)8)67;.31在固定点上通过采样系统将环境空气采入并测定空气污染物浓度的监测分析仪器。

#$%开放光程监测仪器,:.8:)+0)8)67;.31采用从发射端发射光束经开放环境到接收端的方法测定该光束光程上平均空气污染物浓度的仪器。

#$&自动监测仪器性能审核)8)67;.31:.32,3-)8<.)*/4+对自动监测仪器进行精密度和准确度的审核过程。

%环境空气质量自动监测系统%$!系统的构成环境空气质量自动监测系统是由监测子站、中心计算机室、质量保证实验室和系统支持实验室等=部分组成(见图=>’)。

监测子站的主要任务:对环境空气质量和气象状况进行连续自动监测;采集、处理和存储监测数据;按中心计算机指令定时或随时向中心计算机传输监测数据和设备工作状态信息。

中心计算机室的主要任务:通过有线或无线通讯设备收集各子站的监测数据和设备工作状态信息,并对所收取得监测数据进行判别、检查和存储;对采集的监测数据进行统计处理、分析;对监测图%>!环境空气质量自动监测系统基本构成框图’子站的监测仪器进行远程诊断和校准。

空气质量监测仪校准说明书

空气质量监测仪校准说明书

空气质量监测仪校准说明书一、前言空气质量监测仪校准是确保设备有效性的关键步骤。

本校准说明书旨在帮助用户正确理解和操作校准仪器,以保证准确的气体测量结果。

在进行校准前,请确保仔细阅读本说明书,并严格按照步骤进行操作。

二、校准前准备在进行空气质量监测仪校准之前,需要进行以下准备工作:1. 检查设备检查设备的整体状况,确保无任何损坏或松动的部件。

如发现问题,请及时维修或更换。

2. 质检校准气体确保所使用的质检校准气体为标准气体,并检查其有效期。

如超过有效期限,请更换新的校准气体。

3. 校准设备检查校准设备的准确性和可靠性,如有必要,可以进行验证校准。

三、校准步骤按照以下步骤进行空气质量监测仪的校准:1. 准备工作a) 将校准仪连接到测试设备上,并确保连接紧固。

b) 打开校准仪的电源开关,待设备启动完成。

c) 确保校准仪处于稳定的环境温度下,避免直接阳光照射或强风吹拂。

2. 预热a) 打开校准仪预热功能,并等待所需时间,使设备达到稳定工作状态。

3. 校准气体a) 使用正确的校准气体,依据设备要求,如需稀释校准气体,请按照正确的比例进行稀释操作。

b) 将校准气体连接到校准仪的进气口,并确保紧固。

c) 打开校准气体,并调整气体流量到所需的数值。

4. 校准操作a) 在校准仪所提供的界面上,选择校准操作,并设置校准气体的浓度值。

b) 确保校准气体的浓度稳定后,按校准仪的指示执行校准操作。

5. 检查校准结果a) 校准完成后,仔细检查校准结果,确保校准值与预期目标值的偏差在合理范围内。

b) 如校准结果不符合预期,可以重新进行校准操作,或进行设备检修。

四、校准后操作校准完成后,需要进行以下操作:1. 校准记录记录校准操作的时间、校准气体的浓度值以及校准结果。

建议保存校准记录以备查阅。

2. 检查设备状态检查校准仪器和测试设备的状态,确保无任何损坏或松动的部件。

3. 日常维护定期对校准仪进行维护,如更换消耗品、清洁设备等。

03空气与废气采样仪器自校准

03空气与废气采样仪器自校准

1目的规范操作程序,正确使用仪器,保证校准流量的准确性、一致性。

2自校方法《空气和废气监测分析方法》(第四版增补版)规定的方法自校。

3自校仪器3.1G1T05B数字皂膜流量计(1)流量校准范围:30-30000m1√min;(2)测量精度:ΔQ<±1%;(3)时间范围:0.1T200.0s(内部计算精确到0.01秒);(4)使用环境:0-50βC;0-70%RH(无结露)。

3.2HY-2150型孔口流量计(1)测量介质:空气;(2)测量范围:80-1301∕min;(3)流量准确度:+1.0%;(4)示值重复性:±0.5%;(5)工作环境:-30—45CRH≤85%.4操作步骤4.1G1T05B数字皂膜流量计校准转子流量计4.1.1校淮:按照《空气和废气监测分析方法》(第四版增补版)的方法。

5. 1.2按照实际采样过程接好采样瓶、缓冲瓶,确保连接管不漏气,启动抽气泵在采样仪器运转正常平稳的情况下调节流量计浮子到需校准的刻度。

6. 1.3根据被测装置气体测量端具有的正负气压,来决定玻璃管入口端或出口端通过橡胶管与被测管路相连接,保证密封。

7.1.4将皂液从皂膜管下进气口注入至皂膜管液刻线处。

8.1.5接通电源,开机自检。

9.1.6自检完成后进行容积、温度、气压参数设定。

4.1.7进入流量检测界面后,按R键,仪器进入第一次测量准备状态。

当仪器发出蜂鸣声表示测量结束,同时液晶屏显示出测量结果;按C键消除当前测量值后,进行下一次测量。

4.1.8校准刻度需进行五次测量,取其均值。

注:校准刻度按分析方法中要求的采样流量进行校准,误差不超过5%。

4.2HY-2150型孔口流量计校准4.2.1校准按《空气和废气监测分析方法》(第四版增补版)进行。

5.2.2孔口连接,拧开孔口上下锥体,装入一张干净的滤膜,下锥体与PVC管连接,然后再插入被校准仪器进气口,确保系统的密封性。

6.2.3开机自检;大气压,温度参数的设置。

气体流量计的校验指导书

气体流量计的校验指导书

实验八气体流量计的校验一、实验目的:1、了解几种常见流量计的结构、工作原理、主要特点以及安装和使用方法。

2、学习流量计的校验方法。

3、掌握测量数据处理方法和A类标准不确定度的计算方法。

二、仪器与设备:常用流量计:标准皮托管,阿牛巴均速管等。

流量计标定平台与设备:电机、风机、管道、计算机、仪表、调节阀、电控柜、数据采集与参数监视柜等。

标准表型号与性能参数:标准皮托管:2只规格:6*250,系数K=1.00,测量范围:2---35m/s被校表型号与性能参数:阿牛巴均速管:2只规格:DN100,系数K=0.79三、实验原理及设备系统:采用示值比较法,流量计标定平台示意图如图1所示。

选用高精度的标准皮托管作为标准流量计,使标准流量计与被校的流量计安装于同一管径的水平直管上,感受相同介质作用。

比较两者的示值,从而确定被校流量计的基本误差。

风机性能实验台的系统示意图如图1所示,是个集风机性能实验、空气流量计标定实验于一体的综合实验平台。

被校验气体流量表标准气体流量表离心式风机轴流式风机图1 实验平台系统图四、 实验工况与步骤:实验工况安排如表1所示。

此时管路出口阀门全开,通过调整电机频率来实现不同流量工况的切换。

共设7个测量工况。

每个工况需调节标准皮托管4次位置(位置设定标准参看风机性能实验指导书)。

每位置测数据5组。

1、实验前的检查与准备:参看风机性能实验指导书。

2、实验操作步骤:① 启动配电柜总电源,仪表及设备上电。

启动控制电脑。

② 启动设备控制和测量软件。

按软件提示,在学生实验栏下依次填写实验序号、学生姓名等,并按指导教师提示,设置采样时间、采样数目、工况数目、电机频率、阀门开度等信息。

③ 点击实验开始钮,等待工况稳定。

④ 开始实验后,实验过程将由电脑全自动控制完成,同学只需密切观察,并根据软件进程提示完成相应操作即可。

⑤ 保存并导出实验数据,请指导教师初步审核数据。

⑥ 全部设定工况结束后,点击实验结束钮,本组实验结束。

气体质量流量计校准

气体质量流量计校准

气体质量流量计校准
气体质量流量计的校准是为了保证其测量结果的准确性和可靠性。

校准的目的是通过与已知准确值的比较,找出流量计的误差,为后续的测量提供准确的基准。

气体质量流量计的校准通常包括以下步骤:
1. 准备标准流量计:选取一个已经校准准确的标准流量计作为参考,确保其准确度满足实际需求。

2. 准备标准气体:选择和待测气体相似的标准气体,并使用精确的质量流量计测量其流量。

3. 测量待测气体的流量:将待测气体通过待校准的气体质量流量计进行测量,记录测量结果。

4. 比较实测值和标准流量计的值:将实测值与标准流量计测量的值进行比较,计算出误差。

5. 调整流量计:根据计算出的误差,对气体质量流量计进行调整,使其能够提供更准确的测量结果。

6. 重复校准过程:重复以上步骤,直到测量结果符合预定的准确度要求。

总的来说,气体质量流量计的校准需要依靠标准流量计和标准气体进行比较和调整,以确保其能够准确测量待测气体的质量
流量。

校准的频率应根据具体要求进行规定,以保证流量计的准确性持续稳定。

气体流量 检测标准

气体流量 检测标准

气体流量检测标准一、量程范围气体流量检测标准首要考虑的参数是量程范围,即流量计可以测量的最大和最小流量。

选择合适的量程范围是保证流量计正常工作的重要条件。

如果选择的量程范围过小,可能会因流量过大而损坏设备;如果选择的量程范围过大,则可能无法准确测量小流量。

二、精度等级精度等级是衡量气体流量计测量准确度的指标。

高精度的流量计可以更准确地反映气体流量的实际情况,对于需要精确测量流量的应用场景至关重要。

一般来说,精度等级越高,对气体流量的测量就越准确。

选择适合的精度等级应考虑实际应用的需求。

三、重复性重复性是指流量计在多次测量同一种流量时,所得到的测量结果之间的差异。

良好的重复性可以提高气体流量计的测量可靠性和稳定性。

在选择气体流量计时,应考虑其重复性是否满足应用场景的需求。

四、灵敏度灵敏度是指气体流量计对气体流量的变化响应速度。

高灵敏度的流量计可以更快地响应流量变化,从而更准确地跟踪气体流量的变化。

对于需要实时监测气体流量的应用场景,应选择具有高灵敏度的气体流量计。

五、稳定性稳定性是指气体流量计在长时间运行过程中,其测量结果的变化情况。

良好的稳定性意味着在长时间运行过程中,气体流量计的测量结果保持稳定,不会出现明显的偏差或漂移。

选择具有良好稳定性的气体流量计可以保证测量的可靠性和准确性。

六、压力损失气体流量计在工作过程中会对气体产生一定的压力损失。

压力损失过大会增加气体的流动阻力,影响管道系统的正常运行。

因此,在选择气体流量计时,应考虑其压力损失是否在可接受的范围内。

七、安装要求气体流量计的安装方式对其正常工作有着重要影响。

正确的安装方式可以保证气体流量计准确测量流量,并降低压力损失和磨损。

在选择气体流量计时,应考虑其安装要求是否与现场实际情况相符合。

建议按照制造商提供的安装指南进行安装,并确保与管道系统兼容。

八、环境条件环境条件对气体流量计的性能和精度有影响。

例如,温度、湿度和压力等环境因素可能影响设备的电气性能和机械结构,从而影响测量结果。

环境气体检测仪器校准步骤说明书

环境气体检测仪器校准步骤说明书

环境气体检测仪器校准步骤说明书一、引言环境气体检测仪器在环境保护、工业安全以及实验室等领域发挥着重要作用,确保了人类的生命安全和环境的可持续发展。

为了保证仪器的准确性和可靠性,定期进行校准是必不可少的。

本说明书将详细介绍环境气体检测仪器的校准步骤,以便操作人员正确进行校准,提高仪器的测量精度。

二、仪器准备在校准环境气体检测仪器之前,需要确保以下准备工作已完成:1. 确认校准气体:根据仪器规格和应用场景,选择相应的校准气体,并确保其纯度符合要求。

2. 准备校准装置:校准装置可以是校准气瓶、校准器或标准气体发生器,需保证其工作状态良好。

3. 校准记录表:准备一张校准记录表,用于记录校准过程中的相关参数和结果。

三、校准前操作在开始校准之前,需要做以下准备工作:1. 仪器检查:检查仪器的外观是否完好,保证传感器和探头无损坏、不受污染。

2. 预热:根据仪器说明书,预热仪器至指定温度和湿度,保证仪器工作在规定环境条件下。

3. 零点校准:在无气体干扰的环境下,进行零点校准,使仪器读数为零。

四、校准步骤1. 校准气瓶连接:将校准气瓶与仪器连接,确保连接管路的紧密性,并确保仪器与气瓶处于同一环境条件下。

2. 校准气体流量设置:根据仪器规格和应用需求,设置校准气体的流量,确保仪器能够正常响应气体输入。

3. 校准气体输入:打开校准气体瓶阀门,使校准气体进入仪器,观察仪器读数是否与校准气体浓度相符。

4. 校准系数计算:根据校准气体的浓度和仪器的读数,计算校准系数,并在仪器中进行设置。

5. 验证校准结果:关闭校准气瓶阀门,确保仪器读数恢复为零。

再次打开校准气瓶阀门,观察仪器读数是否能够恢复到校准值。

6. 记录校准结果:将校准结果记录在校准记录表中,包括校准时间、校准气体浓度、校准系数等相关信息。

7. 校准报告生成:根据校准记录,生成校准报告,并保存备查。

五、校准后操作在完成校准后,需要进行以下操作:1. 仪器清洁:清洁仪器表面,保持仪器干净整洁,防止污染影响仪器性能。

气体流量计的使用技巧和校准步骤

气体流量计的使用技巧和校准步骤

气体流量计的使用技巧和校准步骤随着科学技术的发展,气体流量计在工业生产和实验研究中扮演着重要的角色。

准确测量气体流量对于流程控制、质量控制以及安全性都至关重要。

本文将介绍气体流量计的使用技巧和校准步骤,帮助读者更好地理解和运用这项技术。

首先,让我们来了解气体流量计的类型。

常见的气体流量计有质量流量计和体积流量计两种。

质量流量计可以直接测量气体的压力和温度,并将其转化为质量流量。

而体积流量计则测量气体通过的体积。

在使用气体流量计之前,首先需要检查仪器是否完好。

确认仪器没有损坏或者零件松动,并确保所有的连接已经完全插入。

接下来,我们需要将流量计与所需的气源连接好,并打开气源阀门。

确保阀门的开启速度逐渐增加,以防止压力冲击。

在测量的过程中,需要注意气体流速是否恒定。

为了获得准确的测量结果,应该让气体流过流量计之前和之后都达到稳定的状态。

一般来说,要求气流稳定需要一段时间的等待。

在等待的过程中,我们可以进行其他准备工作,如准备校准仪器。

在进行气体流量计的校准之前,要先了解仪器的工作原理和相关的校准规程。

通常情况下,校准仪器会提供详细的使用说明。

在校准之前,需要准备标准气体和校准气体,保证其准确性和纯度。

校准气体的选择要符合实际使用环境,并与所需测量的气体相同。

在校准之前,要确保校准气体的温度和压力稳定,并在气源管道中充分混合。

校准气体的流量要逐渐增加,以避免压力冲击,并使其稳定在所需范围内。

在进行气体流量计的校准过程中,需要根据标准值和仪器读数之间的差异进行调整。

校准步骤可以根据具体的仪器型号略有不同,但通常包括标定和调整。

在标定的过程中,使用标准气体进行测量,并记录仪器读数。

调整的过程中,通过调节仪器上的控制装置,使仪器读数与标准气体的值相匹配。

多次反复校准,直到仪器的读数稳定于误差范围之内。

除了校准之外,定期检查和维护也是保证气体流量计准确性的重要步骤。

定期检查仪器是否有损坏或老化的零部件,并及时更换。

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法

1 目的保证监测仪器数据准确性,规范校准方法步骤,确保校准的正确性。

2 适用范围本规程适用于用环境空气质量自动监测系统仪器设备的校准。

3 工作程序单点校准向监测分析仪器通零气,记录响应值,用公式1计算零点漂移。

公式1:ZD(%)=ZD'/URL×100=(Z'-Z)/URL×100式中:ZD —零点漂移量,%;ZD'—零点偏移量,10-6;URL —仪器使用量程的上限,10 -6;Z —规定检查用零气的体积分数值,10-6;Z'—监测分析仪不做零调节对该零气的响应值,10-6。

向监测分析仪器通满量程75%——90%体积分数值范围内的标气,用公式2计算跨度漂移。

公式2:SD(%)=SD'/S×100=(S'-ZD'-S)/S×100式中:SD —跨度漂移量,%;SD'—跨度偏移量,10-6;S —规定检查用标气的体积分数值,10 ;ZD'—零气偏移量;S'—监测分析仪不做零调节对该标气的响应值,10-6按图1质量控制图,确定仪器是否进行调整或维修。

图1 质量控制图当监测分析仪器零点漂移达到调节控制限范围内,需要对仪器进行重新调零时,调节后的跨度漂移计算公式可以简化为公式3:公式3:SD(%)=SD'/S×100=(S' - S)/S ×100式中:SD—跨度漂移量,%;SD'—跨度偏移量,10-6;S—规定检查用标气的体积分数值,10 ;S'—监测分析仪不做零调节对该标气的响应值,10-6。

对于子站计算机具有修正功能的系统,可根据监测仪器当日或近期的零点和跨度校准值,对漂移控制限内的仪器零点和跨度漂移进行修正,以保证获得监测数据的准确性,修正公式如下:公式4:C=(S-Z)×(C0-Z'+Z)/[S ' - (Z ' -Z)]式中:C—被修正了的监测分析仪器的浓度值,10-6;S—规定检查用标气的体积分数值,10 ;Z—规定检查用零气的体积分数值,10-6;S'—监测分析仪不做零调节对该标气的响应值,10-6;Z'—监测分析仪不做零调节对该零气的响应值,10-6;C0—监测仪器实际响应的体积分数值,10-6。

空气自动监测站动态校准仪操作说明及注意事项20200802

空气自动监测站动态校准仪操作说明及注意事项20200802

XHCAL2000B型动态气体校准仪一、校准仪工作原理1、稀释原理配气:采用精密的质量流量控制器来控制钢瓶标准气或其它源气体同稀释零空气的混合比,得到精确的混合气体浓度。

2、标准气体源:钢瓶装标准气:一级NO、CO、二级 SO2。

3、气相滴定原理配气用于生成定量的NO2气体。

气相滴定原理是建立在NO+O3快速反应基础上的:NO+O3=NO2+O2,根据这个反应,已知浓度的O3加入过量的NO中, O3的浓度就是产生的NO2浓度,NO2量是随着加入O3的量的变化而变化的。

二、校准仪整体布局图1、结构图2、校准仪前面板和后面板3、校准仪气路图4、臭氧发生器产生O3控制方式:(1)电压驱动模式(恒压)(2)UV参比模式(恒光强)(3)光度计PID控制模式(动态控制)5、光度计6、紫外灯7、电源及电路板三、校准仪性能特点中文界面,操作方便;大屏幕触控操作的彩色图像显示屏,操作方便,显示形象;生成精确的SO2 ,H2S,NO,NO2 ,CO,O3 等校准气体;4路校准气体端口(可配置单种或多种气体混合);气相滴定室(GPT)(可选);外部参考臭氧气源进气口;对紫外灯进行恒温及闭环控制,保证了紫外灯发光强度的稳定性;具有自我诊断和报警功能;温度、压力自动补偿修正;可存储和显示数据查询、报警查询、停电记录等信息;内置动态数据存储功能;通讯方式多样:可选用RS232或RS485串口与数据采集仪进行数据传输。

四、校准仪指标五、校准仪操作说明仪器预热:校准仪内部器件预热不小于30分钟。

仪器参数检查:在仪器预热期间,用户可通过状态监视菜单或仪器调试菜单检查仪器是否正常运行。

预热完成后检查各测试参数:仪器预热稳定后,检查各测试参数是否在允许范围内。

通讯设置:若连接了我公司生产的XHDAS2000C型数据采集仪,则只需在数据采集仪的监测参数选择和仪器控制中选择校准仪相关设置,即可进行正常通讯。

六、校准仪菜单简介七、校准仪具体操作说明1、主界面2、数据记录仪器的数据记录菜单下含有3个子菜单:历史数据查询、报警记录查询、校准记录查询。

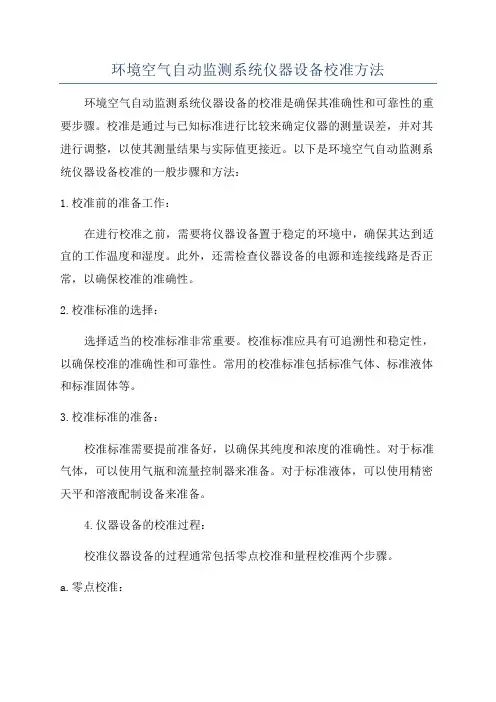

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法一、仪器设备校准概述:环境空气自动监测系统仪器设备的校准是确保监测结果准确可靠的重要环节,通过校准可以减少误差,提高仪器的测量精度和稳定性。

仪器设备校准包括常规校准和定期校准两部分。

常规校准是指每次使用或每天开始监测前对仪器进行的简单校准,主要是检查仪器的零点和量程,并根据需要进行调整。

定期校准是指定期用标准样品对仪器进行严格的校准,用于确保仪器的测量准确性。

二、仪器设备常规校准步骤:1.清洁仪器:使用干净的布或棉签轻轻擦拭仪器各个部件,确保没有灰尘或污垢。

2.检查仪器状态:检查仪器的壳体、电缆、探头等是否完好无损,保证仪器的使用。

3.零点校准:将仪器的传感器暴露在干净的空气中,调整仪器的零点,使显示为零或接近零。

4.量程校准:使用标准气体或标准样品,调整仪器的量程,确保显示的数值与标准值相匹配。

三、仪器设备定期校准步骤:1.准备标准样品:根据监测项目选择相应的标准气体或标准样品,确保其纯度和稳定性。

2.仪器预热:根据仪器的说明书,进行仪器预热,使其达到工作温度和稳定状态。

3.校准前备份:备份仪器的原始设置和校准数据,以便校准后进行对比和分析。

4.校准参数设置:根据标准样品的浓度,设置校准仪器的参数,如量程、零点等。

5.样品准备:将标准样品引入仪器,确保样品的流量和浓度与校准参数相匹配。

6.仪器校准:根据标准样品的数值,调整仪器的参数,使仪器的显示与标准值相一致。

7.校准后测试:校准完成后,使用其他的标准样品或质控样品进行测试,验证仪器的准确性和稳定性。

8.记录校准结果:将校准的时间、参数、标准样品的信息以及校准后的测试结果记录下来,作为后续分析和比对的依据。

9.数据分析:根据校准结果和测试数据,分析仪器的准确性和稳定性,如有需要,进行再次调整和校准。

四、仪器设备校准注意事项:1.选择合适的校准标准:确保校准标准的纯度和浓度与被测样品相匹配,以免影响校准的准确性。

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法

环境空气自动监测系统仪器设备校准方法一、引言环境空气自动监测系统用于监测和评估环境中的空气质量,确保空气质量达到国家和地方标准要求。

为了保证监测数据的准确性和可靠性,对仪器设备进行定期校准是非常重要的。

本文将介绍环境空气自动监测系统仪器设备的校准方法。

二、校准前的准备工作在进行校准之前,需要进行以下准备工作:1.确认校准时间和频率,一般建议每个季度进行一次校准。

2.校准前准备好所有需要使用的校准气体和校准液品。

3.清洁和检查仪器设备的所有部件,确保其无损坏或污染。

三、校准方法校准环境空气自动监测系统仪器设备主要包括以下步骤:1.校准前快速检测:在进行正式校准之前,先进行一次快速检测,检查仪器设备是否正常工作,以及需要校准的参数是否超出了误差范围。

2.仪器设备零点校准:仪器设备的零点校准是指在没有目标气体存在的情况下,调整仪器设备的测量读数为零。

具体操作步骤如下:a.确保仪器设备处于稳定的工作状态,没有任何压力和温度波动。

b.将校准气体连接到仪器设备的进气口,并调整流量以达到稳定状态。

c.等待仪器读数稳定后,进行零点调整,使读数为零。

3.仪器设备量程校准:仪器设备的量程校准是指根据已知浓度的标准气体,调整仪器设备的读数为标准浓度值。

具体操作步骤如下:a.将标准气体连接到仪器设备的进气口,并调整流量以达到稳定状态。

b.等待仪器读数稳定后,与标准浓度值进行比较,根据误差调整仪器设备的读数,使其与标准浓度值一致。

4.数据记录与分析:在校准的过程中,需要记录每一次的校准参数和结果,并进行数据分析。

如果发现仪器设备的读数偏离了标准值,需要根据校准仪器的说明书进行相应的调整和修正。

四、校准后的检查和验证在完成校准之后,需要进行以下检查和验证工作:1.检查校准参数是否记录齐全,校准结果是否合格。

2.验证仪器设备是否正常工作,重新进行快速检测。

3.使用校准液校准所有的传感器和探头,确保传感器和探头的灵敏度符合要求。

环境空气自动监测系统多功能 校准器技术要求

环境空气自动监测系统多功能 校准器技术要求

环境空气自动监测系统多功能校准器技术要求1.目的为正确使用(选择)合适的多功能气态校准器。

2.适用范围适用于提供浓度精确的臭氧、一氧化碳、非甲烷碳氢化合物、二氧化硫、一氧化碳、二氧化氮或其他用户需要的气体。

各种浓度的气体可用于气体分析仪器的零点、跨点的检查和校准,开展仪器精度检查、多点检查和性能等多个性能指标的审核。

3.仪器概述仪器包含主机、显示屏、流量质量稀释系统和数据存储功能,同时可以选配气相滴定装置、紫外光度计和渗透炉。

4.工作条件4.1 工作电源:AC(220~240)V,50/60Hz。

4.2 环境温度:(0~50)℃。

4.3 环境湿度:(0~95)%RH。

4.4 工作电源接地线应良好接地;取样管接地线应良好。

5.技术指标5.1 流量控制重现性:±0.2%满量程。

5.2 流量测量的线性:± 0.5% 满量程。

Word文档 15.3 标准气体输入口:4 个以上,允许接入二氧化硫、二氧化氮、一氧化碳等标准气体。

5.4 稀释气体输入口:1 个,接入稀释气体。

5.5 臭氧发生器:配备臭氧发生器,最大输出 6 ppm LPM,最小输出 100 ppb LPM。

5.6 内置光度计:量程 0~100 ppb 至0~5 ppm(可选),精度 2.0 ppb,线性 2.0%F.S,响应时间 180s 到 95%。

5.7 输出:具有 RS232 /RS485,TCP/IP;16 个 DI,10 个继电器输出,8 路 24VDC电磁阀输出。

6.相关记录 6.1 GJW-04-2021-YS-QZD-045 动态气体校准仪质量流量控制器的标准传递报告6.2 GJW-04-2021-YS-QZD-046 动态气体校准仪臭氧发生器的标准传递报告Word文档 2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

环境空气自动监测常用气体流量计校准技术要求(试行)目录前言 (II)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 气体流量量值溯源体系 (2)5 计量特性 (3)6 校准条件 (3)7 气体流量计量标准工作原理及组成 (4)8 校准方法 (6)9 质量保证和质量控制 (8)10 校准结果与表示 (9)附录A(资料性附录)校准证书格式 (10)附录B(资料性附录)校准结果的不确定度分析示例 (13)前言气体流量测量是影响环境空气监测数据质量的重要因素。

为进一步保障环境空气颗粒物、气态污染物等监测项目中气体流量的测量准确和量值统一,规范环境空气自动监测常用气体流量计的校准工作,制定本技术要求。

本技术要求规定了环境空气气体流量计的校准方法,包括气体流量量值溯源体系、计量特性、校准条件、计量标准工作原理及组成、校准方法、质量保证与质量控制等。

本技术要求附录A、附录B为资料性附录。

本技术要求为首次发布,将根据气体流量计校准工作进展适时修订。

本技术要求由中国环境监测总站和中国计量科学研究院共同编制。

本技术要求主要起草人员:师耀龙、王瑜、吴晓凤、翟东肖、吕怡兵、崔骊水。

本技术要求由中国环境监测总站解释。

环境空气自动监测常用气体流量计校准技术要求1 适用范围本技术要求适用于环境空气自动监测常用气体流量计的校准工作。

2 规范性引用文件GB 3095 环境空气质量标准JB/T 12961 钟罩式气体流量标准装置JJG 586 皂膜流量计检定规程JJG 643 标准表法流量标准装置JJG 1132 热式气体质量流量计检定规程JJG 2064 气体流量计量器具检定系统表JJF 1001 通用计量术语及定义凡是注日期的引用文件,仅注日期的版本适用于本方法;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本方法。

3 术语和定义下列术语和定义适用于本技术规定3.1 校准 calibration指在规定条件下,为确定测量仪器或测量系统所指示的量值,或实物量具或参考物质所代表的量值,与对应的由标准所复现的量值之间关系的一组操作。

(引自JJF1001通用计量术语及定义)3.2 标准表 master meter准确度高、重复性好的流量计。

常见的气体标准流量计包括:临界流文丘里喷嘴、涡轮流量计、腰轮流量计及其他类型的标准流量计。

(引自JJG 2064 气体流量计量器具检定系统表)3.3 标准表法流量标准装置 master meter standard通过标准表及温度、压力、湿度、组分等配套设备测量得到流量量值的标准装置。

(引自JJG 2064 气体流量计量器具检定系统表)3.4 体积流量/质量流量 volume flow/mass flow单位时间内流经封闭管道或明渠有效截面的流体量,称为瞬时流量。

当流体量以体积表示时称为体积流量;当流体量以质量表示时称为质量流量。

3.5 工况流量actual flow指在环境空气监测中,管道或环境实际压力、温度下气体的体积流量。

3.6 标况流量standard flow指在环境空气监测中,温度为20摄氏度(293.15K )、压力为一个标准大气压(101.325kPa )的体积流量。

4 气体流量量值溯源体系我国生态环境领域气体流量量值逐级传递方式如图1所示。

生态环境部门气体流量最高计量标准向下传递校准至次级标准,通过次级标准向下传递校准至传递标准,使用传递标准对环境空气监测工作计量器具进行流量测量及校准。

图1 气体流量量值逐级传递示意图4.1 生态环境部门气体流量最高计量标准为气体流量原级计量标准,其流量可直接溯源至SI 单位,通过直接测量法校准次级标准。

一般包括钟罩式气体流量标准装置、皂膜式气体流量标准装置与水银活塞式气体流量标准装置等。

生态环境部门气体流量最高计量标准(钟罩式、皂膜式、水银活塞式气体流量标准装置等)次级标准(标准表、其他单位的标准装置等)传递标准(层流压差式、热式、活塞式流量计等)工作计量器具国家计量基准(二等金属标准量器、电子天平等标准装置)中国计量科学研究院气体流量社会公用计量标准4.2 次级标准其量值可直接溯源到生态环境部门气体流量最高计量标准,主要用于通过比对测量法校准传递标准。

一般包括标准表法气体流量计量标准装置、钟罩式气体流量标准装置、皂膜式气体流量标准装置等。

4.3 传递标准由次级标准进行校准的传递标准,量值通过次级标准间接溯源到生态环境部门气体流量最高计量标准。

主要用于在现场测量、校准环境空气监测仪或相关动态校准仪的气体流量计。

一般包括层流差压式、活塞式、热式气体流量计等。

5 计量特性环境空气监测用气体流量计主要计量特性见表1。

表1 环境空气监测用气体流量计计量特性6 校准条件6.1 校准环境环境温度:(15~30)℃环境湿度:≤85%RH大气压力:(86~106)kPa交流工作电源:(220±22)V AC,(50±1)Hz6.2 测量标准及配套设备6.2.1 钟罩式气体流量标准装置测量范围:(2.0~200)L/min,U rel≤0.5%,k=2;测量范围:(1.2~6.0)L/min,U rel≤0.5%,k=2。

6.2.2 皂膜气体流量标准装置测量范围:(0.6~5.0)L/min,U rel≤0.5%,k=2;测量范围:(0.02~1.0)L/min,U rel≤1.0%,k=2。

6.2.3 水银活塞法气体流量标准装置测量范围:(0.02~20)L/min,U rel≤0.5%,k=2。

6.2.4 标准表法气体流量标准装置测量范围:(2~20)L/min,准确度等级优于或等于1级;测量范围:(10~100)mL/min,准确度等级优于或等于1级。

6.2.5 温度变送器测量范围:(0~50)℃,U≤0.1℃,k=2。

6.2.6 绝压变送器测量范围:(0~110)kPa.a、(0~350)kPa.a,准确度等级优于或等于0.1级。

7 气体流量计量标准工作原理及组成7.1 钟罩式气体流量标准装置的工作原理及组成钟罩式气体流量标准装置由钟罩、液槽、发讯机构、压力补偿机构和试验管道等构成,可动的钟罩和固定的液槽形成一个容积可变的密封空腔。

钟罩下降过程中通过压力补偿机制,使其内部气体压力保持一定值,不随钟罩浸入密封液体中的深度而变化。

钟罩两挡板之间的容积是固定的,测出两挡板先后通过光电发讯器所经历的时间,可计算出标准流量。

装置结构如图2所示。

补偿曲线浮力补偿图2 钟罩式气体流量标准装置结构简图7.2 皂膜式气体流量标准装置的工作原理及组成皂膜式气体流量标准装置以钟罩为气源,开关阀、调节阀、皂膜管组成。

由内压恒定的钟罩作为气源,气体经过被校流量计进入皂膜管,然后挤压胶球产生皂膜,用电子秒表测量皂膜经过两刻线间的时间,求出标准流量,与被检流量计的示值比较,算出示值误差。

装置结构如图3所示。

气源被检表开关阀调节阀皂膜管胶球图3 皂膜式气体流量标准装置结构简图7.3 水银活塞式气体流量标准装置的工作原理及组成水银活塞式气体流量标准装置由石英玻璃管、温度传感器、压力传感器、计时器和激光干涉仪等构成。

气体通过被校流量计进入石英玻璃管,在气体压力的推动下,水银活塞匀速上升,计时器测量水银活塞经过两个激光干涉仪的时间,根据已知体积计算出标准流量。

装置结构如图4所示。

图4 水银活塞式式气体流量标准装置结构简图7.4 标准表法流量标准装置的工作原理及组成标准表法流量标准装置基于流体连续流原理,以标准表流量计(高精度层流差压式、热式等流量计)为主标准器,在相同时间间隔内流体连续通过标准表和被检流量计,通过比较两者的输出流量值,确定被检流量计的计量性能。

标准表法流量标准装置主要由气源、试验管路、阀门、标准表和检测控制系统组成。

装置结构如图5所示。

图5 标准表法流量标准装置结构简图8 校准方法8.1 钟罩式气体流量标准装置校准方法将被检表按照气流方向安装在气路中。

选择校准方法(进气法/排气法,压损较高的气体流量计,如层流差压法,宜选择进气法),调节流量阀门至第一个流量点。

运行钟罩式气体流量标准装置校准系统,钟罩匀速上升或下降,试运行数次,运行至气体状态稳定。

调节流量到第i 个校准流量点(i =1,2,3,4,5),进行校准,记录被检表示值q 与钟罩式气体流量标准装置标准流量值q s ,重复以上过程至少3次,完成第一个流量点的校准。

第i 流量点第j 次校准流量计的相对示值误差按式(1)中计算。

E ij =q ij −(q s )ij(q s )ij ×100% (1)式中:E ij ——℃ i ℃℃℃℃ j ℃校准℃℃℃℃℃℃℃℃℃℃℃q i j ——℃i ℃℃℃℃j ℃校准℃℃℃℃℃℃℃℃℃q s ℃i j ——℃ i ℃℃℃℃ j ℃校准℃℃℃℃℃℃。

依次对其它4个流量点进行校准,按公式(1)计算得到至少5组15个相对示值误差的数据;根据公式(2)计算每个流量点相对示值误差的平均值E i 。

E i =∑E ijn j=1n (2)℃℃℃n——第i 流量点的校准次数℃E ij ——第i 流量点第j 次校准被检表的相对示值误差℃%℃按公式℃3℃计算被检表各流量点的重复性。

(E r )i =[1(n−1)∑(E ij −E i )2n j=1]12×100% (3) 式中:真空泵标准表 被检表 稳压罐 流量控制器 控制系统环境空气温度、压力传感器(E r)i——第i流量点n次校准被检表重复性,%。

校准结果的不确定度分析示例见附录B。

8.2 皂膜式气体流量标准装置校准方法将被检表按照气流方向安装在气路中。

按校准流量点和一次校准时间选择皂膜管容积。

调节流量到第一个校准流量点,运行至气体状态稳定。

挤压胶球,皂液形成皂膜,进气压力推动皂膜上升,试运行数次至管壁湿润,皂膜匀速上升。

调节流量到第i个校准流量点(i=1,2,3,4,5),进行校准,记录被检表示值q与皂膜式气体流量标准装置标准流量值q s,重复以上过程至少3次,完成第一个流量点的校准。

第i流量点第j次校准流量计的相对示值误差按式(1)中计算。

依次对其它4个流量点进行校准,按公式(1)计算得到至少5组15个相对示值误差的数据;根据公式(2)计算每个流量点相对示值误差的平均值E i。

按公式(3)计算被检表各流量点的重复性。

校准结果的不确定度分析示例见附录B。

8.3 水银活塞式气体流量标准装置校准方法将被检表按照气流方向安装在气路中。

打开校准系统,输入校准流量点和校准次数,运行校准系统,调节流量到第一个校准流量点,运行至气体状态稳定,水银活塞匀速上升或下降,试运行数次。

调节流量到第i个校准流量点(i=1,2,3,4,5),进行校准,记录被检表示值q与水银活塞式气体流量标准装置标准流量值q s,重复以上过程至少3次,完成第一个流量点的校准。
