微弧氧化

微弧氧化简介

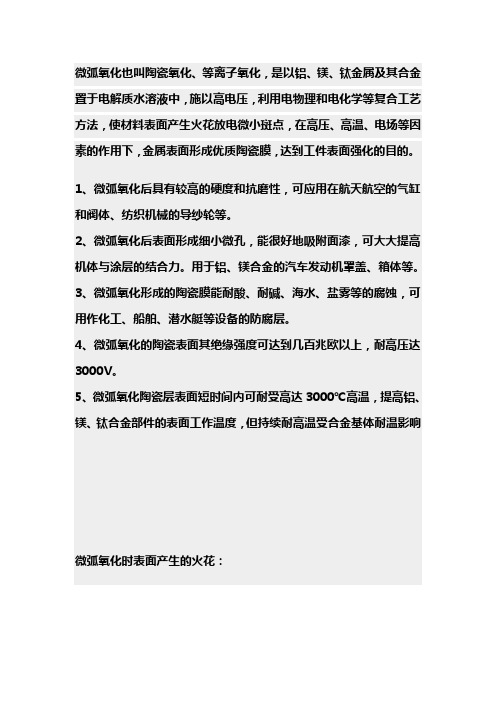

微弧氧化技术是一种直接在轻金属表面原位生长陶瓷膜的新技术。

其原理是将Al、Mg、Ti等轻金属或其合金置于电解质水溶液中作为阳极，利用电化学方法在该材料的表面产生火花放电斑点，在热化学、等离子体化学和电化学的共同作用下，获得金属氧化物陶瓷层的一种表面改性技术。

★微弧氧化工艺流程：
产品简介：金诺达微弧氧化研发中心是一家集科研、服务与一体的专业为铝、镁、钛轻金属合金零部件表面微弧氧化处理提供微弧氧化处理设备和工艺的高新技术研发中心！一、微弧氧化技术的原理及特点：微弧氧化陶瓷技术是一种在铝、镁、钛等轻金属合金表面原位生长陶瓷层的高新技术。

其原理是在工件表面生成阳极化膜的同时，通过微电弧瞬时7000K高温把极化膜转为陶瓷相。

该陶瓷层硬度高、高耐磨、韧性好、与基体结合力强、耐腐蚀、耐高温氧化、绝缘性好，特别适用于高速运动且需要高耐磨、耐腐蚀、抗高温冲击的轻金属合金零部件。

俄、美、德、日本等国在航空、航天、兵器、汽车、船舶、机械、石油、化工、医疗、电子等行业对该技术的应用已达到相当水平。

该技术的推广应用及产业化必将推进相关行业的发展，成为新的经济增长点。

微弧氧化技术的突出特点是：（1）大幅度地提高了材料的表面硬度，显微硬度在1000至2000HV，可与硬质合金相媲美，大大超过热处理后的高碳钢、高合金钢和高速工具钢的硬度；（2）良好的耐磨损性能；（3）良好的耐热性及抗腐蚀性。

这从根本上克服了铝、镁、钛合金材料在应用中的缺点，因此该技术有广阔的应用前景；（4）有良好的绝缘性能，绝缘电阻可达100MΩ以上。

（5）基体原位生长陶瓷膜，结合牢固,陶瓷膜致密均匀。

二、适用领域：微弧氧化技术广泛应用于航天、航空、兵器、机械、汽车、交通、石油化工、纺织、印刷，烟机，电子、轻工、医疗等行业。

如：铝合金加工成的子母导弹推进器、炮弹的弹底、铝合金阀门、内燃机中的活塞、气动元件中的气缸和阀芯、风动工具中气缸、纺织机械中导纱轮和纺杯、印刷机中搓纸辊和印刷辊等。

镁合金的汽车发动机罩盖和箱体、踏板、方向盘和座椅，3C产品的壳体等。

钛合金的舰船潜艇中防腐部件、石油化工及医药工业中的耐腐容器及设备等。

还可应用于零部件的表面修复。

三、目前国内厂家和市场：目前国内微弧氧化厂家能够量化生产的企业只有几家而已!但是根据每家企业所掌握微弧氧化技术的不同,能够生产大量工业化生产微弧氧化设备和工艺的厂家更是少而又少.而根据国家环保局对表面处理行业环保的要求,一些老的表面处理设备与技术,不在适应国家对环境的环保要求,而
微弧氧化设备和工艺的诞生.正好填补了这个空白.解决了无污染环保型表面处理设备!目前很多高校还处在一个微弧氧化课题的研究阶段,而我们作为研发中心根据于不同客户和不同客户对产品以及工艺的要求,研制和开发了更适用于量化生产的微弧氧化设备和工艺! 近年来，中心在不断开拓与创新的同时与各个单位建立了良好的合作关系，目前，中心拥有全国最先进的微弧氧化设备和国内一流的微弧氧化技术: 一次可氧化处理面积达四平方米以上，陶瓷层厚度可达10-300微米，并具备了批量生产的能力。

通过为民用产品如纺杯:导纱棍、活塞、医疗设备双氧水罐体等防腐、耐磨方面的处理得到了广泛的应用，并取得了良好的效果！
详细说明：
一、微弧氧化技术的原理及特点：
微弧氧化陶瓷技术是一种在铝、镁、钛等轻金属合金表面原位生长陶瓷层的高新技术。

其原理是在
工件表面生成阳极化膜的同时，通过微电弧瞬时7000K高温把极化膜转为陶瓷相。

该陶瓷层硬度高、高
耐磨、韧性好、与基体结合力强、耐腐蚀、耐高温氧化、绝缘性好，特别适用于高速运动且需要高耐磨、耐腐蚀、抗高温冲击的轻金属合金零部件。

俄、美、德、日本等国在航空、航天、兵器、汽车、船舶、
机械、石油、化工、医疗、电子等行业对该技术的应用已达到相当水平。

该技术的推广应用及产业化必
将推进相关行业的发展，成为新的经济增长点。

微弧氧化技术的突出特点是：（1）大幅度地提高了材料
的表面硬度，显微硬度在1000至2000HV，可与硬质合金相媲美，大大超过热处理后的高碳钢、高合金
钢和高速工具钢的硬度；（2）良好的耐磨损性能；（3）良好的耐热性及抗腐蚀性。

这从根本上克服了铝、镁、钛合金材料在应用中的缺点，因此该技术有广阔的应用前景；（4）有良好的绝缘性能，绝缘电阻可
达100MΩ以上。

（5）基体原位生长陶瓷膜，结合牢固,陶瓷膜致密均匀。

二、适用领域：
微弧氧化技术广泛应用于航天、航空、兵器、机械、汽车、交通、石油化工、纺织、印刷，烟机，
电子、轻工、医疗等行业。

如：铝合金加工成的子母导弹推进器、炮弹的弹底、铝合金阀门、内燃机中
的活塞、气动元件中的气缸和阀芯、风动工具中气缸、纺织机械中导纱轮和纺杯、印刷机中搓纸辊和印
刷辊等。

镁合金的汽车发动机罩盖和箱体、踏板、方向盘和座椅，3C产品的壳体等。

钛合金的舰船潜艇
中防腐部件、石油化工及医药工业中的耐腐容器及设备等。

还可应用于零部件的表面修复。

三、目前国内厂家和市场：
目前国内微弧氧化厂家能够量化生产的企业只有几家而已!但是根据每家企业所掌握微弧氧化技术的不同,能够生产大量工业化生产微弧氧化设备和工艺的厂家更是少而又少.而根据国家环保局对表面处理行业环保的要求,一些老的表面处理设备与技术,不在适应国家对环境的环保要求,而微弧氧化设备和工艺的诞生.正好填补了这个空白.解决了无污染环保型表面处理设备!目前很多高校还处在一个微弧氧化课题的研究阶段,而我们作为企业根据于不同客户和不同客户对产品以及工艺的要求,研制和开发了更适用于量化生产的微弧氧化设备和工艺!
近年来，公司在不断开拓与创新的同时与各个单位建立了良好的合作关系，目前，公司拥有全国最先进的微弧氧化设备和国内一流的微弧氧化技术: 一次可氧化处理面积达四平方米以上，陶瓷层厚度可达10-300微米，并具备了批量生产的能力。

通过为民用产品如纺杯:导纱棍、活塞、医疗设备双氧水罐体等防腐、耐磨方面的处理得到了广泛的应用，并取得了良好的效果！
MAO-10A 60A 120A 180A 240A 280A
铝镁合金微弧氧化生产线
该生产线能进行铝、镁、钛合金的微弧氧化防腐、耐磨处理。

输出最大电流0-280A，最大电压0-750V。

全自动微机触摸屏控制。

一、硬件：
1、专用硅整流变压器1台
2、MAO-微弧氧化电源1台
3、配电柜1台
4、冷却机AW-15 1台
5、1500×700×1000MAO生产线一套
其中：氧化槽1个
清洗槽1个
封闭槽1个
烘干槽1个
阴极、阳极各1套
龙门吊装装置1套
二、软件
1、负责安装、调试
2、人员培训
3、提供、镁合金、铝合金微弧氧化工艺及3种槽液配方
4、提供夹具工装的制作方法
三、安装条件
应配备300KV A左右变压器一台，200M2厂房一座。

总造价：根据设备的大小定价（价格面议）。

MAO-10A 60A 120A 180A 240A 280A
铝镁合金微弧氧化生产线说明
微弧氧化技术是近年来发展起来的一种铝、镁合金表面陶瓷化处理技术，它是铝、镁合金在电解液中通过高压电场作用下的放电火花烧结，在其表面生成一层由α-Al2O3和γ-Al2O3为主要成分并与基体形成冶金结合的氧化铝（或氧化镁）陶瓷层，氧化铝（或氧化镁）陶瓷层的高硬度、高阻抗和稳定性满足铝、镁合金防海水腐蚀和高温热蚀以及改善其耐磨性等。

MAO-10A 60A 120A 180A 240A 280A
铝镁合金微弧氧化生产线，采用微机全自动控制，触摸屏显示操作，各主要参数瞬间显示。

微弧氧化电源采用了先进的电压电流双闭环控制结构，利用国际先进的智能功率模块（IPM）和谐振换流技术，真正实现了微弧氧化工艺所需的高电压、大电流、宽频带和高质窄脉冲输出。

该生产线一次可处理面积4平方米（纯铝板）以上。

技术特点：
1、输出电流0－280A可调
2、输出电压0－750V可调
3、脉冲频级30－2000Hz可调
4、占空比5－50％可调
5、正负脉冲电压/电流输出波形：方波。

6、自动限流和限压功能
7、过流保护及报警功能
8、过压保护及报警功能
9、确相保护停机功能
10、输入过压保护及报警功能
11、缺水保护及报警功能
12、过热保护及报警功能
13、工作时间自动控制范围：0-999分钟，且在此范围内任意设定。

14、工作完成提示功能
15、冷却方式：水冷＋风冷
16、调节方式：自动方式恒流，手动方式恒压。

17、启动方式：软启动
生产线配置：
1、氧化槽、清洗槽采用12mm台湾PP板制造，60×60方管加固外用3mmPP板密封；
2、阳极用10×50紫铜排制作；阴极用1mmSUS304不锈钢板制作。

3、封闭槽用内衬用2mmSUS304不锈钢板焊制，中间加保温材料并用1mmPP板封面。

4、龙门车框架用2mmSUS304不锈钢板焊制；行走手动，升降用电机传动。

有色金属表面微弧氧化技术评述
作者：薛文斌邓志威来永春陈如意张通和
摘要：微弧氧化是一项在有色金属表面原位生长陶瓷膜的新技术。

本文介绍了Al、Mg、Ti金属表面微弧氧化技术的发展历史及氧化物陶瓷膜生长的原理，并比较微弧氧化和阳极氧化技术的工艺及性能特点，显示微弧氧化工艺比阳极氧化简单，氧化膜的综合性能比阳极氧化膜高得多，是一项有广阔应用前景的新技术。

关键词：微弧氧化；火花放电；有色金属
1 发展历史
30年代初期，Günterschulze和Betz[1，2]第一次报道了在高电场下，浸在液体里金属表面出现火花放电现象，火花对氧化膜具有破坏作用。

后来研究发现利用此现象也可生成氧化膜。

此技术最初采用直流模式，应用于镁合金的防腐上，直到现在，镁合金火花放电阳极氧化技术仍在研究开发之中。

约从70年代开始，美国伊利诺大学和德国卡尔马克思城工业大学等单位用直流或单向脉冲电源开始研究Al、Ti等阀金属表面火花放电沉积膜，并分别命名为阳极火花沉积（ASD-Anodic Spark Deposition）和火花放电阳极氧化（ANOF-Anodischen Oxidation unter Funkenentladung）[3～7]。

俄罗斯科学院无机化学研究所的研究人员1977年独立地发表了一篇论文[9]，开始此技术的研究。

他们采用交流电压模式，使用电压比火花放电阳极氧化高，并称之为微弧氧化。

从文献上看，美、德、俄三国基本上是各自独立地发展该技术，相互间文献引用很少。

进入90年代以来[7～13]，美、德、俄、日等国加快了微弧氧化或火花放电阳极氧化技术的研究开发工作，论文数量增长较快，但总数仍只有一、二百篇。

我国从90年代初开始关注此技术，目前仍处于起步阶段[14～19]。

总之，该技术已引起许多研究者的关注，正成为国际材料科学研究热点之一，其主要研究单位如表1所示。

在世界范围内，各种电源模式同时并存，各研究单位工作也各具特色，但目前俄罗斯在研究规模和水平上占据优势。

使用交流电源在铝合金表面生长的陶瓷氧化膜性能比直流电源高得多，交流模式是微弧氧化技术的重要发展方向。

该技术在发展过程中出现了多种名称，但现在对不同工作电压及不同电源模式的氧化都趋向于称作微弧氧化或微等离子体氧化。

表1微弧氧化技术的主要研究单位
单位名称电源模式研究金属
美国伊利诺大学
美国北达卡他州应用技术公司德国卡尔马克思城工业大学俄罗斯科学院远东化学研究所俄罗斯科学院无机化学研究所直流
直流
单向脉冲
直流
交流
Al
Mg
Al、Mg、Ti
Al、Ti、Zr
Al
莫斯科钢铁学院
莫斯科航空工艺学院莫斯科油气研究院北京师范大学交流
交流
交流
交流
Al
Al
Al
Al、Mg、Ti
2基本原理
Al、Mg、Ti等阀金属样品放入电解液中，通电后金属表面立即生成很薄一层Al2O3绝缘膜。

形成完整的绝缘膜是进行微弧氧化处理的必要条件。

当样品上施加的电压超过某一临界值时，这层绝缘膜上某些薄弱环节被击穿，发生微弧放电现象，浸在溶液里的样品表面可以看到无数个游动的弧点或火花。

因为击穿总是在氧化膜相对薄弱部位发生，因此最终生成的氧化膜是均匀的。

每个弧点存在时间很短，但等离子体放电区瞬间温度很高，Van[3]认为瞬间温度超过2000℃，Krysmann[5，6]计算出其温度可达8000K。

在此区域内金属及其氧化物发生熔化，使氧化物产生结构变化。

图1为Ti微弧氧化膜表面形貌，从图中能看见许多残留的放电气孔，孔周围有熔化的痕迹，证实放电区瞬间温度确实很高。

微弧氧化不同于常规的阳极氧化技术，它在工作中使用较高电压，在微弧氧化过程中，化学氧化、电化学氧化、等离子体氧化同时存在，因此陶瓷氧化膜的形成过程非常复杂，至今还没有一个合理的模型全面描述陶瓷膜的形成。

微弧氧化同阳极氧化的最大区别在于微弧氧化时微等离子体高温高压区瞬间烧结作用使无定形氧化物变成晶态相，如铝合金表面微弧氧化膜主要由α-Al2O3、γ-Al2O3相组成。

图1Ti微弧氧化膜表面形貌
微弧氧化过程中，具有电晕、火花、微弧、弧等多种放电形式[10，13]。

外加电压大于约100V 时，电压从普通阳极氧化法拉第区进入高压放电区，氧化膜开始被击穿。

当电压大于700～800V时，进入弧放电区，样品表面出现较大的弧点，并伴随着尖锐的爆鸣声，它们会在膜表面形成一些小坑，破坏膜的性能，因此，工作电压要控制在微弧放电区以下，使之不进入弧放电区。

3技术特点
3.1工艺特点
微弧氧化从普通阳极氧化发展而来，其装置包括专用高压电源、氧化槽、冷却系统和搅拌系统。

氧化液大多采用碱性溶液，对环境污染小。

溶液温度以室温为宜，温度变化范围较宽。

溶液温度对微弧氧化的影响比阳极氧化小得多，因为微弧区烧结温度达几千度，远高于槽温，而阳极氧化要求溶液温度较低，特别是硬质阳极氧化对溶液温度限制更为严格。

微弧氧化工件的形状可以较复杂，部分内表面也可处理。

此外，微弧氧化工艺流程比阳极氧化简单得多，也是此技术工艺特点之一。

两种技术工艺特点比较如表2所示。

表2微弧氧化和阳极氧化技术比较
微弧氧化阳极氧化
电压、电流高压、强流低压、电流密度小
碱蚀→酸洗→机械性清理→
工艺流程去油→微弧氧化
阳极氧化→封孔
溶液性质碱性溶液酸性溶液
工作温度＜45℃低温
化学氧化、电化学氧
氧化类型
化学氧化、电化学氧化
化、等离子体氧化
晶态氧化物（如α-
无定形相
氧化膜相结构
Al2O3、γ-Al2O3）
3.2微弧氧化陶瓷膜性能
人们一直希望能把金属和陶瓷的优点结合起来，提高金属表面耐磨损、耐腐蚀性能。

电镀、陶瓷喷涂等技术都是把外来陶瓷物料涂覆在金属表面，但陶瓷膜的致密性和结合力仍较差。

阳极氧化膜同基体结合良好，但不具备陶瓷膜的高耐磨损及耐腐蚀性能。

微弧氧化直接把基体金属氧化烧结成氧化物陶瓷膜，不从外部引入陶瓷物料，同其它陶瓷膜制备技术的出发点完全不同。

使微弧氧化膜既有陶瓷膜的高性能，又保持了阳极氧化膜与基体的结合力，在理论和应用上都突破了其它技术的束缚。

从图2看出，铝合金微弧氧化膜具有致密层和疏松层两层结构，氧化膜与基体之间界面上无大的孔洞，界面结合良好，研究显示致密层中α-Al2O3、γ-Al2O3相大约各占一半[19]。

微弧区瞬间高温烧结作用使微弧氧化膜具有晶态氧化物陶瓷相结构，这是微弧氧化膜性能高于阳极氧化膜的根本原因。

微弧氧化膜同阳极氧化膜性能比较如表3所示。

图2LY12铝合金微弧氧化膜横截面的背散射像
Ⅰ—基体，Ⅱ—致密层，Ⅲ—表面疏松层
表3铝合金微弧氧化膜与阳极氧化膜性能比较
性能微弧氧化膜硬质阳极氧化膜
最大厚度／μm～300 50～80
显微硬度HV 1500～2500 300～500
击穿电压／V 2000 低
均匀性内外表面均匀产生“尖边”缺陷
孔隙率（％）＞2 高
磨损率10－7mm3／N.m（摩擦副为碳化钨，
差
耐磨性
干摩擦）
盐雾实验／h ＞1000 ＞3000（K2Cr2O7封闭）
粗糙度Ra 可加工至～0.037μm一般
抗热震性300℃→水淬，35次无变化好
热冲击可承受2500℃以下热冲击差
4应用概况
目前，微弧氧化技术在国内外均未进入大规模工业应用阶段，但该技术生成陶瓷膜的特点决定了其特别适合于对高速运动且耐磨、耐蚀性能要求高的部件处理。

微弧氧化膜具备了阳极氧化膜和陶瓷喷涂层两者的优点，可以部分替代它们的产品，在军工、航空、航天、机械、纺织、汽车、医疗、电子、装饰等许多领域有广泛的应用前景。

例如，钛合金人工关节表面经微弧氧化处理后不仅提高了它的耐磨损、耐腐蚀性能，同时溶液中钙、磷离子通过反应直接渗入陶瓷膜中，增加了生物相容性。

当然，微弧氧化技术也有其不足之处，例如其电能消耗高于阳极氧化。

由于它使用高电压、大电流密度，这使得单个工件的加工面积受到限制。

微弧氧化技术部分应用领域及部件如表4所示。

表4微弧氧化技术部分应用领域
应用领域举例所用性能
航空、航天、机械、汽车轴、气动元件、密封环耐磨性
石油、化工、造船、医疗管道、阀门、Ti合金人工关节耐蚀性、耐磨性
纺织机械纺杯、压掌、滚筒耐磨性
电器电容器线圈绝缘
兵器、汽车贮药仓、喷嘴耐热性
建材、日用品装饰材料、电熨斗、水龙头耐磨、耐蚀、色彩
参考文献：
[1]Güntherschulze A and Betz H．Neue Untersuchungen über die elektrolytische Ventilwirkung 〔J〕．Z．Phys．，1932，78：196～210．
[2]Güntherschulze A．Betz H．Die Elektronenstromung in Isolatoren bei extremen Feldstarken 〔J〕．Z．Phys．，1934，91：70～96．
[3]Van T．B．，Brown S．D．，and Wirtz G．P．Mechanism of Anodic Spark Deposition 〔J〕．Am．Ceram．Soc．Bull．，1977，56（6）：563～566．
[4]Wirtz G．P．，Brown S．D．，Kriven W．M．．Ceramic Coatings by Anodic Spark Depostion 〔J〕．Mater．Manuf．Process．，1991，6（1）：87～115．
[5]Krysmann W．，Kurze P．，Dittrich K．H．，Schneider H．G．．Process Characteristics and Parameters of Anodic Oxidation by Spark Discharge （ANOF）〔J〕．Cryst．Res．Technol．，1984，19（7）：973～979．
[6]Kurze P．Krysmann W．，Schreckenbach J．，Schwarz Th．，Rabending K．．Coloured ANOF Layers on Aluminium 〔J〕．Cryst．Res．Technol．，1987，22（1）：53～58．
[7]Kurze P．．Magnesiumlegierungen elektrochemisch beschichten 〔J〕．Metalloberfl che，1994，48（2）：104～105．
[8]НИКОЛАЕВ А．В．，МАРКОВ Г．А．，ПЕЩЕВИЦКИЙ Б．И．НОВОЕ ЯВЛЕНИЕ В ЭЛЕКТРОЛИЗЕ 〔J〕．НЗВ．СО АН СССР．СЕР．ХИМ．НАУКИ，1977，5：32～33．[9]ФЕДОРОВ В．А．，БЕЛОЗЕРОВ В．В．，ВЕЛИКОСЕЛъСКАЯ Н Д．，БУЛЫЧЕВ С．И．，СОСТАВ И СТРУКТУРА УПРОЧНЕННОГО ПОВЕРХНОСТНОГО СЛОЯ НА СПЛАВАХ АЛюМИНИЯ，ПОЛУЧАЕМОГО ПРИ МИКРОДУГОВОМ ОКСИДИРОВАНИИ 〔J〕．ФИЗ．ХИМ．ОБРАБ．МАТЕР．，1988，（4）：92～97．
[10]Malyschev V．，Mikrolichtbogen Oxidation 〔J〕．Metalloberfl che，1995，49（8）：606～608．
[11]ГОРДИЕНКО П．С．，ГНЕДЕНКОВ С．В．，ХРИСАНФОВА О．А．，КОРЯКОВА М．Д．，СИНЕБРЮХОВ С．Л．，СКОРОБОГАТОВА Т．М．，ПОВЕДЕНИЕ ВМОРСКОЙ ВОДЕ ПОКРЫТИЙ НА ТИТАНЕ，СФОРМ-ИРОВАННЫХ МЕТОДОМ МИКРОДУГОВОГО ОКСИДИРОВАНИЯ В ЭЛЕКТРОЛИТАХ РАЗЛИЧНОГО СОСТАВАБ 〔J〕．ФИЗ．ХИМ．ОБРАБ．МАТЕР．，1995，（3）：77～83．
[12]МАЛЫШЕВ В．Н．，СОРОКИН Г．М．，КРИТЕРИЙ ИЗНАЩИВАНИЯ ПОКРЫТИЙ，СФОРМИРОВАННЫХ МИКРОДУГОВЫМ МЕТОДОМ〔J〕．ТРЕНИЕ И ИЗНОС，1996，17（5）：653～656．
[13]Timoshenko A．V．Opara B．K．，Magurova Y u．V．，Formation of Protective Wearresistent Oxide Coatings on Aluminium Alloys by the Microplasma Methods from Aqueous Electrolyte Solutions 〔C〕．12th Proc．Inter．Corros．Congr．，Nace：Houston，1993，1：280～293．[14]薛文斌，邓志威，来永春．汪新福，陈如意．铝合金微弧氧化膜的形成过程及其特性〔J〕．电镀与精饰，1996，18（5）：3～6．
[15]邓志威，薛文斌，汪新福，陈如意，来永春．铝合金表面微弧氧化技术〔J〕．材料保护，1996，29（2）：15～16．
[16]薛文斌，邓志威，来永春，陈如意．L Y12铝合金微弧氧化陶瓷膜相分布及形成〔J〕．材料研究学报，1997，11（2）：169～172．
[17]薛文斌，来永春，邓志威，陈如意，刘诰等．镁合金微等离子体氧化膜的特性〔J〕．材料科学与工艺，1997，5（2）：89～92．
[18]薛文斌，邓志威，来永春，陈如意等．铝合金微弧氧化膜尺寸变化规律〔J〕．中国有色金属学报，1997，7（3）：140～143．
[19]Xue Wenbin，Deng Zhiwei，Lai Yongchun，and Chen Ruyi．Analysis of Phase Distribution for Ceramic Coatings Formed by Microarc Oxidation on Aluminum Alloy〔J〕．J．Am．Ceram．Soc．，1998，81（5）：1365～1368．(end)。
