1号水轮发电机大修要点

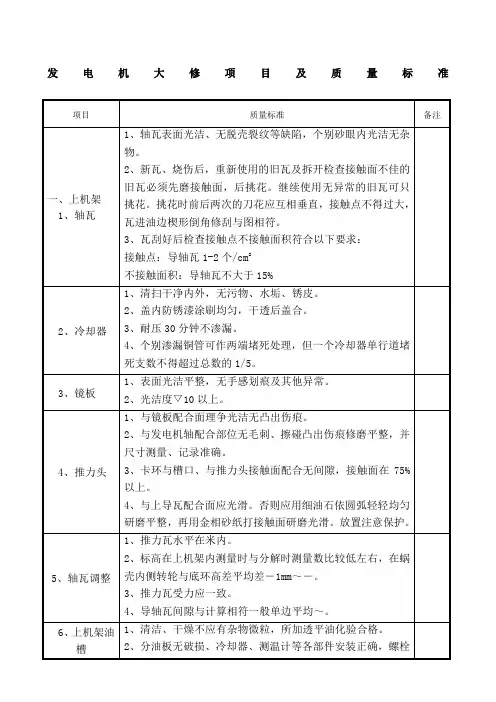

发电机大修项目及质量标准
1、推力瓦水平在米内。
2、标高在上机架内测量时与分解时测量数比较低左右，在蜗壳内侧转轮与底环高差平均差―1mm～―。
3、推力瓦受力应一致。
4、导轴瓦间隙与计算相符一般单边平均～。
6、上机架油槽
1、清洁、干燥不应有杂物微粒，所加透平油化验合格。
2、分油板无破损、冷却器、测温计等各部件安装正确，螺栓紧固可靠无松动变化可能。
2、无渗漏。
3、集油槽、
压罐
1、容器内清洁无污杂物，干燥，内部结构清楚，所加透平油合格，无渗漏。
2、最底部油管检查，清扫无污物水份。
4、漏油泵
1、齿轮无毛刺及擦碰凸出伤痕、壳体光洁，正常磨损，配合转动灵活无卡阻。
2、油槽清洁无污杂物、干燥。
3、上部封堵完好，各部无渗漏。
5、管道阀门
1、管路畅通，管件不渗漏。
3、装配后动作灵活无卡阻现象。
4、各部无渗漏。
三、集油箱
1、螺杆正常磨损，无毛刺及擦碰凸出伤痕。
2、壳体光洁止推轴承正常磨损。
3、螺杆配合转动灵活，无卡阻，各部间隙符合设计要求。
4、与电机安装最大偏心不大于，最大倾斜不大于，其窜动量2mm左右。
1、油泵
1、运转时有少量漏油。
2、阀组
1、动作符合设计要求。
2、机组振动允许值（双振幅），水平振动，垂直振动。
附加项：
3、上下挡风板螺栓齐全无松动开裂。
4、基础板及静子与基础板、上机架接触部位应清洁无锈蚀及凸出伤痕接触严密70%以上无间隙。
5、气隙最大与最小不大于（或小于）平均气隙的10%。
八、机组轴线处理
1、支表准确记录计算无误。
2、先盘出推力瓦水平在m以内。
3、转子各部允摆度不大于以下规定值：
水轮机大修
水轮机大修一、转轮大修1.止漏环圆度测量，测点数应为轮叶数的2倍，测量误差不超过0.05mm，各半径与平均半径之差不得超过止漏环设计间隙的±10%。
2.裂纹检查，测量裂纹部位及尺寸，不得遗漏，电弧气刨剖口产生的碳化层应消除干净，做好可靠的防变形措施。
测量后用不锈钢焊条焊补，消除应力修型、打磨，经探伤合格。
出水边严重气蚀或穿孔，可采用成块镶补的工艺。
3.气蚀层用电弧刨清除，碳化层磨去后做好防变形措施，即可堆焊，应无夹渣、气孔、裂纹，消除应力，修磨后叶片基本恢复原型，确实不合理的流道允许适当修型。
4.上下轮环间距、叶片出水边开口、上下迷宫环圆度测量，叶片翼型检查。
各部在焊补前后应基本不变，尤其是止漏环圆度，叶片出水边开口不圆度不超过止漏环设计间隙的±10%，叶片开口平均偏差在+0.03a0-0.01a0(a0为设计开度)内，相邻开口偏差在±0.05a0内。
5.泄水锥汽蚀处理时，按原型修复，紧固螺栓完好无松动，且全部点焊，沉孔盖板应无凸起，且点焊牢固。
二、尾水管汽蚀处理1.尾水管里衬空腔气蚀处按原型修复，焊后无裂纹、夹渣、砼脱空，严重须重新灌浆处理。
2.尾水管排水阀、拦污栅应操作灵活，无渗漏现象。
拦污栅过滤杂物可靠，耐冲刷。
3.不锈钢圆条制作的挂钩，焊接强度足够，根部气蚀予修复加强。
进人孔、门螺丝完整无损，封闭严密，无渗漏。
三、导水机构检查处理1.导叶气蚀损坏处理时，应气蚀去尽，堆焊层无夹渣、气孔、裂纹，打磨恢复原线性，端面气蚀处理后，必须上车床修车保证导叶端面与轴线的垂直度在0.05mm以内，导叶高度符合设计高度要求。
2.导叶轴套处理时，上中下轴与轴套配合间隙超过0.8mm，轴颈又完好时，应换新轴套。
牛皮碗，端、立面鸠尾橡胶条换新。
3.剪断销检查处理时，螺口无松动，破断颈部无裂纹损伤，新换剪断销断面必须位于主拐臂和连板合缝处，剪切面积符合设计要求。
4.抗磨板无严重磨损，润滑良好，控制环与立抗磨块局部间隙不大于0.10mm且动作平稳无杂音。
水轮发电机组大修措施方案
一、工期和进度1、工期:1.1 计划工期: 2月15日0时— 4月30日24时1.2 控制工期: 2月15日0时— 4月20日24时2、主要项目控制进度:2.1 停机、排水、各导轴承、推力轴承排油、拆保护罩、盖板开钢管、尾水管人孔门2月15日—2月16日第2天2.2 各导轴承密封端盖分解、导轴瓦拆盖间隙测量、推力轴承管路附件尾水管内焊吊耳、搭平台2月16日—2月17日第3天。
2.3 上机架分解、推力轴承冷却器及管路分解。
接力器推拉杆分解、压油装置排2月17日—2月20日第6天2.4推力轴承分解、转轮打楔铁、主轴法兰分解2月20日—2月22日第8天2.5 发电机转子吊出、止水轴承分解。
2月22日—2月24日第10天2.6 发电机下走台分解、吊出、推力轴承各部件吊出。
2月24日—2月25日第11天2.7接力器推拉杆分解吊出、顶盖螺栓分解。
2月25日—2月27日第13天2.8 导水机构整体吊出、接力器检修 2 月27日—2月29日第15天2.9 转轮吊出。
2月29日—3月2日第17天2.10导水机构下走台及上机架吊入安装。
3月2日—3月4日第19天2.11机组中心测量。
3月4日—3月10日第25天2.12各固定部件分解吊出。
3月10日—3月15日第32天2.13转轮吊入安装。
3月15日—3月18日第35天2.14导水机构整体吊入安装。
3月18日—3月20日第37天2.15接力器推拉杆安装。
3月20日—3月22日第39天2.16下部走台安装、压油装置恢复油压3月22日—3月24日。
第41天2．17推力轴承安装。
3月24日—3月27日第44天2．18转子吊入安装及联轴、止水轴承安装、转轮楔铁拆除。
3月27日—3月30日第47天2．19上机架吊入安装、导叶间隙测量、调整。
3月30日—4月2日第48天2．20机组盘车、尾水管拆架子。
4月2日—4月7日第53天2．21推力、上导、下导、水导、发电机安装、关钢管、尾水人孔门。
水轮发电机常规检修检查项目
水轮发电机常规检修项目及要求（一）、水轮发电机检修一般注意事项：1、检修前应预先安排好放置所拆卸部件的场地大小，并考虑其有足够的承载能力，特别是在大修或扩大性大修中，转子、上机架、下机架的放置。
2、凡是放置于水磨石地面的部件，均应垫上木板、草垫、橡胶垫、塑料布等，以避免对设备部件的磕碰和损坏，防止对地面的污染。
3、在进入发电机内工作时，无关的东西不应带入。
需要携带的检修工具、材料等，应严格进行登记。
一是为避免工具、材料的遗失；二是为避免无关的东西遗忘在机组设备上。
4、在拆卸零部件时应先拔销钉后卸螺栓，安装时应先打入销钉，后紧螺栓。
在紧固螺栓时，要均匀用力，对称分数次拧紧，不致使紧固的法兰面偏斜。
同时在进行部件拆卸工作时，应随时对部件进行检查，发现异常现象和设备缺陷应作详细记录，以便于及时处理和准备备品备件或者重新加工。
5、需拆卸的部件应做清晰的标记，以便于回装时恢复原位。
拆下的螺钉、螺栓等应存放在布包或木箱内，并有记载；拆开的管口法兰应打上木塞或用布包上，防止掉进遗物。
6、设备回装时，所检修设备各部分的组合面、键和键槽，螺栓和螺孔等处的毛刺、伤痕、尘锈应进行彻底修理和清扫。
7、对于所有转动部件上的连接螺母、键及各种挡风板等能用锁片的一定用锁片锁紧，并点焊牢固，焊渣清扫干净。
8、在油、水、气管路上检修时，做好一切必要的切换工作，保证检修的一段管道可靠地与其运行部分隔断，排出内部的油、水、气，做好各有关阀门防止开启的措施或上锁，并挂警告牌，然后方可进行安装检修工作。
9、制作管路法兰、阀门法兰的盘根垫时，尤其对细口径，其内径应略大于管内径；对大口径的盘根垫并接，可采用燕尾形和楔形连接，用胶黏合，接应位置的方位应利于密封，以防渗漏。
10、不准在有压力的管道上进行任何检修工作；对于运行中的管道，在低压的水、气管路上，可允许带压力紧阀门盘根或在管道上打卡子、消除轻微泄漏等工作，不准进行其他检修工作。
11、禁止在充满油的管道上进行焊接工作，在拆开的油管上进行焊接时，必须事先将管子冲洗干净，必要时做好防火措施。
水轮发电机组大修质量标准
监理组技术主管
45
水导油槽盖板安装调整
盖板与主轴同心度应≤0.20mm，盖板密封毛毡的长度应剪取适中，毛毡间采纳燕尾槽形式搭接，压紧量适度保证其与主轴轻轻接触。
现场监理
46
水导轴瓦顶丝调整安装
水导瓦顶丝螺杆与水导轴瓦法兰间隙在0.05～0.08mm之间，并打紧顶丝背帽
现场监理
29
顶盖预装
顶盖止漏环与底环止漏环同心度应≤0.20mm，顶盖止漏环圆度应≤0.20mm，顶盖水平应≤0.20mm。
监理组技术主管
30
导叶轴孔同心度
#1与#11导叶轴孔X方向同心度偏差应≤0.15mm，Y方向同心度偏差应≤0.20mm，#6与#16导叶轴孔X方向同心度偏差应≤0.20mm，Y方向同心度偏差应≤0.15mm。
〔7〕组合时按编号组合，确保暗销到位，密封胶条接头粘接牢固
现场监理
48
空气围带安装
围带接头齐整无毛刺，进气接头完好；围带充压0.69MPa，在下密封环槽内倒进清洁水以检查围带充压后应无渗漏
现场监理
49
主轴密封安装调整
碳精盒组合后，四面与轴套间隙均匀，碳精块无裂纹，无缺块，接头依次错开，各接头间距相等，弹簧无锈蚀，弹力良好；各部紧固螺栓紧固，销钉无松动，密封圈完好，接头粘接牢固可靠。
现场监理

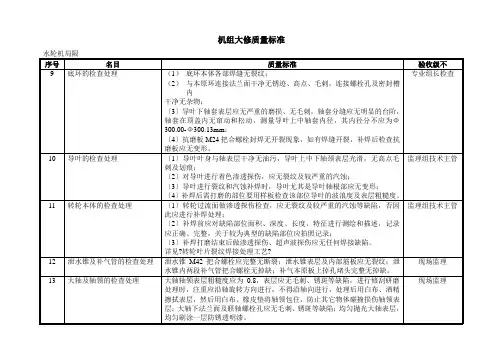

机组大修质量标准
水轮机局限
序号
名目
质量标准
验收级不
26
导
水
机
构
预
装
底环安装
底环止漏环圆度应≤0.13mm，与本原环同心度应≤0.50mm，底环径向水平应≤0.13mm，轴向水平应≤0.25mm。
监理组技术主管
水轮发电机组发电机大修拆卸程序及要求
水轮发电机组发电机大修拆卸程序及要求第一节拆受油器1、因为机组已改用双微机调节，励磁变压器提供励磁电流，因此取消了永磁机，只是利用受油器上顶端面，装有浆叶反馈系统装置。
2、拆受油器前确认操作系统压力已撤，转轮已放油。
3、拆除浆叶反馈钢丝绳和浆叶角度指示针。
4、测量操作油管与受油器铜套配合间隙，要求S双≤0.15mm，若过大，检修中应进行处理。
5、逐步拆吊受油器体、溅油盆及底座等。
6、拆卸的全部螺丝、垫片、胶木绝缘套如有缺损应及时配齐，烘干存放以便回装时使用。
第二节拆励磁机、发电机母线及转子滑环1、励磁机的拆出：（1）配合电气人员拆除刷架及励磁机引线等。
（2）吊出励磁机定子时，应由4～6人手持1.5mm厚硬壳纸板控制励磁机中心位置进行起吊。
（3）将励磁机转子与大轴螺丝松开并用顶丝将励磁机转子顶起后，方可起吊，并拆除与受油器联接的操作油管。
2、发电机母线分解（1）拆开引出线及中性点接头。
（2）拆前应作好相序，位置记号。
（3）各母线接触应加保护套。
（4）拆下母线应集中放在不易碰伤之处。
3、滑环拆卸（1）取出滑环炭刷，放在专用箱内。
（2）拆下刷架。
（3）拆下转子引线，作好引线标记。
（4）拆下滑环，保护好滑环面。
（5）摇测各部件应集中放在可靠之处。
（6）摇测各部件绝缘，作好记录。
第三节拆上导轴承及推力轴承1、拆除上导及推力油槽盖板。
2、仪表人员应拆除测温引接线。
3、拆出上导瓦压板，测量上导瓦间隙并作好记录，然后用上导瓦将推力头抱紧，以便测量水导轴承拆前间隙。
4、取出上导瓦（如有些上导瓦间隙过小难以取出，可松开其抗重螺丝），放在专用木板和毛毡垫上，并作好磨损和瓦绝缘电阻值记录。
5、松开上导瓦架联结螺丝，吊出上导瓦架。
6、拆出挡油板及油冷却器。
7、测量推力瓦与瓦架间隙及瓦面标高。
8、顶起风闸，拆出推力头卡环及推力头和镜板联接螺丝、定位销。
（拆时注意编号和绝缘垫方位）9、拔推力头，用风闸将机组转动部分顶起，然后在推力头和镜板之间垫上胶木板，再下落风闸，重复多次，直至推力头拔出175mm为止，然后吊出推力头，放置时在结合面及轴颈处涂好透平油贴上描图纸，放置牢固可靠的枕木上。
