开关柜局部放电检测分析

合集下载

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究
高压开关柜局部放电是指在高压开关操作和运行过程中,由于压力、热量、湿度等原
因引起的局部放电现象。

局部放电不仅会降低设备的绝缘性能,还可能在长期的运行中逐
渐发展成为一种隐蔽故障,最终导致设备失效。

对高压开关柜的局部放电进行检测和分析,有助于及早发现潜在故障,保障设备的正常运行。

1. 超声波检测法:该方法利用设备发出的声波信号来检测局部放电。

通过安装传感器,记录和分析不同频率范围内的超声波信号,可以确定设备是否存在局部放电现象。


声波检测法具有非接触式检测、高灵敏度等优点,适用于大部分高压开关柜的局部放电检测。

2. 红外热像仪检测法:红外热像仪可以测量设备表面的热量分布情况。

当设备发生
局部放电时,局部会产生热量,通过红外热像仪可以观察到异常的热点,从而判断是否存
在局部放电现象。

红外热像仪检测法具有快速、直观、全面等优点,适合于大型高压开关
柜的局部放电检测。

4. 空气离子检测法:该方法通过检测设备周围空气中的离子浓度变化来判断设备是
否发生局部放电。

局部放电会产生大量的离子,通过安装空气离子传感器,可以实时监测
空气中的离子浓度变化,从而判断设备是否存在局部放电现象。

空气离子检测法适用于高
压开关柜的在线监测。

高压开关柜局部放电检测技术是对设备运行中潜在故障的监测和提前预警的重要手段。

各种检测方法可以根据实际情况相互结合应用,通过有效的检测和分析,确保高压开关柜
的可靠运行。

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析1. 引言1.1 研究背景高压开关柜是电力系统中起着重要作用的设备之一,用于控制和保护电力系统中的电气设备。

随着设备的使用时间增长,高压开关柜内部的电气设备可能会出现局部放电现象。

局部放电是由于设备绝缘系统中存在缺陷或污秽而导致的放电现象,如果不及时检测和排除,可能会引发设备损坏甚至事故。

目前,关于高压开关柜内部电气设备局部放电特性的研究还比较有限。

有必要深入探讨高压开关柜内部电气设备局部放电的特性,以提高设备的安全性和可靠性。

通过对局部放电的检测和分析,可以及时发现设备存在的问题,并采取相应的措施进行修复和保养,从而延长设备的使用寿命,减少事故的发生率。

1.2 研究目的研究目的是为了深入了解高压开关柜内部电气设备的局部放电特性,探究局部放电检测技术的原理和方法,以及分析检测方法在实际应用中的重要性和局限性。

通过研究案例分析,可以更好地揭示局部放电检测在高压开关柜内部电气设备中的作用和意义。

通过实验和实证分析,探讨局部放电检测在高压开关柜内部电气设备中的实际应用效果,以及未来研究方向的探索和总结。

通过开展这项研究工作,可以提高对高压开关柜内部电气设备局部放电特性的监测和评估能力,为设备运行安全提供科学依据,促进相关领域的发展和进步。

1.3 研究意义高压开关柜内部电气设备局部放电特性的检测对于电力系统的安全稳定运行具有重要意义。

局部放电是电气设备在运行过程中常见的故障形式,其产生会导致设备绝缘层损坏,甚至引发设备故障和事故,给电力系统带来严重影响。

通过对高压开关柜内部电气设备局部放电特性进行检测,可以及时发现设备存在的问题,预防设备故障的发生,确保电力系统的安全可靠运行。

对局部放电的检测还可以帮助实现设备的预防性维护,延长设备的使用寿命,提高设备的运行效率,降低维护成本,提高电力系统的整体运行质量。

研究高压开关柜内部电气设备局部放电特性的检测具有重要的理论和实际意义,对电力系统的安全稳定运行有着积极的促进作用。

浅析开关柜局部放电的检测方法

浅析开关柜局部放电的检测方法

浅析开关柜局部放电的检测方法随着现代电力技术的快速发展,开关柜已然成为电力系统中不可或缺的一部分。

然而,随着使用寿命的延长和频繁的操作,开关柜在运行过程中会产生局部放电现象,长期累积则可能导致设备的严重损坏,甚至引发安全事故。

因此,开关柜局部放电的检测方法具有非常重要的意义。

一、开关柜局部放电的检测方法1. 无损检测法无损检测法是一种基于电磁学原理的检测方法,其主要是通过电磁传感器感知开关柜内部的电场和磁场,进而确定局部放电的位置和强度。

常见的无损检测法包括超声波检测法、电容式检测法和电磁波检测法。

超声波检测法以声波在材料中传播速度不同而产生不同的回声为基础,可以检测开关柜内部的微小缺陷和异常声波信号。

电容式检测法则是利用开关柜内部的介质的介电常数和电容特性的特点,通过电容传感器感应出开关柜内部的电磁信号,从而确定局部放电的位置和强度。

电磁波检测法则是通过开关柜内部局部放电所产生的电磁波信号,利用电磁传感器感应出信号并进行分析,确定局部放电的位置和强度。

2. 光学检测法光学检测法是一种基于光学原理的检测方法,其利用开关柜内部局部放电所产生的光学信号进行检测。

光学检测法包括高速摄影法、红外光学法和光发射法等。

高速摄影法是通过高速摄像机采集开关柜内部局部放电所产生的闪光信号,对其进行分析和处理,从而确定局部放电的位置和强度。

红外光学法则是利用红外热像仪感应出开关柜内部局部放电所产生的热信号,进而确定局部放电的位置和强度。

光发射法则是通过检测短期直流和大脉冲放电所产生的光发射信号,进而确定局部放电的位置和强度。

3. 化学检测法化学检测法是一种基于化学分析原理的检测方法,其通过对开关柜内部局部放电产生的气体分子进行测量,从而确定局部放电的位置和强度。

化学检测法包括气体色谱法、质谱法、电化学检测法等。

气体色谱法主要是通过将开关柜内部的气体分子分离、检测和定量分析,进而确定局部放电的位置和强度。

质谱法则是利用开关柜内部的气体分子的分子质量进行分析和鉴定,从而确定局部放电的位置和强度。

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究高压开关柜是电力系统中重要的设备,用于控制、保护和分配电能。

在运行过程中,高压开关柜中可能会出现局部放电现象,这可能会导致设备绝缘的损坏,进而影响设备的安全性和稳定性。

对高压开关柜中的局部放电进行检测具有重要意义,可以及早发现问题并采取相应的措施,保障设备的正常运行。

本文将就高压开关柜局部放电检测技术进行研究,并探讨其在电力系统中的应用。

一、高压开关柜局部放电的特点1.局部放电现象局部放电是指绝缘系统中局部出现的间歇性放电现象,它是电气设备老化和绝缘劣化的早期信号。

高压开关柜中的局部放电通常表现为瞬间的小电弧,产生的能量较小,但如果得不到及时的发现和处理,可能会逐渐扩大,损坏设备的绝缘结构,甚至引发设备的火灾、爆炸等危险事件。

2.影响因素高压开关柜中局部放电的发生与多种因素有关,包括设备的绝缘状态、环境温度、湿度、电压变化等。

绝缘状态是最为关键的因素,绝缘老化、污秽和损伤都会导致局部放电的发生。

二、高压开关柜局部放电检测技术1.传统检测方法传统的高压开关柜局部放电检测方法主要包括使用特定的探测器进行现场检测,或者利用特定的设备进行离线测试。

现场检测需要专业人员进行操作,且无法对设备进行长期、连续的监测;而离线测试则需要断开设备的电源,影响设备的正常运行。

2.无损检测技术近年来,随着科技的发展,出现了一些新的高压开关柜局部放电检测技术,如超声波检测、红外热像检测、电磁波检测等。

这些技术都具有无损检测的特点,可以实现对设备的长期、连续监测,对设备的正常运行影响较小。

三、高压开关柜局部放电检测技术的应用1.实时监测利用现代无损检测技术,可以对高压开关柜中的局部放电进行实时监测,及时发现问题并采取措施,避免设备的进一步损坏。

这可以提高设备的安全性和稳定性,延长设备的使用寿命。

2.预防维护通过对高压开关柜进行局部放电的监测,可以预防设备的突发故障,避免大面积设备的损坏,节省维修成本。

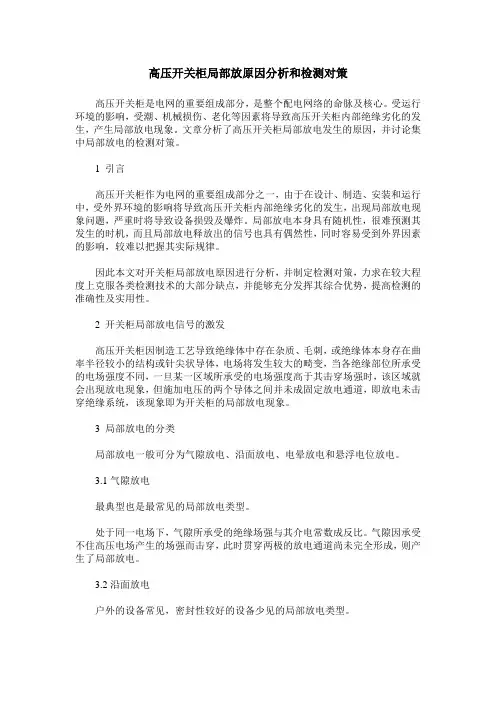

高压开关柜局部放原因分析和检测对策

高压开关柜局部放原因分析和检测对策

高压开关柜局部放原因分析和检测对策高压开关柜是电网的重要组成部分,是整个配电网络的命脉及核心。

受运行环境的影响,受潮、机械损伤、老化等因素将导致高压开关柜内部绝缘劣化的发生,产生局部放电现象。

文章分析了高压开关柜局部放电发生的原因,并讨论集中局部放电的检测对策。

1 引言高压开关柜作为电网的重要组成部分之一,由于在设计、制造、安装和运行中,受外界环境的影响将导致高压开关柜内部绝缘劣化的发生,出现局部放电现象问题,严重时将导致设备损毁及爆炸。

局部放电本身具有随机性,很难预测其发生的时机,而且局部放电释放出的信号也具有偶然性,同时容易受到外界因素的影响,较难以把握其实际规律。

因此本文对开关柜局部放电原因进行分析,并制定检测对策,力求在较大程度上克服各类检测技术的大部分缺点,并能够充分发挥其综合优势,提高检测的准确性及实用性。

2 开关柜局部放电信号的激发高压开关柜因制造工艺导致绝缘体中存在杂质、毛刺,或绝缘体本身存在曲率半径较小的结构或针尖状导体,电场将发生较大的畸变,当各绝缘部位所承受的电场强度不同,一旦某一区域所承受的电场强度高于其击穿场强时,该区域就会出现放电现象,但施加电压的两个导体之间并未成固定放电通道,即放电未击穿绝缘系统,该现象即为开关柜的局部放电现象。

3 局部放电的分类局部放电一般可分为气隙放电、沿面放电、电晕放电和悬浮电位放电。

3.1气隙放电最典型也是最常见的局部放电类型。

处于同一电场下,气隙所承受的绝缘场强与其介电常数成反比。

气隙因承受不住高压电场产生的场强而击穿,此时贯穿两极的放电通道尚未完全形成,则产生了局部放电。

3.2沿面放电户外的设备常见,密封性较好的设备少见的局部放电类型。

沿面放电,也可称为表面放电,对于输电线路和户外敞开站,运行环境比较恶劣,碰到潮湿的环境,容易产生沿着绝缘子、套管的沿面放电。

开关柜中的沿面放电比较多,而GIS和主变相对较少发现,GIS耐压击穿定位过程中倒是发现了不少。

开关柜局部放电的检测方法

开关柜局部放电的检测方法

开关柜局部放电的检测方法针对开关柜而言,其局部放电检测方法包括以下几种:3.1地电波检测在高压开关柜绝缘层中发生局部放电时会产生电磁波,而开关柜的金属外壳会将这种电磁波屏蔽掉一大部分,不过仍有小部分会通过金属壳体的接缝或者气体绝缘开关衬垫传播出去,而且还会产生一个地电波通过设备金属壳体外表面传向地下。

地电波的范围通常在几毫伏直至几伏中间,而且上升时间内有几个纳秒。

可以将探头设置于工作状态中的开关柜的外表面,对局部放电活动进行检测。

3.2超声波检测其实超声波检测属于机械振动波的一种,基于能量的角度而言,局部放电的过程即为能量瞬时爆发的过程,电能通过声能、光能、热能以及电磁能的形式释放出去,电气击穿发生在空气间隙,瞬间就可以完成放电,此时电能也会在一瞬间转化为热能,放电中心的气体受到热能的作用会发生膨胀,通过声波向外传播,传播区域内气体被加热后形成一个等温区,其温度超出环境温度;等到这些气体冷却后开始收缩,则会产生后续波,后续波的频率以及强度均比较低,包含各种频率分量,有很宽的频带,超声波的频率大于20kHz。

因为局部放电的区域相对较小,所以局放声源即为点声源。

3-3超高频检测法时间变化过程中,局部放电所产生的电磁振动会产生电磁波,在固气与气体介质中,局部放电脉冲会发生非常丰富的电磁波超高频分量,最高可达数GHz。

实际应用过程中,局放信号的检测可以利用两个探头来进行,将探头检测到信号的时间顺序作为判断依据,放电源的距离较近,就会被先检测到;探头位置不断变化,可以将放电源的大致位置逐步判断出来。

或者通过多个探头,将探头检测局放信号的时间差列方程组,可以求出放电源的三维空间坐标,最终确定放电源。

该方法的灵敏度相对较高,且具备较强的抗干扰能力,而且开关柜上通常有接缝或者小玻璃窗,可以不用考虑该方法在完全密封条件下很难检测的要求。

3.4综合检测技术其实无论哪种检测方法均有一定的局限性,无法将电气设备开关柜的运行状态客观、全面、真实的反映出来,还会出现误判的可能。

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析高压开关柜是电力系统中必不可少的设备之一,其内部装有各种电气设备,如断路器、隔离开关、电压互感器等。

在开关柜使用过程中,可能会出现局部放电现象,这对设备的安全运行会产生重大影响。

对高压开关柜内部电气设备的局部放电特性进行检测十分重要。

局部放电是指在绝缘体表面或内部,由于局部缺陷或电应力过高而引发的放电现象。

这些放电现象会产生电子、离子或自由辐射能,造成绝缘介质的物理和化学变化,最终导致设备的绝缘能力下降。

局部放电的发生可能会导致设备的故障、火灾甚至爆炸,对设备和人员的安全造成威胁。

为了准确检测高压开关柜内部电气设备的局部放电特性,需要选取合适的检测方法和仪器。

常用的检测方法包括:(1)超声波检测法,通过检测超声波信号的变化来判断绝缘系统中是否存在局部放电现象;(2)电容法,利用绝缘体表面局部放电所引起的电容变化来判断局部放电的发生;(3)电压法,通过变化的电压信号来检测局部放电。

在实际的检测过程中,需要注意一些问题。

应该选择合适的检测时间,尽量在设备运行正常时进行检测,以避免由于设备故障导致的局部放电。

应该选择合适的检测位置,通常在电气设备的绝缘元件表面进行检测。

也要注意检测的频率,不同的电气设备局部放电的频率可能会有所不同。

为了更好地探析高压开关柜内部电气设备局部放电特性,还可以根据检测结果进行分析。

对于局部放电的性质和特点进行分析,可以帮助确定故障位置和原因,并采取相应的措施进行修复和预防。

还可以通过监测和记录检测数据,对高压开关柜内部电气设备的局部放电进行长期跟踪和分析,以及时发现问题并进行处理。

对高压开关柜内部电气设备的局部放电特性进行检测探析是非常重要的。

通过选择合适的检测方法和仪器,以及分析检测结果,可以及时发现并处理设备的局部放电问题,保障设备的安全运行。

开关柜局部放电检测技术的应用分析

开关柜局部放电检测技术的应用分析

开关柜局部放电检测技术的应用分析实际中,开关柜内部的大量电气设备往往会由于热、光等因素,而发生化学反应,从而导致了电气设备故障的产生,进而阻碍了电力设备的平稳、正常的运行。

这就需要积极对开关柜局部放电情况进行检测,保障电力系统的安全稳定运行。

本文就对开关柜局部放电检测技术的应用有关内容进行分析,以供参考。

标签:开关柜;局部放电;带电检测1开关柜局部放电带电进行检测的意义开关柜已广泛应用于电力系统的发电、配电、输电以及电能转换等工作当中,在整个电力企业的发展中,有着举足轻重的地位和作用。

然而,在对开关柜的检测工作中,都是在断电的情况下进行的,对开关柜局部放电带电的检测相对较少。

在实验周期内很难详细地掌握开关柜的情况和问题,这就使得对开关柜的检测很难真正实施,不能及时对开关柜存在的问题进行检测和维修。

而且,开关柜是安置在安装箱内,电力设备运行的过程中如果发生故障,工作人员也很难在巡视的过程中及时发现,这也给电力系统的安全稳定运行带来很大的安全隐患。

因此,积极加强对开关柜放电带电进行检测能够帮助及时了解和掌握开关柜内部设备的放电变化情况,并采取有效的事故防范措施,确保电力系统的安全稳定运行。

2开关柜局部放电检测技术概述局部放电是指发生在电极之间但并未贯穿电极的放电,这些原本微弱的放电产生累积效应,会使绝缘的介电性能逐渐变差,最后导致整个绝缘击穿。

局部放电主要分为绝缘材料内部放电、表面放电以及导体尖端放电等,以电磁波、声波、气体形式等释放能量。

2.1紫外线检测技术如果在外缘局部放电的情况下,受到击穿因素的影响,放电点周围的气体就会产生电离。

从客观角度来讲,气体种类同放射光波的频率之间就会存在密切的关联,当产生电离之后,也会同时产生氮离子,而其发射的光谱,就会落于紫外光波段。

通过可见光图像的叠加处理及成像处理方法的应用,就可以充分明确出电晕的位置及强度。

紫外检测技术属于辅助性的带电检测技术,可以同其他检测技术方法进行配合使用,从而更好地寻找出局部放电信号,明确出放电点的放电部位以及放电程度。

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析高压开关柜是电力系统中的重要设备,其内部电器设备的稳定运行对安全性和可靠性至关重要。

但是,由于高压开关柜内部环境的特殊性,局部放电是一种常见的故障形式。

因此,对高压开关柜内部电气设备的局部放电特性进行检测可以发现隐患并进行及时处理和维修,以保证设备的正常运行和延长其使用寿命。

一、局部放电的定义和特征局部放电是指在介质中由于在局部缺陷处或是因电场变化引起的电子的碰撞和电离过程,导致电离电流和脉冲放电,形成的一种短暂放电现象。

局部放电常见的形式包括极间放电、突触放电、气体击穿等,都表现为电流的突然变化和局部发热,这些变化可以通过检测电容电流和信号的变化得到体现。

在高压开关柜中,局部放电的特征主要有以下几个方面。

1、电压上升的速度:通常局部放电会随着电压的升高而增强,但是其增强的速度通常比较缓慢,即使电压变化很快,局部放电也不会立即出现。

2、频率特性:局部放电的频率特性与局部放电的位置、尺寸、介质类型等因素有关,通常在低频段和高频段都会表现出电容电流变化,并且随着频率的升高,电容电流的变化也会加强。

3、相位特性:局部放电的相位特性主要表现为其与施加电压之间的相位差,相位差通常介于0°到90°之间,是影响相量峰值的主要因素。

4、脉冲波形:局部放电的脉冲波形包括上升时间、下降时间和峰值电流等,这些特征参数可用于表征局部放电的强度和形态。

二、局部放电的检测方法为了准确测量高压开关柜内的局部放电特性,通常采用不同的检测方法和设备。

下面是常见的局部放电检测方法。

1、电波法:电波法是比较常见的一种检测局部放电的方法,其核心是利用传输线中的电磁波,通过电场传感器将局部放电产生的电波信号与背景噪声进行区分。

由于局部放电的信号通常比背景噪声的电波速度快,因此电波法能够快速准确的检测到局部放电的存在,是一种非常可靠的检测方法。

2、电容法:电容法是通过在检测介质表面放置电容传感器,测量局部放电所产生的电容电流变化来判断局部放电的存在。

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究高压开关柜是电力系统中非常重要的设备之一,它承担着重要的电力传输和配电任务。

为了确保高压开关柜的正常运行和延长其使用寿命,开关柜局部放电检测技术显得尤为重要。

本文将介绍高压开关柜局部放电检测技术的研究现状和发展趋势。

一、局部放电检测的意义局部放电是指在绝缘材料中形成的于一定位置的局部电弧或火花,是高压电器设备潜在的故障源。

局部放电一旦发生,就会导致绝缘材料损坏,从而影响设备的使用寿命和稳定性。

因此,及时检查和修复局部放电故障十分必要,这也是进行局部放电检测的根本目的。

1、空气式局部放电检测技术空气式局部放电检测技术是基于局部放电的特征来设计的。

使用特定的探头,将其放置在高压开关柜的外壳上,然后通过接收局部放电发出的电磁信号进行监测。

这种技术不需要接触性检测,操作简单,成本低廉,但是其有效性仍然有待考验,难以避免环境干扰信号,影响检测准确性。

超声波局部放电检测技术是通过检测局部放电直接或间接产生的超声波信号来进行局部放电检测,其优点是精度高、结果可靠,但同时也存在实测结果难以直观判断,易受环境干扰的缺点。

电场探针局部放电检测技术是以电场的变化来计算局部放电程度的,可以在不接触互感器或电源的情况下进行检测。

该技术准确性高,误差小,但在实际应用中存在设备复杂,不易安装等缺点。

光纤局部放电检测技术是将光纤嵌入到高压开关柜中,通过介质中的光纤捕获局部放电的电磁波和耦合波,然后测量和分析获得的信号。

该技术具有安装方便、信号采集准确性高等优点。

三、技术发展趋势局部放电检测技术将会在数字化、自动化、可视化方向快速发展,未来将会集成各种新技术和新材料,提高检测的准确性和可靠性。

其中,特别值得期待的是无线传输、可实时监测和预警技术的应用,这些技术将大大提升高压开关柜局部放电的检测水平。

总之,局部放电检测技术在高压开关柜的预防性维护中具有非常重要的意义。

各种局部放电检测技术的不断发展和完善,会为电力系统的稳定运行和设备的安全使用提供可靠保障。

配网开关柜局部放电自动检测的实验分析

配网开关柜局部放电自动检测的实验分析

配网开关柜局部放电自动检测的实验分析配网开关柜局部放电自动检测的实验分析步骤一:引言在配网开关柜的运行过程中,局部放电是一种常见的故障现象。

由于其发生位置难以确定,传统的手动检测方法效率低且存在一定的风险。

因此,开发一种自动检测局部放电的方法对于提高配网开关柜的安全性和可靠性具有重要意义。

步骤二:实验设备和方法为了验证局部放电自动检测方法的可行性,我们搭建了一个实验平台。

实验平台包括配网开关柜、局部放电源、传感器以及数据采集系统。

局部放电源模拟了实际运行中可能出现的故障情况,传感器用于收集配网开关柜内部的电压和电流信号,数据采集系统用于处理和分析这些信号。

步骤三:数据采集和处理在实验过程中,我们通过传感器采集到配网开关柜内部的电压和电流信号。

这些信号被传送到数据采集系统进行处理。

首先,我们对采集到的信号进行滤波和放大处理,以减小噪声干扰并增强信号强度。

然后,对处理后的信号进行特征提取,如幅值、频率和相位等。

最后,通过与已知的局部放电信号特征进行对比,可以判断是否出现局部放电现象。

步骤四:算法开发和优化为了实现局部放电的自动检测,我们开发了一种基于机器学习的算法。

通过使用大量的已知局部放电信号和正常信号进行训练,我们可以建立一个模型来识别局部放电信号的特征。

在实验过程中,我们根据实际情况不断优化算法,提高检测的准确性和稳定性。

步骤五:实验结果和分析通过实验,我们得到了一系列的实验结果。

首先,我们对比了自动检测方法和传统手动检测方法的效率和准确性。

实验结果表明,自动检测方法在检测时间上具有明显的优势,并且准确度也得到了提高。

其次,我们分析了局部放电信号的特征,并与已有的研究结果进行了对比。

实验结果与已有的研究结果相符,验证了自动检测方法的有效性。

步骤六:讨论和展望根据实验结果,我们可以得出结论,局部放电自动检测方法能够有效地提高配网开关柜的安全性和可靠性。

然而,目前的实验还存在一些不足之处,例如需要进一步优化算法和扩大样本数据规模等。

高压开关柜局部放电检测及典型局放缺陷分析

高压开关柜局部放电检测及典型局放缺陷分析

高压开关柜局部放电检测及典型局放缺陷分析摘要:高压开关柜是指由高压断路器、负荷开关、高压熔断器、接触器、隔离开关、接地开关、互感器、站用电变压器以及控制、测量、保护、调节装置和内部连接件、辅件、外壳、支持件等组成的成套配电装置,元器件内部以空气、复合绝缘材料或SF6气体等绝缘物质作为介质,接收和分配电网的三相电能。

在安装使用过程中,由于开关设备内元器件加工、装配工艺不规范及现场安装技术、外在因素等问题,开关设备带电运行过程中会形成不均匀电场,产生悬浮电位而发生局部放电现象。

现场运行中,高压开关设备外绝缘不良、现场维护不完善等都是产生放电现象的主要原因。

高压开关柜内设备发生局部放电会造成柜内的相关绝缘材料受损且不可恢复,严重的多种局部放电会导致设备发生接地、短路等故障,因此需要对高压开关柜设备及时进行检测,排除存在的问题,以防发生大范围停电等重大事故。

本文主要分析高压开关柜局部放电检测及典型局放缺陷分析。

关键词:高压开关柜;局部放电检测方法;暂态地电压;特高频;超声波引言高压开关柜是变电站内的重要组成部分,其内部发生局部放电严重影响设备安全可靠运行,在带电条件下对封闭的高压开关柜进行局部放电检测是反映其内部绝缘状态的有效手段。

1、局部放电检测工作执行的必要性通常在高压类型开关柜装置中的设备,其放电过程中出现的损坏可以分成没有击穿的状态、间歇性击穿的状态及完全被击穿的状态这3个不同的类型和阶段,局部放电的过程主要包含了没有击穿及间歇性击穿这2种情况。

这其中没有击穿的状态主要包括了辉光类型的放电、电晕类型的放电和刷状类型的放电等模式,在此种状态之下电气设备尽管出现了一定程度上的放电情况,不过其综合绝缘水平依旧保持了比较理想的状态,这个时候如果能够迅速地去除放电的源头就能够有效防止相关设备受到更大的损坏。

间歇类型的击穿状态一般指火花类型的放电情况,在这个状态之下相关电气设备的绝缘能力已经出现了比较明显的劣化,已经不能再继续进行正常的使用了,这个时候如果能够迅速去除放电的源头并且及时更换出现绝缘问题的相关设备,则能够有效预防事故问题的继续恶化。

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析高压开关柜内部电气设备局部放电特性的检测对于提高开关柜的安全性和可靠性非常重要。

局部放电是指在电气设备绝缘中的局部区域产生的放电现象。

如果局部放电得不到及时发现和处理,会导致设备损坏甚至引发火灾等事故。

探析高压开关柜内部电气设备局部放电特性的检测方法显得尤为关键。

一种常用的检测方法是利用超声波传感器来检测局部放电声音。

由于局部放电产生的声音频率范围相对较高,通常在40 kHz以上,因此超声波传感器是比较适用的工具。

通过将传感器放置在开关柜内部,可以实时监测到局部放电产生的声音信号。

这种方法简单易行,对设备的影响较小,因此被广泛应用。

另一种常用的检测方法是红外热成像。

局部放电产生的放电区域具有一定的温升,可以通过红外热成像设备来观察和记录这些区域的温度变化。

通过对比不同时间的热像图,可以判断是否存在局部放电现象。

这种方法对设备没有直接接触,无损检测,且能够实现远距离观察,因此也是一种常用的方法。

还可以利用PD在线监测系统来检测局部放电。

PD在线监测系统是一种能够实时监测设备局部放电情况的系统。

它采用高精度的传感器和数据采集系统,能够将得到的数据进行实时分析和报警。

该系统对于设备的局部放电情况能够进行全面的监测和分析,且可以及时发出报警,有助于提前预防设备故障。

高压开关柜内部电气设备局部放电特性的检测具有重要的意义。

通过合适的检测方法,可以及时发现和处理局部放电现象,保证设备的安全和可靠运行。

在高压开关柜的运行和维护中,应重视局部放电的检测工作,并选择适合的检测方法进行应用。

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析一、高压开关柜内部电气设备局部放电的概念所谓电气设备局部放电,是指在电气设备内部由于绝缘系统受到损坏或者受到过电压等原因导致局部放电现象的产生。

局部放电通常表现为一种不规则的脉冲放电信号,其放电量虽然很小,但由于持续时间较短,却能够对绝缘系统造成严重的损害。

而在高压开关柜中,由于电气设备的特殊性,局部放电的产生往往更加隐蔽,因此对其进行及时准确的检测显得尤为重要。

二、高压开关柜内部电气设备局部放电的危害1. 对设备的损害局部放电会导致电气设备内部的绝缘系统受损,加速设备的老化和退化,严重的话甚至导致设备的损坏和故障。

这不仅会影响设备的使用寿命,还可能给生产和运行带来重大的安全隐患。

2. 对系统的影响高压开关柜作为电力系统中的重要设备,一旦发生局部放电,就会对整个系统的稳定性和安全性产生影响,甚至导致整个电力系统的故障。

这不仅会带来经济上的损失,还可能对相关设备和人员造成严重的伤害。

三、高压开关柜内部电气设备局部放电特性检测方法1. 传统电气检测方法传统的电气设备检测方法主要包括绝缘电阻测量、局部放电测量和介质损耗测量等。

局部放电测量是检测高压开关柜内部电气设备局部放电特性的常用方法之一。

局部放电测量的原理是通过检测放电电流和放电脉冲的性质来判断设备是否存在局部放电现象。

2. 基于超声波技术的检测方法随着科技的不断进步,基于超声波技术的局部放电检测方法逐渐成为研究和应用的热点。

超声波技术可以通过检测声波信号的频率、幅度和相位等参数,来判断设备是否存在局部放电现象,并且能够实现对设备进行非接触式的、高灵敏度的检测。

3. 基于红外热像技术的检测方法除了超声波技术,基于红外热像技术的局部放电检测方法也备受关注。

红外热像技术可以通过检测设备表面的温度分布情况,来发现因局部放电而产生的局部温升现象,从而判断设备是否存在局部放电现象。

四、高压开关柜内部电气设备局部放电特性检测的挑战和展望1. 检测精度的提升当前,局部放电检测技术在检测精度、灵敏度和准确性方面还存在一定的不足。

10kV配网开关柜局部放电的声电联合检测解析

10kV配网开关柜局部放电的声电联合检测解析

10kV配网开关柜局部放电的声电联合检测解析1. 引言1.1 背景介绍10kV配网开关柜是电力系统中重要的配电设备,其安全稳定运行对电网的正常运行具有至关重要的作用。

由于长期运行或其他因素的影响,10kV配网开关柜存在局部放电现象。

局部放电会导致开关柜内部电气设备的损坏,甚至引发火灾等严重后果,给电力系统的安全稳定运行带来威胁。

本文旨在探讨10kV配网开关柜局部放电的声电联合检测方法,分析其机理和原理,探讨影响因素,并通过实验方法和数据分析验证其有效性。

希望通过本研究对声电联合检测在10kV配网开关柜局部放电检测中的应用前景进行深入探讨,为提高电力系统的安全稳定性提供技术支持。

1.2 问题提出10kV配网开关柜局部放电是电力系统中常见的故障现象,其可能导致设备损坏甚至火灾等严重后果。

目前,传统的检测方法往往存在着检测精度不高、操作复杂等问题,无法满足实际需求。

如何有效地检测和定位10kV配网开关柜局部放电成为了一个亟待解决的问题。

1.3 研究目的研究目的是为了深入理解10kV配网开关柜局部放电现象的机理,探究声电联合检测技术在该领域的应用价值,进一步提高局部放电检测的准确性和可靠性。

通过对局部放电机理的分析,可以帮助我们更好地认识局部放电的特点和规律,为后续的实验设计和数据分析提供理论支持。

声电联合检测的原理是通过同时监测声波和电信号,结合两种信号的特点来判断局部放电的位置和类型,从而实现更加精准的故障诊断和预防。

本研究的目的是通过实验方法与步骤的设计和实验结果与数据分析的验证,验证声电联合检测在10kV配网开关柜局部放电检测中的有效性和可靠性,为未来的应用提供科学依据。

通过深入研究局部放电现象和声电联合检测技术,我们的研究目的是为了提高电网运行的安全性和稳定性,促进电力行业的发展和进步。

2. 正文2.1 10kV配网开关柜局部放电的机理分析10kV配网开关柜局部放电是指在10kV配电网络中开关柜设备中出现的放电现象。

高压开关柜的局部放电和绝缘性能测试方法研究

高压开关柜的局部放电和绝缘性能测试方法研究

高压开关柜的局部放电和绝缘性能测试方法研究高压开关柜是电力系统中重要的设备之一,用于控制和保护电力设备、实现电力系统的分支和控制,确保电力系统的可靠运行。

高压开关柜的局部放电和绝缘性能测试是保证开关柜正常工作和使用寿命的重要手段。

本文将针对高压开关柜的局部放电和绝缘性能测试方法进行研究。

首先,我们将介绍高压开关柜的局部放电测试方法。

局部放电是指在绝缘系统中的局部区域产生的电弧放电。

局部放电测试是评估绝缘系统质量的常用方法。

常见的局部放电测试方法包括穿刺法、功耗法和超声波法。

穿刺法是通过在绝缘系统中插入探针,通过测量产生的充电和放电电流来评估绝缘系统的质量。

功耗法是通过测量绝缘系统的功耗来评估绝缘系统的质量。

超声波法是利用超声波的能量来检测绝缘系统中的局部放电现象。

各种方法都有其适用的场景和优缺点,选择合适的方法进行测试是至关重要的。

其次,本文将探讨高压开关柜的绝缘性能测试方法。

绝缘性能是指绝缘系统抵抗电流穿过的能力。

高压开关柜的绝缘性能测试是评估其绝缘质量的关键环节。

常用的绝缘性能测试方法包括绝缘电阻测量、绝缘强度测量和局部放电测量。

绝缘电阻测量是通过测量绝缘材料的电阻来评估绝缘性能,可分为直流电阻和交流电阻测试。

绝缘强度测量是通过施加一定的电压或电流来测试绝缘系统的负荷能力和绝缘强度。

局部放电测量是通过检测绝缘系统中的局部放电现象来评估绝缘性能。

综合应用这些测试方法可以全面评估高压开关柜的绝缘性能。

在实际测试过程中,需要注意以下几点。

首先,确保测试设备和仪器的精确度和可靠性。

因为局部放电和绝缘性能测试是评估高压开关柜质量的重要手段,所以测试设备和仪器的精确度和稳定性非常重要。

其次,选择合适的测试电压和测试时长。

测试电压应该根据高压开关柜的额定电压和绝缘材料的电气特性来确定。

测试时长应该足够长以捕捉到局部放电和绝缘性能的变化趋势。

另外,测试环境应该控制在理想的温度和湿度范围内,以保证测试结果的准确性。

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究

高压开关柜局部放电检测技术研究在高压开关柜的运行过程中,由于各种原因会产生局部放电现象,局部放电会损坏绝缘材料,影响设备的正常运行。

研究高压开关柜局部放电检测技术对于保障电力系统的安全运行具有重要意义。

一、局部放电的原因及危害局部放电是指在电绝缘体中的一部分区域内,由于电场强度过高或电压波形过陡,导致局部气体击穿形成的电流放电。

局部放电主要有以下几个原因:1.绝缘结构缺陷:包括缺陷绝缘材料、绝缘结构缺陷等。

2.外部刺激:如过电压、潮湿环境等。

3.操作和维护不当:如操作误差、维护不及时等。

局部放电对设备的危害主要有以下几个方面:1.损坏绝缘材料:局部放电会使绝缘材料受到损坏,降低绝缘强度,影响设备的安全运行。

2.增加电流损耗:局部放电会增加电流损耗,使整个电气系统的能耗增加,降低设备的效率。

3.引起设备故障:局部放电如果得不到及时发现和处理,可能引起设备的故障,影响电力系统的稳定运行。

二、现有的局部放电检测技术为了及时发现和处理高压开关柜中的局部放电故障,目前已经发展出了多种局部放电检测技术。

常见的局部放电检测技术主要有以下几种:1.电磁波法:通过检测局部放电所产生的电磁波信号来判断是否存在局部放电。

该方法可以实现在线监测,但受环境干扰较大,检测精度较低。

三、高压开关柜局部放电检测技术的研究方向目前,高压开关柜局部放电检测技术还存在以下几个问题亟待解决:1.提高检测精度:目前的局部放电检测技术在检测精度上还有待提高,特别是对于微弱局部放电的检测。

2.降低干扰影响:目前的局部放电检测技术受到环境干扰的影响较大,需要进一步研究如何降低干扰对检测结果的影响。

3.提高实时性:目前的局部放电检测技术大多需要离线处理数据,缺乏实时性,需要进一步研究如何实现实时监测。

4.降低成本:目前的局部放电检测技术在设备安装和维护成本上较高,需要进一步降低成本,提高技术的经济性。

未来的高压开关柜局部放电检测技术研究应该聚焦于提高检测精度、降低干扰影响、提高实时性和降低成本。

开关柜局部放电监测系统的研究

开关柜局部放电监测系统的研究

开关柜局部放电监测系统的研究开关柜是电力系统中的重要组成部分,承担着电能输送和保护设备的功能。

开关柜在长期运行过程中,由于电器设备的老化、松动、缺乏维护等原因,容易出现故障。

开关柜故障一旦发生,不仅会引起电力系统的停电,还会造成设备的损坏和人身伤害。

因此,对开关柜的运行状态进行监测和预警,对于提高电力系统的可靠性和安全性具有重要意义。

开关柜局部放电监测系统是一种用于实时监测开关柜内部局部放电信号的技术。

局部放电是指在电气设备或介质中局部出现的电击穿现象,是一种电气故障的早期现象。

通过监测开关柜的局部放电信号,可以及时发现潜在故障,采取相应措施进行修复,从而防止故障的进一步发展,确保设备的安全运行。

1.局部放电信号的特征提取和分析:局部放电信号具有较低的幅值和频率,同时还受到背景噪声的干扰。

研究人员需要提取局部放电信号中的特征参数,如幅值、频率、波形形状等,以便于对其进行分析和识别。

2.开关柜的局部放电监测装置设计:开关柜的结构和工作环境具有一定的特殊性,因此需要设计专门的局部放电监测装置来适应不同的应用场景。

监测装置应包括感应电缆、传感器、数据采集和处理单元等部分,能够稳定地采集和传输局部放电信号。

3.局部放电诊断方法和算法研究:通过对局部放电信号的分析,可以判断出故障的类型和位置,从而指导后续的维修工作。

研究人员需要开发一套有效的诊断方法和算法,用于对局部放电信号进行识别和定位,从而实现故障的精确诊断。

4.开关柜局部放电监测系统的应用和推广:开关柜局部放电监测技术的应用,有助于提前发现故障,减少事故的发生。

因此,需要将研究成果进行实际应用,并进行推广和普及,以提高电力系统的运行安全性。

总之,开关柜局部放电监测系统的研究是一项复杂而重要的工作。

通过对开关柜的局部放电信号进行监测和分析,可以实现设备故障的早期预警和精确定位,从而提高电力系统的可靠性和安全性。

随着科学技术的不断进步,开关柜局部放电监测系统的研究也将得到进一步发展和完善。

开关柜局部放电检测技术研究

开关柜局部放电检测技术研究

开关柜局部放电检测技术研究开关柜可以直接为用户提供电能,其运行的安全性与可靠性,直接影响着供电质量,近年来,由于开关柜故障引起的安全问题屡见不鲜,这些绝缘缺陷从发展到发生,会经历一个漫长的过程,因此,加强开关柜的局部放电检测尤为重要。

本文就开关柜局部放电检测技术的应用展开分析。

标签:开关柜;局部放电检测技术;应用高压开关柜是实行供电的基本设备之一,它的运行是否稳定关系着供电的稳定性,如果开关柜产生故障可以引发事故,可能会造成很大的损失,一般情况下,在发生故障之前,开关柜的局部先发生放电的现象,根据放电的状态可以确定绝缘部位是否发生损伤,对开关柜实行检测是很有必要的。

由于开关柜的内部系统中还可能存在绝缘的问题,这样极易引发线路的接触不良,而且直接影响到供电网络的安全性。

结合局部放电检测技术可以提高相关设备的管理水平,可以保障开关柜顺利投入到正常的运行中。

一、局部放电检测技术的基本原理(一)地电波原理开关柜发生放电现象的时候,产生的电量会先聚集到一起,然后和金属部分进行严密的连接。

紧接着电流脉冲向各个方向流通,在导体的表面形成快速的传播。

如果是内部放电,电量会发生在接地的内表面之上,当屏蔽层的电量产生连续流通时,很难检测到放电的信号,当绝缘端出现破损的时候,产生的电磁波就能够传达到开关柜的外面,然后形成暂态电压,形成的电压脉冲会传递到地下去。

在高压电气设备当中,如果绝缘部分发生放电现象,导电系统和接地部分会形成少量的电容放电,这种电量是很小的,放电产生的时间也更短,对于这种类型的放电脉冲,被检测的设备不可以被认为是一个整体,只能将它当作是一条传输电的电线,这样可以更容易检测分布电容,感知上面的电感。

局部一旦产生放电现象,放电产生的电流和电磁波会产生联系,利用电容性探测器可以完好地检测到放电脉冲。

(二)超声波原理超声波已经超出了人类听力的极限,应用超外差技术就可以将超声波转换成人类可以听到的声音。

当设备产生局部放电时,电击穿立即增大,严重的情况下产生颗粒运动频繁,运动的颗粒不断地撞击外壳,然后产生出机械波,放电现象会通过气体产生压力,然后随着压力波产生了相应的超声波,外面安装的传感器可以很快接收到超声波的信号,如此才可以检查到故障。

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析

高压开关柜内部电气设备局部放电特性的检测探析摘要:高压开关柜在工作过程中,内部电气设备可能产生局部放电,如果不及时检测和处理,可能会导致设备失效,造成设备故障或事故。

本文通过对高压开关柜内部电气设备局部放电特性的检测探析,总结了常见的局部放电检测方法和技术,介绍了局部放电检测的目的、检测指标、检测设备及检测标准。

本文的研究成果可以为高压开关柜的故障预防和保护提供科学参考,并为相关领域的科学研究提供一定的理论依据。

1、引言高压开关柜作为电力系统中的重要设备之一,主要用于控制和分配电力。

在开关柜内部,有大量的电气设备,例如断路器、隔离开关、熔断器、电缆等,这些设备的高效运转是保证电力系统稳定运行的重要条件之一。

然而,在高压开关柜的使用过程中,由于各种原因,这些设备可能会产生局部放电现象,如果不及时检测和处理,局部放电可能会扩大,并最终导致设备失效,造成事故或故障。

因此,对高压开关柜内部电气设备的局部放电进行检测,有助于保障电力系统的安全稳定运行,提高工作效率,降低维护成本。

2、局部放电的概念及特点局部放电指的是在介质中的局部地区,电场大到足以使该点断电后产生局部放电现象,通常是指部分放电。

局部放电可以分为表面放电和体内放电两种类型。

表面放电是指介质表面形成电弧放电或放电纹;体内放电是指介质内部的放电。

局部放电的特点是局部性强、能量密度高、时间短,且放电区域相对较小,通常不会烧坏整个设备,但如果不及时处理,局部放电可能会扩大,并最终导致设备失效。

3、局部放电的检测方法及技术局部放电检测是指通过特定的仪器和设备,对高压开关柜内部电气设备的局部放电现象进行定量或定性检测的过程。

局部放电检测的目的是为了及时发现电气设备内部的局部放电现象,以便及时采取有效的措施,保障设备的可靠正常运行。

常见的局部放电检测方法和技术主要有以下几种:(1)电容法:电容法是一种基于高精度的电容测量原理,通过对介质内部的电容进行测量,检测局部放电现象。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5 结论
1) 通过模拟干扰源试验数据分析选定了 1 ~ 5 dB,6 ~ 10 dB,11 ~ 15 dB,16 ~ 20 dB 4 种背景干 扰值,并在此基础上进行了脉冲电流法与 TEV 检 测技术的对比实验。
2) 将脉冲电流法与 TEV 检测技术进行综合检 测,不仅可以反映 TEV 检测结果的准确性,同时 也有利于建立 dB-pC 数据库,从而将 TEV 所检测 的结果转化为视在放电量 pC 值。通过不同频段下 的经验公式换算 pC 值可以直接反映局部放电活动 的强弱。
Research and analysis on partial discharging of switch cabinet
LI Zhi-yu1 ,HUANG Zhong-kang2 ,MAO Wen-qi3 ,DENG Ji1 ,QI Fei1 ( 1. Hunan Electric Power Corporation Research Institute,Changsha 410007,China;
从经验公式可以看出,在 4 个频段下对应关系 均为指数形式,且随着干扰增大,相同局部放电量 时对应的 dB 值也会增大,只是增大的形式是非线 性的。在现场检测中,可以通过采用以上经验公式 把实际测量中的 dB 值转换成 pC 值,通过 pC 值大 小判断开关柜绝缘缺陷的严重程度。
( a)
( d)
图 4 不同背景值范围典型数据曲线
根据电磁感应原理,电磁波在空间传播时,遇 到导体时会在导体上产生感应电流,且感应电流的 频率与激励电磁波的频率相同。因此局部放电产生 的电磁波会在柜体 ( 接地屏蔽) 的内表面激发脉 冲电流,其幅值大小、频率等参数与所产生的电磁
收稿日期: 2012-07-10
·15·
第 33 卷第 1 期
湖南电力
摘 要: 在理论分析脉冲电流法和 TEV 检测法的检测特性的基础上,实验研究在模拟 开关柜运行有电磁干扰的工况下,局部放电量 pC 值与 TEV 检测的 dB 值的关系,为现 场开关柜局部放电检测和评价提供依据。 关键词: 金属铠装式; 开关柜; 局部放电; 暂态; 对地电压 ( TEV) ; 脉冲电流法 中图分类号: TM56 文献标识码: B 文章编号: 1008-0198( 2013) 01-0015-03
第 33 卷第 1 期
湖南电力 HUNAN ELECTRIC POWER
doi: 10. 3969 / j. issn. 1008-0198. 2013. 01柜局部放电检测分析
黎治宇1 ,黄忠康2 ,毛文奇3 ,邓集1 ,齐飞1 ( 1. 湖南省电力公司科学研究院,湖南 长沙 410007; 2. 华中科技 大学,湖北 武汉 430074; 3. 湖南省电力公司,湖南 长沙 410007)
·16·
第 33 卷第 1 期
黎治宇等: 开关柜局部放电检测分析
2013 年 2 月
范围而非某一固定背景值,这样选取更能便于现场 测量运用。
在不同 背 景 范 围 值 下, 通 过 多 组 实 验 数 据 比 较,将测得的数据拟合成相关经验公式:
在背景值范围为 0 ~ 5 dB 时,经验公式为 y = 297. 6e0. 1087x ; 在背景值范围为 6 ~ 10 dB 时,经验 公式为 y = 75. 531e0. ; 1331x 在背景值范围为 11 ~ 15 dB 时,经验公式为 y = 37. 145e0. ; 148x 在背景值范 围为 16 ~ 20 dB 时,经验公式为 y = 10. 376e0. 1652x , 不同背景值下典型数据曲线如图 4。
开关柜局部放电 〔J〕. 高电压技术,2010,36 ( 10 ) : 2460-
2466.
〔3 〕 Davies Neil,Tian Yuan,Yin Tang Joe Chenung. Non-intrusive
( b)
partial discharge measurements of MV switchgears 〔C 〕. IEEE
3) 下一步将对不同地点和不同类型的开关柜 实地普测收集相关数据,并通过典型开关柜局部放 电检测结果对比,进一步验证公式的可执行性。
参考文献
〔1〕 王国利,郝艳捧,等. 电力变压器超高频局部放电测量系统
〔J〕. 高电压技术,2001,27 ( 4) : 23-25.
〔2〕 任明,彭华东,陈晓清,等. 采用暂态对地电压法综合检测
4 实验结果与分析
图 2 干扰源电路原理图
绝缘缺陷检测的实验装置如图 3 所示,该装置 由干扰源和脉冲电流法测 PD 的基本回路组成。其
受现场环境影响,干扰源所产生的背景值存在 波动,无法固定在具体数值频段。多次试验的数据 分析计 算 表 明,在 1 ~ 5 dB,6 ~ 10 dB,11 ~ 15 dB,16 ~ 20 dB 的数值范围内的背景值下,所测 pC 值与 dB 值的关系都基本相似,故采用的是背景值
基于现场存在诸多干扰源的情况,模拟实验时 宜采用无屏蔽室进行试验。考虑现场相邻间隔和其 它设备运行或放电的干扰来源,设置干扰源为表面 放电 ( 棒-板电极) 和电晕放电 ( 尖-板电极) 组 成的复合局放的电极装置。设置模型见图 2。
图 3 脉冲电流法与 TEV 综合测试电路原理图
3 放电幅值与 pC 值的关系
International Conference on Condition Monitoring and Diagnosis.
Beijing,China. 2008: 385-388.
〔4〕 乔进朝,王进锁,樊毅. 开关柜非嵌入式局部放电在线检测定
位研究 〔J〕. 山西电力,2008 ( 5) : 24-26.
金属铠装式开关柜设计技术成熟,成本低,占 地面积小,因而被广泛运用。但受制造工艺或水平 的限制,使得其内部往往存在绝缘薄弱的区域。在 长期运行中因毛刺、小气隙等影响会产生局部放电 现象,并逐渐使绝缘劣化,加速绝缘材料老化,最 终导致绝缘击穿,造成设备故障或事故。
现场对开关柜设备按照常规方法进行局部放电 测量不仅操作困难且严重影响运行工况,逐台测量 更不切实际。为加强 10 ~ 35 kV 高压开关柜局部放 电检测,准确判断设备状态,提高其运行可靠性。 文章介绍了在实施人工干扰源模拟开关柜现场运行 工况条件下,采用 4 种复合干扰模式,对比 TEV 技术的检测值与脉冲电流法的检测值,从而总结相 关规律,使 TEV 所测 dB 值与视在放电量 pC 值相 对应,进而分析其绝缘缺陷严重程度的方法。
作者简介
黎治宇( 1985— ) ,男,工程师,主要从事高压开关及过电压等 试验研究工作。
( c)
·17·
1 开关柜局部放电检测原理
1. 1 脉冲电流法 由于脉冲电流法对于信号的突变反应灵敏,能
准确地检测到局部放电现象,因此可以通过脉冲电 流的统计特征和实际测量波形来判断局部放电的严 重程度。但是对于实验室以外的现场测量,由于受 到无线电、其它设备电磁场的干扰,该方法所测值 不能准确反映被试品的真实局放值,且操作实行困 难不适合现场运用。 1. 2 暂态对地电压法
局部放电检测都是测量放电时高压导体产生的 视在放电量 ( 即转移电荷) ,放电幅值一般都是以 皮库 ( pC) 来表示,而且通常是在几纳秒内完成 的。在传统的局部放电检测的检测频率 ( 一般为 10 ~ 300 kHz) 上,各种高压仪器 ( 除长电缆外) 都可等效为集中电容。传统方法只能检测出电压的 变化与放电量大小。TEV 是基于电磁波技术的一 种检测手段,也是一种非接触式的方法,因受外界 干扰影响较大,无法直接定量,其读数通过换算后 采用 “dB” 表示,且实际中很难把 dB 读数与 pC 值进行直接换算〔4〕,因此针对 TEV 方法的特点在 不同干扰频段下进行比较性检测,建立 TEV 在不 同频段下所测值和实际 pC 值的数据库,总结出相 关规律,从而在实际的运用中,可以利用不同频段 下的经验公式将实测的 TEV 值转换至数据库中的 pC 值,进而确定局部放电的严重程度。
图 1 TEV 的产生及检测示意图
2 设置不同频段干扰源的目的和方法
2. 1 设置干扰源的目的 开关柜设备在运行过程中,用 TEV 法检测绝
缘缺陷时,现场采集到的局放信号是由绝缘设备内 部的缺陷和外界干扰共同产生的。现场可能存在多 种干扰,如送电线路的电晕放电,无线电广播的电 磁波,开关的开闭,测试区高压线放电,导体接触 不良等。这些信号综合后会在被试品周围形成不同 频段的干扰,根据 现 场 经 验,干 扰 一 般 为 0 ~ 20 dB。当现场 TEV 测量出现频段不同的干扰时,所 测开关柜 TEV 值与实际局放程度的关系如何不得 而知,通过设置不同频段的干扰源进行模拟试验, 寻找相关规律,总结经验公式,对于现场实际测量 判断开关柜局部放电程度有重要意义〔2〕。 2. 2 设置干扰源的方法
中 Cx 代表钢体盒中试品电容,钢体盒为小容积不 锈钢可密封盒体 ( 尺寸为 9 cm × 6. 5 cm × 10 cm) ; Ck 代表耦合电容; Zm 代表检测阻抗; Z 代表低通 滤波器; Ut 代表无晕高压试验变压器供给的交流 高电压〔3〕; TEV 检测采用的是手持巡检仪。
测量装置采用的是脉冲电流法并联测试回路, 并联回路中通过试品的工频电流不经过检测阻抗, 因此在试品容量大或者容易发生击穿或闪络时,用 并联回路较为安全。试验的基本原理是: 在一定电 压作用下的试品 Cx 中产生的局部放电电流脉冲流 过检测阻抗 Zm,然后把 Zm 上的电压加以放大后送 至仪器 pD 进行测量。同时通过 TEV 技术检测试品 Cx 的局部放电。
2. Huazhong University of Science and Technology,Wuhan 430074,China; 3. Hunan Electric Power Corporation,Changsha 410007,China)
