房屋建筑施工图的画图步骤
土木工程制图第11章房屋建筑施工图
11.3
2.墙体和柱
墙体和柱围合出各种形状的房间，显示了建筑空间 的平面组成，是平面图的主要内容。墙体指各种材料的 承重墙和非承重墙，包括轻质隔断及某些斜坡屋面(如 利用坡屋顶空间的阁楼层)。柱指各种材料的承重柱、 构造柱等。
11.2 总平面图
表11-3 总平面图中的常用图例
名称
图例
说明
原有建筑物
用细实线表示
计划扩建预留地
用中粗虚线表示
拆除的建筑物 挡土墙
用细实线表示 挡土在突出的一侧
铺砌场地
11.2 总平面图
表11-3 总平面图中的常用图例
名称
图例
说明
人行道
雨水口与消火栓 井
围墙及大门
上图表示雨水口，下图表示消火栓 井
7.引出线
引出线应以细实线绘制，宜采用水平方向的直线或 与水平方向成 30°、45°、60°、90°的直线，或经上述角 度再折为水平线。文字说明宜注写在水平线的上方，如 图11-14(a)所示，也可注写在水平线的端部，如图1114(b)所示。同时引出几个相同部分的引出线，宜互相平
11-14(c) 射线，如图11-14(d)所示。索引详图的引出线应与水平 直径线相连接。
图11-9 索引符号
11.1 房屋建筑施工图概述
详图符号的圆应以直径为14 mm的粗实线绘制。按下列规定编号：
①当详图与被索引的 图样同在一张图纸上 时，应在详图符号内 用阿拉伯数字注明详 图的编号，如图11-11
(a)
建筑施工图的绘制步骤和方法 毕业设计论文
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
建筑施工图的绘制
建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。
3．简述建筑立面图的绘制内容和绘制方法。
4．简述建筑剖面图的绘制内容和绘制方法。
5．简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。
建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下：（1）图名、比例。
（2）纵横定位轴线及其标号。
（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。
（4）建筑物的门窗开启方向及其编号。
（5）建筑平面图中的各项尺寸标注和高程标注。
（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。
（7）剖面图的剖切符号及编号。
（8）详图索引符号。
（9）施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
3.3施工图的绘制与识读
施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。
一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。
1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。
对施工图的内容和数量要作全面的安排,防止重复和遗漏。
2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。
建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。
3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。
在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。
若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。
4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。
例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。
2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。
②画墙、柱、门、窗。
③画细部,如入口台阶、散水、门的开启方向等。
④画剖切位置线、尺寸线,安排注字位置。
⑤标注局部详图索引符号。
⑥注写尺寸、文字。
2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。
②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。
CAD施工图详细画法大全
CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

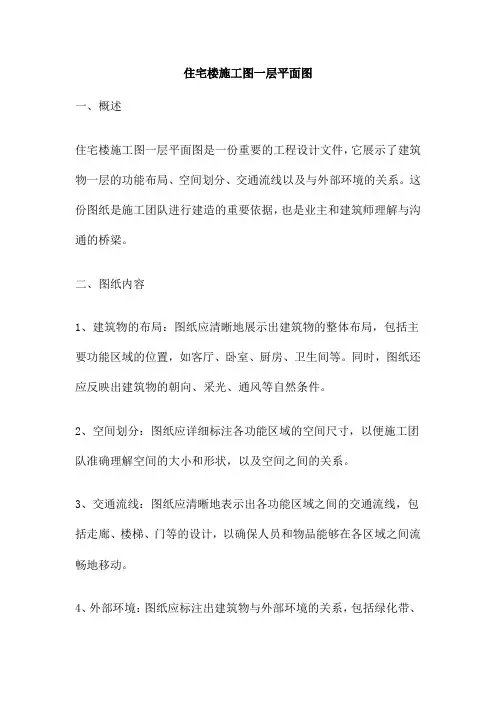

住宅楼施工图一层平面图
住宅楼施工图一层平面图一、概述住宅楼施工图一层平面图是一份重要的工程设计文件，它展示了建筑物一层的功能布局、空间划分、交通流线以及与外部环境的关系。
这份图纸是施工团队进行建造的重要依据，也是业主和建筑师理解与沟通的桥梁。
二、图纸内容1、建筑物的布局：图纸应清晰地展示出建筑物的整体布局，包括主要功能区域的位置，如客厅、卧室、厨房、卫生间等。
同时，图纸还应反映出建筑物的朝向、采光、通风等自然条件。
2、空间划分：图纸应详细标注各功能区域的空间尺寸，以便施工团队准确理解空间的大小和形状，以及空间之间的关系。
3、交通流线：图纸应清晰地表示出各功能区域之间的交通流线，包括走廊、楼梯、门等的设计，以确保人员和物品能够在各区域之间流畅地移动。
4、外部环境：图纸应标注出建筑物与外部环境的关系，包括绿化带、道路、停车场等的设计，以实现与周围环境的和谐共生。
三、阅读和理解图纸理解和阅读这份图纸需要专业的知识和经验。
对于非专业人士而言，可能难以理解所有的细节和标注。
但是，通过与建筑师和施工团队的交流，可以更好地理解图纸的含义和重要性。
四、保护和使用这份图纸是建筑师的智慧结晶，也是施工团队的重要工作依据。
因此，应当妥善保管和使用。
任何修改或使用都应遵循相关的法律和规定，以保护知识产权和施工安全。
总的来说，住宅楼施工图一层平面图是建筑设计和施工过程中的重要环节。
它不仅反映了建筑师的设计理念和规划布局，也为施工团队提供了明确的施工指导。
通过理解和遵守相关的规定和法律，我们能够更好地保护和使用这份宝贵的资源。
某住宅楼建筑施工图、结构施工图标题：某住宅楼建筑施工图与结构施工图详解一、概述本篇文章将详细阐述某住宅楼的建筑施工图和结构施工图。
这两种施工图对于建筑设计和施工都至关重要，它们明确了各个部分的施工工艺、材料选择以及构造方法。
通过深入了解这些图纸，我们可以更好地理解整个住宅楼的建设过程。
二、建筑施工图建筑施工图是住宅楼建设过程中的首要环节，它提供了建筑物的整体设计方案，包括立面、剖面、平面以及各个细节部分的详细尺寸和构造方法。
CAD施工图标准制图步骤
CAD施工图标准制图步骤1、量房前准备测量工具:画板、钢卷尺、测距仪、照像机、指南针、笔等。
2、应向物管部门了解拆除部位状况及电梯可否使用。
3、注明小区名称、客户姓名、单元幢号和楼层数。
4、进入房内，应先了解户型结构，再开始画图。
5、在标注的时候，文字和标高尽量标注在外面。
6、标注尺寸时，按长宽高来标注。
MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W 宽 H高 L长 KSDJDH可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高CSWDH存水弯地高 HLH护栏高阳台无窗的梁底标高字母统一用CDH表示 DL地梁TH台高7、有拆除项目较多时，应在拆除后到现场复核尺寸。
8、制作图时，应按公司统一标准和要求进行绘制。
9、所有标注中，应以公司统一材料代码进行标注。
10、在标注中，有特殊要求时，可用文字标注。
11、图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。
12、制图内容分为三类:第一类为平面类:(封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)第二类为立面类:(每个区域的立面图都要绘制。
)第三类为剖面类:(剖面图、节点大样图)。
13、在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。
14、在设计和制图中，相关的要求和规范按公司制度执行。
原始平面图:1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项:(1) 配电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
《建筑制图与识图》--第八章-建筑施工图
第八章建筑施工图第1—2节 8—1 概述8-2 建筑总平面图一.教学目标了解房屋的组成，房屋施工图的设计过程、设计内容。
熟识施工图中常用的各种符号。
掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。
二。
教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。
三。
教学难点有序地讲解房屋的组成，不显得杂乱无序。
索引符号的使用学生容易混淆。
总平面图的图示内容应事先整理好讲解的顺序。
四。
布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。
房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标"的规定,用正投影方法详细准确地画出的图样。
它是用以指导施工的一套图纸，所以又称为“施工图"。
一。
房屋的组成及其作用组成:基础（梁）、回填土（不是房屋的一部分)，墙（内外墙）、地面、楼面、屋面(隔热层、女儿墙、檐口线)、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门(房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。
注意前后顺序的安排.二。
施工图的产生及其分类房屋建造需两个阶段：设计、施工。
房屋建筑图(施工图）的设计也需两个阶段:初步设计、施工图设计。
(对一些复杂工程,还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备）（一）初步设计阶段1。
设计前的准备2.方案设计3。
绘制初步设计图（二)施工图设计阶段—-注意是将已经批准的初步设计图，按照施工的要求给予具体化。
一套完整的施工图，应包括：1.图纸目录2.设计总说明3.建筑施工图（建施）4。
结构施工图（结施）5。
建筑装修图6.设备施工图（设施）三.施工图的图示特点1。
施工图中的各图样，主要是用正投影法绘制。
2。
房屋形体较大，施工图一般采用较小比例绘制。
谈建筑工程审图要点及绘制建筑施工图的步骤和方法
谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
建筑施工图制图标准规范
2.总平面图部分图例
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预 留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料 露天堆场
其他材料露天堆 场或露天作业场
铺砌场地
敞棚或敞廊
2.总平面图部分图例（续）
被挡土在短线侧
围墙及大门
X 105.00 Y 425.00
测量坐标
烟囱
A 105.00 B 425.00
3-1 3-2 3-3 3-4 3-5 3-6
3-B
3
3-A 1-E
1
1-C 1-B 1-A
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2
2、定位轴线（续2）
5
4
圆形平面图编号 径向宜
用阿拉伯数字从左下角开始，逆
时针顺序编写；圆周轴线用大写
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图 4、平面图（镜像） 顶棚平面图宜用镜像投影法绘制。
四、图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
北 拆除的建筑物
A100.00 围墙
楼层数
道路
34.60 52.30
A86.83
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
建筑施工图制图规范
6.3 建筑立面图
+ 另外也可按建筑立面图两端定位轴线 编号来确定，如①～18立面图和D～A立 面图等，分别见图6.7和图6.8所示。
+ 一座建筑物是否美观，很大程度上取 决于它在主要立面上的艺术处理，包括造 型与装修是否优美。在设计阶段，立面图 主要是用来研究其外形艺术处理的。在施 工图中，它主要反映房屋的外貌和立面装
Back
6.2 建筑平面图
图6.建筑平面图的绘制方法与步骤
+ （1）选定比例与图幅进行图面布置。 根据房屋的复杂程度与大小，选定适当的 比例，并确定图幅的大小。要注意留出标
+ （2）画铅笔图稿。用不同硬度的铅 笔在绘图上画出的图形称为“底图”。其
6.2 建筑平面图
+ 横向编号应用阿拉伯数字标写，从左 至右按顺序编号；纵向编号应用大写拉丁 字母，从前至后按顺序编号，如图6.4所示。 拉丁字母中的I、O、Z不能用于轴线号，以 避免与1、0、2
+ 除了标注主要轴线之外，还可以标注 附加轴线。附加轴线编号用分数表示，如 图6.5（a）。两根轴线之间的附加轴线，以 分母表示前一根轴线的编号，分子表示附 加轴线的编号。如图6.5（b）。
6.2 建筑平面图
+ 2. + 在建筑工程施工图中，凡是主要的承
重构件如墙、柱、梁的位置都要用轴线来 定位。根据《房屋建筑制图统一标准》的 规定，定位轴线用细点长画线绘制。 + 轴线编号应写在轴线端部的圆圈内， 圆圈的圆心应在轴线的延长线上或延长线 的折线上，圆圈直径为8mm，详图上用 10mm。平面图上定位轴线的编号宜标注在 图样的下方及左侧。
6.1 概述
Back
6.1 概述
Back
6.2 建筑平面图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
1230
120 120
120
1500
单扇外开 平开门
120
双扇单面 弹簧门
C-2
120M-1ຫໍສະໝຸດ B北31
2
平面图1:50
3、立面图的画图步骤
（1）画地坪线、根据平面图画首尾定位轴线及外墙线
（2）依据层高等高度尺寸画各层楼面线（为画门窗洞口、标 注尺寸等作参照基准）、檐口、女儿墙轮廓、屋面等横线
（3）画房屋的细部 如门窗洞口、窗线、窗台、室外阳台、 楼梯间超出屋面的小屋（冲层或塔楼）、柱子、雨水管、、外 墙面分格等细部的可见轮廓线 （4）布置标注 布置标高（楼地面、阳台、檐口、女儿墙、 台阶、平台等处标高）、尺寸标注、索引符号及文字说明的位 置等，只标注外部尺寸,也只需对外墙轴线进行编号，按要求 轻画字格和数字、字母字高导线
（5）检查无误后整理图面，按要求加深、加粗图线 （6）书写数字、图名等文字 。
（后两项待平、立、剖全部底稿图完成后一起进行）
120 360 600 120 120
4.120 600 3.520 2.800
900 2500 150
500
500
120
3.520
3.400 2.500
4270
3520
1.000 ±0.000 150
D
C
6240 1800 3300
在加深图线之前 , 一定 接待室 ﹢图 它们分别表 要整理和清洁 面!!
M-3
0.000 3060
休息室
500
1010 500
值班室
C-1 M-2
240
示什么门?
1420 120 500 1000
1000
A
240
380
370
1300
7600
-0.150
2
120 600 2100 3300 8640 600 1350 2400 5100
⑧书写图上所有的文字,完成全图。
7.
4.120
600
500 3.200
3.400
500
120 600
3.520
3.400 2.800
在加深图线之 前 , 一定要整理 和清洁图面!!
±0.000
2500
1800
3520
4270 1.000 ±0.000 －0.150
150
1000
1300
1500
6000
4500
A
B
D
1-1剖面图 1:50
（后两项待平、立、剖全部底稿图完成后一起进行）
2
120 240 120 1200 1000 1100 1360 1000
490
1
120 1000 1250 120
C-2
2400 2700 2700 120 2040 240 900 4260 240 240
C-2
4860
C-2
240 4000 4500
150
5、画楼梯平面图底稿图作图步骤:
①将各层平面图对齐，根据楼梯间的开间、进深画定位轴线;
②画墙身厚度、门窗洞位置线及门的开启线;
③画楼梯平台宽度、梯段长度及梯井宽度等位置线； ④用等分平行线间距的几何作图方法,画楼梯的踏面线（n-1） 等分梯段长度,画出踏面，注意踏面步数为（n-1），n为楼梯 步级数,并画出上下行箭头线； ⑤画出梯井:注意底层平面、标准层平面、顶层平面中的区别; ⑥检查底稿并布置标注(尺寸标注及标高标注); ⑦加深及加粗图线,标注剖切位置符号及名称;
建筑平面图立面图剖面图 楼梯平面图的画图步骤
1、建筑平面图的画图步骤
（ )
（ )
（ )
（ )
（ 5）
2、平面图的画图步骤
（1）按开间、进深尺寸画定位轴线
（2）量墙厚画墙线 （3）确定柱断面、门窗洞口位置；画门的开启线，窗线定位 （4）画出房屋的细部(如窗台、阳台、室外、台阶、楼梯、雨 篷、阳台、室内固定设备等细部) （5）布置标注 对轴线编号圆、尺寸标注、门窗编号、标高符 号、文字说明如房间名称等位置进行安排调整。先标外部尺寸, 再标内部和细部尺寸，按要求轻画字格和数字、字母字高导线 （6）底层平面图需要画出指北针,剖切位置符号及其编号 （7）认真检查无误后，整理图面，按要求加深、加粗图线 （8）书写数字、代号编号、图名、房间名称等文字。
1000
1800
±0.000
－0.150
150
－0.150
1
①－③立面图
1:50
3
在加深图线之前 , 一定 要整理和清洁图面!!
4、剖面图的绘图步骤
⑴ 画室内外地坪线、被剖切到的和首尾定位轴线、各层楼面、屋面等；
⑵ 根据房屋的高度尺寸，画所有被剖切到的墙体断面及未剖切到的墙体等 轮廓 ⑶ 画被剖切到的门窗洞口、阳台、楼梯平台、屋面女儿墙、檐口、各种梁 如门窗洞口上面的过梁、可见的或剖切到的承重梁等的轮廓或断面及其它可 见细部轮廓 ⑷ 画楼梯、室内固定设备、室外台阶、花池及其它可见的细部
⑸ 布置标注 尺寸标注如被剖切到的墙、柱的轴线间距；外部高度方向的 总高、定位、细部三道尺寸；其它如墙段、门窗洞口等高度尺寸；标高标注 如室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等处的标高、索引 符号及文字说明等。按要求轻画字格和数字、字母字高导线
⑹ 检查无误后整理图面，按要求加深、加粗图线 ⑺ 书写数字、图名等文字 （后两项待平、立、剖全部底稿图完成后一起进行）
