PLC通过Modbus监控变频器的运行是工业中较常见的应用，本文以施耐德M340 PLC与ATV71变频器为例，简要介绍PLC与变频器之间Modbus 串行通信的过程，包括硬件接线、变频器参数设置、硬软件组态、上电调试等，实现在PLC上远程控制ATV71变频器的故障初始化，启动/停止，正转/反转，频率给定等。
1、M340与ATV71的Modbus连接
只需要一根标准的RJ45双绞线作为通信电缆即可，一端插入ATV71的Modbus通信端口，另一端插入M340 CPU上的串口，连接如下：
2、M340硬件组态
双击CPU上的串口，打开进行Modbus Master组态
组态串口为Modbus主站，设置和ATV71变频器中的通信参数设置保持一致，如下表：。
(完整版)施耐德变频器Modbus通讯概要(中文).docx
ATV303 Modbus 通讯概要刘允松李平下面列出ATV303变频器做Modbus通讯时的要点和注意事项：一、 RS485 口定义ATV303集成RS485 串行通讯口，并驻留Modbus RTU串行通讯协议，允许其与主流上位机通讯。
RS485口的物理形式是RJ45。
针脚排列定义如图 1 所示。
图 1其中 4 和 5 是数据发送 /接收口，也是Modbus 通常使用的。
8 是 GND ，在做 Modbusbus 通讯时通常要求接上，可以提高通讯质量。
7 可以由变频器提供 10V 电源，用来外拉面板或某些型号的232/485 的转换头使用。
此 RJ45 口除 Modbus 通讯外的其它用途：1.可以用来外拉面板（型号为VW3A1006 ）；2.可以连接 PC 监控软件；3.可以连接简易参数下载器；4.可以连接多功能参数下载器。
二、通讯参数设置：通讯参数主要在通讯菜单 700-中设置，主要有 Modbus 地址（站号），波特率，数据格式、超时等等。
图2另外 ATV303 的 Modbus 默认要求一旦数据开始读写，必须有连续的数据交换，变频器依据Modbus 超时进行 Consistency Check 。
如果超过该时限没有接到数据交换指令，即判定串行连接故障。
因此必须对数据进行循环读或写。
另一种解决的方式是在故障管理菜单菜单中屏蔽串行连接故障，即将参数611 设置为 00.注意这种方法是一种偷懒的方法，图 3潜在的危险时当出现真正的通讯连接故障（如遇到干扰），变频器将不能发现。
四、控制通道的设置：如果作 Modbus 通讯的目的仅仅是读取变频器的状态和变量，例如输出频率，输出电流，故障记录等，控制通道是不用设置的。
典型的状态参数地址为：如果Modbus通讯的目的是用来以上位机控制变频器的给定频率和/或起停命令，则需要在400-菜单中对控制通道进行设置。
如果以上位机同时控制变频器的给定频率和起停命令，其实也可以不做设置。
施耐德精密空调11.UG40通讯协议中文翻译版
406
（n-1）*200+6
R
7
207
407
（n-1）*200+7
R
8
208
408
（n-1）×200+8
R
9
209
409
（n-1）×200+9
R
10
210
410 （n-1）×200+10
R
11
211
411 （n-1）*200+11
R
12
212
412 （n-1）*200+12
R
13
213
413 （n-1）×200+13
R
49
249
449 （n-1）×200+49
R
50
250
450 （n-1）×200+50
R
51
251
451 （n-1）×200+51
R
52
252
452 （n-1）*200+52
R
53
253
453 （n-1）×200+53
R
54
254
454 （n-1）×200+54
R
55
255
455 （n-1）×200+55
5
261 517 （n-1）×256+5
6
262 518 （n-1）×256+6
7
263 519 （n-1）×256+7
8
264 520 （n-1）×256+8
9
265 521 （n-1）×256+9
10

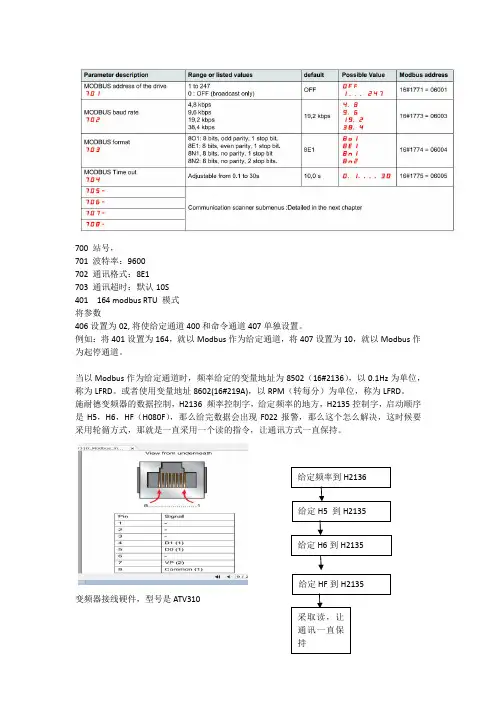

施耐德变频器MOUDBUS rtu 通讯的参数

700 站号，
701 波特率：9600
702 通讯格式：8E1
703 通讯超时：默认10S
401 164 modbus RTU 模式
将参数
406设置为02, 将使给定通道400和命令通道407单独设置。
例如：将401设置为164，就以Modbus 作为给定通道，将407设置为10，就以Modbus 作为起停通道。
当以Modbus 作为给定通道时，频率给定的变量地址为8502（16#2136），以0.1Hz 为单位，称为LFRD 。
或者使用变量地址8602(16#219A)，以RPM （转每分）为单位，称为LFRD 。
施耐德变频器的数据控制，H2136 频率控制字，给定频率的地方，H2135控制字，启动顺序是H5，H6，HF （H080F ），那么给完数据会出现F022报警，那么这个怎么解决，这时候要采用轮循方式，那就是一直采用一个读的指令，让通讯方式一直保持。
变频器接线硬件，型号是ATV310。
