图像匹配与拼接

分匹配和拼接两部分

一、匹配

当然匹配的方法，有sift，surf什么的，这里主要就介绍一下我自己的方法啦！

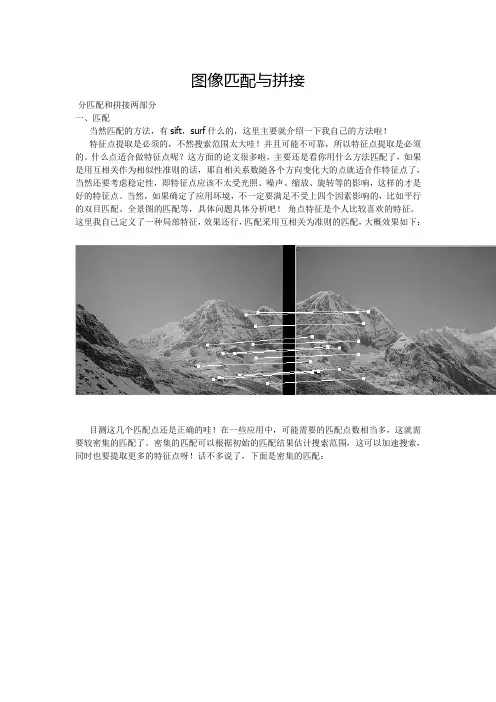

特征点提取是必须的，不然搜索范围太大哇！并且可能不可靠，所以特征点提取是必须的。什么点适合做特征点呢？这方面的论文很多啦，主要还是看你用什么方法匹配了，如果是用互相关作为相似性准则的话，那自相关系数随各个方向变化大的点就适合作特征点了，当然还要考虑稳定性，即特征点应该不太受光照、噪声、缩放、旋转等的影响，这样的才是好的特征点。当然，如果确定了应用坏境，不一定要满足不受上四个因素影响的，比如平行的双目匹配、全景图的匹配等，具体问题具体分析吧！角点特征是个人比较喜欢的特征。这里我自己定义了一种局部特征，效果还行，匹配采用互相关为准则的匹配，大概效果如下：

目测这几个匹配点还是正确的哇！在一些应用中，可能需要的匹配点数相当多，这就需要较密集的匹配了。密集的匹配可以根据初始的匹配结果估计搜索范围，这可以加速搜索，同时也要提取更多的特征点呀！话不多说了，下面是密集的匹配：

虽然这样的密度对于三维重构来说还不够，但对于一般的图像拼接来说足够了。匹配完了，下面就要将第二步了。

二、矫正

匹配好两幅图像了，接下来干啥呢？把它们对准呗。可惜了，两幅图像之间不但存在平移，还存在旋转缩放什么的，更复杂的，可能还存在所谓的3D变换，那就复杂啦！不管怎么样，所谓的对准，也就是矫正，总是基于一定的模型的，即基于相机拍摄两幅图像的相对姿态。对于全景图拼接（个人觉得是最简单的且较实用的拼接），需要根据相机焦距或者视场角投影到柱面上，然后两幅图像间的位置就只有一维的平移关系了。但是这对拍摄的相机也是有要求的，就是要保证拍摄两幅图像时，物防焦点是重合的，这样才能根据稀疏的几个点确定所有重叠区域内点的相对位置呀！但实际中很难做到物方焦点重合，比如数码相机或者所谓的智能手机的全景图拍摄，一般人都是拿着相机或者手机绕人旋转，而非绕物方焦点旋转拍摄的，这样拼接起来是绝对有误差的呀！特别是拼接近景，误差就更大了，远景还好。怎么克服这个缺点呢？简单的改进方法就是绕着摄像头旋转吧，虽然这也不是严格绕物方焦距旋转，但起码误差小得多啦，拼接的效果当然也就好得多了，可以试一试哦！

不扯了，第二种模型就是认为两幅图像间存在的变换关系是有2D旋转、缩放、平移的，可以通过一个旋转、缩放、平移矩阵来矫正，这个也不难，但是应用范围却相当有限，不详说了。

第三种模型就是不用模型，或者说认为两幅图像间的对应点存在的是一种线性变换关系，这样只要解一个线性方程组就可以了，似乎也挺简单的。但可惜的是，不是任给的两幅图像间都只存在线性变换呀！它可能是一个3D的线性变换，那就麻烦了，这个必须需要密匹配呀！不然就一定是有误差的，即不能通过稀疏的匹配点来矫正两幅图像的所有对应点的。

还有更多的模型，比如各方位的全景图，需要投影到球面上的哇！不过这个模型也不难。最难的当然是拍摄两幅图像时，相机不同，相机姿态也不同了，这个是很有挑战的，我也很惧怕这个。下面展示三种矫正结果：

1、2D线性模型：

2D矫正，认为匹配点之间存在线性变换，X=ax+by+c，Y=dx+ey+e这样的模型，业内称之放射变换，其中x，y是第一幅点的坐标，X,Y是对应的第二幅图像中的点坐标，使用最小二乘法计算a、b、c、d、e、f，第二幅图相对于第一幅图矫正的结果就是这样的了

2D线性变换的拼接，目测效果还行

2、2D平移、旋转、缩放模型：

2D矫正，认为第二幅图相对第一幅图只存在平移、旋转、放缩变换，当然这里的平移没体现出来，我把它的平移参数放在程序里面了，这也是利用最小二乘法解的放大系数、旋转角度和平移参数的，分别解的，矫正结果就是这样了

2D旋转矫正的拼接，目测效果也不是很好

3、柱面投影模型：

柱面投影，这两幅是匹配前的柱面投影，即把原始的两幅图像投影到柱面上，然后再匹配拼接，选择的视场角为40°。当然，实际上这两幅图并不是共物方焦点的关系，柱面投影是不

太恰当的

柱面投影模型的拼接，显然不太对啦

必须说明一下，拼接效果是跟拍摄的模型相关的，拍摄时相机间是什么模型，矫正时就用什么模型。这两幅图其实是3D变换，上面3种方法都是有误差的，只是第一种2D线性变换比较接近实际模型而已，所以拼接效果就好一点啦！

三、拼接缝消除

对于上面的两幅图像来说，矫正后直接放在一起就看不出拼接缝啦！但是一般情况下没有这么理想，两幅图像的亮度总是不一致，直接放在一起有一条很明显的拼接线，怎么办？消除。消除拼接线可不简单啊，最简单的是加权法，这种方法虽然能消除一条剧烈跃变的拼接线，但同时可能引入一条较宽的拼接条，下图就很好地说明这一点了。

矫正后直接放在一起的，拼接线很明显

用加权法融合拼接线附近，拼接线展成拼接条了

如果消除上图中的拼接条？当然方法还是很多的，我也不太清楚了，这里用了一种叫做多分辨率融合的方法，即在拼接缝附近，在不同范围内对不同的频带进行融合，然后再把个频带的融合结果加在一起，就变成下面的结果了，由图看出，这方法的效果还是比较好的。

多分辨率融合结果

总结

上面基本描述了拼接的过程了，还给出了一些示例。拼接是个难题，首先需要知道拍摄两幅图像相机的具体模型、内外参数等，匹配也是个难题，目前还没有一种方法能保证在任意情况下匹配得好啊！并且匹配一般较慢，这里用的匹配方法还好了，800*600的普通图像的匹配大概0.5s左右，当然是在没有任何先验知识、匹配过程中没有降分辨率的情况下，如果知道两幅图像的大概相对位置，那么匹配会快很多了。误匹配的消除也是个麻烦，搞不好就没消除完，或者多消除了。RANSAC算法能较好地消除误匹配，不过这里消除误匹配时没有用到RANSAC算法，这个算法还是有较多的缺陷的，个人觉得消除误匹配的方法还是根据具体模型来设计具体的方法好，这里的误匹配消除是我自己搞的，效果还行，基本能将所有误匹配消除，也基本不会消除正确的匹配，还是比较满意的，速度也快。消除拼接缝也是个问题，实际上拼接线是引入的高频噪声信号，但是拼接线附近的很多高频信号是有用的，噪声是高频，有用信号也有高频，怎么办？这就不可能通过滤波器来滤除噪声同时保留有效信号了。加权法有一个妙处，它不引入高频信号，引入中频信号，这从倒数第二个图可以看出来。这就比较好办了，在图像的拼接条附近，不同尺度采用不同截止频率的滤波器，能较好地把这些中频噪声滤掉。对低频的融合，还可以补偿两幅图像的整体光照。可惜的是，这种方法也不是完美的，因为仍然有一些有用的中频信号被滤除或者被衰减了。幸运的是，对于人来说，敏感的是那些低频和高频呀！中频显得没那么重要，因此在局部减掉一些中频影响并不大。当然，融合方法还有很多，例如基于梯度域的融合，都是些不错的方法。

补充一点，这里用的都是灰度图拼接。其实对于彩色图，有了灰度图的拼接就简单了，对亮度进行拼接即可，假设i（x，y）、I（x，y）是拼接前后的亮度，r（x，y）、g（x，y）、b（x，y），R（x，y）、G（x，y）、B（x，y）是拼接后的亮度，那么
