FUSE 的选择
FUSE的选择
题: 保险丝选择的主要参数:保险丝选择的主要参数:1. 电压额定值(V oltage Ratings):保险丝的电压额定值必须大于或者等于断开电路的最大电压。
由于保险丝的阻值非常低,只有当保险丝试图熔断时,保险丝的电压额定值才变得重要。
当熔丝元件熔化后,保险丝必须能迅速断开,熄灭电弧,并且阻止开路电压通过断开的熔丝元件再次触发电弧。
2. 电流额定值(Current Ratings):电流额定值表明了保险丝在一套测试条件下的电流承载能力。
每只保险丝都会注明电流额定值,这个值可以是数字,字母或颜色标记。
可以通过产品数据表找到每种标记的意义。
3. 分断能力(Breaking Capacity/Interrupting Rating):保险丝必须能在不破坏周围电路的情况下断开故障电路。
分断能力就是指在额定电压下,保险丝能够安全断开电路,并且不发生破损时的最大电流值。
保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。
4. 熔断积分(Melting Integral):保险丝的熔断积分,是熔断这一保险丝的熔丝元件所需的能量,也称之为熔断值I2t。
熔丝元件的结构、材料和横截面积决定了这个值。
每一系列保险丝根据额定电流值不同,使用了不同的材料和元件配置,因此确定每只保险丝的I2t非常必要。
通常在直流电路中,采用10 倍的额定电流作为故障电流,使保险丝在极短的时间内断开,通过高速示波仪和积分程序来测得非常精确的I2t。
5. 环境温度(Ambient Temperature):环境温度是直接接触在保险丝周围的空气温度,不是指室温。
保险丝的电特性在25°C 环境温度中是额定的标准值。
无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。
具体请参考网站的温度—电流曲线图。
6. 快断保险丝和慢断保险丝(Fast Acting Fuse & Time Delay Fuse):快断保险丝在过载和短路时断开地非常迅速。
稳压管,TVS管,压敏电阻,FUSE的作用和原理
稳压管、TVS管、压敏电阻、FUSE稳压管:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用瞬态电压抑制二极管(TVS管)瞬态电压抑制二极管(TVS管)常称为防雷管,是一种安全保护器件。
这种器件在电路系统中起到分流、箝位作用,可以有效降低由于雷电、电路中开关通断时产生的高压脉冲,避免雷电、高压脉冲损坏其它器件。
其工作原理是交流到直流震荡产生直流波,用TVS去掉尖峰,直接并接在次级被保护的设备之前。
TVS是普遍使用的一种新型高效电路保护器件,它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时,TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗,以吸收一个瞬间大电流,从而把它的两端电压箝制在一个预定的数值上,从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此,TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压,以及感应雷所产生的过电压。
fuse在车载obc上的应用
fuse在车载obc上的应用简介fuse(快速熔断器)是一种用于保护电路的电气设备,被广泛应用于各种电子设备中。
在车载OBC(On-Board Charger,车载充电器)中,fuse扮演着重要的角色,为车辆充电过程提供了安全保护。
本文将介绍fuse在车载OBC上的应用,并探讨其重要性。
fuse的作用fuse主要用于保护电路免受过载和短路的损害,当电路中发生过载或短路时,fuse会自动断开电路,切断电流流动,以保护其他电子设备和电路不受损害。
在车载OBC中,fuse可防止过大的电流对车辆和充电系统造成危险。
fuse在车载OBC中的应用场景fuse在车载OBC中的应用场景包括以下几个方面:1. 输入电路保护车载OBC的输入电路需要与外部电源相连,以接受电能供给。
在这个过程中,可能会发生过电流或短路等意外情况。
fuse被应用于输入电路中,一旦发生过电流或短路,fuse会自动熔断,切断电路,以防止电流过大对车辆和充电系统造成损害。
2. 输出电路保护车载OBC的输出电路用于将电能传输到车辆的电池组中进行充电。
在这个过程中,可能会发生电流过载或电池故障等情况。
fuse也被应用于输出电路中,一旦发生电流过载,fuse 会断开电路,以防止过大的电流对电池组和车辆造成损害。
3. 故障检测和保护除了普通的过载和短路保护外,fuse还可以用于检测车载OBC中的故障,并提供相应的保护。
例如,当OBC内部出现温度过高的故障时,fuse可以断开电路,以防止温度继续上升导致更严重的损坏。
fuse的选型和要求在选择fuse时,需要考虑以下几个因素:1. 额定电流和电压根据车载OBC的额定电流和电压要求,选择适合的fuse。
额定电流应略高于OBC的工作电流,电压需满足OBC的输入和输出电压要求。
2. 熔断特性fuse的熔断特性也需要考虑,例如响应时间和断开电路时的动作电流。
在车载OBC中,需要选择反应速度较快的fuse,以确保能在意外情况发生时迅速切断电路。
开关电源热敏电阻的选择
开关电源,热敏电阻的选取原则是什么?我在网上曾找到这样一条公式,不知对不对?请各位一起探讨!在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:R>=1.414*E/ImE:输入电压Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.一般我们在设计电源时会有个“冲击电流”这个指标,这是认为确定的,并不一定是你说的稳态电流的100倍请问这个指标是怎么来的是客户要求还是行规?E是指输入电压的有效值, 1.414*E就是指它的峰值. 在最坏情况开机对应输入电压峰值点. 其他好理解了, 开机时,大电容电压为零. 输入线路电阻基本等于NTC电阻,I=V/R=1.414*E/R.限制浪涌电流的目的是保护输入回路元件. Fuse, rectifier,等. 也可以减少对电网的干扰.关于"开机时,大电容电压为零. 输入线路电阻基本等于NTC电阻,I=V/R=1.414*E/R. "的说法,我个人有个疑问想请教!我在试验电流为3A的开关电源的过程中发现,开机瞬间的电流有150A,周期约为2毫秒.请问如何解释?呼于有兴趣的朋友:都来测试一下开机瞬间开关电源的电流峰值?另外,我在第9贴中所说的3A电流为有效值,而150A则为峰值.那你测试出150A峰值电流时,热敏电阻是好大另外测试方法是怎么测的请说一说详细的测试过程,以便大家一起分析.在电源输入端串联入一个0.1Ω的电阻,150A电流就是在此电阻上用示波器测得.我也是这样测的,你的150A是没加热敏电阻的情况吗?正是没有加热敏电阻时的电流,如果加上热敏电阻则只有40-50A.老兄我有一点想请教您:测量Inrush Current时在输入端加0.1ohm的电阻,那样测试出来的蜂值不准确吧?就相当于加了一个热敏电阻了吧,正确的测试方法应该用示波器触发模式,用电流勾棒去测试开机瞬间的电流吧?rich2005老兄说得好,我这样的测出的数据是不够准确的,由于我个人的应用要求不是非常高,只要在一定的范围就可以了,例如:如果我用的热敏电阻在25℃时的阻值为10Ω ,而我用0.1Ω作采样电阻,那么误差就是百分之一,对于这样的误差一般的应用要求都能满足.毕竟我们不是搞研究,我们是搞开发的.还有对Fuse的保护作用,Fuse也是有I^2*t的要求的。
fuse原理
fuse原理
Fuse原理是一种电流保护设备,它可以保护电路中的其他元件不受过流破坏,从而实现对电路的保护功能。
Fuse的核心部分是一个金属丝或铜带,当电路中的电流超过一定的额定值时,这个金属丝或铜带就会瞬间加热融化,使得电流被截断,从而保护其他元件。
Fuse的工作原理是基于材料的导电性和导热性,当电流通过金属丝或铜带时,根据欧姆定律,电流会产生电阻热,同时金属丝或铜带的导热性会将这部分电阻热快速传递给周围环境。
当电流超过Fuse的额定电流时,导致金属丝或铜带的电阻热超过其承受能力,从而导致材料融化。
当Fuse融化后,其两个端子之间就会出现一个断开。
这个断开会阻止电流通过Fuse,从而截断电路。
Fuse在使用时会根据电路中负载的特性和额定电流进行选择,以确保在额定电流范围内正常工作,一旦电流超过额定值,Fuse会立即瞬断电路。
Fuse的选择要根据电路中的具体要求,需要考虑电流和电压的额定值、断路器的动作速度等因素。
此外,Fuse也需要定期检查和更换,因为一旦Fuse融化,就需要更换新的Fuse才能保护电路的安全运行。
总而言之,Fuse原理是通过材料的特性,在电流超过额定值时导致金属丝或铜带融化,从而截断电路,保护电路中的其他
元件不受过流破坏。
通过正确选择和定期更换Fuse,可以提高电路的安全性和稳定性。

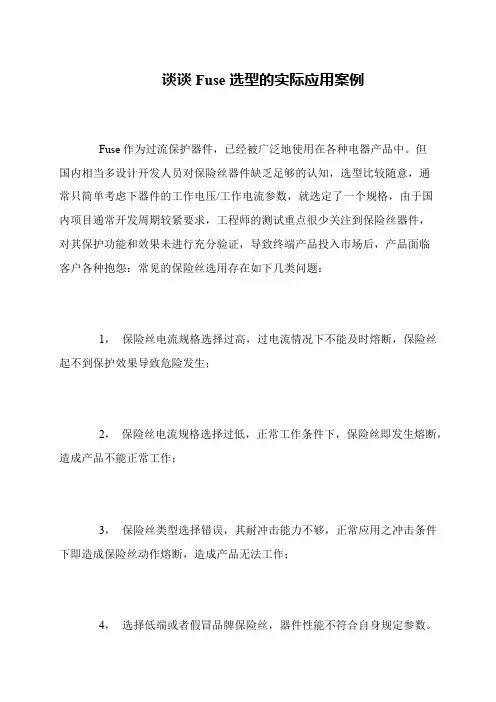

谈谈Fuse选型的实际应用案例
谈谈Fuse选型的实际应用案例
Fuse作为过流保护器件,已经被广泛地使用在各种电器产品中。
但
国内相当多设计开发人员对保险丝器件缺乏足够的认知,选型比较随意,通
常只简单考虑下器件的工作电压/工作电流参数,就选定了一个规格,由于国
内项目通常开发周期较紧要求,工程师的测试重点很少关注到保险丝器件,
对其保护功能和效果未进行充分验证,导致终端产品投入市场后,产品面临
客户各种抱怨:常见的保险丝选用存在如下几类问题:
1,保险丝电流规格选择过高,过电流情况下不能及时熔断,保险丝起不到保护效果导致危险发生;
2,保险丝电流规格选择过低,正常工作条件下,保险丝即发生熔断,造成产品不能正常工作;
3,保险丝类型选择错误,其耐冲击能力不够,正常应用之冲击条件下即造成保险丝动作熔断,造成产品无法工作;
4,选择低端或者假冒品牌保险丝,器件性能不符合自身规定参数。
开关电源热敏电阻的选择
开关电源,热敏电阻的选取原则是什么?我在网上曾找到这样一条公式,不知对不对?请各位一起探讨!在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:R>=1.414*E/ImE:输入电压Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.一般我们在设计电源时会有个“冲击电流”这个指标,这是认为确定的,并不一定是你说的稳态电流的100倍请问这个指标是怎么来的是客户要求还是行规?E是指输入电压的有效值, 1.414*E就是指它的峰值. 在最坏情况开机对应输入电压峰值点. 其他好理解了, 开机时,大电容电压为零. 输入线路电阻基本等于NTC电阻,I=V/R=1.414*E/R.限制浪涌电流的目的是保护输入回路元件. Fuse, rectifier,等. 也可以减少对电网的干扰.关于"开机时,大电容电压为零. 输入线路电阻基本等于NTC电阻,I=V/R=1.414*E/R. "的说法,我个人有个疑问想请教!我在试验电流为3A的开关电源的过程中发现,开机瞬间的电流有150A,周期约为2毫秒.请问如何解释?呼于有兴趣的朋友:都来测试一下开机瞬间开关电源的电流峰值?另外,我在第9贴中所说的3A电流为有效值,而150A则为峰值.那你测试出150A峰值电流时,热敏电阻是好大另外测试方法是怎么测的请说一说详细的测试过程,以便大家一起分析.在电源输入端串联入一个0.1Ω的电阻,150A电流就是在此电阻上用示波器测得.我也是这样测的,你的150A是没加热敏电阻的情况吗?正是没有加热敏电阻时的电流,如果加上热敏电阻则只有40-50A.老兄我有一点想请教您:测量Inrush Current时在输入端加0.1ohm的电阻,那样测试出来的蜂值不准确吧?就相当于加了一个热敏电阻了吧,正确的测试方法应该用示波器触发模式,用电流勾棒去测试开机瞬间的电流吧?rich2005老兄说得好,我这样的测出的数据是不够准确的,由于我个人的应用要求不是非常高,只要在一定的范围就可以了,例如:如果我用的热敏电阻在25℃时的阻值为10Ω ,而我用0.1Ω作采样电阻,那么误差就是百分之一,对于这样的误差一般的应用要求都能满足.毕竟我们不是搞研究,我们是搞开发的.还有对Fuse的保护作用,Fuse也是有I^2*t的要求的。
保险丝(FUSE)选型分析
关于FUSE的选择一、介绍每个产品都有保护电路,大部分的电流保护基本都是用FUSE来进行保护,而FUSE的选择关系到产品的正常运行,如果没有选择合适的FUSE将会导致对电路起不到保护作用或总是熔断FUSE。
由于在不同的实际电路中存在各种其他因素,所以选择FUSE需通过具体测试验证来选型。
二、选型需要参数选择一个FUSE需要知道以下参数:1、最大稳态工作电流;2、最大工作温度;3、最大瞬态脉冲电流的波形(峰值、脉冲宽度);4、应用中可能出现的最大故障电流;5、过载电流和在该电流下的熔断时间;6、所需耐受脉冲电流的次数;7、最大工作电压;8、封装尺寸;9、安规认证标准。
三、参数定义1、工作温度与温度折减保险管都有一个温度范围,但保险管数据手册上宣称的熔断特性等电气特性都是在25°环境下测试的,如果保险丝不是工作在25°,那么选型时,需根据厂家给出的温度折减曲线来进行对保险丝的温度折减,例如此图是每上升25°,保险丝就折减5%。
2、工作电压(Operating Voltage)与额定电压(Rated Voltage)保险丝的最大工作电压应该在额定电压之内,不能超过额定电压。
保险丝的额定电压是与保险丝的分断能力相关的安全指标。
在这个电压下,保险丝可以安全的截断不大于标称分断能力的电流。
3、分断能力分断能力是指在额定电压下保险丝可以安全截断的最大电流。
保险丝的分断电流是一个安全参数,它必须达到或者大于最大故障电流,这样保险丝才会安全熔断,不会产生燃烧、飞弧、爆炸等不安全现象。
4、工作电流(Operating Current)与额定工作电流(Rated current)工作电流是指电路在稳定工作状态下的最大工作电流;额定电流是规格书中宣称的电流。
保险丝在额定工作电流下工作必须大于4小时才能断开(25°环境条件下)。
为保证保险丝长期稳定工作,工作电流需小于保险丝额定电流的75%。
电路中的电流保护与限制技巧
电路中的电流保护与限制技巧电路是我们日常生活和工作中必不可少的一部分,而在电路中,电流的保护与限制则是至关重要的。
本文将介绍几种常见的电流保护与限制技巧,帮助大家更好地理解和应用于实际电路设计中。
一、过载保护技巧过载是指电路中负载电流超过了设定值,可能导致电路元件损坏、发热甚至起火等危险情况。
为了防止过载,我们可以采取以下几种技巧:1. 熔断器(Fuse)熔断器是一种常见的过载保护装置,它能在电路中的电流超过额定值时自动断开电路,以保护电路元件不受过大电流的损坏。
在设计电路时,可以根据负载电流选择合适的熔断器,确保电路的安全运行。
2. 电流限制器(Current limiter)电流限制器是另一种可用于过载保护的装置,它能限制电路中的电流,防止电流超过设定值。
常见的电流限制器有电阻和电感,通过合理选择电阻或电感的参数,可以限制电路中的电流,达到过载保护的效果。
二、短路保护技巧短路是指电路中两个或多个导体直接连接,导致电流大幅度增加的情况。
如果没有有效的保护措施,短路会造成电路元件瞬间过热、起火等严重后果。
为了避免这种情况发生,我们可以采取以下技巧:1. 自动保险丝(Automotive Fusible Link)自动保险丝是一种常见的短路保护装置,它能够快速断开电路,阻止过大电流流过,避免短路造成的危险。
在设计电路时,可以根据电路的负载电流和特性选择合适的自动保险丝,起到有效的短路保护作用。
2. 电流控制开关(Current-Controlled Switch)电流控制开关是另一种短路保护技巧,它通过监测电路中的电流大小,当电流超过设定值时,迅速开关断开电路。
这种技术广泛应用于工业控制系统和自动化设备中,可以有效保护电路免受短路损害。
三、过流保护技巧过流是指电路中电流超过正常工作范围的情况,可能由于故障或其他因素引起。
为了保护电路免受过流带来的危害,我们可以采取以下技巧:1. 当前检测器(Current Sensor)当前检测器能够监测电路中的电流大小,并在电流超过设定值时发出警报或触发其他保护措施。
AVR单片机熔丝位设置方法和设置步骤大全
AVR单片机熔丝位设置方法和设置步骤大全AVR单片机是一种常用的嵌入式系统开发平台之一、在单片机的开发中,熔丝位(Fuse)是决定单片机工作模式的重要设置之一、设置正确的熔丝位可以保证单片机的正常运行。
本文将介绍AVR单片机熔丝位的设置方法和设置步骤。
一、什么是熔丝位?熔丝位是用来定义单片机的一些基本特性的设置值,每个熔丝位可以设置为“0”或“1”,对应不同的功能。
通过设置熔丝位,可以选择以下几个方面的属性:1.时钟源(Clock Source):选择单片机的系统时钟源。
2.启动时间延迟(Start-up Time Delay):为了让单片机的晶振系统正常工作,需要在上电复位后等待一段时间。
3.JTAG接口:选择是否启用JTAG接口。
4.保护:保护单片机的外部程序和数据,防止非授权访问。
二、如何设置熔丝位?1.选择适当的单片机型号:在烧写工具的软件中,选择正确的单片机型号。
2.熔丝位设置:在烧写工具的软件中找到“Fuses”或“熔丝位”选项。
3.设置单片机的时钟源:根据实际需要,选择合适的时钟源。
常见的时钟源有外部晶振、外部时钟信号、内部RC振荡器等。
4.设置启动时间延迟:选择合适的启动时间延迟。
启动时间延迟是为了让外部晶振系统正常工作所需的等待时间。
5.选择是否启用JTAG接口:如果需要使用JTAG接口进行调试或编程,选择启用;否则选择禁用。
6.设置保护位:根据实际需求,选择是否启用保护位。
启用保护位可以防止未授权的访问。
7.写入熔丝位:在设置完所有的熔丝位后,点击“写入”或“烧写”按钮,将设置写入单片机的熔丝位中。
三、常见的一些熔丝位设置示例:1.外部晶振作为时钟源:熔丝位:CLKSEL[3:0]=1111说明:将单片机的时钟源设置为外部晶振,晶振频率可以根据实际需求选择。
2.外部时钟信号作为时钟源:熔丝位:CLKSEL[3:0]=0111说明:将单片机的时钟源设置为外部时钟信号,外部时钟信号的频率必须在单片机规格书中规定的范围内。
开关电源设计方案细节详解
开关电源设计细节详解1、电源设计项目前期各个参数注意细节借鉴下NXP的这个TEA1832图纸做个说明。
分析里面的电路参数设计与优化并做到认证至量产。
在所有的元器件中尽量选择公司仓库里面的元件,和量大的元件,方便后续降成本拿价格。
贴片电阻采用0603的5%,0805的5%,1%,贴片电容容值越大价格越高,设计时需考虑。
1、输入端,FUSE选择需要考虑到I^2T参数。
保险丝的分类,快断,慢断,电流,电压值,保险丝的认证是否齐全。
保险丝前的安规距离2.5mm以上。
设计时尽量放到3mm以上。
需考虑打雷击时,保险丝I2T是否有余量,会不会打挂掉。
2、这个图中可以增加个压敏电阻,一般采用14D471,也有采用561的,直径越大抗浪涌电流越大,也有增强版的10S471,14S471等,一般14D471打1KV,2KV雷击够用了,增加雷击电压就要换成MOV+GDT了。
有必要时,压敏电阻外面包个热缩套管。
3、NTC,这个图中可以增加个NTC,有的客户有限制冷启动浪涌电流不超过60A,30A,NTC的另一个目的还可以在雷击时扛部分电压,减下MOSFET的压力。
选型时注意NTC的电压,电流,温度等参数。
4、共模电感,传导与辐射很重要的一个滤波元件,共模电感有环形的高导材料5K,7K,0K,12K,15K,常用绕法有分槽绕,并绕,蝶形绕法等,还有UU型,分4个槽的ET型。
这个如果能共用老机种的最好,成本考虑,传导辐射测试完成后才能定型。
5、X电容的选择,这个需要与共模电感配合测试传导与辐射才能定容值,一般情况为功率越大X电容越大。
6、如果做认证时有输入L,N的放电时间要求,需要在X电容下放2并2串的电阻给电容放电。
7、桥堆的选择一般需要考虑桥堆能过得浪涌电流,耐压和散热,防止雷击时挂掉。
8、VCC的启动电阻,注意启动电阻的功耗,主要是耐压值,1206的一般耐压200V,0805一般耐压150V,能多留余量比较好。
9、输入滤波电解电容,一般看成本的考虑,输出保持时间的10mS,按照电解电容容值的最小情况80%容值设计,不同厂家和不同的设计经验有点出入,有一点要注意普通的电解电容和扛雷击的电解电容,电解电容的纹波电流关系到电容寿命,这个看品牌和具体的系列了。
fuse选用规则
保险丝选用设计规范2008-02-13 10:421.目的为了使本公司产品设计文件中有关保险丝设计选用的技术要求进一步规范化,特制定本规范。
2.适用范围适用于本公司产品设计过程中对保险丝的选用。
3.规范3.1保险丝分类3.1.1本公司保险丝目前有功得和SUN两家供应商,除定型的客户已承认的机种还用功得的保险丝外,由于采购和成本原因新开发的产品所用保险丝一般选用SUN。
3.1.2从熔断速度来讲,保险丝一般分为快速型和慢速型两种,以下以SUN为例说明:3.1.2.1 5G、5GP、5F、5FP、6G、6GP为快速型,其中:a. 5G、5GP、6G和6GP有UL认证;b. 5F和5FP无UL认证;c. 5G、5F和6G无引脚;d. 5GP、5GP和6GP有引脚。
3.1.2.2 5S、5SP、5T、5TP、6S、6SP为慢速型,其中:a. 5S 、5SP、6S和6SP有UL认证;b. 5T和5TP无UL认证;c. 5S、5T和6S无引脚;d. 5SP、5TP和6SP有引脚。
3.1.3保险丝还有温度保险丝和过流保护器两种延伸类型,温度保险丝主要用于变压器里作温度保险用,过流保护器主要用于电源电流大于10A以上的机种作过流保护用。
3.2选型3.2.1 100V-120V保险丝选用5G、5GP、5F、5FP、6G、6GP快速型保险丝,220V-240V保险丝选用5S、5SP、5T、5TP、6S、6SP慢速型保险丝,OEM机种按客户要求选择。
3.2.2 100V-120V保险丝一般选值计算原则:假定放大器的额定输出功率为W保险丝的电流计算值为AI(单位为安培)保险丝的实际取值为A(单位为安培)其经验计算公式为:AI=11W/590+0.8则A按保险丝的标称电流的优先取值顺序为① A =AI ±0.1②AI +0.1≤A≤AI +0.43.2.3 220V-240V保险丝一般选值原则:保险丝规格电流值以100V-120V保险丝取值的1/2倍取值。
电机过流保护器件的选择
14
Confidential
4
1.保险丝额定电压
Fuse额定电压 > 整个回路的最大电压 Fuse
M
Confidential
局部高温
开始熔断
熔断后
5
2.保险丝分断电流-----安全切断电路
理论估算:短路电流=电压÷等效电阻,最好实测。 保险丝的分断电流 > 短路电流
M
Confidential
6
3. 承受堵转/过载测试
Confidential
9
1. 总电源输入端推荐F1206HC系列
F1206HC
F1206/0603HI
DC/ DC
MCU
Confidential
10
2. F1206HC特性
~ 10~40A,35Vdc ~ 熔断特性符合特点
Confidential
11
与一般厂商的耐电流冲击的对比
50~100A Curves' Comparison
保险丝需要承受堵转的过载大电 流,一般需要在200~400%的熔断 时间要长一些
M
Confidential
7
4. 承受启动浪涌电流
电机启动会有大的浪涌电流, 这需要保险丝能够耐受。
时间常数:t 内阻:R 电压:U
Current (I)
Confidential
Time (t)
8
主要内容:
一、为什么需要使用保险丝? 二、保险丝的技术参数需求 三、AEM的推荐方案
1000
AEM HC 30A
100
一般厂商 30A
10
1
0.1
40
50
60
7tial
开关电源项目实战解析
1开关电源设计前各参数以NXP的TEA1832图纸做说明。
分析电路参数设计与优化并到认证至量产。
所有元器件尽量选择公司现有的或者量大的元件,方便后续降成本。
1、输入端:FUSE选择需要考虑到I^2T参数。
保险丝的分类,快断,慢断,电流,电压值,保险丝的认证是否齐全。
保险丝前的安规距离2.5mm以上。
设计时尽量放到3mm以上。
需考虑打雷击时,保险丝I2T是否有余量,会不会打挂掉。
2、压敏电阻:图中可以增加一个压敏电阻,一般采用14D471,也可采用561,直径越大抗浪涌电流越大,也有增强版的10S471,14S471等,一般14D471打1KV,2KV雷击够用了,增加雷击电压就要换成MOV+GDT。
有必要时,压敏电阻外包个热缩套管。
3、NTC:图中可以增加个NTC,有的客户有限制冷启动浪涌电流不超过60A,30A,NTC的另一个目的还可以在雷击时扛部分电压,减下MOSFET的压力。
选型时注意NTC的电压,电流,温度等参数。
4、共模电感:传导与辐射很重要的一个滤波元件,共模电感有环形的高导材料5K,7K,0K,12K,15K,常用绕法有分槽绕,并绕,蝶形绕法等,还有UU型,分4个槽的ET型。
这个如果能共用老机种的最好,成本考虑,传导辐射测试完成后才能定型。
5、X电容选择:需要与共模电感配合测试传导与辐射才能定容值,一般情况为功率越大X电容越大。
6、如果认证有输入L,N的放电时间要求,需要在X电容下放2并2串的电阻给电容放电。
7、桥堆的选择:一般需要考虑桥堆能过得浪涌电流,耐压和散热,防止雷击时坏掉。
8、VCC启动电阻:注意启动电阻的功耗,主要是耐压值,1206一般耐压200V,0805一般耐压150V,能多留余量比较好。
9、输入滤波电解电容:一般看成本的考虑,输出保持时间的10mS,按照电解电容容值的最小情况80%容值设计,不同厂家和不同的设计经验有点出入,有一点要注意普通的电解电容和扛雷击的电解电容,电解电容的纹波电流关系到电容寿命,这个看品牌和具体的系列。
保险丝的选择
Fuse selection guide一、Fuse 选择的几大要素:1.额定电流(rating current*)2.熔断特性(breaking capacity*)3.环境温度(ambient temperature*)4.额定电压(rating voltage)5.分断能力(interrupt capacity)6.安全认证(safety approve)二、real application1.额定电流是指fuse正常工作时的最大电流,正确选用fuse应当考虑其所使用的环境(环境因素有环境温度、环境湿度)、通过的最大电流(包括开关机时的pluse、正常工作时的最大电流等)和老化的影响(熔化热能值melting energy I2t)等因素。
2.熔断特性主要为是熔化热能值(I2t)。
Example:使用地方:LCD TV回路条件:a. 突波( Inrush current ) 波形: 如下图b保证突破通过回数:10 万回c 稳定(Normal current) 电流: 1.42A MAX.d. 假设Fuse周围环境温度Max 50 ℃e. 要求选用fuse为SMD 1206 Type额定负载(rating current)考虑fuse:I=I(normal)/(0.75*0.97)=1.95A其中0.75为选择欧规时的寿命折损系数,0.97为环境温度为50°C的温度折损系数。
熔化热能值(I2t)考虑fuse:从波形看可以采用公式C or E,取其大者。
I2t=0.5*(1.84A)2*0.0122S/(0.22*0.97*0.75)=0.129A2S其中0.5*(1.84A)2*0.0122S为波形匹配下图中的C or E进行的计算后中的较大者,0.22为寿命折损系数,0.95为温度折损系数,0.75为UL折损系数,与fuse spec进行比较知道fuse选用合理。
如果突波为多次上升波形则需分别分开进行计算最后求和。
fuse选型
1保险丝类1.1保险丝结构介绍一般保险丝由三个部分组成:一是熔体部分,它是保险丝的核心,熔断时起到切断电流的作用,同一类、同一规格保险丝的熔体,材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致,最重要的是熔断特性要一致;二是电极部分,通常有两个,它是熔体与电路联接的重要部件,它必须有良好的导电性,不应产生明显的安装接触电阻;三是支架部分,保险丝的熔体一般都纤细柔软的,支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用,它必须有良好的机械强度、绝缘性、耐热性和阻燃性,在使用中不应产生断裂、变形、燃烧及短路等现象;电力电路及大功率设备所使用的保险丝,不仅有一般保险丝的三个部分,而且还有灭弧装置,因为这类保险丝所保护的电路不仅工作电流较大,而且当熔体发生熔断时其两端的电压也很高,往往会出现熔体已熔化(熔断)甚至已汽化,但是电流并没有切断,其原因就是在熔断的一瞬间在电压及电流的作用下,保险丝的两电极之间发生拉弧现象。
这个灭弧装置必须有很强的绝缘性与很好的导热性,且呈负电性。
石英砂就是常用的灭弧材料。
参数解释:①.NORMAL OPERATING CURRENT: FUSE所串联回路通过的满载电流②.INTERRUPTING RATING:在保险丝额定电压范围内所允许保险丝安全熔断的电流,目前使用的半导体保护保险的INTERRUPTING RATING一般达到20KA,如果此电流持续时间足够短,Fuse将不会熔断,fuse具有重复承受此冲击的能力。
但是注意,如果短路电流超过此分断电流规格,可能导致FUSE无法正常熔断。
③.VOLTAGE RATING:Fuse所承受的额定电压,如果Fuse熔断后两端的电压差越高,由于内部的拉弧效应,Fuse熔断速度越慢,参考曲线如下:图中K表示I2t的能量系数。
④.TIME-CURRENT CURVE: Fuse 过载能力的查核表,通过电流/时间曲线可以找出fuse在不同电流模式下的过载时间,所有fuse均有此曲线,下图为Ferraz 30A Fuse的TIME-CURRENT CURVE曲线供参考。
熔断器
熔断器基本介绍编辑熔断器熔断器是根据电流超过规定值一定时间后,以其自身产生的热量使熔体熔化,从而使电路断开的原理制成的一电流保护器。
熔断器广泛应用于低压配电系统和控制系统及用电设备中,作为短路和过电流保护,是应用最普遍的保护器件之一。
熔断器是一种过电流保护电器。
熔断器主要由熔体和熔管两个部分及外加填料等组成。
使用时,将熔断器串联于被保护电路中,当被保护电路的电流超过规定值,并经过一定时间后,由熔体自身产生的热量熔断熔体,使电路断开,起到保护的作用。
以金属导体作为熔体而分断电路的电器。
串联于电路中,当过载或短路电流通过熔体时,熔体自身将发热而熔断,从而对电力系统、各种电工设备及家用电器起到保护作用。
具有反时延特性,当过载电流小时,熔断时间长;过载电流大时,熔断时间短。
因此,在一定过载电流范围内至电流恢复正常,熔断器不会熔断,可以继续使用。
熔断器主要由熔体、外壳和支座3部分组成,其中熔体是控制熔断特性的关键元件。
工作原理编辑熔断器利用金属导体作为熔体串联于电路中,当过载或短路电流通过熔体时,因其自身发热而熔断,从而分断电路的一种电器。
熔断器结构简单,使用方便,广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
熔断器(fuse)是指当电流超过规定值时,以本身产生的热量使熔体熔断,断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后,以其自身产生的热量使熔体熔化,从而使电路断开;运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中,作为短路和过电流的保护器,是应用最普遍的保护器件之一。
熔断器是一种过电流保护器。
熔断器主要由熔体和熔管以及外加填料等部分组成。
使用时,将熔断器串联于被保护电路中,当被保护电路的电流超过规定值,并经过一定时间后,由熔体自身产生的热量熔断熔体,使电路断开,从而起到保护的作用。
以金属导体作为熔体而分断电路的电器,串联于电路中,当过载或短路电流通过熔体时,熔体自身将发热而熔断,从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。
AVR单片机熔丝位设置方法
AVR单片机熔丝位设置方法以下将介绍AVR单片机熔丝位的设置方法,包括基本概念、设置步骤、常用设置等方面内容。
一、基本概念:1. 熔丝位(Fuse):熔丝位是单片机内部的用来设置特殊功能的寄存器位。
通过设置熔丝位,可以配置单片机的时钟源、保护位、功能设置等。
2.熔丝位的编程:熔丝位的编程是指通过编程器将特定的数值写入单片机的熔丝位,从而实现对单片机功能的配置。
二、设置步骤:下面以ATmega16A单片机为例,介绍AVR单片机熔丝位的设置步骤:1.确定目标设置:在进行熔丝位设置之前,首先要确定目标设置。
查阅单片机的数据手册以获取关于熔丝位的详细信息,在进行设置之前要明确需要配置的功能。
2.选择编程器:选择一种适用于目标单片机的编程器,如使用AVRISP编程器等。
3.连接硬件:将编程器与目标单片机进行连接,通常需要使用编程器提供的相应接口线将编程器和目标单片机的编程接口相连。
4. 打开烧录软件:打开编程软件,如AVR Studio等。
5.选择目标单片机:在软件中选择正确的目标单片机型号。
6.设置熔丝位:在软件中找到熔丝位设置选项,具体位置可能因编程软件的不同而有所差异。
根据需要进行相应的选择和设置,如时钟源选择、SPIEN位等。
7.编程:设置好熔丝位后,通过编程器将目标设置烧录到单片机的熔丝位。
8.验证:进行熔丝位设置后,需要验证设置是否成功。
可以使用相应的工具或软件读取并显示单片机的熔丝位设置,对比验证。
三、常用设置:以下列举了一些常用的熔丝位设置:1.时钟源选择:通过熔丝位可以选择单片机的时钟源,如晶体振荡器、外部时钟源、内部RC振荡器等。
2.分频系数设置:可以通过熔丝位设置单片机的时钟分频系数,控制单片机的运行速度。
3.禁用复位功能:可以将熔丝位设置为禁用复位功能,这样在特定条件下复位功能将无效。
4.锁定熔丝位:通过设置熔丝位可以对单片机的熔丝位进行锁定,一旦锁定则无法再对其进行修改。
四、熔丝位设置的注意事项:1.要仔细阅读单片机的数据手册,了解熔丝位的具体含义和设置范围。
保险丝的参数术语及其选择
保险丝的参数术语及其选择在很多电子设备中,都离不开保险丝(FUSE)。
自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后,保险丝的种类越来越多,应用越来越广。
这里介绍一些保险丝参数、选择及应用常识。
保险丝的参数术语及其选择在很多电子设备中,都离不开保险丝(FUSE)。
自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后,保险丝的种类越来越多,应用越来越广。
这里介绍一些保险丝参数、选择及应用常识。
保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。
国际上有多家权威的测试和鉴定机构,如美国的保险商实验公司的UL认证,加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的IC E认证。
保险丝的选择涉及下列因素:1. 正常工作电流。
2. 施加在保险丝上的外加电压。
3. 要求保险丝断开的不正常电流。
4. 允许不正常电流存在的最短和最长时间。
5. 保险丝的环境温度。
6. 脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。
7. 是否有超出保险丝规范的特殊要求。
8. 安装结构的尺寸限制。
9. 要求的认证机构。
10. 保险丝座件:保险丝夹、安装盒、面板安装等。
下面把保险丝选型中常见的参数和术语作一些说明。
正常工作电流:在25℃条件下运行,保险丝的电流额定值通常要减少25%以避免有害熔断。
大多数传统的保险丝其采用的材料具有较低的熔化温度。
因此,该种保险丝对环境温度的变化比较敏感。
例如一个电流额定值为10A的保险丝通常不能在25℃环境温度下大于7.5A的电流运行。
电压额定值:保险丝的电压额定值必须等于或大于有效的电路电压。
一般标准电压额定值系列为32V、125V、250V、600V。
电阻:保险丝的电阻在整个电路中并不十分重要。
但对于安培数小于1的保险丝的电阻会有几个欧姆,所以在低电压电路中采用保险丝时应考虑这个问题。
大部分的保险丝是用正温度系数材料制成,所以也有冷电阻和热电阻之分。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电流保险丝应用基本知识一、保险丝的作用:1、正常情况下,保险丝在电路中起连接电路作用。
2、非正常(超负载)情况下,保险丝做为电路中的安全保护元件,通过自身熔断安全切断并保护电路。
二、保险丝的工作原理:保险丝通电时,由电能转换的热量使可熔体的温度上升。
正常工作电流或允许的过载电流通过时,产生的热量通过可熔体、外壳体向周围环境辐射,通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。
如果产生的热量大于散发的热量,多余的热量就逐渐积聚在可熔体上,使可熔体温度上升;当温度达到和超过可熔体的熔点时,就会使可熔体熔化、熔断而切断电流,起到了安全保护电路的作用。
三、保险丝的分类:1、按外型尺寸分为:φ2、φ3、φ4、φ5、φ6及其它。
2、按熔断特性分为:快速熔断型、中等延时熔断型、延时熔断型。
(还可分特快、强延时)。
3、按分断能力分为:低分断型、高分断型(还可分增强分断型)。
4、按安全标准(或使用地区)分为:UL/CSA(北美)规格、IEC(中国、欧洲等)规格、MIT/KTL(日本/韩国)规格等。
5、其它分类。
四、保险丝的特性术语:1、额定电流:保险丝管的公称工作电流(正常条件下,保险丝长期维持正常工作的最大电流)。
2、额定电压:保险丝的公称工作电压(保险丝断开瞬间,能安全承受的最大电压)。
选用保险丝时,被选用保险丝的额定电压,应大于被保护回路的输入电压。
3、分断能力:当电路中出现很大的过载电流(如强短路)时,保险丝能安全切断(分断)电路的最大电流。
它是保险丝最重要的安全指标。
安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。
4、过载能力(承载能力):保险丝能在规定时间内维持工作的最大过载电流。
当流经保险丝的电流超过额定电流时,一段时间后熔体温度将逐渐上升以至最后被熔断。
UL标准规定:保险丝维持工作4小时以上,最大不熔断电流是额定电流的110%(微型保险丝管为100%)IEC标准规定:保险丝维持工作1小时以上,最大不熔断电流是额定电流的150%5、熔断特性(I-T):保险丝所加负载电流与保险丝熔断时间的关系。
A、熔断特性曲线(I-T曲线):在以负载电流为X轴,熔断时间为Y坐标的对数坐标系内,由保险丝在不同负载电流下的平均熔断时间坐标点连成的曲线。
每一种型号规格的保险丝都有一条相应的曲线可代表其熔断特性,这种曲线很好地描绘了保险丝的过载性能。
可供保险丝选用时参考。
B、熔断特性表:由几个规定的具有代表性的负载电流值和对应的熔断时间范围所组成的表格。
各安全标准都已明确规定,这是验收保险丝的最主要依据。
例如UL、CSA、MIT/KTLA种规格快速熔断型,规定为:In 100% 4小时最小In135% 1小时最大In 200% 2分钟最大6、熔化热能值(I2T):使保险丝的熔断体熔化,部份汽化的切断电流所需要的公称能量值,简单说就是使保险丝熔断所需的最小热能值。
总量I2t=熔化I2t+飞弧I2t其中熔化I2t(相当于IEC标准中的预飞弧I2t),指从熔体熔化到飞弧开始瞬间所需要的能量;飞弧I2t是指飞弧开始瞬间到飞弧最终熄灭所需要的能量。
对于低压保险丝来说,飞弧时间非常短,常可忽略,即飞弧I2t可以按零计算。
UL和IEC都未对I2t作要求,但I2t对选用fuse有些帮助。
保险丝的I2t 测算是在保险丝的熔断时间小于10ms(通常是以8 ms)时的I2t来计算。
我公司样本上有各规格的I-T曲线,有相应规格I2t参考值,供选用保险丝时参考。
7、电压降:在额定电流条件下,达到热平衡后保险丝两端的电压差。
8、温升:在一定电流条件下,达到热平衡后保险丝表面温度与通电初始温度(可以理解为环境温度)之差,即温升=保险丝表面温度—环境温度。
五、保险丝管的安全标准及标志:1、UL、CSA标准:美国、加拿大等北美地区安全标准;小型电流保险丝管标准为UL248-1/14、CSA248-1/14。
安全标志:--- UL/CSA LIST(列名标志),完全按照UL/CSA248-1/14标准测试认证通过的产品安全标志。
--- UL/CSA RECOGNIZED(认可标志),部分按照UL/CSA248-1/14标准测试认证通过的产品安全标志。
--- UL测试通过、CSA互认的列名/认可安全标志,等同于2、JIS标准:日本电器安全标准。
小型电流保险丝管标准为JIS C6575。
安全标志:--- T--- PSE2006年底前两个标志都有效,之后只有“PSE”标志有效。
3、KTL标准:韩国电器安全标准。
安全标志:--- K4、IEC标准:国际电工委员会标准,欧洲及中国地区使用的安全标准。
小型电流保险丝管标准为IEC60 127,GB 9364(中国)。
安全标志:CCC --- 中国SEMKO --- 瑞典VDE --- 德国BSI --- 英国IMQ --- 意大利六、、影响保险丝寿命的因素及评估保险丝寿命:1、影响保险丝寿命的因素:a、工作环境温度:环境温度过高有损于保险丝的寿命。
延时型(慢熔断型)保险丝如锡球型,温度约等于160℃(150~170℃)时锡开始向金属丝扩散;快速熔断型保险丝的可熔体(金属丝)开始较剧烈氧化的温度约等于200℃(175~225℃)。
随熔丝由外向里的氧化、多次的扩散、热应力疲劳等,保险丝的寿命将逐渐缩短。
因而建议延时型保险丝熔丝不应长时间在150℃以上工作,快速熔断型保险丝不应长时间在175~225℃以上工作。
b、脉冲电流:不断的脉冲冲击,会产生热循环,从而致使熔丝的扩散、氧化、热应力等产生,甚至加速。
保险丝将随着脉冲能量和次数的增加而渐渐老化。
保险丝的抗冲击寿命,取决于脉冲的I2t占保险丝本身I2t的百分比;通常情况,应小于20%,那样保险丝可承受10万次以上的冲击。
c、其它:如与保险丝接触的管夹、及连接电线的长度、截面积等。
保险丝与管夹的接触电阻大,有损于寿命,UL标准中规定,试验时保险丝与管夹的接触电阻小于3mΩ。
当接触电阻大时,管夹不是散热而是产生热并向熔丝传送。
2、保险丝老化后对使用的影响:保险丝老化后,不会产生应切断的电流而保险丝不熔断的危险。
保险丝老化后,相当于是额定值(电流)的下降而非上升,因而在电路中不会产生安全性问题,只是会在较小的过载电流或脉冲下即切断电路。
3、保险丝寿命的测试评估:在IEC标准中规定有“耐久性试验法”,而UL标准中无类似的规定。
IEC标准中的耐久性试验即是寿命试验,其方法是,在正常温度下使用直流电源测试:a、额电流直到温度稳定下测电压降;b、1.2倍额定电流1h 切断电流15min。
循环100次;c、通电1.5In 1h 测电压降;d、同a法测电压降。
要求:试验前后电压降变化不应超过10%,且标识仍清楚可辩,端帽焊点不出现任何劣变。
七、保险丝适用的电路:1、特快速和快速熔断型保险丝管:适用于较恒定电流的电路,或浪涌电流较小的电路,且电路中存在抗冲击脆弱元件或部件。
2、中等延时和延时熔断型保险丝管:适用于存在正常浪涌电流的电路,且电路中不存在抗冲击脆弱元件或部件。
抗雷击型保险丝管,适用于需要承受瞬间雷击的特殊电路,如电话机等。
3、分断电流保险丝管:适用于可能出现较大短路电流的电路。
4、氧树脂封装和塑料外壳型保险丝管:适用于安装密集元件或可能出现接触短路的回路中。
5、350V、300V的保险丝管:适用于电子整流器等产品。
八、保险丝管使用中的一些注意事项:1、被选用保险丝的额定电压,应大于被保护回路的输入电压。
2、UL规格保险丝的额定电流是在实验室条件下确定的,实际使用时应小于标称值的75%使用。
例如,电路工作电流为0.75A,最小选用额定电流为1A的保险丝管。
3、IEC规格保险丝管的额定电流,实际使用时可按标称值的90%或100%使用。
例如,电路工作电流为0.9A,最小可选用额定电流为0.9A或1A的保险丝管。
4、不同使用环境温度下,保险丝的工作寿命不一样,温度越高,保险丝的工作寿命越短;实际选用时,需按系数提高保险丝的额定电流选用。
我司产品目录中已标明温度影响曲线,供选用保险丝管时参考。
5、保险丝管的分断能力与其体积成正比,与额定电压成反比。
即,体积越大或额定电压越小,保险丝管的分断能力就越大;体积越小或额定电压越大,保险丝管的分断能力就越小。
所以,如选用小尺寸的保险丝管,需判定被保护电路可能出现的短路电流不会太大;如被保护电路可能出现较大的短路电流,则须选用有较大分断电流的较大尺寸保险丝管。
产品目录中标明了各型号、规格的分断电流,共选用保险丝管时参考。
6、保护回路的浪涌I2T应小于保险丝管额定I2T的20%,保险丝管在被保护回路中才能承受10万次以上的浪涌冲击。
九、保险丝管的选用:a)确定安全标志:根据产品将销售的市场要求,选定保险丝管的安全认证标志及安全标准(UL标准或IEC标准保险丝管)。
b)确定外型尺寸:根据安装空间和确定的安全认证标志及安全标准,选定保险丝管的外型尺寸。
c)确定型号:根据被保护回路的电流特性,选定保险丝管的型号。
例如,被保护回路的电流特性为恒定电流,则选用快速熔断型。
d)确定额定电压:根据被保护回路的输入电压及使用要求,确定保险丝管的额定电压。
例如,被保护回路的输入电压为220V,则须选用额定电压220V以上的保险丝管,可选250V、300V、350V等;但考虑成本因素,不必选用过高的额定电压。
e)确定最小额定电流:根据被保护回路的稳太工作电流及相关的使用折损系数,初步确定保险丝管的额定电流。
例如,被保护回路的稳太工作电流为1A,选用UL标准延时保险丝管,工作环境温度约80℃,则保险丝管的额定电流最小选:1A×1.25÷0.5=2.5A。
f)确定保险丝管的最小I2T:根据被保护回路的浪涌I2T,确定保险丝管的I2T。
例如,被保护回路的浪涌I2T为1(A2S),为保证保险丝管能承受10万次以上的冲击,保险丝管的I2T应大于:1÷0.2=5(A2S)。
g)确定保险丝管的额定电流:根据最小额定电流和最小I2T值,查产品目录中对应型号规格,取既大于最小额定电流值且其I2T值也大于最小I2T 值的初级额定电流规格为选用保险丝管的额定电流。
例如,依据以上最小值,(1)如额定电流2.5A的I2T为4.3 A2S,3A的I2T为5.4A2S,则取3A为选用保险丝管的额定电流;(2)如额定电流2A的I2T为5.3 A2S,2.5A的I2T为7.6A2S,则取2.5A为选用保险丝管的额定电流。
厦门宁利电子有限公司2004/2/27过流保护—电流保险丝熔断体是对电流敏感的元件,当故障电流超过熔断额定值时,熔断体会以自己的熔断来保护整个电路的不受破坏,因此如何正确地选用熔断体就显得十分重要,熔断体的选用可依据以下程序:A. 用户将最终产品定位在哪个市场是选择熔断体的重要因素,由于对熔断体设计观点不同,国际上对熔断体已形成两大标准体系。
