软件体系结构(Software Architecture)
04-软件体系结构描述语言-lym
描述环境
使用体系结构图
13
13
好的体系结构文档的必要元素(2/2)
考虑实现时的限制
但是仅在它们能影响体系结构设计的范围内
被限定的下层结构、处理器需求
通常包含其他结构图 它怎样去符合需求与约束 其他的设计
体系结构设计的原理
14
14
其他方面
风格/产品线问题
设计可变的尺度 体系结构的那个方面必须不被改变？ 暗含开发团队的组织结构 体系结构评审情况
28
典型元素含义
29
常见体系结构元素
30
ADL定义
定义
ADL是一种语言，提供了对软件系统概念体系结构进 行建模的特性(features) 构件(components) 连接件(connectors) 配置(configurations)
基本特性：对以下成分进行显式规约
31
ADL定义
形式化方法（formal methods），用特 定的数学语言,包括数学的符号语言、图 象语言和文字语言,表达自然现象和社会 现象的空间结构和数量关系。准确、规 范、标准=>有利于机器自动化
该层次的非形式化是严重的问题吗？
16
体系结构描述语言的必要性
体系结构是降低开发成本的关键
开发焦点转移到粗粒度系统成分
鉴于体系结构描述的概念和实践的不统一，IEEE 于1995年8月成立了体系结构工作组 IEEE P1471
IEEE P1471于2000年9月21日通过IEEE-SA标准委员会 评审。 IEEE P1471适用于软件密集的系统，其目标在于：便 于体系结构的表达与交流，并通过体系结构要素及其 实践标准化，奠定质量与成本的基础。 IEEE P1471详细介绍了一套体系结构描述的概念框架， 并给出建立框架的思路。但如何描述以及具体的描述 技术等方面缺乏更进一步的指导。
软件体系结构
第21页
第一章 概述
软件体系结构的意义
1.5 软件体系结构的意义
软件体系结构是早期设计决策的体现：
明确了对系统实现的约束条件 决定了开发和维护组织的结构
制约着系统的质量属性
通过研究软件体系结构可以预测软件的质量 使推理和控制软件更新更加有效 有助于循序渐进的原型设计 可以作为培训的基础
《软件体系结构》 黑龙江大学计算机科学技术学院 版权所有© 2006-2007
《软件体系结构》 黑龙江大学计算机科学技术学院 版权所有© 2006-2007
第14页
第一章 概述
概念
构件(Component)
1.3 软件体系结构的概念和术语
构件是语义完整、语法正确和有重用价值的单位软件。 一般来说，任何在系统运行过程中承担一定功能、发挥一定
作用的软件体都可以看作是构件，譬如设备驱动程序、函数
模块；也可以是一个独立的软件，如数据库服务器。 连接件把不同的构件连接起来形成软件系统。它可以是过程
调用、管道、远程方法调用等等。
约束一般为构件连接时的规则、条件或方式。
《软件体系结构》 黑龙江大学计算机科学技术学院 版权所有© 2006-2007
第11页
第一章 概述
补充说明
1.2 软件体系结构的定义
第20页
第一章 概述
软件体系结构的意义
1.5 软件体系结构的意义
软件体系结构是风险承担者进行交流的手段：系统的
各个风险承担者（客户、项目管理人员、设计开发人 员、测试人员、集成人员）把软件体系结构作为各自
关心的不同方面的描述，并以此作为相互沟通，达成
共识的基础。
《软件体系结构》 黑龙江大学计算机科学技术学院 版权所有© 2006-2007
软件体系结构课件_软件体系结构总复习
第一章 序论
软件体系结构的定义 Software Architecture is the structure or structures of
the system, Which comprise software elements, the externally visible properties of these Elements, and the relations among them
模块结构 组件-连接器结构 分配结构
分解结构 使用结构 分层结构 类或泛化
模块结构
分解结构 使用结构 分层结构 类或泛化
组件-连接器结构
组件 连接 连接的本质 连接器 组件间的联系
分配结构
什么是分配结构
硬件、团队结构、文件系统都会与软件构 架进行交互，所以必须考虑这一类结构。
第八章 构架编档
什么是架构编档，简要表达软件构架编档 要包含的主要内容。
第七章 软件产品线
产品线的概念 一个软件产品线是满足以下性质的
一组软件产品： -共享一组相同的、可管理的特性
的集合 -满足一类特定的市场需求
公共核心资产库(core assets base) COTS〔Commercial Off-the-Shelf〕 核心资产开发活动的输入和目标 产品开发活动中输入/输出关系 使用产品线的好处和代价
元进行操作 连接件：控制 根据控制策略的不同，分为： 数据库〔知识库〕：系统由输入数据流中的事务
信息来驱动，即输入数据流中的事务指令可以触 发系统相应进程的执行， 黑板：如果系统由中央数据结构的当前状态来驱 动，那么黑板模型。
黑板风格
Com它一些事物 元素外部可见的属性是指元素对其它元素来说 提供的效劳 需要的效劳 共享资源的使用等 各元素间的交互关系也可能有多种 例如：细划分，同步，调用，包含…
软件构架、架构、框架区别
软件框架(Software Framework)介绍面向某领域（包括业务领域，如ERP，和计算领域，如GUI）的、可复用的“半成品”软件，它实现了该领域的共性部分，并提供一系列定义良好的可变点以保证灵活性和可扩展性。
可以说，软件框架是领域分析结果的软件化，是领域内最终应用系统的模板。
随着软件规模的扩大、应用的广泛和软件复用技术的发展，以子程序或类（Class）为单位的软件复用有许多不足：（1）子程序库日趋其庞大以致于使用人员难以掌握，（2）大多数类粒度很小，且其自身往往不能完成有用的功能。
这一问题迫使人们在复用中将一组类（或模块）及其交互作为一个整体来考虑，由此出现了软件框架。
软件框架至少包含以下组成部分：（1）一系列完成计算的模块，在此称为构件。
（2）构件之间的关系与交互机制。
（3）一系列可变点（也称热点，Hot-spots，或调整点）。
（4）可变点的行为调整机制。
开发人员通过软件框架的行为调整机制，将领域中具体应用所特有的软件模块绑定到该软件框架的可变点，从而得到最终应用系统，这一过程称为软件框架的例化（instantiation）。
通过软件框架的使用，开发人员可将主要精力放在应用所特有的模块的开发上，从而大大提高了软件生产率和质量。
软件框架的行为调整机制是指如何针对具体的应用调整该框架的可变部分、如何在可变点加入特定应用模块所采用的方法和规则。
行为调整机制可分为四种：（1）模板参数化。
软件框架提供代码自动生成工具，该工具根据用户设置的参数自动生成所需的代码。
（2）继承和多态。
通过面向对象中的子类继承和重载，在子类中加入新的功能或改变父类的行为。
（3）动态绑定。
在运行时刻动态绑定所需的对象服务，可通过软件模式技术实现。
（4）构件替换。
通过替换框架中可插拔的构件来加入业务特定的功能，不同于一般的可复用软件制品，软件框架的一个显著特点是逆向控制（Inversion of Control），在复用过程中，前者需被显式调用，控制是在应用特定的模块中，软件框架则不然，应用开发人员只要将应用特定的模块绑定到框架内，框架则根据自己的交互机制自动调用该模块，控制由框架负责。

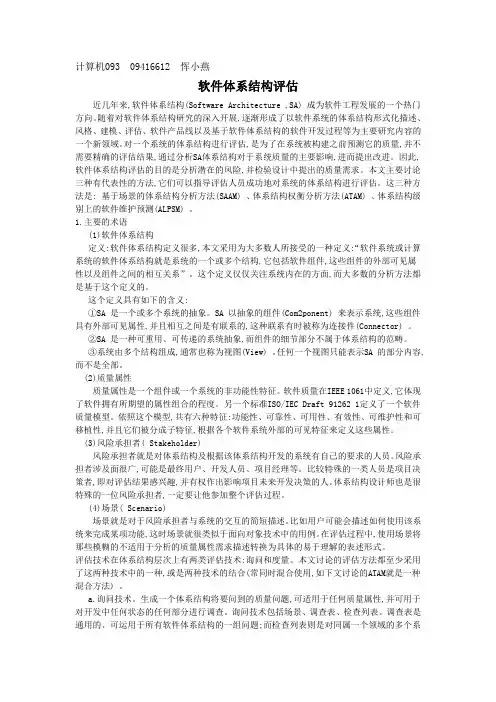

软件体系结构评估
计算机093 09416612 恽小燕软件体系结构评估近几年来,软件体系结构(Software Architecture ,SA) 成为软件工程发展的一个热门方向。
随着对软件体系结构研究的深入开展,逐渐形成了以软件系统的体系结构形式化描述、风格、建模、评估、软件产品线以及基于软件体系结构的软件开发过程等为主要研究内容的一个新领域。
对一个系统的体系结构进行评估,是为了在系统被构建之前预测它的质量,并不需要精确的评估结果,通过分析SA体系结构对于系统质量的主要影响,进而提出改进。
因此,软件体系结构评估的目的是分析潜在的风险,并检验设计中提出的质量需求。
本文主要讨论三种有代表性的方法,它们可以指导评估人员成功地对系统的体系结构进行评估。
这三种方法是: 基于场景的体系结构分析方法(SAAM) 、体系结构权衡分析方法(ATAM) 、体系结构级别上的软件维护预测(ALPSM) 。
1.主要的术语(1)软件体系结构定义:软件体系结构定义很多,本文采用为大多数人所接受的一种定义:“软件系统或计算系统的软件体系结构就是系统的一个或多个结构,它包括软件组件,这些组件的外部可见属性以及组件之间的相互关系”。
这个定义仅仅关注系统内在的方面,而大多数的分析方法都是基于这个定义的。
这个定义具有如下的含义:①SA 是一个或多个系统的抽象。
SA 以抽象的组件(Com2ponent) 来表示系统,这些组件具有外部可见属性,并且相互之间是有联系的,这种联系有时被称为连接件(Connector) 。
②SA 是一种可重用、可传递的系统抽象,而组件的细节部分不属于体系结构的范畴。
③系统由多个结构组成,通常也称为视图(View) 。
任何一个视图只能表示SA 的部分内容,而不是全部。
(2)质量属性质量属性是一个组件或一个系统的非功能性特征。
软件质量在IEEE 1061中定义,它体现了软件拥有所期望的属性组合的程度。
另一个标准ISO/IEC Draft 91262 1定义了一个软件质量模型。
软件体系结构概述
软件体系结构是具有一定形式的结构化元素，即构件的集合，包括处理构件、数据构件和连接构件。处理构件负责对数据进行加工，
数据构件是被加工的信息，连接构件把体系结构的不同部分组组合连接起来。这一定义注重区分处理构件、数据构件和连接构件，这
一方法在其他的定义和方法中基本上得到保持。
第6页，共41页。
软件体系结构概述
动态/静态处理联系
连接的实现形式影响组件的设计与实现
e.g. 同步调用/异步调用
第19页，共41页。
软件体系结构概述
组件的动态特性
运行调度
运行环境资源的分配和多任务的并行执行
生存期管理
组件运行实例的产生和撤销，包括由组件负责的其他类型组件的产生和撤销。
第20页，共41页。
软件体系结构概述
between processing elements, data elements, and connecting elements, and this taxonomy by and large persists
through most other definitions and approaches.
第25页，共41页。
软件体系结构概述
软件体系结构是软件开发过程中的管理
明确了对系统实现的约束条件，能够支持系统的质量属性实现。
可行性分析时避免方向性错误
制定工程进度和投资计划的依据，决定了开发组织的组织结构，保障项目顺利进行的关键
软件开过程的关键里程碑
第26页，共41页。
软件体系结构概述
软件体系结构支持复用
产品线
构件（库）
软件框架
软件体系结构是需求和代码之间的桥梁，为开发提供了建设的蓝图，也是测试、维护和升级的依据。
软件体系结构
一. 软件体系结构（架构）软件体系结构的定义通常，软件体系结构通常被称为架构，指可以预制和可重构的软件框架结构。
架构尚处在发展期，对于其定义，学术界尚未形成一个统一的意见，而不同角度的视点也会造成软件体系结构的不同理解。
比如，ANSI/IEEE 610.12-1990软件工程标准词汇对于体系结构定义是“体系架构是以构件、构件之间的关系、构件与环境之间的关系为内容的某一系统的基本组织结构以及知道上述内容设计与演化的原理(principle)”；而Garlan & Shaw模型的基本思想是：软件体系结构={构件(component),连接件(connector)，约束(constrain)}。
对于软件项目的开发来说，一个清晰的软件体系结构是首要的。
传统的软件开发过程可以划分为从概念到实现的若干个阶段，包括问题定义、需求分析、软件设计、软件实现及软件测试等。
软件体系结构的建立就位于需求分析之后，软件设计之前。
在建立软件体系结构时系统设计师主要从结构的角度对整个系统进行分析，选择恰当的构件（Component）、构件间的相互作用以及它们的约束，最后形成一个系统框架（Framework）以满足用户的需求，为软件设计奠定基础。
软件体系结构风格软件体系结构设计的一个核心问题是能否使用重复的体系结构模式，即能否达到结构级的软件重用。
也就是说，能否在不同的软件体系中，使用同一体系结构。
基于这个目的，学者们开始研究和实践软件体系结构的风格问题。
软件体系结构风格（Software Architecture Style）是描述某一特定应用领域系统组织方式的惯用模式。
它反映了领域中众多系统所有的结构和语义特性，并指导如何将各个模块和子系统有效地组织成一个完整的系统。
对软件体系结构风格的研究和实践促进了对设计的复用，一些经过实践证明的解决方案也可以可靠地用于解决新的问题。
体系结构风格的不变部分使不同的系统可以共享一个实现代码。
软件体系结构试题与解答
模拟试题（一）第一题: 名词解释(每题5分, 共20分)1.软件体系构造（Software Architecture）2.软件体系构造风格（Software Architecture Style）3.软件质量属性4.质量属性驱动旳设计措施（ADD）第二题: 单项选择(每题4分, 共20分)1. 下面哪种方略可以用来满足可测试性（Testability）旳质量属性?A) 心跳（Heartbeat） B) 模块旳抽象化（Generalize the module）C) 记录/重放 D) 授权顾客2. “系统在提供服务给合法顾客旳同步抵制未授权使用旳能力”这是哪种质量属性关怀旳问题？A) 性能 B) 可测试性C) 可移植性 D) 安全性3. 下面哪种视图不属于软件体系构造中定义旳“4+1”视图?A) 物理视图 B) 设计视图C) 场景视图 D) 开发视图4. 下面旳图是什么图？A) 序列图 B) 组件图C) 对象图 D) 用例图5. 下面旳图形描述了何种体系构造风格？A) C/S B) 有序批处理 C) 主程序/子程序 D) 面向对象第三题:简答（每题5分, 共20分）1.请描述管道-过滤器体系构造风格旳特点并给出适合使用这种风格旳一种应用场景。
2.请简要阐明黑板风格旳定义。
3.请简要阐明体系构造权衡分析措施和该措施旳特点。
4. 什么是“4+1视图”, 分别给出每个视图旳名称和重要关注点。
软件体系构造分析: 效用树(20分)某企业要开发一种在线交易系统, 该系统重要关注性能、可更改性、可用性和安全这五个质量属性。
负责开发旳团体分析了各个质量属性, 设计了一种参照旳体系构造。
该团体欲采用效用树技术对体系构造进行评估, 下面是有关旳场景: ☎∙∙站点 断电后 可以在 秒内完毕流量到站点 旳迁移；●信用卡交易需要有99.999% 旳安全性；●顾客旳授权数据库需要在 99.999% 旳状况下保证可用；●视频必须实时传播；●可以在4人-周内完毕对Web顾客界面旳变化网络失效和恢复必须在1.5分钟内完毕；●减少对客户数据库访问旳时间至200毫秒以内；请根据以上描述, 构建对应旳效用树2. 软件体系构造构建（20分）Travelling 是一家新兴旳旅游服务提供商, 可以在线为顾客提供在线旳实时旅游信息服务, 包括路线信息, 景点简介, 公交线路查询等, 其系统旳基本旳功能如下所示:☎∙∙顾客可以在网站上注册帐号和密码 成为该站点旳客户；☎∙∙客户可以使用浏览器访问网上旳站点 搜索并返回感爱好旳景点信息；☎∙∙该企业需要集成来自旅游线路提供商旳数据库 提供旅游线路支持；需要集成来自景点旳信息提供商旳数据库提供景点信息；需要集成公交企业旳应用系统提供公交信息查询能力。
《软件体系结构》教学大纲
《软件体系结构》教学大纲课程英文名称: Software Architecture课程编号：050302一、课程说明1．课程性质《软件体系结构》课程，是软件工程专业硕士研究生的主干课程。
2．课程的目的和任务软件体系结构主要介绍软件体系结构和中间件的基本概念，使学生对软件体系结构有比较深入的了解。
通过学习，使得学生在软件工程思想的基础上，更进一步掌握软件分析和软件开发的方法和思想，并能在实际中应用。
培养学生成为一名合格的软件分析师或软件工程师，并为其在该领域进一步深造打下坚实的基础。
3．适用专业软件工程，计算机科学与技术专业4．学时与学分学分：3 学时：45 讲授学时：45 实践学时：05．先修课程软件工程，数据结构与算法，操作系统，程序设计6．推荐教材或参考书目教材名称：《软件体系结构》张友生编著清华大学出版社ISBN：7302078106 2004版主要参考书目：《软件体系结构理论与实践》冯冲，江贺，冯静芳编著人民邮电出版社2004版7．主要教学方法与多媒体要求主要教学方法：理论和技术教学，案例驱动教学多媒体要求：多媒体教学占80%8．考核方式1、平时成绩（书面作业＋上机实验＋考勤）2、课程大作业3、期末闭卷笔试4、总成绩 = 笔试成绩（60/100）+ 平时成绩（20/100）+ 大作业成绩（20/100）9．课外自学要求书本上没讲过的内容，让学生自学。
推荐的教材，学有余力的学生可以自学。
二、教学基本要求和能力培养要求1．通过本课程的教学环节，达到以下基本要求1）、应使学生全面了解软件体系结构的概念。
2）、使学生对软件体系结构有比较深入的了解，掌握软件体系结构的思想，了解软件体系结构的设计过程。
3）、使学生在了解软件体系结构的基础上，能用之于软件开发的实践过动中去。
2．通过学习本课程应具备以下能力培养学生成为一名合格的软件分析师或软件工程师，并为其在该领域进一步深造打下坚实的基础。
三、课程教学内容第一章软件体系结构概论重点：了解软件危机的概念、产生以及表现。
SA12基于体系结构的软件开发
SA12基于体系结构的软件开发基于体系结构的软件开发（Software Architecture）是一种在软件开发中使用的方法论，它通过将软件系统分解成多个模块或组件，并定义它们之间的相互关系，以及系统整体的架构风格，来指导软件开发过程。
体系结构的合理设计可以提高软件系统的可维护性、可扩展性和可重用性，并且能够更好地满足用户需求。
在基于体系结构的软件开发中，首先需要进行需求分析和系统规划，以确定软件系统的整体功能和性能要求。
然后，依据这些要求，设计出适合系统的体系结构，包括定义系统的组件结构、模块划分和模块之间的接口与通信方式。
体系结构设计的核心是要保持模块的独立性和低耦合，同时确保模块之间能够高效地协同工作。
在体系结构设计完成后，需要进行模块设计和实现。
根据模块之间的接口定义，不同的开发人员可以并行地进行开发，提高开发效率。
同时，由于模块之间的接口已经定义清楚，不同模块的开发人员可以独立地测试自己的模块，并且模块之间的集成测试也能够更加方便地进行。
另外，基于体系结构开发的软件系统还能够更好地进行复用。
在体系结构设计阶段，可以考虑到系统中可能会出现的变化点，并将其抽象成可替换的组件或模块。
当系统需要进行扩展或修改时，只需要替换掉相应的组件，而无需对整个系统进行大规模的修改，这大大提高了软件系统的可维护性。
基于体系结构的软件开发方法还可以提高软件开发团队的协作效率。
每个开发人员只需要专注于自己的模块设计和实现，无需关心整个系统的细节。
开发人员之间的沟通和合作也更加简单明了，减少了因为软件系统复杂度带来的沟通成本。
综上所述，基于体系结构的软件开发方法可以提高软件系统的开发效率、可维护性和可扩展性。
它强调模块化设计和低耦合的原则，通过定义模块之间的接口和通信方式，提高模块的独立性和可替换性。
同时，它还能够提高软件开发团队的协作效率，并且能够更好地满足用户的需求。
因此，基于体系结构的软件开发方法在当前的软件开发中得到了广泛应用。
软件工程体系结构
软件工程体系结构软件工程体系结构（Software Engineering Architecture）是一种将软件系统划分为不同组件并描述其关系以及如何实现各个组件的方法。
体系结构是软件中运行时、开发和维护的基础，它定义了系统的组成和规模。
软件体系结构通常包括架构风格、设计模式、编码约定和组件的通信协议等方面。
软件体系结构设计是一项复杂的任务，需要考虑多个方面的需求，如性能、安全性、可维护性、可扩展性、可重用性以及可移植性。
软件体系结构需要满足现有或未来的需求，而这些需求可能会随着时间和技术的变化而发生变化。
因此，软件体系结构的设计需要能够适应变化并具有可扩展性。
架构风格是软件体系结构设计的核心概念之一。
不同的架构风格可以提供不同的组件关系和通信协议。
常见的架构风格包括分层架构、客户端-服务器架构、发布-订阅架构、事件驱动架构、面向服务架构（SOA）等等。
这些架构风格有不同的优缺点，应根据具体的应用场景进行选择。
设计模式是另一种常用的软件工程体系结构。
设计模式是解决常见问题的可重用解决方案。
例如，MVC模式可以将模型、视图和控制器分离，使代码更易于维护和扩展。
设计模式提供了一种可以重复使用的解决方案，在不同的应用程序中可用于多种情况。
编码约定是一种定义软件组件访问规则的方法。
编码约定可以提高软件的可读性和可维护性。
例如，使用命名约定和代码格式可以使代码更易于理解和修改。
编码约定还可以帮助保持代码的标准化，使不同团队中的开发人员之间的代码更加一致。
组件通信协议规定了软件中组件之间如何交换信息。
组件之间的通信可以通过各种方式进行，包括进程间通信、消息传递或使用共享内存。
通信协议还可以定义如何处理错误、如何处理并发访问等其他相关方面。
软件工程体系结构设计是一项重要的任务，需要综合考虑多个因素。
好的软件体系结构设计可以使软件更易于维护和扩展，并提高系统可靠性、性能和安全性。
还需要深入了解业务需求，以确保软件体系结构与业务需求相符合。
软件体系结构
软件体系结构
软件体系结构（Software architecture，软件架构）为软件系统提供了一个结构、行为和属性的高级抽象，由构成系统的元素的描述、这些元素的相互作用、指导元素集成的模式以及这些模式的约束组成。
软件体系结构不仅指定了系统的组织结构和拓扑结构，并且显示了系统需求和构成系统的元素之间的对应关系，提供了一些设计决策的基本原理。
对于软件项目的开发来说，一个清晰的软件体系结构是首要的。
传统的软件开发过程可以划分为从概念直到实现的若干个阶段，包括问题定义、需求分析、软件设计、软件实现及软件测试等。
软件体系结构的建立应位于需求分析之后，软件设计之前。
但在传统的软件工程方法中，需求和设计之间存在一条很难逾越的鸿沟，从而很难有效地将需求转换为相应的设计。
而软件体系结构就是试图在软件需求与软件设计之间架起一座桥梁，着重解决软件系统的结构和需求向实现平坦地过渡的问题。
软件体系结构是项目干系人进行交流的手段，明确了对系统实现的约束条件，决定了开发和维护组织的组织结构，制约着系统的质量属性。
软件体系结构使推理和控制更改更简单，有助于循序渐进的原型设计，可以作为培训的基础。
软件体系结构是可传递和可复用的模型，通过研究软件体系结构可能预测软件的质量。
软件构架、架构、框架区别
软件框架(Software Framework)介绍面向某领域（包括业务领域，如ERP，和计算领域，如GUI）的、可复用的“半成品”软件，它实现了该领域的共性部分，并提供一系列定义良好的可变点以保证灵活性和可扩展性。
可以说，软件框架是领域分析结果的软件化，是领域内最终应用系统的模板。
随着软件规模的扩大、应用的广泛和软件复用技术的发展，以子程序或类（Class）为单位的软件复用有许多不足：（1）子程序库日趋其庞大以致于使用人员难以掌握，（2）大多数类粒度很小，且其自身往往不能完成有用的功能。
这一问题迫使人们在复用中将一组类（或模块）及其交互作为一个整体来考虑，由此出现了软件框架。
软件框架至少包含以下组成部分：（1）一系列完成计算的模块，在此称为构件。
（2）构件之间的关系与交互机制。
（3）一系列可变点（也称热点，Hot-spots，或调整点）。
（4）可变点的行为调整机制。
开发人员通过软件框架的行为调整机制，将领域中具体应用所特有的软件模块绑定到该软件框架的可变点，从而得到最终应用系统，这一过程称为软件框架的例化（instantiation）。
通过软件框架的使用，开发人员可将主要精力放在应用所特有的模块的开发上，从而大大提高了软件生产率和质量。
软件框架的行为调整机制是指如何针对具体的应用调整该框架的可变部分、如何在可变点加入特定应用模块所采用的方法和规则。
行为调整机制可分为四种：（1）模板参数化。
软件框架提供代码自动生成工具，该工具根据用户设置的参数自动生成所需的代码。
（2）继承和多态。
通过面向对象中的子类继承和重载，在子类中加入新的功能或改变父类的行为。
（3）动态绑定。
在运行时刻动态绑定所需的对象服务，可通过软件模式技术实现。
（4）构件替换。
通过替换框架中可插拔的构件来加入业务特定的功能，不同于一般的可复用软件制品，软件框架的一个显著特点是逆向控制（Inversion of Control），在复用过程中，前者需被显式调用，控制是在应用特定的模块中，软件框架则不然，应用开发人员只要将应用特定的模块绑定到框架内，框架则根据自己的交互机制自动调用该模块，控制由框架负责。
软件体系结构_第二章软件体系结构的风格与模式
软件体系结构 姜瑛
软件体系结构的风格与模式 19/81
主程序与子过程—缺点
直观的连接关系仅为过程之间的调用关系，难 以表达构件间多种复杂连接关系。 大规模软件的代码可维护性和易理解性较差。 可复用的层次较低，难以在设计层或体系结构 层次上进行复用。
软件体系结构 姜瑛
软件体系结构的风格与模式 20/81
软件体系结构 姜瑛
软件体系结构的风格与模式 34/81
基于事件和隐式调用—例子
在编程环境中用于集成各种工具 在数据库管理系统中确保数据的一致性约束 在编辑器中支持语法检查
软件体系结构 姜瑛
软件体系结构的风格与模式 35/81
基于事件和隐式调用—优点
事件广播者不必知道哪些部件会被事件影响， 部件之间关系弱。 支持复用，当需要将一个构件加入现存系统中 时，只需将它注册到系统的事件中。 便于系统演化，构件可以容易地升级或更换。
软件体系结构
提供交流基础 反映高层设计 便于系统演化
软件体系结构 姜瑛
软件体系结构的风格与模式 5/81
什么是软件体系结构？
软件体系结构是
对系统结构的总体设计与说明 一种高层设计
软件体系结构关注三方面问题
构件：软件系统由哪些部分构成
例如：数据库、服务器等
连接件：系统构成部分（构件）之间的交互关系是 什么
使用体系结构风格的益处（1）
促进设计复用
体系结构风格在设计中得到复用可以提高开 发效率。
促进代码复用
一个体系结构风格中的不变部分使得部分实 现代码可以共享。
软件体系结构 姜瑛
软件体系结构的风格与模式 12/81
使用体系结构风格的益处（2）
促进系统理解
如果采用惯例的结构，可以使得其他人员容 易理解系统的组织结构。例如说明一个系统 是采用“客户机—服务器”风格，可以使人很 快地获得系统整体结构的印象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– 软件开发计划说明如何实现体系结构所代表的理念 – 管理开发就是在计划的指导下，逐步实现体系结构 – 开发计划需要做许多中间过程的修正，但希望体系结构在实现过
程中能够保持不变
以体系结构为中心的项目管理(3/3)
– 制定明确的进度表 – 得到股东的支持 – 确定切实可行的期望值 – 对员工的弱点感觉敏锐 – 在动荡中保持冷静 – 在任何环境中，这些都是好的项目经理应具备的素质
项目经理的职责(1/2)
• 项目经理的主要工作
– 计划（Planning） – 组织（Organizing）：建立项目组和确定组成员的角色 – 实现（Implementation）：根据制定的项目计划，进行项目实现，
• 好的项目经理常常都有均衡的技术和人员管理的技能
– 人员管理的技能通常表现在交流、理解、领导能力、情感、教学、 个人魅力等多方面
– 通常，项目组的技术能力可以通过任用强有力的软件架构师得到 增强
以体系结构为中心的项目管理(1/3)
• 以体系结构为中心的软件项目计划（Architecture-Centered Software Project Planning, ACSPP）方法
构是否完全实现它的质量目标
• 如果说体系结构是实现系统所要达到的商业目标的核心， 那么，体系结构也必须成为项目经理和软件架构师的工 作核心
• “在缺少高层体系结构的情况下，工作的时间进度和工 作量的估算是毫无价值的”
• 项目经理需要根据体系结构来制定进度计划、进行估算 和管理人员
体系结构在管理中的作用(2/3)
– 根据软件体系结构来估算开发项目的费用和进度
• 这里所描述的项目管理实践可以称为“中量级”的过程， 介于能力成熟度模型（CMM）和Rational统一过程（RUP） 所描述的重量级过程与极限编程这样的轻量级过程之间
• 在前期准备工作中多花一些时间，包括为预想的产品设 计软件体系结构以及制定项目计划。实现中采取增量开 发方法，以便目计划
市场需求 产品
需求分析
产品因素
全局分析
风险分析
产品因素 版本交付
体系结构 描述
问题和 策略
风险和 缓解
体系结构 设计
模块视图
版本发布 计划
进度 次序
中间过程 的修正
管理开发 小组
如何做、 谁承担、 何时进行
软件开发 计划
计划工作
• 项目计划开始于定义一系列的系统需求，结束于生成软 件开发计划。项目计划与软件体系结构的设计并行进行， 并在开发过程的每一次增量式版本发布之前进行
– 到1998年，成功地项目增多了：26%完全成功，28%被完全取消， 46%超过预算、延期和缺少功能
情况在改善，但是，对于成功完成的软件开发项目， 业界的纪录依旧很糟糕
体系结构在管理中的作用(1/3)
• 以技术为中心的体系结构的作用观点，基于以下的基本 假设
– 体系结构是开发软件系统的关键 – 体系结构是实现商业目标、达到软件质量品质的基础 – 为提高软件质量而设计软件体系结构，以及如何评估软件体系结
• 通过较短周期（8周）的增量式提交，有可能开发有限销 售的功能，并选取在一次增量开发时间内那些以可接受 的质量实现的功能
体系结构在管理中的作用(3/3)
• 进度表依赖于体系结构，而增量式提交依赖于进度表， 这种控制是以体系结构为基础的软件开发的根本特性
• 以体系结构为中心的项目管理技术是同现有的管理技术 紧密相关的
市场需求
需求分析
产品因素
问题和策略 全局分析
体系结构 评估
产品因素
体系结构 描述
风险和 缓解
体系结构 设计
• 估算的经验值，项目开发时间的分配
– 40%用于设计：最多用3个月的时间进行高层设计，剩下的用于底 层设计
– 20%用于编码 – 40%用于测试：需要在开发小组内着重强调
• 对体系结构的纵向划分使得系统能够增量式地添加其它 功能，并调整功能以适应各种版本
• 正如体系结构体现了各种质量之间的权衡，进度计划也 体现了交付时间、质量和功能之间的权衡。要向开发小 组明确三者之间的优先级，并利用进度的压力来避免对 质量和功能的过度强调
技术和管理是项目成功的两个基石
• 好的设计和项目管理技巧对于项目的成功大有帮助
• 作为一个产业，我们还未能非常成功地管理成功的软件 项目。成功的项目是指达到计划的开发进度、提供承诺 的功能并交付高质量软件的项目
– 据1995年Standish Group CHAOS的报告，他们对软件项目的研究 表明：16%的软件项目完全成功，31%的项目被完全取消，53% 的项目严重超出预算、延期并交付少于预期的功能
以体系结构为中心的项目管理(2/3)
• 基本特征
– 体系结构的设计和描述 – 项目计划：进度表、工作量估算和项目组织结构 – 增量式开发 – 项目经理/架构师小组：分别对应管理决策和技术决策 – 权衡分析：灵活管理各种开发风险 – 软因素：小组建设、士气、管理的影响、业务的影响、人员经验
和文化等
• 项目经理需要做许多与设计无关的事情，但明确的是，
并应付各种事先无法预测的情况 – 度量（Measurement）：在项目开发过程中及项目开发结束后，
评估项目进度、项目组及各成员的业绩、提交的产品的有效性
• 其它任务
– 项目领导、控制、设定用户期望、革新、决策、指导以及提供帮 助
项目经理的职责(2/2)
• 项目经理的成功与否在很大程度上取决于如何分配时间。 永远也不会有足够的时间干完所有的事情，项目经理需 要谨慎地决定各个任务的优先级，并成功地平衡时间
软件体系结构
(Software Architecture)
讲义14：以体系结构为中心的 软件项目管理
内容
1. 内容简介 2. 以体系结构为中心的软件项目计划 3. 全局分析 4. 管理期望 5. 项目组织 6. 建立项目文化和小组 7. 软件项目经理的角色 8. 权衡和项目决策 9. 增量式开发 10. 创建可视性与避免意外 11. 在激烈的竞争中保持冷静 12. 需关注的度量 13. 什么是“出色的工作” 14. 总结
