热管换热器计算

热管换热器计算(2009-02-20 22:50:45)转载标签：热管换热器计算德天热管亚洲热管网热管换热器计算可用热平衡方程式进行计算，对于常温下使用的通风系统中的热管换热器的换热后温度，回收的冷热量也可用下列公式计算，由于公式采用的是显热计算，但实际热回收过程也发生潜热回收，因此计算值较实测值偏小，其发生的潜热回收可作为余量或保险系数考虑。

本文选自【亚洲热管网】热管换热器的计算：1. 热管换热器的效率定义η=t1-t2/t1- t3 (1-1)式t1、t2——新风的进、出口温度（℃）t3——排风的入口温度（℃）2.热管换热器的设计计算一般已知热管换热器的新风和排风的入口温度t1和t3，取新风量L x 与排风量L P相等。

即L x = L P，新风和排风的出口温度按下列公式计算：t2=t1－η(t1－t3) (1-2)t4=t3＋η(t1－t3) (1-3)t4——排风出口温度（℃）回收的热量Q (kW), 负值时为冷量：Q(kW)= L xρX C x（t2-t1）/3600 (1-4)式中L x——新风量（m3/h ）ρx——新风的密度（kg/m3）（一般取1.2 kg/m3）C x——新风的比热容，一般可取1.01kJ/ (kg ·℃)。

3.选用热管换热器时，应注意：1）换热器既可以垂直也可以水平安装，可以几个并联，也可以几个串联；当水平安装时，低温侧上倾5℃~7℃。

2）表面风速宜采用1.5 m/s~3.5m/s。

3）当出风温度低于露点温度或热气流的含湿量较大时，应设计冷凝水排除装置。

4）冷却端为湿工况时，加热端的效率η值应增加，即回收的热量增加。

但仍可按上述公式计算（增加的热量作为安全因素）。

需要确定冷却端（热气流）的终参数时，可按下式确定处理后的焓值，并按处理后的相对湿度为90%左右考虑。

h2=h1－ 36Q/ L×ρ (1-5)式中h1, h2——热气流处理前、后的焓值（kJ/kg）;Q ——按冷气流计算出的回收热量（W）;L ——热气流的风量（m3/h ）；ρ——热气流的密度（kg/m3）。

盘管换热器相关计算

一、铜盘管换热器相关计算条件：600kg 水 6小时升温30℃ 单位时间内换热器的放热量为q q=GC ΔT=600*4.2*10^3*30/(6*3600)= 3500 w 盘管内流速1m/s ，管内径为0.007m ，0.01m ，盘管内水换热情况：湍流范围：Re=10^4~1.2*10^5 物性参数：40℃饱和水参数。

黏度—653.3*10^-6 运动黏度—0.659 *10^-6 普朗特数—4.31 导热系数—63.5*10^2 w/(m. ℃)求解过程：盘管内平均水温40℃为定性温度时换热铜管的外径，分别取d1=0.014m d2=0.02m 努谢尔特准则为0.4f 8.0f f Pr 023Re .0*2.1Nu =＝1.2*0.023*21244.310.84.310.4=143.4 （d1） 0.4f8.0ff Pr 023Re.0*2.1Nu =＝1.2*0.023*30349.010.84.310.4=190.7 （d2）管内对流换热系数为l Nu h ff i λ⋅==143.4*0.635/0.014=6503.39 （d1） lNu h ff i λ⋅==190.7*0.635/0.02=6055.63 （d2）管外对流换热系数格拉晓夫数准则为（Δt=10）23/υβtd g Gr ∆==9.8*3.86*10^-4*10*.0163/(0.659*10^-6)2=356781.6 （d1） 23/υβtd g Gr ∆==9.8*3.86*10^-4*10*.0223/(0.659*10^-6)2=927492.9（d2）其中g=9.8 N/kgβ为水的膨胀系数为386*10^-6 1/K自然对流换热均为层流换热（层流范围：Gr=10^4~5.76*10^8）25.023w wPr t g l 525.0Nu ⎪⎪⎭⎫ ⎝⎛⋅∆=να=0.525(356781.6*4.31)0.25=18.48755 （d1）25.023w wPr t g l 525.0Nu ⎪⎪⎭⎫⎝⎛⋅∆=να=0.525(927492.9*4.31)0.25=23.47504 （d2）其中Pr 普朗特数为4.31 对流换热系数为dNu m λα==18.48755*0.635/0.014=838.5422 （d1） dNu m λα==23.47504*0.635/0.014=677.5749 （d2）其中λ为0.635w/(m. ℃) .传热系数Uλδ++=o i h 1h 1U 1=1/6503.39+1/838.5422+1/393=0.003891 U=257.0138 （d1）λδ++=o i h 1h 1U 1=1/6055.63+1/677.5749+1/393=0.004186 U=238.9191 （d2）h i －螺旋换热器内表面传热系数 J /㎡·s ·℃ h o －螺旋换热器外表面传热系数 J /㎡·s ·℃ δ－螺旋换热器管壁厚 m δ=1mλ－管材的导热系数 J /m ·s ·℃ λ=393W/m ℃k o －分别为管外垢层热阻的倒数（当无垢层热阻时k o 为1） J /㎡·s ·℃ 自来水 k o =0.0002㎡℃/W 换热器铜管长度 dq l απ70==3500/10/257.0138/3.14/0.014=27.1 （d1）A=1.53dq l απ70==3500/10/238.9191/3.14/0.022=21.2 （d2）A=1.65二、集热面积的相关计算（间接系统）条件：加热600kg 水，初始水温10℃，集热平面太阳辐照量17MJ /㎡以上，温升30℃，⎪⎪⎭⎫⎝⎛⋅⋅+⋅=hx hx C L R c IN AU A U F 1A A =9.5㎡式中IN A —间接系统集热器总面积，㎡L R U F —集热器总热损系数，W/（㎡·℃）对平板集热器，L R U F 宜取4～６W/（㎡·℃）对真空管集热器，L R U F 宜取１～２W/（㎡·℃）取1hx U —环热器传热系数，W/（㎡·℃） hx A —换热器换热面积，㎡c A —直接系统集热器总面积，㎡ )1(J f)t t (C Q A L cd T i end w w c ηη--=w Q —日均用水量，kgw C —水的定压比热容，kJ/（kg ·℃） end t —出水箱内水的设计温度，℃i t —水的初始温度，℃f —太阳保证率，%；根据系统的使用期内的太阳辐照、系统经济以用户要求等因素综合考虑后确定，宜为30%～80% 取1T J —当地集热采光面上的年平均日太阳辐照量kJ/㎡cd η—集热器的年平均集热效率；根均经验值宜为0.25～0.5 取0.6L η—出水箱和管路的热损失率；根据经验取值宜为0.20～0.30 取0.2结论：1）换热器入口流速在1 m/s 左右 2）保证换热器内的平均温度在40℃左右 3）换热器的入口压力不低于0.2 5MPa三、换热器计算1.传热面积TU QA ∆=(2.1.1) A — 传热面积㎡ Q —传热量 J/s U —传热系数 J /㎡·s ·℃ ΔT －平均温度差 ℃2.平均温度差（考虑逆流情况）c1h2c2h1c1h2c2h1T T T T ln)T T ()T (T T -----=∆ （2.2.1）其中T c —冷流体温度 ℃ T h —热流体温度 ℃下标1为入口温度，下标2为出口温度当c1h2c2h1T T T T --≤2时，可用算数平均值计算，即2)T T ()T (T c1h2c2h1-+- （2.2.2）3.传热系数U)A A (k 11)k 1h 1()A A (h 1U 1io i o o o i o i ++++=λδη （2.3.1） h i －螺旋换热器内表面传热系数 J /㎡·s ·℃ h o －螺旋换热器外表面传热系数 J /㎡·s ·℃ δ－螺旋换热器管壁厚 m λ－管材的导热系数 J /m ·s ·℃k i ,k o －分别为管内外垢层热阻的倒数（当无垢层热阻时k i ,k o 均为1） J /㎡·s ·℃ ηo －为肋面总效率（如果外表面为肋化，则ηo ＝1）ioA A －为换热管的外表面积与内表面积之比； 4.螺旋管内表面传热系数lNu h ff i λ⋅=（2.4.1）其中h i —管内表面传热系数 J /㎡·h ·℃f Nu —努塞尔数f λ—流体导热系数 W/m ·K 换热器设计流量为：4L/min ～14L/min ，管内为湍流时实验关联式验证范围：Re f ＝104～1.2×105,Pr f ＝0.1～120，l/d ≥60; 管内径d 为特征长度。

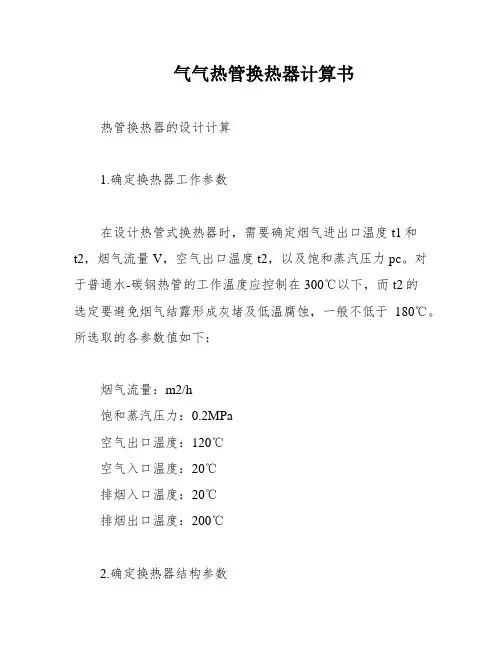

气气热管换热器计算书

气气热管换热器计算书热管换热器的设计计算1.确定换热器工作参数在设计热管式换热器时，需要确定烟气进出口温度t1和t2，烟气流量V，空气出口温度t2，以及饱和蒸汽压力pc。

对于普通水-碳钢热管的工作温度应控制在300℃以下，而t2的选定要避免烟气结露形成灰堵及低温腐蚀，一般不低于180℃。

所选取的各参数值如下：烟气流量：m2/h饱和蒸汽压力：0.2MPa空气出口温度：120℃空气入口温度：20℃排烟入口温度：20℃排烟出口温度：200℃2.确定换热器结构参数2.1 确定所选用的热管类型在工程上计算时，热管的工作温度一般由烟气温度与4倍冷却介质温度的和的平均值所得出。

对于本设计，烟气入口处的温度为180℃，烟气出口处的温度为56℃。

因此，选取钢-水重力热管作为工作介质，其工作温度为30℃~250℃，相容壳体材料为铜和碳钢（内壁经化学处理）。

2.2 确定热管尺寸在确定热管尺寸时，需要根据音速极限和携带极限来选择管径。

根据参考文献《热管技能技术》，取参考功率范围Qc=4kW，在t2=56℃启动时，可得到热管的管径为10.3mm。

根据参考文献《热管技能技术》，取参考功率范围Qent=4kW，在管内工作温度ti=180℃时，可得到热管的管径为1.11mm。

根据给定的公式，计算得到热管的内径为22mm，管壳厚度为1.5mm，外径为25mm。

为保证翅片效率在0.8以上，选取翅片高度为11mm，厚度为0.5mm，翅片间距为5mm，肋化系数为8.7.将热管按正三角形错列的方式排列，管子中心距取70mm。

确定热管的热侧和冷侧管长。

本文介绍了烟气余热锅炉中热管的设计计算方法。

首先需要确定烟气标准速度v，一般取2.5~5m/s，假设v=4m/s，可得出烟气迎风面的面积A=2.8m2.确定迎风面宽度E，取E=1.8m，热管的热侧管长Aℎ=1.5m，并且Aℎ⁄AA=3⁄1，∴AA=0.5m。

求出迎风面的管数B，A=A⁄A′=1.8⁄0.07=25.7，B为整数，应取B=26，因此实际的迎风面的宽度A=0.07×26=1.82m，同时实际的迎风面面积A′=A×Aℎ=1.82×1.5=2.73m2，实际的速度是A′=A⁄A′=4.07m/s。

192空调用热管换热器的设计计算全文

空调用热管换热器的设计计算西安工程大学王晓杰黄翔武俊梅郑久军摘要：热管技术以其独特的技术在很多领域得到了广泛的应用，在空调领域热管技术也逐渐受到重视，除了理论研究热管技术在空调领域的应用外，设计出合适的换热设备对热管在空调领域的应用也及其重要。

热管换热器的计算内容主要有热力计算和校核计算。

其中热力设计计算大致可分为常规计算法，离散计算法和定壁温计算法。

空调用热管换热器一般为气－气型换热器，文章主要针对气－气型热管换热器的常规计算法进行介绍，并给出了一个具体实例的计算结果，以进一步促进热管换热器在制冷空调领域的应用研究。

关键词：热管空调热力计算1 引言[1][2][4]热管换热技术因其卓越的换热能力及其它换热设备所不具有的独特换热技术在航空，化工，石油，建材，轻纺，冶金，动力工程，电子电器工程，太阳能等领域已有很广泛的应用，制冷空调领域冷冷热流体温差小，因此热管技术也逐渐受到重视。

根据实际需要设计出合理的热管换热器对于空调领域来说也极为重要。

同常规换热器计算一样，热管换热器的计算内容主要有两部分：热管换热器的热力计算和校核计算。

在这里主要对热管换热器的热力计算做个介绍。

热管换热器的热力设计计算目前大致可分为三类：常规计算法，离散计算法，定壁温计算法。

常规计算法将整个热管换热器看成一块热阻很小的间壁，然后采用常规间壁式换热器的设计方法进行计算。

离散计算法认为热量从热流体到冷流体的传递不是通过壁面连续进行的，而是通过若干热管进行传递，呈阶梯式变化，不是连续的。

定壁温计算法是针对热管换热器在运行中易产生露点腐蚀和积灰而提出的，计算时将热管换热器的每排热管的壁温都控制在烟气露点温度之上。

从而避免露点腐蚀及因结露而形成的灰堵。

空调系统要处理的对象一般为室外新风或是室内排风，都属于气态介质，因此空调用热管换热设备为气－气热管换热器。

本文将对空调用气－气热管换热器的常规计算法的热力计算做个简要介绍，文中的一次空气是待处理室外新风，二次空气可以是室内排风或室外新风。

换热器计算公式范文

换热器计算公式范文换热器计算公式指的是用于计算换热器传热性能的各种参数和关系的数学方程。

换热器是工程领域常用的一种设备，用于将热量从一个介质传递到另一个介质。

换热器的性能与换热器的设计参数密切相关，因此计算公式对于换热器的设计和运行至关重要。

以下是一些常用的换热器计算公式：1.整体换热系数（U值）的计算公式：U=1/[(1/h₁)+δi+(1/h₂)]其中，U为整体换热系数，h₁为热源侧传热系数，h₂为冷凝侧传热系数，δi为传热面各种传热介质之间的传热阻力。

2.热量传递率（Q）的计算公式：Q = U × A × δTlm其中，Q为换热器的热量传递率，U为整体换热系数，A为传热面积，δTlm为对数平均温差。

3. 对数平均温差（δTlm）的计算公式：δTlm = [(δT₁ - δT₂) / ln(δT₁ / δT₂)]其中，δT₁为热源侧入口温度与冷凝侧出口温度的温差，δT₂为热源侧出口温度与冷凝侧入口温度的温差。

4.传热面积（A）的计算公式：A = Q / (U × δTlm)其中，A为传热面积，Q为热量传递率，U为整体换热系数，δTlm为对数平均温差。

5.热源侧传热系数（h₁）的计算公式：h₁=(k₁×ΔT₁)/δ₁其中，h₁为热源侧传热系数，k₁为热源侧传热介质的导热系数，ΔT₁为热源侧的温差，δ₁为热源侧的传热厚度。

6.冷凝侧传热系数（h₂）的计算公式：h₂=(k₂×ΔT₂)/δ₂其中，h₂为冷凝侧传热系数，k₂为冷凝侧传热介质的导热系数，ΔT₂为冷凝侧的温差，δ₂为冷凝侧的传热厚度。

7.温差比（R）的计算公式：R=δT₁/δT₂其中，R为温差比，δT₁为热源侧入口温度与冷凝侧出口温度的温差，δT₂为热源侧出口温度与冷凝侧入口温度的温差。

这些计算公式是根据传热原理和换热器的物理特性推导而来，通过这些公式可以计算出换热器的各种参数和性能，从而进行换热器的设计、选型和优化。

热管换热器计算书

热管换热器设计计算1 确定换热器工作参数1.1 确定烟气进出口温度t 1，t 2，烟气流量V ，空气出口温度t 2c，饱和蒸汽压力p c .对于热管式换热器，t 1范围一般在250C ~600C 之间，对于普通水-碳钢热管的工作温度应控制在300C 以下.t 2的选定要避免烟气结露形成灰堵及低温腐蚀，一般不低于180C .空气入口温度t 1c.所选取的各参数值如下：2 确定换热器结构参数2.1 确定所选用的热管类型烟气定性温度： t f =t 1+t 22=420°C+200°C2=310°C在工程上计算时，热管的工作温度一般由烟气温度与4倍冷却介质温度的和的平均值所得出：烟气入口处： t i =t 1+t 2c ×45=420°C+152°C×45=180°C 烟气出口处：t o =t 2+t 1c ×45=200°C+20°C×45=56°C选取钢-水重力热管，其工作介质为水，工作温度为30C ~250C ，满足要求，其相容壳体材料：铜、碳钢（内壁经化学处理）。

2.2 确定热管尺寸对于管径的选择,由音速极限确定所需的管径d v =1.64√Q cr(ρv p v )12根据参考文献《热管技能技术》，音速限功率参考范围，取C Q 4kW =，在t o =56°C 启动时ρv =0.1113kg/m 3p v =0.165×105pa r =2367.4kJ/kg因此 d v =1.64√Q cr(ρv p v )12=10.3mm由携带极限确定所要求的管径d v =√1.78×Q entπ∙r(ρL −14⁄+ρv −14⁄)−2[gδ(ρL−ρv ]14⁄ 根据参考文献《热管技能技术》，携带限功率参考范围，取4Q ent =kw 管内工作温度 t i =180℃时ρL =886.9kg/m 3 ρv =5.160kg/m 3r =2013kJ/kg4431.010/N m δ-=⨯因此 d v =√1.78×4π×2013×(886.9−14⁄+5.16−14⁄)−2[g×431.0×10−4(886.9−5.160)]14⁄=13.6mm考虑到安全因素，最后选定热管的内径为m m 22d i =管壳厚度计算由式][200d P S iV σ=式中，V P 按水钢热管的许用压力228.5/kg mm 选取，由对应的许用230C 来选取管壳最大应力2MAX 14kg/mm σ=,而2MAX 1[] 3.5/4kg mm σσ==故 0.896mm 3.52000.02228.5S =⨯⨯=考虑安全因素，取 1.5S mm =,管壳外径:m m 25.51222S 2d d i f =⨯+=+=. 通常热管外径为25~38mm 时，翅片高度选10~17mm （一般为热管外径的一半），厚度选在0.3~1.2mm 为宜，应保证翅片效率在0.8以上为好.翅片间距对干净气流取2.5~4mm ；积灰严重时取6~12mm ，并配装吹灰装置.综上所述，热管参数如下：翅片节距：'415f f f S S mm δ=+=+= 每米热管长的翅片数：'10001000200/5f f n m S === 肋化系数的计算：每米长翅片热管翅片表面积22[2()]14f f o f f f A d d d n ππδ=⨯⨯-+⋅⋅⋅⋅每米长翅片热管翅片之间光管面积(1)r o f f A d n πδ=⋅⋅-⋅每米长翅片热管光管外表面积o o A d π=⋅ 肋化系数：22[2()]1(1)4f o f f f o f f f rood d d n d n A A A d ππδπδβπ⨯⨯-+⋅⋅⋅⋅+⋅⋅-⋅+==⋅22[0.5(0.050.025)0.050.001]2000.025(10.2)8.70.025⨯-+⨯⨯+⨯-==2.3 确定换热器结构将热管按正三角形错列的方式排列，管子中心距S ′=(1.2~1.5)d f 取S ′=70mm 。

热管的换热基本知识及其换热计算

热管的换热基本知识及其换热计算热管的换热原理及其换热计算—热管简介热管是近几十年开展起来的一种具有高导热性能的传热元件,热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。

热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。

其结构如下图: heat oulcontainerheat inwick structureliquid flow热管的工作原理是：夕卜部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升;液体温度上升，液面蒸发，直至到达饱蒸气压』匕时热量以潜热的方式传给蒸气。

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段,并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用,并使管内工质不与外界进行热量传递。

在热管真空度到达要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括:轴向槽道吸液芯、丝网吸液芯和烧结芯等。

基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证,多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。

(1)产品展示⑵产品参数说明工程热管长度主体资料毛细结构工作介质设计工作温度设计使用倾角传热功率热阻系数手艺参数> 100mm铜管槽沟/烧结芯/丝网管冷媒30^200°C> 5°50~1000w〔根据实际产品规格型号〕<0.08°C/W〔参考值〕传热功率测试原理断热部台面加热部1〕加热功率有功率调治仪控制输入;2〕热管保持与水平台面c〔角度〔根据具体应用定〕；测试总体要求3〕管壁上监测点的温度变化在5min内小于0.5°C认为传热到达稳定状态，记录此时传热功率为最大传热功率。

热管换热器计算

2.2 确定热管尺寸对于管径的选择,由音速极限确定所需的管径d v =1.64√Q cr(ρv p v )12根据参考文献《热管技能技术》，音速限功率参考范围，取C Q 4kW =，在t o =56°C 启动时ρv =0.1113kg/m 3p v =0.165×105pa r =2367.4kJ/kg因此 d v =1.64√Q cr(ρv p v )12=10.3mm由携带极限确定所要求的管径d v =√1.78×Q entπ∙r(ρL −14⁄+ρv −14⁄)−2[gδ(ρL−ρv ]14⁄ 根据参考文献《热管技能技术》，携带限功率参考范围，取4Q ent =kw 管内工作温度 t i =180℃时ρL =886.9kg/m 3 ρv =5.160kg/m 3r =2013kJ/kg4431.010/N m δ-=⨯因此 d v =√ 1.78×4π×2013×(886.9−14⁄+5.16−14⁄)−2[g×431.0×10−4(886.9−5.160)]14⁄ =13.6mm考虑到安全因素，最后选定热管的内径为m m 22d i =管壳厚度计算由式][200d P S iV σ=式中，V P 按水钢热管的许用压力228.5/kg mm 选取，由对应的许用230C 来选取管壳最大应力2MAX 14kg/mm σ=,而2MAX 1[] 3.5/4kg mm σσ==故 0.896mm 3.52000.02228.5S =⨯⨯=考虑安全因素，取 1.5S mm =,管壳外径:m m 25.51222S 2d d i f =⨯+=+=.通常热管外径为25~38mm 时，翅片高度选10~17mm （一般为热管外径的一半），厚度选在0.3~1.2mm 为宜，应保证翅片效率在0.8以上为好.翅片间距对干净气流取2.5~4mm ；积灰严重时取6~12mm ，并配装吹灰装置.综上所述，热管参数如下：翅片节距：'415f f f S S mm δ=+=+= 每米热管长的翅片数：'10001000200/5f f n m S === 肋化系数的计算：每米长翅片热管翅片表面积22[2()]14f f o f f f A d d d n ππδ=⨯⨯-+⋅⋅⋅⋅每米长翅片热管翅片之间光管面积(1)r o f f A d n πδ=⋅⋅-⋅每米长翅片热管光管外表面积o o A d π=⋅ 肋化系数：22[2()]1(1)4f o f f f o f f f rood d d n d n A A A d ππδπδβπ⨯⨯-+⋅⋅⋅⋅+⋅⋅-⋅+==⋅22[0.5(0.050.025)0.050.001]2000.025(10.2)8.70.025⨯-+⨯⨯+⨯-== 2.3 确定换热器结构将热管按正三角形错列的方式排列，管子中心距S ′=(1.2~1.5)d f 取S ′=70mm 。

热管换热器及设计计算

冷流体4.9t/h 进口温度70℃ 出口温度135℃
热流体速度 0.8m/s
冷流体速度 1.5m/s
螺旋板式换热器板宽 0.3m
? 设计结果
换热面积 8.4m2
螺旋通道长度 14m
THANKS
? 翅片材料-低碳钢焊接方式-高频焊接
? 光管外径0.032m 热管内径0.027m
? 热管全长2m
翅片高度0.015m
主要设计步骤
? 计算传热量、空气流出口温度和对数平均温差
? 确定引风面积、迎风面管排数 ? 求总传热系数 ? 求加热侧总传热面积、热管换热器根数 ? 求换热器纵深方向排数 ? 求流体通过热管换热器的压力降
? 常规设计计算法与常规间壁式换热器相似将热管群看成是一块热阻很小的“间
壁”，热流体通过“间壁”的一侧不断冷却，冷流体通过“间壁”的另一侧不断被加热。
主要原始数据
? 排烟烟气流量4507m3/h 温度240-260℃
? 预热空气流量3800m3/h
进口温度20℃ 出口温度160-170℃
? 热管工质-水管壳材料-20号锅炉无缝钢管
主要内容
? 热管介绍 ? 热管换热器分类 ? 热管换热器设计计算 ? 热管技术的应用 ? 螺旋板换热器介绍 ? 螺旋板换热器设计计算
热管的介绍
? 热管一般由管壳、毛细多孔材料吸液芯和工作介质组成。
? 在蒸发段吸热热量气化成气体； ? 在冷凝段放出气化潜热热凝结成
液体； ? 在工业利用中，工作介质依靠重
螺旋板式换热器较多采用液 -液换热。
螺旋板式换热器分类
1、按流动方式分 ? 逆流型 ? 错流型 ? 混合型 2、按焊接方式分 ? “Ⅰ”型螺旋体端面全部焊

管式换热器设计计算

列管式换热器的设计计算1．流体流径的选择哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例)(1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。

(2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。

(3) 压强高的流体宜走管内，以免壳体受压。

(4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。

(5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。

(6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。

(7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。

在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。

2. 流体流速的选择增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。

但是流速增加，又使流体阻力增大，动力消耗就增多。

所以适宜的流速要通过经济衡算才能定出。

此外，在选择流速时，还需考虑结构上的要求。

例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。

管子太长不易清洗，且一般管长都有一定的标准；单程变为多程使平均温度差下降。

这些也是选择流速时应予考虑的问题。

3. 流体两端温度的确定若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。

若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。

例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济衡算来决定。

管式换热器的计算公式

管式换热器的计算公式
管式换热器的计算公式主要涉及到换热面积、热负荷、传热系数等方面，具体如下：
1. 换热面积计算公式：A=πdnL，其中d是管子的内径，n是管子的数量，L是管子的长度。

2. 热负荷计算公式：Q=(m1-m2)Cp(T1-T2)，其中m1和m2是两个流体的质量流量，Cp是比热容，T1和T2是两个流体的温度差。

3. 传热系数计算公式：kd=m/πdnλv，其中λv是导管内膜的热导率，m是质量流量，d是导管的内径，n是导管数量。

4. 还有一个公式是：a=q/k(tr-△t)，其中a为换热面积，q为总换热量，k 为导热系数。

这些公式在不同的场合有不同的应用，请根据实际情况选择合适的公式进行计算。

热管换热器的设计计算

( 见 2. 3 中定义) ,W/ m2 ・ K;
M1 、 M2 — — — 分别为热流体和冷流体的质量流
单管传输功率 (kW)
<1 <3 <7
管径 d o ( 外径) (mm)
16～25 25～32 32～60
量 ,kg/ h 。在计算时 , 需先确定 L 经 , 再根据传热原理求 K1 、 K2 。为此 , 可先估计 K1 、 K2 值 , 估算出 L 经 , 再进行精确的传热计算。 K1 与 K2 值可按表 2 估计。
41
特性等要求 [2 ] 。计算时还应求出热管工作温度 TV , 以保证所选工质在适宜的温度范围内工作 , 如水作工质时的适宜温度范围为 30 ～ 200 ℃。热管内工作温度按下式计算 :
T1 + nT2 TV = 1+ n
T0 — — — 翅片根部温度 , K。
η值与翅片的种类和安装形式等多种因素有关 ,可查阅有关传热书籍得到。根据实践经验 η , 值约为 80 %～86 % 。
表1 管径、管长与单管传热功率的经验关系
加热段的长度 (mm)
500～1000 1000～2000 2000～3500
对于气 — 气型热管换热器 ,90 %以上的传热热阻集中在管外放热侧 ,因此上式可简写成
L经 =
α K2 2 ≈ α = K1 1
M1 M2
- 0 . 538
( 5)
α 式中 :α — — 分别为热端和冷端的管外给热系数 1、 2 —
1. 5. 2 翅化比的计算
( 7)
在计算传热系数时 , 常以光管面积为基准来计算 ,因此翅化比定义为翅化后热管的外表面积与光管外表面积之比 ,用 β表示 ,即 β=

换热器计算公式

换热器计算公式换热器部分计算管程介质为热⽔进⼝温度 (℃) Tt1=110（给定）出⼝温度 (℃) Tt2=120（给定）⼯作压⼒（MPa) Pt = 1.0（给定）平均温度(℃) Tt =115(计算）流体的⽐定压热容Cp(KJ/(kg.℃))=4.2358(查表）流量(t/h) Q =50（给定）流体密度（kg/m3)ρ=1000(查表）所需热量(KJ/h)=2117900(计算）壳程进⼝温度 (℃) Ts1=158.5（给定）蒸发潜热(KJ/kg)Rs1=2087.43出⼝温度 (℃) Ts2=115（给定）蒸发潜热(KJ/kg)Rs2=2216.6⼯作压⼒（MPa) Pt =0.5（给定）平均温度 (℃) Ts =136.75(计算）流体的⽐定压热容Cp1(KJ/(kg.℃)=4.2781(查表）158.5℃降为115℃1.温差放出热量(KJ/(kg)）为186.10115℃129.17158.5(℃) 饱和蒸汽密度（kg/m3)ρ1 3.144(查表）115.0(℃) 饱和蒸汽密度（kg/m3)ρ20.9647(查表）1⽴⽅饱和蒸汽从158.5℃降为115.0放出潜热(KJ/(m3)）所需要⽔蒸汽量为(m3/h)435.845088(计算）饱和蒸汽流速(m/s)15(查表）壳程进出⼝管径(mm)101.373458(计算）取壳程进出⼝管径DN 100 2.密度变化放出热量(KJ/(kg)）4673.20设计计算介质为饱和蒸汽每1千克饱和⽔蒸汽从每1千克饱和⽔蒸汽吸收热量(KJ/(kg)换热管外径（mm ）25（给定）换热管内径（mm ）20（给定）换热管长度（mm ）6000（给定）换热管数量180（给定）换热器管程程数2（给定）换热管换热⾯积（m2）84.8230002换热管内介质流速(m/s)0.49146811总传热系数K 计算流体的导热系数λ(W/(m.℃))0.683流体主体粘度（Pa.s)µ0.00024313管内强制湍流传热ai 283.014896流体的导热系数λ(W/(m.℃))0.684壳程流体介质平均温度下密度（kg/m3)ρ1.7895壳程流体介质平均温度下流体主体粘度（Pa.s)µ 2.02E-04壳程流体介质在管壁温度下流体粘度（Pa.s)µw 2.21E-04管外强制湍流传热ao 71.2633298换热管选⽤材料20管换热管传热系数51.8(查表）总传热系数 K=15.1910132低粘度流体在管内强制湍流传热低粘度流体在管外强制湍流传热流体的有效平均温16.4117511差(℃)换热⾯积（m2） F=8495.00787 (查表）(查表）。

盘管换热器相关计算

黏度—653.3*10^-6 运动黏度—0.659 *10^-6 普朗特数—4.31 导热系数—63.5*10^2 w/(m. ℃)求解过程：盘管内平均水温40℃为定性温度时换热铜管的外径，分别取d1=0.014m d2=0.02m 努谢尔特准则为0.4f 8.0f f Pr 023Re .0*2.1Nu =＝1.2*0.023*21244.310.84.310.4=143.4 （d1） 0.4f8.0ff Pr 023Re.0*2.1Nu =＝1.2*0.023*30349.010.84.310.4=190.7 （d2）管内对流换热系数为l Nu h ff i λ⋅==143.4*0.635/0.014=6503.39 （d1） lNu h ff i λ⋅==190.7*0.635/0.02=6055.63 （d2）管外对流换热系数格拉晓夫数准则为（Δt=10）23/υβtd g Gr ∆==9.8*3.86*10^-4*10*.0163/(0.659*10^-6)2=356781.6 （d1） 23/υβtd g Gr ∆==9.8*3.86*10^-4*10*.0223/(0.659*10^-6)2=927492.9（d2）其中g=9.8 N/kgβ为水的膨胀系数为386*10^-6 1/K自然对流换热均为层流换热（层流范围：Gr=10^4~5.76*10^8）25.023w wPr t g l 525.0Nu ⎪⎪⎭⎫ ⎝⎛⋅∆=να=0.525(356781.6*4.31)0.25=18.48755 （d1）25.023w wPr t g l 525.0Nu ⎪⎪⎭⎫⎝⎛⋅∆=να=0.525(927492.9*4.31)0.25=23.47504 （d2）其中Pr 普朗特数为4.31 对流换热系数为dNu m λα==18.48755*0.635/0.014=838.5422 （d1） dNu m λα==23.47504*0.635/0.014=677.5749 （d2）其中λ为0.635w/(m. ℃) .传热系数Uλδ++=o i h 1h 1U 1=1/6503.39+1/838.5422+1/393=0.003891 U=257.0138 （d1）λδ++=o i h 1h 1U 1=1/6055.63+1/677.5749+1/393=0.004186 U=238.9191 （d2）h i －螺旋换热器内表面传热系数 J/㎡·s ·℃ h o －螺旋换热器外表面传热系数 J/㎡·s ·℃ δ－螺旋换热器管壁厚 m δ=1mλ－管材的导热系数 J/m ·s ·℃ λ=393W/m ℃k o －分别为管外垢层热阻的倒数（当无垢层热阻时k o 为1） J/㎡·s ·℃ 自来水 k o =0.0002㎡℃/W换热器铜管长度 dq l απ70==3500/10/257.0138/3.14/0.014=27.1 （d1）A=1.53dq l απ70==3500/10/238.9191/3.14/0.022=21.2 （d2）A=1.65二、集热面积的相关计算（间接系统）条件：加热600kg 水，初始水温10℃，集热平面太阳辐照量17MJ/㎡以上，温升30℃，⎪⎪⎭⎫⎝⎛⋅⋅+⋅=hx hx C L R c IN A U A U F 1A A =9.5㎡式中IN A —间接系统集热器总面积，㎡L R U F —集热器总热损系数，W/（㎡·℃）对平板集热器，L R U F 宜取4～６W/（㎡·℃）对真空管集热器，L R U F 宜取１～２W/（㎡·℃）取1hx U —环热器传热系数，W/（㎡·℃） hx A —换热器换热面积，㎡c A —直接系统集热器总面积，㎡ )1(J f)t t (C Q A L cd T i end w w c ηη--=w Q —日均用水量，kgw C —水的定压比热容，kJ/（kg ·℃） end t —出水箱内水的设计温度，℃i t —水的初始温度，℃f —太阳保证率，%；根据系统的使用期内的太阳辐照、系统经济以用户要求等因素综合考虑后确定，宜为30%～80% 取1T J —当地集热采光面上的年平均日太阳辐照量kJ/㎡cd η—集热器的年平均集热效率；根均经验值宜为0.25～0.5 取0.6—出水箱和管路的热损失率；根据经验取值宜为0.20～0.30 取0.2 L结论：1）换热器入口流速在1 m/s 左右2）保证换热器内的平均温度在40℃左右3）换热器的入口压力不低于0.2 5MPa三、换热器计算1.传热面积TU QA ∆=(2.1.1)A — 传热面积㎡ Q —传热量 J/s U —传热系数 J/㎡·s ·℃ ΔT －平均温度差 ℃2.平均温度差（考虑逆流情况）c1h2c2h1c1h2c2h1T T T T ln )T T ()T (T T -----=∆（2.2.1）其中T c —冷流体温度 ℃ T h —热流体温度 ℃下标1为入口温度，下标2为出口温度当c1h2c2h1T T T T --≤2时，可用算数平均值计算，即2)T T ()T (T c1h2c2h1-+-（2.2.2）3.传热系数U)A A (k 11)k 1h 1()A A (h 1U 1io i o o o i o i ++++=λδη（2.3.1）h i －螺旋换热器内表面传热系数 J/㎡·s ·℃ h o －螺旋换热器外表面传热系数 J/㎡·s ·℃ δ－螺旋换热器管壁厚 m λ－管材的导热系数 J/m ·s ·℃k i ,k o －分别为管内外垢层热阻的倒数（当无垢层热阻时k i ,k o 均为1） J/㎡·s ·℃ ηo －为肋面总效率（如果外表面为肋化，则ηo ＝1）ioA A －为换热管的外表面积与内表面积之比； 4.螺旋管内表面传热系数lNu h ff i λ⋅=（2.4.1）其中h i —管内表面传热系数 J/㎡·h ·℃f Nu —努塞尔数f λ—流体导热系数 W/m ·K换热器设计流量为：4L/min ～14L/min ，管内为湍流时实验关联式验证范围：Re f ＝104～1.2×105,Pr f ＝0.1～120，l/d ≥60; 管内径d 为特征长度。

热管的换热基本知识及其换热计算

热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。

其结构如图所示：condensation adiabatic section evaporationvapor flowcontainerliquid flow热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。

在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。

基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证，多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。

(1)产品展示（2）产品参数说明(3)产品性能测试图例长厘700跡的真空退火管量大传储功率測试TOO6®SOO400S3002001W 图1长度700mm的真空退火管最大传热功率测试图2热管等温性测试曲线二热管技术的原理应用与发展热管传热利用了热传导原理与致冷介质的快速热传递性质，通过热管将发热物体的热量迅速传递到热源外。

热管的换热原理及其换热计算

热管的换热原理及其换热计算热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。

其结构如图所示：热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。

在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。

(1) 产品展示(2) 产品参数说明项目技术参数热管长度> 100mm主体材料铜管毛细结构槽沟/烧结芯/丝网管工作介质冷媒设计工作温度30~200℃设计使用倾角> 5°传热功率50~1000w (根据实际产品规格型号)热阻系数< 0.08℃/W (参考值)传热功率测试原理测试总体要求1）加热功率有功率调节仪控制输入；2）热管保持与水平台面α角度(根据具体应用定)；3）管壁上监测点的温度变化在5min 内小于0.5℃认为传热达到稳定状态，记录此时传热功率为最大传热功率。

热管换热器计算

热管换热器计算热管换热器计算可用热平衡方程式进行计算，对于常温下使用的通风系统中的热管换热器的换热后温度，回收的冷热量也可用下列公式计算，由于公式采用的是显热计算，但实际热回收过程也发生潜热回收，因此计算值较实测值偏小，其发生的潜热回收可作为余量或保险系数考虑。

热管换热器的计算：1. 热管换热器的效率定义/t1- t3(1-1)式t1、t2——新风的进、出口温度（℃）t3——排风的入口温度（℃）2.热管换热器的设计计算一般已知热管换热器的新风和排风的入口温度t1和 t3，取新风量Lx与排风量L P 相等。

即 Lx= LP，新风和排风的出口温度按下列公式计算：t2=t1－η(t1－t3) (1-2)t4=t3＋η(t1－t3) (1-3)t4——排风出口温度（℃）回收的热量Q (kW), 负值时为冷量：Q(kW)= Lx ρXCx（t2-t1）/3600 (1-4)式中 Lx——新风量（ m3/h ）ρx——新风的密度（kg/m3）（一般取1.2 kg/m3）C x ——新风的比热容，一般可取1.01kJ/ (kg ·℃ )。

η=t1-t 23.选用热管换热器时，应注意：1）换热器既可以垂直也可以水平安装，可以几个并联，也可以几个串联；当水平安装时，低温侧上倾5℃~7℃。

2）表面风速宜采用1.5 m/s~3.5m/s。

3）当出风温度低于露点温度或热气流的含湿量较大时，应设计冷凝水排除装置。

4）冷却端为湿工况时，加热端的效率η值应增加，即回收的热量增加。

但仍可按上述公式计算（增加的热量作为安全因素）。

需要确定冷却端（热气流）的终参数时，可按下式确定处理后的焓值，并按处理后的相对湿度为90%左右考虑。

h 2=h1－36Q/ L×ρ(1-5)式中 h1, h2——热气流处理前、后的焓值（kJ/kg）;Q ——按冷气流计算出的回收热量（W）; L ——热气流的风量（m3/h ）；ρ——热气流的密度（kg/m3）。

热管的换热原理及其换热计算

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。

在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。

(1) 产品展示(2) 产品参数说明项目技术参数热管长度> 100mm主体材料铜管毛细结构槽沟/烧结芯/丝网管工作介质冷媒设计工作温度30~200℃设计使用倾角> 5°传热功率50~1000w (根据实际产品规格型号) 热阻系数< 0.08℃/W (参考值)传热功率测试原理测试总体要求1）加热功率有功率调节仪控制输入；2）热管保持与水平台面α角度(根据具体应用定)；3）管壁上监测点的温度变化在5min内小于0.5℃认为传热达到稳定状态，记录此时传热功率为最大传热功率。
