第四章潮流计算的计算机算法第一节概述潮流计算是电力系统最基本、最常用的计算。
根据系统给定的运行条件、网络接线及元件参数，通过潮流计算可以确定各母线的电压（幅值及相角），各元件中流过的功率、整个系统的功率损耗等。
潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。
因此潮流计算在电力系统的规划设计、生产运行、调度管理及科学研究中都有着广泛的应用。
电力系统潮流计算分为离线潮流计算和在线潮流计算。
前者主要用于系统规划设计和安排系统的运行方式，后者则用于正在运行系统的经常监视及实时控制。
本章主要讨论离线潮流计算问题，它的基本算法同样适用于在线潮流计算。
潮流计算在数学上是多元非线性方程组的求解问题，求解的方法有很多种。
自从五十年代计算机应用于电力系统以来，当时求解潮流的方法是以节点导纳矩阵为基础的逐次代入法（导纳法），后来为解决导纳法的收敛性较差的问题，出现了以阻抗矩阵为基础的逐次代入法（阻抗法）。
到六十年代，针对阻抗法占用计算机内存大的问题又出现了分块阻抗法及牛顿－拉夫逊（Newton－Raphson）法。
Newton —Raphson法是数学上解非线形方程式的有效方法，有较好的收敛性。
将N－R法用于潮流计算是以导纳矩阵为基础的，由于利用了导纳矩阵的对称性、稀疏性及节点编号顺序优化等技巧，使N－R法在收敛性、占用内存、计算速度方面的优点都超过了阻抗法，成为六十年代末期以后普遍采用的方法。
同时国内外广泛研究了诸如非线形规划法、直流法、交流法等各种不同的潮流计算方法。
七十年代以来，又涌现出了更新的潮流计算方法。
其中有1974年由B、Stott、O、Alsac 提出的快速分解法以及1978年由岩本伸一等提出的保留非线性的高129速潮流计算法。
其中快速分解法（Fast decoupled load flow）从1975年开始已在国内使用，并习惯称之为PQ分解法。
由于PQ分解法在计算速度上大大超过N－R法，不但能应用于离线潮流计算，而且也能应用于在线潮流计算。
电力系统分析潮流计算的计算机算法
电⼒系统分析潮流计算的计算机算法潮流计算的计算机算法实验报告姓名：学号：班级：⼀、实验⽬的掌握潮流计算的计算机算法。
熟悉MATLAB，并掌握MATLAB程序的基本调试⽅法。
⼆、实验准备根据课程内容，熟悉MATLAB软件的使⽤⽅法，⾃⾏学习MATLAB程序的基础语法，并根据所学知识编写潮流计算⽜顿拉夫逊法(或PQ分解法) 的计算程序，⽤相应的算例在MATLAB上进⾏计算、调试和验证。
三、实验要求每⼈⼀组，在实验课时内，⽤MATLAB调试和修改运⾏程序，⽤算例计算输出潮流结果。
四、实验程序clear; %清空内存n=input('请输⼊节点数:n=');n1=input('请输⼊⽀路数:n1=');isb=input('请输⼊平衡节点号:isb=');pr=input('请输⼊误差精度:pr=');B1=input('请输⼊⽀路参数:B1=');B2=input('请输⼊节点参数:B2=');X=input('节点号和对地参数:X=');Y=zeros(n);Times=1;%⼀：创建节点导纳矩阵for i=1:n1if B1(i,6)==0 %不含变压器的⽀路p=B1(i,1);q=B1(i,2);Y(p,q)=Y(p,q)-1/B1(i,3);Y(q,p)=Y(p,q);Y(p,p)=Y(p,p)+1/B1(i,3)+0.5*B1(i,4);Y(q,q)=Y(q,q)+1/B1(i,3)+0.5*B1(i,4);else %含有变压器的⽀路p=B1(i,1);Y(q,p)=Y(p,q);Y(p,p)=Y(p,p)+1/B1(i,3);Y(q,q)=Y(q,q)+1/(B1(i,5)^2*B1(i,3));endendY;%将OrgS、DetaS初始化OrgS=zeros(2*n-2,1);DetaS=zeros(2*n-2,1);%⼆：创建OrgS，⽤于存储初始功率参数h=0;j=0;for i=1:n %对PQ节点的处理if i~=isb&B2(i,6)==2h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j ))*Imag(B2(j,3)))+imag(B2(i,3))*(real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*i mag(B2(j,3)))-real(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendend%三：对PV节点的处理，注意这时不可再将h初始化为0for i=1:nif i~=isb&B2(i,6)==3h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j ))*imag(B2(j,3)))+imag(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*i mag(B2(j,3)))-real(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endend%四：创建PVU ⽤于存储PV节点的初始电压PVU=zeros(n-h-1,1);t=0;for i=1:nif B2(i,6)==3t=t+1;PVU(t,1)=B2(i,3);endendPVU;%五：创建DetaS,⽤于存储有功功率、⽆功功率和电压幅值的不平衡量h=0; for i=1:n %对PQ节点的处理if i~=isb&B2(i,6)==2h=h+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h,1)=imag(B2(i,2))-OrgS(2*h,1);endendt=0;for i=1:n%六：对PV节点的处理，注意这时不可再将h初始化为0if i~=isb&B2(i,6)==3h=h+1;t=t+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h,1)=real(PVU(t,1))^2+imag(PVU(t,1))^2-real(B2(i,3))^2-imag( B2(i,3))^2;endendDetaS;%七：创建I，⽤于存储节点电流参数i=zeros(n-1,1);h=0;h=h+1;I(h,1)=(OrgS(2*h-1,1)-OrgS(2*h,1)*sqrt(-1))/conj(B2(i,3));endendI;%⼋：创建Jacbi(雅可⽐矩阵)Jacbi=zeros(2*n-2);h=0;k=0;for i=1:n %对PQ节点的处理if B2(i,6)==2h=h+1;for j=1:nif j~=isbk=k+1;if i==j %对⾓元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I (h,1)); Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k)+2*real(I(h,1));Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1)-2*imag(I(h,1));else %⾮对⾓元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k);Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1);endif k==(n-1) %将⽤于内循环的指针置于初始值，以确保雅可⽐矩阵换⾏k=0;endendendendfor i=1:n %对PV节点的处理if B2(i,6)==3h=h+1;for j=1:nif j~=isbk=k+1;if i==j %对⾓元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I (h,1)); Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1)) ; Jacbi(2*h,2*k-1)=2*imag(B2(i,3));Jacbi(2*h,2*k)=2*real(B2(i,3));else %⾮对⾓元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=0;Jacbi(2*h,2*k)=0;endif k==(n-1) %将⽤于内循环的指针置于初始值，以确保雅可⽐矩阵换⾏k=0;endendendendendJacbi;%九：求解修正⽅程，获取节点电压的不平衡量DetaU=zeros(2*n-2,1);DetaU=inv(Jacbi)*DetaS;DetaU;%修正节点电压j=0;for i=1:n %对PQ节点处理if B2(i,6)==2for i=1:n %对PV节点的处理if B2(i,6)==3j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendB2;%⼗：开始循环**********************************************************************while abs(max(DetaU))>prOrgS=zeros(2*n-2,1); %初始功率参数在迭代过程中是不累加的，所以在这⾥必须将其初始化为零矩阵h=0;j=0;for i=1:nif i~=isb&B2(i,6)==2h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j ))*imag(B2(j,3)))+imag(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*i mag(B2(j,3)))-real(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendendfor i=1:nif i~=isb&B2(i,6)==3h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j ))*imag(B2(j,3)))+imag(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j, 3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*i mag(B2(j,3)))-real(B2(i,3))* (real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));%创建DetaSh=0;for i=1:nif i~=isb&B2(i,6)==2h=h+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h,1)=imag(B2(i,2))-OrgS(2*h,1);endendt=0;for i=1:nif i~=isb&B2(i,6)==3h=h+1;t=t+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h,1)=real(PVU(t,1))^2+imag(PVU(t,1))^2-real(B2(i,3))^2-imag(B2(i, 3))^2; endendDetaS;%创建Ii=zeros(n-1,1);h=0;for i=1:nif i~=isbh=h+1;I(h,1)=(OrgS(2*h-1,1)-OrgS(2*h,1)*sqrt(-1))/conj(B2(i,3));endendI;%创建JacbiJacbi=zeros(2*n-2);for i=1:nif B2(i,6)==2h=h+1;for j=1:nif j~=isbk=k+1;if i==jJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I (h,1)); Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1)) ; Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k)+2*real(I(h,1));Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1)-2*imag(I(h,1));elseJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k);Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1);endif k==(n-1)k=0;endendendendendk=0;for i=1:nif B2(i,6)==3h=h+1;for j=1:nif j~=isbk=k+1;if i==jJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I (h,1));Jacbi(2*h,2*k)=2*real(B2(i,3));elseJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3)); Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3)); Jacbi(2*h,2*k-1)=0;Jacbi(2*h,2*k)=0;endif k==(n-1)k=0;endendendendendJacbi;DetaU=zeros(2*n-2,1);DetaU=inv(Jacbi)*DetaS;DetaU;%修正节点电压j=0;for i=1:nif B2(i,6)==2j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendfor i=1:nif B2(i,6)==3j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendB2;Times;五、实验流程六、实验结果参数输⼊：运⾏结果：七、实验体会通过这次实验，让我第⼀次接触到了MATLAB,并深切体会到了它的强⼤之处；潮流计算的计算机算法的实现不仅巩固了我的学过的知识，还让我学到⼀些MATLAB的编程，虽然在实验的过程中出现了很多的错误，但在⽼师的细⼼指导下，问题都解决啦；计算机为我们省去了⼤量的⼈⼯计算，希望在以后的学习中能接触到更多的软件，学习。
潮流的计算机算法ppt课件
2020/3/31
1
带有最优 乘子的牛 顿潮流算
法
牛拉 法
保留非线 性直角坐
标法
保留非线 性直角坐 标快速潮
流法
简
简化
化
满足初 始条件 时为等 效算法
PＱ分 解法
定雅克 比牛顿
法
2020/3/31
基本潮流
最优潮流牛顿算法
最优潮流简化梯度 算法
优化潮流
2
算法名称
算法特性
最优乘子法
能够有效地解决病态系统的潮流计算，且 永远不换发散
2020/3/31
3
内容提要
功率方程 牛拉法 P-Q分解法 保留非线性潮流算法 最小化潮流算法 最优潮流 潮流计算中稀疏技术的运用
2020/3/31
4
➢功率方程
电力系统中已知的往往是功率，需要用已知的功率来代替未
知的电流：
S%i
Pi
代入H、L的表达式
i j时
H ij
Pi
j
UiU j (Gij sin ij
Bij cosij )
cosij 1,Gij sinij 0 U iU j Bij
Lij
Pi U j
Uj
UiU j (Gij
sin ij
Bij
cosij )
cosij 1,Gij sinij 0 U iU j Bij
2020/3/31
15
i j时
H ii
Pi
i
Qi
U
2 i
Bii
U
B2
i ii
Lii
Qi
U
2 i
Bii
U
2 i

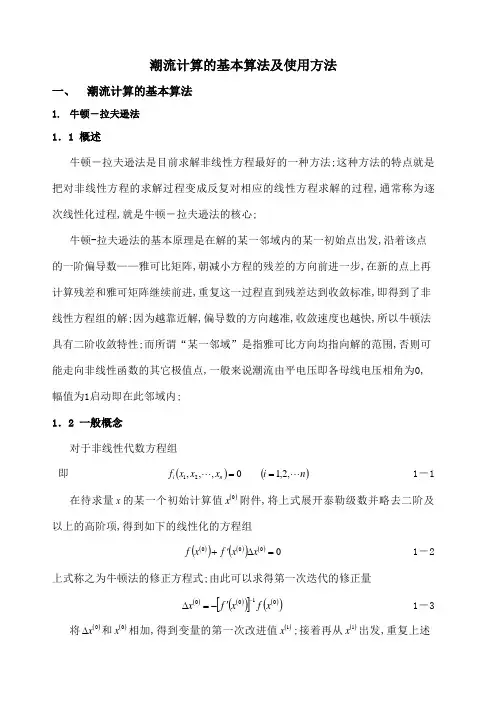

潮流计算的基本算法及使用方法
