低压三相四线制错误接线分析判定方法
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断1. 引言1.1 背景介绍低压三相四线电能计量装置是供电系统中非常重要的设备之一，用于对电能进行计量和监测。
正确连接线是保证电能计量准确性和供电安全的关键因素之一。
在实际使用中，由于施工人员操作不当或者其他原因，容易出现错误连接线的情况，导致电能计量数据不准确甚至可能损坏装置。
为了帮助大家更好地理解低压三相四线电能计量装置的连接原理以及如何正确判断和避免错误连接线，本文将对这一问题进行深入分析和探讨。
通过对常见的错误连接线情况进行总结和归纳，以及对影响与解决方法的详细阐述，希望能够帮助读者在日常使用中更加灵活和准确地应对各种问题。
在现代社会中，电能计量装置的准确性和可靠性对于电力行业的运行和发展至关重要。
我们有必要深入研究低压三相四线电能计量装置的错误连接线问题，加强对相关知识的了解和掌握，以提高供电系统的稳定性和安全性。
1.2 研究目的本文旨在通过对低压三相四线电能计量装置错误连接线的分析和判断，探讨其可能的原因、影响及解决方法，以提高电能计量装置的使用效率和准确性。
具体研究目的包括：1. 分析低压三相四线电能计量装置连接原理，深入理解其工作机制和电路结构；2. 探讨错误连接线的原因和可能情况，以提高对错误连接线的识别能力；3. 提出判断错误连接线的方法和步骤，帮助用户及时发现和解决问题；4. 分析常见的错误连接线情况，总结经验教训，避免类似问题的再次发生；5. 探讨错误连接线对电能计量装置的影响，提出解决方案，保证装置正常运行；6. 总结应注意的问题，并提出建议和展望，为日后的电能计量装置连接维护提供参考。
2. 正文2.1 低压三相四线电能计量装置连接原理低压三相四线电能计量装置连接原理主要是通过接线板和电能表实现电能的准确计量。
接线板上有三相四线的接线端子，分别对应A相、B相、C相和零线。
在接线板上接好线后，再将电能表与接线板连接，电能表通过对接线板的接线进行监测和计量电能的消耗情况。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是用于测量低压三相四线电能的设备，它的精度、可靠性和安全性对于电力系统的正常运行至关重要。
如果该设备错误连接线，将导致电能计量错误，甚至造成安全隐患。
因此，及时发现和排除错误连接线是电力系统维护和管理的重要任务。
本文将从错误连接线的原因、表现和应对措施等方面展开分析和判断。
一、错误连接线的原因错误连接线的原因非常多样化，主要包括以下几个方面：1.电缆接头或插头接触不良。
2.线路过载或短路，导致连接线烧损。
3.操作人员误判电源柜端子，将三相电线连接到错误的电源柜端子上。
4.操作人员误接三相电线的相序。
5.操作人员误将中性线与地线连接而导致相位错乱等。
以上原因都是由于操作人员的疏忽或者电力设备自身问题导致的。
出现这些问题后，将会引起明显的错误测量和计量数据。
1.电能计量表示值异常：低压三相四线电能计量装置的计量精度高，因此在正确连接线的情况下，其显示值应该非常接近实际值，即误差非常小。
但在错误连接线的情况下，显示值将会出现异常，误差明显。
2.三相电压或电流不平衡：在正常情况下，三相电压或电流应该平衡，而在错误连接线的情况下，往往会导致三相电压或电流不平衡。
这是由于三相电压或电流相位错乱，导致测量出的电能值错误。
3.电器设备损坏：错误连接线可能会导致电器设备受损或故障。
如果在错误连接线的情况下，某些电线过载或短路，将会导致电器设备受损或故障。
以上表现都是错误连接线的明显表现，应当引起操作人员的重视。
当发现错误连接线的情况时，应立即采取措施进行排除。
经验表明，以下措施可以有效解决错误连接线问题：1.检查接线是否正确：如果检查到接线错误，应当立即进行更正。
2.检查电器设备是否受损：如果检查到电器设备受损，应当采取相应措施进行维修或更换。
3.用万用表进行检测：使用万用表可以快速检测出连接线错误，以便确定是否需要进行更正。
4.翻看电力设备的相关手册：电力设备的相关手册中通常会有正确连接线的示意图，可以作为排除错误连接线问题的参考。
三相四线电能表常见错误接线分析
三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。
要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。
本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。
关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。
对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。
1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。
两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。
二是电压电流相位不同。
这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。
对此可行抽压法，对三相四线正转情况施以相关核查、考量。
三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。
2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。
如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。
可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。
3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。
低压三相四线制错误接线分析判定方法
低压三相四线制错误接线分析判定方法1、接线图2、判断步骤和方法（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V 左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。
（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。
（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。
（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型（5）计算更正系数和退补电量（6）更正接线例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°，U1/I2夹角为136°，U1/I3夹角为253°，U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。
分析：根据上述相位关系绘制向量图如下1、假定U1为A相，那么U3为B相电压，U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic更正系数Kg计算的方法：退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh如果△W大于0，则客户应向供电部门补电量，如果△W小于0，供电部门应向客户退电量。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。
正确的连接线对于电能计量的准确性和可靠性至关重要。
由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。
对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。
二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。
在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。
将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。
2. 设备故障设备故障也是导致错误连接线的原因之一。
如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。
3. 环境影响环境因素也会对连接线造成影响。
设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。
4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。
在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。
5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。
计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。
三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。
这是最直接、最有效的判断错误连接线的方法之一。
通过监测报警，操作人员可以及时发现问题并进行处理。
2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。
通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。
3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。

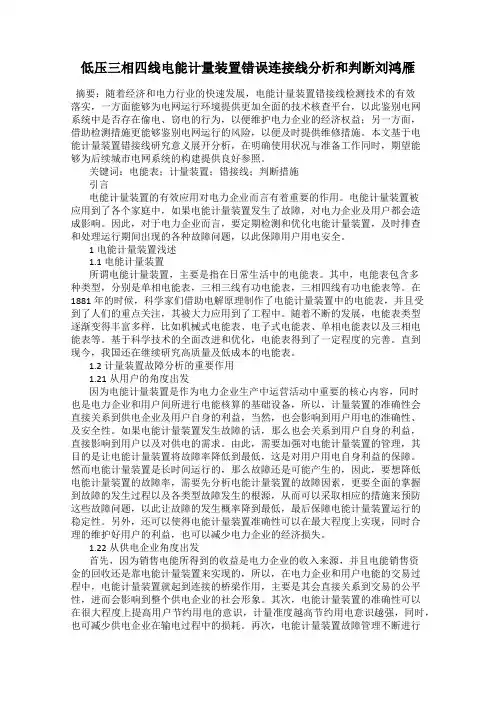

低压三相四线电能计量装置错误连接线分析和判断刘鸿雁
低压三相四线电能计量装置错误连接线分析和判断刘鸿雁摘要：随着经济和电力行业的快速发展，电能计量装置错接线检测技术的有效落实，一方面能够为电网运行环境提供更加全面的技术核查平台，以此鉴别电网系统中是否存在偷电、窃电的行为，以便维护电力企业的经济权益；另一方面，借助检测措施更能够鉴别电网运行的风险，以便及时提供维修措施。
本文基于电能计量装置错接线研究意义展开分析，在明确使用状况与准备工作同时，期望能够为后续城市电网系统的构建提供良好参照。
关键词：电能表；计量装置；错接线；判断措施引言电能计量装置的有效应用对电力企业而言有着重要的作用。
电能计量装置被应用到了各个家庭中，如果电能计量装置发生了故障，对电力企业及用户都会造成影响。
因此，对于电力企业而言，要定期检测和优化电能计量装置，及时排查和处理运行期间出现的各种故障问题，以此保障用户用电安全。
1电能计量装置浅述1.1电能计量装置所谓电能计量装置，主要是指在日常生活中的电能表。
其中，电能表包含多种类型，分别是单相电能表，三相三线有功电能表，三相四线有功电能表等。
在1881年的时候，科学家们借助电解原理制作了电能计量装置中的电能表，并且受到了人们的重点关注，其被大力应用到了工程中。
随着不断的发展，电能表类型逐渐变得丰富多样，比如机械式电能表、电子式电能表、单相电能表以及三相电能表等。
基于科学技术的全面改进和优化，电能表得到了一定程度的完善。
直到现今，我国还在继续研究高质量及低成本的电能表。
1.2计量装置故障分析的重要作用1.21从用户的角度出发因为电能计量装置是作为电力企业生产中运营活动中重要的核心内容，同时也是电力企业和用户间所进行电能核算的基础设备，所以，计量装置的准确性会直接关系到供电企业及用户自身的利益，当然，也会影响到用户用电的准确性、及安全性。
如果电能计量装置发生故障的话，那么也会关系到用户自身的利益，直接影响到用户以及对供电的需求。
由此，需要加强对电能计量装置的管理，其目的是让电能计量装置将故障率降低到最低，这是对用户用电自身利益的保障。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断电能计量装置是电力系统中必不可少的设备之一。
然而，在现实生产中，由于人员操作不当、设备故障、配电系统改造等原因，电能计量装置的连线错误情况时有发生。
其中，低压三相四线电能计量装置错误连接线是一种比较常见的问题。
下面将从错误连接线的原因、影响和解决方法三个方面进行分析和判断。
一、错误连接线的原因1、现场施工疏忽在电气设备安装、改造和维修过程中，有时候为了简单快捷，施工人员可能会选择不按照规定的接线方式进行连线，导致出现错误连接线的情况。
2、设备故障引起在设备本身存在故障的情况下，电能计量装置也会出现误差，而且可能会引起错误连接线。
例如，接线端子松动、连接线路短路、计量装置内部部件损坏等。
3、电气工程改造在电气工程改造过程中，可能会涉及到现有设备的移位、重新接线或更换，如果在改造过程中没有按照原有接线方式进行连线，则也会引起错误连接线。
1、计量误差增大错误连接线会导致电能计量装置的工作出现误差，进而产生计量误差。
这种误差可能是累积误差，也可能是单次测量误差。
误差的增大会导致电能计量不准确，进而影响到用户的用电量计量和电费计算。
2、计量装置故障错误连接线在一定程度上会影响计量装置的正常工作，还可能引起设备故障，如果不及时处理，就会给设备带来更严重的影响，甚至影响电力系统的安全运行。
1、查明原因，重新接线发现错误连接线后，首先要查明具体原因，了解接线方式和接线要求，然后重新按照规定的接线方式进行接线，保证接地可靠、保护完好。
2、加强施工管理，质量控制加强施工管理是避免出现错误连接线的关键，严格执行电气设备施工规定，对施工过程进行质量控制，保证按照标准规定接线。
3、定期检查维护定期检查和维护电能计量装置的连线状态，及时发现和处理错误连接线，确保计量装置的正常工作。
总之，低压三相四线电能计量装置错误连接线是一种常见的设备故障，对电力系统的安全稳定运行有重要影响。
因此，应加强施工管理，保证设备按照规定标准进行接地，同时定期检查维护设备，确保电气设备的正常运行。
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断刘艳红重庆建峰化肥公司重庆涪陵 408601摘要：本文针对三相四线有功电度表经过电流互感器间接接入低压系统计量时容易出现的几种错误接法进行了分析，并提出了判断依据。
关键词：三相四线有功电度表接法电流互感器1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
三相四线电能表错误接线分析及其判断
三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
经低压电流互感器接入三相四线电能——计量装置接线检查技术
经低压电流互感器接入三相四线电能——计量装置接线检查技术摘要：随着国民经济的快速发展，以及城乡居民物质文化水平的提升，日常用电量需求也不断提升。
电能计量装置的准确安全运行，成了供电服务工作人员的重要工作内容。
作者总结了经低压电流互感器接入三相四线电能计量装置带电检查和停电检查的方法要点，供大家参考学习，提高分析检查计量装置故障的工作效率。
关键词：电能计量装置检查进入夏季用电高峰期后，我市用电负荷屡创新高。
电能计量装置的故障率也相应增加，加上部分供电服务人员业务技能水平较差，导致部分错误接线或窃电等电能计量装置问题不能及时发现。
如何才能提高安全经济用电水平，有效降低线损率，相关供电服务人员要在实际工作中积累经验，做好电能计量装置接线检查。
1、电能计量装置检查的意义电力资源来源于电厂，而电厂是由国家出资建造的。
销售电力资源所得的收入是用于偿还国家的财政支出，一旦发生计量装置接线差错或窃电行为，就会造成国有资产的损失。
这些不当的做法不仅会给供电企业带来经济上的损失，也会对电力系统的安全运行产生不利的影响。
电能计量装置检查工作有利于保护人民财产安全。
如果用电客户的电能计量装置接线错误，将会给供电企业或用电客户的带来很大的经济损失。
因此，在实际工作中，必须加强电能计量装置检查和防窃电管理工作的执行力度，以减少供电企业或用电客户的电能损失，最大程度地保障用电客户的用电安全。
2、三相四线电能计量装置一般错误接线分类经低压电流互感器接入三相四线电能计量装置一般错误接线形式分为以下七类：（1）二次电压断相或欠压（电压开路或接触不良）（2）二次相线相序错误或相线与零线接错（相线与零线接错）（3）二次电流失流或欠流（电流开路或短路）（4）二次电流进、出接反（电流极性错）（5）二次电流不同相之间接错（电流串电流）（6）二次电压线与电流线错（电压串电流）（7）二次电压线与电流线不同相（电压电流不同相）3、电能计量装置的接线检查检查前的准备工作，打开表箱后要检查电能表外观有无异常，表尾螺丝有无松动或烧焦的痕迹。
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
低压三相四线电能计量装置错误接线新型检查方法
低压三相四线电能计量装置错误接线新型检查方法【摘要】低压三相四线电能计量装置的主要功能就是对电能的准确计量，如果无法实现对电能的准确计量，就谈不上用电的节约和计划，也谈不上能提高经济效益。
随着经济的发展和人们生活水平的提高，对用电也有了越来越高的而要求，供电企业为了更好地为电力用户提供服务，同时可以确保自己的企业的经济效益，就必须要确保对电能的准确计量。
本文主要分析了通过压降对比法对带电流互感器的低压三相四线电能计量装置的错误接线进行了检查的方法，该方法作为一种新型的检查方法，可以提高简化操作步骤，提高现场测试人员的工作效率，最后简单的提出了错误接线造成的误差电力的计算方法，以供同行参考。
【关键词】低压三相四线电能计量装置；错误接线；检查方法通常想要确保对电能的准确计量，就要保证电能计量装置的接线没有错误。
电能计量表本身的误差很小可以忽略不计，而如果是由于接线的错误而导致的误差就很大的，比真实电量大也有可能，比真实电量小也有可能，这样可能给用户或者是供电企业带来很大的损失，因此想要真实的将用户的电量计量出来，在保证电能计量表自身可靠性的前提下，就需要保证其接线的正确。
人们通常都是采用相量法来对带电流互感器的低压三相四线电能计量装置的错位接线检查，而事实上这种方法对于新装表人员和接电人员来说是比较困难的，误判的情况时有发生，而压降对比法就可以避免这些错位，作为一种新的检查方法越来越多的被装表节电人员使用，保证了检查的结果，进而保证了电能计量装置的正确接线，可以实现对电能的准确计量，提高了现场装表人员的工作效率，同时还保证了供电企业和用户的经济效益。
1.低压三相四线电能计量装置的错误接线类型通常情况下，计量低压三相四线有功电能的错误接线类型有：第一，有功电能表电压线圈中线断线；第二，有功电能表在接入电路的时候进过了两台电流互感器；第三，对三相四线有功电能表的计量采用了三相三线两元件来实现。
计量低压三相四线电流无功电能的错误接线类型有两种，一种是将三元件900无功电能表的相序弄反了，另一种是将带附加电流线圈的无功电能表B相电流接反了。
三相四线有功电能表的几种误接线计量分析
三相四线有功电能表的几种误接线计量分析三相四线有功电能表是市场上常见的计量仪表，其主要用于实现有功电能计量。
但是，误接线时会导致计量不准确，甚至无法正常计量。
因此，本文将探讨三相四线有功电能表的几种误接线及其计量分析。
一、电流接反误接线电流接反误接线是指在三相四线有功电能表的接线过程中，将电流接线反向接入到了电能表上。
这种接线错误可能会导致电能表不能正常计量，或者计量误差较大。
其计量分析可从电路结构和电流技术两个方面进行探讨。
1.电路结构分析三相四线有功电能表主要由电流电路和电压电路两部分组成。
其中，电流电路通过互感器感应三相电流，将其变换为与电压等效的电压信号。
而电压电路则通过电压分压器将接入的三相电压分压为低电平信号。
这两个电路均结合了控制电路和电子计量单元，构成了完整的计量系统。
如果将电流接反，则互感器感应的电流与实际电流方向相反，导致电路中电压信号的相位错误。
进而，改变整个计量系统中的电量积分方向，导致能量计量的出错。
2.电流技术分析在三相电路中，每个电源的电流方向都是不同的。
若将电流接反，则会导致三相电流的相位相反，包括电流的大小及其相位角。
因此，在计量分析中还需要考虑三相电流的相位和相对大小。
三相电流在不同的相位位置上具有不同的时间加权系数和相位角，因此不同时段的计算结果会有所不同。
二、电压接反误接线与电流接反误接线相似，电压接反误接线也会对三相四线有功电能表的计量结果产生较大影响，进而产生类似的计量误差。
计量分析可从电路结构和电压技术两个方面进行探讨。
1.电路结构分析电压接线与电流接线相似，均分为电压电路和电流电路两部分。
当电压接反时，电压电路的输入信号与正常接线情况下输入的信号相反，使得计量系统中的电量积分方向变化，从而影响电能表的计量准确性。
2.电压技术分析电压技术分析包括各相电压的相位、电压比例系数和有效值。
当其中一相电压接反时，其他电压的相对相位就发生了变化，进而导致与电流相关联的电功率计算错误。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是一种用于对电能进行计量和监测的重要设备，它能够准确地测量和记录低压电网中的电能使用情况，从而为电力管理和计费提供了依据。
由于电能计量装置牵涉到高电压和大电流的测量，如果安装或连接不当就会导致严重的错误计量，影响电能计量的准确性和可靠性。
本文将针对低压三相四线电能计量装置错误连接线分析和判断进行详细的讨论和分析。
我们需要了解低压三相四线电能计量装置的基本原理和连接方式。
低压三相四线电能计量装置主要由电能表、互感器、电流互感器、电压互感器和连接线路等部分组成。
电能表负责测量电能的使用量，而互感器则是起到了降压和转换信号的作用，使得电能表可以进行准确测量。
在这个连接过程中，连接线路起着至关重要的作用，它直接影响着电能计量的准确性和稳定性。
在实际的安装和连接过程中，我们经常会遇到一些错误的连接线路，这些错误可能是由于操作人员对设备的不熟悉，也可能是由于设备或材料的质量问题。
下面我们将详细分析一些常见的错误连接线路，并进行判断和分析。
首先是电流互感器错误连接线路分析和判断。
电流互感器是用于测量电流的重要部件，它的错误连接会导致电流的测量不准确。
在实际中，电流互感器错误连接的主要表现有：连接线路接错、连接线路接触不良等。
如果电流互感器的连接线路接错，就会导致电流的测量结果出现偏差，影响电能计量的准确性。
而如果电流互感器的连接线路接触不良，就会导致测量信号失真，同样会影响电能计量的准确性。
针对以上的错误连接线路，我们需要及时发现并进行纠正。
对于连接线路接错或接触不良的情况，我们可以通过检查和调试来进行处理，确保连接线路正确接入。
对于连接线路断路的情况，我们需要及时找到断路原因并进行修复，确保连接线路完好。
对于电能表相线接错或相序接错的情况，我们可以通过重新连接来进行纠正，确保连接正确。
在对错误连接线路进行纠正的过程中，我们需要特别注意安全问题，确保在正确的操作规程和操作流程下进行处理，避免出现安全事故。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线是指装置的接线方式与实际应该连接的方式不符，导致电能计量装置无法正常工作或者读数不准确的情况。
低压三相四线电能计量装置的正确接线方式应该是三相四线制，即A相、B相、C相分别连接计量装置的对应端子，中性线连接到中性线端子，接地线连接到接地线端子。
如果接线错误，则会出现以下几种情况：
1. 相序错误：相序错误是指接线时将三相线连接到计量装置的错误相位上。
将A相连接到B相端子，B相连接到C相端子，C相连接到A相端子。
相序错误会导致电流和电压的相位不匹配，计量装置无法准确测量电能，读数偏高或偏低。
3. 接地线接错：接地线接错是指将接地线接到计量装置的错误端子上。
接地线用于保护人身安全和设备的正常运行，如果接地线接错，可能会导致计量装置和其他设备的故障，造成电能计量装置读数异常。
1. 查看接线图：查看计量装置的接线图，了解正确的接线方式和各个端子的功能。
2. 检查接线方式：检查计量装置与实际接线是否一致，包括相序、中性线和接地线的连接方式是否正确。
3. 测试电流和电压：使用电流表和电压表对接线进行测试，确认电流和电压的相位和数值是否符合正常工作的要求。
4. 观察读数：观察计量装置的读数是否正常，与实际用电情况是否相符。
5. 纠正错误：如果发现错误连接线，应及时进行纠正，确保计量装置能够正常工作。
对于低压三相四线电能计量装置错误连接线的分析和判断，需要查看接线图，检查接线方式，测试电流和电压，观察读数，并及时纠正错误，以确保计量装置的正常工作和准确计量。
低压三相四线 电能计量装置错误接线分析和判断
Ｇ
ＣＵ
Ｎ
Ｄ ＩＡ ＮＧ ０ Ｎ Ｇ
主 …持 ： 。朱 一
宁’
ｊｌｊ５压 三相 四线 电能 计量装 置
（６４６１００）国网四 川 泸州 市泸川供 电公 司 陈 杰 李 守棋
目前 ｌＯ ｋＶ公 用 配 电 变 压 器 ０．４ ｋＶ侧 计 量 装 置 广 泛 采 用 三 相 四 线 方 式 接 线 。 非 直 接 接 入 电 流 式 电能 表 都 通 过 电 流 互 感 器 变 流 后 接 入 电 能 计 量 装 置 ，电 压 直 接 接 入 。 如 发 生 电 流 互 感 器 极 性 错 误 ，二 次 端 子 短 接 、 虚 接 或 部 分 电 压 线 断 相 等 情 况 ，将 形 成 很 大 的 电 能 量 差 错 。 笔 者 现 介 绍 低 压 三 相 四 线 电 能 计 量 装 置 （经 电 流 互 感 器 接 入 电 流 方 式 ）错 误 接 线 分 析 和 判 断 的 一 些 经 验 ，供 参 考 。 １ 低 压 三 相 四 线 接 线 方 式 的 介 绍
用 。智 能 电 能 表 可 测 量 采 集 有 功 功 率 、无 功 功 率 、功 率 因 数 、电 压 、电 流 、相 序 、频 率 等 参 数 ，为 我 们 快 速 判 断 低 压 三 相 四 线 错 误 接 线 提 供 了 有 力 的 帮 助 。 ３．１ 利 用 用 电 信 息 采 集 系 统 数 据 进 行 ：９－析
（１）观 察 智 能 电 能 表 液 晶 显 示 面 板 左 上 角 显 示 的 运 行 实 时 象 限 。 由 于 ０．４ ｋＶ低 压 三 相 供 电 系 统 用 电 负 荷 多 为 感 性 ，一 般 应 运 行 在 Ｉ象 限 ；如 安 装 无 功 补 偿 装 置 ，过 补 偿 时 呈 容 性 ，此 时应 运 行 在 １Ｖ象 限 。
论述三相四线有功电能表错误接线分析与判断
率为正确接线计量的-1/3，电能表反转明显。如果极性接反的 为B相与C相，则其实际反应情况与A相、B项接反情况相反。
三只电流互感器全部接反，此情况下如果三相负载对称， 则有功功率为正确接线计量-1倍，电能表出现反转。
1 三相四线有功电能表正确接线方式分析 1.1 三相四线有功电能表零线接法 使用直接接入法，零线经过10#或11#接线端子直接接到开
关。这种接线方式下，三相电压与电流对称与否，在中性点直 接接地三相四线电路中都可对电路有功电能实现准确计量。而 采取一进一出方式对单相电能表零线接线，剪断电源零线，然 后接入电能表，由于电源零线被剪断后，容易导致接入电能表 零线端子的过程中出现接触不良、断线等问题。此情况下，如 果负荷不对称，则无法保证电能表计量准确性，且电路中性点 发生位移，会降低某些相的电压，而一些相电压则会升高，从 而将电器设备烧坏，甚至酿成严重的火灾事故，其安全隐患较 大。因此，在三相四线有功电能表零线接线中，不可将其剪断 接入，而要采用交接法进行[1]。
2.2 电流、电压回路不同相 两元件电流、电压不同相，A相电流、电压是同一相，B 相和C相电压、电流不同相，此时如果为三相负载对称，则有 功功率为零，电能表无法运转。B相和C相同相，其他两相不同 相时，分析方法与结论相同。 三元件电流、电压不同相，此时三相负载对称，如果Φ在 0~60°范围内，则电能表反转，计量值失准。三元件电流、电 压不同相，另一种情况在三相负载对称的情况下，Φ在0~30° 之间，则电能表反转；Φ为30°，则电能表不转；Φ＞30°， 电能表正转，相比正确接线时转速比较慢[2]。 2.3 电压、电流回路断线 首先是一相电压或电流断线，此时A相电压断线，其元件 不计量，如果为三相负载对称，计量值为正确接线计量的2/3， 电能表走慢。其次是两相电压、电流断线，如果断线为A、B相 电压、电流断线，则两相元件都不计量，计量值为正确接线计 量的1/3,同样电能表走慢。最后，三相电压、电流都断线，此时 三相元件都不计量，电能表不走。在三相四线电能表中，一个 元件电流、电压或者各相元件同时失流失压，元件不计量，且 少计量值为正确接线计量1/3。 2.4 零线断线 负载不平衡、三相四线有功电能表没有接入零线的情况 下，正常情况下电能表不会出现计量误差。而在三相不对称的 情况下，则会产生计量误差，且不同于接零线时误差。而实际 情况中多为三相不对称，因此会产生误差。 因此，在装表接电前，需准备好标准接线图，认真核对电 能表型号、电压等级和极性等，装表过程中二次回路接线需穿 对应标号，按相色接入电能表，避免接线错误。现场需使用相 关仪器仪表检查计量装置，实现正确接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压三相四线制错误接线分析判定方法
1、接线图
2、判断步骤和方法
（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V 左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。
（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。
（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。
（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型
（5）计算更正系数和退补电量
（6）更正接线
例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，
U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°，U1/I2夹角为136°，U1/I3夹角为253°，U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。
分析：根据上述相位关系绘制向量图如下
1、假定U1为A相，那么U3为B相电压，U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic
更正系数Kg计算的方法：
退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh
如果△W大于0，则客户应向供电部门补电量，
如果△W小于0，供电部门应向客户退电量。
本题由于大于0，因此是少计量了，客户应向供电部门退电量。
注：抄见电量为负值，说明电能表反转，因为最终的功率表达式P' =-2UIcosφ=-2 *220*1.5*cos15°=-637w（注：是负功率，因此电能表反转，只是针对机械电能表，多功能电能表将计入另外一个方向的电量）2、假定U3为A相电压,则U2为B相电压，U1为C相；依据判断出
的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压C、B、A电流接入-Ic，Ia，Ib，错误接线时的功率表达式和第一种情况一致，更正系数kg和第一种情况一致。
3、假定U2为A相电压，那么U1为B相电压，U3为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压B、A、C电流接入-Ib，Ic，Ia，错误接线时的功率表达式和第一种情况一致，更正系数kg和第一种情况一致。
结论：如果无法确定已知的电压相别，则有三种错误接线形式，三种错误接线形式不一致，但其最终的功率表达式、更正系数Kg完全一致，因此只要按照其中一种更正接线即可，丝毫不影响有功、无功计量的准确性。
发现错误接线时，应提前和用电检查人员联系，通知客户到场确认，并退补电量，待客户签字确认后方可更正接线。
更正接线时应根据判定的错误接线类型，对电能表错误接线进行更正，安全要求如下：1、更改错误接线前，必须将电流互感器二次回路短接良好，严防开路；将电压互感器二次回路断开或将电压线头做好绝缘，防止短路或接地。
2、改完错误接线后，要将应该恢复的部位全部恢复好，如电流短路片（线）全部拆除，然后再复查更改后的接线是否正确。
例2：某三相四线客户，现场测量U1=43V,U2、U3均在228V左右，
U12=178V,U13=173V,U32=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性20°，测量U2/I1夹角82°，U2/I2夹角为199°，U2/I3夹角为141°，U3/I3夹角21°，请分析错接线形式，计算更正系数和退补电量。
分析：由于U1=43V，可以判定U1失压，因此应以电压正常相U2为依据，测量U2/I1夹角，U2/I2夹角为，U2/I3夹角，U3/I3夹角。
根据上述相位关系绘制向量图如下
1、假定U2为B相，那么U1为A相电压，U3为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别分别为-Ia，-Ib，Ic。
结论：电压接入A、B、C，但A相失压（正相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为正，因此是正相序）,电流接入-Ia，-Ib，Ic。
更正系数Kg计算：
退补电量△W=W（kg-1)。
如果△W大于0，则客户应向供电部门补电量，
如果△W小于0，供电部门应向客户退电量。
