新能源汽车使用与维护-第3章 新能源汽车维护保养 - 实训项目
新能源汽车维护与保养教案及工单
新能源汽车维护与保养教案及工单项目一电动汽车维护保养准备实训一电动汽车车辆作业前场地准备1）维修作业前现场环境检查。
2）安装车内三件套，并将车辆停放在合适工位。
3）检查驻车制动器及档位位置。
通风良好、光线充足、地面平整宽敞□√ 是□否配备常用维护工具、气路、电路完整安全□√ 是□否车辆操作区域地面铺设绝缘垫□√ 是□否三件套名称方向盘套、脚垫、座椅套安装顺序一般顺序为方向盘套，座椅套，最后脚垫铺设三件套的原因防止维修技师在进入车辆检查时弄脏车辆内饰，引起不必要的纠纷。
同时，这也是一种服务质量的体现。
1）检查驻车制动器的位置驻车制动器位置□落下□√提起 2）检查档位位置档位位置□R 档□√N 档□D 档□E 档注意事项：当学生在检查驻车制动器和档位时，务必要求其动作要轻，以免损坏制动器及变速杆。
注意不要让学生随意操作转向盘、喇叭、车灯、刮水器、空调和收音机等车内电器按钮。
4）安放车轮挡块，固定车辆位置。
5）在维修工位周围布置警戒带。
操作对象警戒带6）放置危险警示牌。
7）检查绝缘防护设备完好情况。
车轮挡块安放位置□左前轮□右前轮□左后轮□右后轮挡块数量□1 □2□3□√4 安放挡块的原因避免在维护保养时车辆向前或向后移动，引发危险。
警示牌放置位置□前机舱盖□√车顶□地面放置警示牌的作用电动汽车上存在高压电，在维修保养时需要专业人员进行操作，为了确保其他人员人身安全，需在明显位置放置警示牌。
说明：在实际维修企业中，会设定专门的电动汽车维修工位，有警示标志。
绝缘手套□√良好□漏气绝缘靴□√良好□破裂安全头盔□√良好□破裂护目镜□√良好□破裂检查项目用具的外观和密封性合格标志绝缘防护电压1000 V实训二维护保养工具使用1）汽车举升机是用于汽车维修过程中举升汽车的设备，请写出下列不同类型举升机的名称。
柱式举升机剪式举升机动力电池举升机2）（判断）汽车举升机操作简单,使用方便,最大的特点是安全,不存在安全隐患。
新能源汽车维护与保养-教案(中国发展)
知识目标：1.能说出新能源汽车高压系统的组成，各部分的结构；
2.能说明新能源汽车高压管理系统的设计原理。
技能目标：1.能正确拆装新能源汽车高压部件；
2.能执行新能源汽车安全操作规程。
【学习内容】
电动汽车在设计之初，工程师会通过结构布局避免使用者触碰高压电气系统。同时，在极端情况下，通常的电动汽车高压系统具有被动及主动的安全措施，通过监测、隔离和快速放电等功能确保使用者的安全。即便如此，我们也应该了解电动汽车的高压危害，并注意对其进行防护。
讨论法
2
教学内容
项目一
新能源汽车概述
任务一新能源汽车的概念与发展
【任务引入】
2016年11月16日，北汽新能源EC180车型投产仪式和青岛国轩电池首条生产线竣工投产仪式，在山东省莱西市姜山镇新能源汽车产业园同时举行。EC180车型是北汽首款“国民电动汽车”,综合续航里程可达180千米。国产电动汽车迅速发展，你了解以电动汽车为代表的新能源汽车的发展吗？
8.维修开关
9.充电口
10.高压线路
二、纯电动汽车高压部件
1.纯电动汽车的动力电池
2.纯电动汽车的电动机
3.电机控制器
任务四高压系统断电安全操作
【任务引入】
李先生拥有一台电动汽车，因在洗车等日常维护时担心其他人员触电，所以想学会电动汽车高压系统断电的知识，你能向李先生讲解高压系统断电安全操作的相关知识吗？
3. 怎么使用安全防护用品？
讨论法
4
决策
教师针对各小组交流计划情况进行
分析总结
5min
5
实施检查
各小组成员根据本组最后交流结果发言。
讨论法
6
评价
学生自评（30）、小组互评(30)、教师总评(40)。

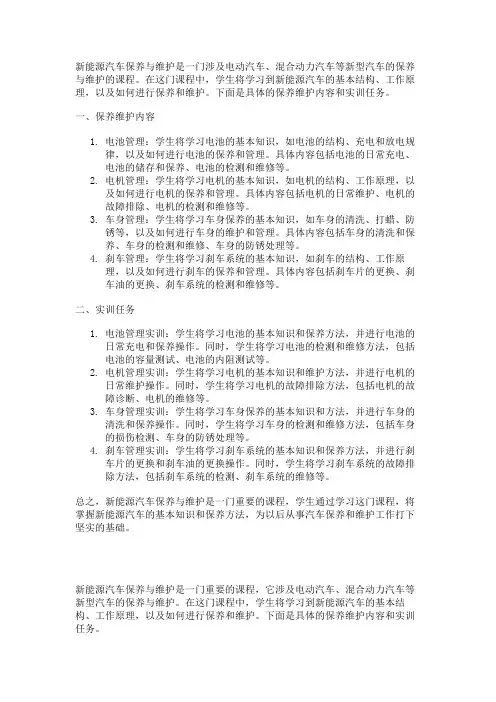

关于新能源汽车保养与维护这门课程的具体保养维护内容和实训任务 要求有详细的实操任务和实操的步骤
新能源汽车保养与维护是一门涉及电动汽车、混合动力汽车等新型汽车的保养与维护的课程。
在这门课程中，学生将学习到新能源汽车的基本结构、工作原理，以及如何进行保养和维护。
下面是具体的保养维护内容和实训任务。
一、保养维护内容1.电池管理：学生将学习电池的基本知识，如电池的结构、充电和放电规律，以及如何进行电池的保养和管理。
具体内容包括电池的日常充电、电池的储存和保养、电池的检测和维修等。
2.电机管理：学生将学习电机的基本知识，如电机的结构、工作原理，以及如何进行电机的保养和管理。
具体内容包括电机的日常维护、电机的故障排除、电机的检测和维修等。
3.车身管理：学生将学习车身保养的基本知识，如车身的清洗、打蜡、防锈等，以及如何进行车身的维护和管理。
具体内容包括车身的清洗和保养、车身的检测和维修、车身的防锈处理等。
4.刹车管理：学生将学习刹车系统的基本知识，如刹车的结构、工作原理，以及如何进行刹车的保养和管理。
具体内容包括刹车片的更换、刹车油的更换、刹车系统的检测和维修等。
二、实训任务1.电池管理实训：学生将学习电池的基本知识和保养方法，并进行电池的日常充电和保养操作。
同时，学生将学习电池的检测和维修方法，包括电池的容量测试、电池的内阻测试等。
2.电机管理实训：学生将学习电机的基本知识和维护方法，并进行电机的日常维护操作。
同时，学生将学习电机的故障排除方法，包括电机的故障诊断、电机的维修等。
3.车身管理实训：学生将学习车身保养的基本知识和方法，并进行车身的清洗和保养操作。
同时，学生将学习车身的检测和维修方法，包括车身的损伤检测、车身的防锈处理等。
4.刹车管理实训：学生将学习刹车系统的基本知识和保养方法，并进行刹车片的更换和刹车油的更换操作。
同时，学生将学习刹车系统的故障排除方法，包括刹车系统的检测、刹车系统的维修等。
总之，新能源汽车保养与维护是一门重要的课程，学生通过学习这门课程，将掌握新能源汽车的基本知识和保养方法，为以后从事汽车保养和维护工作打下坚实的基础。
新能源《新能源汽车维护与保养》课程设计方案,郑耀军
《新能源汽车维护与保养》课程教学设计方案一、课程基本信息二、课程目标设计总体目标：通过此课程的学习，可以培养学生新能源汽车的维护方法、维护手段、维护结果分析等方面的能力，同时让学生掌握各种新能源汽车日常维护与保养的方法。
同时，从职业培养目标的定位到培养方式，我们遵循职业的特点，突出职业特色，将“教、学、做”融为一体，给学生建立一种立体的学习环境。
通过学校的学习和训练，使学生具备良好的职业行为规范和职业技术水平，顺利地走入工作岗位。
本课程的教学任务是针对教学目标，教学活动的设计以学习原理、掌握基本操作程序、完成整车维护与保养的程序来进行，教学的最终目标是使学生完成对新能源汽车维护与保养能力的培养。
能力目标：1.能正确拆装新能源汽车高压部件和执行安全操作规范。
2.掌握紧急断电及实施心率复苏的方法。
3.了解新能源汽车高压部件的位置。
4.掌握纯电动汽车基本结构与工作原理。
5.掌握汽车电机类型、原理和功用。
6.动力电池组常见故障处理措施运用。
7.能正确为新能源汽车充电和进行日常维护。
8.掌握新能源汽车空调系统制冷剂的充注方法。
知识目标：该课程主要教学目标在于：1.掌握新能源汽车发展与特点。
2.掌握新能源汽车安全操作规程。
3.掌握混合动力汽车结构和原理。
4.掌握纯电动大巴构造与原理。
5.掌握新能源汽车使用于维护。
素质目标：1、培养学生的沟通能力及团队协作精神。
2、培养学生勤于思考、勇于创新、敬业乐业的工作作风。
3、培养学生的质量意识、安全意识和环境保护意识。
4、培养学生分析问题、解决问题的能力。
5、培养学生的交际和沟通能力。
6、培养学生良好的职业道德。
三、课程内容设计：四、课程进程表五、授课(1)本课程在教学过程中，要创设工作情景，学生4-5人为一组，配置新能源汽车总成或台架和所需检测的仪器和工具，加强学生实际操作能力的培养。
(2)从学生实际出发，因材施教，用项目教学驱动型任务教学，充分调动学生对本课程的学习兴趣，从而加强学生的学习积极性。
新能源汽车使用与维护--新能源汽车维护保养 - 实训项目
实训项目：识读车辆ＶＩＮ码信息
２.ＶＩＮ码的常见位置 结合下图 ，分小组寻找到实训用车的ＶＩＮ码位置，并填入表中。 操作过程中要做好绝缘防护，穿戴绝缘手套、绝缘鞋、绝缘帽、 防护目镜。
注意维护开关的正确拆装方法
实训项目：识读车辆ＶＩＮ码信息
3.VIN码的组成
VIN码主要由
、
、
三个部分组成。
４.ＶＩＮ码识别
实训项目：典型维护开关的拆卸与安装
认识维护开关的结构
实训项目：典型维护开关的拆卸与安装
序号 编号
编号注释
备 注
1 M01 高压互锁回路短接插头 2 M02 大电流接线触头 3 M03 内部安装高压大电流熔断器
4 M04 拆卸与安装锁止开关
5 M05 安装与拆卸拉手
6 M06 安全提示标识 7 M07 拆卸与安装锁止开关
新能源汽车使用与维护
——冷却系统
——新能源汽车维 护保养项目
主讲人：
课时
实训项目：绝缘安全护具及工具的使用
1.实训目标 2.材料与工具 3.注意事项 4.实操步骤
实训项目：绝缘安全护具及工具的使用 １）学习绝缘手套／皮手套用前检查与操作中使用注意事项
２）学习安全帽／绝缘鞋用前检查与操作中使用注意事项
实训项目：识读车辆ＶＩＮ码信息
➢ ＷＭＩ—世界制造厂识别代码（１～３位） ➢ ＶＤＳ—车辆说明部分（４～９位） ➢ ＶＩＳ—车辆指示部分（１０～１７位）
各位数含义：
第１位： 第２位： 第３位： 第４位： 第５位： 第６位： 第７位：
第８位： 第９位： 第１０位： 第１１位： 第１２位： 第１３～１７位：
３）了解标识牌／遮栏的安放位置 ４）学习护目镜的用前检查及操作中使用注意事项
新能源汽车维护实习报告
实习报告：新能源汽车维护实习一、实习背景与目的随着全球能源危机和环境问题日益严重，新能源汽车作为替代传统燃油车的重要选择，其市场份额逐渐扩大。
我国政府对新能源汽车产业的大力扶持使得行业发展迅速，新能源汽车维护技术也成为汽车维修行业的新兴领域。
本次实习旨在通过实践活动，了解新能源汽车的基本构造、维护方法及其发展趋势，提高自己在新能源汽车维护方面的技能和素养。
二、实习内容与过程1. 新能源汽车基本构造学习在实习初期，我们通过课堂学习和实地参观，了解了新能源汽车的基本构造，包括电池包、电机、电控、充电系统等核心部件，以及车身、底盘等常规部件。
同时，我们还学习了新能源汽车的运行原理和工作特性。
2. 新能源汽车维护方法学习在实习过程中，我们学习了新能源汽车的维护方法，包括电池包维护、电机维护、电控维护、充电系统维护等。
同时，我们还掌握了新能源汽车常用诊断工具的使用方法，如万用表、示波器等。
3. 实地操作与实践在掌握了新能源汽车基本构造和维护方法的基础上，我们进行了实地操作和实践。
通过模拟故障，我们学会了如何使用诊断工具进行故障排查，并掌握了相关部件的更换和维修方法。
同时，我们还学习了新能源汽车的故障排除技巧，如充电故障、动力故障等。
4. 新能源汽车发展趋势了解在实习期间，我们通过查阅资料和与专业人士交流，了解了新能源汽车的发展趋势，包括技术创新、政策法规、市场推广等方面。
我们对新能源汽车产业的发展充满信心，并意识到作为一名新能源汽车维护人员，我们需要不断学习和提高自己的技能，以适应行业发展的需求。
三、实习收获与反思1. 实习收获通过本次实习，我掌握了新能源汽车的基本构造、维护方法和发展趋势，提高了自己在新能源汽车维护方面的技能和素养。
同时，实地操作和实践使我在实际工作中能够更好地应对各种故障，为今后从事新能源汽车维护工作奠定了基础。
2. 实习反思在实习过程中，我发现自己在理论知识方面还有不足，需要进一步加强学习。
新能源汽车维护与保养实训教学计划+郑耀军
漯河食品职业学院汽车工程系新能源汽车技术专业实训授课授课班级：优能高教大专班1702班；授课教师：郑耀军2020年2月实训项目：新能源汽车维护与保养实训一、实训目的学员重点识别及完成以下操作（教学计划）：●电动汽车维护保养准备；●电动汽车新车交付检查；●电动汽车高压部件绝缘检查；●电动汽车充电系统维护与保养；●电动汽车动力电池系统维护与保养；●电动汽车冷却系统维护与保养；●电动汽车底盘维护与保养；●电动汽车制动系统维护与保养；●电动助力转向系统维护与保养；●电动汽车车身电气设备维护与保养；●电动汽车空调系统维护与保养；安全注意事项●部件轻拿轻放，防止跌落损坏部件；●进行系统拆装时，拆装现场需由老师监督，以防造成意外伤害；●使用工具拆装部件时，需由老师做指导或示范后，再动手完成；●正确按照（套筒-梅花-开口-活动）的顺序选择工具，以免损伤螺母。
技术要求和标准●所有检查依据和标准按照厂家维修手册进行，维修手册没有的按照国家标准或是行业标准执行二、实训计划三、实训器材1.所需工具（2个工位）：四、实训安排1. 集中讲解•安全注意事项及纪律要求•当天第一节课由指导老师按照任务工单整体介绍一遍（必要时演练）2.分组练习•实训老师根据本组人数及当天课时数合理安排每位同学的实操时间3. 课堂纪律•休息的学员互相提问不同的部件检查标准4. 老师答疑及实训总结•答复学员所提出的相关疑问•五、作业准备1、按实训器材内容向工具房借用工具及耗材并及时做好记录2、按照工位要求，摆放部件3、准备维修手册4、提前一天与组长取得联系，确保第二天每位同学都有任务工单六、实训实施项目1教学内容与能力要求项目2教学内容与能力要求项目3教学内容与能力要求项目4教学内容与能力要求项目5教学内容与能力要求项目6教学内容与能力要求七、考核与评价（1）本课程考核按学习项目分别考核，课程考核成绩则是学习项目考核成绩的累计。
本课程是专业核心技能课程，不进行期末集中考试。
新能源汽车维护与保养教案及工单
新能源汽车维护与保养教案及工单
一、新能源汽车维护与保养教案
一、新能源汽车的维护与保养
1、维护与保养的重要性
新能源汽车具有节能环保的特点，更加符合现代社会发展的方向，但
是新能源汽车具有较大的风险，其部件特别是电池、发动机和控制系统的
维护和保养都是非常重要的，否则会对新能源汽车的安全性和使用效果造
成严重影响。
2、维护与保养措施
(1)新能源汽车的每次行驶前应经常检查，增加安全的系数；
(2)新能源汽车的电池定期检测，检测内容主要包括电池的容量、电
气性能和外观检查；
(3)新能源汽车的发动机定期更换机油和滤清器，同时也要定期检查
刹车片、火花塞、火花塞线圈等部件；
(4)新能源汽车的控制系统也要定期维护，包括检查控制系统的温度、调节系统的故障指示灯等；
(5)新能源汽车的燃油和系统也需要定期检查，根据检查结果定期加油、更换机油和滤清器。
二、新能源汽车维护与保养工单
一、维护与保养信息
1.新能源汽车的检查，检查内容包括：1）车辆及其部件的外观状况；
2）车辆及其部件的动力、传动性能；。
新能源汽车使用与维护 第3章 新能源汽车维护保养
④ 给放油螺塞涂布少量密封胶并按规定力矩（12～18Ｎ·ｍ） 拧紧。
概述
（２）制动系统的日常保养 主要集中检查制动总泵储液罐的液面高度是否符合要求，制动 踏板的自由行程是否太大，电动真空泵的管路是否存在松动， 驻车制动的拉索收紧程度及手柄拉起的齿数是否符合要求等。
（３）冷却系统维护及冷却液补充和加注 ➢ 依据整车保养里程保养，建议频次为每２年完全更换一次。
日常维护检查表
保养项目及内容
处理方法 检查并视情处理
项目 √
Ａ级保养
配件及 数量或
材料
价格
检查并视情处理
√
检查并视情处理
√
检查并视情处理
√
检查并视情处理
√
√
检查并视情处理
√
清洁处理
√
分析并视情处理
√
检查并视情处理
√
检查并视情处理
√
检查并视情处理
√
清洁处理
√
项目 √ √ √
Ｂ级保养
配件及 数量或 材料 价格
➢ 当知道人体等效电阻后，可根据欧姆定律清晰地计算出不同 电压对应的触电电流。
➢ 一个人接触到带电壳体时，流经人体的电流可根据触电部位 进行计算。
① 从手到手：
② 从手到脚：
高压安全防护
2.通过人体的电流
流过人体的电流越大，人的生理反应和病理反应越明显，引起心室 颤动所需的时间越短，致命的危险性越大。按照人体呈现的状态， 流过人体的电流分为三个级别。
③ 拆下油位螺塞，检查油位。如润滑油与油位螺塞孔齐平，则 说明油位正常。否则，应补加规定润滑油，直到油位螺塞孔口出 油为止。
概述
润滑油的更换方法如下： ① 在换油前，必须停车 断电，水平提升车辆。
新能源汽车维护与保养作业内容及项目
一、维护与保养的重要性1. 新能源汽车的兴起与发展随着全球环境问题的日益严峻以及人们对环保意识的提升，新能源汽车在汽车市场中占据了越来越重要的地位。
作为一种环保和节能的交通工具，新能源汽车在实际使用过程中需要得到更为细致的维护和保养，以确保其性能稳定、使用寿命长。
2. 维护与保养的重要性新能源汽车的维护与保养对于其安全性、经济性和环保性都具有重要意义。
定期维护和保养可以延长汽车的使用寿命，提高车辆的整体性能，减少污染物排放，从而为保护环境做出贡献。
定期的维护保养还可以减少故障率，确保车辆在行驶过程中更加安全可靠。
二、维护与保养的作业内容1. 车辆外部清洁与保养车辆的外部清洁与保养是维护和保养工作的重要内容之一。
定期对车辆进行清洁可以保持车身的光泽和整洁，同时也有利于发现车身表面的细微问题，及时进行处理。
特别是在雨雪天气或者路面环境复杂的情况下，车辆的清洁工作更显得重要。
2. 电池组维护电池组作为新能源汽车的动力源，其维护工作至关重要。
定期对电池组进行检查，保持电池组的清洁，注意电池温度的控制，及时发现并处理电池故障等问题，可以有效延长电池组的使用寿命。
3. 电机系统检查与保养电机系统是新能源汽车的关键部件之一，其检查与保养工作对于车辆的性能和经济性都至关重要。
司机应定期对电机系统进行检查，确保其正常运行，并根据需要进行保养，以确保车辆动力系统的稳定性和可靠性。
4. 刹车系统维护刹车系统作为车辆安全性的关键保障，其维护工作尤为重要。
包括定期更换刹车油、检查制动片磨损情况、调整刹车盘与制动片的间隙等工作，都是确保刹车系统正常运行的关键环节。
5. 车载充电设施的维护对于电动汽车来说，车载充电设施的正常运行对于车辆的使用至关重要。
定期对车载充电设施进行检查和维护，以确保其正常运行和安全使用。
三、维护与保养的作业流程1. 定期维护计划的制定根据车辆的使用情况、车辆型号，制定相应的定期维护计划。
包括车辆外部清洁、电池组维护、电机系统检查、刹车系统维护、车载充电设施的维护等内容。
新能源汽车维护与保养实训心得
随着环保意识的提升和能源危机的日益严峻，新能源汽车作为一种绿色、环保的交通工具受到了越来越多用户的青睐。
然而，随之而来的是新能源汽车维护与保养的问题，这也是用户购车后需要重点关注的一个方面。
本文将结合实际经验，共享新能源汽车维护与保养的一些实训心得。
一、定期检查电池状态1. 新能源汽车的核心部件之一就是电池，因此定期检查电池状态至关重要。
2. 首先要检查电池的充电情况，确保电池充电正常。
3. 其次需要检查电池的电解液情况，如果电解液偏淡，则需要及时添加蒸馏水。
二、注意电动机的保养1. 新能源汽车的动力来源之一是电动机，因此要定期对电动机进行保养。
2. 需要检查电动机的冷却系统，确保冷却系统正常运转。
3. 还要定期更换电动机的润滑油，避免电动机过热和磨损。
三、保持车身清洁1. 对于新能源汽车的车身保养同样重要，保持车身清洁可以延长车漆的寿命。
2. 定期进行车身清洁和打蜡，保护车身不受外界污染和腐蚀。
3. 避免长时间停放在阳光下，以免车漆老化和掉色。
四、定期进行轮胎保养1. 新能源汽车的轮胎同样需要定期保养，以确保行驶安全和舒适。
2. 定期检查轮胎的气压和磨损情况，及时调整气压和更换磨损严重的轮胎。
3. 避免急加速和急刹车，以免对轮胎造成不必要的损耗。
五、保持车内清洁与消毒1. 车内的清洁与消毒同样需要重视，可以预防细菌滋生和臭味产生。
2. 定期清洁车内地板、座椅和仪表台，保持车内整洁舒适。
3. 使用专业的车内消毒喷剂进行车内的消毒，确保乘坐者的健康和安全。
新能源汽车的维护与保养对于车辆的可持续使用和用户的安全有着至关重要的作用。
用户在日常使用中应该定期进行相关部件的检查和保养，确保新能源汽车的性能和舒适度。
也期望厂家在售后服务上能够提供更多的支持和帮助，为用户提供更加便捷和专业的维护与保养服务。
愿新能源汽车行业能够迎来更加繁荣的发展，为我们的生活和环境带来更多的便利和美好。
下面是根据前文内容的扩写1500字：六、注意电子系统的保养1. 当代新能源汽车的电子系统非常复杂，如控制单元、传感器等，因此对电子系统的维护同样需要重视。
《新能源汽车维护与保养》项目3 驱动电机及冷却系统维护与保养
驱动电机的维护:
第 19 页 共 52 页
（6）检查驱动电机的安装和固定情况，如果有 松动，则应紧固驱动电机的三相接线柱及正负极 接线柱的螺栓，且紧固力矩应符合车辆维修手册 的规定。 （7）检查驱动电机的上、下水管处有无裂纹和 渗漏。
检查驱动电机的上、下水管
3.1 驱动电机系统维护与保养
3.1.2 驱动电机的维护
（ 4 ） 在放油螺塞上涂抹少量密封胶，并按紧固力矩拧紧。
（ 5 ） 拆下油位螺塞和进油螺塞理。
（ 6 ） 加注规定型号的润滑油，直到油位螺塞孔出油为止。
第 29 页 共 52 页
3.1 驱动电机系统维护与保养
2 润滑油的更换
3.1.5 驱动电机润滑系统的维护
第 30 页 共 52 页
（ 7 ） 在油位螺塞和进油螺塞上涂抹少量密封胶，并按紧固力矩拧紧。
（1）检查减速驱动桥外表面，其外表面应无明显 积尘、渗漏、磕碰、变形、损坏或裂纹，且 应保持干燥。
（2）检查差速器半轴防尘套的密封情况，其密封 情况是否良好，是否有破损、漏油等现象， 以及其紧固卡环有无松动。
第 26 页 共 52 页
3.1 驱动电机系统维护与保养
1 润滑油油位的检查
3.1.5 驱动电机润滑系统的维护
冷却液
冷却系统 气密性
第 39 页 共 52 页
电动水泵
散热器
冷却风扇
3.2 冷却系统维护与保养
3.2.2 冷却液的维护
第 40 页 共 52 页
检查冷却液液位，视情况补充或更换冷却 液，冷却液液位应符合车辆维修手册的规定。
3.2 冷却系统维护与保养
1 冷却液的检查
（ 8 ） 用抹布擦除溢出的润滑油，让车辆试运行一段时间，然后检查润滑油有无渗漏。
新能源汽车维护与保养教学课件
理论知识
1. 汽车维护与修理的关系 2. 汽车维护的目的 3. 汽车维护的分类与周期 4. 新能源汽车的维护安全 5. 北汽EV160纯电动汽车维护注意
事项
《新能源汽车维护与保养》
理论知识
1.2.2 汽车维护的目的
《新能源汽车维护与保养》
理论知识
1.2.3 汽车维护的分类与周期
《新能源汽车维护与保养》
实践技能 1.2.6北汽EV160电动汽车的维护内容
2. 驱动及冷却系统的保养内容
系统
检查内容
处理方法
驱动系统
高压绝缘测试及 安全系统
驱动系统各高压 线束防护
减速器总成
检查并视情况处理 检查并视情况处理
检查渗漏
冷却系统
传动轴 紧固件 冷却液液位及冰
点
水泵及冷却管路
散热水箱
检查球笼防尘套 检查并视情况处理
1. 能正确辨别纯电动汽车高、低压线束。 2. 能正确处理维护、维修作业中旧件、废弃物。 3. 能正确处理维护、维修作业中遇到的废液、溶剂。 4. 能正确判断绝缘手套的完好程度及绝缘等级。 5. 能熟练的掌握北汽EV160的下电、上电流程。
《新能源汽车维护与保养》
理论知识
1. 车间安全用电 2. 高低压互锁系统 3. 环境防范
3
理论知识
4
拓展阅读
5
实践技能
6
单元小结
《新能源汽车维护与保养》
任务导入
• 小王在新能源汽车某4S店实习，今天带队师傅告诉他要对 某品牌纯电动汽车进行更换动力电池作业。
• 你知道纯电动汽车动力电池更换有哪些注意事项吗？ • 在更换动力电池之前有什么安全防范措施呢？
新能源汽车项目六 新能源汽车使用与维护(27页)
引导问题1:为什么要实行标准化?
*标准化是指为在一定的范围内获得最佳秩序, 对实际的或潜 在的问题 制定共同的和重复使用的规则的活动, 称为标准化, •标准化为科学管 理奠定基础, 促进经济全面发展, 提高经济 效益。同时, 标准化是科 研、生产、使用三者之间的桥梁, 标准化可有效地推动新技术和新科 研成果的推广应用。 •我国在选择制定新能源汽车标准时主要依据国内 新能源汽车 产业开发和应用的趋势, 并参考和借鉴国外相关行业性组 织已出台的标准。
引导问题2:我国电动汽车标准化发展现状
口我国在“九五〃期间开始制定纯电动汽车标准, “十五”期间起手制定混 合动力电 动汽车标准, “一五”期间着手制定燃料电池汽车标准。目前, 为推动电动汽车商业 化发展, 我国正加快制定相关基础设施的技术标准。 口我国己形成了包括整车、关键 部件及相关基础设施等在内的电动汽车标准 体系, 随着技术的日益发展_相关内容也在 逐步完善当中, 目前已经公布 的电动汽车相关标准共42项, 包括国标31项.行标11项。
上《漕《充丸坫
比®^«迮充屯《
类运电功汽枣充（挽）电58
不同充电设施的应用
引导问题1:电动汽车如何充电?
通常有常规充电、快速充电和更换电池组、无线充电方式等。 4无线充电方式（视頻: 无线充电技术） ♦电动汽车无线充电方式的研究目前主要集中在感应式充电方式，不
需 要接触即可实现充电，3前，日产和三菱都有相关产品推出，其 原理 是采用了可在供电线圈和受电线圈之间提供电力的电磁感应 方式，即 将一个受电线圈装置安装在汽车的底盘上，将另一个供 电线圈装置安 装在地面，当电动汽车驶到供电线圈装置上，受电 线圈即可接受到供 电线圈的电流，从而对电池进行充电， ♦目前，这套装置的额定输出功率为，一般的小型电动汽车可在7-8小 时内完成充电，这种方式的成本较髙，还处于实验室研发阶段，其 功 能还有待时间验证，
新能源汽车维护与保养教案及工单
项目一电动汽车维护保养准备实训一电动汽车车辆作业前场地准备1）维修作业前现场环境检查。
2）安装车内三件套，并将车辆停放在合适工位。
3）检查驻车制动器及档位位置。
通风良好、光线充足、地面平整宽敞 □√是□否配备常用维护工具、气路、电路完整安全 □√是□否 车辆操作区域地面铺设绝缘垫□√是□否三件套名称方向盘套、脚垫、座椅套安装顺序一般顺序为方向盘套，座椅套，最后脚垫铺设三件套的原因防止维修技师在进入车辆检查时弄脏车辆内饰，引起不必要的纠纷。
同时，这也是一种服务质量的体现。
1）检查驻车制动器的位置驻车制动器位置□落下 □√提起 2）检查档位位置 档位位置□R档 □√N档 □D档□E档注意事项：当学生在检查驻车制动器和档位时，务必要求其动作要轻，以免损坏制动器及变速杆。
注意不要让学生随意操作转向盘、喇叭、车灯、刮水器、空调和收音机等车内电器按钮。
4）安放车轮挡块，固定车辆位置。
5）在维修工位周围布置警戒带。
操作对象 警戒带6）放置危险警示牌。
7）检查绝缘防护设备完好情况。
车轮挡块安放位置□左前轮 □右前轮 □左后轮□右后轮 挡块数量 □1 □2□3□√4 安放挡块的原因避免在维护保养时车辆向前或向后移动，引发危险。
警示牌放置位置□前机舱盖 □√车顶 □地面放置警示牌的作用电动汽车上存在高压电，在维修保养时需要专业人员进行操作，为了确保其他人员人身安全，需在明显位置放置警示牌。
说明：在实际维修企业中，会设定专门的电动汽车维修工位，有警示标志。
绝缘手套□√良好□漏气 绝缘靴 □√良好□破裂 安全头盔□√良好□破裂 护目镜 □√良好□破裂 检查项目用具的外观和密封性合格标志绝缘防护电压1000 V9）测量绝缘垫的绝缘阻值，判断其是否符合要求。
10）铺设翼子板防护垫。
实训二维护保养工具使用1）汽车举升机是用于汽车维修过程中举升汽车的设备，请写出下列不同类型举升机的名称。
柱式举升机剪式举升机动力电池举升机2）（判断）汽车举升机操作简单,使用方便,最大的特点是安全,不存在安全隐患。
新能源汽车维护与保养学习单元3-1混合动力汽车日常保养
3.长时间怠速和/或长距离低速行驶，例如：警车、 出租车或上门送货车
区域的道路）
4.持续高速行驶（最高车速的80%或更高）超过2小时
学习单元3.1 混合动力汽车日常保养
3.1.1 混合动力汽车的保养计划
表3-1-3 特殊行驶条件下需频繁进行的保养项目
A-1：在颠簸、泥泞或融雪道路上行驶 检查制动衬块和制动盘 检查制动管和软管 检查悬架球头和防尘罩 检查驱动轴套 检查方向盘、转向机构和转向器壳 检查前、后悬架 紧固底盘和车身上的螺栓和螺母①
学习单元3.1 混合动力汽车日常保养
3.1.2 汽车的日常保养
日常保养是由驾驶员每日出车前、行车中和收车后负责执行的车辆保 养/维护作业。其作业中心内容是清洁、补给和安全检视。车辆的日常维护 是驾驶员必须完成的日常性工作，主要内容是：
(1)坚持“三检”，即出车前、行车中、收车后检视车辆的安全机构及 各部机件连接的紧固情况。
4.已经拆除空气滤清器滤芯时
如果已经拆除了空气滤清器滤芯，在此情况下驾驶会导致空气中的污物进入 发动机，造成发动机过度磨损。
5.如果油液液位过低或过高
（1）如果储液罐油液经常过低，需要频繁加注，则可能表示存在严重故障。 （2）制动衬块磨损或蓄压器中液位较高时，制动液液位会略有下降，这是正 常现象。
学习单元3.1 混合动力汽车日常保养
保养间隔:里程表读数或月数,
以先到者为准
0.1 1
里程表读数(10000km) 23456
7
8 月数
底盘和车身
13 制动踏板和驻车制动器
IIIIIIII
6
14
制动衬块和制动盘
IIIIIIII
6
15
制动液
I
精品课件-新能源汽车维护与保养-项目三 新能源汽车高压系统维护
第三章 品 牌 设 计
4. 车载充电机 车载充电机将输入的220 V交流电，经过滤波整流后，通过 升压电路和降压电路输出合适的电压、电流，给动力电池充电。 车载充电机有两个接口，一个是直流高压输出接口，连接 高压控制盒；另外一个是220 V交流电输入接口，连接220 V交 流电源。车载充电机与一般商用充电机相比，工作效率高、体 积小、耐受恶劣工作环境的能力强。车载充电机如图3-2-6所 示。 5. DC-DC变换器 DC-DC变换器将动力电池通过高压控制盒输出的高压直流电 转换为12 V直流电，给整车低压系统供电，并为12 V铅酸蓄电 池充电。DC-DC变换器如图3-2-7所示。
第三章 品 牌 设 计 任务二 新能源汽车高压部件绝缘检测
第三章 品 牌 设 计
【学习目标】 (1) 认识电动汽车高压部件的名称和作用； (2) 了解电动汽车高压部件绝缘检测的意义； (3) 掌握电动汽车高压部件绝缘检测工具的使用方法； (4) 掌握电动汽车高压部件绝缘检测的方法。 【任务载体】 某品牌电动汽车。
第三章 品 牌 设 计
1. 动力电池及电源管理系统 动力电池是新能源汽车的核心部件，其内部结构复杂，制 造成本较高，工作条件要求严苛。动力电池属于高压部件，任 何异常因素都会导致电流输出被保护切断。动力电池对外连接 的高压部分一般是一根正极高压母线和一根负极高压母线，电 压在200 V以上，另外还有一个低压电池检测控制线束。动力 电池如图3-2-3所示。
任务一 新能源汽车日常检查流 程 任务二 新能源汽车高压部件绝 缘检测 任务三 新能源汽车充电系统维 护
第三章 品 牌 设 计 任务一 新能源汽车日常检查流程
第三章 品 牌 设 计
【学习目标】 (1) 能够描述针对新能源汽车的新车使用要求； (2) 掌握新能源汽车日常检查流程。 【任务载体】 你被安排到售后车间的维修岗位。今天正好有一辆新能源汽 车进入你的门店，需要对它做一次日常检查，你能够完成这个 任务吗？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训项目：识读车辆ＶＩＮ码信息
２.ＶＩＮ码的常见位置 结合下图 ，分小组寻找到实训用车的ＶＩＮ码位置，并填入表中。 操作过程中要做好绝缘防护，穿戴绝缘手套、绝缘鞋、绝缘帽、 防护目镜。
注意维护开关的正确拆装方法
实训项目：识读车辆ＶＩＮ码信息
3.VIN码的组成
VIN码主要由
、
、
三个部分组成。
４.ＶＩＮ码识别
15
实训项目：高压部分的断电与上电
动力电池的连接插头
实训项目：识读车辆ＶＩＮ码信息 1.实训目标 2.材料与工具 3.注意事项 4.实操步骤
实训项目：识读车辆ＶＩＮ码信息
实操步骤
１.操作前的准备 １）设置警示标志、警示隔离带、遮栏。 ２）铺设转向盘套、座椅套、脚垫。 ３）打开汽车前舱盖，铺设翼子板布。
实训项目：识读车辆ＶＩＮ码信息
５.根据ＶＩＮ码读取车型相关信息 ① 汽车产地： ② 汽车制造商（汽车品牌）： ③ 车辆种类： ④ 汽车车型： ⑤ 汽车外观（两厢／三厢等）： ⑥ 动力系统类型： ⑦ 变速器类型： ⑧ 车型年份： ⑨ 汽车生产序号：
实训项目：认识新能源汽车运行材料 1.实训目标 2.材料与工具 3.注意事项 4.实操步骤
实训项目：典型维护开关的拆卸与安装
认识维护开关的结构
实训项目：典型维护开关的拆卸与安装
序号 编号
编号注释
备 注
1 M01 高压互锁回路短接插头 2 M02 大电流接线触头 3 M03 内部安装高压大电流熔断器
4 M04 拆卸与安装锁止开关
5 M05 安装与拆卸拉手
6 M06 安全提示标识 7 M07 拆卸与安装锁止开关
实训项目：典型维护开关的拆卸与安装
低压蓄电池负极位一 维置修开关插拔方法
维护开关的位置
1 维修开关拔出时按压锁止卡扣，并向上翻转提手
注意维护开关的正确拆装方法
5
实训项目：高压部分的断电与上电 1.实训目标 2.材料与工具 3.注意事项 4.实操步骤
实训项目：高压部分的断电与上电
实操步骤
１）检查实训场地，确认符合操作环境，举升车辆，在地面铺好绝 缘垫，车辆举升后注意举升器落锁，且需要在车辆下放置安全支撑。 断开低压蓄电池负极。 ２）拆除高压电池连接器遮板。 ３）找出高压线束和控制线束，特别需要说明的是应先断开控制线 束再断开高压线束（黑色线束为负极线，橙色线束为正极线）。 ４）用万用表对动力电池正、负极测量输出电压，正常值应为０Ｖ。 ５）对电池箱电池端的高压正、负极连接器进行放电。 ６）对高压线束端的正、负极连接器同样进行放电操作。 ７）用万用表测两端的电压，确认电压为零。 以上为高压安全断电七步法，为后续所有高压安全操作和维修的基 础，请务必掌握并能独立、正确地完成此项实际操作。
５.实训讨论 １）提高轮胎使用寿命的途径主要有哪些？
２）纯电动车辆使用中应如何选用运行材料？
实训项目：认识新能源汽车运行材料
２.确定各种车用工作液加注位置
①制动液储液罐 ②熔丝盒 ③风窗玻璃清洗液储液罐 ④蓄电池 ⑤空调制冷剂加注口 ⑥冷却液膨胀罐
实训项目：认识新能源汽车运行材料
３.车用运行材料认知 （１）冷却液 ①颜色 （２）制动液 ①颜色 （３）齿轮油 ①颜色 （４）制冷剂 ①颜色
实训项目：识读车辆ＶＩＮ码信息
➢ ＷＭＩ—世界制造厂识别代码（１～３位） ➢ ＶＤＳ—车辆说明部分（４～９位） ➢ ＶＩＳ—车辆指示部分（１０～１７位）
各位数含义：
第１位： 第２位： 第３位： 第４位： 第５位： 第６位： 第７位：
第８位： 第９位： 第１０位： 第１１位： 第１２位： 第１３～１７位：
实训项目：绝缘安全护具及工具的使用 1.实训目标 2.材料与工具 3.注意事项 4.实操步骤
实训项目：绝缘安全护具及工具的使用 １）学习绝缘手套／皮手套用前检查与操作中使用注意事项
２）学习安全帽／绝缘鞋用前检查与操作中使用注意事项
实训项目：绝缘安全护具及工具的使用 ３）了解标识牌／遮栏的安放位置
实训项目：典型维护开关的拆卸与安装
维护开关（维护插头）的拆装步骤
实训项目：典型维护开关的拆卸与安装
实训项目：典型维护开关的拆卸与安装
实操步骤
１）实操前需安置两侧遮栏并增添１～２名培训学员作为安全监护人。 ２）填写上电、断电操作单。 ３）将所有充电口用黄色胶带封住。 ４） 关闭点火开关，拆掉１２Ｖ蓄电池负极，等待５ｍｉｎ以上。 ５）找维护开关在车辆上的位置，车型不同维护开关的位置是不一样的， 并拆除后排座椅和地板胶。 ６）实操学员佩戴好绝缘手套并穿好绝缘鞋。 ７）拆除维护开关遮板，解除维护开关锁扣并拔下检修开关，注意维护 开关锁分两级，在拆装过程中避免开关损坏。 ８）收好车辆钥匙和检修开关，锁入主修人工具箱。 ９）将车辆用警示带进行遮栏。 １０）在车辆顶部和检修开关处安置警告标识牌。
二 动力电池母实线输训出项接目插件：高压部分的断电与上电
1 2
3
动力电池外有三个卡扣，解锁步骤： 拉出蓝色卡扣1到最大位置； 按压卡扣2同时向外拔出接插件护套贴近蓝色卡扣； 按压卡扣3同时向外拔出接插件护套，即可脱离动力电池。 插入时把插头对准插座，插好后把接插件护套推到插座根部； 把蓝色锁扣推回锁止位置。
②牌号 ②牌号 ②牌号 ②牌号
实训项目：认识新能源汽车运行材料
（５）冷冻油
①颜色
（６）玻璃清洗液
①颜色
（７）轮胎
①规格
②型号
（８）制动盘、制动片
厚度（螺旋测微仪）
②牌号 ②牌号
③花纹深度
实训项目：认识新能源汽车运行材料
４.数据处理
实验材料 牌号
含义
颜色
气味 更换周期
实训项目：认识新能源汽车运行材料
实训项目：认识新能源汽车运行材料
实操步骤
１.知识回顾 所谓汽车运行材料是指在车辆运行过程中，使用周期较短，消耗 费用较大，对车辆使用性能有较大影响的一些非金属材料。 汽车运行材料按对汽车运行的作用和消耗方式不同可以分为： （１）车用润滑剂 车用润滑剂主要包括车辆齿轮油、车用润滑 脂等。 （２）车用工作液 车用工作液主要包括液力传动油、汽车制动 液、车用冷却液、车用空调制冷剂、汽车风窗玻璃清洗液等。 （３）汽车轮胎 轮胎是汽车行驶系统的主要组成部分之一。 （４）制动盘、制动片 制动盘、制动片属于车辆行驶过程中的 易损部件。
４）学习护目镜的用前检查及操作中使用注意事项ቤተ መጻሕፍቲ ባይዱ
实训项目：绝缘安全护具及工具的使用 ５）学习绝缘垫的用前检查及操作中使用注意事项
６）学习绝缘工具的用前 检查及操作中的使用注 意事项
实训项目：绝缘安全护具及工具的使用 ７）学习放电工装的用前检查及操作中的使用注意事项
实训项目：典型维护开关的拆卸与安装 1.实训目标 2.材料与工具 3.注意事项 4.典型维护开关的基本结构认知 5.实操步骤
