GENESIS菜单入门教程

G E N E S I S菜单入门教程 The latest revision on November 22, 2020
GENESIS2000入门教程
Padup谷大pad paddn缩小pad reroute 扰线路
Shave削pad
linedown 缩线 line/signal 线 Layer 层
in 里面
out外面Same layer 同一层spacing 间隙
cu 铜皮
Other layer 另一层positive 正negative负
Temp 临时
top 顶层bot 底层Soldermask 绿油层
silk 字符层
power 电源导(负片) Vcc 电源层(负片) ground 地层(负片) apply 应用
solder 焊锡singnal 线路信号层 soldnmask绿油层input 导入
component 元器件Close 关闭zoom放大缩小
create 创建
Reste 重新设置corner 直角step PCB文档Center 中心
snap 捕捉board 板 Route 锣带
repair 修理、编辑
resize (编辑)放大缩小 analysis 分析 Sinde 边、面Advanced 高级
measuer 测量PTH hole 沉铜孔 NPTH hole 非沉铜孔output 导出
VIA hole 导通孔smd pad 贴片PAD replace 替换
fill 填充
Attribute 属性 round 圆square 正方形rectangle 矩形
Select 选择include 包含 exclude 不包含step 工作单元
Reshape 改变形状 profile 轮廓 drill 钻带
rout 锣带
Actions 操作流程 analyis 分析 DFM 自动修改编辑circuit 线性
Identify 识别 translate 转换 job matrix 工作室repair 修补、改正
Misc 辅助层 dutum point 相对原点 corner 直角optimization 优化
origin 零点 center 中心 global 全部check 检查
reference layer 参考层 reference selection 参考选择
reverse selection 反选
snap 对齐 invert 正负调换 symbol 元素feature 半径
histogram 元素 exist 存在 angle 角度dimensions 标准尺寸
panelization 拼图 fill parameters 填充参数 redundancy 沉余、清除
层英文简写层属性
顶层文字 Top silk screen CM1( gtl ) silk-scren 顶层阻焊 Top solder mask SM1 ( gts ) solder-mask 顶层线路 Top layer L1 ( gtl ) signal
内层第一层 power ground (gnd) PG2 ( l2-pw ) power-ground(负片)
内层第二层 signal layer L3 signal (正片)内层第三层 signal layer L4 signal (正片)内层第四层 power ground (vcc) L5 ( l5-vcc) power-ground(负片)
外层底层 bottom layer L6 ( gbl ) signal
底层阻焊 bottom solder mask SM6 solder-mask
底层文字 bottom silk screen CM6 silk-scren

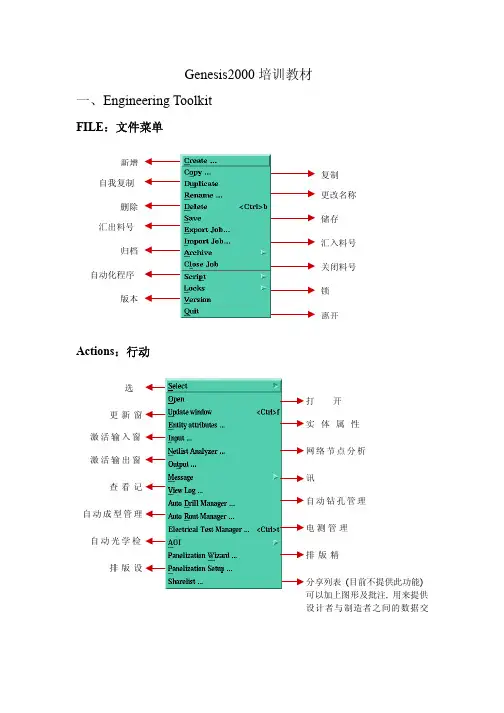

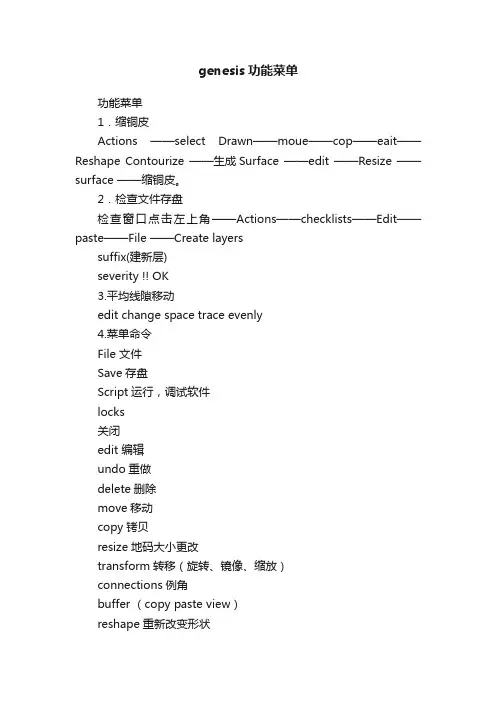

层菜单
Display ---------------------- -----当前层显示的颜色
Features histogram ---------------- 当前层的图像统计
Copy ---------------------- ------- 复制
Merge ---------------------- ------ 合并层
Unmerge ------------------- ----- 反合并层(将复合层分成正负两层) Optimize lerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)
Fill profile ------------------- 填充profile(轮廓)
Register ------------------ ---- 层自动对位
matrix ------------------ ---- 层属性表 (新建、改名、删除)
copper/exposed area ----------- 计算铜面积 (自动算出百分几)
attribates ------------------ - 层属性 (较少用)
notes ------------------ ------ 记事本 (较少用)
clip area ------------------ - 删除区域 (可自定义，或定义profile) drill tools manager ----------- 钻孔管理(改孔的属性，大小等)
drill filter ------------------ 钻孔过滤
hole sizes ------------------ 钻孔尺寸(在分孔图转钻孔经常用到) create drill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变) update verification coupons ---- 更新首尾孔的列表
re-read ------------------ 重读文件(当文件误删时无法恢复时，可重读) truncate ------------------ 删除整层数据 (无法用 ctrl+z恢复)
compare ------------------ 层对比 (很有用，可以查看层与层之间改动过的地方）
flaten ------------------ 翻转（只有在拼版里面才会出现）text reference------------------文字参考
create shapelist------------------产生形状列表
delete shapelist------------------删除形状列表
EDIT菜单
undo------------------撤消上一次操作
delete------------------删除
move------------------移动＊
copy------------------复制＊
resize------------------修改图形大小形状＊
transform------------------旋转、镜像、缩放
connections------------------
buffer------------------
reshape------------------
polarity------------------更改层的极性＊
cerate------------------建立＊
change------------------更改＊
attributes------------------属性
edit之resize修改图形大小形状＊
global------------------所有图形元素
surfaces------------------沿着表面
resizc therrnals and donuts------------------散热盘及同圆
contourize&resize------------------表面化及修改尺寸
poly line ------------------多边形
by factor------------------按照比例
edit之move -移动＊
same layer------------------同层移动
other layer------------------移动到另一层
streteh parallel lines------------------平行线伸缩
orthogonal strrtch------------------平角线伸缩
move triplets (fixed angele)------------------角度不变地移线（ALT＋D）move triplets (fixed length)------------------长度不变地移线（ALT＋J）
move&to panel------------------把STEP中的图形移动到其它的STEP中edit 之copy-复制＊
same layer------------------同层移动
other layer------------------移动到另一层
step&repeatsame layer------------------同层移动
other layer------------------同层排版
edit之reshape
change symbolsame ------------------更改图形
break------------------打散
break to Islands/holes------------------打散特殊图形
arc to lines------------------弧转线
line to pad------------------线转pad
contourize------------------创建铜面部件（不常用）
drawn to surface------------------ 线变surface
clean holes------------------清理空洞
clean surface------------------清理surface
fill------------------填充（可以将surface以线填充）
design to rout ------------------设计到rout(做锣带常用，最佳值 4 3 2）
substitue ------------------替代(常用，分孔图转钻孔）
cutting data------------------填充成surface (常用来填充CAD数据）olarityrc direction------------------封闭区域
edit之polarity(图像性质）
positive------------------图像为正
negative------------------图像为负
invert------------------正负转换
edit之ceate （建立）
step------------------新建一个step
symbol------------------新建一个symbol
profile------------------新建一个profile
edit之change （更改）
change text------------------更改字符串
pads to slots------------------pad 变成slots (槽）
space tracks evenly------------------自动平均线隙(很重要）ACTIONS菜单
check lists ------------------检查清单
re-read ERFS------------------重读erf文件
netlist analyzer------------------网络分析
netlist optimization------------------网络优化
output------------------输出
clear selete&highlight------------------取消选择或高亮
reverse seleteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））
script action------------------设置脚本名称
selete drawn------------------选择线（一般用来选大铜皮）
convert netlist to layers------------------转化网络到层
notes------------------文本
contour operations------------------
bom view------------------surface操作
OPTION菜单
seletion------------------选择
attributes------------------属性
graphic control------------------显示图形控制
snap------------------抓取
measuer------------------测量工具
fill parameters------------------填充参数
line parameters------------------线参数
colors------------------显示颜色设置
components------------------零件
ANALYSIS菜单
surface analyzer------------------查找铜面部件中的问题
drill checks------------------钻孔检查
board-drill checks------------------查找钻孔层与补偿削铣层中潜在的工艺性缺陷
signal layer checks------------------线路层检查
power/ground checks------------------内层检查
solder mask check------------------阻焊检查
silk screen checks ------------------字符层检查
profile checks------------------profile检查
drill summary------------------生成padstack中的孔的统计数字，查找padtack中的最小焊环
quote analysis------------------
smd summary------------------对外层铜箔层执行操作，生成有关被检验层中的SMD定位和封装的统计报告
orbotech AOI checks------------------
microvia checks------------------ 提供HDI设计的高效钻孔分析
rout layer checks------------------
pads for drill------------------列出每种类型钻孔的焊盘尺寸以及焊盘的数量DFM菜单
cleanup------------------
redundancy cleaunp------------------
repair------------------
sliver------------------
optimization------------------
yield improvement------------------
advanced------------------
custom------------------
legacy------------------
dft------------------
DFM之Cleanup
legnd detection------------------文本检测
construct pads (auto)------------------自动转pad
construct pads (auto,all angles)------------------自动转pad（无论角度大小）建议不用
construct pads (ref)------------------手动转pad （参照erf）
DFM之redundancy cleanupaa
redundant line removal------------------删除重线
nfp removal------------------------------删重孔、删独立PAD
drawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量
DFM之repair
pad snapping------------------整体PAD对齐
pinhole elimination------------------除残铜补沙眼
neck down repair------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开
（即修补未连接上的线）
DFM之sliver
sliver&acute angles------------------修补潜在加工缺陷的锐角
sliver&peelable repair------------------查找修补信号层、地电层和阻焊层中的sliver
legend sliver fill------------------用于填充具有.nomenclature属性集的组件之间的sliver
tangency elimination------------------
DFM之optimization
signal layer opt ------------------线路层优化
line width opt------------------通过削线来达到最小值
power/ground opt------------------内层优化
solder mask opt------------------阻焊优化
silk screen opt ------------------字符优化
solder paste opt------------------锡膏优化
positive plane opt ------------------
DFM之yield improvement
etch compansate------------------对蚀刻进行补偿、但保持CAD规范advanced teatdrops creation------------------加泪滴
copper balancing------------------用于平衡铜箔分布来实现信号层上的镀覆均匀
configuure参数
iol_274x_ill_polygon= (Yes;No) -----------------是否检查/修正polygon
他的意思是忽略检查多边形覆铜--选择no 如果多边形有错误,会被检查出来和修正
注意:只有设定iol_enable_ill_polygon=Yes时才有作用
iol_274x_ko_polarity=(1;2) ------判断数据极性的时候用的,默认的即可
输入Rs274x组合参数极性的方式 1- 绝对, 依据写在KO参数的值来判断极性(忽略IP和LP) 2- 相对, 依据IP及LP后的值来判断极性. 注意:IP影象极性;LP 层次极性
iol_274x_limit_dcode=(Yes;No)
是否限制料号输入decode数的限制否:不做限制是:限制在10~999之间
iol_274x_set_octagon_rotation=(Yes;No)--设置8角形的pad的角度
针对RS-274的输入数据定义RX-274的八角形有一些问题,因为没有明确定义0度八角形位置. 是:开始的角度是0度否:开始的角度是度
iol_274X_set_polygon_rotation(Yes;No)
RS-274X输入数据时polygon设定角度或是角落的问题是:开启设定开始角度0度否:开始角度为预设角度
iol_274x_sr_ij_scaled(Yes;No)
RS-274x输出和输入I code 和J code是否带有排版涨缩指令否:排版IJ值没有带涨缩是:排版IJ值有带涨缩
ol_274X_sr_merge_pcb(Yes;No)--默认的是yes
输入RS274X的数据是:输入时会试着配合PCB输入Rs274x , 强破打散排版. 否:输入274X毎一层会是不同的,允许排版数据input.
iol_accept_raw_data(Yes;No)---默认参数为no
控制输入多边形自我相交点的问题否: 不用外框线取代SIP surface. 是: SIP < illegal surface> 部份用外框线来代替. 假如设成是会使
iol_fix_ill_polygon或iol_274x_ill_polygon无效. 请用yes, no input 到不同层别, 同时显示两层比对.推断出正确的图形.
iol_clean_surface_min_brush(0-5)
控制输入surface时是否减少不规则的边.假如在输入不规则形有许多边缘.可以由此参数来使边缘平滑. 范围:正的数值. 默认值为不简化注意:值愈大会失真,只支持DPF输入
iol_compress_meas(Yes;No)
在跑完CHECKLIST的结果,如果档案太大是否要压缩.
iol_diag_rect_line(1;2)
输入矩形的线性如何处理 1.线就是线 2.线是不规则形(contour)
iol_dpf_output_cont_as_com(Yes;No)
Define contours as complex in DPF output. 定义输出DPF的contour是否为复杂的对象
iol_dpf_output_zero_aper(Yes;No)
是否允许输出DPF有尺寸是零.
iol_dpf_patt_borde(1;2;3)
输出时使用者可以自定如何处理不规则形 1.线会有圆角,PAD接触边缘会被忽略2.对象接触边缘会被削 3.外形会被加入边缘
iol_dpf_separate_letters(Yes;No)
输入DPF时文字是否要分割否:文字为单一对象是:文字分割,每一文字为分割的对象
iol_dpf_text_width_factor
DFP输入文字时只有定义高度.以这一个为乘数计算宽度.
dpf--他是ucam默认的一种光绘格式 ,和gerber类似的一种格式,ucam那个公司出品的光绘机和测试机 ,他们直接支持dpf格式
iol_drl_def_drill(0;1;2;3)
当输入钻孔时如因数据不足.预设的格式. 0:Eexellon 1:Trudrill 2:Posalux 3:SM
iol_dxf_circle_to_pad(Yes;No)
控制DXF输入的圆圏是:转为PAD 否:转为外框圆圏
iol_dxf_default_width(1-5)
当输入DXF时有些对象的尺寸是零.这一个参数是在控制零尺寸的默认值.
iol_dxf_round_cap(Yes;No)
DXF输入时的收边形是:边角为矩形否:边角为圆形
iol_dxf_round_line(0=No;1=Yes)
是否方形的边为圆形 0:预设为不转为圆形 1:方形转为圆形
iol_dxf_separate_frozen_layers(Yes;No)
输入DXF时被冻结的层次是否在Genesis分开层别. 否:不分开是:输入是分开当输入参数iol_dxf_single_layer = "yes"时.假如被冻结的层次存在加入记录而且警告加入报告.
iol_dxf_single_layer(Yes;No)
输入DXF时如何处理是:所有的层次合并为单一层别否:分开处理
iol_enable_ill_polygon(Yes;No) --选择yes
输入IGI Par数据的相交不规则图形是:开启不规则图形违反规则的设定否:关闭不规则图形违反规则的设定,输入档案将停止注意:这一个程序的参数并没建议,除非有输入有先经过处理
iol_exc_g00_canc_comp(Yes;No)
Excellon g00指令取消补偿是:G00为取消补偿否:G00仍保留补偿
ol_exc_use_header(Yes;No)
输入Excellon时是否使用表头否:输入识别时忽略表头是:识别时使用表头
注意:很多的表头并不适当.Genesis输入时会自动确认.
iol_fill_abort_on_drop(Yes;No)
填满不规则形时的处理方式是:填满时如有问题将中断否:填满时有问题继续.
完成时警告加入记录文件.
iol_fill_use_break_arc_k(Yes;No)
计算填满弧时所使用的值是:打散弧的线值为" out_break_arc_k" 否:打散弧的线值为内建的精确值
iol_fill_validation(Yes;No) Alerts the user that something went wrong during the fill process.
输出时是否检查填满有问题的不规则形. 是:检查并有警告讯息否:不检查
iol_fix_ill_polygon(Yes;No)
是否修正自我交错的不规则形否:不修正自我交错的不规则形是:修正自我交错的不规则形注意:这一个参数只有在" iol_enable_ill_polygon = Yes"时有用. iol_gbr_arc_as_full_circle(Yes;No)
输入G75指令时如有缺少角度时的处理方式是:零的角度转为完整的圆否:零的角度转为零长度的线
iol_gbr_brk_diag_sqrs(Yes;No)
是否打散方形的线是:在输入Gerber,RS-274X和Autoplot格式时,打散方形线二个pad加一条线替代方形线. 否:不打散
iol_gbr_def_pentax(Yes;No) identify Gerber files as Pentax Gerber format by default
预设的Gerber是否为Pentax格式
iol_gbr_diag_type(1;2)
Gerber输入时方形线的处理方式 1:线 2.外框形注意:这一个参数只有在
"iol_gbr_brk_diag_sqrs = Yes"有做用.假如iol_gbr_brk_diag_sqrs = No时物件为线
-----------------------------------------------------------------------------------------------------------
1. get_confirm_undo=yes Demand user confirmation before undo operation. 请求使用者在 undo 操作前确认
2. get_def_units=inch Default units (Inch, MM) This parameter defines the default units for the Graphic Editor upon system startup. 这个参数
定义关于 Graphic Editor 系统启动时的预设单位。

3. get_fill_line_width_res=1 这个参数是用于 fill 的程序。

这
是用来限制在填线段之间的 apertures 数量，而且进位 apertures 尺寸到那些数据。

according to the following table. get_fill_line_width_res 的内容定义最
小进位值 r 依照以下的表格。

Fill line apertures larger than r can be taken only from the values in the following set: r, r*2, r*4, r*8, r*16, and then increasing in r*16 steps. 填线 apertures 中于 r 仅可以从以下的
集合中取得数据：r, r*2, r*4, r*8, r*16 然后以 r*16 增加。

get_fill_line_width_res r - minimal rounding value 1 1/16 mil 2 1/4 micron 3 mil 4 1 micron
批注： A) Some fill lines can have a width of min_brush*(power of 2).
有些填线可能会有min_brush*(2 的次方) 的宽度。

B) min_brush and secondary_min_brush (if defined) are rounded to the corresponding value.
A warning is issued if min_brush or secondary_min_brush have been
rounded. min_brush 及 secondary_min_brush (如果有定义)会进位到对应的数据。

如果 min_brush 或 secondary_min_brush 被进位会有警告
4. get_inp_exclude=*tar;*zip;*tgz;*exe;*gz Exclude input files. 排除
输入档案。

这个参数定义使用在自动输入的"排除"过滤器的默认值做为识别过
滤档案。

5. inp_default_path=/genesis/input Default path for input screen 输入
窗口的预设路径。

iol: Input Format 参数设定与Input格式有关。

6. iol_274X_first_eob=no 如果设成 Yes，档案中的第一个字符会成为
RS274X 档案中的分隔字符
在有些情况，RS274X 中的第一个字符是 "End-Of-Block" (区块结束) 字符。

如果
这个参数设为 Yes ，可以确保辨识过程不会认出其它 EOB (区块结束) 字符，档
案中的第一个字符会成为EOB (区块结束) 。

默认值是 No。

7. iol_274x_aname_with_comma=yes Allow comma in rs274x aperture macro names. 允许逗号 (,) 在 rs274x aperture 宏名称中。

If set to No,
it will report an error. 如果设为 No，有逗号在 rs274x aperture 宏名称中
时会报告有错误。

8. iol_274x_circle_as_edge_in_poly=no 允许使用者决定如何对待整个圆看似在 polygon 的边缘。

No ( default ) - draw a full circle. (默认值)
- 画出完整的圆。

Yes - treat circle as an arc of 0 degrees. 把圆视为 0 度的弧。

25. iol_274x_contourize_neg_symbol=yes Yes (default) - symbols with negative features will be contourized. (默认值) - 符号有负的对象会被轮廓化。

No - symbols with negative features will NOT be contourized. 符号有负的对象不会被轮廓化。

因为设为 "no" ，如果有些符号有负的对象因而不会被轮廓化，在输入的记录文件会加上警告而且颜色会为粉红色。

26. iol_274x_convert_macro=yes Yes (default) - convert aperture macro to Genesis symbols. (默认值) - 转换 aperture 宏成为 Genesis 符号。

No - do not convert, special symbols created. 不会转换，会产生特别的符号。

批注：自动符号辨别过程使用 mil 的误差，所以在一些情况符号的尺寸会与原宏有些微不同。

27. iol_274x_dont_accumulate_of=no Used when a file contains commands such as SF, MI (mirror), OF(offset). 使用于档案中包含如 SF, MI (镜射), OF (偏移) 的指令时。

No (default) - The OF and MI parameters are accumulated as before. (默认值) - 与以前相同，OF 及 MI 参数会被累积。

Example: if you have MI, all the features after this command will be mirrored. Then, from the next MI command forward, the features will not
be mirrored. 举例：如果你有 MI，在这个指令后的所有对象会被镜射。

然而在
之后的下一个 MI 指令，对象不会被镜射。

Yes - parameters are not
accumulated. Only a parameter's first appearance is considered.
(Absolute) 参数不会被累积。

仅考虑参数的第一次出现 (绝对的) 。

Note:
Yes is recommended. 批注：建议使用 Yes。

28. iol_274x_g75_current_arc=no No (default) - when negative I or J encountered and G75 was not set, G75 is assumed from now on. (默认值) -
当负值 I 或 J 且遇到 G75 没有设定时，会假设 G75 从现在生效。

Yes - when
negative I or J encountered and G75 was not set, G75 is assumed for
current arc only. 当负值 I 或 J 且遇到 G75 没有设定时，会假设 G75 仅对
现在这个弧有效。

29. iol_274x_ignore_d01_alone=no No (default) - draw line when block
contain only D01 command, (默认值) - 画线当区块仅包含 D01 指令时。

Yes
- do not draw 不画线。

------------------------------------------------------------------------
----------------------------------- Surface Analysis Drill Ckecks
Board-Drill Checks
Signal Layer Checks
Power Ground Checks
Solder Mask Checks
Silk Screen Checks Profile Checks Drill Summary SMD Summary Orbotech AOI Checks
CDR NFP Spacing
CDR Clearances Detection
Microvia Checks Pads for Drills Power Ground (GLT) Legend Detection Construct Pads [Auto.] Construct Pads [Auto.,All Angles]
Construct Pads [Ref.]
Set SMD Attribute Line Unification Cross-Hatch Detection Redundant Line Removal
Legend Detection Construct Pads [Auto.] Construct Pads [Auto.,All Angles]
Construct Pads [Ref.]
Set SMD Attribute Line Unification Cross-Hatch Detection Redundant Line Removal
NFP Removal Draw To Outline Pad Snapping Pin Holes Elimination
NeckDown Repair Classic Silver Fill Silver & Acute Angles
Sliver & Peelable Repair
Legend Silver Fill
Tangency Elimination
Signal Layer Opt
Line Width Opt
Power / Ground Opt
Solder Mask Opt
Silk Screen opt
Solder Paste Opt
Positive Plane Opt Etch Compensation Tear Drop Creation Advanced Teardrop Creation
Copper Balancing
BGA Tie Line Generation
Parallel Spacing Optimization
Hammer Head Etch Compensation
Dynamic Etch Compensation
Dynamic Etch Compensation (Simplified)
Drills Touching Copper Count
Punch To Drill Net Points Generation
第二部分
.name 程序的名称
.uid 内部使用不用修改
.menu 程序菜单的位置，也就是你启动这个程序后，画面的位置
.param 画面以及各项参数的值的范围设定。

model 模组的名称，
units 单位有inch和metric两种。

color 设置及过分类报告的三种颜色。

pdef action画面的各项参数预设定值。

ranges 个分类报告的等级归纳。

vars 变数（咱们修改的主要就是变数）它直接影响执行结果的重要变数以及开关
.name NLSE("Signal Layer Opt") 对应的程序启动的时候显示的名称（信号层优化）
这个不需要修改
.uid valor_dfm_sigopt 内部使用参数，不需要修改
.modify 内部参数，不要修改。

menu，软件启动的时候，画面的位置不要修改。

param 画面参数的预设定制这儿也不需要修改，真正要修改面板的参数值，可以到下面修改
上面这些都是共有的
下面讲解一下模组，也就是如何设置一个模组
erf里边各项参数繁多
也就是你设置一组参数无法满足需求，又不愿意每次都修改，所以这些参数，就需要定义成不同的模组。

使用的时候，只需要咱们调用不同模组即可。

每一个模组都可以自己设置自己的默认值
genesis软件默认的模组有2个：一个是给英制的；一个是给公制的。

咱们先分析一下genesis自己带的模组
然后等一下自己定义修改一个模组
模组的开始部分
################### Start of model Inner Layers (Mils)
######################################
一个模组的开头
一个模组的结尾
################### End of model Inner Layers (Mils)
######################################
开头和结尾中间的部分
就是一个独立的模组。

模组里都有哪些东西，也就是咱们定义模组，可以修改哪些内容：
.model Inner Layers (Mils) 模组的名称，也就是这个模组是什么名字，例如以后咱们需要建立2个模组：1个是，加大pad的模组，一个是削pad的模组.model Inner Layers (Mils) 这是一个信号层优化的画面
所谓的模组
就是单击上边的erf
这儿显示的名子
大家可以看看
也就是在这儿显示的名子
这儿显示了2个
说明我建立了2个模组
.units inch
单位，英制
.colors 991010 999910 109010 # Colors set to red yellow green.
设定结果分析显示的颜色：红，黄，绿
三种颜色表示级别不同
例如红色，说明出现严重错误，这上边需要咱们修改的东西。

就是模组的名称。

ranges分类报告的等级归纳，例如那种情况是红色的等级，那
种情况是红色等级。

# Define ranges (how results should be captured / presented).
.ranges
arg_repaired = 0,,1000 # Range - reports places where the annular ring has been fixed.
arg_violation_min = 1000,1001,1002 # Range - reports places where the annular ring cannot be increased to the minimum required value. arg_violation_opt = 0,1000,1001 # Range - reports places where the annular ring is better than the minimum value, but cannot be increased to the optimum value.
enlarge_limit = 0,1000,1001 # Range - reports places where the annular ring could not be fixed as the pad enlargement needed to fix it was larger than the variable max_pad_enlarge (see below). annular_ring = 10000,10001,10001 # Range - used only as part of flash edit. Do not modify. Used to display annular ring measurements. spacing = 10000,10001,10002 # Range - used only as part of flash edit. Do not modify. Used to display spacing measurements.
pth2c = 10000,10001,10002 # Range - used only as part of flash edit. Do not modify. Used to display pth to copper spacing measurements.
npth2c = 10000,10001,10002 # Range - used only as part of flash edit. Do not modify. Used to display non-pth to copper spacing measurements.
spacing_repaired = 0,,1000 # Range - reports places where spacing violations have been fixed.
h2cu_repaired = 0,,1000 # Range - reports places where hole to copper spacing violations have been fixed.
spacing_violation_min = 1000,1001,1002 # Range - reports places where the spacing cannot be increased to the minimum required value. spacing_violation_opt = 0,1000,1001 # Range - reports places where the spacing is better than the minimum value, but cannot be increased to the optimum value.
h2cu_violation = 1000,1001,1002 # Range - reports places where hole to copper spacing violations cannot be fixed.
same_space = 0,1000,1001 # Range - if same_net_space variable (see below) is set to yes, this will report places where the
pad cannot be increased as it will create a spacing problem with features of the same net.
same_spacing = 0,1000,1001 # Range - if
v_handle_same_net_spacing (see below) is set to "1" or "2", same net spacing problems will be report in this category.
same_net_s_repaired = 0,1000,1001 # Range - if
v_handle_same_net_spacing (see below) is set to "2", same net spacing that were solved will be report in this category.
polygon_shave = 0,,1000 # Range - reports places that have been fixed using a polygon shave. Active only if the variable
do_poly_shave is set to yes.
filled_surface = 0,1000,1001 # Range - reports places that were fixed using a filled polygon shave. Active only if the variables do_poly_shave and fill_poly are both set to yes.
un_filled_surface = 0,1000,1001 # Range - reports places that have to be fixed using a filled polygon shave, but where the polygon
这些就是等级归纳，这个不要修改，按照默认的即可。

.pdef ：面板默认的参数，这个一定要修改的，每一个模组中面板默认的参数都需要修改，因为目的不同，咱们需要的参数就是不同的
pp_layer 默认的层的名称，咱们可以直接设置成。

affected
pp_min_pth_ar = 6pth对应的最小焊环的默认值，这个值就是面板上默认的那些值
pp_opt_pth_ar = 8 pth对应的焊环的优化值
pp_min_via_ar = 5 via对应的焊环的最小值
pp_opt_via_ar = 8via对应的焊环的优化值的默认值
pp_min_spacing = 5最小间距对应的默认值
pp_opt_spacing = 8 优化间距对应的默认值
pad to pad对应的最小间距默认值
pp_opt_p2p_spacing = 0 pad to pad对应的优化间距默认值
pp_min_line = 4
pp_opt_line = 10
pp_nd_percent = 10
pp_abs_min_line = 5
这4个和线条有关系，对于咱们来说已经没有用处了
因为咱们是不能缩小线宽的
这几个参数都是和缩小线宽有关系的
pp_min_pth2c = 12 钻孔到其它元素的最小间距
pp_selected = All 把整个程序只在选择的物体中运行还是所有的物体针对这个参数
pp_work_on = .all
针对这个参数
这个参数有个smds
这个参数没有多大用处
无论是否选择都不会优化smd pad
因为下面的变量设置了不允许调整smd
所以这个面板上是否选择都无所谓了
pp_modification = .all
针对版面上的modification
如果仅仅是加大pad
咱们可以设置成padup即可
如果想把加大pad和绕线都设置成默认值
pp_modification = .padup；rerout
中间添加一个分号
这样就会把两个默认值都选择上
这个面板参数
大家一定要设置好
这样的话就不用每次运行前都要设置参数了
大家可以根据本公司的工艺参数
把这些参数设置成自己需要数值
最最重要的。

vars变数来了
咱们修改erf的目的主要就是为了修改这一部分
我把变量讲解完成
1. resize_smd: 是否调整smd pad 默认的是no
这个变量直接不允许调整smd的
也就是smd pad之所以不被允许调整
就是因为这个参数
2. smd_resize_ratio 这个参数是承接上一个参数来的如果第一个参数设置成yes
下面的这个参数才起作用
他的意思是，如果可以调整smd的大小
那么调整的比例是多少/
当然了，因为第一个参数设置成no了
所以这个参数不起作用
3. shave_smd:
这个参数也是承接第一个参数的
当地一个参数为yes时候
这个参数才起作用
他的意思就是
如果可以调整smd，那么是否可以削smd pad
因为第一个参数为no
所以下面的2个关于smd的参数都不起任何作用 4. v_keep_smd_form是否保持smd的形状因为第一个为no
所以这个没有任何意义了
5. min_neck_len
最短的neck down线段
什么是neck down 颈锁断开
这个和缩小线宽有关系
这个和缩小线宽有关系
也就是如果无法满足间距
咱们又需要缩小线宽
这个最小宽度的长度
就是这个值
现在已经没有用处了
因为没有公司允许缩小私案款的
缩小线宽都不允许的
6. min_rerout_side
绕先后其两端最小的线段的长度
当间距不够的时候，可以选择绕线的
绕线的两段的最小长度
就是由这个参数决定调e
7. max_pad_shaves ――――――――――重要
单个pad允许最多削的次数
一般最小也应该设置成4
也就是一个pad最多可以削4次
不然的话，bga那个的地方，很难处理
8. do_poly_shave: 是否使用surface来削pad
9. fill_poly: 紧接上面的命令如果上面8这个命令设置成yes
如果使用surface来削pad
那么是否需要用线来填充这些surface
10. min_brush: 承接第9个参数
如果可以用线来填充surface的话
那么最细的线条是多少
exact_min_on_compromise: 如果焊环与间距要求互相冲突
是否改为达成最小间距即可
12 allow_both: 削pad的时候，是否平均削两pad ――――――――――重要
13. LRR_max_shift: 绕线的时候最大位移值
设置成0，就是不设限制
14. max_pad_enlarge 加大pad的上限
0表示不设限制
15. max_pad_shrink: pad缩小的上限
0表示不设限制
16. same_net_space: 是否考虑相同网络的间距而不涨pad
17. keep_pad_shape: 是否保持原来pad的形状
18. shave_only_vias: 是否允许只学via 的pad
选择no
其它的pad，间距不够也要削
19. max_pad_misregistration : 钻孔与pad中心之最大的偏差超过此值将不加大焊环
20. v_handle_non_standard_pads : 是否处理圆，方以外的
pad ――――――――――重要
0表示只处理圆形和方形pad
1表示可以处理其它形状的pad
例如矩形pad和椭圆形pad的焊环加大问题
21. v_handle_same_net_spacing : 是否处理相同网络的间距问题
0不报缺点
1只报缺点
2 报缺点且做改善
在程序的开头有个1-7的执行顺序
他指的是各个操作他们的执行顺序
prd 在不牺牲最佳焊环的情况下，缩小pad
prdc 在不牺牲最小焊环的情况下，缩小pad
prs 将smd的4个直角转圆角
psh 在不牺牲最佳焊环的情况下，削pad
pshc在不牺牲最小焊环的情况下，削pad
lre 缩小线宽，仅达到最小间距
v_shave_pad_below_min = yes
这个选项很重要
他的意思是，如果达到最小焊环的情况下，为了间距是否还要继续削pad 好了，第一个模组讲解完成
第二个模组何这个一样，只是参数的数值改称公制的数值
erf的参数，变量咱们无法添加
咱们修改的只是这些参数内定的范围
好了，大家好好理解一下
咱们需要做的就是，做2个模组
1个用来加大pad
一个用来削pad
你们先理解
等一下给你们讲解如何制作这两个模组
你们现在有会pcad转换gerber的吗

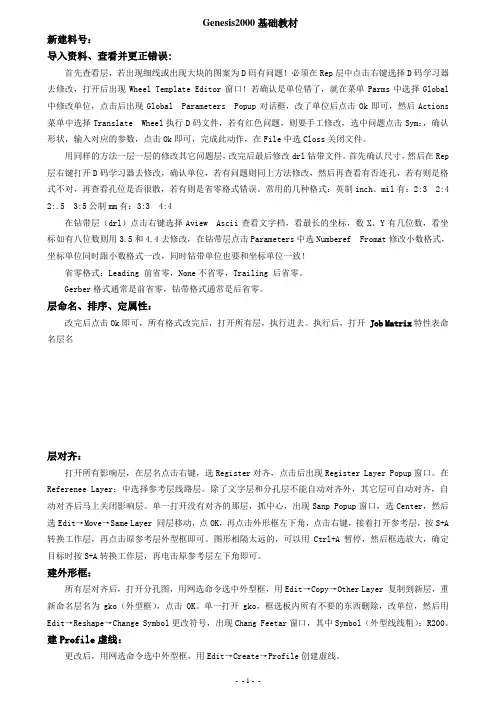

初步处理
调资料--'层命名--'层排序--'定义层的属性'层的对齐'备份'建外围和Profile'清理外框线和外围资料'定义零点和基准点'转外层防焊的PAD'输入钻孔的原始大小
钻孔设计
1：有原始钻孔正确读入后一定要与分孔图对照，检查对应的孔数与孔径大小是否有误。

2：用分孔图转钻孔，转完后特别仔细核对对应孔数及孔径大小。

3：对SLOT孔(耳孔，卡槽)的制作要尺寸大小及其位置。

4: 正确定义孔的类型和并正确计算钻嘴大小\
用分孔图转钻孔(有钻孔文件则省)---'制作槽孔，耳孔，卡槽(无须则省)-'
核对孔径大小和数量---------'进钻孔管理器定义孔的类型和计算钻嘴大小-'
整体对PAD(校正孔偏) ---'钻孔检测---'钻孔输出
内层负片的制作
优化参数:11 11 3 3 8 4 11 11 3 3 8 4 11 11
1：散热PAD的要求内径,外径,角度,开口
(比如孔边缘到内圆的距离要>=3mi ;内圆到外圆的距离要>=8mil;
开口的长度要>=8mil并且最少有两个开口)
2：隔离PAD做够规定要求比如令环单
边>=10mil
3：分区线是否合格比如分区线线宽
要>=15mil
4：NPTH孔是否削铜比如令环单边≥12mil]
5: 外围是否做够。

根据情况而言,板薄少削,内层尽量多削,比如单边15mil
做够散热PAD--'做够隔离PAD--'做够分区线
'NPTH孔削铜'削外围'检测并根据检测结果报告修正错误
内层（负片）
1．有颜色的地方是PP，没有颜色的地方是铜。

2．删除profile以外的东西。
