H323培训资料

H.323基础培训资料一．基本概念：1． H323描述了在不保证服务质量（QoS）的分组网络（PBN）上提供多媒体的技术。

H.323实体可以提供实时语音，视频，和数据通讯。

其中语音是必须支持的，其余两项是可选的。

为了支持某种媒体类型的所有终端能互通，必须使用通用的操作模式。

2． H.323的系统组件：包括终端，网关(GW), GateKeepers,多点控制(MC)，多点处理(MP)，多点处理单元(MCU)等。

控制消息和过程定义了这些组件如何通讯。

Scope ofNote: A gateway may support one or more of the GSTN,N-ISDN and/or B-ISDN connections.4． H323是一个框架性的协议。

主要依靠H225、H245协议的应用来实现H323实体之间的交互问题。

具体信令由H225、H245协议规定。

因此可以说是一个总括性的协议。

H.323的范围不包括网络界面，物理网络，及网络上的传输协议。

在H.323系统中UDP和TCP使用在什么协议或控制信号中？TCP（语音和视频信号）、RTCP、RAS协议均采用UDP协议；H.225.0呼叫信令、H.245媒体控制信道采用TCP协议。

5．H.225信令的功能1）呼叫控制信令2）规定了如何利用RTP对音视信号进行封装：H.225.0层将audio,video,data流格式化成消息，输出至网络界面，以及从网络界面接收他们。

另外，它实施与相应媒体流一致的逻辑流的顺序排列，差错控制和纠错等。

3）定义了登记、接纳和状态（RAS）协议。

RAS协议的功能就是为网守提供确定端点地址和状态、施行呼叫接纳控制等功能6．H.245信令的作用控制（主从决定、能力交互）打开通道、会议控制，并包含四种消息类型 1） request 请求一个动作、要求相应2） response 应答3） command 命令一个动作，不需要响应4） indication 指示，指示消息只是提供信息，不要求行动和响应H.245控制功能使用H.245控制信道，交换端到端控制信息，保证H.323实体的运作。

DST MCS 4000操作培训手册

18
软件使用-会议列表
点击“会议模板”，选择对应的模板后单击右键，选择“调度新会议”，将新建一个会议到会议列表。在“会议列表”中，将显示每个会议名称。状态栏显示了每个会议的状态。 “修改会议参数”用于修改已经调度了的会议参数，内容基本与“会议模板” 中内容相同。 “修改会议邀请列表”用于添加和删除该会议包含的终端，建议添加会议常用终端。 “锁定会议”用于防止他人对该会议进行任何修改操作只有超级管理员和会议调度员可以使用此功能。
9
内容大纲
安装准备硬件安装软件安装登录设备网络配置软件使用会议控制 MCU级联常见问题
命令方式管理软件方式
10
网络配置-命令方式
多网段应用时，可使用 “route”命令，添加、删除、显示路由信息。使用“set lan1” 来设置网口IP地址参数。
采用Console口或Telnet登录设备通过命令方式进行网络配置。动态设置LAN1地址：set lan1 dhcp <hostname>。。静态指定LAN1地址：set lan1 static <ip> netmask <mask> [gw <gateway>] 静态指定LAN2/LAN3地址： set {lan2|lan3} enable <ip> netmask <mask> [gw <gateway>] 路由命令： route add {default|{<subnet> netmask <mask>}} gw <gateway>
25
会议控制-会议字幕
MCU需要VPM模块并选中了分屏会议模式。能够同时提供会议字幕和终端字幕，也可以选择终端本身提供的字幕功能。当选择了终端字幕并且“是否显示字幕”被选中时，终端列表中的终端名将作为该会议的终端字幕。会议字幕是指该会场显示的滚动字幕。一般用于发布一些会议提示信息和通知。可以设置字幕的颜色、位置、背景透明度等参数。

DST MCS 简易安装手册

DST H.323 MCS 的硬件连接第1 步：设备必须安装在平坦的水平面上。

如果采用上架安装，请先将安装清单中的上架附件先安装在设备两侧的前部，再安装到机架上。

由于设备本身有自重，用户最好在设备下方再安装一个水平面托板，用以托住本设备。

第2 步：如图所示。

MCU 的LAN1 接到交换机上，并接到220V 稳定电压环境中，对设备加电启动。

第3 步：观察设备液晶屏显示内容。

液晶屏内容将每隔30 秒钟左右切换显示网络参数，请详细地记录下MCU设备的IP 地址和子网掩码。

第4 步：将电脑与MCU 连接在同一交换机上，同时把该电脑的IP 地址设置成MCU 同一网段。

第5 步：把随机附带光盘中的管理软件安装到该电脑上。

安装序列号在光盘盒上或机器背板或侧面可以方便找到。

第6 步：管理软件安装完毕，您可以按照下列两种方式运行程序：1、PC 桌面上MCS 4000 Manager 快捷方式运行。

2、“开始->程序->DSTMEDIAMEDIA->MCS Manager Chinese Ver5.2.4->MCS Manager Chinese Ver 5.2.4”运行。

第7 步：如图所示：管理软件将自动查找网络中的MCU，如果无法找到MCU，需要在地址栏手动输入MCU 的IP 地址，点击“手动查找”。

选中找到的设备，并点击登陆。

第8 步：输入用户名：“Administrator”，密码：“dst”，点击登陆。

第9 步：从网络管理员那获取设备的IP 地址参数。

根据网络管理员提供的参数，依次在“网络接口1”输入：网络地址、子网掩码、网关地址等内容输入。

NAT 设置不勾选。

第10 步：如果是终端线路采用ADSL 连接，须在“网闸管理”中，选中“使用网闸”，并在网闸IP 地址处填入与MCU 的LAN1 相同的IP 地址。

设置完成后点击“设置”，设备将自动重启。

整个MCU 的参数设置完成。

第11 步：最后需要改回电脑的IP 地址，使其能够访问MCU。

H323协议快速入门手册

H323协议速成目录H323协议速成 (1)V oIP介绍 (3)什么是V oIP (3)H323、SIP、MGCP、H.248协议的地位区别 (3)H323介绍 (4)H323的基本特点 (4)H323协议族和相关协议介绍 (5)H.323协议的结构图 (5)H.225.0协议 (5)H.245协议 (6)H.450协议 (6)H.261和H.263协议 (6)T.120、T.30和T.38协议 (6)G.7xx系列语音编码协议 (6)DTMF音的传送与RFC2833 (7)RTP和RTCP协议 (7)H323的一些信令处理过程 (7)准备工作—常用命令简述 (7)H225 RAS常用命令： (8)H225 Q931信令： (8)H245信令： (8)无GK的两个终端间的慢速呼叫信令建立过程 (9)注册在同一GK下的两个终端的慢速呼叫过程 (10)注册在同一GK下的两个终端之间的快速呼叫过程 (10)H323常用命令内容调试说明 (13)RRQ/RCF/RRJ (13)ARQ/ACF/ARJ (15)Setup (17)Callproceeding/Alerting (21)Connect (22)H245 Tunneling (25)DRQ/DCF/ReleaseComplete (27)VoIP介绍什么是VoIPV oIP是V oice over IP的缩写，意思是指：通过现有的IP网络来传送语音包，以节省电话通信中的长途费用。

语音包的传送依靠许多协议来维护，主要的信令协议有H323、SIP、MGCP、H.248等，语音包传送协议有RTP、RTCP。

H323、SIP、MGCP、H.248协议的地位区别目前，构建IP电话体系结构的标准有两种：H.323建议和SIP协议。

这二者是完全平行的，它们所要达到的目的一致——构建IP电话网，但使用的方法不同，因此它们是不可能互相兼容的，二者之间只是存在互通的问题。

h323培训资料

H.323介绍背景IP多媒体通信标准，基于包交换的多媒体通信标准，不是一个单独的协议ITU-T发布。

1996, version 1, Visual Telephone Systems and Equipment for LANs which provide a non-guaranteed Quality of Service1998, version 2, Packet-Based Multimedia Communications Systems2000, version 4范围●为了建立基于包的多媒体通信系统，定义了呼叫信令（call signaling），呼叫控制（call control），媒体流协议（media stream protocols）的交互操作。

●进一步描述了用于建立该系统的网络组件。

●集合了在基于包的网络上的多媒体会议的标准。

（IP网）组件1，Terminal终端――video, audio, data client2，MCU――conference control, content mixing3，Gateway网关――protocol translation4，Gatekeeper网守――address resolution, admission control其中，Terminals，MCUs和Gateways称为H.323 Endpoints，一个endpoint是可以呼叫的。

终端Terminal1，网络上的一个endpoint提供和其他H.323terminal，GW，MCU的实时双向通信。

2，通信类别包括：1）仅语音2）语音和数据3）语音和视频4）语音，数据和视频多点控制单元(Multipoint Control Unit , MCU)1，一个MCU包含一个必须的多点控制器(Multipoint Controller, MC)和一个可选的多点处理器(Multipoint Processor, MP)：1）MC: 呼叫控制，会议控制2）MP: 媒体的交互，多画面合成，编码格式变换，速率匹配等2，一些MPs可以对接收到的audio/video流做实时的转码：1）每个参与的terminal可以选择其喜好的audio/video codec。

MCS4200MCU资料

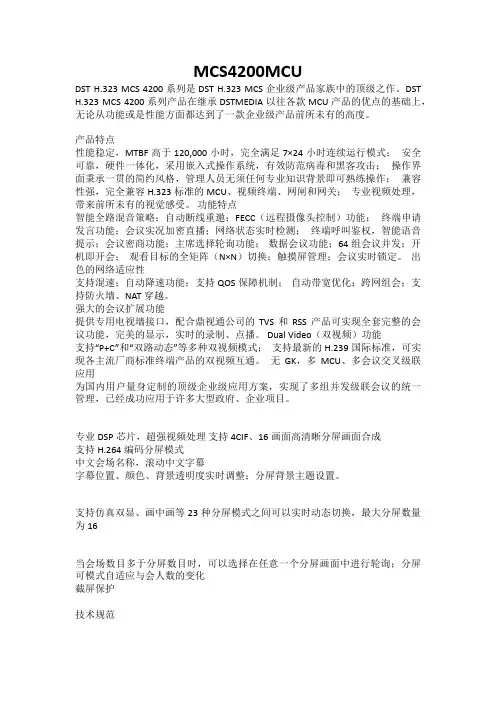

MCS4200MCUDST H.323 MCS 4200系列是DST H.323 MCS企业级产品家族中的顶级之作。

DST H.323 MCS 4200系列产品在继承DSTMEDIA以往各款MCU产品的优点的基础上，无论从功能或是性能方面都达到了一款企业级产品前所未有的高度。

产品特点性能稳定，MTBF高于120,000小时，完全满足7×24小时连续运行模式；安全可靠，硬件一体化，采用嵌入式操作系统，有效防范病毒和黑客攻击；操作界面秉承一贯的简约风格，管理人员无须任何专业知识背景即可熟练操作；兼容性强，完全兼容H.323标准的MCU、视频终端、网闸和网关；专业视频处理，带来前所未有的视觉感受。

功能特点智能全路混音策略；自动断线重邀；FECC（远程摄像头控制）功能；终端申请发言功能；会议实况加密直播；网络状态实时检测；终端呼叫鉴权，智能语音提示；会议密商功能；主席选择轮询功能；数据会议功能；64组会议并发；开机即开会；观看目标的全矩阵（N×N）切换；触摸屏管理；会议实时锁定。

出色的网络适应性支持混速；自动降速功能；支持QOS保障机制；自动带宽优化；跨网组会；支持防火墙、NAT穿越。

强大的会议扩展功能提供专用电视墙接口，配合鼎视通公司的TVS和RSS产品可实现全套完整的会议功能，完美的显示，实时的录制、点播。

Dual Video（双视频）功能支持“P+C”和“双路动态”等多种双视频模式；支持最新的H.239国际标准，可实现各主流厂商标准终端产品的双视频互通。

无GK，多MCU、多会议交叉级联应用为国内用户量身定制的顶级企业级应用方案，实现了多组并发级联会议的统一管理，已经成功应用于许多大型政府、企业项目。

专业DSP芯片，超强视频处理支持4CIF、16画面高清晰分屏画面合成支持H.264编码分屏模式中文会场名称，滚动中文字幕字幕位置、颜色、背景透明度实时调整；分屏背景主题设置。

支持仿真双显、画中画等23种分屏模式之间可以实时动态切换，最大分屏数量为16当会场数目多于分屏数目时，可以选择在任意一个分屏画面中进行轮询；分屏可模式自适应与会人数的变化截屏保护技术规范支持标准标准协议H.323、SIP、H.225、H.245、Q.931、RAS、TCP/IP、RTP/RTCP、SDP、T.120视频协议 H.261、H.263、H.263+、H.264、MPEG4音频协议 G.711A/U、G.722、G.728分辨率 QCIF、CIF、4CIF、VGA、SVGA、XGA系统容量192×384Kbps；152×768Kbps；110×1536Kbps；60×1920Kbps；32×4096Kbps设备接口 4个10/100/1000M自动适应以太网，RJ-451个RS232接口1个电源接口指示灯网络状态指示灯，指示网络连接、通讯状态液晶面板IP地址滚动显示RSS2000DDA RSS2000多媒体录播系统，是北京鼎德安科技有限公司自主研发的最新一代的多媒体录播系统，支持标清（CIF/4CIF）和高清（720P/1080P）信号的编码，可满足标清和高清视频会议、本地会议的录制、直播、点播的需要。

联通培训-H323原理模板

• Master/Slave Determination • Open Logical Channel/Ack
Create new audio/video/T.120 stream
• Commands and Indications
Frame flow control, camera control, etc.
21
Audio CODEC
• 发起端音频CODEC对模拟话音进行编码，转换成数字信号在网络里传输；接收端对数字信号进行解编码，把它还原成模拟的语音信号。 -采样 -量化
-编码
-压缩 • 所有H323终端必须支持语音CODEC • ITU-T建议使用G711
22
Video CODEC
• 发起端视频CODEC把从摄象机获取的图象进行编码，转换成数字信号在网络里进行传输；在接收端，视频CODEC把数字信号进行解码，把它输出到视频显示器上
26
Example: Call Signaling Between Two Endpoints
V
Assumes Endpoints(Clients) know each others IP addresses
V
H.323 Endpoint A
Setup Alerting / Connect
H.323 Endpoint B H.225 (TCP Port 1720)
• RTCP (Real-Time Control Protocol) provides feedback on the quality of the distribution
V 4bytes E R
CC
M
Payload Type
Sequence Number

H.323培训

2018年11月24日
4. 呼叫接纳起呼时的第一步操作，询问网守是否允许该呼叫发起。 5. 呼叫退出呼叫结束后通知网守，该端点已退出呼叫（回复空闲）。 6. 带宽管理支持端点在呼叫过程中提出带宽改变要求，由网守决定。 7. 状态查询主要用于网守询问终端的开机/关机状态。
协议消息
(1) 网守搜寻消息
2018年11月24日
2018年11月24日
基本消息流程
1. 网守搜寻
(1) 事件1：端点在启动后，首先向网守发送GRQ 消息，寻找网守。该端点发送的GRQ 消息包含端点类型、端点自身的RAS 地址、希望在其上登记的网守标识等参数。 (2) 事件2：网守对端点信息进行分析，确定是本区域端点，发GCF 确认。 (3) 事件3：如果网守不愿意该端点在其上登记，则返回GRJ 消息，并给出拒绝原因。
2018年11月24日
H.245 是一种通用的多媒体通信控制协议，主要针对会议通信设计。 H.323 系统采用H.245 协议作为控制协议，用于控制通信信道的建立、维护和释放。
RAS 协议
概述 RAS 协议是H.225.0 协议的一种，是端点（终端或网关）和网守之间使用的协议，主要执行管理功能。它包含以下几个过程： 1. 网守搜寻用于端点搜寻其归属网守，采用多播机制完成。随后所有RAS 消息均限定在端点和其归属网守之间传送。 2. 端点登记用于端点向GK 登记其自身信息，主要是别名和呼叫控制信道传输层地址。包括注销过程。 3. 端点定位用于端点或GK 向相应的GK 询问某一端点呼叫控制信道的传输层地址。
2018年11月24日
2018年11月24日
2018年11月24日
H.245 协议
概述 H.245 是通用的多媒体通信控制协议，主要针对会议通信设计。H.323 系统采用H.245 协议作为控制协议，用于控制通信信道的建立、维护和释放。在H.245 中，定义了两类信道： (1) 控制信道：也称为H.245 信道，位于不同H.323 实体上的两个H.245 对等信令实体通过该信道传送H.245 消息，以控制媒体信道的建立和释放。控制信道是可靠信道，在IP 网络中对应为一个TCP 的连接，连接端口号动态分配。在 H.225.0 呼叫建立过程中主被叫端点（或网守）通过Setup和Connect 消息互相交换各自分配的H.245 端口地址，呼叫建立完成后，H.245 控制信道就建立起来了。每个呼叫有且仅有一个H.245 控制信道，它在整个呼叫期间始终存在，直到呼叫完成后才予释放。 (2) 通信信道：也就是媒体信道，在H.245 中称为逻辑信道，在其上传送用户通信信息。一般来说，两个实体间可有多条逻辑信道，在呼叫中可以根据需要随时建立和释放，在 H.245 协议中称为打开和关闭。

H323培训讲义

VC_GK Call 3：呼叫唯一标识CallID
消息对：标识 SequenceId
H323 Endpoint1 H323 Endpoint2
H323 Endpoint3
MCU
呼叫能力集的定义及用处
终端1
终端1能力集终端2能力集建立Audio通道建立Video通道建立Audio通道建立Video通道
直接呼叫：
网关或终端一般需要经过GK进行注册、认证和路由后，才可以进行呼叫；如果网关或终端在没有经过注册、认证、路由的过程，而直接利用IP地址直接呼叫对端网关或终端，为直接呼叫
在网关或终端经过GK进行认证和路由后， Q931信令在网关或终端之间进行交互，除RAS外，链路和信令不经过GK的呼叫流程
URQ/UCF/URJ：UnRegistration Request/Confirm/Reject 注销呼叫类消息（呼叫、路由、管理）： ARQ/ACF/ARJ：Admission Request/Confirm/Reject DRQ/DCF/DRJ：Disengage Request/Confirm/Reject 认证、路由、加密计费、拆线
H.323协议体系
H.323协议体系(续)
H.225协议 H.235协议 H.323 主要协议族 H.245协议 H.450协议
ITU-T H.323 (99) 用于提供不保证质量的业务本地网上的可视电话系统和终端设备 ITU-T H.225 (99) 用于不保证质量的业务本地网上的可视电话系统的媒体流的打包与同步 ITU-T H.235(98) H.323的加密控制协议
DRQ DCF
DRQ DCF
