晶粒——金属晶体中，晶格位向基本一致，并 有边界与邻区分开的区域。（P18图2—8）
晶界——晶粒之间原子排列不规则的区域。
实际金属晶粒大小除取决于金属种类外，主要 取决于结晶条件和热处理工艺。
亚晶粒——晶粒内部晶格位向差小于2°、3° 的更小的晶块。
亚晶界——亚晶粒间的过渡区。
2021/3/26
属于体心 立方晶格 的常用金 属：α铬、 钨、钼、 钒、α铁、 β钛、铌 等。
2021/3/26
5
2、面心立方晶格（P14）
晶格参数：a=b=c；α=β=γ=90°；晶胞的八个角上各 有一个原子，立方体六个面的面心各有一个原子。每个 晶胞中原子数为4=1/8×8+1/2×6
属于面心立方晶格的常用金属：γ铁、铝、铜、镍等。
非金属元素有规则的嵌入金属元素晶格的间隙中a当非金属原子直径与金属原子直径比值小于059时形成简单晶格的间隙化合物称间隙b当非金属原子直径与金属原子直径比值大于059时则不能产生间隙相而形成复杂结构的间隙化合物

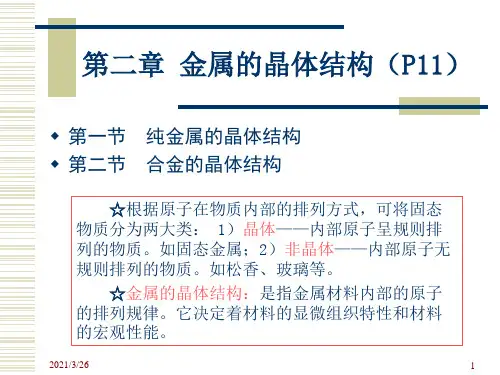

第二章 金属的晶体结构（P11）
第一节 纯金属的晶体结构 第二节 合金的晶体结构
☆根据原子在物质内部的排列方式，可将固态 物质分为两大类： 1）晶体——内部原子呈规则排 列的物质。如固态金属；2）非晶体——内部原子无 规则排列的物质。如松香、玻璃等。
2021/3/26
35
作业（P25）
第1题 第3题 第8题
2021/3/26
36
祝各位身体健康、工作顺利、家 庭幸福。
2021/3/26
37
锌、铅）
组元：组成合金的最基本的、能独立存在的物 质。组成合金的各个化学元素及稳定的化合物
都 是组元。合金中有几种组元就称之为几元合
矿物材料现代测试技术2X射线分析5课件.ppt
石墨(graphite): H63/mmc—对于的点群 6/mmm
矿物材料现代测试技术2X射线分析 (5)课件
24

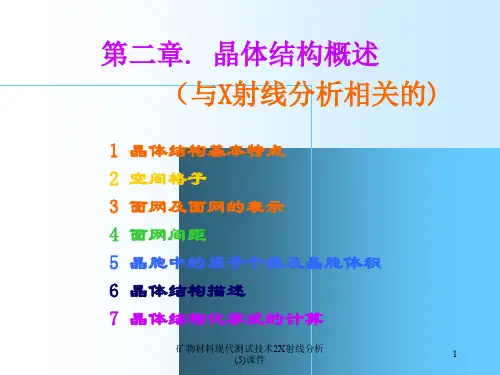

第二章. 晶体结构概述
