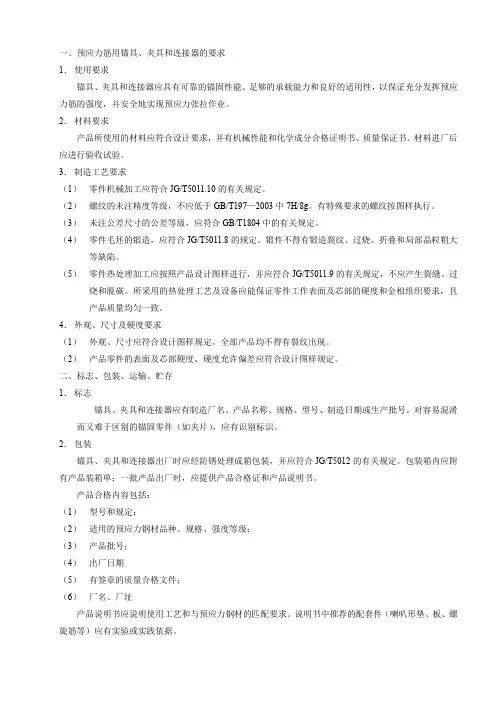

锚具钢绞线文档
一、预应力筋用锚具、夹具和连接器的要求
1．使用要求
锚具、夹具和连接器应具有可靠的锚固性能、足够的承载能力和良好的适用性，以保证充分发挥预应力筋的强度，并安全地实现预应力张拉作业。
2．材料要求
产品所使用的材料应符合设计要求，并有机械性能和化学成分合格证明书、质量保证书。材料进厂后应进行验收试验。
3．制造工艺要求
（1）零件机械加工应符合JG/T5011.10的有关规定。
（2）螺纹的未注精度等级，不应低于GB/T197—2003中7H/8g。有特殊要求的螺纹按图样执行。（3）未注公差尺寸的公差等级，应符合GB/T1804中的有关规定。
（4）零件毛坯的锻造，应符合JG/T5011.8的规定。锻件不得有锻造裂纹、过烧、折叠和局部晶粒粗大等缺陷。
（5）零件热处理加工应按照产品设计图样进行，并应符合JG/T5011.9的有关规定，不应产生裂缝、过烧和脱碳。所采用的热处理工艺及设备应能保证零件工作表面及芯部的硬度和金相组织要求，且产品质量均匀一致。
4．外观、尺寸及硬度要求
（1）外观、尺寸应符合设计图样规定。全部产品均不得有裂纹出现。
（2）产品零件的表面及芯部硬度、硬度允许偏差应符合设计图样规定。
二、标志、包装、运输、贮存
1．标志
锚具、夹具和连接器应有制造厂名、产品名称、规格、型号、制造日期或生产批号。对容易混淆而又难于区别的锚固零件（如夹片），应有识别标识。
2．包装
锚具、夹具和连接器出厂时应经防锈处理成箱包装，并应符合JG/T5012的有关规定。包装箱内应附有产品装箱单；一批产品出厂时，应提供产品合格证和产品说明书。
产品合格内容包括：
（1）型号和规定；
（2）适用的预应力钢材品种、规格、强度等级；
（3）产品批号；
（4）出厂日期
（5）有签章的质量合格文件；
（6）厂名、厂址
产品说明书应说明使用工艺和与预应力钢材的匹配要求。说明书中推荐的配套件（喇叭形垫、板、螺旋筋等）应有实验或实践依据。
3、运输、贮存
锚具、夹具和连接器均应妥为保管。在贮存、运输过程中，应避免锈蚀、沾污、遭受机械损伤或散失。临时性的防护措施应不影响安装操作的效果和永久性防锈措施的实施。
6尺寸、外形、质量及允许偏差
1 结构钢绞线的尺寸及允许偏差、每米参考质量应符合表1的规定，外形见图1。
2 结构钢绞线的尺寸及允许偏差、每米参考质量应符合表2的规定，外形见图2。
3 结构钢绞线的尺寸及允许偏差、每米参考质量应符合表3的规定，外形见图3。
4 经供需双方协商，可提供表1~~表3以外规格的钢绞线。
5 盘重：每盘重卷钢绞线质量不小于1000kg，允许有10%的盘卷质量小于1000kg，但不能小于300kg。6盘径：钢绞线盘卷内径不小于750mm,卷宽为750mm±50mm，或600mm±50mm。供方应在质量证明书中注明盘卷尺寸。
表1 1×2结构钢绞线尺寸及允许偏差、每米参考质量
钢绞线结构
公称直径
钢绞线直径允许
偏差/mm
钢绞线参考截面积
Sn/mm2
每米钢绞线参考质
量g/mm2
钢绞线直径
Dn/mm
钢丝直径
d/mm
1×2 5.00 2.50 +0.15
-0.05
9.82
77.1 5.80 2.90 13.2 104 8.00 4.00
+0.25
-0.10
25.1 197 10.00 5.00 39.3 309 12.00 6.00 36.5
444
表2 1×3结构钢绞线尺寸及允许偏差、每米参考质量
钢绞线
结构
公称直径
钢绞线测
量尺寸
A/mm
测量尺寸允
许偏差/mm
钢绞线参考截
面积Sn/mm2
每米钢绞线参考
质量g/mm
2
钢绞线直径
Dn/mm
钢丝直径
d/mm
1×3
6.20 2.90 5.41 +0.15
-0.05
19.8
155
6.50 3.00 5.60 21.2
166
8.60 4.00 7.46
+0.20
-0.10
37.7 296
8.74 4.05 7.56 38.6
303
10.80 5.00 9.33 58.9 462
12.90 6.00 11.2 84.8 666
1×3 8.74 4.00 7.56 38.6 303
表3 1×7结构钢绞线尺寸及允许偏差、每米参考质量
钢绞线结构
公称直径
Dn/mm
钢绞线测量
尺寸A/mm
钢绞线参
考截面积
Sn/mm2
每米钢绞线
参考质量
g/mm2
中心钢丝直径d0
加大范围/%
不小于1×7
9.50 +0.30
-0.15
54.8 430
2.5
11.10 74.2 582
12.70
+0.40
-0.20
98.7 775
15.20 140 1101
15.70 150 1178
17.80 191 1500
（1×7）C
12.70
+0.40
-0.20
112 890
15.20 165 1295
18.00 223 1750
7.技术要求
1．牌号及化学成分
制造钢绞线用钢由供方根据产品规格和力学性能确定。牌号和化学成分应符合YB/T146或YB/T170的规定，也可采用其他的牌号制造。成分不作为交货条件。
2．制造
（1）制造钢绞线用盘条应为索氏体化盘条，经冷拉后捻制成钢绞线。捻制刻痕钢绞线的钢丝应符合GB/T5223中相应条款的规定。
（2）钢绞线的捻距为钢绞线公称直径的12~16倍。模拔钢绞线其捻距应为钢绞线公称直径的14~18倍。钢绞线内不应有折断、横裂和相互交叉的钢丝。
（3）钢绞线的捻向一般为左（S）捻，右（Z）捻需在合同中注明。
（4）捻制后，钢绞线应进行连续的稳定化处理。
（5）成品钢绞线应用砂轮锯切割，切断后应不松散，如离开原来位置，可以用手复原到原位。
（6）成品钢绞线只允许保留拉拔前的焊接点。
3．力学性能
（1）1×2结构钢绞线的力学性能应符合表4规定。
（2）1×3结构钢绞线的力学性能应符合表5规定。
（3）1×7结构钢绞线的力学性能应符合表6规定。
钢绞线构造钢绞线公
称直径
Dn/mm
抗拉强度
R m/MPa
不小于
整根钢绞
线的最大
力F m/kN
不小于
规定非
比例延
伸力
F po.2/kN
不小于
最大力总伸长
率（Lα≥
400mm）A gt/%
不小于
应力松弛性能
初始负荷相
当于公称最
大力的百分
数、%
1000h后应
力松弛率γ
/%不大于
1×2 5.00
1570 15.4 13.9 对所有规格
3.5
对所有规格
60
70
80
对所有规格
1.0
2.5
4.5
1720 16.9 15.2
1860 18.3 16.5
1960 19.2 17.3
5.80
1570 20.7 18.6
1720 22.7 20.4
1860 24.6 22.1
1960 25.9 23.3
8.00
1470 36.9 33.2
1570 39.4 35.5
1720 43.2 38.9
1860 46.7 42.0
1960 49.2 44.3
10.00
1470 57.8 52.0
1570 61.7 55.5
1720 67.6 60.8
1860 73.1 65.8
1960 77.0 69.3
12.00
1470 83.1 74.8
1570 88.7 79.8
1720 97.2 87.5
1860 105 94.5
注：规定非比例延伸力F po.2值不小于整根钢绞线公称最大力F m的90%。
钢绞线构
造钢绞线公
称直径
Dn/mm
抗拉强度
R m/MPa
不小于
整根钢绞
线的最大
力F m/kN
不小于
规定非比
例延伸力
F po.2/kN
不小于
最大力总伸长
率（Lα≥
400mm）A gt/%
不小于
应力松弛性能
初始负荷相
当于公称最
大力的百分
数/%
1000h后应力
松弛率γ/%
不大于
1×3 6.2
1570 31.1 28 对所有规格对所有规格对所有规格
1720 34.1 30.7
1860 36.8 33.1
1960 38.8 34.9
6.5
1570 33.3 30
1720 36.5 32.9
1860 39.4 35.5 60 1
1960 41.6 37.4
8.6
1470 55.4 49.9
1570 59.2 53.3
1720 64.8 58.3
1860 70.1 63.1 3.5 70 2.5
1960 73.9 66.5
8.74
1570 60.6 54.5
1670 64.5 58.1
1860 71.8 64.6
10.8
1470 86.6 77.9
1570 92.5 83.3 80 4.5
1720 101 90.9
1860 110 99
1960 115 104
12.9
1470 125 113
1570 133 120
1720 146 131
1860 158 142
1930 166 149
1× 3.1
8.74 1570 60.6 54.5 1670 64.5 58.1 1860 71.8 64.6
注：规定非比例延伸力F po.2值不小于整根钢绞线公称最大力F m的90%。
钢绞线构造钢绞线公
称直径
Dn/mm
抗拉强度
R m/MPa
不小于
整根钢绞
线的最大
力F m/kN
不小于
规定非比
例延伸力
F po.2/kN
不小于
最大力总伸长
率（Lα≥
400mm）A gt/%
不小于
应力松弛性能
初始负荷相
当于公称最
大力的百分
数/%
1000h后应力
松弛率γ/%
不大于
1×7 9.5
1720 94.3 84.9 对所有规格对所有规格对所有规格
1860 102 91.8
1960 107 96.3
11.1
1720 128 115
1860 138 124 60 1
1960 145 131
12.7
1720 170 153
1860 184 166
1960 193 174
15.2
1470 206 185 3.5 70 2.5
1570 220 198
1670 234 211
1720 241 217
1860 260 234
1960 274 247 80 4.5 15.7
1770 266 239
1860 279 251
17.8
1720 327 294
1860 353 318
(1× 7)C 12.7 1860 208 187 15.2 1820 300 270 18 1720 384 346
注：规定非比例延伸力F po.2值不小于整根钢绞线公称最大力F m的90%。
（4）供方每一交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa。
（5）钢绞线弹性模量为（195±10）GPa，但不作为交货条件。
（6）根据供货协议，可以提供表4、表5、表6以外的强度级别的钢绞线。
（7）允许使用推算法确定1000h松弛率
4．表面质量
（1）除非需方有特殊要求，钢绞线表面不得有油、润滑脂等物质。钢绞线允许有轻微的浮锈，但不得有目视可见的锈蚀麻坑。
（2）钢绞线表面允许存在回火颜色。
5．钢绞线的伸直性
取弦长为1m的钢绞线，放在一平面上，其弦与弧内侧最大自然矢高不大于25mm。
6．疲劳性能和偏斜拉伸性能
经供需双方协商，并在合同中注明，可对产品进行疲劳性能试验和偏斜拉伸试验。
10．包装、标志及质量证明书
（1）包装
每盘卷钢绞线应捆扎结实，捆扎不少于6道。经双方协议，可加防潮纸、麻布等材料包装。
（2）标志
每一钢绞线盘卷均应栓挂标牌，其上应注明供方名称、商标标记、产品标记、数量、出厂编号、规格、强度级别、执行标准号等。
（3）质量证明书
每一合同批应附有质量证明书，其中应注明：供方名称、地址和商标、规格、强度级别、需方名称、合同号、产品标记、质量、件数、执行标准号、试验结果、检验出厂日期、技术监督部门印记。
