主视图、左视图、俯视图.4.1三个方向看课后作业
4.1.3展开
－2
3
-4Leabharlann 1A 3x-2第二类，中间三连方，两侧各有一、二个，共三种。
考考你
1、如果“你”在前面，那么谁在后面？ 了 太 你 们 棒 ！
KEY: 棒
第三类，中间二连方，两侧各有二个，只有一种。
练习3. 如图是一个小正方体的展开图，把展开图 折叠成小正方体后,与有“建”字的一面相对的那一面 上的字是（ D ）. 建 设 和 谐
第一类，中间四连方，两侧各一 个，共六种。
1 2 3
4
5
6
第二类，中间三连方，两侧各有一、二个，共三种。
第三类，中间二连方，两侧各有二个，只有一种。
第四类，两排各三个，只有一种。
结果: 共有 11 种情况
用它们能围成什么样的立体图形？ 先想一想, 再折一折。
长方体
展开
试一试
1、如图，第一行的几何体表面展开后得 到的第二行的某个平面图形，请用线连一连。
1 2
3
4 5
A
B
C
D
E
2、（1）判断下面一些平面图形是哪个立 体图形的展开图？
（2）观察下图经过折叠能否围成一个正方体。
连一连
请将下列的平面图形和将它如图绕虚线旋转 一周后得到的几何体连线.
找朋友
如图是一个立方体纸盒的展开图，使 展开图沿虚线折叠成正方体后相对面上的两 个数互为相反数,求: -7 1 a ___, b ___, c ____ -2
展 立体图形 围
开 平面图形 成
试一试
1. 下面六个正方形连在一起的图形，经折 叠后能围成正方体的图形有哪几个？(动手试 试）
A C
B
D
E
F
主视图,左视图,俯视图

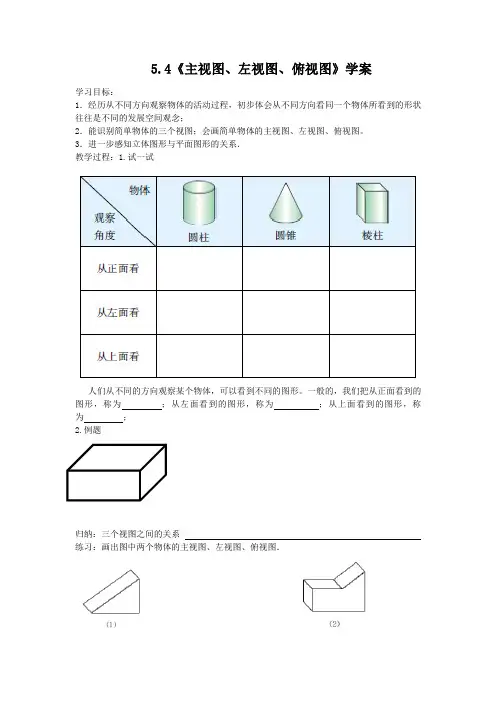

5.4《主视图、左视图、俯视图》学案
学习目标：
1．经历从不同方向观察物体的活动过程，初步体会从不同方向看同一个物体所看到的形状往往是不同的发展空间观念；
2．能识别简单物体的三个视图；会画简单物体的主视图、左视图、俯视图。
3．进一步感知立体图形与平面图形的关系．
教学过程：1.试一试
人们从不同的方向观察某个物体，可以看到不同的图形。
一般的，我们把从正面看到的图形，称为；从左面看到的图形，称为；从上面看到的图形，称为；
2.例题
归纳：三个视图之间的关系
练习：画出图中两个物体的主视图、左视图、俯视图．
3.课后练习
（3）画出下面几何体的主视图、左视图、与俯视图
（4）下面是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。
请画出这个几何体的主视图和左视图
（5）用小立方块搭一个几何体，使得它的主视图和俯视图如图所示。
这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？
主视图
俯视图。
人教版九年级下册数学第二十九章第2节《三视图》训练题 (3)(含答案解析)
九年级下册数学第二十九章第2节《三视图》训练题 (3)一、单选题1．如图所示的几何体的左视图是（）A．A B．B C．C D．D2．如图所示，从上面看该几何体的形状图为（）A．B．C．D．3．如图试一个几何体的三视图，则这个几何体的形状是（）A．圆柱B．圆锥C．球D．三棱锥4．如图是一个立体图形从左面和上面看到的形状图，这个立体图形是由相同的小正方体构成，这些相同的小正方体的个数最少是（）5．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm6．下列立体图形中，左视图与主视图不同的是（ ）A ．正方体B ．圆柱C ．圆锥D ．球7．一个几何体的三视图如图所示，则这个几何体是（ ）A ．B ．C ．D ．8．如图是一个立方体的三视图，这个立方体由一些相同大小的小正方体组成，这些相同的小正方体的个数是（ ）A ．4B ．5C ．6D ．79．如图所示的几何体的左视图为（ ）A．B．C．D．10．如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体，它的左视图是（）A．B．C．D．11．由若干个相同的小正方体搭建而成的几何体的三视图如图所示，则这个几何体共有小正方体（）A．4个B．5个C．6个D．7个12．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的从三个方向看得图形，下列说法正确的是（）A．从正面看到的图相同B．从左面看到的图相同C．从上面看到的图相同D．从三个方向看到的图都不相同二、解答题13．如图，这是一个由小立方块塔成的几何体的俯视图，小正方形中的数字表示该位置的小立方块的个数．请你画出它的主视图与左视图．14．下图的几何题是由8个相同的立方块搭成的，请画出它从正面、左面、上面看到的形状图．15．下图是由几个棱长为1的小立方块搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图；并计算出该几何体的表面积16．如图，这是一个小正方体所搭建的几何体的俯视图，正方形中的数字表示在该位置小正方体的个数，请你画出从正面看和从侧面看的图形．17．如图所示，这是由小立方体搭成的几何体，请画出主视图、左视图、俯视图．18．下面图是几个小方块所搭几何体俯视图，小正方形中的数字表示在该位置的小立方块的个数．请画出这个几何体的主视图、左视图．19．由12个完全相同的棱长为1cm的小正方体搭成的几何体，如图所示．（1）请画出这个几何体的三视图．（2）请计算它的表面积．20．画出如图所示的几何体的主视图、左视图、俯视图：从正面看主视图_____左视图_____俯视图______21．如图是某几何体从正面、左面、上面看到的形状图．（1）这个几何体的名称是．（2）若从正面看到的长方形的宽为4cm，长为9cm，从左面看到的宽为3cm，从上面看到的直角三角形的斜边为5cm，则这个几何体中所有棱长的和是多少？它的表面积是多少？22．用棱长为2cm的若干小正方体按如所示的规律在地面上搭建若干个几何体．图中每个几何体自上而下分别叫第一层、第二层，，第n层（n为正整数)（1）搭建第④个几何体的小立方体的个数为．（2）分别求出第②、③个几何体的所有露出部分（不含底面）的面积．1cm需要油漆0.2克，（3）为了美观，若将几何体的露出部分都涂上油漆（不含底面），已知喷涂2求喷涂第20个几何体，共需要多少克油漆？23．图中几何体由7个边长为1cm的正方体搭成，分别画如图几何体的主视图、左视图、俯视图．并算出此几何体的表面积24．用小立方块搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中字母表示该位置小立方块的个数，请解答下列问题：（1）a=________，b=_________，c=_________．（2）这个几何体最少由________个小立方块搭成，最多由________个小立方块搭成．（3）当d=e=1，f=2时，画出这个几何体的左视图．25．如图1所示，从大正方体中截去一个小正方体之后，可以得到图2的几何体．（1）设原大正方体的表面积为a，图2中几何体的表面积为b，那么a与b的大小关系是；A．a＞b；B．a＜b；C．a＝b；D．无法判断．（2）小明说“设图1中大正方体的棱长之和为m，图2中几何体的各棱长之和为n，那么n比m正好多出大正方体的3条棱的长度．”你认为小明的说法正确吗？为什么？（3）如果截去的小正方体的棱长为大正方体的棱长的一半，那么图3是图2几何体的表面展开图吗？如有错误，请予修正．26．如图是由9个相同的棱长为2cm小立方体组成的一个几何体（1）请利用下方网格画出这个几何体的从正面看到主视图、从左面看到的左视图和从上面看到的俯视图（一个网格为小立方体的一个面）．（2）计算这个堆积几何体的表面积（含底面）．三、填空题27．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．28．若干个桶装方便面摆放在桌子上，小明从三个不同方向看到的图形（分别是：主视图，左视图，和俯视图）如图所示，则这一堆方便面共有__________个29．由若干个小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体所用的小正方体的个数最多是________个，最少是________个．主视图俯视图30．如图，一个几何体是由若干个棱长为3的小正方体搭成的，小正方形中的数字表示在该位置小立方体的个数，则这个几何体的表面积是______．【答案与解析】1．D【解析】利用左视图的定义，从左向右看，看到的图形是一个长方形，由于右侧有一横线没看见，用虚线突出出来即可．从左向右看，看到的图形是一个长方形，右侧有横线看不见，为此用虚线显现出横线，左视图为D．故选：D．本题考查三视图的知识，左视图是从物体的左面看到的视图，掌握定义，会用定义选图是关键．2．C【解析】俯视图是从物体上面所看到的图形，可根据物体的特点作答；解：这是一个中间部分掏空的长方体，根据俯视图是从物体上面所看到的图形，故选：C本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，根据物体的特征回答是解题的关键．3．B【解析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据几何体的特点即可得出答案．由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选：B．本题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．4．C【解析】先根据俯视图和左视图确定底层和第二层正方体的最少个数，最后求和即可．解：根据俯视图可得：底层正方体最少5个正方体，根据左视图可得：第二层最少有1个正方体；则构成这个立体图形的小正方体的个数最少为5+1=6个．故答案为C．本题考查了根据三视图确定立体图形中正方体的个数，具有较好的空间想象能力是解答本题的关键．5．D【解析】先确定几何体的主视图，得到边长分别为3cm 、6cm ，再根据面积公式计算得出答案.如图，所得几何体的主视图是一个长方形，边长分别为3cm 、6cm ，∴所得几何体的主视图的面积是36 =218cm ，故选：D.此题考查几何体的三视图，平面图形的面积计算公式，正确理解几何体的三视图是解题的关键. 6．B【解析】根据三视图的意义可以得到解答．解：∵正方体的左视图与主视图均为以正方体棱长为边长的正方形，∴A 不符合题意； ∵倒放的圆柱体左视图为圆形，主视图为矩形，∴B 符合题意；∵圆锥的左视图与主视图均为以圆锥母线为腰、以底面直径为底的等腰三角形，∴C 不符合题意； ∵球的左视图与主视图均为以球半径为半径的圆，∴D 不符合题意；故选B ．本题考查三视图的应用，熟练掌握三视图的意义和性质是解题关键 ．7．C【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为四边形，只有C 符合条件；故选：C ．本题考查由三视图想象立体图形．做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．8．D【解析】根据主视图和左视图小正方形的个数，在俯视图上标记每个位置上正方形的个数即可求解．根据题意，在俯视图上标注各个位置的个数为：所以一共有：1+2+2+1+1=7（个）故选D．本题考查了投影与视图，问题的关键是了解三种视图的关系与区别．9．C【解析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．从左边看是一个正方形，对面看不到的切割部分是虚线，故选：C．本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且存在的线是虚线．10．C【解析】根据左视图的定义：一般指由物体左边向右做正投影得到的视图，即可得出结论．解：根据左视图的定义，该几何体的左视图是：故选C．此题考查的是几何体左视图的判断，掌握左视图的定义是解题关键．11．B【解析】先由俯视图得出这个几何体的底层共有4个小正方体，再结合主视图和左视图可得第二层应该有1个小正方体，进而可得答案．解：由俯视图可得：这个几何体的底层共有4个小正方体，结合主视图和左视图可得：第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4+1=5个．故选：B．本题考查了几何体的三视图，属于基础题型，掌握解答的方法是解题的关键．12．C【解析】根据从正面看到的是主视图，从上面看到的是俯视图，从左面看到的是左视图画出两个组合图形的三视图，再进行判断即可．解：图①的三视图为：图②的三视图为：故选：C．本题考查了简单组合体的三视图．解题的关键是学生对几何体三视图的空间想象能力．13．见解析【解析】主视图有3列，每列小正方形数目分别为2，3，4；左视图有2列，每列小正方形数目分别为4，3．依此画出图形即可求解．解：如图所示：本题考查了画三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．14．见解析观察图形可知，从正面看到的图形是3列，从左往右正方形个数依次是3，1，2；从左面看到的图形是2列，从左往右正方形个数依次是3，1；从上面看到的图形是3列，从左往右正方形个数依次是2，2，1；据此即可画图．解：如图所示：本题考查了作图-三视图：确定主视图位置，画出主视图；再在主视图的正下方画出俯视图，注意与主视图“长对正”；然后在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”．15．画图见解析；40【解析】先根据题意可得主视图有3列，每列小正方数形数目分别为3，3，2；左视图有2列，每列小正方形数目分别为3，2，然后画出立体图形计算表面积即可．解：主视图和左视图如图所示：此几何体为：∴其几何表面积为：()855222++⨯+⨯=⨯+1824=+364本题主要考查了几何体的三视图画法以及立体图形表面积的求法，正确画出三视图和立体图形是解答本题的关键．16．见详解【解析】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，3，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．解：如图所示：本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．见解析【解析】根据三视图的定义，分别画出几何体的主视图、左视图以及俯视图即可．由图可得几何体的三视图如下：主视图左视图俯视图本题主要考查几何体三视图的画法，熟记三视图的概念以及空间想象力的运用是解题关键．18．见解析【解析】由已知条件可知，主视图有3列，每列小正方数形数目分别为4，2，3，左视图有3列，每列小正方形数目分别为2，4，,3．据此可画出图形．如图，即为所求．本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．19．（1）画图见解析；（2）242cm．【解析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；左视图有3列，每列小正方形数目分别为3，2，2；俯视图有3列，每列小正方数形数目分别为3，3，1．据此可画出图形；（2）利用几何体的形状进而求出其表面积；（1）S=⨯+++（2）2(677)2=⨯+2202()2=42cm答：它的表面积是42cm2．本题考查了三视图的画法以及表面积的求法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，物体的表面积是指露在外部的所有表面积之和．20．见解析【解析】主视图有4列，每列小正方形数目分别为1,3,1,1；左视图有3列，每列小正方形数目分别为3,1,1；俯视图有4列，每列小正方形数目分别为1,3,1,1，从而可得答案．解：主视图左视图俯视图考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，掌握以上知识是解题的关键．21．（1）直三棱柱；（2）51cm；2120cm【解析】（1）直接利用三视图可得出几何体的形状；（2）利用已知各棱长分别得出棱长和与表面积．（1）这个几何体是直三棱柱；故答案为：直三棱柱（2）由题意可得：它的所有棱长之和为：（3+4+5）×2+9×3=51（cm）；它的表面积为：2×(12×3×4)+（3+4+5）×9=120(cm2)答：所有棱长的和是51cm，它的表面积为120cm2．此题主要考查了由三视图判断几何体的形状，正确得出物体的形状是解题关键．22．（1）30；（2）第②个几何体露出部分（不含底面）面积为264cm，第③个几何体露出部分（不含底面）面积为2132cm；（3）992克．【解析】（1）归纳出前3个几何体的规律即可得；（2）分别画出两个几何体的三视图，再根据四个侧面和向上的面的小正方形的个数即可得；（3）先根据（1）的方法得出第20个几何体每一层小立方体的个数，再根据（2）的方法得出第20个几何体的所有露出部分（不含底面）的面积，然后乘以0.2即可得．（1）搭建第①个几何体的小立方体的个数为1， 搭建第②个几何体的小立方体的个数为21412+=+， 搭建第③个几何体的小立方体的个数为22149123++=++，归纳类推得：搭建第④个几何体的小立方体的个数为22212341491630+++=+++=， 故答案为：30；（2）第②个几何体的三视图如下：由题意，每个小正方形的面积为2224()cm ⨯=，则第②个几何体的所有露出部分（不含底面）面积为()232324464()cm ⨯+⨯+⨯=；第③个几何体的三视图如下：则第③个几何体的所有露出部分（不含底面）面积为()2626294132()cm ⨯+⨯+⨯=；（3）第20个几何体从第1层到第20层小立方体的个数依次为221,2,,20，则第20个几何体的所有露出部分（不含底面）面积为()()2221220212202044960()cm ⎡⎤⨯++++⨯++++⨯=⎣⎦， 因此，共需要油漆的克数为49600.2992⨯=（克）， 答：共需要992克油漆．本题考查了三视图、几何体的表面积、图形变化的规律型问题，依据题意，正确归纳类推出规律是解题关键．23．图见解析，228cm ． 【解析】根据主视图、左视图、俯视图的定义画出图形即可；有顺序的计算前后面、左右面、上下面的表面积之和即可得．由主视图、左视图、俯视图的定义画出图形如下所示：由题意得：小正方体的每个面的面积为()2111cm⨯=， 则其表面积为()262142142128cm⨯⨯+⨯⨯+⨯⨯=．本题考查了三视图、几何体的表面积，熟练掌握三视图的概念是解题关键． 24．（1）3,1,1a b c ===；（2）9,11；（3）画图见解析． 【解析】（1）由主视图可知，第二列小立方体的个数均为1，第3列小正方体的个数为3，从而可得答案； （2）第一列小立方体的个数最少为2+1+1，最多为2+2+2，那么加上其它两列小立方体的个数即可得到答案；（3）左视图有3列，每列小正方形数目分别为3，1，2，从而可得左视图．解：（1）由主视图可知，第二列小立方体的个数均为1，第3列小正方体的个数为3， 所以：3,1,1a b c ===． 故答案为：3，1，1；（2）由第一列小立方体的个数最少为2+1+1，最多为2+2+2， 所以这个几何体最少由4+2+3=9个小立方块搭成； 这个几何体最多由6+2+3=11个小立方块搭成； 故答案为：9,11.（3）由左视图有3列，每列小正方形数目分别为3，1，2， 如图所示：本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．25．（1）C；（2）不正确，理由见解析；（3）图③不是图②几何体的表面展开图，改后的图形见解析【解析】（1）根据“切去三个面”但又“新增三个面”，因此与原来的表面积相等；（2）根据多出来的棱的条数及长度得出答案；（3）根据展开图判断即可．解：（1）根据“切去三个小面”但又“新增三个相同的小面”，因此与原来的表面积相等，即a＝b故答案为：a＝b；（2）如图④红颜色的棱是多出来的，共6条，当且仅当每一条棱都等于原来正方体的棱长的一半，n比m正好多出大正方体的3条棱的长度，故小明的说法是不正确的；图④图⑤（3）图③不是图②几何体的表面展开图，改后的图形，如图⑤所示．本题考查几何体表面积的意义、棱长之和、几何体的表面展开图，考查学生的观察能力，关键是抓住几何图形变换后边长和棱长的变与不变的量．26．（1）见解析；（2）144cm2【解析】（1）主视图有3列，每列小正方形数目分别为2，3，1；左视图有3列，每列小正方形数目分别为3，1，2；俯视图有3列，每列小正方形数目分别为1，3，2；（2）分别求出各个方向的小正方形的个数，进一步即可求解．解：（1）如图所示：（2）6×6×(2×2)＝144（cm 2）．故这个堆积几何体的表面积（含底面）是144cm 2．本题考查了简单组合体的三视图及求小立方块堆砌图形的表面积．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓画成虚线，不要漏掉． 27．2236a cm 【解析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a acm ⨯+⨯+⨯=，故答案为：2236a cm ．本题考查了求几何体的表面积，正确画出图形的三视图是解题关键． 28．5 【解析】利用三视图得到排数及列数，即可得到答案. 由三视图可知，此摆放体有两排， 第一排有一列，第二排有两列，第一排一列有一个，第二排两列分别有两个，∴1+2+2=5个，故答案为：5.此题考查三视图的应用，会看三视图的组成特点及分析得到排数列数是解题的关键.29．17 11【解析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．++=（个）由主视图和俯视图可知：几何体的第一层最多有1337++=（个）第二层最多有1337++=（个）第三层最多有1113++=（个）故正方体的个数最多有77317++=（个），几何体的第一层最少有1337++=（个）第二层最少有1113第三层最少有1个，++=（个）故正方体的个数最少有73111故答案为：17；11．本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．30．396【解析】首先确定该几何体的裸露的正方形的个数，然后确定面积即可．解：由该位置小立方体的个数可知，主视图为：有9个正方形左视图为：有6个正方形，俯视图为：有5个正方形，另外，该几何体有4个正方形的表面被遮挡，++⨯⨯+⨯=，∴这个几何体的表面积是(965)2949396故答案为：396．本题主要考查了学生对三视图掌握程度和灵活运用能力，同时也考查了空间想象能力．解题的关键是由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．。
主视图、左视图、俯视图(1)
三 视 图
主视图 左视图 俯视图
例：把如图所示物体 的主视图、左视图、俯视图
的名称填在相应的括号内.
( 左视图)
( 主视图 )
(俯视图 )
练：把如图所示物体的主视图、左视图、 俯视图的名称填在相应的括号内.
( 左视图 ) (主视图) (俯视图 )
练：从三个方向看右图，得到
以下三个图形，请同学们说出 哪一个是主视图? 哪一个是左视图? 哪一个是俯视图？
从
上
面
看
俯视图
球与正方体的 三视图呢？
左视图
三棱锥与五棱柱 的三视图呢？
主视图
立体图形
平面图形
2.分别画出图中三个物体的主视图、左视图、 俯视图．
(1)
(2)
(3)
解:(1)如图:
主视图
左视图
俯视图
解：(2)如图:
主视图 俯视图
左视图
解：(3)如图:
主视图
左视图
俯视图
看谁画得好
画出左图的主视图、 左视图、俯视图
左视图
主视图
俯视图
1.观察下表中所示的物体，并将看到的图形画入表中.
物体
观察角度
圆柱
(主视图)
从正面看
(左视图)
从左面看
(俯视图)
从上面看
圆锥
棱柱
.
长 高
主视图
宽
左视图
“主俯长对正” “主左高平齐” “左俯宽相等”
从上面看 宽
俯视图
从左面看
从正面看
从左面看
1.从正面、左面、上面看一个 四棱锥，看到的图形分别是什么？
5-4 主视图、左视图、俯视图(提升训练)(解析版)
5.4 主视图、左视图、俯视图【提升训练】一、单选题1．如图，是一个由若干个小正方体组成的几何体的从三个方向看到的形状图．则该几何体最少可由（）个小正方体组合而成．A．8个B．9个C．10个D．11个【答案】B【分析】由已知中的几何体的三视图，我们可以判断出这个立体图形由一些相同的小正方体构成，其中根据俯视图我们可以判断该立体图形共有3层小正方体组成，然后我们根据正视图和左视图，分别推算每层小正方体的个数，即可得到答案．【详解】解：由已知中的正视图和左视图，我们可得：该立体图形共有3层小正方体组成，由正视图和左视图我们可知，第3层只有一个小正方体，由侧视图我们可知，第1层有6个小正方体，由正视图和左视图我们可知，第2层最少有2个小正方体，故该几何体最少可由1+6+2＝9个小正方体组合而成．故选：B．【点睛】本题考查的知识点是由三视图还原实物图，其中准确把握空间几何体的几何特征，建立良好的空间想像能力是解答本题的关键．2．如图所示，是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是（）A．5个B．6个C．7个D．8个【答案】D【分析】由主视图易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图和左视图可得第二层立方体的个数，相加即可．【详解】解：由三视图易得最底层有6个正方体，第二层有2个正方体，那么共有6+2=8个正方体组成．故选：D．【点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．3．由一些相同的小正方体组成的几何体从三个方向看得到的形状图，则组成这个几何体的小正方体最多有多少个，最少有多少个．（）A．8，7B．9，7C．9，6D．8，6【答案】B【分析】从正视图看两列，从左数第一列三层，第二列二层，从左视图看两行，前行三层，后行两层，从俯视图看，几何体由两行两列组成，第一列前行三个小正方体，后行第二列两个小正方体，其他两个位置最少一个正方体，最多两个正方体即可．【详解】解：从正视图看两列，从左数第一列三层，第二列二层，从左视图看两行，前行三层，后行两层，从俯视图看，几何体由两行两列组成，第一列前行三个小正方体，后行第二列两个小正方体，其他两个位置最少一个正方体，最多两个正方体，组成这个几何体的小正方体最多有3+2+2+2=9个，最少有,3+2+1+1=7个．故选择：B．【点睛】本题考查从不同方向看物体，掌握三视图所看到的图形是解题关键．4．由10个完全相同的小正方体搭成的物体如图所示．如果再添加若干个相同的小正方体之后，所得到的新物体从正面看和从左面看都跟原来的相同，那么这样的小正方体最多还可以添加（）个．A．3B．4C．5D．6【答案】B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变，可在最底层第二列第三行加1个，第三列第二行加2个，第三列第三行加1个，即可得最多可以再添加4个小正方体．【详解】解：保持从上面看到的图形和从左面看到的图形不变，最多可以再添加4个小正方体；故选：B．【点睛】本题主要考查了由三视图判断几何体，根据主视图和左视图解答是解题的关键．5．如图是由几个相同的小正方体堆砌成的几何体，从左面看到该几何体的形状图是（）A．B．C．D．【答案】A【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左面看到该几何体的形状图是：故选：A．【点睛】本题考查了简单几何体的三视图，从左边看得到的图象是左视图．6．如图的几何体由5个相同的小正方体搭成，从上面看，这个几何体的形状是（）A．B．C．D．【答案】D【分析】根据几何体的组成及观察角度求解．【详解】解：从上面看，几何体有两排，每排各两个正方形，并且上排右边多一个正方形，下排左边多一个正方形，根据这个特点，可以得到从上面看，这个几何体的形状是：故选D．本题考查三视图的应用，熟练掌握三视图的意义及观察方法是解题关键．7．如图所示几何体的左视图正确的是（）A．B．C．D．【答案】A【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看所得到的图形是：故选：A．【点睛】本题考查了简单几何体的三视图，关键是掌握左视图所看的位置．8．如图所示，左侧的几何体是由若干个大小相同的小正方休组成的，该几何体的主视图(从正：面看)是( )A．B．C．D．【答案】D【分析】根据简单组合体的三视图的意义可得答案，从正面看到的图形是底层有3个，上层的右侧有1个正方形．【详解】解：从这个组合体的正面看到的是两行，从正面看到的图形是底层有3个，上层的右侧有1个正方形，故D故选：D．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．9．用棱长为1的小立方体摆成如图所示的几何体，从左面看这个几何体得到的平面图形的面积是（）A．3B．4C．5D．6【答案】B【分析】先画出几何体的左视图，再确定小正方形的个数即可解答．【详解】解：几何体的左视图为：面积为：4×1=4故选：B【点睛】考查简单几何体的三视图的画法，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．10．如图是由6个大小相同的小正方体组成的几何体，从上面看到的是（）A．B．C．D．【答案】D从上面看到的图形是3行，上面一行1个小正方形靠左，中间一行3个小正方形，下面一行1个小正方形靠右，据此选择即可．【详解】解：从上面看到的图形是3行，上面一行1个小正方形靠左，中间一行3个小正方形，下面一行1个小正方形靠右.故选：D【点睛】此题考查了从不同方向观察物体和几何体，锻炼学生的抽象思维能力．11．“津南”幼儿园的小朋友正在玩搭积木的游戏，小南的城堡已经有26cm高，小开拿了一些A正方体木块和B正方体木块过来帮忙，已知A正方体木块高2cm，B正方体木块高bcm，且A、B两种正方体木块数量相同，小开将所有的木块一块接一块的依次叠加上去，现在量得小南的城堡有40cm高，则所有满足要求的整数b的值的和为（）A．12B．15C．16D．17【答案】D【分析】根据题意可知用A、B正方体磊高了14cm，由于数量相同，假设用了k个A正方体和k个B正方体，则可列式（2+b）k=14，然后经过讨论得出结论即可．【详解】解：城堡原来高26cm，现在高40cm，所以，城堡增加了：40-26=14cm则用A、B正方体磊高了14cm，而A正方体木块高2cm，B正方体木块高bcm，设用了k个A正方体和k个B正方体，则有（2+b）k=14①当k=1时，b=14-2=12cm①当k=2时，b=14252-=cm仅有2种符合题意，①12+5=17【点睛】本题考查了立体图形，解题的关键根据立体图形正确得出A、B立方体木块之间的关系．12．一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面和上面看到的形状图，该几何体最少要用________个立方块搭成，最多要用________个立方块搭成（）A．7，12B．8，11C．8，10D．9，13【答案】B【分析】根据题意可以得到该几何体从正面和上面看至少有多少个小立方体，综合考虑即可解答本题．【详解】解：根据主视图、俯视图，可以得出最少时、最多时，在俯视图的相应位置上所摆放的个数如下：最少时：；最多时最少时需要8个，最多时需要11个，故选：B．【点睛】本题考查简单组合体的三视图，在俯视图上相应位置标出所摆放的个数是解决问题的关键．13．用一个平面去截下列几何体，截得的平面图形可能是三角形的有（）A．0个B．1个C．2个D．3个【答案】D根据三棱柱、圆锥、圆柱、长方体的形状特点判断即可．【详解】解：用一个平面截下列几何体，截面的形状可能是三角形的是三棱柱、圆锥和长方体．故选：D．【点睛】此题考查的知识点是截一个几何体，关键明确截面的形状既与被截的几何体有关，还与截面的角度和方向有关．对于这类题，最好是动手动脑相结合，亲自动手做一做，从中学会分析和归纳的思想方法．14．如图，是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图，若组成这个几何体的小正方体的个数为n，则n不可能是( )A．9B．10C．11D．12【答案】D【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个，故最多有3×3+2=11个，故不可能为12个，故选：D．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．15．如图所示的主视图和俯视图，其对应的几何体（阴影所示如图）可以是下列（）A．B．C．D．【答案】D【分析】根据几何体的主视图确定A、B、C选项，然后根据俯视图确定D选项即．【详解】解：A、B、D选项的主视图符合题意；C选项的主视图和俯视图都不符合题意，D选项的俯视图符合题意，综上：对应的几何体为D选项中的几何体．故选：D．【点睛】考查由视图判断几何体；由俯视图得到底层正方体的个数及形状是解决本题的突破点．16．某个几何体的主视图、左视图、俯视图分别为长方形、长方形、圆，则该几何体是（）A．圆柱B．长方体C．圆锥D．四棱锥【答案】A【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．【详解】A、圆柱的主视图，左视图都是长方形，俯视图是圆，符合题意；B、长方体的三视图都是长方形，不符合题意；C、圆锥体的主视图，左视图都是等腰三角形，俯视图是圆和中间一点，不符合题意；D、四棱锥的主视图，左视图都是三角形，俯视图是长方形和两条对角线，不符合题意．故选：A【点睛】本题考查了几何体的三种视图，掌握定义是解答此题的关键．17．下列几何体中，左视图与主视图不同的是（）A．B．C．D．【答案】C【分析】根据各几何体分别确定其主视图与左视图，即可判断．【详解】A选项：主视图是长方形，左视图也是长方形，故A不符合题意；B选项：主视图是正方形、左视图也是正方形，故B不符合题意；C选项：主视图是梯形，左视图是长方形，故C符合题意；D选项：主视图是三角形，左视图也是三角形，故D不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，会根据几何体分析得出其三视图是解题的关键．18．如图所示，是由8个完全相同的小正方体搭成的几何体．若小正方体的棱长为1，则该几何体的表面积是（）A．16B．30C．32D．34【答案】D【分析】首先要数清这个组合体的表面是由几个正方形组成的，再乘以1个正方形的面积即可得到表面积．【详解】+6×2+2）×21=34解：这个组合几何体的表面积为：（5×2+52故选：D．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．19．如图，几何体由6个大小相同的正方体组成，其俯视图．．．是（）A．B．C．D．【答案】C【分析】细心观察图中几何体中正方体摆放的位置，根据俯视图是从上面看到的图形判定则可．【详解】解：从物体上面看，底层是1个小正方形，上层是并排放4个小正方形．故选：C．【点评】本题考查了三视图的知识，俯视图是从物体上面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．20．如图所示的几何体，从正面看到的平面图形是（）A．B．C．D．【答案】C【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得此几何体的主视图是一个梯形．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．21．如图是由几个相同的正方体搭成的一个几何体，从正面看到的平面图形是（）A．B．C．D．【答案】D【分析】根据图形特点，分别得出从正面看每一列正方形的个数，即可得出正面看到的平面图形．【详解】解：从正面看，有三列，第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，D选项符合题意，故选：D．【点睛】本题考查从不同方向看几何体．做此类题，最好是逐列分析每一列中正方形的个数然后组合即可．22．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A．11B．10C．9D．8【答案】A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，①这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，故选：A．【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．23．如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A．B．C．D．【答案】A【分析】根据各层小正方体的个数，得出三视图中左视图的形状，即可得到答案．【详解】综合三视图，这个几何体中，根据各层小正方体的个数可得：左视图有两列，左边一列有3个正方体，右边一列有2个正方体．故选：A．【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．24．如图所示的物体的左视图是（）A．B．C．D．【答案】A【分析】找到从几何体的左面看所得到的图形即可．【详解】解：从左面看，得到的视图是上下摆放的两个正方形，选项A符合题意．故选：A．【点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．25．下面四个立体图形，从正面、左面、上面观察都不可能看到三角形的是（）A．B．C．D．【答案】B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．依此找到从正面、左面、上面观察都不可能看到三角形的图形．【详解】解：A、主视图为三角形，左视图为三角形，俯视图为三角形，故本选项不符合题意；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项符合题意；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，故本选项不符合题意；D、主视图为三角形，左视图为三角形，俯视图为有对角线的平行四边形，故本选项不符合题意．故选：B．【点睛】本题重点考查了三视图的定义以及考查学生的空间想象能力．26．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26B．38C．54D．56【答案】A【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大正方体的共有4×3×3=36个小正方体，即可得出答案．【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，①搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，①搭成的大正方体的共有4×3×3=36个小正方体，①至少还需要36-10=26个小正方体．故选：A．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大正方体共有多少个小正方体．27．由6个大小相同的正方体搭成的几何体如图所示，比较从三个不同方向看到的平面图形的面积，则（）A．从三个不同方向看到的平面图形的面积一样大B．从正面看到的平面图形面积最小C．从左面看到的平面图形的面积最小D．从上面看到的平面图形的面积最小【答案】C【分析】首先根据立体图形可得俯视图、主视图、左视图所看到的小正方形的个数，再根据所看到的小正方形的个数可得答案．【详解】主视图有5个小正方形，左视图有3个小正方形，俯视图有4个小正方形，从左面看图形面积最小．故选：C．【点睛】本题主要考查了组合体的三视图，关键是注意所有的看到的棱都应表现在三视图中．28．有一个棱长为5的正方体木块，从它的每一个面看都有一个穿透的完全相同的孔（如图中的阴影部分），则这个立体图形的内、外表面的总面积是( )A．192B．216C．218D．225【答案】B【分析】根据三视图得出立体图形的表面积即可．【详解】根据图示可得：八个棱长为2的正方体分别在8个顶角，12个棱长为1的正方体分别在12条棱的中间，所以总面积＝（2×2×6）×8＋（1×1×6）×12−4×12＝216．故选B【点睛】此题考查由三视图判断几何体，关键是根据三视图得出几何体的面积．29．我们知道，面动成体！如图，正方形ABCD边长为3cm，以直线AB为轴将正方形旋转一周所得几何体，从正面看到的形状图的面积是（）．A．9 cm2B．18 cm2C．9π cm2D．27π cm2【答案】B【分析】以直线AB为轴将正方形旋转一周所得几何体为圆柱，主视图为长方形，面积=底面直径×高．【详解】如图：以直线AB为轴将正方形旋转一周所得几何体为底面半径3cm，高为3cm的圆柱，则主视图的面积是2×3×3=18cm2，故选B.【点睛】本题考查了圆柱的计算，解决本题的难点是得到所得几何体的主视图的形状30．从正面、左面、上面看，所看到的形状图完全相同的几何体是（）A．B．C．D．【答案】D【分析】首先，明确圆锥和圆柱的正视图和左视图相同，而和俯视图不同，据此判断A、C答案是否正确；接下来，明确长方体的长宽高不全相同，故其三视图不完全相同，根据正方体的特征可判断三视图情况，据此可得出答案.【详解】A．圆锥从正面和左面看都是三角形，上面看到的是圆形，且圆心有一点，故不正确；B．长方体每个面都是长方形，但是形状不完全一样，因为长方体的长宽高不同，故不正确；C．圆柱从正面和左面看都是矩形，上面看为圆形，故不正确；D．正方体从正面、左面、上面看，所看到的形状图完全相同，都是大小相同的正方形，故正确，故选D【点睛】本题考查的是几何体的三视图，解题的关键在于掌握常见几何体的特征.31．如图所示的几何体是由8个完全一样的正方体组合而成它的左视图是（）．A．B．C．D．【答案】D【分析】找到从左面看所得到的图形即可．【详解】从左面看，得到左边2个正方形，中间3个正方形，右边1个正方形．故选：D ．【点睛】本题考查了从不同方向看几何体，左视图是从物体的左面看得到的视图．32．如图是一个立体图形从左面和上面看到的形状图，这个立体图形是由相同的小正方体构成，这些相同的小正方体的个数最少是 （ ）A ．4B ．5C ．6D ．7【答案】C【分析】 先根据俯视图和左视图确定底层和第二层正方体的最少个数，最后求和即可．【详解】解：根据俯视图可得：底层正方体最少5个正方体，根据左视图可得：第二层最少有1个正方体；则构成这个立体图形的小正方体的个数最少为5+1=6个．故答案为C ．【点睛】本题考查了根据三视图确定立体图形中正方体的个数，具有较好的空间想象能力是解答本题的关键． 33．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 【答案】D【分析】先确定几何体的主视图，得到边长分别为3cm 、6cm ，再根据面积公式计算得出答案. 【详解】如图，所得几何体的主视图是一个长方形，边长分别为3cm 、6cm ， ①所得几何体的主视图的面积是36 =218cm ， 故选：D.【点睛】此题考查几何体的三视图，平面图形的面积计算公式，正确理解几何体的三视图是解题的关键. 二、填空题34．如图是由一些棱长为1的小立方块所搭几何体的三种视图．若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个长方体，至少还需要______个小立方块．【答案】26 【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大长方体的共有4×3×3＝36个小正方体，即可得出答案． 【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行； 第一层有7个正方体，第二层有2个正方体，第三层有1个正方体， 共有10个正方体，①搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大长方体， ①搭成的大长方体的共有4×3×3＝36个小正方体， ①至少还需要36−10＝26个小正方体．故答案为：26．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大长方体共有多少个小正方体．35．如图为一个长方体，则该几何体从左面看得到的图形的面积为__________2cm．【答案】15【分析】先判断出左视图的形状，再计算出面积即可．【详解】解：图中的几何体是长方体，左视图是长为5cm，宽为3cm的长方形，（cm2）,由长方形的面积公式得长方形的面积为：53=15故答案为：15．【点睛】此题考查了由几何体判断三视图，关键是根据从左面看到的形状图的相关数据得出长方形的面积．36．如图，是一个由若干个小正方体搭成的几何体的主视图与视图，设搭这样的几何体最多需要m块小立方块，最少需要n块小立方块，则m+n=_____．【答案】15【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，相加即可．【详解】解：有两种可能；有主视图可得：这个几何体共有3层，由俯视图可得：第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，故：最多m为3+4+1=8个小立方块，最少n为个2+4+1=7小立方块．m+n=15，故答案为：15【点睛】此题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．37．用若干个大小相同的小立方块搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示，则搭出这个几何体至少需要_____个小立方体，最多需要_____个小立方体．【答案】7，10．【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】解：综合主视图和俯视图，这个几何体的底层有5个小正方体，第二层最少有2个，最多有5个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：5+2＝7个，至多需要小正方体木块的个数为：5+5＝10个，故答案为：7，10．【点睛】。
从三个方向看
2. 已知两个视图能确定几何体吗？
主视图和左视图都是长方形的几何体可能是什么？
主视图和左视图都是三角形的几何体可能是什么？
你能根据以下立方块组合体的三 个视图, 搭出组合体的形状吗?
练一练
一个立体图形的三视图如图所示，那么它 是（ ） A．圆锥 B．圆柱 C．三棱锥 D．四棱锥
你能画出下列几何 体的三视图
做一做
用6个小立方块搭建几何体，然后 根据你搭建的几何体，通过观察 画出几何体的三视图，并且在小 组内交流，看哪一个小组搭建的 几何体最多.画出的三视图最标准.
1、已知一个视图能确定一个几何体吗? （1）主视图是长方形的几何体可能是什么？
（2）俯视图是长方形的几何体可能是什么？
从三个方向看 立体图形
看一看
？
这是两幅意大利比萨斜塔的照片， 你知道为什么第二幅照片中的斜塔 不斜呢？
想一想
1.为什么同是这几个娃娃，拍出 来的照片会不同？ 2.你知道每张照片分别是站在哪 个方向拍的吗？
议一议
1.请同学们观察上图，想一想，从 不同方向看到的是什么？
2.用自己的实物按上图放好，从不 同方向看，验证自己的想法；
我们经常在由几个小正方体所搭几何 体的俯视图中标上数字，用来表示在 该位置小正方体的个数，如：
1 2 1 1
如图是由几个小立方块所搭几何体的 俯视图，小正方形中的数字表示在该 位置小立方块的个数，请画出这个几 何体的主视图和左视图。
2
1
1
2
主视图
左视图
想一想：由4个小立方体搭成的一个 物体,它的主视图与左视图如图所示:
你能搭出这个几何体 并画出它的俯视图吗?
主视图 左视图
主视图、左视图、俯视图同步练习及答案
5.4主视图、左视图、俯视图同步练习及答案(总19页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--主视图、左视图、俯视图一．选择题1．下面几个几何体，主视图是圆的是（）A．B．C．D．2．一个几何体及它的主视图和俯视图如图所示，那么它的左视图正确的是（）A．B．C．D．3．下列几何体中，主视图和俯视图都为矩形的是（）A．B．C．D．4．下列选项中，不是如图所示几何体的主视图、左视图、俯视图之一的是（）A．B．C．D．5．下列几何体中，哪一个几何体的三视图完全相同（）A．球体B．圆柱体C．四棱锥D．圆锥6．如图所示，是一个空心圆柱，它的俯视图是（）A．B．C．D．7．从一个边长为3cm的大立方体挖去一个边长为1cm的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A．B．C．D．8．如图，是一个带有方形空洞和圆形空洞的儿童玩具，如果用下列几何体作为塞子，那么既可以堵住方形空洞，又可以堵住圆形空洞的几何体是（）A． B． C． D．9．如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）A． B．C． D．10．如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是（）A． B． C．D．11．如图，是由7个大小相同的小正方体堆砌而成的几何体，若从标有①、②、③、④的四个小正方体中取走一个后，余下几何体与原几何体的主视图相同，则取走的正方体是（）A．① B．② C．③ D．④12．如图所示的几何体，它的左视图与俯视图都正确的是（）A．B．C．D．13．一个几何体的三视图如图所示，则该几何体的表面积为（）A．4π B．3π C．2π+4 D．3π+4二．填空题14．如图是由6个棱长均为1的正方体组成的几何体，它的主视图的面积为．15．某几何体的三视图如图所示，则这个几何体的名称是．16．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积为cm2．17．如图是由几块相同的小正方体搭成的立体图形的三视图，则这个立体图形中小正方体共有块．18．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是．19．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x=，y=．20．如图是某个几何体的三视图，该几何体是．21．从某个方向观察一个正六棱柱，可看到如图所示的图形，其中四边形ABCD为矩形，E、F分别是AB、DC的中点．若AD=10cm，AB=6cm，则这个正六棱柱的侧面积为cm2．22．如图，在一次数学活动课上，张明用17个边长为1的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．23．某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有桶．三．解答题24．如图所示的是某个几何体的三视图．（1）说出这个立体图形的名称；（2）根据图中的有关数据，求这个几何体的表面积．25．如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（用阴影表示）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体26．画图题：（1）如图1是由五块积木搭成，这几块积木都是相同的正方体，请画出这个图形从正面看，左面看，上面看的方向．（2）如图2是几个正方体所组成的几何体的俯视图，小正方形中的数字表示该位置小正方块的个数．请画出这个几何体的从正面看和上面看到的图形．27．学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度（单位：cm）1 22 2+3 2+34 2+……（1）当桌子上放有x（个）碟子时，请写出此时碟子的高度（用含x的式子表示）；（2）分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．28．如图，是由一些棱长都为1的小正方体组合成的简单几何体．（1）该几何体的表面积（含下底面）为；（2）请画出这个几何体的三视图并用阴影表示出来；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多可以再添加个小正方体．29．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图，方格中的数字表示该位置的小立方块的个数．（1）请在图方格纸中分别画出该几何体的主视图和左视图；（2）根据三视图，这个几何体的表面积为个平方单位．（包括面积）参考答案与解析一．选择题1．（2016•天门）下面几个几何体，主视图是圆的是（）A．B．C．D．【分析】分别判断A，B，C，D的主视图，即可解答．【解答】解：A、主视图为正方形，故错误； B、主视图为圆，正确；C、主视图为三角形，故错误；D、主视图为长方形，故错误；故选：B．【点评】本题考查了几何体的三视图，解决本题的关键是得出各个几何体的主视图．2．（2016•鄂州）一个几何体及它的主视图和俯视图如图所示，那么它的左视图正确的是（）A．B．C．D．【分析】从左面看会看到该几何体的两个侧面．【解答】解：从左边看去，应该是两个并列并且大小相同的矩形，故选B．【点评】本题考查了几何体的三视图及空间想象能力．3．（2016•西宁）下列几何体中，主视图和俯视图都为矩形的是（）A．B．C．D．【分析】分别确定四个几何体从正面和上面看所得到的视图即可．【解答】解：A、此几何体的主视图是等腰三角形，俯视图是圆，故此选项错误；B、此几何体的主视图是矩形，俯视图是矩形，故此选项正确；C、此几何体的主视图是矩形，俯视图是圆，故此选项错误；D、此几何体的主视图是梯形，俯视图是矩形，故此选项错误；故选：B．【点评】此题主要考查了简单几何体的三视图，注意所有的看到的棱都应表现在三视图中．4．（2016•扬州）下列选项中，不是如图所示几何体的主视图、左视图、俯视图之一的是（）A．B．C．D．【分析】首先判断几何体的三视图，然后找到答案即可．【解答】解：几何体的主视图为选项D，俯视图为选项B，左视图为选项C．故选A．【点评】本题考查了简单几何体的三视图，熟知这些简单几何体的三视图是解决此类问题的关键．5．（2016•衡阳）下列几何体中，哪一个几何体的三视图完全相同（）A．球体B．圆柱体C．四棱锥D．圆锥【分析】根据各个几何体的三视图的图形易求解．【解答】解：A、球体的三视图都是圆，故此选项正确；B、圆柱的主视图和俯视图都是矩形，但左视图是一个圆形，故此选项错误；C、四棱柱的主视图和左视图是一个三角形，俯视图是一个四边形，故此选项错误；D、圆锥的主视图和左视图是相同的，都为一个三角形，但是俯视图是一个圆形，故此选项错误．故选：A．【点评】此题主要考查了简单几何体的三视图，本题只要清楚了解各个几何体的三视图即可求解．6．（2016•阜新）如图所示，是一个空心圆柱，它的俯视图是（）A．B．C．D．【分析】俯视图是分别从物体的上面看，所得到的图形．【解答】解：它的俯视图为：故选B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．（2016•金华）从一个边长为3cm的大立方体挖去一个边长为1cm的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A．B．C．D．【分析】直接利用左视图的观察角度，进而得出视图．【解答】解：如图所示：∵从一个边长为3cm的大立方体挖去一个边长为1cm的小立方体，∴该几何体的左视图为：故选：C．【点评】此题主要考查了简单几何体的三视图，正确把握观察角度是解题关键．8．（2016•绥化）如图，是一个带有方形空洞和圆形空洞的儿童玩具，如果用下列几何体作为塞子，那么既可以堵住方形空洞，又可以堵住圆形空洞的几何体是（）A． B．C．D．【分析】根据从正面看得到的图形是主视图，从上边看得到的图形是俯视图，可得答案．【解答】解：圆柱从上边看是一个圆，从正面看是一个正方形，既可以堵住方形空洞，又可以堵住圆形空洞，故选：B．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从上边看得到的图形是俯视图．9．（2016•常德）如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）A．B．C．D．【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解答】解：从上面看易得上面第一层中间有1个正方形，第二层有3个正方形．下面一层左边有1个正方形，故选A．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．10．（2016•日照）如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是（）A．B．C．D．【分析】根据组合图形的俯视图，对照四个选项即可得出结论．【解答】解：由题意得：俯视图与选项B中图形一致．故选B．【点评】本题考查了简单组合体的三视图，解题的关键是会画简单组合图形的三视图．本题属于基础题，难度不大，解决该题型题目时，掌握简单组合体三视图的画法是关键．11．（2016•宁德）如图，是由7个大小相同的小正方体堆砌而成的几何体，若从标有①、②、③、④的四个小正方体中取走一个后，余下几何体与原几何体的主视图相同，则取走的正方体是（）A．①B．②C．③D．④【分析】根据题意得到原几何体的主视图，结合主视图选择．【解答】解：原几何体的主视图是：．故取走的正方体是①．故选：A．【点评】本题考查了简单组合体的三视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．12．（2016•泰州）如图所示的几何体，它的左视图与俯视图都正确的是（）A．B．C．D．【分析】该几何体的左视图为一个矩形，俯视图为矩形．【解答】解：该几何体的左视图是边长分别为圆的半径和厚的矩形，俯视图是边长分别为圆的直径和厚的矩形，故选D．【点评】本题考查了简单几何体的三视图；用到的知识点为：主视图，左视图与俯视图分别是从物体的正面，左面，上面看得到的图形．13．（2016•呼和浩特）一个几何体的三视图如图所示，则该几何体的表面积为（）A．4πB．3πC．2π+4 D．3π+4【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．【解答】解：观察该几何体的三视图发现其为半个圆柱，半圆柱的直径为2，长方体的长为2，宽为1，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故选D．【点评】本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．二．填空题14．（2016•盐城）如图是由6个棱长均为1的正方体组成的几何体，它的主视图的面积为5．【分析】根据立体图形画出它的主视图，再求出面积．【解答】解：主视图如图所示，∵由6个棱长均为1的正方体组成的几何体，∴主视图的面积为5×12=5，故答案为5．【点评】此题是简单组合体的三视图，主要考查了立体图的主视图，解本题的关键是画出它的主视图．15．（2016•南通）某几何体的三视图如图所示，则这个几何体的名称是圆柱．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【解答】解：根据主视图和左视图为长方形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱，故答案为：圆柱．【点评】考查了由三视图判断几何体，主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为圆就是圆柱．16．（2016•荆州）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积为4πcm2．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状，确定圆锥的母线长和底面半径，从而确定其表面积．【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为3cm，底面半径为1cm，故表面积=πrl+πr2=π×1×3+π×12=4πcm2．故答案为：4π．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．17．如图是由几块相同的小正方体搭成的立体图形的三视图，则这个立体图形中小正方体共有9块．【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二、三层正方体的个数，相加即可．【解答】解：综合主视图，俯视图，左视图，底层有2+2+1=5个正方体，第二层有3个正方体，第三层有1个正方体，所以搭成这个几何体所用的小立方块的个数是5+3+1=9个．故答案为：9．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．18．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是7．【分析】根据从左面看得到的图形是左视图，从前面看的到的视图是主视图，再根据面积求出面积的和即可．【解答】解：该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为：7．【点评】本题考查了简单几何体的三视图，确定左视图、主视图是解题关键．19．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x=1或2，y=3．【分析】俯视图中的每个数字是该位置小立方体的个数，结合主视图2列中的个数，分析其中的数字，从而求解．【解答】解：由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体，故x=1或2；由主视图右边一列可知，右边一列最高可以叠3个正方体，故y=3．故答案为：1或2；3．【点评】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．注意找到该几何体的主视图中每列小正方体最多的个数．20．如图是某个几何体的三视图，该几何体是三棱柱．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【解答】解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．故答案为：三棱柱．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．21．从某个方向观察一个正六棱柱，可看到如图所示的图形，其中四边形ABCD为矩形，E、F分别是AB、DC的中点．若AD=10cm，AB=6cm，则这个正六棱柱的侧面积为120cm2．【分析】根据AE的长，求底面正六边形的边长，用正六边形的周长×AD，得正六棱柱的侧面积．【解答】解：如图，正六边形的边长为AC、BC，CE垂直平分AB，由正六边形的性质可知，∠ACB=120°，∠A=∠B=30°，AE=AB=3，所以，AC===2，正六棱柱的侧面积=6AC×AD=6×2×10=120cm2．故答案为：120．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．22．如图，在一次数学活动课上，张明用17个边长为1的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要19个小立方体，王亮所搭几何体的表面积为48．【分析】首先确定张明所搭几何体所需的正方体的个数，然后确定两人共搭建几何体所需小立方体的数量，求差即可．【解答】解：∵王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×32=36个，∵张明用17个边长为1的小正方体搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为19，48．【点评】本题考查了由三视图判断几何体的知识，能够确定两人所搭几何体的形状是解答本题的关键，难度不大．23．某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有9桶．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：易得第一层有4桶，第二层最少有3桶，第三层有2桶，所以至少共有9桶．故答案为9．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．三．解答题（共6小题）24．如图所示的是某个几何体的三视图．（1）说出这个立体图形的名称；（2）根据图中的有关数据，求这个几何体的表面积．【分析】（1）从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个直三棱柱；（2）根据直三棱柱的表面积公式计算即可．【解答】解：（1）这个立体图形是直三棱柱；（2）表面积为：×3×4×2+15×3+15×4+15×5=192．【点评】本题主要考查由三视图确定几何体和求几何体的表面积等相关知识，考查学生的空间想象能力．25．如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（用阴影表示）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体【分析】（1）由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（2）可在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，相加即可求解．【解答】解：（1）画图如下：（2）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个， 2+1+1=4（个）．故最多可再添加4个小正方体．【点评】本题考查几何体的三视图画法．由立体图形，可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．26．画图题：（1）如图1是由五块积木搭成，这几块积木都是相同的正方体，请画出这个图形从正面看，左面看，上面看的方向．（2）如图2是几个正方体所组成的几何体的俯视图，小正方形中的数字表示该位置小正方块的个数．请画出这个几何体的从正面看和上面看到的图形．【分析】（1）从正面看从左往右2列正方形的个数依次为3，1；从左面看从左往右2列正方形的个数依次为3，1；从上面看从左往右2列正方形的个数依次为2，1；画出从正面，左面，上面看，得到的图形即可．（2）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，4；左视图有3列，每列小正方形数目分别为2，3，4．据此可画出图形．【解答】解：（1）如图所示：（2）如图所示：【点评】本题考查了作图﹣﹣三视图、由三视图判断几何体，本题画几何体的三视图时应注意小正方形的数目及位置．27．学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度（单位：cm）1 22 2+3 2+34 2+……（1）当桌子上放有x（个）碟子时，请写出此时碟子的高度（用含x的式子表示）；（2）分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【分析】由表中给出的碟子个数与碟子高度的规律，可以看出碟子数为x时，碟子的高度为2+（x﹣1）．【解答】解：由题意得：（1）2+（x﹣1）=+（2）由三视图可知共有12个碟子∴叠成一摞的高度=×12+=（cm）【点评】考查获取信息（读表）、分析问题解决问题的能力．找出碟子个数与碟子高度的之间的关系式是此题的关键．28．如图，是由一些棱长都为1的小正方体组合成的简单几何体．（1）该几何体的表面积（含下底面）为28；（2）请画出这个几何体的三视图并用阴影表示出来；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多可以再添加2个小正方体．【分析】（1）有顺序的计算上下面，左右面，前后面的表面积之和即可；（2）从正面看得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；（3）根据保持这个几何体的主视图和俯视图不变，可知添加小正方体是中间1列前面的2个，依此即可求解．【解答】解：（1）（4×2+6×2+4×2）×（1×1）=（8+12+8）×1=28×1=28故该几何体的表面积（含下底面）为2．（2）如图所示：（3）由分析可知，最多可以再添加2个小正方体．故答案为：28；2．【点评】考查了作图﹣三视图，用到的知识点为：计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．29．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图，方格中的数字表示该位置的小立方块的个数．（1）请在图方格纸中分别画出该几何体的主视图和左视图；（2）根据三视图，这个几何体的表面积为24个平方单位．（包括面积）【分析】（1）根据几何体的形状分别根据三视图观察的角度得出答案；（2）利用几何体的形状，结合各层表面积求出即可．【解答】解：（1）如图所示：。
七年级数学上册 4.1.1从不同的方向看物体 课件(共21张PPT)
教学目标
• 知识目标：能画出从不方向观察几 何体的平面图形(三视图). • 能力目标：由三视图想象出立体图 形 • 情感目标：经历立体图形与平面图 形互相转化的过程.
从上面看 俯视图 从左边看
长方体
左视图 从正面看
主视图
俯视图
左视图
主视图
俯视图 左视图
主视图
俯视图
左视图
学.科.网
主视图
从你所在的位置看这组几何体，看到的是什么 样子？能否把你所看到的样子画下来？
正视图
左视图
俯视图
组卷网
正视图
左视图
俯视图
考考你
正视图（ 左视图 （ 俯视图 （
A） A
B
）
）
A
B
C
正视图 （
B
B C
）
左视图 （
）
俯视图（
）
A
B
C
从上面看
从左面看
从正面看
主视图
左视图
俯视图
立体图形和平面图形的转化：
1 5
4 1 2 4
6 1
2
1---- -3
2--------6
5---------4
课堂小结
这节课我们学习了从三个不同的方向看立 体图形
1.从正面看------主视图 2.从左面看------左视图 3.从上面看------俯视图
下面是一个组合图形的三视图，请描述物体形状
主视图
左视图
俯视图
物体形状
有一个正方体，在它的各个面上分别涂了 白、红、黄、兰、绿、黑六种颜色。甲、乙、 丙三位同学从三个不同的角度去观察此正方体， 结果如下图，问这个正方体各个面的对面的颜 色是什么？
九年级下数学章节同步课时作业课时09 三视图(解析版)
课时09 三视图一、本节课的知识点1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。
视图可以看作物体在某一方向光线下的正投影。
2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。
主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。
二、对理解本节课知识点的例题及其解析【例题1】如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【答案】C．【解析】根据从上边看得到的图形是俯视图，可得答案．从上边看是一个田字，“田”字是中心对称图形.【例题2】某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B．【解析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．【例题3】如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C．【解析】根据俯视图是从物体的上面看得到的视图进行解答即可．从上往下看，可以看到选项C所示的图形．故选：C．三、本节课的同步课时作业1．下列图形中，主视图为①的是（）A．B．C． D．【答案】B．【解析】主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．A．主视图是等腰梯形，故此选项错误；B．主视图是长方形，故此选项正确；C．主视图是等腰梯形，故此选项错误；D．主视图是三角形，故此选项错误.2．下列几何体中，主视图与俯视图不相同的是（）A.正方体B．四棱锥C．圆柱D．球【答案】B．【解析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．四棱锥的主视图与俯视图不同．3.下列几何体的左视图为长方形的是（）A． B．C．D．【答案】C．【解析】找到个图形从左边看所得到的图形即可得出结论．A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．4．把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【答案】D．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看是一个等腰三角形，高线是虚线.5.如图所示的几何体的主视图是（）A．B．C．D．【答案】B．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形.6．如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【答案】C．【解析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．从左边看竖直叠放2个正方形．7．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层是两个正方形，第二层是左边一个正方形.16.如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是（）A．B．C．D．【答案】B．【解析】根据从上面看得到的图形是俯视图，可得答案．从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形.8．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【答案】C．【解析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．9．如图所示的几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看是两个等宽的矩形，矩形的公共边是虚线。
4.1.1从不同的方向观察立体图形。三视图公开课
从正面看
从左面看
从上面看
正面方向
注意三种图的变化:
从正面看
从左面看
正面方向
从上面看
下面是分别从正面、左面、上面观察一个组合图 形的三幅图，请尝试描述物体形状
从正面看
从左面看
从上面看
物体的形状
自我检测
每组3号回答！
如图是一个蒙古包的照片.你认为这个蒙古包可以看成怎样的 几何体？你能画出从正面看、从左面看和从上面看这个几何体的三 种图吗？
题 西 林 壁
球
从正面看
从左面看
从上面看
圆台
从正面
从左面
从上面
主视图（ 左视图 （ 俯视图 （
A） A
B
）
）
A
B
C
观察下面三个平面图形分别是下面立体图形的哪个视图？
（ 主视图 ）
（ 俯视图 ）
（ 左视图 ）
从三个方向看
从正面看
从左面看
从上面看
桌上放着一摞书和茶杯,A.B.C.D.E这五幅图是从什么方向看到的? A 正面
请欣赏漫6”与“9”
从正面看 从上面看 从左面看
人教版数学教材七年级上
4.1.1从不同方向看立体图形
盘锦市实验中学 伏蓉
学习目标
1、通过从不同的方向观察物体的活动,初步体 会从不同方向观察同一物体得到的结果不一样. 2、能画出从不同方向看一些几何体以及它们 的简单组合得到的平面图形.
B
上面
C
左面
D
后面
E
下图是一个由5个正方体组成的立体图形，分别 从正面、左面、上面观察，并画出你所看到的平 面图形：
从上面看
解：
从 左 面 看
三视图画法及练习
俯视图
长
高
宽
画一个物体的三视图时,正视图,侧视图,俯视图所画的位置如图所示,且要符合如下原则:
长对正,
高平齐,
宽相等.
左视图方向
俯视图方向
主视图方向
三视图的作图步骤
1.确定主视图方向
3.先画出能反映物体真实形状的一个视图(一般为主视图）
从正面看到的图
从左边看到的图
从上面看到的图
三视图：我们从不同的方向观察同一物体时，可能看到不同的图形。其中，把从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图。三者统称三视图。
正视图 侧视图
俯视图
侧视图方向
俯视图方向
正视图方向
4.运用 1 原则画出其它视图
5.检查
2.布置视图
长对正、高平齐、宽相等
主视图 侧视图
俯视图
要求：俯视图安排在主视图的正下方，侧视图安排在主视图的正右方。
下面各图中物体形状三视图分别是什么样的?
圆柱 圆锥 球
例6. 一个画家有14个边长为1m的正方体，他在地面上把它们摆成如图8所示的形式，然后他把露出的表面都涂上颜色，那么被涂上颜色的总面积为（ ）
A. 19m2 B. 21m2 C. 33m2 D. 34m2
例7. 图10是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（ ）
2
3
5
2
4
A
B
C
D
小 结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则: 位置：正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 挑战“自我”,提高画三视图的能力.
12道经典考题，左视图，正视图，俯视图，从三个方向看物体
12道经典考题，左视图，正视图，俯视图，从三个方向看物体正视图，左视图，俯视图，很多同学都觉得很难。
考试的时候，面对题目不知道该怎么去解决。
基本方法：左视图，从左面看物体的行数和层数。
正视图，从正面看物体的列数和层数。
俯视图，从上面看物体的行数和列数。
下面，我们从12道常见考题里，一起来练习。
1题、从左边看，共两行，第一行是最高有三层，第二行最高只有两层。
所以选A.2题，从正面看，共两列，第一列最高2层，第二列最高1层。
从左边看，第一行最高2层，第2行，最高1层。
所以①④正确。
3题，可以自行推理了。
这一类题，我们先从俯视图入手。
比如第4题，先从上面看，第一层是几行几列，哪些位置是空的，哪些位置是有的。
再从左边看，第一行最高是3层，第二行最高是2层，第三行最高是1层。
再从正面看，第一列最高是1层，第二列最高是3层，第三列最高是1层。
最后，就可以得出小立方体的个数。
第5题，第6题，类似方法，大家可以在草稿本画图推理。
部分视图判断正方体的最少和最多个数，这类题型，有些难度。
方法也是一样，根据已知的两种视图，可得得出行数、列数和层数。
找最多个数，就是综合每一行每一列的最高层数，都是满的。
找最少个数，就是让左视图和正视图最前面的行和列满足高，后面被挡住的尽可能的取最少个数，比如空位。
第10题，四个选项中，求不可能的选项，很多同学蒙了。
其实，找到最多和最少就好。
我们通过计算，正方体最少个数是7个，最多个数是9个，那么选D。
11题，和12题，前面的题都能理解，那也就不难了。
从三个方面看物体形状的这类题型，小升初数学都有，中考数学上也常有出现，公务员行测考试更是常考题型之一。
总之，面对图形，平时作业的时候，细心的在草稿本上推理，也可以用实物摆放推理。
用心钻研，熟练理解，那么考试的时候就能答题又快又准了。
抢得考试时间，也是得考试高分的有力保证。
这就靠平时练习，用心钻研，熟能生巧了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5．4从三个方向看⑴练习
一、基础演练
1．观察长方体，判断它的三视图是（）A．三个大小不一样的长方形，但其中有两个可能大小一样。
B．三个正方形。
C．三个一样大的长方形。
2．指出下图中左面三个平面图形分别是右面这个物体三视
图中的哪个视图。
（1
）图
（2）图（3）图
3．画出下列图形的三视图。
4．观察左图，并在右边的三视图中标出几何体中的相应字母的位置。
5．如图是由五块积木搭成的，这几块积木都是相同的正方体，请画出这个图形的三视图。
A
B
C
D
二、能力升级
6．画出如图所示的螺帽的三视图。
7．用长、宽、高之比为1：1：2的长方体搭成如下图形，分别画出它们的三视图。
⑴
⑵
8．观察下面的立体图形，把主视图、左视图、俯视图画出来，它是由几种几何体拼成的。
三、【拓展应用】
9．有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6，甲、乙、丙三位同学从三个不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？
甲 乙 丙
答案：
情景问题
⑴ 乒乓球和保暖瓶；茶杯和保暖瓶 ⑵ 正面、后面或上面 自主探究
2．想一想 上面(俯视图) 正面(主视图) 左面(左视图)
4．试一试（1）主，左，俯；主，俯，左 （2） 回顾反思
1．不正确 2．圆柱体摆放方式不同 3．三视图是平面图形而非直观图形； 几何体摆放方式不同三视图有可能不同 基础演练
1．A ； 2．主，俯，左 3．、；
146213543
4．
A
B
C D
A
D C
B
A
B
C
D
5．
能力升级6．；7．；8．拓展应用9．1－5，2－4，3－6。
