主视图,左视图,俯视图

合集下载

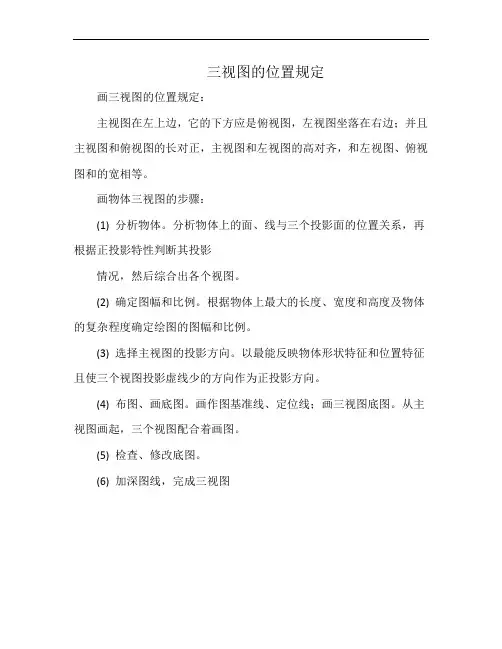

三视图的位置规定

三视图的位置规定

三视图的位置规定
画三视图的位置规定:
主视图在左上边,它的下方应是俯视图,左视图坐落在右边;并且主视图和俯视图的长对正,主视图和左视图的高对齐,和左视图、俯视图和的宽相等。

画物体三视图的步骤:
(1) 分析物体。

分析物体上的面、线与三个投影面的位置关系,再根据正投影特性判断其投影
情况,然后综合出各个视图。

(2) 确定图幅和比例。

根据物体上最大的长度、宽度和高度及物体的复杂程度确定绘图的图幅和比例。

(3) 选择主视图的投影方向。

以最能反映物体形状特征和位置特征且使三个视图投影虚线少的方向作为正投影方向。

(4) 布图、画底图。

画作图基准线、定位线;画三视图底图。

从主视图画起,三个视图配合着画图。

(5) 检查、修改底图。

(6) 加深图线,完成三视图。

主视图、左视图、俯视图(1)

主视图、左视图、俯视图(1)
图) 画(能画出简单物体的三个视

横看成岭侧成峰, 远近高低各不同.
不识庐山真面目, 只缘身在此山中. ——苏轼
(1)从上面、左面、正面看一个
圆柱,看到的图形分别是什么?
从 上 面 看
从上面看
从左面看
从左面看
从正面看 立体图形
平面图形
(2)从正面、左面、上面看一个四
棱锥,看到的图形分别是什么?
从 上 面 看
从上面看
从左面看
A.甲在丁的对面,乙在甲的左边,丙在丁的右边 B.丙在乙的对面,丙的左边是甲,右边是乙 C.甲在乙的对面,甲的右边是丙,左边是丁 D.甲在丁的对面,乙在甲的右边,丙在丁的右边
9
解:由图可知应选择D.
回 头 一 看 , 我 想 说 …
你有哪些收获呢? 学会两个基本功: 看(能看出是哪一种视图) 与大家共分享!
( 1)
( 2) 主视图
( 3) 俯视图
左视图
从三个方向看

高 宽
主俯长相等
主视图 左视图
主左高平齐 俯左宽相等
从上面看

俯视图
从左面看
从正面看
小 心 地 试 一 试
如右图所示的三棱柱的 主视图为 (1) ; 俯视图为 (3) ; 左视图为 (2) .
从左面看
从 上 面 看
( 1)
( 2)
( 3)
从左面看
从正面看 立体图形 平面图形
(1)桌面上放着 一个圆柱和一个长方 体,请说出下面三幅 从左面看 图分别是从哪一个方 向看到的?
从 上 面 看
( 1) 从左面看
( 2) 从正面看
( 3) 从上面看
(2)桌上放着 一个长方体、一个 棱锥和一个圆柱, 请说出下面的三幅 图分别是从哪个方 向看到的?

三视图

三视图

请画出这个 几何体的三视 图
主视图
左视图
俯视图
“三视图” 知多少
主视图 左视图 高
长 宽
画 一 个 物 体 的 三视图时 , 主视图 ,左视图,俯视图 所画的位置如图 所示 , 且要符合如 下原则: 长对正, 高平齐, 宽相等.
俯视图
※议一议 下面各图中物体形状分别可以看成什么样的几何体?
三视图
2、三个投影面 我们用三个互相垂直 的平面(例如: 墙角处的三面墙面)作为投影面,其中正对 着我们的叫正面,正面下方的叫水平面,右 边的叫做侧面.
正面
2
3、三视图
从左面看
从上面看 主视图 左视图 高
主视图
正面



俯视图
从正面看
将三个投影面展开在一个平面内,得到这个 3 物体的一张三视图.
练习3:根据三视图描述物体的形状
投影规律
主视图反映了物体上下、左右的位置关系, 即反映了物体的高度和长度;俯视图反映了物 体左右、前后的位置关系,即反映了物体的长 度和宽度;左视图反映了物体上下、前后的位 置关系,即反映了物体的高度和宽度.由此可得 出三视图之间的投影规律为: 主、俯视图——长对正; 主、左视图——高平齐; 俯、左视图——宽相等.
先根据俯视图确定主视图有 再根据数字确定每列的方块有
列, 个,
主视图有 3 列,第一列的方块有 1 个, 第二列的方块有 2 个,第三列的方块有 1 个, 左视图有 2 列, 第一列的方块有 2 个,
左视图:
第二列的方块有 2 个,
【反思】
1、你能画出一个几何体的三视图吗? 2、你能由三视图得到该几何体吗? 3、你会由“给出数字的俯视图”画 出几何体的主视图、左视图吗?

主视图、左视图、俯视图1

主视图、左视图、俯视图1
从正面看
( 1)
主视图
( 2)
左视图 ( 3) 俯视图
拓展提高 填出下列组合体的个数和三视图
(主视图) (左视图)
( 6 )个正方体
俯视图 ) (
拓展提高 如图是由若干个个小正方体搭成的几 何体, 画出它们的三视图。
(1)
( 2)
主视图
左视图
俯视图
主视图
左视图
俯视图
请你用五个小立方体搭出图示的几何体,
正 (2)画出该几何体的主视图和左视图。 面
22 平方单位) 表面积是____(
A.1个 B.2个 C.3个 D.4个 3、如图,立体图形的主视图是(
B
).
4、(2010 广州市) 长方体的主视图与
俯视图如图所示,则这个长方体的体 积是( C ) A.52 B.32 C.24 D.9 5、(2011 广州市)5个棱长为1的正方体组成如图 的几何体。 (1)该几何体的体积是___( 6 立方单位)
从左面看
从 上 面 看
( 1) 左视图
( 2) 主视图
( 3) 俯视图
拓展提高
(4)桌上放着一个长
从 上 面 看
方体、一个棱锥和一
个圆柱,请说出下面
从左面看
的三幅图分别是什么
视图吗?
(1)
(2)
(3)
主视图
左视图
俯视图
拓展提高
(5)如右图所示的物体,
请说出下面的三幅图分别是
从上面看 从左面看
什么三视图?
几个平面图形来描述。
观察圆柱,从三个方向能看到什么平面图形?
观察四棱锥,从三个方向看到什么?
从三个方向看几种基本立体图形 1.圆柱、圆锥、球

机械制图三视图PPT课件

机械制图三视图PPT课件
作用
能够真实反映物体长、宽、高尺 寸的正投影工程图,是工程界一 种对物体几何形状约定俗成的抽 象表达方式。
投影法分类与特点
中心投影法
所有投射线从同一投影中心出 发的投影方法,物体投影的大 小与物体与投影中心间距离有
关。
平行投影法
所有投射线相互平行的投影方 法,又分为正投影法和斜投影 法。
正投影法
投影线垂直于投影面。
03
俯视图绘制方法与技巧
俯视图观察方向和投影规律
观察方向
从上往下看,与水平面平行。
投影规律
正投影法,物体在投影面上的轮廓线即为俯视图 。
注意点
要考虑到零件的高度和宽度,避免在俯视图中产 生遮挡和重影。
典型零件俯视图示例分析
01
02
03
轴Hale Waihona Puke 零件主要展示轴线的位置和长 度,以及轴上的键槽、孔 等结构。
01
02
轴套类零件
以轴线水平放置作为主视图,并 采用全剖视图画出其内部结构。
03
叉架类零件
叉架类零件形状不规则,结构比 较复杂,需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
尺寸标注
主视图上应标注出零件的全部尺寸,包括定形尺寸、定位尺寸和总体尺寸。标 注尺寸时,应满足正确、完整、清晰和合理等要求。
组合体类型及结构特点分析
组合体类型
01
叠加型、切割型、综合型等
结构特点
02
分析组合体的构成部分及相对位置,了解各部分的几何形状和
尺寸
视图表达
03
根据组合体的结构特点,确定主视图、俯视图和左视图等视图
表达方法
组合体三视图绘制步骤演示

主视图、左视图、俯视图(1)

主视图、左视图、俯视图(1)
2.三视图的特点: 主俯长对正; 主左高平齐; 俯左宽相等.
三 视 图
主视图 左视图 俯视图
例:把如图所示物体 的主视图、左视图、俯视图
的名称填在相应的括号内.
( 左视图)
( 主视图 )
(俯视图 )
练:把如图所示物体的主视图、左视图、 俯视图的名称填在相应的括号内.
( 左视图 ) (主视图) (俯视图 )
练:从三个方向看右图,得到
以下三个图形,请同学们说出 哪一个是主视图? 哪一个是左视图? 哪一个是俯视图?




俯视图
球与正方体的 三视图呢?
左视图
三棱锥与五棱柱 的三视图呢?
主视图
立体图形
平面图形
2.分别画出图中三个物体的主视图、左视图、 俯视图.
(1)
(2)
(3)
解:(1)如图:
主视图
左视图
俯视图
解:(2)如图:
主视图 俯视图
左视图
解:(3)如图:
主视图
左视图
俯视图
看谁画得好
画出左图的主视图、 左视图、俯视图
左视图
主视图
俯视图
1.观察下表中所示的物体,并将看到的图形画入表中.
物体
观察角度
圆柱
(主视图)
从正面看
(左视图)
从左面看
(俯视图)
从上面看
圆锥
棱柱
.
长 高
主视图

左视图
“主俯长对正” “主左高平齐” “左俯宽相等”
从上面看 宽
俯视图
从左面看
从正面看
从左面看
1.从正面、左面、上面看一个 四棱锥,看到的图形分别是什么?

5.4 主视图、左视图、俯视图(1)

5.4 主视图、左视图、俯视图(1)

从 上 面 看
从左面看
(1)
(2)
(3)
从正面看
从左面看
从上面看
观察下表中所示物体,并将看到的图 形填入表中.
从正面看到的图形,称为主视图; 从左面看到的图形,称为左视图; 从上面看到的图形,称为俯视图. 从这三个方向上看到的图形,叫 做这个几何体的三个视图.
如右图所示的物体,你 知道下面的三幅图分别是从 哪个方向看到的吗?你能说 出这三幅视图的名称吗?
从三个方向看
主视图
左视图
俯视图
从正面看
看谁画得好 画出左图的主视图 、左视图、俯视图
主视图
左视图
俯视图
悟一悟
通过以上的实验,你得到什么结论? 从不同的方向观察同一个事物,可能 会看到不同的结果。
你能用一句诗概括这个结论吗? 横看成岭侧成峰, 远近高低各不同。
排一排
A B C
D
E
这是一辆汽车从小明身边经过时拍 下的照片,你能把它们被摄入镜头 的先后顺序排列出来吗?
( 1)
( 2) 主视图
( 3) 俯视图
左视图
小 心 地 试 一 试
如右图所示的三棱柱的 主视图为 (1) ; 俯视图为 (3) ; 左视图为 (2) .
从左面看
从 上 面 看
( 1)
( 2)
( 3)
分别画出图中两个物体的主视图、
左视图、俯视图.
现在桌面上摆放着两个几何体,你能绘 出这组几何体的三视图吗?
排一排
答案:C、B、D、A、E
D E
C
B
A
甲、乙、丙、丁四人分别面对面坐在一个 四边形桌子旁边,桌上一张纸写着数字“9”, 甲说他看到的是“6”,乙说他看到的是“ 丙说他看到的是“ 则下列说法正确的是 ( ) ”, ”,丁说他看到的是“9”,

5-4 主视图、左视图、俯视图(提升训练)(解析版)

5-4 主视图、左视图、俯视图(提升训练)(解析版)

5.4 主视图、左视图、俯视图【提升训练】一、单选题1.如图,是一个由若干个小正方体组成的几何体的从三个方向看到的形状图.则该几何体最少可由()个小正方体组合而成.A.8个B.9个C.10个D.11个【答案】B【分析】由已知中的几何体的三视图,我们可以判断出这个立体图形由一些相同的小正方体构成,其中根据俯视图我们可以判断该立体图形共有3层小正方体组成,然后我们根据正视图和左视图,分别推算每层小正方体的个数,即可得到答案.【详解】解:由已知中的正视图和左视图,我们可得:该立体图形共有3层小正方体组成,由正视图和左视图我们可知,第3层只有一个小正方体,由侧视图我们可知,第1层有6个小正方体,由正视图和左视图我们可知,第2层最少有2个小正方体,故该几何体最少可由1+6+2=9个小正方体组合而成.故选:B.【点睛】本题考查的知识点是由三视图还原实物图,其中准确把握空间几何体的几何特征,建立良好的空间想像能力是解答本题的关键.2.如图所示,是由一些相同的小正方体构成的几何体的三视图,则构成这个几何体的小正方体的个数是()A.5个B.6个C.7个D.8个【答案】D【分析】由主视图易得这个几何体共有2层,由俯视图可得第一层立方体的个数,由主视图和左视图可得第二层立方体的个数,相加即可.【详解】解:由三视图易得最底层有6个正方体,第二层有2个正方体,那么共有6+2=8个正方体组成.故选:D.【点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.3.由一些相同的小正方体组成的几何体从三个方向看得到的形状图,则组成这个几何体的小正方体最多有多少个,最少有多少个.()A.8,7B.9,7C.9,6D.8,6【答案】B【分析】从正视图看两列,从左数第一列三层,第二列二层,从左视图看两行,前行三层,后行两层,从俯视图看,几何体由两行两列组成,第一列前行三个小正方体,后行第二列两个小正方体,其他两个位置最少一个正方体,最多两个正方体即可.【详解】解:从正视图看两列,从左数第一列三层,第二列二层,从左视图看两行,前行三层,后行两层,从俯视图看,几何体由两行两列组成,第一列前行三个小正方体,后行第二列两个小正方体,其他两个位置最少一个正方体,最多两个正方体,组成这个几何体的小正方体最多有3+2+2+2=9个,最少有,3+2+1+1=7个.故选择:B.【点睛】本题考查从不同方向看物体,掌握三视图所看到的图形是解题关键.4.由10个完全相同的小正方体搭成的物体如图所示.如果再添加若干个相同的小正方体之后,所得到的新物体从正面看和从左面看都跟原来的相同,那么这样的小正方体最多还可以添加()个.A.3B.4C.5D.6【答案】B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变,可在最底层第二列第三行加1个,第三列第二行加2个,第三列第三行加1个,即可得最多可以再添加4个小正方体.【详解】解:保持从上面看到的图形和从左面看到的图形不变,最多可以再添加4个小正方体;故选:B.【点睛】本题主要考查了由三视图判断几何体,根据主视图和左视图解答是解题的关键.5.如图是由几个相同的小正方体堆砌成的几何体,从左面看到该几何体的形状图是()A.B.C.D.【答案】A【分析】根据从左边看得到的图形是左视图,可得答案.【详解】解:从左面看到该几何体的形状图是:故选:A.【点睛】本题考查了简单几何体的三视图,从左边看得到的图象是左视图.6.如图的几何体由5个相同的小正方体搭成,从上面看,这个几何体的形状是()A.B.C.D.【答案】D【分析】根据几何体的组成及观察角度求解.【详解】解:从上面看,几何体有两排,每排各两个正方形,并且上排右边多一个正方形,下排左边多一个正方形,根据这个特点,可以得到从上面看,这个几何体的形状是:故选D.本题考查三视图的应用,熟练掌握三视图的意义及观察方法是解题关键.7.如图所示几何体的左视图正确的是()A.B.C.D.【答案】A【分析】找到从几何体的左面看所得到的图形即可,注意所有的看到的棱都应表现在左视图中.【详解】解:从几何体的左面看所得到的图形是:故选:A.【点睛】本题考查了简单几何体的三视图,关键是掌握左视图所看的位置.8.如图所示,左侧的几何体是由若干个大小相同的小正方休组成的,该几何体的主视图(从正:面看)是( )A.B.C.D.【答案】D【分析】根据简单组合体的三视图的意义可得答案,从正面看到的图形是底层有3个,上层的右侧有1个正方形.【详解】解:从这个组合体的正面看到的是两行,从正面看到的图形是底层有3个,上层的右侧有1个正方形,故D故选:D.【点睛】本题考查了简单组合体的三视图,从正面看得到的图形是主视图.9.用棱长为1的小立方体摆成如图所示的几何体,从左面看这个几何体得到的平面图形的面积是()A.3B.4C.5D.6【答案】B【分析】先画出几何体的左视图,再确定小正方形的个数即可解答.【详解】解:几何体的左视图为:面积为:4×1=4故选:B【点睛】考查简单几何体的三视图的画法,主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形.画三视图时还要注意“长对正、宽相等、高平齐”.10.如图是由6个大小相同的小正方体组成的几何体,从上面看到的是()A.B.C.D.【答案】D从上面看到的图形是3行,上面一行1个小正方形靠左,中间一行3个小正方形,下面一行1个小正方形靠右,据此选择即可.【详解】解:从上面看到的图形是3行,上面一行1个小正方形靠左,中间一行3个小正方形,下面一行1个小正方形靠右.故选:D【点睛】此题考查了从不同方向观察物体和几何体,锻炼学生的抽象思维能力.11.“津南”幼儿园的小朋友正在玩搭积木的游戏,小南的城堡已经有26cm高,小开拿了一些A正方体木块和B正方体木块过来帮忙,已知A正方体木块高2cm,B正方体木块高bcm,且A、B两种正方体木块数量相同,小开将所有的木块一块接一块的依次叠加上去,现在量得小南的城堡有40cm高,则所有满足要求的整数b的值的和为()A.12B.15C.16D.17【答案】D【分析】根据题意可知用A、B正方体磊高了14cm,由于数量相同,假设用了k个A正方体和k个B正方体,则可列式(2+b)k=14,然后经过讨论得出结论即可.【详解】解:城堡原来高26cm,现在高40cm,所以,城堡增加了:40-26=14cm则用A、B正方体磊高了14cm,而A正方体木块高2cm,B正方体木块高bcm,设用了k个A正方体和k个B正方体,则有(2+b)k=14①当k=1时,b=14-2=12cm①当k=2时,b=14252-=cm仅有2种符合题意,①12+5=17【点睛】本题考查了立体图形,解题的关键根据立体图形正确得出A、B立方体木块之间的关系.12.一个几何体由若干大小相同的小立方块搭成,如图分别是从它的正面和上面看到的形状图,该几何体最少要用________个立方块搭成,最多要用________个立方块搭成()A.7,12B.8,11C.8,10D.9,13【答案】B【分析】根据题意可以得到该几何体从正面和上面看至少有多少个小立方体,综合考虑即可解答本题.【详解】解:根据主视图、俯视图,可以得出最少时、最多时,在俯视图的相应位置上所摆放的个数如下:最少时:;最多时最少时需要8个,最多时需要11个,故选:B.【点睛】本题考查简单组合体的三视图,在俯视图上相应位置标出所摆放的个数是解决问题的关键.13.用一个平面去截下列几何体,截得的平面图形可能是三角形的有()A.0个B.1个C.2个D.3个【答案】D根据三棱柱、圆锥、圆柱、长方体的形状特点判断即可.【详解】解:用一个平面截下列几何体,截面的形状可能是三角形的是三棱柱、圆锥和长方体.故选:D.【点睛】此题考查的知识点是截一个几何体,关键明确截面的形状既与被截的几何体有关,还与截面的角度和方向有关.对于这类题,最好是动手动脑相结合,亲自动手做一做,从中学会分析和归纳的思想方法.14.如图,是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图,若组成这个几何体的小正方体的个数为n,则n不可能是( )A.9B.10C.11D.12【答案】D【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看,所得到的图形,再根据主视图与俯视图得出答案.【详解】解:根据几何体的主视图和俯视图,可以得出那个主视图看最少5个,那个俯视图看,最左边正方形前后可以有三列,分别有三个,故最多有3×3+2=11个,故不可能为12个,故选:D.【点睛】本题考查了三视图的应用,根据从俯视图看,最左边正方形前后可以有三列,分别有三个从而得出答案是解决问题的关键.15.如图所示的主视图和俯视图,其对应的几何体(阴影所示如图)可以是下列()A.B.C.D.【答案】D【分析】根据几何体的主视图确定A、B、C选项,然后根据俯视图确定D选项即.【详解】解:A、B、D选项的主视图符合题意;C选项的主视图和俯视图都不符合题意,D选项的俯视图符合题意,综上:对应的几何体为D选项中的几何体.故选:D.【点睛】考查由视图判断几何体;由俯视图得到底层正方体的个数及形状是解决本题的突破点.16.某个几何体的主视图、左视图、俯视图分别为长方形、长方形、圆,则该几何体是()A.圆柱B.长方体C.圆锥D.四棱锥【答案】A【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形.【详解】A、圆柱的主视图,左视图都是长方形,俯视图是圆,符合题意;B、长方体的三视图都是长方形,不符合题意;C、圆锥体的主视图,左视图都是等腰三角形,俯视图是圆和中间一点,不符合题意;D、四棱锥的主视图,左视图都是三角形,俯视图是长方形和两条对角线,不符合题意.故选:A【点睛】本题考查了几何体的三种视图,掌握定义是解答此题的关键.17.下列几何体中,左视图与主视图不同的是()A.B.C.D.【答案】C【分析】根据各几何体分别确定其主视图与左视图,即可判断.【详解】A选项:主视图是长方形,左视图也是长方形,故A不符合题意;B选项:主视图是正方形、左视图也是正方形,故B不符合题意;C选项:主视图是梯形,左视图是长方形,故C符合题意;D选项:主视图是三角形,左视图也是三角形,故D不符合题意;故选:C.【点睛】此题考查简单几何体的三视图,会根据几何体分析得出其三视图是解题的关键.18.如图所示,是由8个完全相同的小正方体搭成的几何体.若小正方体的棱长为1,则该几何体的表面积是()A.16B.30C.32D.34【答案】D【分析】首先要数清这个组合体的表面是由几个正方形组成的,再乘以1个正方形的面积即可得到表面积.【详解】+6×2+2)×21=34解:这个组合几何体的表面积为:(5×2+52故选:D.【点睛】考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.19.如图,几何体由6个大小相同的正方体组成,其俯视图...是()A.B.C.D.【答案】C【分析】细心观察图中几何体中正方体摆放的位置,根据俯视图是从上面看到的图形判定则可.【详解】解:从物体上面看,底层是1个小正方形,上层是并排放4个小正方形.故选:C.【点评】本题考查了三视图的知识,俯视图是从物体上面看所得到的图形,解答时学生易将三种视图混淆而错误的选其它选项.20.如图所示的几何体,从正面看到的平面图形是()A.B.C.D.【答案】C【分析】找到从正面看所得到的图形即可,注意所有的看到的棱都应表现在主视图中.【详解】从正面看易得此几何体的主视图是一个梯形.故选:C.【点睛】本题考查了三视图的知识,主视图是从物体的正面看得到的视图.21.如图是由几个相同的正方体搭成的一个几何体,从正面看到的平面图形是()A.B.C.D.【答案】D【分析】根据图形特点,分别得出从正面看每一列正方形的个数,即可得出正面看到的平面图形.【详解】解:从正面看,有三列,第一列有两个正方形,第二列有两个正方形,第三列有一个正方形,D选项符合题意,故选:D.【点睛】本题考查从不同方向看几何体.做此类题,最好是逐列分析每一列中正方形的个数然后组合即可.22.用小立方块搭成的几何体从正面和上面看的视图如图,这个几何体中小立方块的个数不可以是()A.11B.10C.9D.8【答案】A【分析】首先从正视图易得这个几何体共有3层,由俯视图可得第一层正方体的个数;然后再根据主视图可得第二层和第三层最少或最多的正方体的个数,相加即可.【详解】从正面看这个几何体共有3层,由俯视图可得第一层正方体的个数是6个;由主视图可得第二层最多有正方体2个,最少有1个,第三层最多的正方体的个数是2个,最少有1个,①这个几何体中小立方块的个数最多有:6+2+2=10个,最少有:6+1+1=8个,故选:A.【点睛】本题主要考查的是三视图判断几何体,熟练掌握几何体的三视图画法是解题的关键.23.如图是由几个小立方块所搭成的几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数,则这个几何体的左视图为()A.B.C.D.【答案】A【分析】根据各层小正方体的个数,得出三视图中左视图的形状,即可得到答案.【详解】综合三视图,这个几何体中,根据各层小正方体的个数可得:左视图有两列,左边一列有3个正方体,右边一列有2个正方体.故选:A.【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.24.如图所示的物体的左视图是()A.B.C.D.【答案】A【分析】找到从几何体的左面看所得到的图形即可.【详解】解:从左面看,得到的视图是上下摆放的两个正方形,选项A符合题意.故选:A.【点睛】此题主要考查了简单组合体的三视图,关键是掌握左视图所看的位置.25.下面四个立体图形,从正面、左面、上面观察都不可能看到三角形的是()A.B.C.D.【答案】B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看,所得到的图形.依此找到从正面、左面、上面观察都不可能看到三角形的图形.【详解】解:A、主视图为三角形,左视图为三角形,俯视图为三角形,故本选项不符合题意;B、主视图为长方形,左视图为长方形,俯视图为圆,故本选项符合题意;C、主视图为等腰三角形,左视图为等腰三角形,俯视图为圆,故本选项不符合题意;D、主视图为三角形,左视图为三角形,俯视图为有对角线的平行四边形,故本选项不符合题意.故选:B.【点睛】本题重点考查了三视图的定义以及考查学生的空间想象能力.26.如图,是由-些小立方块所搭几何体的三种视图,若在所搭几何体的基础上(不改变原几何体中小立方块的位置),继续添加相同的小立方块最后搭成一个大的长方体,至少还需要添加()个小立方块.A.26B.38C.54D.56【答案】A【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体,再根据搭成的大正方体的共有4×3×3=36个小正方体,即可得出答案.【详解】解:由主视图可知,搭成的几何体有三层,且有4列;由左视图可知,搭成的几何体共有3行;第一层有7个正方体,第二层有2个正方体,第三层有1个正方体,共有10个正方体,①搭在这个几何体的基础上添加相同大小的小正方体,以搭成一个大正方体,①搭成的大正方体的共有4×3×3=36个小正方体,①至少还需要36-10=26个小正方体.故选:A.【点睛】本题考查了学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查,关键是求出搭成的大正方体共有多少个小正方体.27.由6个大小相同的正方体搭成的几何体如图所示,比较从三个不同方向看到的平面图形的面积,则()A.从三个不同方向看到的平面图形的面积一样大B.从正面看到的平面图形面积最小C.从左面看到的平面图形的面积最小D.从上面看到的平面图形的面积最小【答案】C【分析】首先根据立体图形可得俯视图、主视图、左视图所看到的小正方形的个数,再根据所看到的小正方形的个数可得答案.【详解】主视图有5个小正方形,左视图有3个小正方形,俯视图有4个小正方形,从左面看图形面积最小.故选:C.【点睛】本题主要考查了组合体的三视图,关键是注意所有的看到的棱都应表现在三视图中.28.有一个棱长为5的正方体木块,从它的每一个面看都有一个穿透的完全相同的孔(如图中的阴影部分),则这个立体图形的内、外表面的总面积是( )A.192B.216C.218D.225【答案】B【分析】根据三视图得出立体图形的表面积即可.【详解】根据图示可得:八个棱长为2的正方体分别在8个顶角,12个棱长为1的正方体分别在12条棱的中间,所以总面积=(2×2×6)×8+(1×1×6)×12−4×12=216.故选B【点睛】此题考查由三视图判断几何体,关键是根据三视图得出几何体的面积.29.我们知道,面动成体!如图,正方形ABCD边长为3cm,以直线AB为轴将正方形旋转一周所得几何体,从正面看到的形状图的面积是().A.9 cm2B.18 cm2C.9π cm2D.27π cm2【答案】B【分析】以直线AB为轴将正方形旋转一周所得几何体为圆柱,主视图为长方形,面积=底面直径×高.【详解】如图:以直线AB为轴将正方形旋转一周所得几何体为底面半径3cm,高为3cm的圆柱,则主视图的面积是2×3×3=18cm2,故选B.【点睛】本题考查了圆柱的计算,解决本题的难点是得到所得几何体的主视图的形状30.从正面、左面、上面看,所看到的形状图完全相同的几何体是()A.B.C.D.【答案】D【分析】首先,明确圆锥和圆柱的正视图和左视图相同,而和俯视图不同,据此判断A、C答案是否正确;接下来,明确长方体的长宽高不全相同,故其三视图不完全相同,根据正方体的特征可判断三视图情况,据此可得出答案.【详解】A.圆锥从正面和左面看都是三角形,上面看到的是圆形,且圆心有一点,故不正确;B.长方体每个面都是长方形,但是形状不完全一样,因为长方体的长宽高不同,故不正确;C.圆柱从正面和左面看都是矩形,上面看为圆形,故不正确;D.正方体从正面、左面、上面看,所看到的形状图完全相同,都是大小相同的正方形,故正确,故选D【点睛】本题考查的是几何体的三视图,解题的关键在于掌握常见几何体的特征.31.如图所示的几何体是由8个完全一样的正方体组合而成它的左视图是().A.B.C.D.【答案】D【分析】找到从左面看所得到的图形即可.【详解】从左面看,得到左边2个正方形,中间3个正方形,右边1个正方形.故选:D .【点睛】本题考查了从不同方向看几何体,左视图是从物体的左面看得到的视图.32.如图是一个立体图形从左面和上面看到的形状图,这个立体图形是由相同的小正方体构成,这些相同的小正方体的个数最少是 ( )A .4B .5C .6D .7【答案】C【分析】 先根据俯视图和左视图确定底层和第二层正方体的最少个数,最后求和即可.【详解】解:根据俯视图可得:底层正方体最少5个正方体,根据左视图可得:第二层最少有1个正方体;则构成这个立体图形的小正方体的个数最少为5+1=6个.故答案为C .【点睛】本题考查了根据三视图确定立体图形中正方体的个数,具有较好的空间想象能力是解答本题的关键. 33.如图,正方形ABCD 的边长为3cm ,以直线AB 为轴,将正方形旋转一周,所得几何体的主视图的面积是( )A .29cmB .29πcmC .218πcmD .218cm 【答案】D【分析】先确定几何体的主视图,得到边长分别为3cm 、6cm ,再根据面积公式计算得出答案. 【详解】如图,所得几何体的主视图是一个长方形,边长分别为3cm 、6cm , ①所得几何体的主视图的面积是36 =218cm , 故选:D.【点睛】此题考查几何体的三视图,平面图形的面积计算公式,正确理解几何体的三视图是解题的关键. 二、填空题34.如图是由一些棱长为1的小立方块所搭几何体的三种视图.若在所搭几何体的基础上(不改变原几何体中小立方块的位置),继续添加相同的小立方块,以搭成一个长方体,至少还需要______个小立方块.【答案】26 【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体,再根据搭成的大长方体的共有4×3×3=36个小正方体,即可得出答案. 【详解】解:由主视图可知,搭成的几何体有三层,且有4列;由左视图可知,搭成的几何体共有3行; 第一层有7个正方体,第二层有2个正方体,第三层有1个正方体, 共有10个正方体,①搭在这个几何体的基础上添加相同大小的小正方体,以搭成一个大长方体, ①搭成的大长方体的共有4×3×3=36个小正方体, ①至少还需要36−10=26个小正方体.故答案为:26.【点睛】本题考查了学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查,关键是求出搭成的大长方体共有多少个小正方体.35.如图为一个长方体,则该几何体从左面看得到的图形的面积为__________2cm.【答案】15【分析】先判断出左视图的形状,再计算出面积即可.【详解】解:图中的几何体是长方体,左视图是长为5cm,宽为3cm的长方形,(cm2),由长方形的面积公式得长方形的面积为:53=15故答案为:15.【点睛】此题考查了由几何体判断三视图,关键是根据从左面看到的形状图的相关数据得出长方形的面积.36.如图,是一个由若干个小正方体搭成的几何体的主视图与视图,设搭这样的几何体最多需要m块小立方块,最少需要n块小立方块,则m+n=_____.【答案】15【分析】易得这个几何体共有3层,由俯视图可得第一层正方体的个数为4,由主视图可得第二层最少为2块,最多的正方体的个数为3块,第三层只有一块,相加即可.【详解】解:有两种可能;有主视图可得:这个几何体共有3层,由俯视图可得:第一层正方体的个数为4,由主视图可得第二层最少为2块,最多的正方体的个数为3块,第三层只有一块,故:最多m为3+4+1=8个小立方块,最少n为个2+4+1=7小立方块.m+n=15,故答案为:15【点睛】此题主要考查了由三视图判断几何体,关键是掌握口诀“俯视图打地基,正视图疯狂盖,左视图拆违章”就很容易得到答案.37.用若干个大小相同的小立方块搭一个几何体,使得从正面和从上面看到的这个几何体的形状如图所示,则搭出这个几何体至少需要_____个小立方体,最多需要_____个小立方体.【答案】7,10.【分析】易得这个几何体共有2层,由俯视图可得第一层立方体的个数,由主视图可得第二层立方体的可能的个数,相加即可.【详解】解:综合主视图和俯视图,这个几何体的底层有5个小正方体,第二层最少有2个,最多有5个,因此搭成这样的一个几何体至少需要小正方体木块的个数为:5+2=7个,至多需要小正方体木块的个数为:5+5=10个,故答案为:7,10.【点睛】。

七年级数学上 5.4 主视图、左视图、俯视图

七年级数学上 5.4 主视图、左视图、俯视图

主视图
左视图
俯视图
主视图 左视图 俯视图
你能正确地画出下面物体的三视图吗?
主视图 俯视图
左视图
实际上就 是地基!
•主俯长相等 •主左高平齐 •俯左宽相等
主视图 左视图
半圆柱 俯视图
书本第136页“想一想”、 137页“试一试”、 138页练一练2
知道物体的三视图,就 能知道物体的形状!!!
先想一想,再搭一搭
下面为由若干个小立方体搭成的几何体的三个视图, 你能想象出这个几何体的形状吗?请用小立方体搭出相应 的几何体。
主视图 左视图
俯视图
先想一想,再搭一搭
请画出下面所示物体的三视图:
从正面看 从左面看 从上面看
主视图 左视图 俯视图
★主俯长相等 ★主左高平齐 ★俯左宽相等
主视图 左视图 俯视图
平面图形
立体图形
我是一个几何体,你
左看右看、上看下看、前 看后看,看到的都是一个 同样大小的圆,请猜猜看 我是怎样的几何体?

平面图形
立体图形
我是一个几何体,你
主视图 22 12 俯视图
左视图
认真想一想吧!
一个几何体是由若干个小立方块搭成的,下图为它的 三个视图,你能想象出它 俯视图
左视图
(学案58)如图所示,是由若干相同的小正方 体搭成的物体的三视图,那么搭成这个物体的 小正方体的个数是
A、4个 B、5个 C、6个 D、7个
生活中处处有数学!
在一个仓库里堆积着正
方体的货箱若干,要搬运这 些箱子很困难,可是仓库管 主视图 理员要核实一下箱子的数量, 于是就想出一个办法:将这 堆货物的三视图画了出来, 你能根据图中的三视图,帮 他清点一下箱子的数量吗? 俯视图

主视图、左视图、俯视

主视图、左视图、俯视
和识读的基本方法。
学员认为本次课程内容丰富、 实用性强,对于提高空间想 象能力和工程实践能力有很
大帮助。
学员表示在学习过程中遇到了 一些困难,但通过反复练习和 老师指导,逐渐克服了障碍,
取得了进步。
对未来学习建议
建议学员在后续课程中继续加强视图表达和识读方面的训练,提高熟练度和准确性。
建议学员多参加实践活动和项目实训,将所学知识应用到实际工程中,提升实践能 力和综合素质。
3
分析物体结构
通过观察三视图中线条的对应关系,可以分析出 物体的内部结构,如孔洞、凹槽等。
案例分析:复杂物体三视图解读与绘制
案例一
解读复杂机械零件的三视图。通过识别主视图中的轮廓线和内部结构,结合左视图和俯视图的辅助信息,可以准确地 理解零件的形状和尺寸。
案例二
绘制建筑模型的三视图。根据建筑设计图纸中的平面图和立面图,结合建筑的实际需求和规范,可以绘制出准确的主 视图、左视图和俯视图。
建议学员关注行业发展趋势和新技术应用,不断拓展视野和知识面,为未来发展打 下坚实基础。
THANKS FOR WATCHING
感谢您的观看
等。
位置关系
通过俯视图可以确定物体各部分 之间的相对位置关系,如前后、
左右和上下等。
表面结构
俯视图还可以表达物体表面的结 构特征,如凹槽、凸起、孔洞等。
绘制俯视步骤与方法
确定投影方向
选择合适的投影方向,使得物 体的主要特征能够在俯视图中
清晰地表达出来。
绘制轮廓线
根据物体的形状和尺寸,绘制 出俯视图的轮廓线,注意线条 的粗细和比例。
视图作用
视图是工程制图中表达物体形状和大小的重要手段,通过视图可以准确地表达 物体的形状、尺寸和位置关系,为制造、检验和使用提供准确的依据。

七年级数学上册知识讲义-5.4物体的主视图、左视图、俯视图-苏科版

七年级数学上册知识讲义-5.4物体的主视图、左视图、俯视图-苏科版

初中数学物体的主视图、左视图、俯视图精讲精练【考点精讲】1. 人们从不同的方向观察某个物体时,可以看到不同的图形,从正面看到的图形,称为主视图;从左面看到的图形,称为左视图;从上面看到的图形,称为俯视图。

2. 常见几何体的三种视图:(用cabri 3d录制动画,进行讲解)几何体主视图左视图俯视图3. 画出几何体的三种视图:主视图反映了物体的长和高;左视图反映了物体的宽和高;俯视图反映了物体的长和宽;于是主视图和俯视图要做到长对正(即长相等);主视图和左视图要做到高平齐;左视图和俯视图要做到宽相等。

注意:(1)在画三种视图的时候,看得见的部分的轮廓线通常画成实线,看不见的部分的轮廓线通常画成虚线;(2)若没有特殊要求,通常情况下把左视图画在主视图的右边,俯视图画在主视图的下方。

4. 以如图所示的几何体为例,用cabri 3d,录制动画,详细讲解三种视图的画法。

【典例精析】例题1 分别画出下列物体的主视图、左视图和俯视图。

图1 图2 图3 思路导航:按照定义,分别从正面、左面和上面去观察几何体,然后画出看到的平面图形即可。

为了更加直观、形象,也为了培养学生的空间想象能力,录制动画,进行讲解。

答案:图1 所示几何体的主视图、左视图和俯视图如下图所示:俯视图左视图主视图图2 所示几何体的主视图、左视图和俯视图如下图所示: 主视图俯视图左视图图3 所示几何体的主视图、左视图和俯视图如下图所示: 左视图俯视图主视图点评:几何体的主视图、左视图和俯视图的画法及步骤:①确定主视图的位置,并且想象从几何体的正面进行观察,画出主视图;②在主视图的下方画俯视图,并且想象从几何体的正上方进行观察,注意与主视图“长对正”;③在主视图的正右方画左视图,并且想象从几何体的左边进行观察,注意与主视图“高平齐”,与俯视图要做到“宽相等”。

例题2 用若干个棱长为1m 的正方体堆成如图所示的物体(并且将其固定在地面上),现在要用油漆喷涂所有的暴露面,则需要喷涂油漆的总面积是多少?思路导航:分别画出主视图、左视图和俯视图,求出其面积,借助于主视图、左视图和俯视图的面积来求暴露面的面积。

主视图、左视图、俯视图新版

主视图、左视图、俯视图新版
加深图线
按标准规定的线型加深图线,注意图线交接 处应画清。
主视图实例分析
01
实例一
长方体主视图的绘制。首先确定长方体的摆放位置,然后选择适当的比
例和图幅大小,绘制出长方体的主视图,注意标注尺寸和技术要求。
02
实例二
圆柱体主视图的绘制。圆柱体的主视图是一个矩形,需要标注圆柱体的
直径和高度尺寸,同时注明圆柱体的表面粗糙度等技术要求。
从物体的上面向下面投射,画出物体上面 的外形轮廓。
画出内部结构
标注尺寸
根据物体的内部结构特点,在俯视图中用 虚线表示出不可见部分的轮廓。
在俯视图中标注出物体上下方向的尺寸, 以及物体各部分的定位尺寸。
俯视图实例分析
实例一
简单几何体的俯视图。如长方体、圆柱体等简单几何体,其俯视图是一个矩形或圆形,表 示物体上面的形状和大小。
实例一
长方体左视图。长方体的左视 图是一个矩形,表示长方体左
侧面的形状和大小。
实例二
圆柱体左视图。圆柱体的左视 图是一个圆,表示圆柱体左侧 面的形状和大小。
实例三
圆锥体左视图。圆锥体的左视 图是一个三角形,表示圆锥体 左侧面的形状和大小。
实例四
组合体左视图。组合体的左视图由 多个基本形体的左视图组合而成, 表示组合体左侧面的形状和大小。
作用
主视图是表达物体结构形状的重 要视图之一,能够反映物体的主 要形状特征,如物体的长、宽、 高等尺寸信息。
主视图绘制方法
确定主视图的投影方向
选择最能反映物体主要形状特征的方向作为 主视图的投影方向。
绘制底稿
用细实线轻轻画出底稿,注意保持线型清晰、 准确。
布置视图
根据选定的比例和图幅大小,合理布置视图, 留出标注尺寸和写技术要求的空间。

三视图的画法及技巧

三视图的画法及技巧

三视图的画法及技巧贵州省遵义市新蒲新区虾子镇中学:康成舜(563125) 三视图:我们从不同的方向观察同一物体时,可能看到不同的图形。

其中,把从正面看到的图叫做正视图,从左面看到的图叫做侧视图,从上面看到的图叫做俯视图。

三者统称三视图。

本节内容是学生从平面图形过渡到立体图形的一个关键之处。

从概念上看很简单,但让学生动手操作,学生就感到为难了,现在就本人从事数学科教学十几年的经验与大家一起分享。

一、三视图分为主视图、左视图、俯视图二、画一个物体的三视图时,正视图,侧视图,俯视图所画的位置从左边看到的图主视图 左视图 俯视图如图所示,且要符合如下原则:主俯长对正、主左高齐平、左俯宽相等侧视图方向正视图方向高平齐俯视图长对正三、作图步骤侧视图方向正视图方向 1.确定正视图方向3.先画出能反映物体真实形状的一个视图(一般为正视图) 4.运用 原则画出其它视图 5.检查2.布置视图长对正、高平齐、宽相等 要求:俯视图安排在正视图的正下方,侧视图安排在正视图的正右方。

四、例题解析。

例1由一些大小相同的小正方体组成简单的几何体的主视图和俯视图(1)请画出这几何体一种左视图,(2)若组成这个几何体的小正方体的块数为n ,请写出n 的所有可能值。

主俯①左视图有五种情况②n =8、9、10、11例2、如图是小正方体搭成的几何体俯视图,小正方形中的数字 正视图 侧视图俯视图表示该小正方体的个数,请画出它的主视图和左视图。

(主视图)(左视图)例3、已知某棱柱的俯视图如图所示,请试着画出它的主视图和左视图。

本文都是教学中的一些经验之谈,在具体的解题过程中,还需要同学习视具体情况而定。

只要同学们在学习过程中多动手、勤动脑,就没有做不好的题目。

一定要相信自己哦。

主视图、左视图、俯视图(1)

主视图、左视图、俯视图(1)

5.4主视图、左视图、俯视图(1)【教学目标】1.经历从不同方向观察物体的活动过程,发展学生的空间观念.2.了解三个视图的基本概念,会画简单几何体的三个视图.3.在活动过程中,进一步感受立体图形与平面图形之间的关系.【教学重点】会画简单几何体的三个视图.【教学难点】发展学生的空间观念【教学过程】一.引入:我国北宋文学家苏轼曾经写过一首关于山峰的诗:“横看成岭侧成峰,远近高低各不同。

”“不识庐山真面目,只缘身在此山中。

”-----------这首诗表示从不同方向看同一个物体,看到的图形往往是不同的。

二.想一想:1.阅读课本P134中《想一想》说说图5-21中的3幅图分别是从哪个方向看到的?2.如图,桌子上放着一个长方体、一个棱锥和一个圆柱(如左图所示),说出右图所示的三幅图分别是从哪一个方向看到的?【定义】从不同的方向观察某个物体时,可以看到不同的图形。

一般地,我们把从正面看到的图形,称为主视图;(↑)把从左面看到的图形,称为左视图;(→)把从上面看到的图形,称为俯视图. (↓)这3种平面图形我们把它们称为三视图。

(注意:从正面,左面,上面看,都是相对于观察者而言的)【三视图的作用】虽然三视图并不能将复杂物体的内部结构表述清楚,但它能够正确反映物体的长、宽、高,便于人们对简单物体的判断以及在计算面积、体积上都具有重大意义.三.试一试:1.完成课本P135中《做一做》中的第1题以及课本P136中的《练一练》第1题.2.完成课本P135中《试一试》表格中的填空.(圆柱,圆锥,棱柱,棱锥,球,正方体,复合体…)【注意】P138中,主视图反映物体的长度和高度;(左右为长)俯视图反映物体的长度和宽度;(前后为宽)左视图反映物体的高度和宽度;(上下为高)由于三个视图反映的是同一个物体,所以每两个视图之间必有一个相同的度量.即要求三个视图在同一个视角上的元素都要画成相等就行了。

一般情况下,俯视图画在主视图的下面,左视图画在主视图的右面. 但在我们课本中,对位置的要求并不是很严格,只要画完写上相应的视图名称即可。

5-4 主视图、左视图、俯视图(基础训练)(解析版)

5-4 主视图、左视图、俯视图(基础训练)(解析版)

5.4 主视图、左视图、俯视图【基础训练】一、单选题1.如图所示,这是由4个大小相同的小正方体摆成的几何体,从左面看到的几何体的形状图是()A.B.C.D.【答案】C【分析】根据左视图的定义即可得.【详解】解:左视图是指从左面看物体所得到的视图,这个几何体的左视图为,故选:C.【点睛】本题考查了左视图,熟记定义是解题关键.2.在本学期第一章的数学学习中,我们曾经辨认过从正面、左面、上面三个不同的方向观察同一物体时看到的形状图.如图是马老师带领的数学兴趣小组同学搭建的一个几何体,这个几何体由6个大小相同的正方体组成,你认为从左面看到的几何体的形状应该为()A.B.C.D.【答案】B【分析】从左面看到的平面图形是该组合体的左视图,根据看到的平面图形画出左视图即可得到答案.【详解】解:从左面看该组合体,可以看到两列,左起第一列可以看到两个正方形,第二列看到一个正方形,所以该组合体的左视图是:故选:.B【点睛】本题考查的是三视图的含义,掌握左视图的含义是解题的关键.3.由4个完全相同的小正方体组成的立体图形如图所示,则该立体图形的俯视图是()A.B.C.D.【答案】B【分析】直接从上往下看,看到平面图形就是俯视图,选择正确选项即可.解:根据题意,从上面看原图形可得到在水平面上有一个由两个小正方形和两个小长方形组成的长方形.故选:B.【点睛】本题主要考查简单组合体的三视图,掌握俯视图是从上往下看得到的平面图形是解答本题的关键.4.如图是由几个相同的小正方体堆砌成的几何体,从上面..看到该几何体的形状图是()A.B.C.D.【答案】D【分析】根据从上面看得到的图形可得答案.【详解】解:从上面看第一层三个小正方形,第一层两个小正方形,故D正确;故选:D.【点睛】本题考查了从不同方向观察立体图形的方法,解题的关键是熟练掌握三视图的定义.5.如图是由6个大小相同的小立方体搭成的几何体,从左边看这个几何体得到的图形是().A.B.C.D.【答案】B【分析】根据左视图的定义,从左边看该几何体所得到的的图形即可.解:从左面看易得第一层有2个正方形,第二层有2个正方形.故选:B.【点睛】本题考查了三视图的知识.注意左视图是指从物体的左边看物体.6.由5个小立方体搭成如图所示的几何体,从左面看到的平面图形是()A.B.C.D.【答案】D【分析】由题意依据根据从左边看得到的图形是左视图,可得答案.【详解】解:从左边看第一层两个小正方形,第二层右边一个小正方形,故选:D.【点睛】本题考查简单组合体的三视图,注意掌握从左边看得到的图形是左视图.7.如图所示是由七个相同的小正方体堆成的物体,从正面看这个物体的平面图是()A.B.C.D.【答案】A【分析】根据从正面看这个物体的方法,确定各排的数量可得答案.【详解】从正面看这个物体,共有三行,从上到下依次小正方形的个数依次为1,2,3,故选:A.【点睛】本题考查了三视图,结合图形和空间想象力是解题关键.8.如图是由6个相同的小正方体搭成的几何体,则从它的正面看到的几何体的形状是()A.B.C.D.【答案】C【分析】根据几何体直接判断即可.【详解】解:从正面看,底层是三个小正方形,上层左右两边各一个小正方形,故选:C.【点睛】本题考查了简单组合体的三视图,从正面看得到的图形是主视图.9.某同学把图1所示的几何体的三种视图画出如下(不考虑尺寸):在这三种视图中,其正确的是:()A.①①B.①①C.①①D.①【答案】B【分析】细心观察图中几何体摆放的位置,按照所说的方位观察,所有看得见的棱都应表现在三视图中,判定则可.【详解】解:①①都正确,①矩形中上部应该还有一条横线,故选B.【点睛】本题考查了几何体的三种视图,注意所有的看到的棱都应表现在三视图中.本题考查了几何体的三种视图,注意所有的看到的棱都应表现在三视图中.10.从不同方向看某个立体图形得到的平面图形如图所示,则这个立体图形是()A.球B.长方体C.圆锥D.圆柱【答案】C【分析】主视图、左视图、俯视图分别是从物体正面、左面和上面看,即可确定的图形.【详解】解:这个立体图形从上面看是一个圆,从正面和左面看是等腰三角形,所以这个立体图形是圆锥.故选:C【点睛】本题考查了三视图的有关知识,具备一定的空间想象能力是解答关键.11.如图的几何体由6个相同的小正方体组成,从它的左面看到的平面图形是()A.B.C.D.【答案】D【分析】根据简单组合体的三视图的意义,得出从左面看所得到的图形即可.【详解】解:从左面看,得到的图形有两列,其中第1列有两个小正方形,第2列有1个小正方形,因此选项D中的图形比较符合题意,故选:D.【点睛】本题考查简单组合体的三视图,掌握视图的意义是正确解答的前提.12.一个几何体如图所示,它的俯视图是()A.B.C.D.【答案】C【分析】俯视图是从物体上面往下看,所得到的图形即可.【详解】解:从上面看该几何体,得到的是长方形,且中间有一条竖线,因此选项C中的图形,比较符合题意,故选:C.【点睛】本题考查了几何体的三种视图,掌握定义是关键.注意所有的看到的棱都应用实线表现在三视图中,没看见的线用虚线表现在三视图中.13.如图摆放的四个几何体中,从上面看和从正面看看到的图形一定相同的是()A.B.C.D.【答案】C【分析】根据几何体的结构可直接进行求解.【详解】解:A、从上面看是圆,从正面看是长方形,故不符合题意;B、从上面看是有圆心的一个圆,从正面看是三角形,故不符合题;C、从上面看是圆,从正面看是圆,故符合题意;D、从上面看可能是长方形也有可能是正方形,从正面看可能是长方形也有可能是正方形,故不符合题意;故选C.【点睛】本题主要考查从不同方向看几何体,熟练掌握几何体的结构是解题的关键.14.观察下面的立体图形,从正面看到的平面图形是()A.B.C.D.【分析】找到从正面看所得到的图形即可,注意所有的看到的棱和看不见的棱的不同.【详解】解:从正面看是一个矩形,中间有两条竖实线和一条虚线,故选:D.【点睛】本题考查了不同方向看立体图形,解题关键是理解看见的棱用实线,看不见的棱用虚线.15.下列立体图形从正面观察是圆形的是().A.圆锥体B.圆柱体C.正方体D.球体【答案】D【分析】根据三视图的性质得出主视图的形状进而得出答案.【详解】解:A.圆锥从正面看到的图形是三角形,不符合题意;B.圆柱从正面看到的图形是矩形,不符合题意;C.正方体从正面看到的图形是正方形,不符合题意;D.球从正面看到的图形是圆形,符合题意;故选:D.【点睛】本题主要考查了简单几何体的三视图,得出主视图形状是解题关键.16.由6个相同的小正方体搭成的几何体如图所示,则它从正面看到的视图是()A.B.C.D.【分析】根据从正面看得到的图形是主视图,可得答案.【详解】解:从正面看,底层是三个小正方形,上层左边有一个小正方形,故选:D.【点睛】本题考查了简单组合体的三视图,从正面看得到的图形是主视图.17.如图,在下面四种用相同的正方体储物箱堆放在一起的形态中,从正面看到的和从左面看到的图形不相同的是()A.B.C.D.【答案】D【分析】根据三视图的定义解答即可.【详解】解:A、从正面看到的和从左面看到的图形相同,底层是三个小正方形,中层和上层的左边分别是一个小正方形,故本选项不合题意;B、从正面看到的和从左面看到的图形相同,底层是两个小正方形,上层的左边是一个小正方形,故本选项不合题意;C、从正面看到的和从左面看到的图形相同,底层是三个小正方形,上层的左边是一个小正方形,故本选项不合题意;D、从正面看,底层是三个小正方形,上层是两个小正方形;从左面看,底层是三个小正方形,上层的左边是一个小正方形,故本选项符合题意.故选:D.【点睛】本题考查了几何体的三视图,解题的关键是学生的观察能力和对几何体三种视图的空间想象能力.18.如图是某个几何体的展开图,该几何体是()A.三棱柱B.圆锥C.四棱柱D.圆柱【答案】A【分析】侧面为三个长方形,底边为三角形,故原几何体为三棱柱;【详解】观察图形可知,这个几何体是三棱柱;故答案选A.【点睛】本题主要考查了立体图形的张开图,准确分析判断是解题的关键.19.如图是一个由5个相同的正方体组成的立体图形,它的三视图是()A.B.C.D.【答案】D【分析】找到从正面、左面、上看所得到的图形即可,注意所有的看到的棱都应表现在视图中.【详解】解:从正面看此几何体的主视图有两排,从上往下分别有1,3个正方形,上排的正方形在最右边;从左向右看几何体的左视图有二列,从左往右分别有2,1个正方形;俯视图有三列,从上往下分别有3,1个正方形,故选择:D.【点睛】本题考查了三视图的知识,掌握三视图所看的位置和定义.准确把握观察角度是解题关键.20.在下面的四个几何体中,它们各自的左视图与主视图不一样的是()A.正方体B.长方体C.圆柱D.圆锥【答案】B【分析】主视图是从物体的正面看得到的视图,左视图是从物体的左面看得到的视图.分别分析四个选项的左视图和主视图,从而得出结论.【详解】解:A、左视图与主视图都是正方形,故A不符合题意;B、左视图与主视图不相同,分别是正方形和长方形,故B符合题意;C、左视图与主视图都是矩形,故C不符合题意;D、左视图与主视图都是等腰三角形.故D不符合题意.故选:B.【点睛】此题主要考查了简单几何体的三视图,同时考查学生的思考能力和对几何体三种视图的空间想象能力.21.如图是由一些大小相同的小正方体堆成的几何体,则从正面看该几何体所得到的图形是()A.B.C.D.【答案】D【分析】从正面看得到的图形是主视图,据此解题.【详解】解:正视图有2行3列,第1行有3个正方形,第3列有2个正方形,故选项A、B、C均不符合题意,选项符合题意,故选:D.【点睛】本题考查简单组合体的三视图,是重要考点,难度较易,掌握相关知识是解题关键.22.六个大小相同的正方体搭成的几何体如图所示,从正面观察这个图形,得到的平面图形是()A.B.C.D.【答案】B【分析】主视图是从正面看得出的图形,结合所给图形及选项即可得出答案.【详解】解:从正面看得到的平面图形如图所示:故选:B.【点睛】此题考查了简单几何体的三视图,解答本题的关键是掌握主视图的观察位置.23.如图是由若干个棱长为2的小正方体描成的物体的三个视图,则这个物体的体积为()A.48B.56C.64D.72【答案】C【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看,所得到的图形,进而判断图形形状,即可得出小正方体的个数,从而计算出体积.【详解】解:综合三视图,我们可以得出,这个几何模型的底层有6个小正方体,第二层有2个小正方体,因此搭成这个几何体模型所用的小正方体的个数是6+2=8个.①这个几何体的体积是8×23=64,【点睛】本题考查了学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.掌握口诀“俯视图打地基,正视图疯狂盖,左视图拆违章”是解题的关键.24.十个棱长为a的正方体摆放成如图的形状,这个图形的表面积是()A.236a B.36a C.26a D.230a【答案】A【分析】由图形可得该几何体前后左右上下各都有6个小正方形,共36个小正方形,据此可求解该图形的表面积.【详解】解:由题意可得该图形的表面积为各个面的小正方形的面积之和,①该几何体前后左右上下各都有6个小正方形,共36个小正方形,①小正方形的棱长为a,①该图形的表面积为236a;故选A.【点睛】本题主要考查几何体的表面积,熟练掌握几何体的构造是解题的关键.25.如图是医用酒精瓶的示意图,则从上面看得到的图形是()A.B.C.D.【分析】根据从上面看能看到两个圆解答即可.【详解】解:从上面看能看到一个大圆和一个小圆.故选:C.【点睛】此题主要考查了简单几何体的三视图,正确把握观察角度是解题关键.26.若干个相同的小正方体组成的几何体的主视图和俯视图如图所示,则组成这个几何体的小正方体的个数不可能是()A.7B.8C.9D.10【答案】A【分析】根据三视图的知识,易得这个几何体共有2层,2行,3列,先看右边一列的可能的最少或最多个数,再看中间一列正方体的个数,再看左边一列的可能的最少或最多个数,相加即可.【详解】解:综合俯视图和主视图,这个几何体的右边一列最少有3个正方体,最多有4个正方体,中间一列有2个正方体,左边一列最少有3个正方体,最多有4个正方体,所以组成这个几何体的小正方块最多有10块,最少有8块.则组成这个几何体的小正方体的个数不可能是7.故选:A.【点睛】本题考查了由三视图判断几何体,学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.如果掌握口诀“俯视图打地基,正视图疯狂盖,左视图拆违章”就容易得到答案.27.下图是由四个相同的小正方体搭成的一个几何体,从左面看到的几何体的形状图是()A.B.C.D.【答案】D【分析】根据从左面看得到的图形是左视图,可得答案.【详解】解:从左面看第一层①个小正方形,第二层①个小正方形,故D正确;故选则:D.【点睛】本题考查几何体的三视图,掌握各视图的观察位置并掌握图形构成特点是解题的关键.28.如图是从上面看到的几个小立方块搭成几何体的形状图,小正方形中的数字表示在该位置的小立方块的个数,则这个几何体的从正面看到的形状图是()A.B.C.D.【答案】B【分析】根据小立方块的个数,找出主视图即可.【详解】解:根据小立方块的个数可得主视图为:故选:B.【点睛】本题考查三视图,根据小立方体的个数画出主视图是解题的关键.29.如图4个视图中,不是左图的视图是()A.B.C.D.【答案】C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看,所得到的图形.【详解】解:主视图从左往右小正方形的个数依次为:2,1,1,为A ;左视图从左往右小正方形的个数依次为:2,1,为D ;俯视图从左往右小正方形的个数依次为:2,1,1,为B.故选:C.【点睛】本题考查几何体的三种视图,关键是定义的熟练掌握.30.下列四个几何体,从正面和上面看所得到的视图都为长方形的是()A.B.C.D.【答案】B【分析】根据几何体的三视图解答即可.【详解】解:A.圆锥从正面看是三角形和半圆,从上面看是圆,此选项不符合题意;B.长方体从正面看是长方形,从上面看是长方形,此选项符合题意;C.圆柱从正面看是长方形,从上面看是圆,此选项不符合题意;D.此图形从正面看是梯形,从上面看是长方形,此选项不符合题意;故选B.【点睛】本题考查了简单图形的三视图,能正确辨认从正面、上面、左面(或右面)观察到的简单几何体的平面图形是解题的关键.二、填空题31.一个几何体是由一些大小相同的校正方体摆成的,从正面看与从上面看得到的形状如图所示,则组成这个几何体的校正方体最多有_________个【答案】6【分析】易得这个几何体共有2层,由主视图和俯视图可得第一层最多正方体的个数为3块,第二层最多正方体的个数为3块,相加即可.【详解】解:组成这个几何体的小正方块最多有3+3=6块.故答案为:6.【点睛】本题考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.如果掌握口诀“俯视图打地基,主视图疯狂盖,左视图拆违章”就更容易得到答案.32.用棱长为1cm的小正方体,搭成如图所示的几何体,则它的表面积为_____cm2.【答案】22【分析】有顺序的计算上下面,左右面,前后面的表面积之和即可.【详解】解:4×2+3×2+4×2=22(cm2).所以该几何体的表面积为22cm2.故答案为:22.【点睛】此题考查了几何体的表面积计算,解题的关键是分别判断出各个视图中小正方形的个数.33.如图是某几何体从不同方向看到的图形.若从正面看的高为10cm,从上面看的圆的直径为4cm,求这个几何体的侧面积(结果保留π)为_____.【答案】40πcm2【分析】根据题意即可判断几何体为圆柱体,再根据告诉的几何体的尺寸即可求出圆锥的侧面积.【详解】解:观察三视图可得这个几何体是圆柱;①从正面看的高为10cm,从上面看的圆的直径为4cm,①该圆柱的底面直径为4cm,高为10cm,①该几何体的侧面积为2πrh=2π×2×10=40π(cm2).故这个几何体的侧面积(结果保留π)为40πcm2.故答案为:40πcm2.【点睛】本题考查了从不同侧面看几何体及求圆柱的侧面积,确定几何体的形状是解题关键.34.用若干个相同的小立方块搭建一个几何体,使从它的正面和上面看到的图形如图所示,动手搭一搭,最多和最少需要的小立方块相差______个.【答案】5【分析】根据正面看与上面看的图形,得到俯视图中最左的一列都为3层,第2列都为2层,第3列为1层,得到最多共3+3+3+2+2+1=14个小正方体,再根据正面看与上面看的图形,得到俯视图中的第1列只有一处为3层,其余为1层,分三种情况考虑:最底层为3层,中间为3层,上面为3层;第2列只有一处为2层,上面或下面;第3列为1层,最少需要1+1+3+1+2+1=9个小正方体.【详解】解:由题意可得:最多需要14个小正方体,最少需要9个正方体,相差14-9=5个,故答案为:5.【点睛】本题考查几何体的三视图.由几何体的俯视图及小正方形内的数字,可知主视图的列数与俯视图的列数相同,且每列小正方形数目为俯视图中该列小正方形数字中的最大数字.左视图的列数与俯视图的行数相同,且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字.35.如图,是一个由若干个相同的小正方体组成的几何体的三视图,则组成这个几何体的小正方体的个数是_____.【答案】9【分析】根据三视图画出图形,并且得出每列和每行的个数,然后相加即可得出答案.【详解】解:根据三视图可画图如下:则组成这个几何体的小正方体的个数是:1+3+1+1+1+2=9;故答案为:9.【点睛】本题主要考查几何体的三视图,熟练掌握几何体的三视图是解题的关键.36.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示,则搭成该几何体的小正方体的个数最少是________.【答案】3【分析】根据所给出的图形可知这个几何体共有2层,2列,先看第一层正方体可能的最少个数,再看第二层正方体的可能的最少个数,相加即可.【详解】解:仔细观察物体的主视图和左视图可知:该几何体的下面最少要有2个小正方体,上面最少要有1个小正方体,故该几何体最少有3个小正方体组成.故答案为:3.【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查.如果掌握口诀“俯视图打地基,正视图疯狂盖,左视图拆违章”就更容易得到答案.三、解答题37.如图,由几个相同的小正方体搭成一个几何体,请画出这个几何体的三种视图.(在所提供的方格内涂上相应的阴影即可)【答案】见解析.【分析】几何体从正面看有4列,每列小正方形数目分别为1,3,1,1;从左面看有2列,每列小正方形数目分别为3,2;从上面看有4列,每行小正方形数目分别为1,2,1,2,据此作图即可.【详解】解:如图所示:【点睛】本题考查从不同方向看几何体.几何体的三种视图就是从三个方向看到的平面图形.38.如图所示的几何体是由7个相同的小正方体搭成的,请画出这个图形的主视图、左视图和俯视图.【答案】见解析【分析】根据图示,可得该几何体的主视图有3列,从左向右,每列小正方形个数分别为3、2、1;左视图有2列,从左向右,每列小正方形个数分别为3、1;俯视图有2行,每行小正方形个数分别为3、1.【详解】解:根据分析,可得:.【点睛】本题主要考查了物体的三视图的作图,要熟练掌握,解答此题的关键是要明确:物体的主视图、左视图和俯视图分别是从物体的正面、侧面和上面看到的图形.39.画出下面几何体的三视图.【答案】见解析【分析】找到从正面、左面、上面看所得到的图形即可,注意所有的看到的棱都应表现在三视图中.【详解】解:如图所示:【点睛】此题主要考查了三视图的画法,正确掌握三视图之间的数量关系是解决问题的关键.主视图与俯视图长对正,主视图与左视图高平齐,左视图与俯视图宽相等,即长对正,高平齐,宽相等.40.如图,是由若干个完全相同的小正方体组成的一个几何体.请画出这个几何体的三视图;【答案】见解析【分析】由已知条件可知,主视图有3列,每列小正方数形数目分别为3,2,1;左视图有2列,每列小正方形数目分别为3,1;俯视图有3列,每列小正方数形数目分别为2,1,1;据此可画出图形.【详解】解:由题可知:主视图有3列,每列小正方数形数目分别为3,2,1;左视图有2列,每列小正方形数目分别为3,1;俯视图有3列,每列小正方数形数目分别为2,1,1;①所画图如下:.【点睛】本题考查了简单组合体的三视图,掌握三视图的特点是解题的关键.41.一个几何体由大小相同的立方块搭成,从上面看到的形状图如图所示,其中小正方形中的数字表示在该位置的立方块个数.(1)在所给的方框中分别画出该几何体从正面、左面看到的形状图;(2)若允许从该几何体中拿掉部分立方块,使剩下的几何体从上面看到的形状图和原几何体从正面看到的形状图相同,则最多可拿掉___________个立方块.【答案】(1)见解析;(2)5【分析】(1)根据简单组合体三视图的画法画出相应的图形即可;(2)根据主视图、俯视图得出拿去的小正方体的个数.【详解】解:(1)该几何体从正面,从左面看到的图形如图所示:(2)拿掉后,剩下的几何体从正面看到的形状图和原几何体从上面看到的形状图相同,则最多可拿掉5个,故答案为:5.【点睛】本题考查简单几何体的三视图,正确想象出几何体的形状是解题关键,画三视图时注意“长对正,宽相等,高平齐”.42.如图所示是由几个小立方块搭成的几何体从上面看的形状图,请画出这个几何体从正面和从左面看的形状图.。
