单晶生长原理
单晶材料的生长及应用
单晶材料的生长及应用单晶材料是一种高纯度、高质量的材料，由于其结晶形态独特，因此在材料研究、电子设备、光学装置、传感器等领域有着广泛的应用。
本文将从单晶材料的生长及其应用两个方面进行论述。
一、单晶材料的生长单晶材料的生长是制备高纯度、高质量单晶的重要步骤。
通常采用质晶生长法、气相生长法、液相生长法、熔体法等方法进行单晶材料的生长。
1. 质晶生长法质晶生长是通过熔融物料中的慢冷过程而获得单晶。
材料首先被融化，然后在恒定温度下缓慢冷却。
在冷却过程中，熔体的成份逐渐结晶，通过控制结晶速率和温度，使得晶体在相似的晶体学方向上生长，从而获得高质量的单晶。
2. 气相生长法气相生长是通过热分解气体、化学反应、沉积等方式在固定位置上生长单晶。
在气相生长过程中，单晶在半导体材料工业、电子器件及其他光学应用中得到广泛运用。
3. 液相生长法液相生长法是指利用溶剂在有机液相或高熔点固体溶剂中生长单晶。
在液相生长过程中，贵金属及宝石类制品、化学物质、波长选择性钙钛矿、氧化物等单晶特许材料都能被制造。
4. 熔体法熔体法通常是通过熔融材料注入熔体中，在高温条件下快速冷却形成单晶。
在熔体法中，电子金属材料、高冰温超导体、稀土元素及其化合物、金属材料等都能被制造。
二、单晶材料的应用单晶材料在电子学、光学、传感器、医学、材料工业等领域都有广泛的应用。
1. 电子学单晶材料在电子产品及半导体制造行业有广泛的应用。
例如，硅单晶是半导体制造中最常用的单晶材料。
2. 光学单晶材料在光学设备制造等领域有着重要的应用价值。
例如，蓝宝石单晶、铝氧化物单晶等材料都是高品质的激光晶体材料。
3. 传感器单晶材料还可被应用于传感器制造。
例如，压阻式传感器中常用的压电晶体就是一种单晶材料，它能够用来测量压力、重量、温度等参数。
4. 医学单晶材料在医学领域也有着广泛的应用，例如用于人工晶体的制造。
5. 材料工业单晶材料在材料工业中也发挥着重要的作用，例如，金属锆单晶制成的喷气式发动机叶片，能够提高航空和航天领域中的效率。
如何培养单晶

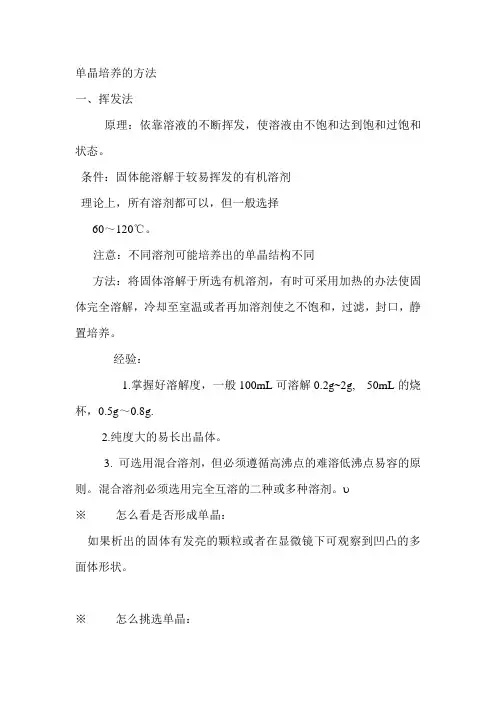

单晶培养的方法一、挥发法原理：依靠溶液的不断挥发，使溶液由不饱和达到饱和过饱和状态。
条件：固体能溶解于较易挥发的有机溶剂理论上，所有溶剂都可以，但一般选择60～120℃。
注意：不同溶剂可能培养出的单晶结构不同方法：将固体溶解于所选有机溶剂，有时可采用加热的办法使固体完全溶解，冷却至室温或者再加溶剂使之不饱和，过滤，封口，静置培养。
经验：1.掌握好溶解度，一般100mL可溶解0.2g~2g, 50mL的烧杯，0.5g～0.8g.2.纯度大的易长出晶体。
3. 可选用混合溶剂，但必须遵循高沸点的难溶低沸点易容的原则。
混合溶剂必须选用完全互溶的二种或多种溶剂。
※怎么看是否形成单晶：如果析出的固体有发亮的颗粒或者在显微镜下可观察到凹凸的多面体形状。
※怎么挑选单晶：不要等溶剂挥发完再挑，一定要在有母液存在下挑单晶，用毛细管将晶体吸出，滴到滤纸上，用针将单晶挑到密封管中，3～5颗即可。
二、扩散法原理：利用二种完全互溶的沸点相差较大的有机溶剂。
固体易溶于高沸点的溶剂，难溶或不溶于低沸点溶剂。
在密封容器中，使低沸点溶剂挥发进入高沸点溶剂中，降低固体的溶解度，从而析出晶核，生长成单晶。
一般选难挥发的溶剂，如DMF,DMSO,甘油甚至离子液体等。
条件：固体在难挥发的溶剂中溶解度较大或者很大，在易挥发溶剂中不溶或难溶。
经验：固体在难挥发溶剂中溶解度越大越好。
培养时，固体在高沸点溶剂中必须达到饱和或接近过饱和。
方法：将固体加热溶解于高沸点溶剂，接近饱和，放置于密封容器中，密封容器中放入易挥发溶剂，密封好，静置培养。
三、温差法原理：利用固体在某一有机溶剂中的溶解度，随温度的变化，有很大的变化，使其在高温下达到饱和或接近饱和，然后缓慢冷却，析出晶核，生长成单晶。
一般，水，DMF, DMSO,尤其是离子液体适用此方法。
条件：溶解度随温度变化比较大。
经验：高温中溶解度越大越好，完全溶解。
推广：建议大家考虑使用离子液体做溶剂，尤其是对多核或者难溶性的配合物。
单晶生长技术
水浴育晶装臵图
降温速度的决定因素
• 晶体的最大透明生长速度，即一定条件下 不产生宏观缺陷的最大生长速度； • 溶解度的温度系数； • 溶液的体积和晶体生长表面积之比（体面 比）。 上述三种因素，不同晶体差别明显，同一 种晶体在生长过程中也在变化。必须从实 际出发，在生长的不同阶段制定不同的降 温计划。
CaCl2 H 2 C4 H 4 O6 4H 2 O CaC4 H 4 O6 4H 2 O 2HCl
• 成功关键：避免过多自发形成晶核 • 优点： 简单地在室温下生长一些难溶或对热敏感的晶体； 晶体支持物是柔软的凝胶，避免了通常溶液法难 以避免的籽晶架或器壁对成长晶体的影响； 不发生对流，环境相对稳定，凝胶可以局部分析， 晶体有规则外形，可直接观察晶体的产生和生长 以及晶体中宏观缺陷的形成或进行掺杂； 缺点：生长速度慢，晶体尺寸小。
杂质
• 人造水晶用天然水晶的碎料作培养体，含 有金属杂质Ge, Cr, Mn, Fe, Mg, Al, Ca, Cu, Ag等。 • 人造水晶中杂质含量随结晶方位不同而不 同（不同面上的吸附不一样）。 • 影响水晶品质的典型杂质还有OH-。OH-对 紫外和红外波段的吸收明显。因此通过检 验人造水晶中的OH-多少可以成为评定水晶 质量的主要手段。
电解溶剂法
• 电解溶剂法是用电解法来分解溶剂，使溶剂处于 饱和状态，只适用于溶剂可以被电解而其产物很 容易从溶液中移去的体系，并要求所培养的晶体 物质在溶液中能导电又不被电解。 • 育晶装臵装有一对铂电极，电解速度由电流密度 控制。 • 溶液搅拌避免浓差极化。溶液表面用流动液层覆 盖以防止溶剂蒸发。 • pH、温度保持稳定。 • 可以在室温下进行，适用于溶解度温度系数较小 的物质，也适用于生长有数种晶相存在，而每种 晶相仅在一定温度范围内才能稳定存在的物质晶 体。例子：KDP型晶体
单晶生长经验
一,挥发法原理:依靠溶液的不断挥发,使溶液由不饱和达到饱和过饱和状态. 条件:固体能溶解于较易挥发的有机溶剂一般丙酮,甲醇,乙醇,乙腈,乙酸乙酯,三氯甲烷,苯,甲苯,四氢呋喃,水等. 理论上,所有溶剂都可以,但一般选择60～120℃. 注意:不同溶剂可能培养出的单晶结构不同方法:将固体溶解于所选有机溶剂,有时可采用加热的办法使固体完全溶解,冷却至室温或者再加溶剂使之不饱和,过滤,封口, 静置培养.经验: 1.掌握好溶解度,一般100mL 可溶解0.2g~2g, υ 2.纯度大的易长出晶体. 3. 可选用混合溶剂,但必须遵循高沸点的难溶低沸点易容的原则.混合溶剂必须选用完全互溶的二种或多种溶剂.二,扩散法原理:利用二种完全互溶的沸点相差较大的有机溶剂.固体易溶于高沸点的溶剂,难溶或不溶于低沸点溶剂. 在密封容器中, 使低沸点溶剂挥发进入高沸点溶剂中, 降低固体的溶解度, 从而析出晶核,生长成单晶. 一般选难挥发的溶剂,如DMF,DMSO,甘油甚至离子液体等.条件:固体在难挥发的溶剂中溶解度较大或者很大,在易挥发溶剂中不溶或难溶. 经验: 固体在难挥发溶剂中溶解度越大越好.培养时,固体在高沸点溶剂中必须达到饱和或接近过饱和.方法: 将固体加热溶解于高沸点溶剂,接近饱和,放置于密封容器中,密封容器中放入易挥发溶剂,密封好,静置培养.三,温差法原理:利用固体在某一有机溶剂中的溶解度,随温度的变化,有很大的变化,使其在高温下达到饱和或接近饱和,然后缓慢冷却,析出晶核,生长成单晶. 一般,水,DMF, DMSO,尤其是离子液体适用此方法.条件:溶解度随温度变化比较大.经验:高温中溶解度越大越好,完全溶解.水热法及溶剂热法的一些经验总结（important）：1.降温过程过快，毫无疑问降温过程是晶体慢慢长大的过程，如果降温过程过快可能会导致得倒晶体结构不好或者直接就是粉末。
2.反应PH值，我不知道大家怎么调PH，因为我反应釜比较多，我调PH一般就是直接加浓HCl或则直接加浓NaOH来进行简单调节。
单晶生长原理
单晶生长原理
单晶生长是一种将物质从非晶态或多晶态转变为单晶态的过程。
在单晶生长过程中，通过控制温度、压力和溶液成分等条件，使得原子或分子按照一定的排列规律逐渐从无序状态转变为有序的单晶结构。
单晶生长的基本原理是利用种子晶体或者某种特定方法形成结晶核，并通过在其上加热或者降低温度、减小溶液浓度等方式提供足够驱动力，使原子或分子从溶液中逐渐沉积在结晶核上，并按照晶格结构进行有序排列。
通过不断增长结晶核的大小和形状，最终得到完整的单晶体。
单晶生长的过程中，温度的控制非常重要。
通常情况下，通过控制温度梯度来驱动晶体生长。
例如，可以在熔融状态下，通过在上部降低温度，使热解的物质逐渐沉积在下部的结晶核上，实现晶体生长。
另外，还可以通过改变溶液中物质的浓度梯度，实现晶体的生长。
此外，除了温度的控制外，还需要控制其他条件，如压力和溶液成分。
在很多情况下，增加压力可以提高晶体生长的速度，并减小生长中的缺陷。
此外，控制溶液中的成分浓度，可以调节晶体生长过程中的化学反应速率，使得晶体生长更加均匀。
总的来说，单晶生长的原理是通过控制温度、压力和溶液成分等条件，使得原子或分子在有序排列的晶格中逐渐沉积，最终形成完整的单晶体结构。
这种生长过程的控制对于获得高质量的单晶体具有至关重要的作用。
sic碳化硅单晶的生长原理
SIC碳化硅单晶的生长原理引言碳化硅（SiC）是一种重要的半导体材料，具有优异的物理和化学性质。
它在高温、高电压和高频率等条件下表现出良好的性能，因此被广泛应用于功率电子器件、射频器件、光电器件等领域。
SIC碳化硅单晶是制备这些器件的基础材料之一。
本文将详细解释SIC碳化硅单晶的生长原理，包括基本原理、生长方法和生长过程控制。
基本原理SIC碳化硅单晶的生长基于石墨化学气相沉积（CVD）方法。
在CVD过程中，使用含有Si和C原子的气体在高温下反应生成SIC单晶。
基本的生长反应方程如下所示：SiH4(g) + CH4(g) → SiC(s) + 2H2(g)在这个反应中，SiH4是硅源，CH4是碳源，SiC是沉积在衬底上的SIC碳化硅单晶，H2是副产物。
生长方法SIC碳化硅单晶的生长方法主要有两种：物理气相沉积（PVD）和化学气相沉积（CVD）。
物理气相沉积（PVD）物理气相沉积是通过在真空环境中加热SIC源材料，使其蒸发并沉积在衬底上。
这种方法的优点是生长速度快、晶体质量高，但需要高真空设备。
化学气相沉积（CVD）化学气相沉积是通过在高温下使含有Si和C原子的气体反应生成SIC单晶。
CVD方法可以分为低压CVD（LPCVD）和化学汽相沉积（VPE）两种。
•低压CVD：在低压条件下，将硅源和碳源气体引入反应室，通过热解反应生成SIC单晶。
这种方法的优点是生长速度较快、晶体质量高，但需要高真空设备。
•化学汽相沉积：在大气压下，将硅源和碳源气体引入反应室，通过热解反应生成SIC单晶。
这种方法的优点是设备简单、制备成本低，但生长速度较慢、晶体质量较差。
生长过程控制SIC碳化硅单晶的生长过程需要控制多个参数，包括温度、气体流量、压力等。
温度控制温度是影响SIC碳化硅单晶生长速度和质量的重要参数。
一般来说，较高的温度有利于生长速度的提高，但过高的温度会导致晶体质量下降。
因此，需要根据具体的生长需求选择合适的温度。
lec砷化镓单晶生长技术
lec砷化镓单晶生长技术
LEC砷化镓单晶生长技术是一项重要的半导体材料制备技术，具有广泛的应用前景。
该技术可以制备高质量、高晶格匹配性的砷化镓单晶材料，用于制造高性能的光电器件和微电子器件。
本文将从生长原理、生长方法和应用领域三个方面，介绍LEC砷化镓单晶生长技术的相关内容。
一、生长原理
LEC砷化镓单晶生长技术是利用液相外延的原理，通过在熔融状态下控制溶液中溶质浓度和温度梯度，使砷化镓单晶材料从溶液中生长出来。
在生长过程中，通过控制砷化镓溶液的温度和成分，可以控制生长出的单晶材料的性质和质量。
二、生长方法
LEC砷化镓单晶生长技术主要有静态法和动态法两种方法。
静态法是将砷化镓溶液放置在石英坩埚中，通过加热使溶液达到熔点后，将衬底缓慢地浸入溶液中，使砷化镓单晶逐渐生长。
动态法是将砷化镓溶液注入到石英坩埚中，通过旋转坩埚或搅拌溶液，使溶液中的溶质均匀分布，然后将衬底缓慢地浸入溶液中，使砷化镓单晶生长。
三、应用领域
LEC砷化镓单晶材料具有优异的电学和光学性能，广泛应用于光电器件和微电子器件的制造。
在光电器件方面，砷化镓单晶材料可以
制作高效的太阳能电池、高亮度LED和激光器等。
在微电子器件方面，砷化镓单晶材料可以用于制造高速、高功率的场效应晶体管和集成电路等。
总结：
通过静态法和动态法两种生长方法，LEC砷化镓单晶技术可以制备出高质量、高晶格匹配性的砷化镓单晶材料。
这种材料在光电器件和微电子器件领域具有广泛的应用前景。
随着科技的不断发展，LEC砷化镓单晶生长技术将进一步推动光电子和微电子领域的发展，并为人们的生活带来更多便利和创新。
单晶材料的制备方法介绍
单晶材料的制备方法介绍单晶材料，指的是具有完全单一晶体结构的材料，其晶粒呈现为整体性完整的晶体。
这种材料的制备方法包括单晶增长法、气相转化法和物理气相沉积法等。
下面将对这些方法进行详细的介绍。
（一）单晶增长法单晶增长法是目前制备单晶材料最常用的方法之一、其主要原理是通过液相或气相中的原料溶液或气体在晶体表面上沉积，并利用材料的热和质量迁移，使晶体逐渐增长，最终形成单晶。
1.液相法液相法是一种常见的制备单晶材料的方法。
其主要过程包括晶种的培养、溶液配制、溶解和淬火等步骤。
首先，选择一个适合的晶种，在高温下使晶种与溶液接触，晶种逐渐增大。
然后，配制溶液，将材料溶解于溶剂中，形成适合生长晶体的溶液。
接下来，将晶种放入溶液中，通过控制温度和溶液浓度等参数，晶体逐渐从溶液中生长出来。
最后，取出晶体并进行淬火处理，使其冷却到室温。
2.气相法气相法是一种通过蒸发气体使晶体逐渐生长的方法。
其主要过程包括晶种选择、反应气体制备、晶种遗忘和生长阶段等步骤。
首先，选择一个合适的晶种，将其放入反应器中。
然后，制备反应气体，根据晶体材料的要求选择适当的气体进行气相反应。
接下来，将反应气体通过外部加热的方式在晶体表面进行蒸发，晶体逐渐生长。
最后，取出晶体并进行后续处理。
（二）气相转化法气相转化法是一种通过气体中的化学反应在晶体表面上形成单晶的方法。
其主要过程包括原料选择、反应条件控制、晶体生长和后续处理等步骤。
首先，选择适合的原料，在高温高压下使其在气氛中发生化学反应。
然后，通过控制反应条件，使得反应物在晶体表面发生转化反应，逐渐形成单晶。
接下来，将晶体取出并进行后续处理，例如清洗和退火等。
（三）物理气相沉积法物理气相沉积法是一种利用物理沉积技术制备单晶材料的方法。
其主要过程包括蒸发源制备、蒸发和沉积等步骤。
首先，制备一个蒸发源，将所需材料放入蒸发源中。
然后，通过加热蒸发源，使其产生气态物质。
接下来，将气态物质从蒸发源中输送到晶体表面，通过沉积在晶体表面上，逐渐形成单晶。
sic碳化硅单晶的生长原理
sic碳化硅单晶的生长原理碳化硅（Silicon Carbide，SiC）是一种优秀的半导体材料，具有高温、高电压和高频率特性，是发展功率电子和射频器件的重要材料之一。
为了研究和应用碳化硅，需要大量高质量的碳化硅单晶材料。
本文将介绍碳化硅单晶的生长原理。
碳化硅单晶的生长方法有多种，包括半导体硅碳在高温下热解生长、低压化学气相沉积（LPCVD）、物理气相沉积（PVD）等。
其中，半导体硅碳热解生长法是最常用的一种方法。
在半导体硅碳热解生长法中，首先需要将硅源和碳源混合，在高温下热解生成SiC原料。
硅源一般使用单质硅（Si），碳源可以选择甲烷（CH4）、乙烯（C2H4）等有机碳源。
在反应室中，通过适当的比例和流量控制，将硅源和碳源送入到硅化炉中加热，使其发生化学反应。
在一定的温度、压力和气氛条件下，硅源和碳源会反应生成SiC颗粒。
随后，SiC颗粒在硅化炉中不断堆积并长大，最终形成大尺寸的碳化硅单晶。
这个过程中，需要控制温度、压力和气氛等参数，以及在硅化炉中添加合适的衬底材料，来保证单晶的高质量生长。
同时，还需要控制SiC颗粒的大小和生长速度，以获得均匀一致的单晶。
在生长过程中，热解生成的SiC颗粒会沉积在衬底上，并在衬底表面层层生长。
由于SiC的熔点较高（约为2700℃），温度通常要高于熔点，使其颗粒能够在固相状态下生长。
此外，还需要保持适当的压力，以避免颗粒聚集或散开过快。
碳化硅单晶的生长速度一般较慢，通常在0.1-1 mm/h之间。
为了获得大尺寸和高质量的单晶，需要进行多次生长和退火处理。
多次生长可以提高单晶的大小和质量，退火则可以消除生长过程中的缺陷和应力，使单晶更加完整和稳定。
总之，碳化硅单晶的生长是一个复杂的过程，涉及多个参数和控制条件。
通过适当的控制，可以获得大尺寸、高质量的碳化硅单晶，为碳化硅材料在功率电子和射频器件等领域的应用提供重要的支持。
碳化硅（Silicon Carbide，SiC）是一种兼具较高导电性和较高耐高温特性的材料，因此在功率电子和高频电子器件领域有着广泛的应用前景。
单晶培养的方法
几种培养单晶的方法和大家共享单晶培养的方法一、挥发法原理：依靠溶液的不断挥发，使溶液由不饱和达到饱和过饱和状态。
条件：固体能溶解于较易挥发的有机溶剂一般丙酮、甲醇、乙醇、乙腈、乙酸乙酯、三氯甲烷、苯、甲苯、四氢呋喃、水等。
理论上，所有溶剂都可以，但一般选择沸点在60～120℃。
注意：不同溶剂可能培养出的单晶结构不同二、扩散法原理：利用二种完全互溶的沸点相差较大的有机溶剂。
固体易溶于高沸点的溶剂，难溶或不溶于低沸点溶剂。
在密封容器中，使低沸点溶剂挥发进入高沸点溶剂中，降低固体的溶解度，从而析出晶核，生长成单晶。
一般选难挥发的溶剂，如DMF，DMSO，甘油甚至离子液体等。
条件：固体在难挥发的溶剂中溶解度较大或者很大，在易挥发溶剂中不溶或难溶。
三、温差法原理：利用固体在某一有机溶剂中的溶解度，随温度的变化，有很大的变化，使其在高温下达到饱和或接近饱和，然后缓慢冷却，析出晶核，生长成单晶。
一般，水，DMF, DMSO,尤其是离子液体适用此方法。
条件：溶解度随温度变化比较大。
经验：高温中溶解度越大越好，完全溶解。
推广：建议大家考虑使用离子液体做溶剂，尤其是对多核或者难溶性的配合物。
四、接触法原理：如果配合物极易由二种或二种以上的物种合成，选择性高且所形成的配合物很难找到溶剂溶解，则可使原料缓慢接触，在接触处形成晶核，再长大形成单晶。
一般无机合成，快反应使用此方法。
方法：1.用U形管，可采用琼脂降低离子扩散速度。
2.用直管，可做成两头粗中间细。
3.用缓慢滴加法或稀释溶液法（对反应不很快的体系可采用）4.缓慢升温度（对温度有要求的体系适用）经验：原料的浓度尽可能的降低，可以人为的设定浓度或比例。
0.1g～0.5g的溶质量即可。
五、高压釜法原理：利用水热或溶剂热，在高温高压下，是体系经过一个析出晶核，生长成单晶的过程，因高温高压条件下，可发生许多不可预料的反应。
方法：将原料按组合比例放入高压釜中，选择好溶剂，利用溶剂的沸点选择体系的温度，高压釜密封好后放入烘箱中，调好温度，反应1～4小时均可。
钙钛矿 单晶 生长
钙钛矿单晶生长钙钛矿是一种重要的功能材料，其单晶生长方法备受关注。
本文将介绍钙钛矿单晶生长的基本原理、常见的生长方法以及相关应用领域。
1. 基本原理钙钛矿是一种具有ABX3结构的晶体，其中A和B位是金属离子，X位是阴离子。
在钙钛矿单晶生长过程中，通过控制原料的成分和生长条件，使得A、B和X离子按照一定比例有序排列，从而形成完整的钙钛矿晶体结构。
2. 常见的生长方法（1）溶液法生长：溶液法是最常用的钙钛矿单晶生长方法之一。
一般采用热溶液法或溶胶-凝胶法。
通过控制溶液中金属离子的浓度、温度和pH值等参数，使其达到成核和生长所需条件，最终获得单晶。
（2）气相法生长：气相法生长适用于高温条件下的钙钛矿单晶生长。
一般采用化学气相沉积（CVD）或物理气相沉积（PVD）方法。
通过在适当的气氛中使金属元素或化合物发生热解、氧化还原等反应，形成单晶薄膜或大体积单晶。
（3）浮区法生长：浮区法是一种常用的大体积钙钛矿单晶生长方法。
通过在熔体中引入悬浮的种子晶体，在控制的温度梯度和熔融区域中，通过溶质扩散和迁移使种子晶体逐渐生长，最终得到大型单晶。
3. 相关应用领域由于钙钛矿具有优异的光电性能和电化学性能，广泛应用于太阳能电池、光电转换器件、催化剂、传感器等领域。
通过精确控制钙钛矿单晶的生长，可以获得具有高效率和稳定性能的器件。
总之，钙钛矿单晶生长是一项重要且具有挑战性的工作。
通过选择合适的生长方法、优化生长条件，可以获得高质量、大尺寸的钙钛矿单晶。
钙钛矿的应用前景广阔，有望在能源、光电子等领域发挥重要作用。
物理气相传输法(pvt法)生长单晶
物理气相传输法（pvt法）生长单晶下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!物理气相传输法（PVT法）生长单晶引言物理气相传输法（PVT法）是一种生长单晶材料的常用方法。
列出从熔体制备单晶、非晶的常用方法
列出从熔体制备单晶、非晶的常用方法熔体制备单晶、非晶的常用方法有很多种。
在下面，我将为您列举其中的几种常见的方法，并详细介绍每种方法的工作原理和应用领域。
1.单晶生长法单晶生长法是制备单晶材料的主要方法之一。
它通过在熔融状态下，控制晶种在熔体中生长，形成完整、连续的单晶结构。
单晶生长法包括多种不同的技术，以下是其中几种典型的方法：-熔体区域凝固法（Bridgman法）：该方法是将熔体置于一个具有渐变温度的石英管内，通过不断改变温度梯度的位置，使晶体从高温端逐渐生长到低温端，最终得到完整的单晶。
该方法适用于制备大型晶体。
-悬浮溶液法（Czochralski法）：该方法是将晶种浸入熔体中，然后缓慢提拉出来，使晶体从熔体中生长。
该方法适用于制备高纯度、大尺寸的单晶，常用于半导体、光学晶体等领域。
-水热法：该方法是在高温高压的水热条件下，将溶液的成分通过反应生成晶体。
该方法广泛应用于无机无机晶体的制备，如金属氧化物、硫化物等。
2.溶液法合成非晶材料溶液法是制备非晶材料的常见方法之一。
它通过将溶液中的材料逐步干燥，形成非晶态结构。
以下是几种常见的溶液法制备非晶材料的方法：-快速淬火法：该方法是将液态的材料迅速冷却至室温，使其无法形成晶体结构。
该方法适用于多种材料，如金属、聚合物等。
-凝胶法：该方法是将溶液中的成分通过凝胶形成非晶态结构。
凝胶可以通过化学反应、溶剂挥发等方式形成。
该方法适用于制备高纯度、纳米尺寸的非晶材料。
-电化学法：该方法利用电流在电解质溶液中引起的离子聚集现象，使材料形成非晶态结构。
该方法常用于金属、合金的制备。
3.其他方法除了上述的单晶生长法和溶液法外，还有其他一些方法可以制备单晶、非晶材料，如：-物理气相沉积（PVD）：该方法通过将材料蒸发或溅射到基板上，形成单晶结构。
该方法适用于金属、合金、薄膜等材料的制备。
-化学气相沉积（CVD）：该方法通过气相中的化学反应，使材料沉积在基板上形成单晶结构。
单晶长大的原理
单晶长大的原理单晶生长是一种将溶液或熔体中的一个组分沉积在单一晶体种子上的过程。
通过这个过程，可以制备出各种材料的高质量和大尺寸的单晶。
单晶材料广泛应用于电子、光电、光学、化学、生物和医学等领域。
单晶的质量和形状决定了材料的性能，因此单晶生长技术对于材料研究和应用具有重要意义。
单晶生长的原理涉及到晶体的核形成、生长和成长过程。
下面我将详细介绍这三个过程。
首先是核形成。
当材料的过饱和度达到一定程度时，晶芯就会在溶液或熔体中形成。
过饱和度是指溶液中某一组分的浓度超过了平衡浓度的程度。
过饱和度越高，晶核形成的机会越多。
晶芯的形状和尺寸对于单晶生长非常重要。
晶核的形成可以通过两种方式：异质核与同质核。
异质核发生在晶体表面、容器表面或杂质上，这是因为这些位置有较高的过饱和度。
同质核发生在溶液或熔体中，这需要较高的能垒和较长的时间。
然后是晶体生长。
晶核形成后，晶体结构会沿着一定的方向生长，将溶液或熔体中的组分吸附到晶核上。
晶体生长一般分为表面生长和体积生长两种方式。
表面生长是指溶质从溶液或熔体中被吸附到晶体的表面上，沿着晶面方向扩展。
这个过程受到晶面的几何形状和溶液性质的影响。
晶体的表面形态决定了晶体的外形和表面特性。
体积生长是指溶质沉积在晶体内部，通过晶体内部的扩散和质量传递来增长晶体的体积。
溶质从溶液或熔体中向晶体内部扩散，并在晶界附近的溶解区域重新结晶。
晶体的体积生长速率与扩散速率、溶解速率和晶界的运动速率相关。
最后是晶体成长。
晶体成长是晶体在朝向最大的过饱和度变化方向生长，吸收溶液或熔体中的溶质使晶体增长。
晶体成长速率与过饱和度、溶质浓度、温度、质量传递速率等因素有关。
通过调控这些因素，可以控制晶体的尺寸、形态和品质。
单晶生长技术有多种方法，包括溶液生长、熔体生长、气相生长和固相生长等。
每种方法都有其特点和适用范围。
例如，溶液生长适用于溶解度较高的物质，熔体生长适用于高熔点的物质，气相生长适用于易挥发的物质等。
CZ法单晶生长原理及工艺流程
CZ法单晶生长原理及工艺流程CZ法（Czochralski法）是单晶生长的一种常用方法，广泛应用于半导体材料的制备过程中。
本文将详细介绍CZ法的工作原理以及工艺流程。
CZ法的工作原理如下：1.准备工作：准备一块高纯度的多晶硅原料，并在其表面涂布一层助熔剂。
然后，将原料放入一个石英坩埚中。
2.熔化过程：将石英坩埚放入坩埚炉中，升高温度以熔化硅原料。
同时，通过坩埚底部的加热元件产生的热量，将熔融的硅原料保持在一定的温度。
3.指定晶向：在熔化的硅原料表面，放置一个指定晶向的晶体种子。
晶体种子通常是一个高纯度的单晶硅。
通过仔细控制晶体种子的摆放角度和旋转速度，从而决定新生长单晶的晶向。
4.拉扩晶体：缓慢下拉晶体种子，同时使晶体种子保持旋转。
晶体种子下拉的速度和旋转的速度需要精确控制，以确保逐渐形成一个高纯度的单晶硅。
同时，通过在坩埚底部和顶部分别加热和冷却，控制熔液的温度梯度，促使晶体的生长。
5.冷却固化：当晶体生长到一定大小时，停止加热并逐渐冷却晶体。
冷却过程中，晶体会逐渐固化并形成一个完整的单晶。
CZ法的工艺流程如下所示：1.原料准备：准备高纯度的多晶硅原料，通常通过化学分析和物理检验等方式确认其纯度。
2.石英坩埚处理：对石英坩埚进行处理，以确保其纯度。
首先，将石英坩埚清洗，并在高温下进行退火处理，以去除杂质和氧化物。
3.加热和熔化：将硅原料放入石英坩埚中，并将其放入坩埚炉中加热。
逐渐提高温度，直到硅原料完全熔化。
4.控制晶向：在熔融的硅原料表面放置单晶硅种子，通过旋转和倾斜种子，以确定新生长单晶的晶向。
5.拉扩晶体：缓慢下拉晶体种子，并保持旋转。
通过精确控制下拉速度和旋转速度，以及坩埚底部和顶部的加热和冷却，控制熔液的温度梯度，促使晶体的生长。
6.冷却固化：当晶体生长到一定大小时，停止加热并逐渐冷却晶体。
冷却过程中，晶体逐渐固化并形成一个完整的单晶。
7.后处理：根据需要，对生长好的单晶进行切割和抛光等后处理工艺，以得到符合要求的单晶。
sic碳化硅单晶的生长原理
sic碳化硅单晶的生长原理
碳化硅单晶的生长原理可以简单地描述如下：
1. 利用高纯度的碳化硅原料，通常采用SiC原料坩埚进行加热融化处理。
2. 在加热过程中，通过控制温度梯度和化学气相传输，使得融化的碳化硅原料中存在过饱和度。
3. 过饱和度使得碳化硅原料在合适的条件下开始形成凝固核心。
这些凝固核心作为生长种子，可以是碳化硅晶体的微小颗粒。
4. 通过降低温度和控制化学气相传输使得凝固核心周围的融化材料逐渐结晶生长，并形成碳化硅单晶。
5. 在生长过程中，还需要控制温度、气压和气氛等参数，以确保单晶的质量和外观。
总的来说，碳化硅单晶的生长原理是通过过饱和度和适当的条件来控制碳化硅晶体凝固核心的形成，并在凝固核心周围生长形成单晶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直拉法：直拉法即切克老斯基法（Czochralski: Cz), 直拉法是半导体单晶生长用的最多的一种晶体生长技术。
直拉法单晶硅工艺过程－引晶：通过电阻加热，将装在石英坩埚中的多晶硅熔化，并保持略高于硅熔点的温度，将籽晶浸入熔体，然后以一定速度向上提拉籽晶并同时旋转引出晶体；－缩颈：生长一定长度的缩小的细长颈的晶体，以防止籽晶中的位错延伸到晶体中；－放肩：将晶体控制到所需直径；－等径生长：根据熔体和单晶炉情况，控制晶体等径生长到所需长度；－收尾：直径逐渐缩小，离开熔体；－降温：降底温度，取出晶体，待后续加工直拉法－几个基本问题最大生长速度晶体生长最大速度与晶体中的纵向温度梯度、晶体的热导率、晶体密度等有关。
提高晶体中的温度梯度，可以提高晶体生长速度；但温度梯度太大，将在晶体中产生较大的热应力，会导致位错等晶体缺陷的形成，甚至会使晶体产生裂纹。
为了降低位错密度，晶体实际生长速度往往低于最大生长速度。
熔体中的对流相互相反旋转的晶体（顺时针）和坩埚所产生的强制对流是由离心力和向心力、最终由熔体表面张力梯度所驱动的。
所生长的晶体的直径越大（坩锅越大），对流就越强烈，会造成熔体中温度波动和晶体局部回熔，从而导致晶体中的杂质分布不均匀等。
实际生产中，晶体的转动速度一般比坩锅快1-3倍，晶体和坩锅彼此的相互反向运动导致熔体中心区与外围区发生相对运动，有利于在固液界面下方形成一个相对稳定的区域，有利于晶体稳定生长。
生长界面形状（固液界面）固液界面形状对单晶均匀性、完整性有重要影响，正常情况下，固液界面的宏观形状应该与热场所确定的熔体等温面相吻合。
在引晶、放肩阶段，固液界面凸向熔体，单晶等径生长后，界面先变平后再凹向熔体。
通过调整拉晶速度，晶体转动和坩埚转动速度就可以调整固液界面形状。
生长过程中各阶段生长条件的差异直拉法的引晶阶段的熔体高度最高，裸露坩埚壁的高度最小，在晶体生长过程直到收尾阶段，裸露坩埚壁的高度不断增大，这样造成生长条件不断变化（熔体的对流、热传输、固液界面形状等），即整个晶锭从头到尾经历不同的热历史：头部受热时间最长，尾部最短，这样会造成晶体轴向、径向杂质分布不均匀。
直拉法－技术改进：一，磁控直拉技术1，在直拉法中，氧含量及其分布是非常重要而又难于控制的参数，主要是熔体中的热对流加剧了熔融硅与石英坩锅的作用，即坩锅中的O2, 、B、Al等杂质易于进入熔体和晶体。
热对流还会引起熔体中的温度波动，导致晶体中形成杂质条纹和旋涡缺陷。
2，半导体熔体都是良导体，对熔体施加磁场，熔体会受到与其运动方向相反的洛伦兹力作用，可以阻碍熔体中的对流，这相当于增大了熔体中的粘滞性。
在生产中通常采用水平磁场、垂直磁场等技术。
3，磁控直拉技术与直拉法相比所具有的优点在于：减少了熔体中的温度波度。
一般直拉法中固液界面附近熔体中的温度波动达10 C以上，而施加0.2 T 的磁场，其温度波动小于 1 ℃。
这样可明显提高晶体中杂质分布的均匀性，晶体的径向电阻分布均匀性也可以得到提高；降低了单晶中的缺陷密度；减少了杂质的进入，提高了晶体的纯度。
这是由于在磁场作用下，熔融硅与坩锅的作用减弱，使坩锅中的杂质较少进入熔体和晶体。
将磁场强度与晶体转动、坩锅转动等工艺参数结合起来，可有效控制晶体中氧浓度的变化；由于磁粘滞性，使扩散层厚度增大，可提高杂质纵向分布均匀性；有利于提高生产率。
采用磁控直拉技术，如用水平磁场，当生长速度为一般直拉法两倍时，仍可得到质量较高的晶体。
4，磁控直拉技术主要用于制造电荷耦合（CCD）器件和一些功率器件的硅单晶。
也可用于GaAs、GaSb 等化合物半导体单晶的生长。
连续生长技术为了提高生产率，节约石英坩埚（在晶体生产成本中占相当比例），发展了连续直拉生长技术，主要是重新装料和连续加料两中技术：1，重新加料直拉生长技术：可节约大量时间（生长完毕后的降温、开炉、装炉等），一个坩埚可用多次。
2，连续加料直拉生长技术：除了具有重新装料的优点外，还可保持整个生长过程中熔体的体积恒定，提高基本稳定的生长条件，因而可得到电阻率纵向分布均匀的单晶。
连续加料直拉生长技术有两种加料法：连续固体送料和连续液体送料法。
液体覆盖直拉技术：是对直拉法的一个重大改进，用此法可以制备多种含有挥发性组元的化合物半导体单晶。
主要原理：用一种惰性液体（覆盖剂）覆盖被拉制材料的熔体，在晶体生长室内充入惰性气体，使其压力大于熔体的分解压力，以抑制熔体中挥发性组元的蒸发损失，这样就可按通常的直拉技术进行单晶生长。
对惰性液体（覆盖剂）的要求：- 密度小于所拉制的材料，既能浮在熔体表面之上；对熔体和坩埚在化学上必须是惰性的，也不能与熔体混合，但要能浸云晶体和坩埚；熔点要低于被拉制的材料且蒸气压很低；- 有较高的纯度，熔融状态下透明。
广泛使用的覆盖剂为B2O3: 密度1.8 g/cm3，软化温度450C，在1300 C时蒸气压仅为13 Pa，透明性好，粘滞性也好。
此种技术可用于生长GaAs、InP、GaP、GaSb和InAs等单晶。
悬浮区熔法：主要用于提纯和生长硅单晶；基本原理：依靠熔体的表面张力，使熔区悬浮于多晶硅棒与下方生长出的单晶之间，通过熔区向上移动而进行提纯和生长单晶。
不使用坩埚，单晶生长过程不会被坩埚材料污染，由于杂质分凝和蒸发效应，可以生长出高电阻率硅单晶。
测试方法：电阻率：用四探针法。
ＯＩＳＦ密度：利用氧化诱生法在高温、高洁净的炉管中氧化，再经过腐蚀后观察其密度进行报数。
碳含量：利用红外分光光度计进行检测。
单晶硅抛光片品质规格：单晶硅抛光片的物理性能参数同硅单晶技术参数－－－－－－－－－－－－－－－－－－－－－－－－－－－｜厚度（Ｔ）｜２００－１２００ｕｍ｜｜－－－－－－－－－－｜－－－－－－－－－－－－－－｜｜总厚度变化（ＴＴＶ）｜＜１０ｕｍ｜｜－－－－－－－－－－｜－－－－－－－－－－－－－－｜｜弯曲度（ＢＯＷ）｜＜３５ｕｍ｜｜－－－－－－－－－－｜－－－－－－－－－－－－－－｜｜翘曲度（ＷＡＲＰ）｜＜３５ｕｍ｜－－－－－－－－－－－－－－－－－－－－－－－－－－－单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。
背面要求无区域沾污、无崩边、无裂缝、无刀痕。
（２）加工工艺知识多晶硅加工成单晶硅棒：多晶硅长晶法即长成单晶硅棒法有二种：ＣＺ（Ｃｚｏｃｈｒａｌｓｋｉ）法ＦＺ（Ｆｌｏａｔ－ＺｏｎｅＴｅｃｈｎｉｑｕｅ）法目前超过９８％的电子元件材料全部使用单晶硅。
其中用ＣＺ法占了约８５％，其他部份则是由浮融法ＦＺ生长法。
ＣＺ法生长出的单晶硅，用在生产低功率的集成电路元件。
而ＦＺ法生长出的单晶硅则主要用在高功率的电子元件。
ＣＺ法所以比ＦＺ法更普遍被半导体工业采用，主要在于它的高氧含量提供了晶片强化的优点。
另外一个原因是ＣＺ法比ＦＺ法更容易生产出大尺寸的单晶硅棒。
目前国内主要采用ＣＺ法ＣＺ法主要设备：ＣＺ生长炉ＣＺ法生长炉的组成元件可分成四部分（１）炉体：包括石英坩埚，石墨坩埚，加热及绝热元件，炉壁（２）晶棒及坩埚拉升旋转机构：包括籽晶夹头，吊线及拉升旋转元件（３）气氛压力控制：包括气体流量控制，真空系统及压力控制阀（４）控制系统：包括侦测感应器及电脑控制系统加工工艺：加料—→熔化—→缩颈生长—→放肩生长—→等径生长—→尾部生长３．１原料的品质规格原料品质为免洗料，符合相关国内或国际行业技术标准规定及合同对产品质级的认定。
３．２成品的品质规格单晶硅棒品质规格：该单耗标准对原料适用于相关ＧＢ／Ｔ１２９６２－１９９６国家标准及合同对单晶硅棒质级的认定。
单晶硅抛光片品质规格：该单耗标准适用于相关ＧＢ／Ｔ１２９６４－１９９６国家标准及合同对单晶硅抛光片质级的认定。
３．３单、损耗标准３．３．１多晶硅——单晶硅棒－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－｜序号｜成品名称｜成品单位｜商品编号｜成品规格｜原料名称｜原料单位｜商品编号｜单耗标准(kg)｜损耗率（％）｜｜－－｜－－－－｜－－－－｜－－－－－－－－｜－－－－｜－－－－｜－－－－｜－－－－－－－－｜－－－－－－｜－－－－－－｜｜１．｜单晶硅棒｜Ｋｇ｜２８０４６１１０｜４英寸｜多晶硅｜Ｋｇ｜２８０４６１９０｜１．８３｜４５．３｜｜－－｜－－－－｜－－－－｜－－－－－－－－｜－－－－｜－－－－｜－－－－｜－－－－－－－－｜－－－－－－｜－－－－－－｜｜２．｜单晶硅棒｜Ｋｇ｜２８０４６１１０｜５英寸｜多晶硅｜Ｋｇ｜２８０４６１９０｜１．７８｜４３．８｜－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－３．３．２单晶硅棒——单晶硅抛光片－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－｜序号｜成品名称｜成品单位｜商品编号｜成品规格｜原料名称｜原料单位｜商品编号｜净耗标准(kg)｜损耗率(%) ｜｜－－｜－－－－－｜－－－－｜－－－－－－－－｜－－－－－｜－－－－｜－－－－｜－－－－－－－－｜－－－－－－｜－－－－－｜｜｜ＩＣ级单晶｜｜｜４英寸｜｜｜｜｜｜｜１．｜｜千片｜３８１８００１１｜｜单晶硅棒｜Ｋｇ｜２８０４６１１０｜１０．２２４｜５７．４｜｜｜硅抛光片｜｜｜５２５ｕｍ｜｜｜｜｜｜｜－－｜－－－－－｜－－－－｜－－－－－－－－｜－－－－－｜－－－－｜－－－－｜－－－－－－－－｜－－－－－－｜－－－－－｜｜｜ＩＣ级单晶｜｜｜５英寸｜｜｜｜｜｜｜２．｜｜千片｜３８１８００１１｜｜单晶硅棒｜Ｋｇ｜２８０４６１１０｜１８．６１９｜５６．７｜｜｜硅抛光片｜｜｜６２５ｕｍ｜｜｜｜｜｜－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－注：１、可利用制成低档次硅产品的掺埚底料、头尾料，应按边角料征税。
２、用线切割机，损耗较小。
ＨＤＢ／ＹＤ００３－２０００单晶硅棒、单晶硅片加工贸易单耗标准编制说明任务来源为加强加工贸易单耗管理，规范和完善海关和外经贸管理部门对单耗审批、备案、核销，落实国务院关于加强对加工贸易管理的政策措施，打击伪报单耗的不法行为，促进加工贸易的健康发展，根据加工贸易单耗标准制定工作联络小组工作计划，制定单晶硅棒、单晶硅片加工贸易单耗标准。
本标准由海关总署关税征管司委托上海海关负责起草制定。
由海关总署关税征管司、国家经贸委外经司和国家信息产业部组织相关工业协会及企业的工艺、技术专家和有关海关加工贸易保税专业技术人员进行审定。
