Y型过滤器使用说明书中国·乐山市热工仪表有限公司一、用途及特点Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

Y型过滤器具有结构先进，阻力小，排污方便等特点。

二、主要技术参数公称压力：PN1.6MPa～4.0Mpa公称通径：DN15～200㎜适用介质：水、油、气体等过滤精度：通水网为18～30目，通气网为40～100目，通油网为100～480目。

工作温度：≤200℃法兰标准：JB、GB、HG壳体材质：WCB滤筐、滤网材质：304密封材质：耐油石棉橡胶、聚四氟乙烯、丁腈橡胶等执行标准：Q/20696377-7.4-2011三、安装与维护1、根据过滤器的使用范围合理地使用。

2、安装前应将管道内的焊渣、杂物清除干净，以免损坏过滤器。

3、安装时应按过滤器的箭头方向进行。

4、过滤器的运行及维护系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。

在此后，须定期清洗。

清洗次数依据工况条件而定。

若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。

警告：每次维护、清洗前，应将过滤器与带压系统隔离。

清洗后，重新安装时要使用新的密封垫。

5、过滤器使用中，应定期检查是否工作正常，发现异常情况，应立即消除，以免造成事故。

6、长期存放时，应置于通风干燥处，并定期检查和保养。

四、定货须知为了保证提供的产品能满足贵公司（厂）的使用要求，请按以下要求提供必要的参数：1、产品型号2、公称压力3、公称通径4、工作介质5、工作温度6、法兰标准7、结构长度（有要求时）五、简图。

Y型过滤器(过滤网)参数

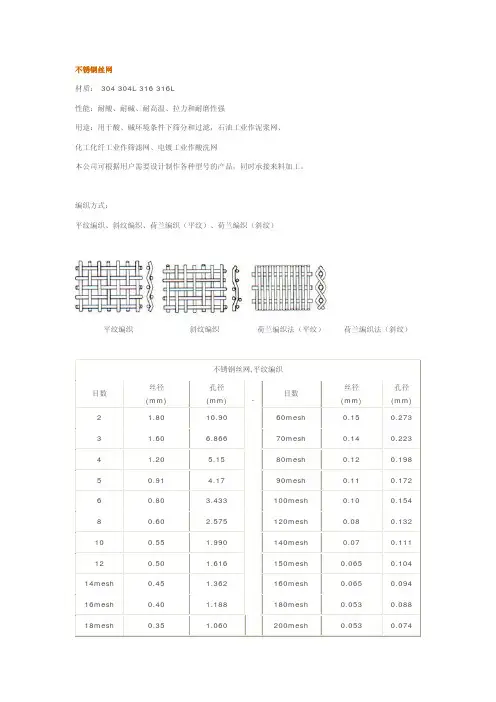

不锈钢丝网材质： 304 304L 316 316L性能：耐酸、耐碱、耐高温、拉力和耐磨性强用途：用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业作筛滤网、电镀工业作酸洗网本公司可根据用户需要设计制作各种型号的产品，同时承接来料加工。

编织方式：平纹编织、斜纹编织、荷兰编织（平纹）、荷兰编织（斜纹）平纹编织斜纹编织荷兰编织法（平纹）荷兰编织法（斜纹）不锈钢丝网,平纹编织目数丝径 (mm) 孔径 (mm) 目数丝径 (mm) 孔径 (mm) 2 1.80 10.90 60mesh 0.15 0.273 3 1.60 6.866 70mesh 0.14 0.223 4 1.20 5.15 80mesh 0.12 0.198 5 0.91 4.17 90mesh 0.11 0.172 6 0.80 3.433 100mesh 0.10 0.154 8 0.60 2.575 120mesh 0.08 0.132 10 0.55 1.990 140mesh 0.07 0.111 12 0.50 1.616 150mesh 0.065 0.104 14mesh 0.45 1.362 160mesh 0.065 0.094 16mesh 0.40 1.188 180mesh 0.053 0.088 18mesh0.351.060-200mesh0.0530.07420mesh 0.30 0.970 250mesh 0.04 0.06126mesh 0.28 0.696 300mesh 0.035 0.04930mesh 0.25 0.596 325mesh 0.03 0.04840mesh 0.21 0.425 350mesh 0.03 0.04250mesh 0.19 0.318 400mesh 0.025 0.0385不锈钢丝网,斜纹编织目数丝径 (mm) 孔径 (mm) 材质 (AISI) 250mesh wire dia.0.040mm 0.063 304 or 316300mesh wire dia.0.040mm 0.044 304 or 316325mesh wire dia.0.035mm 0.043 304 or 316350mesh wire dia.0.030mm 0.042 304 or 316400mesh wire dia.0.030mm 0.033 304 or 316不锈钢密纹网(平纹）目数丝径 (mm) 孔径（微米）12x64 0.62x0.42 270-290 14x80 0.50x0.30 220-240 24x110 0.38x0.25 115-125 30x160 0.23x0.18 95-100 40x200 0.18x0.14 70-7550x250 0.14x0.11 60-63不锈钢密纹网(斜纹）目数丝径 (mm) 孔径（微米）20x250 0.25x0.23 110-12032x360 0.23x0.15 100-11040x400 0.18x0.14 90-11050x500 0.14x0.11 70-9050x600 0.14x0.09 60-70 80x800 0.12x0.07 45-65 165x800 0.07x0.05 24-26 120x1000 0.08x0.055 27-28 165x1450 0.07x0.04 16-18 325x2300 0.038x0.025 8-9。
