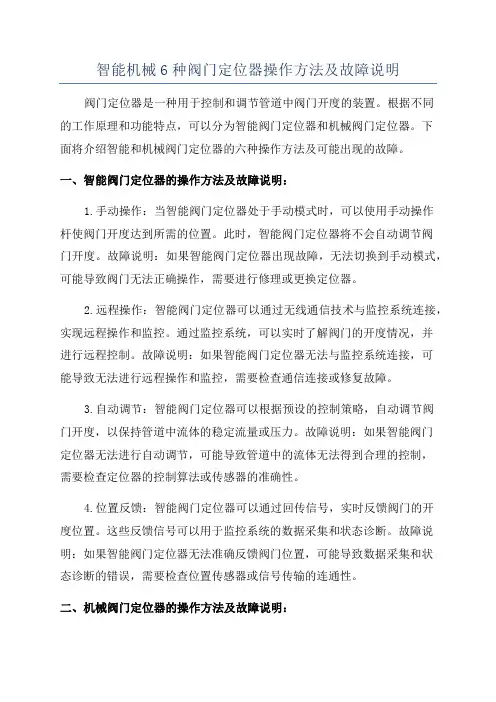

智能机械6种阀门定位器操作方法及故障说明
智能机械6种阀门定位器操作方法及故障说明阀门定位器是一种用于控制和调节管道中阀门开度的装置。
根据不同的工作原理和功能特点，可以分为智能阀门定位器和机械阀门定位器。
下面将介绍智能和机械阀门定位器的六种操作方法及可能出现的故障。
一、智能阀门定位器的操作方法及故障说明：1.手动操作：当智能阀门定位器处于手动模式时，可以使用手动操作杆使阀门开度达到所需的位置。
此时，智能阀门定位器将不会自动调节阀门开度。
故障说明：如果智能阀门定位器出现故障，无法切换到手动模式，可能导致阀门无法正确操作，需要进行修理或更换定位器。
2.远程操作：智能阀门定位器可以通过无线通信技术与监控系统连接，实现远程操作和监控。
通过监控系统，可以实时了解阀门的开度情况，并进行远程控制。
故障说明：如果智能阀门定位器无法与监控系统连接，可能导致无法进行远程操作和监控，需要检查通信连接或修复故障。
3.自动调节：智能阀门定位器可以根据预设的控制策略，自动调节阀门开度，以保持管道中流体的稳定流量或压力。
故障说明：如果智能阀门定位器无法进行自动调节，可能导致管道中的流体无法得到合理的控制，需要检查定位器的控制算法或传感器的准确性。
4.位置反馈：智能阀门定位器可以通过回传信号，实时反馈阀门的开度位置。
这些反馈信号可以用于监控系统的数据采集和状态诊断。
故障说明：如果智能阀门定位器无法准确反馈阀门位置，可能导致数据采集和状态诊断的错误，需要检查位置传感器或信号传输的连通性。
二、机械阀门定位器的操作方法及故障说明：1.手动操作：机械阀门定位器通过手动操作杆调节阀门开度。
这种操作方法适用于一些简单的管道系统，但需要人工监控和调整阀门开度。
故障说明：如果机械阀门定位器的手动操作杆损坏或无法正常运动，可能导致无法手动控制阀门开度，需要修理或更换机械定位器。
2.自动控制：机械阀门定位器可以通过自动控制系统，根据流量或压力信号实现自动调节阀门开度。
这种操作方法适用于一些较复杂的管道系统，可以实现自动控制和调节。
阀门定位器及调节阀日常故障和判断
阀门定位器及调节阀日常故障和判断智能阀门定位器在石油化工装置自动化控制系统中的应用在石油化工装置自动化控制系统中，调节阀的选用对精度而言至关重要，它的使用情况影响到产品质量，并关系到装置安全生产。
独山子乙烯厂各装置使用的调节阀包括各个厂家多种类型的产品。
但绝大多数调节阀安装的是普通类型阀门定位器。
现在独山子乙烯厂使用了美国FISHER-ROSEMOUNT公司生产的FIELDVUE智能阀门定位器，经过一年多的运行，与普通阀门定位器的性能、使用情况、性能价格比等方面进行了比较类型配用普通定位器的调节阀配用智能定位器的调节阀基本误差小于全行程的20% 小于全行程的0.5%阀门稳定性稳定极其稳定调校在现场手动调校通过校验仪在现场、机柜或与DCS通讯调校信号源4～20mA或气动信号模拟信号或数字信号性能/价格比低高PID操作无有通讯无HART协议1 FIELDVUE智能阀门定位器的工作原理和特性1.1 智能定位器原理FIELDVUE系列数字式阀门控制器有一个独立的模块基座，它可以很方便地在现场更换而不必拆现场的导线或导管。
这个模块基座包括一些子模块：I/P转换器；PWB （印刷电路板）组件；气动中继器；指示表。
模块基座可以通过换子模块而重新组合。
FIELDVUE系列数字式阀门控制器通过进入端子盒的一对双绞线接受输入信号和电能，输入信号同时到PWB组件子模块，在那里它被附加许多参数，例如多段折线性化中的节点坐标，极限值和其他数值。
然后PWB组件子模块送信号给I/P转换器子模块。
I/P转换器转变输入信号成为气压信号。
该气压信号送到气动中继器，加以放大并作为输出信号送到执行机构。
该输出信号也可以被安置在PWB组件子模块上的压力敏感元件所感受。
用于阀门执行机构的诊断信息。
阀门和执行机构的阀杆位置当作输入信号引入PWB子模块，用作数字式阀门控制器的反馈信号，数字式阀门控制器上也可以配备指示表，指示气源压力和输出压力。
电气阀门定位器故障处理方法
电气阀门定位器1简介电气阀门定位器(又称：气动阀门定位器）是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输阀门定位器出信号,然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
2工作原理电气阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号,进行比较,当两者有偏差时，改变其到执行机构的输出信号,使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。
因此，阀门定位器组成以阀杆位移为测量信号,以控制器输出为设定信号的反馈控制系统。
该控制系统的操纵变量是阀门定位器去执行机构的输出信号.3分类阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
气动阀门定位器的输入信号是标准气信号,例如，20~100kPa气信号,其输出信号也是标准的气信号。
电气阀门定位器的输入信号是标准电流或电压信号,例如,4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。
智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。
并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。
按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧,在两个方向起作用。
按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号增加时，输出信号也增加，因此，增益为正。
反作用阀门定位器的输入信号增加时，输出信号减小，因此，增益为负. 按阀门定位器输入信号是模拟信号或数字信号，可分为普通阀门定位器和现场总线电气阀门定位器。
干货｜阀门定位器的基本功能及常见故障分析
干货｜阀门定位器的基本功能及常见故障分析阀门定位器是气动调节阀的重要附件和配件之一，起阀门定位作用。
气动调节阀在众多的控制场合中得到广泛应用，而阀门定位器作为调节阀主要配件，对调节阀的定位起着决定性的作用，“用得好不如选的好”。
如何选择一款合适的阀门定位器？1.是否需要分程功能阀门定位器能否实现“分程(Split_ranging)”？实现“分程”是否容易、方便？具备“分程”功能就意味着阀门定位器只对输入信号的某个范围(如：4～12mA或0.02～0.06MPaG)有响应。
因此，如果能“分程”的话，就可以根据实际需要，只用一个输入信号实现先后控制两台或多台调节阀。
2.定位器的零点和量程的调校是否方便快捷是不是不用打开盒盖就可以完成零点和量程的调校?但值得注意的是：有时候为了避免不正确的(或非法的)操作，这种随意就可进行调校的方式需要被禁止。
3.定位器的零点和量程的稳定性如何如果零点和量程容易随着温度、振动、时间或输入压力的变化而产生漂移的话，那么阀门定位器就需要经常地被重新调校，以确保调节阀的行程动作准确无误。
4.阀门定位器的精度阀门定位器的精度在理想工况下，对应某一输入信号，调节阀的内件(TrimParts,包括球体/阀芯、阀杆、阀座等)每次都应准确地定位在所要求的位置，而不管行程的方向或者调节阀的内件承受多大的负载。
5.阀门定位器对空气质量的要求由于只有极少数供气装置能提供满足ISA标准(有关仪表用空气质量的标准：ISA标准F7.3)所规定的空气，因此，对于气动(或电-气)阀门定位器，如果要经受得住现实环境的考验，就必须能承受一定数量的尘埃、水汽和油污。
6.零点和量程的标定零点和量程的标定两者是相互影响还是相互独立?如果相互影响，则零点和量程的调校就需要花费更多的时间，这是因为调校人员必须对这两个参数进行反复调整，以便逐步地达到准确的设定。
7.阀门定位器是否具备“旁路”这种“旁路”有时可简化或者省去执行机构装配设定的校验，如：执行机构的“支座组件设定”和“弹簧座负载设定”――这是因为在许多情况下，一些气动调节器的气动输出信号与执行机构的“支座组件设定”完全吻合匹配，用不着对其再进行设定(其实，在这种情况下，阀门定位器完全可以省去不用。
西门子阀门定位器故障分析解答(图文结合)分析课件
传感器故障
总结词
传感器故障是西门子阀门定位器中较为 常见的问题之一，它会导致定位器无法 准确接收和处理信号，从而影响阀门的 调节精度。
VS
详细描述
传感器故障可能是由于传感器老化、传感 器线路损坏或传感器受到外界干扰等原因 引起的。当传感器出现故障时，定位器无 法准确检测阀门的当前位置或输入信号的 变化，从而影响阀门的调节效果。
控制电路故障
总结词
控制电路故障是西门子阀门定位器中较为复杂和严重的问题之一，它会导致定位器无法 正常控制阀门的开度。
阀门定位器输出波动
总结词
输出波动故障是指阀门定位器的输出信号不稳定，出现忽大 忽小的情况。
详细描述
阀门定位器输出波动可能是由于气源压力不稳定、传感器故 障、控制算法异常等原因引起的。需要检查气源压力是否稳 定，传感器是否正常工作，以及控制算法是否存在问题。
阀门定位器响应缓慢
总结词
响应缓慢故障是指阀门定位器的输出信号反应迟缓，不能及时响应控制信号的变 化。
01
02
03
根据使用情况定期更换阀门定 位器的过滤器，确保气源的清 洁度。
对于有磨损的密封圈等易损件， 定期检查并更换阀门定位器的 及时进行更换，防止泄漏和故 电池，确保设备的正常运行。 障发生。
07 案例分析
实际应用中的故障案例
故障案例1
阀门定位器在控制过程中出现输出信号不稳定，导致阀门位置调节异常。
故障案例2
阀门定位器在长时间运行后出现输出信号偏差，导致阀门无法准确控制。
阀门故障及维修大全
阀门故障及维修大全：掌握技巧，轻松应对一、引言阀门是工业和家庭设备中必不可少的组成部分，其正常运行对于流体控制和系统安全具有重要意义。
然而，阀门在实际运行中可能遇到各种故障和问题，掌握正确的维修方法和技术对于保障其正常运行至关重要。
本文将详细介绍常见的阀门故障及维修方法，帮助您在面对问题时迅速找到解决方案。
二、阀门故障的分类及原因分析阀门操作不灵活现象：阀门开启或关闭时，转动不灵活，手感迟滞。
原因：可能是由于长期使用导致阀杆磨损、润滑不足或被异物卡住。
阀门密封面泄漏现象：在阀门关闭后，仍有流体从密封面处渗漏。
原因：可能是由于密封面损伤、安装不当、垫片失效或压力过高导致密封性能下降。
阀门开关不灵活现象：在开启或关闭阀门时，手感沉重或不灵活。
原因：可能是由于阀杆弯曲、填料压得过紧或缺乏润滑。
阀门定位器故障现象：阀门定位器失效，无法准确控制阀门的开度。
原因：可能是由于定位器内部组件磨损、气源压力不足或信号输入异常。
三、阀门维修方法及技巧阀门操作不灵活的维修方法（1）检查阀杆是否有磨损，必要时进行更换。
（2）检查润滑状况，定期涂抹润滑脂。
（3）清除异物，确保阀门内部通畅。
阀门密封面泄漏的维修方法（1）更换密封垫片，确保垫片质量合格。
（2）调整密封面平整度，确保密封性能。
（3）适当调整螺栓紧固力，防止密封面松动。
（4）针对高温、高压环境，选用更合适的密封材料和结构。
阀门开关不灵活的维修方法（1）更换填料，并调整填料的压紧程度。
（2）检查阀杆是否弯曲，必要时进行更换。
（3）为阀杆和轴承添加润滑剂，确保转动顺畅。
（4）检查气源压力是否正常，保持气源充足。
4.阀门定位器故障的维修方法（1）拆解定位器，检查内部组件是否磨损，进行必要的维修或更换。
（2）检查气源压力是否稳定，保证气源充足。
（3）检查信号线路是否连接正常，确保信号准确传输。
（4）针对外部环境因素（如温度、湿度等），采取相应的防护措施。
四、结论本文详细介绍了常见的阀门故障及维修方法。
阀门定位器的调校及故障分析+2 (1)
阀门定位器的两种调校及故障分析阀门定位器的两种调校及故障分析中原大化集团仪表公司濮阳457000 胡军红陈正刚胡传明【摘要】运用自动控制原理对阀门定位器的常规校验方法进行了补充，并对生产中经常出现的问题给予分析和解决。
【关键词】阀门定位器零点调整量程调整调校故障分析中图分类号：TP207 文献标识码： B1 前言在我集团公司双氧水生产界区，共有31套自动控制系统，在这些自动控制系统中，气动薄膜调节阀起到了举足轻重的作用，而阀门定位器作为调节阀的辅助工具，对调节阀的定位也起着决定性作用，因此阀门定位器调校质量的好坏，直接影响着调节阀的使用，阀门定位器能否正常也直接影响着调节阀的作用。
因此，本文针对阀门定位器的调校和故障进行了分析和研究．2 阀门定位器的两种调校方法2．1 阀门定位器和调节阀工作原理图图1图1中， I——输入信号M 一零位弹簧产生的调零点力矩M厂—输入信号产生的电磁力矩h——挡板位移P——继动器的输出L——调节阀在某一开度下的行程M广一反馈弹簧产生的反馈力矩在正常情况下，假设阀门定位器的特性为线性，各环节均可近似看作线性环节，则结构图对应的方块图如图2。
围2 工作原理围对应的方框图图中，lo、K厂零位弹簧、反馈弹簧的弹性系数II、K卜K2、Kv、K3、 l【厂一磁铁部件，挡板，继动器，调节阀，反馈杠杆，行程调整机构的放大系数令：KG= KtK2Kv 1KF=K3K4~ 2由环节的反馈运算公式可知LI= KG，1+lGKF V~I．KII 366 ElC Vo1．1 0 2003 No．52．2 一般调校法连接图32．2．1 一般调校法1零位调整，给定电流信号4mA，通过顺时针或反时针旋动调零螺钉，使输出压力为0．2×100KPa左右或调节阀行程有微小位移。
2量程调节给定信号8、12、16、20mA，使阀杆行程应为25％．50％、75％、100％．若量程偏大或偏小，调整螺母，直至量程符合要求．3重复步骤1． 2，使量程零点达到规定值。
阀门常见故障现象原因分析
阀门常见故障现象原因分析（一）阀门不动作。
故障现象及原因如下：1．无气源。
①气源未开，②由于气源含水在冬季结冰，导致风管堵塞或过滤器、减压阀堵塞失灵，③空压机故障，④气源总管泄漏。
2．有气源，无信号。
①DCS输出故障，②信号电缆中断；③定位器故障；3．定位器无气源。
①过滤器堵塞；②减压阀故障③管道泄漏或堵塞。
4．定位器有气源，无输出。
定位器的喷嘴堵塞。
5．有信号、无动作。
①阀芯与阀座卡死，②阀杆弯曲或折断；③阀座阀芯冻结或焦块污物；④执行机构弹簧因长期不用而锈死；⑤阀门的弹簧断裂或者膜片损坏；⑥电磁阀故障；⑦阀杆卡死。
（二）阀门的动作不稳定。
故障现象和原因如下：1．气源压力不稳定。
减压阀故障。
2．信号压力不稳定。
①控制点的PID参数不适当；②调节器输出不稳定；③接线松动。
3．气源压力稳定，信号压力也稳定，但调节阀的动作仍不稳定。
①定位器故障；②输出管、线漏气；③执行机构刚性太小；④阀杆运动中摩擦阻力大，与相接触部位有阻滞现象⑤工况不稳定，现工况与选型不匹配；⑥膜片或者弹簧断裂；⑦汽缸或者膜头漏气；⑧阀内件受损；⑨测量点不稳定。
（三）阀门振动。
故障现象和原因如下：1．调节阀在任何开度下都振动。
①支撑不稳；②附近有振动源；③阀芯与衬套磨损严重；④工况改变导致节流严重。
2．调节阀在接近全闭位置时振动。
①调节阀选大了，常在小开度下使用；②单座阀流开流闭不适合工况。
（四）阀门的动作迟钝。
迟钝的现象及原因如下：阀杆在往复动作时均有迟钝现象。
①阀体内有粘物堵塞；②聚四氟乙烯填料变质硬化或石墨填料润滑油干燥；③填料加得太紧，摩擦阻力增大；④由于阀杆不直导致摩擦阻力大；⑤汽缸力量不够大，汽缸或者气源存在问题；⑥工况发生了改变；⑦弹簧故障；⑧定位器出现故障。
（五）阀门的泄漏量增大。
泄漏的原因如下：1．阀全关时泄漏量大。
①阀芯被磨损，内漏严重，②阀未调好关不严；③机械零位未调好。
2．阀达不到全闭位置。
①介质压差太大，执行机构扭矩太小，气源压力不够，阀关不严；②阀内有异物；③衬套内有结焦；④阀内件受损。
智能机械6种阀门定位器操作方法及故障说明
智能机械6种阀门定位器操作方法及故障说明智能机械阀门定位器是一种先进的控制设备，可用于对阀门的开关进行自动定位和控制。
以下是关于智能机械阀门定位器的六种操作方法以及常见故障的说明。
操作方法一：定位模式1.将定位模式选择开关设定为“定位”模式。
2.通过操作控制系统或按下设备上的按钮，启动阀门动作。
3.定位器会对阀门进行自动定位，并将准确的位置信息反馈给控制系统。
操作方法二：手动操作1.将定位模式选择开关设定为“手动”模式。
2.手动旋转定位器上的手轮，可以直接控制阀门的开关。
3.手动操作通常用于紧急情况或设备维护。
操作方法三：旁路操作1.将定位模式选择开关设定为“旁路”模式。
2.在该模式下，阀门可以完全绕过定位器，实现手动操作。
3.这种操作方法适用于设备维护或维修期间，需要暂时关闭定位器。
操作方法四：反馈检测1.将定位模式选择开关设定为“反馈”模式。
2.反馈模式下，定位器会检测阀门位置，并将实际位置信息反馈给控制系统。
3.这种操作方法可用于验证阀门位置是否正确，以及对定位器进行校准。
操作方法五：自学习1.将定位模式选择开关设定为“自学习”模式。
2.自学习模式下，定位器会通过对阀门进行多次操作，自动学习并记录阀门的动作曲线和位置信息。
3.这种操作方法可以提高定位器的准确性，并使其能够自动适应不同的阀门特性。
操作方法六：故障排除1.当定位器发生故障时，首先检查供电是否正常，并检查与控制系统之间的连接是否良好。
2.检查阀门是否受阻或损坏，以及定位器的传感器是否正常工作。
3.如果以上排除故障方法无效，可以尝试重启定位器或进行其他维护和修复操作。
智能机械阀门定位器的常见故障包括：1.供电故障，如电源线松动或断开。
2.控制系统故障，如信号传输错误或控制器故障。
3.传感器故障，如位置传感器损坏或失效。
4.阀门受阻，阀门卡死或被异物阻塞。
5.定位器内部机械零件损坏，如齿轮断裂或传动带脱落。
6.环境因素导致的故障，如温度过高或湿度过高导致部件损坏。
调节阀定位器故障大集合，问题究竟出在哪了？
调节阀定位器故障大集合，问题究竟出在哪了？阀门定位器，按结构可分为：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
阀门定位器作为整个调节阀中最精密的部件，其故障的发生率也是最多的，一旦出现故障，就会影响整个系统的运行，所以，对于现场的仪表工作人员来说，多了解一些这方面的知识，是很有必要的！气动阀门定位器常见故障1.有输入信号但输出很小或没有定位器由于行程微调螺钉调整过多，造成力矩马达线圈脱焊，焊上引线即可。
力矩马达线圈内部断线或由于过流烧坏；用万用表Ω挡测量线圈电阻，正常时应该250Ω左右，若偏离250Ω太大则更换线圈。
信号线接触不良；检查接线端子，消除松动现象。
信号线接反：检查（+）（-）端子接线，看是否接反。
喷嘴挡板位置不正：重新调整平行度，看输出变化。
喷嘴固定螺钉松动：固紧喷嘴固定螺钉，到满足行程要求。
放大器有故障；检查放大器是否有故障或更换之。
气阻堵塞：用Ф0.12通针清除污物即可。
排气孔堵塞：定位器底座中央，有一喷嘴排气孔，若不注意将其堵塞，定位器将停止工作。
挡板杠杆连接弹簧变形或断；打开定位器盖更换之。
永磁体放置位置不对改变永磁体磁极，看阀是否动作。
反馈杠杆脱落；重新调整平行度，看阀动作情况。
反馈杠杆量程固定销钉偏里：调整销钉满足行程要求。
带手轮的调节阀手轮未打到中间位置；检查手轮位置，重新调整至中间位置。
凸轮松动或位置不当；固紧凸轮或重新调整凸轮位置。
挡板杠杆连接弹簧刚度不够：改变（+）（-）极性接线、调整挡板与喷嘴距离，满足行程要求（这时需要改变调节器作用方式）。
2.输出压力振荡放大器中有污物：清除放大器中的污物。
输出管线或膜头漏气：消除漏气现象，使阀动作平稳。
膜头膜片老化：更换老化膜片即可。
浅谈阀门定位器的两种调校方法及故障分析
氮肥技术２０１０年第３１卷第２期参数含义数据类型补充说明ｅｒｓｈａｎｇ偏移二上起点ＩＮＴｃｈｕｉｊｉｎｇ偏移吹净起点ＩＮＴｓｈａｎｇｊｉａ偏移上加氮起点ＩＮＴｃｈｕｉｈｕｉ偏移吹风回收起点ＩＮＴｐｒｏｃｅｄｕｒｅ内部循环阶段ＩＮＴｔｉｍｅ－ｓｅｔ当前设定时间ＩＮＴｒｕｎｎｉｎｇ－ｔｉｍｅ当前运行时间ＩＮＴｈｏｌｅ－Ｎ２－ｉｎ－ｏ吹风回收指令ＢＯＯＬｃｕｔ－Ｎ２－ｏｕｔ－ｏ回收放空指令ＢＯＯＬｆｉｒｅ－ｕｐ－ｏ升温指令ＢＯＯＬｒｕｎｎｉｎｇ－ｆｌａｇ－ｏ运行标志ＢＯＯＬｓａｆｅ－ｎｏｗ－ｏ炉况安全标志ＢＯＯＬｗｏｒｋｉｎｇ工作状态标志ＢＯＯＬａｄｄ－Ｎ２－ｆｌａｇ加氮标志ＢＯＯＬｅｓｆｌａｇ过渡管脚，不需连接ＢＯＯＬｓｔａｒｔ－ｐｏｉｎｔ－ｏ过渡管脚，不需连接ＩＮＴｓｔａｒｔ－ｆｌａｇ－ｏ过渡管脚，不需连接ＢＯＯＬｏｘ－ｓｔｏｐ－ｏ过渡管脚，不需连接ＢＯＯＬ续表５（未完待续）（收稿日期：２０１０－０１－０４）摘要简要介绍了气动薄膜调节阀阀门定位器的工作原理、系统结构、系统框图及其组成。
并介绍阀门定位器的常见故障，分析了常规校验方法的不足，探讨了阀门定位器的特殊校验方法（调整反馈杠杆法、改变调零弹簧的弹性系数法），并运用自动控制原理对阀门定位器的常规校验方法进行了补充和完善。
关键词阀门定位器工作原理调校故障分析浅谈阀门定位器的两种调校方法及故障分析张文萍王彬张青松（河南省中原大化集团仪表维修公司濮阳４５７００４）""!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!!!!!"前言在中原大化集团公司各装置中，气动薄膜调节阀得到了很广泛地应用，而阀门定位器作为调节阀的辅助工具，对调节阀的定位起着决定性作用，因此阀门定位器调校质量的好坏直接影响调节阀的使用，从而影响到工艺的生产操作。
而阀门定位器的调校作为仪表工必须掌握的一项技能，掌握好阀门定位器的校验方法不但可保证阀门定位器的调校质量，而且能节省大量的工作量。
西门子智能电气阀门定位器调试及常见故障分析
西门子智能电气阀门定位器调试及常见故障分析摘要：本文章还将重点对我国西门子自动调节阀系统以及引进德国的西门子公司生产的西门子SIPART PS二型智能电子阀门定位仪等系统设备的主要工作基本原理、调试和装配的方法过程、常见的故障和检测的分析处理方法过程以及一些常用的数据处理技术方法过程等内容进行了比较系统详细全面的技术介绍和分析。
关键词:调节阀；定位器；调试；故障分析；处理前言西门子智能电气阀门定位器被广泛用于石油化工企业，其是人机交互操作的典型定位器，操作人员可以根据LCD显示的具体情况进行实际操作，凭借能耗小、结构简单、操作方便深受各大企业的喜爱。
基于此，本文就工程实际，对该定位器在实际应用过程中的一系列常见问题进行分析，以期能够有效解决问题。
一、西门子智能阀门定位器的特点SIPARTPS2智能定位器的特点采用了新型的传导性塑料、压电阀等控制部件，实现了高精度的定位，并通过采用微处理技术，使定位器的调整和应用范围得到了极大地提高。
它的主要特征是：(1)易于安装，能实现自动调节。
其组态简单、灵活，可以很容易地设置阀门的正反动作、流量特性、行程限制和分段运行。
(2)定位装置的空气消耗很少，常规定位装置的喷嘴和挡板系统都是持续的消耗气体，而智能定位装置的喷嘴、挡板系统取代了传统的喷嘴和挡板系统，并且五级脉冲压电阀的控制方法可以快速、准确地定位阀门，智能定位装置只在输出压力降低时才会排出，所以大多数时候都是无消耗的，它的耗气量为20升/小时，与常规的定位装置相比，几乎可以忽略不计。
(3)具有智能通信或方便的现场显示，使维护人员能够及时地检查和维护定位器的运行状况。
(4) 因为智能定位仪采用的是位置信号反馈的器件即为电势计,所以其阀位信号全部采用了电子信号来传递,从而就能够实现在一个CPU范围内自动就地自动调节各种阀门开关的性能。
所以,在外部还安装了冲程位置检测的设备,将阀位器的反馈器组件自身和定位器组件的自身进行分别的安装。
西门子PS2阀门定位器在调试中常见问题
PS2阀门定位器在调试中常见问题:1.定位器初始化在第一步停止的可能原因2,定位器初始化在第二步停止的可能原因3.定位器初始化在第三步停止的可能原因.4.定位器初始化后显示自由调整出错，5.定位器初始化后，实际阀门开度总在给定信号值附近隧荡的可能原因6.定位器初始化后，给定信号与实际阀位不一致。
7.定位器初始化后，在执行工艺过程中阀门达不到“紫密关闭”功能8.双作用的阀门定位器是否可以使用在单作用上9.①位登反馈模块如何输出信号②输出信号3.8mA不随输入信号变化，③没有输出信号.10解答问题1.①.阀门杠杆行程来调整到50%左右，或阀门位置显示来在45-55%之间(液晶显示);②反馈连杆连接松动;③范围不对(33。
，90°)选择有误:④气源不足。
解答问题2.①.阀门位置未调正在下限5~10%之间，或上限85~95%之间(液晶显示);②反馈杆松动。
解答问题3.阀门班头或汽缸气容量过大，定位器供气不足，建议加装继动器以加速供气。
解答问题4.在做自由调整前，先要做好20点输入信号山阀门开度(流量)的对应曲线图，曲线‘拐点’不易变化偏大，否则，容易出错。
解答问题5.①反惯连杆连接不紧密:②阀门膜头或汽缸气渗气量大。
解答问题6.①正、反作用设置相反:②信马选择与阀杆位移不匹配:③定位器拨盘被移动;④.气源不足:⑤放置手动状态;⑥反馈连杆连接松动或脱落。
解答问题7.如果利始化是在旧阀体上进行的阀芯积垢或拽芯磨损现象存在解答问题8.可以、照另一个输出气孔必须封闭解答向题9.①加接24V DC电源，事接在线路中输出;②定位器位置反馈模块与主板的连接件没有紧密配合:③24VDC的电源极性接反。
定位器原理及故障处理
电/气阀门定位器原理图
电/气阀门定位器的防爆措施
电/气定位器中力矩马达的线圈匝数一般都在数 千圈以上，故线圈是一个高能元件，当定位器引接 线或线圈开路、断路的瞬间，产生反电动势，在断 开处放电，可引燃爆炸物而发生爆炸或火灾。为了 保证电/气阀门定位器的防暴性能，要有一定的保护 措施。 1、定位器必须与输出式安全栅串联使用，组成安全 火化回路。 2、定位器输入信号4-20mA是由输出式安全栅供给的， 最大输出电压≤30V，最大输出电流30mA，因此限制 了能量。 3、定位器限能回路见后图：
气源
输出
气路切换开关
► 切换气路组件用于定位器发生故障时，将输
入信号直接切换到气动薄膜执行机构的膜头 气室，使控制阀仍可运行。切换气路组件由 切换开关和外部气路板组成，切换开关分平 板式、锥体式两种，外部气路板用于气路连 接，并提供三个压力表，分别显示定位器的 输人信号、输出信号和气源压力。
平板式
正反作用方式只需要将输入电流的方向改变， （没有能量限制电路可以）不需要象气动阀门定 位器那样，要将波纹管安装在相反的方向。 ► 为实现力矩平衡，电气阀门定位器杠杆上各受力 点的位置有所改动，例如图中电磁力矩与反馈力 矩有相等的力臂。 ► 由于采用电流输入，因此，带来防爆问题。在有 些场合，电气阀门定位器要采用防爆措施。而气 动阀门定位器是本质安全型仪表
► 气动喷嘴挡板放大机构的优点是：尺寸小，结构
简单，紧凑，没有运动的摩擦零件，工作可靠， 牢固耐用，成本低廉；缺点是容易被空气中的夹 杂物堵塞。如果连续不断地工作，气源经过净化， 并且压缩空气不断地由里往外吹，一般是不会堵 死的。但要特别注意防止气源中含油。 ► 由于恒节流孔流通截面很小，喷嘴挡板机构的功 率就很小，压力的变化也不够。而执行机构膜片 上部的气室容积很大，工作时就必须要有很大的 气量流入执行机构。因此，这种机构是不能单独 用以输出的，一般喷嘴挡板放大器的输出压力， 要先经过一个功率放大器，然后再送到执行机构 中去。
FISHER智能阀门定位器的故障诊断
气源压 力是否正常 ； （ ２ ）对定 位器 输 出到 Ｆ Ｖ３ １ ２ １的膜 头管
线进行检查时 ，发现无气源在该气 路管线上 ，
即定位器没有输 出。 Ｆ ｉ ｓ ｈ ｅ ｒ Ｄｖｃ ６ ０ ０ Ｏ智能定位器在工 艺人员经 过检查之后 ，发现喷嘴挡板不过 气，仪表人员 断定是恒截流 孔可能堵塞 了，由此 拆下用气源 吹扫 ，对该调节 阀进行回装才得 以正常运 行。 ２ ． ２调 节阀阀位 不准
１ ・ ２ Ｄ Ｖ ｃ ６ Ｏ Ｏ Ｏ 智 能阀 门定位 器性能特点
（ １ ）应用 范 围广 一 可 以安装 在 Ｆ ｉ ｓ ｈ ｅ ｒ 及
气动阀门定位器线性不好的原因
气动阀门定位器线性不好的原因
无论是用于工业控制，还是家用空调，液压系统一般都需要用到气动阀门，用
以控制流体分配及流量控制。
气动阀门定位器用来控制阀门的开启及关闭，从而实现对气缸的控制。
然而现在的气动阀门的定位器线性性能普遍较差。
首先，大多数气动阀门定位器使用的控制环节较简单，控制精度较低，可能会
引起线性失真，从而千转万、万变大，使系统不能正常运行。
其次，发动机本身的功率设置不当，可能导致动能消耗过大而造成线性性能较差。
此外，气动阀门定位器安装时垂直度不当，并没有达到预期状态，也会造成气动阀门定位器的线性不好。
另一方面，一些线性测量及控制的装置，如变送器、位置传感器和电路，使得
气动阀门定位器的线性性能大大提高。
在全自动系统中，位置传感器通过一定的电路及控制输出，可以即时获取气动阀门定位器的位置及流量，从而实现精确的气缸控制。
总之，气动阀门定位器的线性性能不好，主要是由于控制环节简单，控制准确
度较低，发动机功率设置不当，垂直度不当等因素导致，只有采取一些安全精确的控制装置，才能有效改善气动阀门定位器的线性性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门定位器常见问题的6个原因分析
在调节阀的附属装置中，最主要、最实用的是阀门定位器。
阀门定位器是调节阀的关键附件之一。
它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。
随着智能仪表技术的发展，智能技术、电子技术的广泛应用在传统仪表中，大大提高了仪表的功能与性能。
阀门定位器的原理：反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。
当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。
在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。
现场使用阀门定位器的种类非常繁多，有气动阀门定位器、电气阀门定位器、有配薄膜执行机构的阀门定位器、有配活塞执行机构的阀门定位器、有力平衡式阀门定位器、有位移平衡式阀门定位器，阀门定位器的广泛使用，在生产过程中，难免会出现各种故障，为保质、保量、安全地生产，就必须及时排除定位器可能产生地一切故障。
要排除阀门定位器地的故障，必须正确判断阀门定位器的那一个环节、那一个元件发生的故障。
通常有如下两种故障分析法：一是根据阀门定位器的传递函数，对阀门定位器进行逐个环节，逐个元件的分析，这种对现场检修不太适用，但对于疑难问题的分析，却非常有效；二是根据检修者对故障的现象进行综合分析和判断，此种方法最适于现场检修。
下面将阀门定位器可能产生的常见故障的起因分析如下：
1.阀门定位器有信号输入，但无输出压力信号
（1）电/气定位器，衔铁与线圈架之间有异物。
（2）恒节流孔堵塞。
（3）喷嘴挡板配合不良或喷嘴挡板损坏。
（4）放大器中膜片（金属膜片或者橡胶膜片）损坏。
（5）气路连接有误（包括放大器）。
（6）电/气定位器输入信号线正负极接反。
（7）定位器的输入接线盒内的二极管开路或接线不良。
（8）气源压力的大小不合要求。
（9）放大器耗气量超额定数值太大。
（10）电/气定位器磁钢极性的安装相异。
（11）放大器预紧力超重。
（12）滑阀式放大器内的滑阀被异物卡死。
（13）“手动/自动”切换位置不对（非手动位置和非自动位置）。
（14）电/气定位器输入电信号短路。
（15）平衡弹簧安装，调试不好。
2.下行程定位器输出压力变化缓慢
（1）放大器的气锥阀的锥度较小。
（2）放大器膜片长期使用，产生弹性滞后现象。
（3）气动定位器的感测元件（波纹管或膜盒）长期使用，产生弹性滞后。
（4）反馈弹簧产生弹性滞后。
3.上行程定位器给出压力变化缓慢
（1）放大器进气球阀陷得过深。
（2）放大器耗气量较大。
（3）放大器进气球阀沾污，流通面积减小。
（4）恒节流孔的直径与喷嘴直径之比小于额定值（技术要求数值）。
（5）喷嘴与挡板之间的配合不好。
（6）衔铁与线圈架之间有轻微的磨擦。
4.定位器线性不好
（1）反馈凸轮或弹簧选择不当。
（2）反馈机构安装不好。
（3）反馈凸轮或弹簧安装不当。
（4）喷嘴或挡板有沾污现象。
（5）滑阀式放大器内的滑阀与其接触面有磨擦现象。
（6）背压有轻微泄漏现象。
（7）整机安装不当。
（8）反馈连接杆面调节阀有卡现象。
5.无输入信号，定位器有输出压力
（1）喷嘴有堵塞。
（2）放大器进气球阀沾污造成卡不死或者密封面损坏。
（3）恒节流孔的直径与喷嘴直径径比大于额定值。
（4）放大器各气路板的连接有问题。
（5）放大器金属膜片变形或安装不良，造成阀杆将进气球阀顶开（对预紧力不可调放大器而言）。
（6）挡板已盖住喷嘴的位置。
6.行程不足（定位器输出压力达不到最大值）
（1）反馈杆与执行机构推杆连接件的接触位置不对。
（2）永久磁铁产生的磁场强度较额定值小。
（3）挡板与喷嘴的配合不好。
（4）反馈凸轮的初始位置选择不良。
（5）主杠杆平衡弹簧安装不良。
