电磁离合器的安装使用注意事项与方法
电磁离合器安全操作及保养规程
电磁离合器安全操作及保养规程一、前言电磁离合器作为广泛应用于机械传动系统中的部件，在大部分机械设备中都有使用，如风机、水泵等。
随着其在各行各业中的应用越来越广泛，如何进行安全操作及保养，已成为一个十分重要的问题。
本文阐述了电磁离合器的安全操作及保养规程。
二、电磁离合器的定义及组成部分电磁离合器是一种根据电磁原理工作的离合器，将电能转换为机械能；其主要组成部分包括主轴、定子、转子、电磁线圈等。
三、电磁离合器的安全操作1. 熟悉使用说明书及相关规定在使用电磁离合器前，需要先认真熟悉家中设备的使用说明书及相关规定，了解其使用和操作方法。
如需了解详情，可以在生产厂家的官方网站上寻找相关信息。
2. 符合操作程序操作时需要按照正确的程序，首先将电磁离合器断电，然后进行开启或关闭等操作，避免因不规范操作而导致意外事故的发生。
3. 确定合适的负载在使用电磁离合器时，应该将合适的负载与之配合，避免因过大的负载而导致电磁离合器的损坏或者安全事故的发生。
4. 安装正确在开始使用电磁离合器前，必须仔细检查安装情况，确保其装置和设备的整体安全。
5. 避免超负荷工作电磁离合器在使用时一定要避免超负荷工作，因为这样会导致电磁离合器发热过多，从而影响其性能及寿命，并可能会对生产设备带来潜在的危险。
四、电磁离合器的保养规程1. 定期检查电磁线圈在使用电磁离合器时，定期检查其电磁线圈的使用情况，以免电磁线圈发生短路或接触不良导致设备损坏或者电器事故的发生。
2. 定期清洁设备为了保证电磁离合器的正常工作，需要定期清洁设备，以避免脏污堵塞造成设备损坏。
3. 定期润滑电磁离合器需要在正确的时间间隔内进行润滑，以保证其机械部件在运作过程中不会发生过度摩擦而损坏。
4. 注意存储条件电磁离合器在存放时需要避免阳光直接晒照，并注意防潮。
更不应该在潮湿的环境中存放。
平时应按照正确的方法存放，以延长其使用寿命。
5. 定期更换磨损的零件电磁离合器在长期使用的过程中一些元件会有磨损或者变形等现象，所以需要及时更换，避免使用过期或者过时元件对设备的影响。
电磁离合器的安装使用注意事项与方法
电磁离合器的安装使用注意事项与方法
一、安装前的准备：
1.选择合适的电磁离合器型号和规格，确保其能适应机械设备的工作需求。
2.检查电磁离合器的运输过程中是否受到损坏，如有损坏应及时更换或修理。
3.安装前清洁机械设备的传动轴和电磁离合器的连接面，确保其间接触无杂质。
二、安装步骤：
1.将电磁离合器连轴器与机械设备的传动轴连接，在连接过程中，要保证轴线的一致性，以免产生不必要的振动和噪音。
2.通过调整连轴器的位置，确保电磁离合器的传动轴与机械设备的传动轴相重合，保证传动效果的稳定性。
3.调整电磁离合器的紧固螺栓，使其与机械设备紧密连接，但不可过紧，以免损坏电磁离合器的内部结构。
三、注意事项：
1.配套的电磁离合器操作按钮要设置在机械设备操作台的合适位置，以方便操作员的使用。
2.在使用前，应检查电磁离合器的电源线路和连接电缆是否正常，以防止发生短路或接触不良等问题。
3.使用时，应按照机械设备的工作要求，合理选择电磁离合器的工作模式（常开/常闭）和控制电流，以保证传动效果和设备的安全运行。
四、维护保养：
1.定期清洁电磁离合器的外表面和内部结构，避免积灰和杂质诱发故障。
2.检查电磁离合器的传动轴是否存在磨损或变形情况，如有需要及时更换或修理。
3.经常检查电磁离合器的紧固螺栓是否松动，如有必要，应进行紧固处理，以保证传动的稳定性和安全性。
总之，电磁离合器的安装使用需要仔细操作，遵循相关要求，能够确保机械设备的正常运行和延长电磁离合器的使用寿命。
在安装和使用过程中，若出现异常现象或故障，应及时停机检查，避免因疏忽而导致不必要的损失和事故发生。
电磁离合器使用方法
一、电磁离合器的基本使用方法所有单片电磁离合器与制动器及其组合离合器，失电制动器的摩擦片均在没有油脂类物质干扰干式的条件下使用，一旦油脂类物质进入摩擦副之间扭矩将急骤下降，甚至吸合的离合器和制动器，将有可能产生打滑的危险。
按电磁离合器与制动器在机械传动系统的作用，往往很难将各种使用情况分成各个单一的使用目的。
为使用分类方便起见归纳起来按其主要使用目的来区分,可将电磁离合器使用分类如下：连接、分离、起动、停止、制动、保持、分度、微动、定位、变速、分配、正反转、缓冲起动、缓冲制动、对位停止、紧急停止、过载保护、张力控制、高频度运转、回转一圈停止、超程、分支传动、单向旋转、防止反转等到。
1 连接、分离离合器安装在驱动和从动部分之间，驱动源转动，从动部分根椐需要连接或分离。
2 正反转在离合器驱动侧回转方向不改变的条件下，由离合器离合作用而使负载侧驱动轴正反转。
3 变速在离合器驱动侧不停止运动的条件下，可实现几乎没有冲击地快速完成大范围速度的变换。
4 微动在较大起动负荷下起动和对位置时，用离合器与制动器可有效实现微小的缓慢作用。
5 定位、分度定位是利用离合器、制动器实现将目标准确地停止在给定的位置上，有直级移动的定位和旋转角的定位停止。
分度是指通过有规律结出的信号，控制离合器与制动器的离与合，重复一定量的旋转或进给、有定角度的驱动、定尺寸切断、等间矩印刷和定量填充等。
6 缓冲启动、停止缓冲启动与停止分别是控制电磁离合器在按合过程中动扭矩而使被驱动件缓慢加速慢慢地达到全速和慢慢制动作用使旋转停止。
其目的是为了减小惯性负载冲击，若制动器发热量太大，则需要缩短打滑时间。
7 制动、保持制动利用制动器来制动惯性负载减少惯性旋转，实现机械紧急停止，以便实现在传动过程中制动和保持制动。
8 高频度运转在快速循环断续高频度运转情况下，受电视频繁启动能力的限制，使用离合器与制动器可实现快速响应和高精度的控制。
二，部分安装实例单片电磁离合器与制动器自六十年代初问世以来，经过三十年的研究开发和生产实践的考核，其结构日趋完善，规格品种更加齐全，性能更加完善，可靠性更加提高，并进一步向组合化发展，使其作用更加方便。
微型电磁离合器
工作原理
微型电磁离合器即小电磁离合器，是非标件产品，采用的是直流DC24V。
微型电磁离合器靠线圈的通断电来控制离合器的接合与分离，线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
在起动和停止均可实现良好的应答性能有稳定的重复动作时间。
微型电磁离合器设计为最适合于办公设备等一体化的小型化及轻量化设计。
转矩的起动及消失快速，可确保准确无误却运转。
构造为安装到套管轴上的线圈静止型一体构造，可以容易、快捷方便地插入D切断形状的轴中被固定，因此在安装简单。
一、用途：
连接、切离、变速、高频运转、分度、转动、缓冲起动、过负荷保护及其他等，广泛应用于打印机、复印机、传真机、等办公设备及通信机械、其他电子设备等。
二、特点：
具有体积小、重量轻、安装简单方便、操作稳定、响应速度快、成本低、节省能源、应用广泛。
运转相当平衡安静，因为衔铁是板状弹簧驱动方式，因此在旋转方向上没有齿隙，在旋转过程不产生噪音。
散热能力高，并且具有良好的耐久性能。
三、使用事项：
由于微型电磁离合器没有标准的样式，属于一种特殊型的电磁离合器，根据实际设计、工艺参数等来制作。
比如在安装、扭矩、尺寸及其它附件等方面，每个客户的要求都不一样。
微型电磁离合器订购需知：
1、确认扭矩参数；
2、孔径及键槽的大小
3、电压及电流参数；
4、外形规格尺寸；
5、是否附齿轮及其它要求等；。
五、扭矩：
0.4Nm-10Nm,最高转速在500-3600
六、设计尺寸表：
分解如下：
更多微型电磁离合器参考或者。
汽车空调电磁离合器的更换与维护
汽车空调电磁离合器的更换与维护汽车空调电磁离合器是空调压缩机系统中的重要部件，用于实现压缩机的启停控制。
由于其长时间的工作以及暴露在恶劣的环境条件下，电磁离合器往往容易出现故障。
本文将从更换与维护的角度，为您介绍汽车空调电磁离合器的相关知识。
一、更换电磁离合器1. 故障判断当汽车空调系统出现以下情况时，很可能是电磁离合器故障导致： - 空调系统无法正常启动或停止；- 空调系统有异常声音或振动；- 空调系统制冷或制热效果下降；- 空调系统散热效果差，机舱内温度异常升高等。
如果您发现以上问题，即使不是电磁离合器的故障，也需要及时检修或维护。
2. 准备工作更换电磁离合器前，需要确保以下准备工作：- 停车并切断车辆发动机；- 准备好适当的工具，如扳手、螺丝刀等；- 准备好新的电磁离合器。
3. 更换步骤具体的更换步骤会因汽车型号和品牌而有所差异，建议您参考汽车的维修手册或者寻求专业技术人员的帮助。
一般的更换步骤如下： - 打开车辆发动机盖，定位到空调压缩机，找到原电磁离合器；- 通过拆卸相关螺丝或固定件，将原电磁离合器从压缩机上取下；- 将新的电磁离合器安装到压缩机上，并用适当的工具固定好；- 确保连接线路正确并稳固，关闭发动机盖。
二、维护电磁离合器1. 定期检查为了确保汽车空调电磁离合器的正常运行，建议定期进行检查。
检查这些要点：- 检查电磁离合器壳体是否有明显损伤或腐蚀；- 检查电磁离合器线圈是否没有短路或断路；- 检查电磁离合器连接螺栓是否牢固。
2. 清洁保养当检查到污垢或灰尘堆积在电磁离合器上时，应及时清洁保养。
清洁步骤如下：- 使用无水乙醇或专用清洁剂擦拭电磁离合器壳体，并确保清洗干净；- 不要在电磁离合器上使用强酸或碱性溶液，以免损坏组件。
3. 温度控制高温是导致电磁离合器故障的常见原因之一。
要保持电磁离合器的正常运行，需要注意以下事项：- 避免长时间在高温环境下运行空调系统，特别是在停车状态下；- 每次停车后，不要立即关闭发动机，应在发动机运转1-2分钟后再熄火；- 定期检查发动机的散热系统，确保散热器和风扇的正常工作。

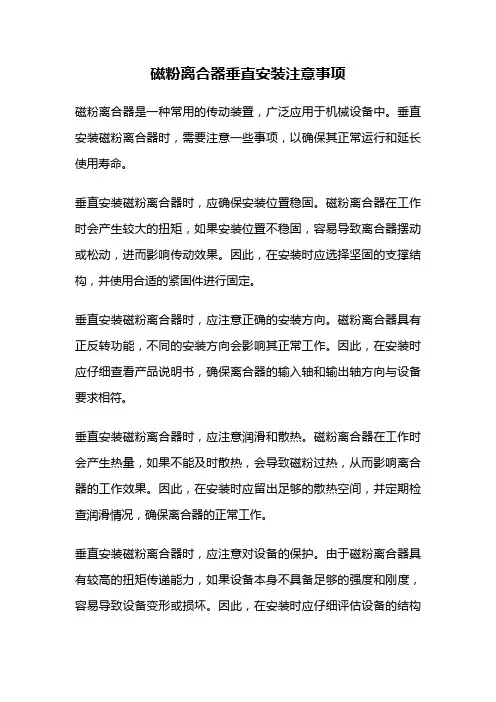

磁粉离合器垂直安装注意事项
磁粉离合器垂直安装注意事项磁粉离合器是一种常用的传动装置，广泛应用于机械设备中。
垂直安装磁粉离合器时，需要注意一些事项，以确保其正常运行和延长使用寿命。
垂直安装磁粉离合器时，应确保安装位置稳固。
磁粉离合器在工作时会产生较大的扭矩，如果安装位置不稳固，容易导致离合器摆动或松动，进而影响传动效果。
因此，在安装时应选择坚固的支撑结构，并使用合适的紧固件进行固定。
垂直安装磁粉离合器时，应注意正确的安装方向。
磁粉离合器具有正反转功能，不同的安装方向会影响其正常工作。
因此，在安装时应仔细查看产品说明书，确保离合器的输入轴和输出轴方向与设备要求相符。
垂直安装磁粉离合器时，应注意润滑和散热。
磁粉离合器在工作时会产生热量，如果不能及时散热，会导致磁粉过热，从而影响离合器的工作效果。
因此，在安装时应留出足够的散热空间，并定期检查润滑情况，确保离合器的正常工作。
垂直安装磁粉离合器时，应注意对设备的保护。
由于磁粉离合器具有较高的扭矩传递能力，如果设备本身不具备足够的强度和刚度，容易导致设备变形或损坏。
因此，在安装时应仔细评估设备的结构强度，并根据实际情况采取相应的加固措施，以确保设备的安全运行。
垂直安装磁粉离合器时，还需注意连接方式的选择。
常见的连接方式有轴承连接和键连接两种。
轴承连接适用于扭矩较大的情况，能够提供更可靠的传动效果；而键连接适用于扭矩较小的情况，可以方便地拆卸和更换。
因此，在安装时应根据实际需求选择合适的连接方式。
垂直安装磁粉离合器时，还需要定期检查和维护。
定期检查可以及时发现离合器存在的问题，进行及时维修和更换，以确保离合器的正常工作和延长使用寿命。
同时，还应注意定期添加润滑剂，保持离合器的良好润滑状态。
垂直安装磁粉离合器需要注意安装位置的稳固性、正确的安装方向、润滑和散热、设备的保护、连接方式的选择以及定期检查和维护等事项。
只有在注意这些方面，才能确保磁粉离合器的正常运行和延长使用寿命。
电磁离合器的安装使用注意事项与方法
电磁离合器（干式单片型）工作原理：（天机传动）TJ-A型电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
电磁离合器一般用于环境温度－20—50％，湿度小于85％，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5％干式电磁离合器的特点1、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
2、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
使用注意事项1、干式电磁离合器使用时禁止加入油脂，否则将导致扭矩下降。
2、电磁离合器安装前必须清洗干净，去除防锈脂及杂物。
3、电磁离合器可同轴安装，也可以对轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，对轴安装时，主动部份与从动部份轴之间同轴度应不大于0.lmm。
4、湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑，其浸入油中的部分约为离合器体积的5倍;(3)轴心供油润滑，在高速和高频动作时应采用轴心供油方法。
5、牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙，使空转时无磨齿现象,但不得大于δ值。
6、电磁离合器及制动器为b级绝缘,正常温升40℃。
极限热平衡时的工作温度不允许超过100℃,否则线圈与摩擦部分容易发生破坏。
7、电源及控制线路，离合器电源为一般为直流24伏(特殊定货除外)。
它由三相或单相交流电压经降压和全波整流得到，无稳压及滤波要求，电源功率要大于电磁离合器额定功率1.5倍以上。
使用半波整流电源必须加装续流二极管。
电磁离合器安装注意事项：1、请在完全没有水分、油分等的状态下使用干式电磁离合器，如果摩擦部位沾有水分或油分等物质，会使摩擦扭力大为降低，离合器的灵敏度也会变差，为了在使用上避免这些情况，请加设罩盖。
电磁离合器的常见故障与维修
动 的切换等。由于电磁离合器具有体积小 、结构紧 高 ， 还可解决离合器剩磁问题。改造电路如图 １ 。 凑、 动作灵敏、 稍耗功率小 以及操作方便等优点［ 所 ２ 】 ， 以在近代技术 中被广泛应用。 电磁 离 合 器 的正 常 寿命 一 般 规 定 ５万 ～ｌ ６万
《 装备制造技术＞ｏ ２ ￣ １ 年第 ３ ２ 期
电磁 离合器 的常见故 障与维修
孙双 文 ， 王维涛
喃 阳防爆集团股份有限公 司， 河南 南阳 ４３ ０） ７０ ８
摘 要 ： 电磁 离 器的故障判断 、 障解 决及安装 时的注意事项 ， 了总结， 业 内同行作技术参考。 就 合 故 做 可供
一
图 １ 电磁 离 合 器 改 造 电 路 图
在 加装该 线路 时应 注 意 ：
是低 电压值 ｃ视不同离合器而定 ； ， 二是电阻 尺值在调试时确定 ， 以保最佳效果 。 起 动 时期 发 生 较 多 。主要 表 现 为 ： 不能 启 动 ， 动 不 起 １２ 起 动不稳 定 ． 稳定 ， 进刀 时打 滑 ， 温升 过高 。 １１ 不 能起 动 ． 可 能是 电源输入 电压 不稳 。 电磁离合 器 的电压 ， 是三相 或单相交 流 电经降压 和全 波整 流得 到 的。 如果 这 种现 象 的原 因有 ３种 ： 电源需加装续流二极管。电源的功率大 （ ） 人 离合 器 的 电压 为零 或过低 。 １输 电磁 离合 器 是半波整流 ， ． ５ 电压波动在 ±５ ％ 输人电压 ，大多数为直流 ２Ｖ ４ ，但也有部分为特殊 于电磁离合器额定功率的 １ 倍 。 解决启动不稳的方法 ， 就是检查电压情况 ， 稳 的， 以在输入 电压时注意要求 。排除的方法 ， 所 是检 范围内。 测输入 电压是否为离合器要求 电压 。
电磁离合器使用方法
电磁离合器使用方法一、电磁离合器的组成与工作原理工作原理：当离合器处于断开状态时，激磁线圈产生的磁场不足以克服离合器弹簧的弹力，使得转子与定子分离。
而当激磁线圈得到电流后，产生的磁场将克服离合器弹簧的弹力，使得转子与定子联接在一起，实现机械传动。
二、电磁离合器的安装与调试1.在安装电磁离合器之前，需要先对其进行检查，保证其外部无损坏、无异物等。
2.选用与电磁离合器相匹配的传动轴，将其与离合器轴孔配合好。
3.调整离合器内部的紧固螺栓，使其与传动轴保持一定的间隙，同时可以保证离合器的灵活性。
4.将离合器与传动轴固定好，并调整紧固螺钉的力度，使之既能够保证联接的可靠性，又不至于太过紧固，形成轴瓦卡住的情况。
5.进行电气连接，将激磁线圈的两根引线分别连接到正负极。
三、电磁离合器的使用注意事项1.在使用电磁离合器之前，应确保传动轴和离合器轴孔等配合部件的润滑良好，以免因摩擦不良产生故障。
2.在工作过程中，应定期对离合器进行检查、维护，及时清除附着在离合器上的异物和污垢，以免影响其工作效果。
3.若长时间不使用，应将离合器取下并妥善存放，避免因长时间放置产生损坏。
4.在离合器的使用过程中，应注意其工作温度，避免温度过高造成离合器的松弛或过分紧固。
5.若发现离合器工作中出现异常情况，应及时停止使用，检查产生异常的原因，并进行维修或更换故障部件。
四、电磁离合器的维护保养1.定期对离合器进行清洁，可以使用清洁剂将其表面的尘土和油污清除干净。
2.定期检查激磁线圈及其连接线路的接触情况，确保其正常工作。
3.对离合器螺栓的紧固度进行检查，并根据需要进行紧固或松动。
4.定期更换离合器内部的磨损较严重的零部件，以保证其正常工作。
5.定期对离合器进行润滑，以减少摩擦磨损和延长使用寿命。
通过以上的介绍，我们了解到电磁离合器的组成、工作原理以及使用注意事项和维护保养方法。
只有正确合理地使用和保养电磁离合器，才能保证其正常运转，发挥其最大的功能和效果。
拆装压缩机电磁离合器的方法
拆装压缩机电磁离合器的方法1.准备工作：首先确保压缩机处于关闭状态，断开电源，以确保操作的安全性。
拆卸工具准备好，如扳手、螺丝刀以及卸紧器等。
2.拆卸前检查：在拆卸电磁离合器之前，要进行外观检查。
检查是否有裂纹、磨损、变形或其他损坏。
如果发现有异常，应该及时更换或修复。
3.拆卸附件：如果有液压泵或其他附件连接到电磁离合器上，首先需要拆卸它们。
使用相应的工具施加适当的力量，拆卸螺栓或其他连接件。
4.卸下弹簧：电磁离合器通常有一个或多个弹簧在保持其正常工作状态。
使用卸紧器锁定弹簧，并轻轻地将其拆卸。
5.拆卸顶盖：在电磁离合器的顶部，有一个顶盖覆盖在离合器上。
使用扳手或螺丝刀，将顶盖螺丝拆卸，并轻轻地将顶盖抬起。
6.拆卸插头：电磁离合器的插头连接到它的电源。
先解开插头自身的螺母，并轻轻地将其拆卸。
在拆卸插头时，确保注意安全，避免触电危险。
7.拆卸电瓷片：电磁离合器的下部，有一层电瓷片与电磁线圈和电磁铁相连。
使用扳手或螺丝刀，将电瓷片的螺丝拧松，并轻轻地摘下电瓷片。
8.拆卸电磁线圈和电磁铁：在拆卸电瓷片后，电磁线圈和电磁铁就完全暴露在外了。
将它们拆卸下来，确保不要弄坏线圈和铁核。
9.结束拆卸：在全部组件都拆卸下来之后，检查是否有任何其他残留物或颗粒物，并进行清洁。
如果有需要更换的零部件，及时更换。
10.安装新的电磁离合器：将新的电磁离合器的零部件和配件依次按照相反的顺序进行安装。
确保每个部件安装牢固，并且正确地连接到相应的位置。
紧固螺栓时，要注意力度，不要牢固过紧或过松。
11.检查新安装的电磁离合器：在安装完新的电磁离合器后，仔细检查各个部件的安装状态。
确保所有的螺栓和螺母都已经紧固。
连接电源后，进行试运行，检查电磁离合器是否正常工作。
以上是拆装压缩机电磁离合器的一般方法，但具体操作可能因压缩机型号和电磁离合器型号而有所不同。
在进行操作之前，应仔细阅读压缩机和电磁离合器的相关说明书，并根据需要寻求专业人员的帮助。
离合器的使用方法
离合器的使用方法
离合器作为一种普通设备，应用于大多数机械设备上，是必不可少的
组成部分，正确使用离合器将会给设备带来更多便利，但也要注意安
全问题。
下面就来分步骤介绍一下离合器的使用方法。
第一，在安装离合器之前，务必仔细检查离合器的外观，看看是否存
在有异物（尤其是金属固体或热气体），以确保离合器在使用中不会
受到外力和内力的影响。
第二，安装离合器时要注意控制安装的位置，力矩带的安装有规定，
但最好是安装在动力轴上，这样可以得到最佳的传动效果。
第三，当安装完离合器之后，要对离合器内部进行精密调整，尤其是
离合器的调整器，要根据实际情况确定调节范围，以保证在使用过程
中离合器的性能。
第四，在离合器的使用过程中要观察视力，如果出现抖动、振动等异
常情况，应立即停止使用并做出调整，确保离合器在使用过程中能够
正常运行。
第五，在使用离合器时要注意生活安全，离合器连接的马达和风扇等
设备有时会飞出物体，要不断检查运转是否安全，以及有无破裂、变形、渗漏或磨损等现象，如有上述情况，应及时更换新件。
总之，离合器是一种常见的设备，要求在使用的过程中要注意安全，
安装使用正确，然后才能有效的提高使用效率，达到最大的使用效果。
DLM10系列电磁离合器
图1一、 用途DLM10系列（EKE 系列）电磁离合器是一种用于机械传动系统中，借助电磁力操作使旋转运动的驱动侧部分与从动侧部分相结合或分离，从而实现动力和运动传递的执行元件。
离合器的标准工作电压为直流24伏。
在一般情况下，只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路，就能方便地对其实现自动、远动控制，从而满足机械传动系统的变速、换向及定位等各种要求。
离合器分为干式和湿式工作两个系列。
DLM10-□为湿式工作系列，DLM10-□.G 为干式工作系列。
湿式工作的离合器必须用在有油润滑冷却的场合；干式工作的离合器用于无润滑的场合，且应防止油脂类物质对摩擦片表面的沾污。
该系列离合器属磁通不经过摩擦片组的结构形式，断电后的残余力矩小，动作时间快，特别适用于对动作时间有要求的场合使用，在使用中，摩擦片磨损到一定程度，出现力矩下降时，需将工作气隙调制表2的规定值，调整方法在本说明书中邮详细说明。
二、结构和动作原理1.铜套2.联结3.可调衔铁。
4摩擦片组 5.复位弹簧6.线圈7.滑环8磁轭当离合器线圈断电后，电磁力消失，复位弹簧将衔铁弹回到通电前的位置，摩擦片组呈现自然松散状态，从而终止力矩的传递。
离合器的结构如图1所示，主要由装有线圈的磁轭，可调整的衔铁、联结、摩擦片组、铜套、复位弹簧及滑环等部分组成。
摩擦片组由若干外摩擦片和内摩擦片组成，内外摩擦片交替排列与磁轭外齿上。
外片外圆周上的六个开口槽可在联结的六个爪上自由移动；内片内圆周上的内齿可在磁轭外齿上自由移动 当离合器线圈通电后，产生电磁力将衔铁吸向磁轭，并将其间的片组压紧，力矩便借助与内片和外片之间的摩擦力从磁轭传递到联结或从联结传递到磁轭从而实现动力的传递。
三、主要技术参数及规格尺寸图21.主要技术参数（表1）注：.表中所列额定电压为离合器标准工作电压，若需其他等级的工作电压，可在订货时注明。
2.规格尺寸（表2）图4max图3注：1、表中所列j 、k 、D2为离合器与其连接件的连接尺寸，j 为销孔，K 为螺孔，D2为其位置直径，销孔和螺孔均由用户自定加工，本表所列数据仅供参考。
离合器的正确安装、使用和保养
装车时：安装离合器时，请用专用定位芯轴等工具。 装车时 禁止使用摔落过的离合器总成；定中心、定位可靠， 并对所有紧固螺钉对角交替均匀拧紧。安装变速箱时 ，应检查壳体定位是否正确完好。在插入一轴时，应 注意高度、角度和齿面等因素，不得有卡滞现象，保 证一轴与飞轮平面垂直。推荐使用专用安装工具车。 安装后： 安装后：根据不同车/机型的装调作业指导书，检查并 调整离合器踏板的自由行程，以保证分离轴承与离合 器分离指（垫环）之间的间隙符合规定的要求。
3
使用和保养：为了保证离合器使用性能和寿命，请您 使用和保养 按车辆正确操纵作业，一档起步，不得猛抬离合器踏 板压路机上下坡或小转弯时不要挂高档。由于摩擦片 的正常磨损，分离指（垫环）与分离轴承之间的间隙 会缩小，所以应定期检查，及时调整，否则有可能造 成分离轴承、分离指（垫环）或摩擦片烧损等后果。
离合器的正确安装、 离合器的正确安装、使用和保养
1
离合器的正确安装、 离合器的正确安装、使用和保养
离合器出厂前均经严格的性能检测和校正。禁止任 何形式的摔、打、砸、撬；禁止私自改造离合器；禁 止使用摔落过的产品；禁止使用被水淋湿过、严重锈 蚀的产品；请配套使用离合器。 装车前：首先，请确认离合器与车型是否匹配，从 装车前 动盘总成是否能顺利套入一轴。其次，要检查飞轮平 面是否起沟槽或有异物；分离拨叉和导向套（轴承） 是否异常；总、分泵和曲轴、变速箱油封是否漏油或失 效；分离轴承行程调整是否符合要求；分离轴承座是 否可以自由滑动、回位顺畅；分离轴承是否失油卡滞等 。如有上述现象应及时修理或更换，并保证飞轮壳内 无杂物，飞轮和压盘工作平面清洁、不得有油污。
11
提问和交流
Microsoft Word 文档
双击打开 离合器客户调查表
牙嵌式电磁离合器使用说明
牙嵌式电磁离合器使用说明1. 产品介绍牙嵌式电磁离合器是一种通过电磁作用实现传动和断开的装置。
它由电磁铁、铁芯、转子、定子等组成。
在牙嵌式电磁离合器内，电磁铁通过电流产生磁场，使铁芯吸引转子，从而实现传动。
断开时，电磁铁断电，使铁芯失去磁性，转子和定子之间断开。
牙嵌式电磁离合器广泛应用于各种机械传动系统中，如压力机、冲床、绕线机、纺织机、印刷机等等。
2. 安装及使用注意事项2.1 安装在安装牙嵌式电磁离合器时，需要注意以下事项：1.电磁离合器安放位置应保持平稳，安装面应平整。
2.电磁铁和铁芯之间应装有隔离材料，且隔离材料应与所用油相容，不得腐蚀。
3.安装时，应根据设备的负载要求和工作需要选择合适的牙嵌式电磁离合器。
4.安装前应检查电磁离合器的电气连线，确认无误后进行安装。
2.2 使用在使用牙嵌式电磁离合器时，需要注意以下事项：1.运行前应检查电磁离合器的工作环境，以确认适用的温度和湿度范围。
2.电磁离合器应保持清洁干燥，防止油污或污垢插入转轴与轴孔中，导致摩擦。
3.电磁离合器的电气控制系统应符合国家标准，保证正常工作，避免过电流或过压损坏电磁离合器。
4.电气维修时必须切断电源，并检查旁路开关是否工作正常，防止误操作导致危险。
3. 维护保养在维护保养牙嵌式电磁离合器时，需要注意以下事项：1.定期检查牙嵌式电磁离合器的工作是否正常，如有异常情况，应立即停机，并及时进行维修。
2.经常检查油封、轴承等易损件是否有磨损或裂纹，如有必须及时更换。
3.年度保养时，应拆卸电磁离合器，清洗内部油污和碎屑，查看磁芯、定子、转子和其他主要零件有无损伤，根据情况进行维修或更换。
4. 总结牙嵌式电磁离合器作为一种常见的传动和断开装置，在机械传动系统中广泛应用。
为确保其正常运行，并延长其使用寿命，需要在安装、使用以及维护保养中注意以上事项。
离合器的实施步骤与方法
离合器的实施步骤与方法引言离合器是机械传动系统中重要的组成部分，其作用是在发动机输出转矩和传动系统之间建立或断开连接。
离合器的正确安装和调整对于机械传动的正常运行至关重要。
本文将介绍离合器的实施步骤和方法，帮助读者了解如何正确安装和调整离合器。
步骤一：清洁工作区域在开始离合器的安装和调整之前，首先需要清洁工作区域，确保工作区域干净整洁，避免杂物和灰尘的干扰。
步骤二：检查离合器组件在安装离合器之前，需要检查离合器的各个组件，包括离合器盘、压盘、分离器轴承等，确保它们的完整性和正常工作。
如发现任何损坏或磨损的组件，应及时更换。
步骤三：安装离合器盘首先，将离合器盘放置在传动箱的输入轴上。
然后，确保离合器盘的定位销与传动箱的镂孔对齐。
步骤四：安装离合器压盘将离合器压盘放置在离合器盘上，并使用螺栓将其固定。
根据制造商的规定，正确拧紧螺栓以确保离合器盘和压盘的合适间隙。
步骤五：安装分离器轴承将分离器轴承装入传动箱的离合器销上，并确保其固定稳定。
分离器轴承的安装位置和方式会根据具体的车辆型号和离合器设计而有所不同。
步骤六：调整离合器在安装完离合器的所有组件后，需要进行离合器的调整。
调整离合器的目的是确保离合器的接合和分离动作正常，避免滑移或卡滞现象的发生。
1.首先，通过调整离合器离合线圈或调整螺栓来设置离合器的分离位置。
分离位置是指离合器完全分离时，离合器盘与压盘之间的间隙。
2.接下来，通过调整分离器轴承的位置来设置离合器的接合位置。
接合位置是指离合器完全接合时，离合器盘与压盘之间的接触状态。
3.在调整离合器时，需要及时检查并确保离合器的操作力和行程符合制造商的要求。
如果需要，可以根据实际情况适当调整离合器的工作力和行程。
步骤七：测试离合器在完成离合器的安装和调整后，需要进行离合器的测试。
测试的目的是确保离合器的正常工作和可靠性。
1.首先，启动发动机，并允许其自由运转一段时间，以确保离合器与发动机的顺畅连接。
电磁离合制动器的安装
单片电磁离合器与制动器属于干式工作，安装位置应勿靠近带有油污和润滑油飞溅的地方，离合器与制动器可安装在同轴或对接轴上，当安装在对接轴上时，必须保证两轴的同轴度，离合器安装后，磁轭与动盘间不得发生摩擦，但间隙不要超过0.3～1.5。
动盘与衔铁的间隙δ应保证表中规定尺寸。
单片电磁离合器与制动器自六十年代初问世以来，经过三十多年的研究开发和实践其结构已日趋完善，规格品种更加齐全、性能和可靠性更加提高。
但在正确选择和合理使用方面至今仍存在不少问题，特别在使用过程中的合理安装是充分发挥其性能的矛盾焦点。
为此，为了使用户能正确掌握安装设计，选择部分典型安装实例供各机械用户参考。
1、DZD-X/B 型制动器在轴端安装↓
2、DLD5-型单片电磁离合器与皮带 轮联结安装↓
3、两台DLD5-型电磁离合器在通装轴 上组合安装↓
4、DLD5-/B 与DZD5-/B 型电磁离合器与
制动器在通轴上组合安装↓
5、DLD5-/A 型电磁离合器与对接轴 联结安装↓
6、DZD5-型电磁制动器与滚轮联结安装↓
7、DLD6-型与DZD5-型电磁制动器在
通轴上组合安装↓
8、DLD5-/B 型电磁离合器与链轮
联结安装↓
9、DZD5-/A 型电磁制动器安装在机
体和轴端上↓
10、DLD6/B系列电磁离合器安装方法一11、DLD6/B系列电磁离合器安装方法二
12. 主动轴、从动轴同轴线安装
13.DZS2正装（电机安装方式）14. DZS3反装无安装板（电机安装方式）
15. DZS3反装有安装板（电机安装方式）
安全系数选择。
电磁离合器接线安装-天机传动
天机传动天机传动
电磁离合器接线安装-天机传动
每个电磁制动器及离合器都有两根线，很多用户初次使用的时候不知道如何接法，也不知道需不需要分正负极。
电磁离合器、电磁离合器的两根线是不需要分正负极的，只要对开接好，通过控制开关控制，并输出额定电压DC24V给电磁离合器、制动器就可。
包括其它同类产品磁粉离合器、磁粉离合器也是一样的，两根线不用分正负极，通张力控制器等输入额定DC24V即可。
温馨提示：天机传动工业用电磁离合器、制动器以及磁粉制动器、离合器均是使用DC24V，在接线的时候请确保电压是DC24V以内，同时建议参考电磁离合器、制动器以及磁粉制动器、离合器参数说明，以免接线错误，造成烧坏线圈等。
由天机传动提供。
拆装压缩机电磁离合器的方法
拆装压缩机电磁离合器的方法
拆卸电磁离合器：
1.首先，关闭电源，确保电磁离合器处于断电状态，以免发生意外伤害。
2.检查电磁离合器的安装情况，了解其固定方式和连接方式，以便拆
卸时有针对性地进行操作。
3.使用适当的工具(如扳手、螺丝刀等)，将固定电磁离合器的螺栓或
螺母逐一拆卸。
4.轻轻推动电磁离合器，使其与压缩机分离。
5.当电磁离合器与压缩机完全分离后，将其取出并放置在干燥、清洁
的地方。
安装电磁离合器：
1.在安装电磁离合器前，确保压缩机的面板上没有阻碍其安装的物品，以确保安装的平整性。
2.将电磁离合器轻轻放入压缩机的相应位置，并确保其与压缩机螺孔
对齐。
3.逐一用螺栓或螺母将电磁离合器固定在压缩机上，确保其稳固牢靠。
4.将电磁离合器与压缩机的连接线插头相互连接，确保连接牢固。
5.使用万用表等测试工具，检查电磁离合器的电气连接是否正确。
维护电磁离合器：
1.定期清洁电磁离合器的外表面，以防止灰尘、油污等杂质积聚，影响其正常工作。
2.注意保持电磁离合器的连接线干燥、清洁，避免潮湿环境导致线路短路或腐蚀。
3.定期检查电磁离合器的各项指标，如电阻、绝缘等，确保其安全可靠。
4.当发现电磁离合器工作异常或损坏时，及时更换或修复，以免产生更大的故障。
总结：
拆卸和安装压缩机电磁离合器需要注意以下几点：先断电、使用合适的工具、确保螺栓与螺孔对齐、牢固固定、正确连接电气线路、注意清洁和维护。
如果对操作不熟悉或遇到复杂情况，应请专业人士进行操作，在拆卸和安装过程中，务必注重安全。
离合器片的安装方法
离合器片的安装方法
离合器片的安装方法如下：
1. 确保安装环境清洁、干燥，并且设备处于完全停止状态，将车辆停靠在平坦的地面上，并拉起手刹。
2. 使用扳手卸下传动轴上的螺母，然后将传动轴和变速器分离。
3. 使用扳手卸下离合器残留螺丝，然后取下旧的离合器片。
4. 在安装新的离合器片之前，确保离合器片和变速器上的摩擦盘表面清洁。
5. 将新的离合器片放置在变速器上，并使用正确的螺帽将其固定。
6. 使用扳手拧紧离合器螺丝直到适当的扭力。
7. 重新将传动轴连接到变速器上，并使用扳手拧紧螺母。
8. 进行最后的检查，确保离合器片安装正确且紧固。
以上是离合器片的基本安装方法，具体操作建议参考车辆的用户手册或者咨询专业技术人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁离合器（干式单片型）工作原理：
（天机传动）TJ-A型电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
电磁离合器一般用于环境温度－20—50％，湿度小于85％，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5％干式电磁离合器的特点
1、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
2、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.
3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
使用注意事项
1、干式电磁离合器使用时禁止加入油脂，否则将导致扭矩下降。
2、电磁离合器安装前必须清洗干净，去除防锈脂及杂物。
3、电磁离合器可同轴安装，也可以对轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，对轴安装时，主动部份与从动部份轴之间同轴度应不大于0.lmm。
4、湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑，其浸入油中的部分约为离合器体积的5倍;(3)轴心供油润滑，在高速和高频动作时应采用轴心供油方法。
5、牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙，使空转时无磨齿现象,但不得大于δ值。
6、电磁离合器及制动器为b级绝缘,正常温升40℃。
极限热平衡时的工作温度不允许超过100℃,否则线圈与摩擦部分容易发生破坏。
7、电源及控制线路，离合器电源为一般为直流24伏(特殊定货除外)。
它由三相或单相交流电压经降压和全波整流得到，无稳压及滤波要求，电源功率要大于电磁离合器额定功率1.5倍以上。
使用半波整流电源必须加装续流二极管。
电磁离合器安装注意事项：
1、请在完全没有水分、油分等的状态下使用干式电磁离合器，如果摩擦部位沾有水分或油分等物质，会使摩擦扭力大为降低，离合器的灵敏度也会变差，为了在使用上避免这些情况，请加设罩盖。
2、在尘埃很多的场所使用时，请使用防护罩。
3、用来安装离合器的长轴尺寸请使用h6的规格。
4、考虑到热膨胀等因素，安装轴的推力请选择在0.2mm以下。
5、安装时请在机械上将吸引间隙调整为规定值的正负20%以内。
6、请使托架保持轻盈，不要使用离合器的轴承承受过重的压力。
7、关于组装用的螺钉，请利用弹簧金属片、接著剂等进行防止松弛的处理。
8、利用机械侧的框架维持引线的同时，还要利用端子板等进行确实的连接。
电磁离合器的保养与维护方法:
为了保证电磁离合器不间断的运行，必须要经常对其进行维护和保养：
1、经常在电磁离合器的可动部分添加润滑剂。
2、定期检查衔铁行程的长度。
因为在离合器的运行过程中，由于剖动面的磨损，衔铁的行程长度将增大。
当衔铁行程长度达不到正常值时，必须进行调整，以恢复制动面与转盘之间
的最小间隙。
如果衔铁行程长度增大到正常值以上，就可能大大降低吸力。
3、如果更换了磨损的制动面，应重新适当调整制动面与转盘之间的最小间隙。
4、经常检查螺栓的紧固程度，特别要拧紧电磁铁的螺栓、电磁铁与外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓和接线螺栓。
5、定期检查可动部件的机械磨损情况，并清除电磁铁零件表面的灰尘、花毛和污垢。
电磁离合器的基本使用方法：
1.连接与切离动作：驱动部位与起动部位之间安装离合器，则不须停止驱动处，起动处会依必要反应做连接与切离的动作.
2. 变速：作业途中时有相互转换速度的情形、此时使用离合器、则不须关闭驱动处即可变速.
3. 正反转：负荷点的正反转切换时、配合离合器使用则驱动外只要顺向回转即可.
4. 高频运转：在快速循环中的断续运转、反复利用马达上的on、off所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动.
5. 寸动：机械开始作动与位置接合时、只须以离合器瞬时作动即可.
双电磁离合组简称为双电磁离合器组合体，电磁离合刹车组主要由一个电磁离合器与一个电磁制动器组合的集成体，大致分为外露式、内藏式、，双电磁离合器组、双/单法兰电磁离合器刹车组等系列。
以上每种电磁离合刹车组的内外部装置略有不同，但它们都有共同的特性：应用广泛、结构简易、可高频运转、使用安全等。
台湾天机电磁离合刹车组是包装机械、月饼机械、面包机械、电线电缆设备、纺织机械、食品机械、电子设备、超声波机械等机械领域中是最为常见的设备之一。
台湾天机电磁离合刹车组合体主要功能有起动、停止、使用寿命长、寸动定位和高频率工作等优点。
双电磁离合器刹车器组合体由两个TJ-A型电磁离合器与一个TJ-B型电磁刹车器组成的集成体。
两个电磁离合器装置在左右两端，电磁制动器装置在外壳内部，三者连成一体。
离合器的转子被电磁制动器则固定在出力轴上，从而使用双侧的离合器轴承凸轮被解镶在出力轴上。
当右侧的电磁离合器电流通过时，离合器轴承凸轮带动出力轴，不通电的时候，轴承凸轮与出力轴处于分离状态，刹车器通电时出力轴停止动作。
当左侧电磁离合器接通电流时，那么左侧的轴承凸轮带动出力轴，切断电流时，左侧的电磁离合器凸轮会与出力轴处于切离状态。
通过以上的工作原理可以看出，此型双电磁离合刹车组适用于二段变速定位停止、高频率正逆转、动力分配精确定位的传动组合。
更多详情能参考电磁离合器
蜗轮蜗杆减速机。
