调节阀检修规程要点
调节阀检修规程
调节阀检修规程调节阀的结构调节阀按结构型式分为角式和直通式。
但内部结构基本相同。
阀芯外套有迷宫盘片,阀芯与阀座密封面为斜口。
阀座上下有垫片，阀盖与阀体通过垫片密封防止泄漏;阀盖与阀杆通过平衡密封、盘根及垫片防止泄漏。
执行机构通过轭夹子与阀盖相连。
阀杆与执行器轴通过阀杆夹子连接起来。
阀杆夹子上还带有定位器。
调节阀检修步骤与检修工艺1.1.1.1 阀门解体1.1.1.1.1 拆卸阀门前先将阀门与系统隔离并释放阀内压力。
1.1.1.1.2 电动执行装置停电，并拆除电线。
1.1.1.1.3 松脱阀杆夹子，使阀杆与执行器轴松脱，并取下定位器。
1.1.1.1.4 将轭夹子和盘根法兰松脱，取下放好，将执行器移走，放在合适的地方，注意不要倾倒损坏。
1.1.1.1.5 将阀盖法兰取下，用撬棍轻轻撬动金属密封使之松动。
1.1.1.1.6 将轭夹子夹住阀盖，使用吊绳，将阀盖连同平衡密封和填料密封一起取下存放好。
1.1.1.1.7 从阀盖上取下金属密封，注意不要损伤密封表面。
清理密封填料，把盘根压盖及盘根垫片放好，取下平衡密封、垫片及衬套。
注。
对于部分CCI调节阀没有平衡密封。
1.1.1.1.8 从阀体内依次取出阀芯、迷宫盘片、阀座及阀座垫片。
注意迷宫盘片的方向，画上记号，回装时不要倒置。
1.1.1.1.9 将阀体用遮盖物盖好，贴封条。
1.1.1.2 调节阀的检查与修理1.1.1.2.1 密封面的检查检查阀座与阀芯密封面，应无坑点、沟槽。
有缺陷应用车床按原角度光出新密封面，加工量应限制在最小范围以内。
如无法修复，应更换。
检查金属密封内、外密封面和与之相配合的阀盖与阀体密封面，应无坑点沟槽。
金属密封如需送车床加工，应放于专用胎具内按原角度车出新密封面。
加工量应限制在最小范围内。
检查平衡密封，平衡封垫及阀座密封垫，如有损坏应更换。
所有加工过的互相配合的密封面应研磨修理，以达到规定的质量标准。
阀体上的密封面如有缺陷，可用专用胎具研磨清除。
电动调节阀检修规程
电动调节阀检修规程
一．全厂分布情况
电动调节阀主要分布在氨法脱硫和汽机双减片区，以及除氧给水。
二．风险辨识及防范措施
三．检修注意事项
1.电动调节阀都为220v交流电源，检修时一定要断电后再作业。
2.遇到阀门卡死情况，不能盲目手动调试，要跟操作工沟通确认后在调
试，避免造成工艺问题。
3.检修时注意使用工具，避免工具伤人。
四．检修工具
万用表活动扳手梅花起子
五．检修过程
首先办理相应等级的票证，并与操作工联系确认能作业后，根据具体情况判断：
1.如果是DSC无法控制，关闭电动调节阀电源，并在现场用万用表监测，
确认无电后，将各个接头全部紧一遍，以免由于松动导致的断路，然
后可以给定一个值，然后检查有无输出信号且输出信号是否吻合，如
果不吻合就要检查控制室安全栅是否损坏，可更换一个后继续检查，
如果吻合，就可能是调节阀模块损坏。
2.如果是阀门调节到一个值就卡住，首先可以重复调试几次，观察是否
始终卡在一个值。
然后到现场，让操作工再次给个值，同时也顺着开
度方向一同手动开阀门，如果能完全打开阀门，就说明内部螺杆在某
个点卡住了，此时再让操作工重复开几次，观察是否仍然卡住不动，
如果仍然卡住就需要拆开阀门检查，如果损坏严重就需要更换。
如果
手动仍然无法打开阀门，也需要拆开阀门检查，很可能是内部螺杆链
接摩擦损坏了。
六．常见故障
1.内部螺杆老化，卡住了
2.电路板，模块损坏
3.控制线路，安全栅损坏。
调节阀检修方案
调节阀检修方案一、背景介绍调节阀是工业生产中常用的一种控制装置，用于调节流体介质的流量、压力和温度。
为了确保调节阀的正常运行和延长其使用寿命，定期进行检修是必要的。
本文将详细介绍调节阀检修的步骤和注意事项。
二、检修步骤1. 停机准备在开始检修之前，首先需要停止调节阀的运行，并确保系统中的压力已经释放。
同时，准备好所需的工具和备件，以便在检修过程中使用。
2. 拆卸调节阀2.1 断开调节阀与管道之间的连接。
先使用扳手松开连接螺母，然后将螺栓和螺母完全拆下。
2.2 将调节阀从管道上取下，并放置在平整的工作台上。
2.3 依次拆下调节阀的上盖、阀盘和阀座。
检查阀盘和阀座是否有磨损或损坏的情况。
3. 清洗和检查3.1 使用清洁剂和刷子清洗调节阀的各个部件，确保清洁彻底。
3.2 仔细检查阀盘、阀座、阀杆等部件是否存在裂纹、磨损或变形等问题。
如有问题，需要及时更换。
3.3 检查密封圈是否完好，如有损坏需要更换。
4. 维修和更换4.1 如果发现阀盘或阀座有磨损的情况，可以进行修磨或更换。
修磨时需要使用研磨工具进行磨削，确保阀盘和阀座的配合间隙符合要求。
4.2 如果发现阀杆有弯曲或变形的情况，需要进行更换。
4.3 根据实际情况，进行其他部件的维修和更换。
5. 组装调节阀5.1 将清洗干净的阀座和阀盘装回调节阀中。
确保阀盘与阀座的配合间隙适当。
5.2 安装调节阀的上盖，并确保螺栓和螺母紧固牢固。
5.3 将调节阀重新安装到管道上，并使用扳手紧固连接螺母。
6. 调试和测试6.1 启动调节阀，观察其运行情况。
确保调节阀能够正常开启和关闭，并且能够准确地调节流量、压力和温度。
6.2 使用相关的测试仪器对调节阀进行性能测试，确保其性能符合要求。
7. 记录和报告7.1 在检修过程中，及时记录各个步骤的操作和检查结果。
7.2 检修完成后，编写检修报告，包括检修的日期、时间、检修人员、检修内容和结果等信息。
三、注意事项1. 在进行调节阀检修前，必须确保停止了调节阀的运行，并释放了系统中的压力。
调节阀检修方案
调节阀检修方案
引言：
调节阀是工业自动化控制系统中不可或缺的重要元件，其正常运行对于保障生产过程的稳定性和安全性具有重要意义。
本文将详细介绍调节阀检修方案的各个步骤，旨在为工业生产过程中的设备维护提供参考。
一、检修准备
确定检修周期：根据调节阀的使用频率和重要程度，确定合理的检修周期。
准备工具与备件：准备必要的检修工具和备件，如螺丝刀、扳手、润滑油、密封圈等。
制定计划：制定详细的检修计划，包括人员分工、时间安排和工作流程等。
安全措施：确保检修环境的安全，如断电、挂牌、气体检测等。
二、阀门解体
关闭阀门：首先关闭阀门，确保其处于关闭状态。
卸下连接件：拆卸调节阀的连接件，如螺栓、法兰等。
分割阀门组件：将阀门按照设计图纸分割成若干个组件。
清理零件：用清洗剂清除零件上的污垢和杂质。
三、检查与测试
检查零件磨损：检查阀芯、阀座、密封圈等零件是否磨损严重。
检查电气元件：检查电气元件是否正常工作，如开关、传感器等。
测试功能：对调节阀进行测试，检查其开关是否灵活、流量调节是否准确。
校准参数：根据需要校准调节阀的参数，确保其性能指标符合要求。
四、维修与更换
维修磨损零件：对磨损的阀芯、阀座、密封圈等进行修复或更换。
更换损坏件：更换损坏的电气元件和其他易损件。
涂装保护：对金属零件进行涂装保护，以防腐蚀。
参数调整：根据实际情况调整调节阀的参数，以提高其工作性能。
五、组装与调试
按图组装：按照设计图纸将分割的阀门组件重新组装起来。
安装连接件：将拆卸的连接件重新安装到调节阀上。
调节阀检修工艺及质量标准
2)检查阀瓣与阀座的间隙。
3)阀座与阀瓣无裂纹，必要时进行探伤检查。
4)打磨阀体与阀盖的结合面。
5)对阀瓣与阀座的密封面进行研磨。
1)阀瓣与阀座密封面光洁无伤痕。表面度Ra<0.63μm。
2)阀瓣与阀座的间隙在0.10mm～0.30mm，大于1.0mm时更换新阀门。
3)阀座与阀瓣无裂纹。

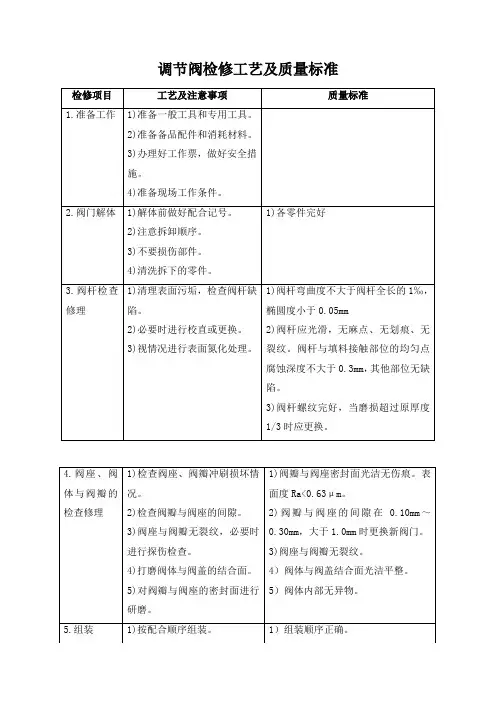

调节阀检修工艺及质量标准
检修项目
工艺及注意事项
质量标准
1.准备工作
1)准备一般工具和专用工具。
2)准备备品配件和消耗材料。
3)办理好工作票，做好安全措施。
4)准备现场工作条件。
2.阀门解体
1)解体前做好配合记号。
2)注意拆卸顺序。
3)不要损伤部件。
4)清洗拆下的零件。
1)各零件完好
3.阀杆检查修理
1)清理表面污垢，检查阀杆缺陷。
2)必要时进行校直或更换。
3)视情况进行表面氮化处理。
1)阀杆弯曲度不大于阀杆全长的1‰，椭圆度小于0.05mm
2)阀杆应光滑，无麻点、无划痕、无裂纹。阀杆与填料接触部位的均匀点腐蚀深度不大于0.3mm，其他部位无缺陷。
3)阀杆螺纹完好，当磨损超过原厚度1/3时应更换。
4.阀座、阀体与阀瓣的检查修理
4）阀体与阀盖结合面光洁Байду номын сангаас整。
5）阀体内部无异物。
5.组装
1)按配合顺序组装。
2)更换填料。
3)均匀紧固各连接件。
4)调整好各部间隙。
1）组装顺序正确。
2）填料质量符合要求。
3）各连接件紧固完好。
4）阀杆与阀瓣连接处间隙符合要求。
`
调节阀检修方案
调节阀检修方案引言：调节阀作为工业生产过程中的重要设备，其正常运行对于保障生产的稳定性和安全性至关重要。
然而，长期的使用和环境的影响可能导致调节阀浮现故障或者性能下降。
因此，定期进行调节阀的检修是必要的。
本文将详细介绍调节阀的检修方案，包括检修前的准备工作、检修过程中的注意事项以及检修后的验证与测试。
一、检修前的准备工作：1.1 确定检修计划：根据设备运行情况和维护记录，制定调节阀的检修计划。
计划应包括检修的时间、工作人员、所需工具和备件等。
1.2 断电与排空：在进行调节阀检修前，务必先切断与调节阀相关的电源，并将系统中的介质排空，确保安全性和操作便利。
1.3 准备检修工具和备件：根据调节阀的型号和故障情况，准备相应的检修工具和备件。
例如，螺丝刀、扳手、密封圈等。
二、检修过程中的注意事项：2.1 安全措施：在进行调节阀检修时，必须严格遵守安全操作规程，佩戴个人防护装备，确保人身安全。
同时，对于涉及高温、高压等危（wei）险环境的调节阀，应使用专业工具和设备进行操作。
2.2 拆卸与清洁：在拆卸调节阀之前，应先将其周围的管道介质排空，然后使用相应工具将调节阀拆卸下来。
拆卸后，对于阀体、阀盖、阀芯等部件进行清洁，去除污垢和沉积物，以确保部件的正常运行。
2.3 部件检查与更换：在清洁后，对调节阀的各个部件进行子细检查。
如发现磨损、裂纹或者其他损坏情况，应及时更换相应的部件。
同时，检查密封圈的状态，如有老化或者磨损，也应及时更换。
三、检修后的验证与测试：3.1 装配与调整：在更换或者修复完毕后，将各个部件按照正确的顺序进行装配。
装配完成后，进行调节阀的调整，确保其正常运行和准确的调节性能。
3.2 密封性测试：在装配完成后，进行密封性测试。
可通过涂抹肥皂水或者使用专业的气密性测试仪器进行检测，确保调节阀的密封性能符合要求。
3.3 性能验证：最后，进行调节阀的性能验证。
通过对调节阀进行开度、流量和压力等参数的测试，验证其在不同工况下的调节性能是否符合设计要求。
调节阀检修方案
调节阀检修方案一、背景介绍调节阀是工业生产过程中常用的一种控制装置，用于调节流体的流量、压力、温度等参数。
由于长期使用和外界环境的影响，调节阀可能会出现故障或性能下降的情况，因此需要定期进行检修和维护，以确保其正常运行和安全性能。
本文将针对调节阀的检修方案进行详细介绍。
二、检修方案的制定1. 检修周期根据调节阀的使用情况和工艺要求，制定合理的检修周期。
一般情况下，建议每年进行一次全面检修，同时根据情况可以进行中期检修或临时维护。
2. 检修内容（1）外观检查：检查调节阀的外观是否完好，有无损坏、腐蚀等情况。
（2）密封性检查：检查调节阀的密封性能，包括阀座密封和阀瓣密封。
（3）动作性能检查：检查调节阀的动作是否灵活、准确，是否存在卡阻、漏气等问题。
（4）内部清洁：清洗调节阀内部的杂质和沉积物，保证流体通道的畅通。
（5）润滑保养：对调节阀的运动部件进行润滑和保养，延长使用寿命。
（6）调试和测试：在完成检修后，进行调试和测试，确保调节阀的性能指标符合要求。
3. 检修工具和材料根据检修内容，准备相应的工具和材料，包括扳手、螺丝刀、密封胶、润滑油等。
确保工具和材料的质量可靠，以保证检修的顺利进行。
4. 检修流程（1）停机准备：在检修前，确保设备停机，并采取相应的安全措施，如切断电源、排空压力等。
（2）拆卸检修：按照操作规程，逐步拆卸调节阀的各个部件，进行清洁、检查和更换。
（3）维修更换：根据检查结果，对发现的问题进行维修和更换，确保调节阀的正常运行。
（4）组装调试：将维修好的部件按照正确的顺序组装起来，并进行调试和测试。
（5）试运行：在检修完成后，进行试运行，观察调节阀的运行情况和性能指标是否正常。
（6）记录和整理：对检修过程中的操作记录和检查结果进行整理和归档，为下一次检修提供参考。
三、安全注意事项1. 检修前必须停机，并采取相应的安全措施，确保人员和设备的安全。
2. 在拆卸过程中，注意保护调节阀的各个部件，避免损坏。
调节阀检修方案
调节阀检修方案1. 引言调节阀是工业自动化控制过程中常用的一种设备，用于调解流体介质的流量、压力、温度等参数。
为了保证调节阀的正常运行和延长其使用寿命，定期进行检修是非常重要的。
本文将介绍调节阀检修的方案和步骤，以保障设备的稳定性和可靠性。
2. 检修前的准备工作在开始检修调节阀之前，需要做好以下准备工作：2.1 安全措施•确保操作人员已经接受相关安全培训，并了解检修时需采取的安全措施；•穿戴好个人防护装备，如安全帽、口罩、手套、防护眼镜等；•检查周围环境是否存在危险物品，如有必要进行相应处理。
2.2 工具和材料准备根据调节阀的具体型号和要求，准备相应的工具和材料，如扳手、螺丝刀、密封胶、润滑油等。
2.3 关停设备在开始检修之前，确保相关设备已经停止运行，并进行相应的解除用电操作。
3. 检修步骤3.1 拆卸调节阀外壳使用相应的工具拧松并拆卸调节阀的外壳，注意保持外壳的完整不受损。
使用专门的清洗剂或溶剂将调节阀内部的污垢和沉积物进行彻底清洗，可以使用刷子或软布进行擦拭。
3.3 检查阀门和密封件检查调节阀的阀门和密封件是否磨损或有损坏情况，如有需要及时更换，同时要检查阀门的开闭是否顺畅。
3.4 润滑调节阀内部在清洗和检查完调节阀内部后，在适当的部位上添加润滑油或润滑脂，以保证阀门的灵活性和运行顺畅。
3.5 维修或更换部件若在检查中发现调节阀内部的部件有严重磨损或损坏情况，需要进行维修或更换。
在更换部件时要注意选择适合的型号和规格。
在完成以上检修和更换工作后，将调节阀外壳装配回原位，并使用相应的工具将螺栓紧固。
3.7 启动调节阀在装配完调节阀外壳后，进行相应的启动操作，确保调节阀的运行正常。
4. 检修后的工作在完成调节阀的检修后，应做好以下工作：•清理工作现场，确保没有遗留的工具和材料；•检查调节阀周围环境是否存在其他问题，如有需要及时进行处理；•记录检修的细节和结果，以便后续参考。
5. 结论通过定期检修调节阀，可以保证其正常运行和延长使用寿命，同时可以避免因故障引起的工艺生产停滞和安全隐患。
调节阀检修方案
调节阀检修方案标题：调节阀检修方案引言概述：调节阀在工业生产中起着至关重要的作用，但长时间使用后会出现各种问题，因此定期检修调节阀至关重要。
本文将介绍调节阀检修的方案，帮助工程师们更好地进行设备维护。
一、检修前准备工作1.1 清洁工作：在进行调节阀检修前，应先将调节阀周围环境进行清洁，确保无杂物干扰。
1.2 停机工作：在检修前，需要先将调节阀停机，并确保相关管道内无介质流动。
1.3 安全工作：检修前需进行安全检查，确保设备无泄漏、无电气故障等安全隐患。
二、拆卸调节阀2.1 拆卸外壳：首先需要拆卸调节阀的外壳，将内部结构暴露出来。
2.2 拆卸阀盖：接着需要拆卸阀盖，检查阀芯和密封圈等部件。
2.3 清洁内部：将拆卸下来的部件进行清洁，确保无杂物残留。
三、检查调节阀内部部件3.1 检查阀芯：对阀芯进行检查，确保其表面无损伤、无变形等情况。
3.2 检查密封圈：检查密封圈是否老化、磨损，如有问题需及时更换。
3.3 检查阀座：检查阀座是否有磨损、变形等情况，需要进行修复或更换。
四、更换损坏部件4.1 更换密封圈：如检查发现密封圈有损坏，需及时更换新的密封圈。
4.2 更换阀座：如阀座有损坏，需要进行修复或更换，确保阀座平整、无漏气。
4.3 更换阀芯：如果阀芯有损坏，需更换新的阀芯，确保调节阀的正常运行。
五、组装调节阀5.1 组装部件：在更换损坏部件后，需要将调节阀的各部件按正确的顺序组装好。
5.2 调试工作：组装完成后，需要进行调试，确保调节阀的运行正常。
5.3 安全检查：最后进行安全检查，确保调节阀无泄漏、无故障，可以投入使用。
结语：通过以上步骤的检修，可以有效延长调节阀的使用寿命，保障工业生产的正常运行。
希望工程师们能够认真执行调节阀检修方案，确保设备的安全可靠性。
调节阀检修方案
调节阀检修方案引言概述：调节阀是工业生产中常用的一种流量控制装置，它可以调节流体的流量、压力和温度，保证工艺过程的稳定性和安全性。
然而，由于长期使用和外界环境的影响，调节阀可能会出现故障或损坏，需要进行检修和维护。
本文将为您介绍一种调节阀检修方案，以确保调节阀的正常运行和延长使用寿命。
一、调节阀检修前的准备工作1.1 清洁工作区域：在进行调节阀检修之前，首先需要清洁工作区域，确保没有杂物和灰尘。
这可以减少污染和外部物质对调节阀的影响，同时提供一个安全的工作环境。
1.2 准备必要的工具和设备：检修调节阀需要使用一些特定的工具和设备，如扳手、螺丝刀、密封圈等。
在开始检修之前，确保所有必要的工具和设备齐全，并检查它们的状态是否良好，以免影响检修过程。
1.3 关闭阀门和排空介质：在检修调节阀之前，必须关闭与之相连的阀门，并排空介质。
这可以防止介质泄漏和意外伤害，并为检修提供一个安全的操作环境。
二、调节阀外部检查和清洁2.1 外部检查：首先，对调节阀的外部进行检查，包括阀体、阀盖、阀杆等部分。
检查是否有损坏、腐蚀或泄漏的迹象，以及是否有松动的螺栓和螺母。
如果发现任何问题，应及时记录并采取相应的修复措施。
2.2 清洁阀体表面：使用清洁剂和刷子清洁调节阀的外表面，去除附着的污垢和油污。
注意不要使用腐蚀性强的清洁剂，以免损坏阀体表面。
2.3 检查密封圈和润滑油：检查调节阀的密封圈和润滑油的状态。
如果发现密封圈老化或损坏，应及时更换。
润滑油应保持清洁，并按照规定的周期进行更换和补充。
三、调节阀内部检查和维护3.1 拆卸阀盖和阀杆：使用相应的工具，拆卸调节阀的阀盖和阀杆。
在拆卸过程中，要小心轻拿轻放，避免损坏阀件和密封面。
3.2 检查阀座和阀瓣：检查阀座和阀瓣的磨损情况，如果磨损严重，应及时更换。
同时，清洁阀座和阀瓣的表面，确保其光滑和无杂质。
3.3 检查弹簧和调节机构：检查弹簧和调节机构的状态，确保其正常工作。
如果发现弹簧松弛或调节机构损坏，应进行相应的修复或更换。
仪器调节阀的检修规程
仪器调节阀的检修规程1、日常维护：每天至少一次巡检，内容如下：a.向当班工艺人员了解调节阀运行情况；b.查看调节阀或定位器供气压力及气源净化情况是否正常；c.当调节阀处于手动遥控时（与主控操作人员联系好）观察调节阀杆是否仍有上下移动现象，如有则应检查调节阀定位器、供气系统及执行机构，发现问题采取措施及时妥善处理；d.用听诊探棒置于阀杆或上阀体处，探听阀芯、阀座在动态运行中是否有异常杂音和较大的振动，如有应及时报有关负责人采取预防措施;e.查看执行机构膜片紧固处有无渗气，调节阀各动、静密封点有无泄漏；f.检查各部分接管、接头是否有松动、漏气和腐蚀；g.作好巡检记录，对故障隐患要及时汇报。
2、定期维护：a.每班进行一次调节阀外部清洁工作；b.每月对阀杆密封填料压盖的松紧情况进行调整，以保证不泄漏工艺介质；c.每月给带有注油器的调节阀补充密封脂；d.在工艺人员的配合下，每三个月对气源过滤器排污一次。
3、常见故障及处理方法：对于调节阀出现的故障处理可分为在线一般故障处理和离线故障处理。
在线一般故障处理见下列情况：输入控制信号压力后调节阀杆不动作，可能有以下原因a.供气压力不足未达到额定压力。
通知控制室操作人员切入手动遥控后调整气源压力至额定值后，恢复自动调节观察结果；b.信号管及接头泄漏。
查找出漏点后小心紧固；c.膜片破裂或〃0〃型环老化损坏、阀杆与膜片硬芯盘固定螺钉脱落。
出现此类故障时，应与操作工艺人员协商好，将工艺负荷稳定在固定值，如有侧面手轮应将阀位固定在某一位置；如没有侧面手轮时制作卡件将阀杆固定后，撤掉控制信号后，拆掉膜头固定螺栓，更换膜片、型环及固紧推杆与硬芯盘膜片的螺帽，故障处理完后与工艺操作人员联系将阀投入正常运行。
d.调节阀膜头无输入信号或者很小。
可能是定位器、放大器、节流孔堵塞或者是过滤器减压阀故障，应与工艺联系，固定调节阀开度，检查定位器、放大器，或更换减压阀，并将气源彻底排放一次。
调节阀检修方案
调节阀检修方案一、背景介绍调节阀是工业生产过程中常用的一种控制装置，用于调节流体介质的压力、流量、温度等参数。
为了确保调节阀的正常运行和延长其使用寿命，定期进行检修是必要的。
本文将详细介绍调节阀检修方案，包括检修前的准备工作、检修过程中的步骤和注意事项等。
二、检修前的准备工作1. 确定检修计划：根据调节阀的使用情况和维护记录，制定检修计划，包括检修时间、检修内容和所需人员等。
2. 确定检修工具和材料：根据调节阀的型号和规格，准备相应的检修工具和材料，如扳手、螺丝刀、密封垫片等。
3. 停机准备：在检修前，确保相关系统或者设备已经停机，并采取相应的安全措施，如切断电源、排空压力等。
三、检修过程中的步骤1. 拆卸调节阀：使用相应的工具，拆卸调节阀与管道之间的连接件，如螺栓、螺母等。
注意在拆卸过程中，避免损坏调节阀和管道。
2. 清洁调节阀：将拆卸下来的调节阀放置在清洁剂中浸泡，去除附着在表面的污物和沉积物。
使用软刷子等工具，清洁调节阀的各个部件，确保其表面光滑无损。
3. 检修零部件：对拆卸下来的各个零部件进行检查，如阀芯、密封圈等。
如有损坏或者磨损的零部件，应及时更换。
4. 组装调节阀：在更换完损坏的零部件后，按照原装顺序和方法组装调节阀。
注意在组装过程中，要确保各个零部件的位置和方向正确。
5. 调试和测试：将组装好的调节阀重新安装到管道上，并进行相应的调试和测试工作。
通过调节阀的开关、启闭力和密封性能等指标，确认调节阀的正常工作状态。
四、注意事项1. 安全第一：在检修过程中，要严格遵守安全操作规程，佩戴必要的个人防护设备，如安全帽、手套等。
2. 严禁损坏：在拆卸和组装调节阀的过程中，要轻拿轻放，避免碰撞和摔落，以免造成损坏。
3. 防止松动：在组装调节阀时，要确保螺栓、螺母等连接件的紧固力度适当，避免松动导致漏气或者漏液。
4. 润滑保养：在组装调节阀之前，可以适量涂抹润滑剂，以减少零部件之间的磨擦和磨损。
调节阀检修方案
调节阀检修方案标题：调节阀检修方案引言概述：调节阀作为一种重要的工业设备，在工业生产中起到了至关重要的作用。
然而，由于长时间运行或其他原因，调节阀可能会出现故障或损坏。
为了确保调节阀的正常运行和延长其使用寿命，制定一套科学合理的调节阀检修方案是至关重要的。
本文将从五个方面详细阐述调节阀的检修方案。
一、检查调节阀的外观和密封性能1.1 检查调节阀的外观是否有明显的损坏或腐蚀，如有需要及时更换或修复。
1.2 检查调节阀的密封性能，包括阀体与阀盖的连接处、阀座与阀芯的密封性能等，如有泄漏现象需要进行调整或更换密封件。
1.3 检查调节阀的连接螺纹是否松动，如有需要进行紧固，以确保连接的稳固性。
二、清洁调节阀内部零件2.1 拆卸调节阀的阀盖和阀芯，将其放入清洗槽中用洗涤剂进行清洗，彻底清除内部的污垢和沉积物。
2.2 清洗完毕后，用清水冲洗干净，并用干燥的布将其擦干，确保内部零件的干净和干燥。
2.3 在重新组装调节阀时，要注意将零件放置在干净的工作台上，避免再次污染。
三、检查调节阀的运动性能3.1 检查调节阀的开启和关闭动作是否灵活，如有卡滞或不畅顺的情况，需要进行润滑或更换相关零件。
3.2 检查调节阀的调节范围是否正常，如有偏差需要进行调整或更换调节机构。
3.3 检查调节阀的反馈信号是否准确，如有误差需要进行校准或更换传感器。
四、校准调节阀的参数和控制系统4.1 使用专业的校准设备，对调节阀的参数进行校准，包括流量系数、死区、比例带等。
4.2 检查调节阀的控制系统是否正常，如有问题需要进行调试或更换控制器。
4.3 在校准过程中，要严格按照标准操作程序进行，确保校准结果的准确性和可靠性。
五、测试调节阀的性能和稳定性5.1 进行调节阀的性能测试，包括响应时间、调节精度、稳定性等指标的测试。
5.2 根据测试结果，对调节阀的参数进行优化和调整，以提高其性能和稳定性。
5.3 在测试过程中，要注意记录测试数据和结果，以便后续分析和评估。
调节阀检修规程要点
1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。
4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围（20%—80%）内工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。
4.1.4 调节阀在运行过程中严禁调整阀杆和压缩弹簧的位置。
4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。
4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需周期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。
4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
调节阀检修方案
调节阀检修方案一、背景介绍调节阀是工业生产中常见的一种控制装置，用于调节流体介质的流量、压力和温度。
为了确保调节阀的正常运行和延长使用寿命，定期进行检修是必要的。
本文将详细介绍调节阀检修方案，包括检修的目的、步骤、所需工具和注意事项等。
二、检修目的1. 确保调节阀的正常工作，保证工业生产的连续性和稳定性；2. 预防调节阀因长时间使用而出现故障，降低维修成本；3. 延长调节阀的使用寿命，提高设备的可靠性和效率。
三、检修步骤1. 准备工作a. 关闭调节阀所在的管道，并排空管道中的介质；b. 获取调节阀的技术资料，包括安装图纸、操作手册等；c. 准备所需的工具和材料，如扳手、螺丝刀、密封垫片等。
2. 拆卸调节阀a. 使用扳手拆下调节阀与管道连接的螺栓；b. 逐步拆下调节阀的连接件，如法兰、螺母等；c. 将调节阀从管道上取下，并放置在清洁的工作台上。
3. 清洗和检查a. 使用清洁剂和刷子清洗调节阀的各个部件，包括阀体、阀盖、阀芯等；b. 仔细检查各个部件是否有损坏、磨损或腐蚀现象；c. 检查密封面是否有泄漏，如有需要更换密封垫片。
4. 维修和更换a. 根据检查结果，对损坏或磨损的部件进行维修或更换；b. 注意选择与原件相匹配的零件，并按照技术要求进行安装；c. 在更换零件时，注意使用正确的扭矩和紧固顺序，避免损坏零件或造成泄漏。
5. 装配和测试a. 按照安装图纸和操作手册，将调节阀的各个部件装配好；b. 使用扳手和螺丝刀将连接件紧固好，并确保阀体与管道连接牢固；c. 打开管道，逐步增加流体介质的压力，测试调节阀的性能和稳定性。
四、注意事项1. 在进行检修前，务必切断调节阀所在管道的介质流动，并确保工作环境安全；2. 检修时要仔细阅读调节阀的技术资料，了解其结构和工作原理；3. 使用正确的工具和材料，遵循安装图纸和操作手册的要求进行操作；4. 检查和维修过程中，注意保持清洁，避免杂质进入调节阀内部；5. 在装配和测试时，严格按照要求进行操作，确保调节阀的性能和稳定性；6. 若发现无法修复的故障或需要更换大量零件，建议联系专业人员进行维修。
调节阀检修方案
调节阀检修方案引言概述：调节阀是工业生产中常用的控制元件，用于调节流体的压力、温度和流量等参数。
为了确保调节阀的正常运行和延长其使用寿命，定期进行调节阀的检修是非常重要的。
本文将介绍一套完整的调节阀检修方案，包括检修前的准备工作、检修过程中的注意事项、常见故障的处理方法以及检修后的保养措施。
一、检修前的准备工作：1.1 确定检修计划：根据调节阀的使用情况和维护记录，制定详细的检修计划，包括检修时间、检修内容和所需人员等。
1.2 停机准备：在进行调节阀检修前，必须先停止流体的运行，切断相关的电源和介质供应，确保操作的安全性。
1.3 准备工具和备件：根据检修计划，准备好所需的工具和备件，包括扳手、螺丝刀、密封圈等，确保检修过程中能够顺利进行。
二、检修过程中的注意事项：2.1 安全措施：在进行调节阀检修时，必须严格遵守相关的安全操作规程，佩戴好个人防护装备，确保人身安全。
2.2 拆卸检修：按照调节阀的结构和工作原理，有序地进行拆卸检修，注意记录每个部件的位置和状态，以便后续的组装工作。
2.3 清洗维护：在拆卸检修后，对调节阀的各个部件进行清洗和维护，去除积聚的污垢和杂质，确保阀门的灵活性和密封性。
三、常见故障的处理方法：3.1 泄漏问题：如果调节阀存在泄漏现象，首先检查密封圈和密封面是否完好，如有损坏需及时更换；还要检查阀门的安装是否正确，是否有松动现象。
3.2 运动不灵活：如果调节阀的运动不灵活，可能是由于阀杆上的润滑剂不足或过多，需要适量添加或清除润滑剂，保持阀杆的正常运动。
3.3 控制不准确：如果调节阀的控制精度不高，可能是由于阀门内部的堵塞或磨损，需要进行清洗或更换相关部件，以确保调节阀的正常控制功能。
四、检修后的保养措施：4.1 组装调试：在完成调节阀的检修后，按照拆卸的逆序进行组装，确保每个部件的正确安装和紧固。
4.2 润滑保养：在组装完成后，根据调节阀的要求，适量添加润滑剂，保持阀门的灵活性和密封性。
仪表调节阀检修规程
有限公司作业指导书文件名称：仪表调节阀检修规程文件编号：HRKZY/JX06版次：F/1受控状态：分发编号：生效日期：2015年1月6日编制: 批准:1.目的为了仪表调节阀检修工作的规范化，便于在检修工作中实施质量监督与检验，特制定本规程。
2.适用范围适用于有限公司所进行的仪表调节阀的检修过程。
3.职责有限公司是进行仪表调节阀检修的主管部门，负责组织和制订相应的管理规定。
4.仪表调节阀检修规程为了仪表调节阀检修工作的规范化，便于在检修现场中实施质量监督与检验，特制订本规程。
4.1.检修前的确认a.根据检修单位任务单核对仪表调节阀的位号、铭牌、参数，正确了解该阀用途、介质性能、介质流向和运行中存在的问题，以及检修进度的要求和其他安全技术要求。
b.进行外观检查及性能检查，并作简单性能测试，以便正确了解实际存在的问题，使检修工作做到更全面、更有针对性。
二了解需检修的仪表调节阀所需的备品、配件，以便正确选择制订检修方案，提高检修质量和进度。
d.解体检修和离线检修都应有标志，以便修复后正确装配到位。
所有检修的碟阀应处于全关位置状态，闸阀、角阀应处于开启位置状态。
4.2检修步骤关闭截止阀一开启导零阀一仪表调节阀下线一原始状态初调记录一仪表调节阀解体一检查一清洗一病症确定一车修芯、座一研磨芯、座（或更换）一更换填料一更换垫片一组装一加装润滑剂一调试、记录阀门参数一压力试验一甲、乙双方验收一上线复位一自查一交工。
4.3执行机构的检修按照现行仪表调节阀的结构，所用执行机构分：气动薄膜式、气动活塞式、电动活塞式、电动执行机构涡轮蜗杆式三类。
其检修应与阀体部分分开后进行。
4.3.1气动执行机构应打开膜盖，排除污垢、清除锈斑。
4.3.2检查膜片、O型密封圈、丫型密封圈等密封件是否老化、断裂、弹簧和托盘膜板有无裂纹、损坏及锈蚀，特别注意锥形密封圈有无损伤。
4.3.3检查调节装置螺纹部分是否锈蚀、气源进排气嘴、指示件、标尺是否完整、推杆锈蚀情况。
调节阀检修方案
调节阀检修方案一、背景介绍调节阀是工业生产中常用的一种流量调节装置，用于控制流体介质的流量、压力和温度。
为了确保调节阀的正常运行和延长其使用寿命，定期进行检修是非常重要的。
本文将详细介绍调节阀检修方案，包括检修的目的、检修步骤、所需工具和材料等。
二、检修目的1. 确保调节阀的工作性能稳定，能够准确地控制流体介质的流量、压力和温度。
2. 检查调节阀的密封性能，防止泄漏的发生。
3. 清洗调节阀内部的污垢和异物，保持其畅通无阻。
4. 检查调节阀的各个部件是否磨损或损坏，及时更换维修。
三、检修步骤1. 停机准备：首先，确保调节阀所在的系统停机，并确保无压力状态。
切断与调节阀相关的电源和介质供应。
2. 拆卸阀体：使用合适的工具，拆卸调节阀的阀盖和阀体。
注意避免损坏阀体和阀盖，同时小心处理调节阀内的介质。
3. 检查阀内部：检查阀内部的密封件、阀芯、阀座等部件是否磨损或损坏。
如有需要，及时更换维修。
4. 清洗阀体：使用适当的清洗剂，清洗阀体内的污垢和异物。
注意使用安全防护措施，避免对身体和环境造成伤害。
5. 维修和更换：根据检查结果，对需要维修或更换的部件进行处理。
确保更换的部件与原有部件相匹配，并严格按照制造商的要求进行操作。
6. 组装阀体：将维修和更换完成的部件重新组装到阀体中，确保每个部件的位置正确、紧固可靠。
7. 调试和测试：重新启动调节阀所在的系统，进行调试和测试。
确保调节阀能够正常工作，流体介质的流量、压力和温度能够准确控制。
8. 记录和报告：对检修过程中的每个步骤和结果进行详细记录，并撰写检修报告。
报告中应包括检修日期、检修人员、检修过程中发现的问题和处理方法等信息。
四、所需工具和材料1. 工具：扳手、螺丝刀、橡胶锤、钳子、清洁刷等。
2. 材料：清洗剂、润滑油、密封件、阀芯、阀座等。
五、安全注意事项1. 在进行调节阀检修前，确保相关系统已停机并无压力。
2. 检修过程中，应佩戴适当的个人防护装备，如手套、护目镜等。
「气动调节阀检修过程注意事项工作原理和校验」
「气动调节阀检修过程注意事项工作原理和校验」气动调节阀是一种通过调节介质流量来控制过程参数的设备，广泛应用于工业领域中的流体控制系统。
为了保证气动调节阀的正常运行和延长使用寿命，定期的检修工作十分重要。
本文将介绍气动调节阀的检修过程注意事项、工作原理和校验方法。
一、气动调节阀检修过程注意事项1.断电：在进行气动调节阀的检修前，必须先切断其所连接的电源，以确保操作人员的安全。
2.保持阀门关闭：在检修过程中，保持阀门处于关闭状态，防止介质流经阀门。
3.清洁工作区域：检修过程中应保持工作区域的清洁，防止杂质和灰尘进入阀门中。
4.使用正确工具：在拆卸和安装阀门零部件时，使用适当的工具，避免损坏零部件。
5.严格遵循操作规程：按照制造商提供的操作规程进行检修，避免错误操作。
6.检查零件状态：在检修过程中，检查所有阀门零部件的状态，如有磨损或损坏应及时更换。
7.涂抹适当润滑剂：在重新组装时，对需要润滑的部件涂抹适量的润滑剂，以保证阀门的灵活运行。
二、气动调节阀工作原理气动调节阀的工作原理基于气压的作用，主要由三部分组成：阀体、活塞和空气压力。
1.阀体：阀体是气动调节阀的主要组成部分，它通过调节介质流通通道的开启和关闭，来控制介质的流量。
2.活塞：活塞是阀体内的一个移动部件，它的位置决定了介质能否流过流通通道。
3.空气压力：气动调节阀通过空气压力的作用来实现活塞的移动。
空气压力通过控制阀上的空气源来调节活塞的位置，从而改变介质的流量。
当调节阀开启时，控制器向阀门发送开启信号，控制阀体内的气源通过活塞将阀体内的流通通道打开，介质可以顺利流动。
相反，当调节阀关闭时，控制器向阀门发送关闭信号，阀体内的气源通过活塞将阀体内的流通通道关闭，介质无法流动。
三、气动调节阀校验方法1.清洁检查：检查阀门与管道之间的连接是否松动或破损，若有则需要重新紧固或更换密封件。
2.气密性检查：用气源将阀门打开，然后关闭气源，观察阀门是否能够保持关闭状态。
气动调节阀、电动调节阀设备操作、维护、检修规程
气动调节阀、电动调节阀设备操作、维护、检修规程第一节操作规程1、更换带联锁的仪表设备时，根据需要先解除联锁后再进行作业。
2、设备检修时严格执行停送电制度，更换元器件时轻拿轻放，防止人为损坏。
3、检修更换设备前必须开好工作票，确认各项安全措施到位后方可进行。
原则上先停电后操作，必须带电作业时应作好防范措施以免造成设备损坏或人身伤害。
煤气区域仪表必须先断开电源后，才能开盖检查；检查完毕后，外壳封好后方可送电。
2、种仪器仪表的参数设定、性能整定、启动、停止严格按操作说明书执行。
5、严格执行技术保密制度。
6、严格执行安全制度。
第二节维护规程1、维护内容：1）设备名牌是否清晰无误；2）设备供电应符合要求；3）设备环境（温度、湿度、清洁度、振动等）应符合设备的要求；4）设备外观有无污垢、划痕、损伤、断裂等外观缺陷；5）设备各指示灯显示正确；6）可控件应处于可调位置7）仪表管线、线路敷设整齐，应做固定安装；8）管号、线号、端子号应齐全、清晰、准确；9）防爆型仪表应有防爆鉴定机关颁发的防爆合格证；10）设备电源、信号线连接正确，无松动、脱落、断路、短路现象；11）密封件应无泄漏；12）系统原理图和接线图应完整、准确；13）仪表常数及其更改记录应齐全、准确；14）现场仪表、显示仪表、HMI显示值三者应显示一致；15）正常工况下，仪表示值应在全量程的20%~80%。
2、点检项目：1）卫生：阀周围尘土是否过多，是否有垃圾，是否有漏水。
2）温度：环境温度是否在阀使用温度要求范围内。
3）环境：环境湿度是否在使用要求范围内。
4）是否存在遗留问题，能否处理及处理办法。
3、点检内容：1）点检阀体、法兰连接处，阀杆密封处是否泄漏介质。
2）点检气源管是否漏气、堵塞。
3）点检减压阀是否损坏、漏气。
4）点检定位器是否有输出，动作执行是否符合使用要求。
5）点检气薄膜室是否漏气。
6）点检快切阀的限位输出动作是否正常。
7）点检电机是否过热，漏电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。
4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围（20%—80%）内工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。
4.1.4 调节阀在运行过程中严禁调整阀杆和压缩弹簧的位置。
4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。
4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需周期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。
4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
4.3.2.2 在检查仪表空气带水时，可在仪表空气管路末端进行排污（有些地方设末端排污球阀），观察带水情况。
如果没有排污阀，需征得工艺操作人员同意（填写《检修工作票》），按调节阀检修处理，将仪表管路从气源球阀后拆开，观察带水情况。
检查结束后与工艺人员交代清楚，填写操作票的完成情况。
4.3.3 防雨检查在夏季雨后，需安排进行防雨检查，主要检查阀门定位器仪表接线口是否进水受潮。
4.4 维护保养4.4.1 保养主要指对阀门各部件进行润滑、清理，延长阀门各部件使用寿命。
4.4.2 定期清扫，保持整洁，特别是阀杆、定位器的反馈杆等活动部位；清扫一般半月一次；对于需加润滑油的填料，一般每星期加油一次，并使注油器内有足够的存油，润滑油的品种不得随意变更。
5 调节阀的检修5.1 对调节阀检修前，需填写《检修工作票》，征得调度及工艺人员同意并签字，待工艺人员关闭自调阀前后截止阀，如果截止阀有泄漏，应加装盲板，并用旁路阀调节后，工艺人员现场监护各项安全措施落实到位后，待阀内介质降温、泄压后，方可开始调节阀的检修。
5.2 检修的一般程序打标记→（下线）→清洗→解体→零部件检修→研磨→装配→调校与试验→（上线）→动作检查→回路联试→投运。
5.3 打标记为保证调节阀离线检修后能正确复位，应重视打标记程序。
应能清晰标明以下方位5.3.1 调节阀阀体法兰与管道法兰的连接方位；5.3.2 阀体与上、下阀盖及其执行机构的连接方位。
5.4 清洗滞留在阀体腔内的某些工艺介质是具有腐蚀或有毒的，在进入解体工序前必须以水洗或蒸汽吹扫的方法，将调节阀被工艺介质浸渍的部件清洗干净。
5.5 解体5.5.1 气开式调节阀需往薄膜气室加入适当的气压信号，使阀芯与阀座脱离接触后，再旋转阀杆，使之与执行机构的推杆分离。
5.5.2 有如必要，需将执行机构组件完全分解，对薄膜、弹簧等易损件进行检查。
5.5.3 在阀门分解后所得的零部件应集中存放，以防散失或损伤。
5.6 零部件检修5.6.1 生锈或脏污的零部件要以合适的手段进行去锈和清洗，要注意清洁好机加工面，特别要保护好阀杆、阀芯和阀座的密封面。
5.6.2 重点检查部位5.6.2.1 阀体：阀体的内壁和连接阀座的内螺纹处易受流体介质的腐蚀和冲蚀。
5.6.2.2 阀座：密封面、与阀体连接的外螺纹处易受腐蚀和气蚀。
5.6.2.3 阀芯/阀杆组件：阀芯的密封面和调节曲面以及导向圆柱面处均易受到腐蚀和磨损的；阀杆上部与密封填料接触部位不得松动，阀杆不得弯曲。
5.6.2.4 上阀盖的填料函处的腐蚀。
5.6.2.5 阀体、上阀盖、下阀盖各法兰密封面的腐蚀程度。
5.6.2.6 执行机构中薄膜片和“O”形密封圈老化、裂损程度。
5.6.3 根据零部件损伤情况各异，决定采用更新或修复处理。
5.6.3.1 每一次检修，不论损伤与否，必须更新的零件有密封填料、法兰垫圈、“O”形密封圈。
5.6.3.2 经检查发现损伤而又不能保证下一运行周期工作的零件应予更换，如薄膜片、弹簧等。
5.6.3.3 其余的各式零部件如损伤严重时，应予更新；轻度损伤时，可采用补焊、机加工等手段予以修复。
5.7 装配5.7.1 在装配的全过程中要特别重视各零件相互间的对中性。
5.7.2 阀体与上、下阀盖组装时，应采取对角线“十”字逐次旋紧法。
螺栓上应涂抹润滑剂。
5.7.3 密封填料装配时需注意以下几点：5.7.3.1 在使用开口填料时，应使相邻两填料的开口相错180°或90°。
5.7.3.2 在一般情况下，“V“形填料的开口向下，但在真空阀中使用时，应使开口向上。
5.7.3.3 对需定期向填料加注润滑油的调节阀，应使填料函中的填料套（亦称灯笼环）处于适中位置，与注油口对准。
5.7.3.4 按填料的材质选用合适的润滑密封油膏。
5.7.4 执行机构与阀两大部件组装时，要注意解体前所做的标记，确保相对方位恢复原位。
5.8 调校与试验5.8.1 调节阀的调校与试验前需得到工艺确认，校验过程需认真填写《调节阀调试记录》。
5.8.2 基本误差校验将输入信号平稳地按增大和减小方向给阀门定位器，观察各点所对应的行程值，试验点为输入信号范围的0%、25%、50%、75%、100%五个点，各点偏差应在±1%左右。
5.8.3 回差校验在同一输入信号所测得的正反行程的最大差值即为回差。
用调节阀的额定行程的百分数表示，不应超过1.0%。
5.8.4 始终点偏差校验将输入信号的上、下限值分别加入定位器，测量相应的行程值，偏差不应超过1%。
要特别注意到保证气开式调节阀的始点、气关式调节阀的终点在阀关位置上。
5.8.5 死区校验在输入信号的25%、50%、75%三点上进行校验，方法为缓慢改变（增大或减小）输入信号，直到观察出一个可察觉的行程变化（0.1mm），此点上正、反两方向的输入信号差值即为死区。
不应超过全量程的3%。
5.9 阀门检修后，各部件按要求紧固安装后，调试合格后，由工艺人员开启前后截止阀，关闭旁路阀，待调节平稳后将《检修工作票》填写完整，清理好现场，做到“工完、料静、场地清”。
6. 调节阀常见故障、产生原因及处理方法6.1 有输入信号但无动作6.1.1 执行机构故障：检查执行机构6.1.2 阀杆弯曲或折断：更换阀杆。
6.1.3 阀芯脱落（螺母松扣）：拧紧螺母。
6.1.4 阀芯与衬套或套筒卡死：检查同轴度并重新安装。
6.1.5 定位器中放大器的恒节流开堵塞：用细铜丝去除恒节流孔中杂物。
6.2 阀全闭时泄漏量大6.2.1 阀芯或套筒密封面腐蚀、磨损：轻度可研磨阀芯密封面，重度更换阀芯、套筒。
6.3 阀达不到全闭位置6.3.1 介质差压大于阀的允许差压：选取大一档输出力的执行机构或安装定位器。
6.3.2 阀体内有异物：清除异物。
6.4 阀动作不稳定有振动现象6.4.1 执行机构刚度偏小：选取大一档刚度的执行机构或安装定位器。
6.4.2 阀杆摩擦力大：减少阀杆摩擦。
6.4.3 支撑不稳：加固支撑。
6.4.4 附近有振动源：消除振动源。
6.5 密封填料渗漏6.5.1 填料压盖没压紧：压紧填料压盖。
6.5.2 填料变质损坏；更换填料。
6.5.3 阀杆损坏:更换阀杆。
6.6 阀动作迟钝6.6.1 阀体内有泥浆或粘性大的介质，使阀堵塞或结焦：清除。
6.6.2 填料硬化变质：更换填料。
6.6.3 膜片漏气：更换膜片。
目次1.总则……………………………………………………………………………（）1.1规程适用范围及引用文件.…………………………………………………（）1.2基本工作原理.………………………………………………………………（）1.3构成及功能………………………………………………………………（）1.4主要技术性能及规格………………………………………………………（）2.完好标准…………………………………………………………………（）2.1零部件完整齐全，质量符合要求……………………………………………（）2.2技术资料齐全、准确……………………………………………………（）2.3设备及环境整齐、清洁，无跑冒滴漏…………………………………（）3.设备维护……………………………………………………………………（）3.1日常维护……………………………………………………………………（）3.2定期维护……………………………………………………………………（）3.3常见故障及处理方法………………………………………………………（）4.检修周期和检修内容………………………………………………………（）4.1检修周期……………………………………………………………………（）4.2检修内容……………………………………………………………………（）4.3检修质量标准………………………………………………………………（）5.投运与验收………………………………………………………………（）5.1投运前的准备………………………………………………………………（）5.2投运步骤……………………………………………………………………（）5.3验收……………………………………………………………………………（）6.维护检修安全注意事项………………………………………………………（）6.1维护安全注意事项…………………………………………………………（）6.2检修安全注意事项…………………………………………………………（）6.3试车安全注意事项…………………………………………………………（）7.检修用物料……………………………………………………………………（）附录(检修中可能涉及的技术标准、试漏方法或其他规范) …………………（）1总则1.1适用范围及引用文件：本规程适用于石油化工装置在线使用的ZMAM-16B型气动薄膜套筒调节阀，其他型号的气动薄膜调节阀亦可参照使用。
