水泥基自流平基底的处理与界面剂的使用

基底的处理与界面剂的使用
界面剂的作用
1、增强界面接着及封闭毛细孔
2、阻止自流平固化前水份渗透到基层中，造成自流平水化作用的不完整
3、防止基底湿气上升造成表面气孔
4、增加流动度

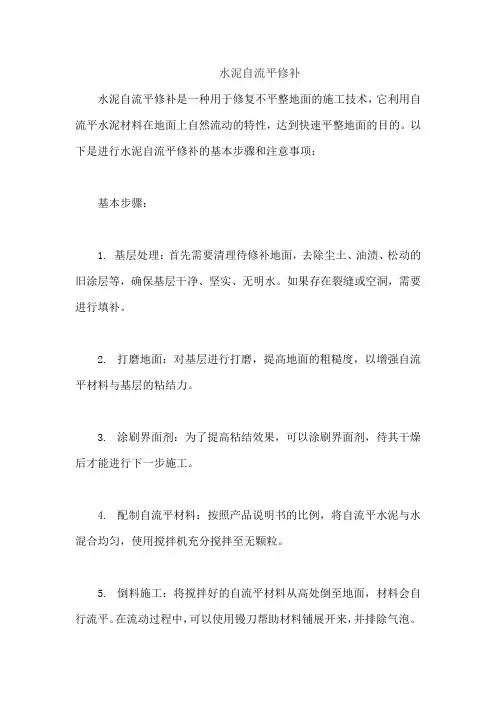

基底的处理与界面剂的使用
1、普通基底：如粗糙坚实的混凝土地面，先用机械打磨找平，再将界面剂1：2稀释涂布第一遍； 1：1稀释涂布第二遍，视成膜情况可进行后继施工。

2、光滑的基底：如光滑的水泥地面、理石地面，水磨石地面。

对于光滑粒地面益采取喷砂、凿毛、打磨等类似机械法处理，以提供粗燥、干净、毛孔开放的表面。

粒径大的界面剂不易渗透会影响自流平水泥与基层的粘接，所以需采用粒径小于0.2的渗透型界面剂做为封底。

滚涂一至两遍。

非常密实基面可以在界面剂原液涂布后覆以石英砂形成粗糙面;特殊密实基底如环氧基底可用环氧底涂或树脂做为界面剂涂布后再覆以石英砂形成粗糙面再进行后继施工。

3、松散基底：其面粗糙，原本水泥沙浆配比不合要求，先以机械打磨清除松散物。

如面积过大，须先将界面剂1：3加水，浇灌基层1~2遍，以增加基底混凝土强度，再以1：1比值加水滚刷两遍界面剂，以保证符合自流平的工作面。

注：如不须承载可在界面剂中添加适量成膜助剂，用两遍滚刷方式，根据界面剂成膜情况必要时要刷三遍。

视界面剂型号而定。

界面剂每次施工要等前次干燥后方可。

4、油污处理：自流平施工基底油污必须进行处理，小面积油污可用火烧或凿掉油污面的方法，然后修补砂浆修补。

如大面积油污须将油污地面凿去3~5公分，
用修补砂浆修补。

5、松散物，污渍：一般用机械打磨方式加以刨除
6、明水，潮湿：如小面积可先将明水除去，再以火烧、烤灯等方法烧（烤）干燥
7、起皮，空鼓：基底起皮须用镪子镪掉，大面积用机械铣刨。

空鼓部须打掉修补。

8、裂缝：①旧地坪：收缩完全的混凝土产生的裂缝可以用修补砂浆填补，也可以用自流平干粉加界面剂稀释后将裂缝填补。

②新地坪：新的混凝土地坪产生的裂缝因为没有收缩完成，须在裂缝上加辅防裂自沾胶带，工业用须承重载地坪须用钢制防裂带（钢网）。

③如小裂缝可以先机械扩充再进行填补。

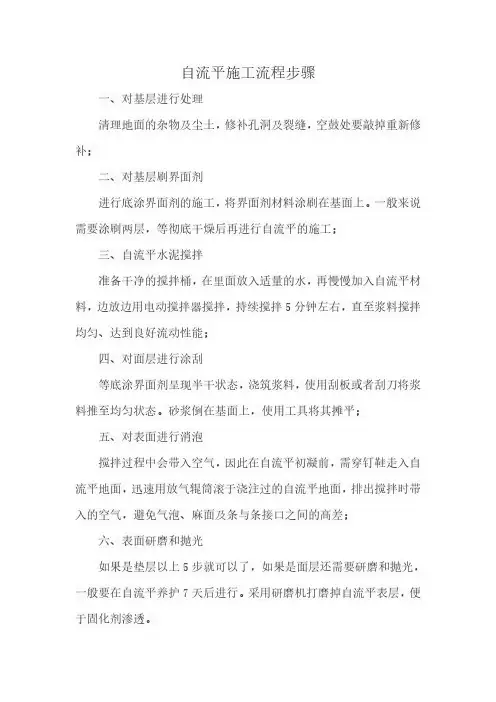

水泥自流平施工
一、搅拌1.往搅拌桶内先注入清水，然后按比例慢慢加入自流平粉剂，（混合比例：粉料：水=5：1），采用搅拌枪配合直径10搅拌头进行搅拌。

2.混合2分钟后沿桶边及桶底刮一遍，确保无干料深沉残留，至均匀无结块状，静止1-2分钟待其胶粉充分溶解后，再搅拌一次约1分钟即可施工；
3.将搅拌好的浆料倒于底涂过的基面上，用刮刀摊平，一次涂抹需达到所需的厚度，并用放气滚桶来回滚动，以释放料浆中所含的空气，完毕后就可待其自平；
4.浆体在15分钟内可流展自平，工作时间为20分钟。

超过15分钟不可再在其表面做摊拖动作
注：1.施工人员须配备专业施工工具，经专为培训后可作业;
2.若进行小坡度整平时拌合用水量需降低2%
3.当施工厚度超过10时须掺加粒径2－5的干净砂，与砂的混合比例最高可达1：
1重量比；
4.施工作业温度不低于10℃
二、切割伸缩缝
在自流平地面可以行走的时候，可以在混凝土结构的伸缩缝处用切割机切出3mm的伸缩缝，此伸缩缝应采用具有弹性的结构填缝胶填充。

三、打磨
自流平水泥施工48小时后即可进行打磨处理，打磨后可进行面层施工。

高强面层自流平（PS705、IS703）打磨后可直接使用。

四、封闭保护
施工完成后要做好现场的封闭保护，房屋门窗应封闭，避免穿堂风。

施工期间及施工一周后房间及地面温度应保护在+10℃~+30℃。

五、注意事项
1、在保证上道工艺的情况下，方能进行下一道工序。

同时注意成品的保护工作。

2、严格控制加水量，垫层自流平加水量不能大于22%，面层自流平加水量不能大于20%
3、每次施工后,应立即清洗有关设备和工具。

4、从涂刷界面剂开始，每次进入施工现场人员必须穿鞋套，以避免脚下带入泥沙。

5、基面太过干燥可用清水洗刷地面，一来可增加基面的工作度，二来可清除表面尘土，提供一个清洁的工作面。

待其表面干燥后接续底涂施工。

不能在干燥地面撒水后直接涂刷界面剂，否则易引起起鼓、开裂等后果。

6、施工面积过大须分仓施工。

搅拌好的浆体在搅拌桶内静置时间超过5分钟须再次搅拌后使用，超过15分钟以上必须舍弃。

地面用水泥基自流平砂浆及其标准
摘要：JC／T985—2005《地面用水泥基自流平砂浆》行业标准已于2005年8月1日正式实施。

介绍地面用水泥基自流平砂浆材料在国内外的应用与发展情况，参照欧洲标准，对制定我国地面用水泥基自流平砂浆产品标准的技术要求和标准制定的依据作了较详细的阐述。

关键词：自流平砂浆；标准；地面；水泥基
0引言
地面自流平砂浆是一种用于建筑物的新型地面材料，尤其适用于工业厂房与家庭装修居室地面作垫平层。

该材料具有流平性好、早期强度高、易于铺设、施工速度快、工期短等特点，是一种具有承载与装饰双重功能，且发展前景看好的建材产品。

20世纪80年代以来，美国、法国、德国、意大利、瑞典、芬兰等发达国家，相继研究开发生产了地面用自流平砂浆，并得到了广泛使用。

产品类别包括水泥基、石膏基、菱镁基、沥青基与合成树脂基等5种地面材料，但生产、使用面较广的还是水泥基自流平砂浆。

为了保证自流平砂浆产品的质量与工程的质量，欧洲标准化协会（CEN）已经制定与正在制定一系列关于地面材料及找平层的产品及其
性能试验方法。

已经发布的有EN 13318—2000《找平材料与地面找平层的定义与术语》、EN 13409—2001《地面用自流平砂浆的试验方法初凝时间的测定》、EN 13813—2002《找平材料与地面找平层找平材料的性能及要求》等欧洲标准；正在起草的有PrENl937《地面用自流平砂浆的试验方法标准搅拌程序》、《地面用自流平砂浆的试验方法抗折与抗压强度的测定》、《地面用自流平砂浆的试验方法尺寸稳定性的测定》、PrEN l 2706《地面用自流平砂浆试验方法流动度的测定》等欧洲标准。

同时，还制定了《作为工业与商业用磨损面层的聚合物改性水泥基地面材料技术规范与施工指南》，用于指导材料选用与设计施工与验收。

韩国对地面自流平砂浆也进行了研发、生产与应用，于2001年制定了KSF 4041∶2001《水泥基自流平砂浆》国家标准，用以规范韩国地面材料的生产与应用。

20世纪80年代，我国一些科研院所也开始了地面用自流平砂浆的研究、开发，但因受到原材料选择的限制，产品性能不稳定，仅停留在试验阶段，未得到推广使用。

改革开放以来，国外产品进入我国，经建设、施工单位使用，由于其材料与施工性能俱佳，受到建筑界的青睐，得到了较大范围的推广使用。

目前我国生产的自流平砂浆有：水泥基、合成树脂基与石膏基共3类，但生产量与应用面较广的还是水泥基自流平砂浆。

由于这种新产品国内没有统一的产品标准与试验方法，仅有企业标准或产品说明书，技术指标不全，试验方法不统一，企业标准又受地域性影响，妨碍了该产品在全国范围内推广使用。

因此，制定全国统一的行业标准，以保证地面自流平砂浆产品质量与稳步健康的发展，从而保证地面工程质量，促进其在更大范围内的推广使用。

根据国家发展和改革委员会批准：JC／T 985—2005《地面用水泥基自流平砂浆》行业标准已于2005年8月1日正式实施。

本文对该标准制定的技术要求及依据进行介绍。

1 JC／T 985—2005的制定依据
（l）参照采用了EN138l3：2002《找平材料与地面找平层找平材料的性能及要求》，试验方法采用了欧洲标准中相关的标准与我国现行的标准。

（2）总结了我国研发、生产与使用该产品的科研成果与实践经验。

（3）采集了国内企业生产的产品，并进行较大量的试验验证。

在国外标准中，选择参照采用欧洲标准的原因是：
①国际标准（ISO）相当部分是采用欧洲标准，我国采用欧洲标准便于将来与国际标准接轨；
②欧洲标准规定的技术要求与试验方法与使用要求比较符合我国情况，可以更好地满足用户需要；
③我国大多数自流平砂浆生产线，采用的是从欧洲引进的技术与生产工艺。

采用欧洲标准，在技术要求与试验方法上具有可比性，有利于产品进出口，消除“技术壁垒”。

2对JC／T985—2005的说明
2．l 标准名称
欧洲标准根据材料分为5类，我国目前生产的有水泥基、合成树脂基与石膏基3类。

本标准制定的是“地面用水泥基自流平砂浆”，不适用于另外2类产品。

合成树脂基与石膏基自流平砂浆应另制定产品标准。

2．2 范围
本标准未规定材料应用环境的限制，但标准中规定的技术要求主要是应用于室内作地面材料。

目前，水泥基自流平砂浆主要用于室内作地面材料。

如用于室外，根据使用环境的要求，还应考虑增加材料抗冻融、抗滑性以及日晒雨淋干湿交替引起的体积变化、空气中二氧化碳对水泥基材料的碳化等性能的测定。

材料除了要满足地面承载能力与装饰功能外，不应带有有害物质，防止其使用过程中外逸，污染环境，危害人体、生物的健康与生命，这是从近几年来装饰装修材料对室内环境造成的污染给人们敲响的警钟。

因此本标准在“范围”内作了原则性规定：“本标准包括的产品不应对人体、生物和环境造成有害的影响，涉及与使用有关的安全与环保问题应符合我国相关标准和规范的规定”。

2．3 分类和标记
地面用水泥基自流平砂浆（代号CSLM）按其组成分为2大类：
单组分（代号S）：由工厂预制的包括水泥基胶凝材料、细骨料和填料以及添加剂等原料拌合而成的单组分产品，使用时按生产商的使用说明加水搅拌均匀后使用。

双组分（代号D）：由工厂预制的包括由水泥基胶凝材料、细骨料、填料以及其它添加剂和聚合物乳液等组成的双组分材料，使用时按生产商的使用说明将2个组分搅拌均匀后使用。

单组分与双组分水泥基自流平砂浆定义中均强调了“由工厂预制”，也就是本标准适用的产品均是工厂生产的商品砂浆，是由工厂生产，供给建设、施工单位在工地加水，或双组分拌合后即可使用的材料。

而不适用于建设或施工单位现场配制的上述材料。

根据我国目前的生产与应用情况，也考虑到今后的发展，标准中将地面用水泥基自流平砂浆按其抗压强度等级分为：C16、C20、C25、C30、C35、C40；按其抗折强度等级分为M、F6、F7、F10。

生产企业可根据用户要求，将抗压与杭折强度等级组合，生产各个强度等级不同的产品，以满足地面工程不同的使用要求。

产品标记按照：产品名称、组分、强度等级、标准号顺序排列。

例示：单组分抗压强度等级为C20、抗折强度等级为F7的地面用水泥基自流平砂浆标记为：CSLM SC20 F7 IC／T 985－—2005
2．4 要求
外观：
单组分产品外观应均匀、无结块。

双组分产品液料组分经搅拌后应呈均匀状态；粉料组分应均匀、无结块。

产品物理力学性能应符合表1要求。

注：（1）用户若有特殊要求由供需双方协商解决；（2）适用于有耐磨要求的地面。

表2列出了欧洲标准EN 13813中水泥基自流平砂浆性能的测试项目。

注：（1）找平材料基为水泥基；（2）代号N：标准规定项目；—：无关；? 0：在与产品性能有关时，可作为选择性项目；a：仅适用于用于耐磨损表面的找平材料。

欧洲标准中将测试项目分为4类：标准规定的必选项目；与产品性能有关的选择性项目；无关项目；作耐磨地面时应测定材料的耐磨性与抗冲击性。

材料耐磨性提供了3种可选择的测性方法，因为欧洲地域广阔，各国可以根据本国的国情选用一种适合的材料耐磨性试验方法。

能统一的尽量统一，不能统一的不强求统一，“求同存异”，既坚持原则性，又有灵活性，这可能是欧洲自流平砂浆标准的一个特点。

表3列出了韩国标准KSF 4041水泥基自流平砂浆性能的测试项目与技术指标。

该标准将产品分为“通用”与“专用”2类。

KSF 4041标准仅适用于韩国本土，产品就比较单一，其通用的产品指标稍低，不作抗折强度与耐磨性试验；而专用的产品指标稍高，需进行抗折强度与耐磨性试验。

JC／T 985—2005《地面用水泥基自流平砂浆》参照欧洲标准EN 13813，结合我国国情规定了性能测试项目及其技术指标（见表2）。

其中流动度的测试，规定测定“初始流动度”与“20 min流动度”。

如用户有特殊需要，要求测试其它时间段的流动度，可由供需双方协商解决。

耐磨性仅适用于有耐磨要求的地面，一般作地面垫层材料时不用测定。

EN 13813标准中抗压强度与抗折强度等级见表4。

表4 EN 13813中的抗压、抗折强度等级
欧洲标准适用于参加欧洲标准化协会的所有欧共体国家。

因此，在产品上考虑了不同国家的不同国情、不同用途，按抗压与抗折强度等级提出了一个系列，供欧共体各国选择。

经试验验证后统计，我国生产的水泥基自流平砂浆其抗压强度等级在C16～C40，抗折强度等级在F4～F10。

因此，在JC ／T 985中我国水泥基自流平砂浆的抗压强度与抗折强度等级有选择地选用了欧洲标准中部分系列产品，作出了规定、见表5。

表5 JC ／T 985中的抗压、抗折强度等级
在EN 13813中拉伸粘结强度分为B0.2、B0.5、B1.0、B1.5、B2.0共5个等级，本标准抗压与抗折强度等级只选择了部分系列.因此，标准中拉伸粘结强度只规定了1个指标，应不小于l．0 MPa。

欧洲、韩国标准均规定了产品的凝结时间。

根据我国国情，为了有利于控制产品出厂，本标准未将凝结时间列入标准，而以24h抗压与抗折强度指标予以代替。

2．5 试验方法
自流平砂浆的制备参照PrEN 1937《地面用自流平砂浆的试验方法标准搅拌程序》，但砂浆搅拌机采用JC／T681行星式水泥胶砂搅拌机，该搅拌机也采用国际标准制作。

流动度、拉伸粘结强度采用欧洲标准试验方法。

耐磨性采用GB/T1768《漆膜耐磨性试验方法》。

尺寸变化率参照采用JGJ 70《建筑砂浆性能试验方法》，以成型后24h作为初始长度，测定其28 d的尺寸变化率。

抗冲击性参照并采用了GB ／T 3810．5—1999《陶瓷砖试验方法第5部分：用测恢复系数确定砖的抗冲击性》，但落锤的形状与尺寸参照ENIS06272：1994《抗冲击性能测定——下落重物法》。

抗折与抗压强度采用了GB／T 17671《水泥胶砂强度检验方法（ISO法）（idt 150 679:1989）》。

?
2．6 检验规则
产品检验分为出厂检验和型式检验，型式检验包括第5章技术要求的所有项目。

正常生产条件下，每半年至少进行l次。

型式检验不合格产品不能生产，应停产整顿直至型式检验符合标准要求为止。

出厂检验项目包括：外观、流动度、抗压、抗折强度（24 h、28 d）。

出厂检验是在型式检验合格的基础上进行的，出厂检验结果符合标准要求产品才能出厂，如未进行型式检验或型式检验不合格，即使出厂检验合格，其检验结果也是无效的。

批量：根据目前企业的生产规模与质量管理水平，同一类别、同一强度等级的100 t产品为一批，不足l 00 t的亦可按一批计。

生产企业如生产规模大而产品质量水平稳定，则批量可以大一些；如企业生产规模小而产品质量波动大，则批量应小一些，这样检验成本可能高一些，但承担的质量风险就小一些。

2．7 贮存
在正常贮存、运输条件下，贮存期自生产日起为6个月。

也就是说，产品在6个月内，贮存、运输均按标准要求执行，产品各项技术要求均应符合标准性能。

不然，生产企业应承担责任
水泥基自流平材料的主要原材料为水泥、砂、填料及添加剂。

为了达到相应的技术指标如流动性、早强性，添加剂的种类和添加量往往较多。

因此，水泥基自流平材料是一种较复杂的材料，其对施工的要求往往较高，比如温度、湿度、通风、基层强度等都会对其产生影响，而且有时候这些影响可能导致自流平地面施工的失败。

关于表面发花，我认为有以下几种原因：
1，加水量过多。

施工时应该严格控制加水量，加水量的过多不仅仅导致表面泌水产生花纹，同时还会降低自流平材料的强度，使自流平材料离析，并且导致较多的干缩裂缝。

2，搅拌不均匀或搅拌后存放时间过长，材料产生离析。

3，施工方式。

自流平材料搅拌后，应该立即进行铺摊找平。

当然，作为功能性材料，水泥基自流平材料提供的是平整和耐磨的表面。

水泥基自流平材料一般分为两种，一种是作为其他地板材料的底层，另外一种是直接作为面层使用。

对于前一种，表面的效果并不是非常重要的，后一种表面强度比表面效果更为重要。

因此，我认为，水泥基自流平材料的表面发花现象，可以通过相应的施工方法来克服。

但是即便是表面有少许的花纹，也是可以接受的。

为“自流平”正名
作者：中国砂浆网加入时间：2008-2-22
“自流平”是由全球领先的高效特殊建筑材料方案提供者，ARDEX 亚地斯在1953年发明的，此发明可堪为是替建筑行业开创了一个地面
材料的新纪元。

作为欧美建筑一项非常普及材料的自流平，从本世纪开
始，国内的一些重大工程也开始引进使用，并逐渐在行业成为一个材料
使用或施工实现的流行词。

但随之，问题也产生了：自流平是骗人的东
西，施工是还要去抹平……，用了都裂……
那么什么才是真正意义上的‘自流平“呢？按”中华人民共和国建材行业标准JC/T 985-2005”的定义，“地面用水泥基自流平砂浆
Cementitious self-leveling floor mortar” 是由水泥基胶凝材料、细骨料、填料及添加剂等组成，与水（或乳液）搅拌后具有流动性或稍加辅助性辅助性摊铺就能流动找平的地面用材料。

“标准”对“地面用水泥基自流平砂浆”的物理力学性能、抗压强度等级等都做了明确的要求。

其中，影响平整度的“流动度/mm”的技术指标，其初始流动度和20min流动度均要大于等于130；影响收缩、开裂的“尺寸变化率/%”，规定的技术指标为“-0.15~+0.15”。

符合标准流动度/摊涂率的自流平，在施工时绝不需要任何人工抹平或机械打磨的工序就可以在完成后达到如下图二的“镜面”效果，平整度高达1/1000以上。

同时，自流平一定的流动度/摊涂率可以确保其不仅可以进行小面积的桶倒浇注（如图三所示），也可以满足几千、几万、甚至十几万平方米的施工面积要求下，采用机械泵送的施工方法（如下图四）。

机械泵送可以大大的节省地劳动成本及工期等，并确保大面积下施工品质的均一性及养护前提的同一性等。

自流平开裂原因比较多，有施工的原因，也有自流平产品本身的原因。

就自流平本身原因导致的开裂，基本是由于水泥基产品的特性，随着时间推移会导致自身收缩或者膨胀，如果本身配方没有注意到抵消收缩或膨胀的影响，那么由于基层刚性和面层收缩，或者基层和面层收缩度不均，就会导致开裂。

当然，因施工原因也会导致质优的自流平开裂。

首先，基层处理对于获得一个牢固耐久的地坪至关重要，基层处理不好往往是各种施工问题的
根源。

工地现场基层强度不够、基层开裂，往往会导致面层自流平开裂，甚至脱落。

另外，自流平施工的温度、操作时间、工人熟练度、错误的工具，也是导致自流平开裂的部分原因。

自流平的发明者，ARDEX亚地斯的全系列‘自流平’产品都基本具备如下特点：
可以运用在所有基面；
快速硬化、快速接续施工；
改善工作进度、节省等待时间；
不收缩、不开裂；
快速干燥。

而使用ARDEX亚地斯等可信赖品牌下的自流平来满足不同需求场合下的施工要求，其好处是显而易见的：
很容易达到后续各种地面材铺装或直接作为面材使用的要求；
自流平平整细腻、无需打磨、无尘土污染（不会对已施工完成面造成污染）、无噪声，省料、省工、省时；
施工方便、无需高技能工人，快速、高效施工过程，可靠及值得信赖的施工结果；
外观美丽，平整的基面确保各种地材可达到镜面效果（如下图九），并可延长地材的使用寿命；
确保地材施工的精准度及平整性在1/1000的误差范围内，也就是说以3公尺平板刮尺量测时与地面最大间隙在3mm内；
提供地面的平整精度让地坪面饰材铺贴安装后接缝处等高；
使用自流平后确保地材在使用时受力均匀，不会在某些部位产生局部受力造成过多磨损及拉扯,如地面凸起将导致对地材的加速磨耗、蜕色；
提供坚实基面，无松散弱面造成与地材间可能的脱胶；
1975年ARDEX亚地斯更发明了“早凝快干”技术。

1977年研发的ARDEX K15超性能水泥基自流平是世界上第一个不论浇置厚度为何，可在3个小时开放步行的水泥基自流平。

1990年研发的ARDEX A55超快干自流平，是迄今为止世界上唯一可以做到的不论多厚，1小时即可接续施工的自流平。
