浅谈电桥电路及其若干应用
电桥的放大原理与应用

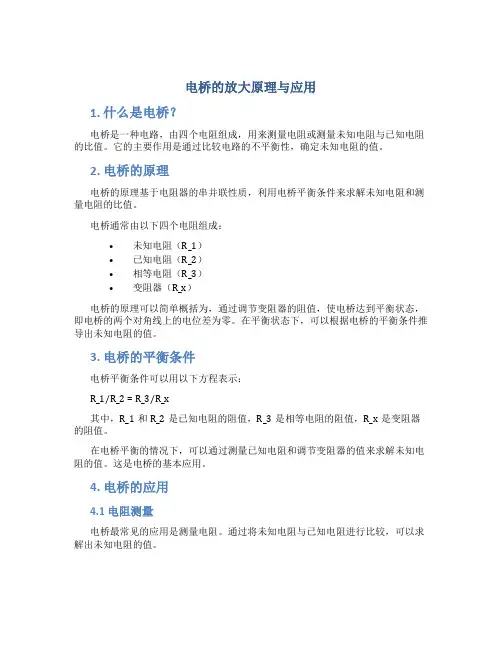

电桥的放大原理与应用1. 什么是电桥？电桥是一种电路，由四个电阻组成，用来测量电阻或测量未知电阻与已知电阻的比值。
它的主要作用是通过比较电路的不平衡性，确定未知电阻的值。
2. 电桥的原理电桥的原理基于电阻器的串并联性质，利用电桥平衡条件来求解未知电阻和测量电阻的比值。
电桥通常由以下四个电阻组成：•未知电阻（R_1）•已知电阻（R_2）•相等电阻（R_3）•变阻器（R_x）电桥的原理可以简单概括为，通过调节变阻器的阻值，使电桥达到平衡状态，即电桥的两个对角线上的电位差为零。
在平衡状态下，可以根据电桥的平衡条件推导出未知电阻的值。
3. 电桥的平衡条件电桥平衡条件可以用以下方程表示：R_1/R_2 = R_3/R_x其中，R_1和R_2是已知电阻的阻值，R_3是相等电阻的阻值，R_x是变阻器的阻值。
在电桥平衡的情况下，可以通过测量已知电阻和调节变阻器的值来求解未知电阻的值。
这是电桥的基本应用。
4. 电桥的应用4.1 电阻测量电桥最常见的应用是测量电阻。
通过将未知电阻与已知电阻进行比较，可以求解出未知电阻的值。
4.2 温度测量电桥可以通过热敏电阻或热电偶作为未知电阻，来测量温度的变化。
通过测量电桥平衡点的变化，可以精确测量温度。
4.3 湿度测量电桥还可以通过湿度传感器作为未知电阻来测量湿度。
湿度传感器的电阻值与湿度呈反比关系，通过测量电桥平衡点的变化，可以得到湿度的值。
4.4 气体浓度测量电桥可以通过气体传感器作为未知电阻，来测量气体的浓度。
气体传感器的电阻值与气体浓度呈正比关系，通过测量电桥平衡点的变化，可以得到气体浓度的值。
4.5 声音测量电桥可以通过压电传感器作为未知电阻，来测量声音的强度。
压电传感器的电阻值与声音的强度呈正比关系，通过测量电桥平衡点的变化，可以得到声音的强度。
5. 总结电桥是一种常用的测量电路，通过比较电路的不平衡性来测量未知电阻或测量电阻的比值。
电桥的工作原理是基于电阻器的串并联性质，利用电桥平衡条件来求解未知电阻的值。
电桥的原理及其应用

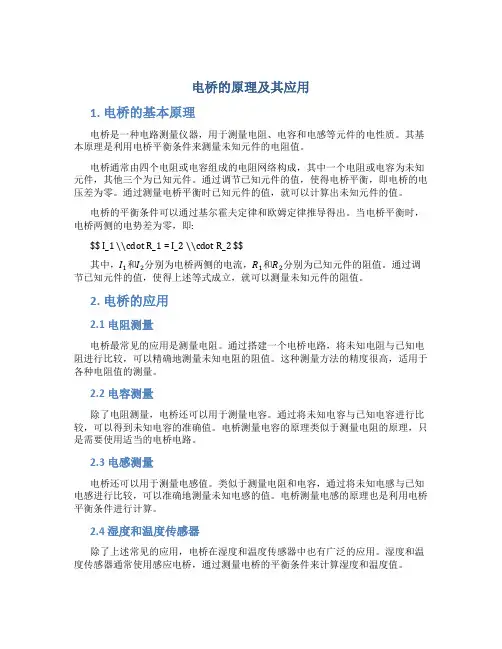

电桥的原理及其应用1. 电桥的基本原理电桥是一种电路测量仪器，用于测量电阻、电容和电感等元件的电性质。
其基本原理是利用电桥平衡条件来测量未知元件的电阻值。
电桥通常由四个电阻或电容组成的电阻网络构成，其中一个电阻或电容为未知元件，其他三个为已知元件。
通过调节已知元件的值，使得电桥平衡，即电桥的电压差为零。
通过测量电桥平衡时已知元件的值，就可以计算出未知元件的值。
电桥的平衡条件可以通过基尔霍夫定律和欧姆定律推导得出。
当电桥平衡时，电桥两侧的电势差为零，即:$$ I_1 \\cdot R_1 = I_2 \\cdot R_2 $$其中，I1和I2分别为电桥两侧的电流，R1和R2分别为已知元件的阻值。
通过调节已知元件的值，使得上述等式成立，就可以测量未知元件的阻值。
2. 电桥的应用2.1 电阻测量电桥最常见的应用是测量电阻。
通过搭建一个电桥电路，将未知电阻与已知电阻进行比较，可以精确地测量未知电阻的阻值。
这种测量方法的精度很高，适用于各种电阻值的测量。
2.2 电容测量除了电阻测量，电桥还可以用于测量电容。
通过将未知电容与已知电容进行比较，可以得到未知电容的准确值。
电桥测量电容的原理类似于测量电阻的原理，只是需要使用适当的电桥电路。
2.3 电感测量电桥还可以用于测量电感值。
类似于测量电阻和电容，通过将未知电感与已知电感进行比较，可以准确地测量未知电感的值。
电桥测量电感的原理也是利用电桥平衡条件进行计算。
2.4 湿度和温度传感器除了上述常见的应用，电桥在湿度和温度传感器中也有广泛的应用。
湿度和温度传感器通常使用感应电桥，通过测量电桥的平衡条件来计算湿度和温度值。
感应电桥中，湿度或温度感应器位于电桥中的一支或多支。
通过测量电桥平衡时对应的感应器电阻值，可以计算出湿度和温度的值。
这种传感器的优点是精度高、响应速度快，并且可以远程测量。
3. 总结电桥是一种常见且广泛应用的电路测量仪器，通过电桥的平衡条件来测量未知元件的电阻、电容和电感等电性质。
直流电桥的原理与应用心得
直流电桥的原理与应用心得一、原理介绍直流电桥是一种电路测量仪器，利用电桥平衡原理来测量未知电阻或电容。
它由四个电阻组成的电桥，以及一个电源和一个检流计（或电压计）组成。
电桥的基本原理是利用毕奥定律，即在一个闭合电路中，当有两个平行闭合电路之间有磁通量发生变化时，就会在一个闭合电路中产生感应电动势。
通过将未知元件与已知元件构成的电桥平衡，可以通过测量检流计的读数来计算未知元件的数值。
二、电桥的应用直流电桥在实际应用中非常广泛，下面列举了一些常见的应用场景：1.电阻测量直流电桥可以用来测量未知电阻的数值。
通过调节已知电阻的值，使电桥平衡，然后测量电桥电路中检流计的读数，即可计算出未知电阻的值。
2.电容测量直流电桥也可以用来测量未知电容的数值。
通过将电容与已知电阻构成电桥，调节已知电阻的值使电桥平衡，然后测量电桥电路中检流计的读数，即可计算出未知电容的值。
3.电感测量直流电桥可以用来测量未知电感的数值。
通过将电感与已知电阻构成电桥，调节已知电阻的值使电桥平衡，然后测量电桥电路中检流计的读数，即可计算出未知电感的值。
4.温度测量直流电桥可以被用来测量温度。
通过将温度传感器与已知电阻构成电桥，调节已知电阻的值使电桥平衡，然后测量电桥电路中检流计的读数，即可计算出温度的值。
5.物质浓度测量直流电桥可以用来测量溶液中某种物质的浓度。
通过将传感器与已知电阻构成电桥，调节已知电阻的值使电桥平衡，然后测量电桥电路中检流计的读数，即可计算出物质的浓度。
总结来说，直流电桥在各个领域的应用都非常广泛，可以用来测量电阻、电容、电感、温度和物质浓度等等。
三、使用心得在使用直流电桥进行测量时，我感受到了以下几点：1.准确性直流电桥可以通过平衡电桥来精确测量未知元件的数值。
通过调节已知元件的值，可以使电桥达到平衡状态，从而获得准确的测量结果。
2.灵活性直流电桥可以在不同场景下灵活地进行测量。
通过选择不同的已知元件和调节器件的值，可以适应不同的测量要求。
电桥的放大原理与应用实例
电桥的放大原理与应用实例1. 介绍电桥是一种电路中常用的测量仪器，广泛应用于电子、通信和自动控制等领域。
它通过搭建一个平衡电桥电路，利用电桥的失衡情况来测量电阻、电容、电感等物理量。
本文将介绍电桥的基本原理，以及一些应用实例。
2. 电桥的基本原理电桥是基于维尔斯通电桥原理工作的。
维尔斯通电桥是一种通过两个并联的电阻、两个串联的电阻以及一个待测电阻组成的电路。
电桥的工作原理是在电桥电路中施加一个电压，通过调节待测电阻，使电桥处于平衡状态。
当电桥平衡时，示数为零；当存在差异时，示数将产生偏差。
3. 电桥的应用实例3.1 温度测量利用电桥原理，可以实现对温度的测量。
一种常见的应用是使用电阻温度传感器，当温度发生变化时，其电阻值也会发生相应的变化。
通过将电阻温度传感器与一个已知的电阻串联组成电桥，测量电桥的失衡情况，可以推导出温度的变化。
3.2 液位测量电桥原理还可以用于液位的测量。
一种常见的应用是使用液位传感器，将其与一个可变电阻串联组成电桥。
当液位发生变化时，液位传感器的电阻值也会发生相应的变化，从而引起电桥的失衡。
通过测量电桥的失衡情况，可以推导出液位的变化。
3.3 压力测量电桥原理还可以用于压力的测量。
一种常见的应用是使用应变片作为传感器，将其与一个已知的电阻串联组成电桥。
当受力时，应变片发生形变，导致电桥失衡。
通过测量电桥的失衡情况，可以推导出压力的变化。
3.4 变送器变送器是一种常用于工业控制系统中的设备，用于将传感器测量到的物理量转换为电信号或标准信号输出。
电桥原理常用于变送器中，通过将传感器与一个电桥电路相连，再通过放大器对电桥信号进行放大，最终输出标准信号。
3.5 实时测量电桥原理可以应用于实时测量场合。
例如在实验室中，通过搭建电桥电路，可以测量实验中各种元件的电阻、电容、电感等参数。
通过实时监测电桥的示数，可以判断实验条件的变化，及时调整实验参数。
4. 总结通过本文的介绍，我们了解到电桥的基本原理和一些应用实例。
电桥特性及应用
当电桥中的可变元件调节到某一特定值时，桥路中的电流为 零，此时电桥的输入和输出电压相等，称为电桥的平衡状态 。在平衡状态下，可以测量电桥中各个元件的参数。
02 电桥的特性
电桥的灵敏度
总结词
电桥的灵敏度是指其输出电压或电流 随输入信号变化的能力。
详细描述
电桥的灵敏度越高，表示其输出变化 量与输入变化量的比值越大，即对输 入信号的响应越强烈。这有助于提高 测量精度和降低测量误差。
电感测量
同样地，电桥也可以用于测量电感器的电感值，通过比较不同电感器的感抗值，可以计 算出电感器的电感值。
测量非线性元件的特性
测量二极管特性
电桥可以用来测量二极管的特性，如正 向压降、反向电流等参数。
VS
测量晶体管特性
通过使用电桥测量晶体管的输入、输出阻 抗等参数，可以了解晶体管的工作状态和 性能。
微型化电桥
通过微纳制造技术，将电桥结构微型化，实现高精度、低功耗和便携式的测量。
电桥在物联网和人工智能领域的应用前景
物联网应用
利用电桥的高灵敏度和精确度，实现各种物理量的实时监测和远程传输，为物联 网应用提供可靠的数据来源。
人工智能应用
结合人工智能技术，利用电桥获取的大量数据，进行模式识别、预测分析和智能 控制等方面的应用。
详细描述
精确度越高，表示电桥测量结果的可靠性越高。影响电桥精确度的因素包括温度、湿度、噪声等环境 因素以及电桥本身的质量和性能。为提高精确度，应选择高品质的电桥并采取相应的校准和补偿措施 。
电桥的温度系数
总结词
电桥的温度系数是指电桥输出随温度变化的程度。
详细描述
温度系数越低，表示电桥受温度影响越小，稳定性越好。了解电桥的温度系数对于长期稳定性和高精度测量非常 重要。在实际应用中，应采取相应的温度补偿措施以减小温度对电桥测量的影响。
电桥的电路工作原理及应用
电桥的电路工作原理及应用1. 什么是电桥电路？电桥电路是一种常用的测量电阻的电路。
它由四个电阻组成，通常排列成菱形或矩形的形状。
电桥电路利用一个外加电阻和四个相等的电阻，通过调节外加电阻的大小，来判断四个电阻的相对值。
2. 电桥电路的工作原理电桥电路的工作原理基于韦尔斯通电桥原理。
韦尔斯通电桥原理指出，当一个电桥电路中的四个电阻满足一定的比例关系时，电桥电路两个对角线上的电流为零。
这个比例关系可以通过欧姆定律和基尔霍夫电压定律进行推导和计算。
具体来说，电桥电路包含一个被称为电源的电池，通过一个开关和一对电极连接到电桥电路的两个顶点。
这四个电桥电路顶点分别与四个电阻连接，再通过导线连接回电源的另一端。
当电流通过电桥电路时，它会在电阻之间分配，使得电桥两个对角线上的电流相等。
通过调节外加电阻的大小，我们可以改变电桥电路中电流的分配情况。
当四个电阻的比例满足一定条件时，电桥电路两个对角线上的电流为零，说明此时电桥电路中的电阻相等。
根据这个原理，我们可以通过电桥电路来测量未知电阻的值。
3. 电桥电路的应用电桥电路作为一种测量电阻的工具，广泛应用于科学研究、电子工程和实验室实验中。
以下是几个常见的电桥电路的应用：•Wheatstone电桥：Wheatstone电桥是最常见的电桥类型，用于测量未知电阻的值。
通过调整外加电阻的大小，可以在电桥平衡时测量未知电阻的阻值。
•Kelvin电桥：Kelvin电桥是用于测量低电阻值的电桥。
它通过使用四线测量方法，消除了测试线的电阻，提高了测量精度。
•频率选择性电桥：频率选择性电桥用于测量电感和电容。
它能够选择特定频率的电信号，从而排除其他频率信号的影响，实现精确测量。
•差动电阻测量电桥：差动电阻测量电桥用于测量分压器和变压器的差动电阻。
通过测量差动电阻，可以评估设备的性能和损耗情况。
4. 电桥电路的优缺点电桥电路作为一种测量电阻的工具，具有以下优点：•高精度：电桥电路能够通过调节外加电阻的大小，实现高精度的电阻测量。
电桥电路在传感器接口电路中的应用
电桥电路在传感器接口电路中的应用电桥电路是一种常用的电路，在传感器接口电路中也得到了广泛的应用。
电桥电路利用了材料在受到外力作用时的电阻变化现象，通过电桥的测量，可测出物理量的大小。
下面将从电桥电路的基本原理、电桥电路在传感器接口电路中的应用以及一些注意事项等方面详细介绍。
一、电桥电路的基本原理电桥电路是利用电阻的变化来检测物理量的大小，通常由四个电阻组成一个桥形电路。
当被测物理量发生变化时，其中一个电阻会发生变化，从而导致电桥电路的电压输出值发生变化。
通常，如果电桥四个电阻中有两个相等，而其他两个又相等，那么当被测量发生变化时，电桥电路的电压输出值将会非常敏感，可以非常精确地测量物理量的大小。
二、电桥电路在传感器接口电路中的应用电桥电路是一种非常常用的电路，广泛应用于传感器接口电路中。
例如，在温度传感器接口电路中，我们可以将一个温度传感器与一个电阻相结合，组成一个电桥电路。
当温度改变时，电阻的值也会发生改变，从而引起电桥电路输出端的电压变化。
通过这种方式，我们可以精确地测量温度的大小。
在压力传感器接口电路中，电桥电路也得到广泛使用。
我们可以将一个压力传感器与一个电阻相结合，组成一个电桥电路。
当压力发生变化时，电阻值也会随之变化，从而引起电桥电路输出端的电压变化。
通过这种方式，我们可以精确地测量压力的大小。
三、注意事项在使用电桥电路时，需要注意以下几点：1.电桥电路中的电阻应该相等，以确保精确测量。
2.被测物理量的变化要足够小，以防止电桥电路的不确定性。
3.电桥电路的电源电压稳定，以确保精确测量。
4.对于一些高频应用，需要采用特殊的电桥电路结构，以确保信号不会受到干扰。
总的来说，电桥电路在传感器接口电路中的应用非常广泛。
它不仅可以精确测量物理量，而且还具有灵敏和稳定的特点，使其成为传感器接口电路中重要的一部分。
交流电桥的原理和应用
交流电桥的原理和应用
交流电桥是一种用于测量电阻、电容、电感和频率等电器元件参数的仪器，它是基于交流电源和一组相互补偿的电阻、电容、电感等元件构成的电路。
交流电桥的原理是根据基尔霍夫电压定律和欧姆定律，通过调节电路中的元件值，使电桥平衡，从而测量未知元件的参数。
1.设定适当的交流电源频率和电压，使其能够满足电桥要求的输入电压。
2.调整电桥平衡电路中的一些元件的值，使电桥接近平衡状态。
3.测量平衡电路中一些电桥节点的电压或电流，并通过调整未知元件来使电桥完全平衡。
4.通过测量未知元件的参数来推导出所需的参数值。
1.电阻测量：交流电桥可以用于测量电阻值，无论是小电阻还是大电阻，都可以通过调节桥路平衡来测量。
2.电容测量：交流电桥可用于测量电容元件的容值，通过调节桥路平衡来测量未知电容的值。
3.电感测量：交流电桥可以用于测量电感器的值，通过调节桥路平衡来测量未知电感的值。
4.频率测量：交流电桥可以用于测量频率，通常应用于频率计和振荡器的校准。
5.温度测量：交流电桥可以用于测量温度传感器的电阻值，从而推导出温度值。
6.线性变化测量：交流电桥可以用于测量传感器的线性变化值，例如压力传感器、压力传感器等。
总之，交流电桥是一种非常常用的电子测量仪器，它能够准确地测量电阻、电容、电感和频率等电器元件参数，并且具有广泛的应用范围。
通过调节桥路平衡来测量未知元件的参数，可以为电子工程师和科研人员提供方便、准确的测量手段，为电器元件的研发和应用提供支持。
电桥法原理及应用
电桥法原理及应用电桥法是一种通过测量电阻来确定未知电阻值的方法。
它是根据电桥平衡条件的原理进行测量的，通过调节部分电阻使电桥平衡，从而得到未知电阻的值。
电桥法广泛应用于电阻测量、物质检测、温度测量等领域。
电桥法的原理是基于基尔霍夫定律和欧姆定律。
电桥通常由四个电阻和一块测量物的电阻构成，其中两个电阻为已知值，另一个电阻为未知值。
电桥接通电源后，调节第四个电阻的阻值，使电桥两侧电压为零，即使电桥平衡。
此时，可以通过调节的电阻值来测定未知电阻的值。
电桥平衡时，电桥两侧电势差为零，根据欧姆定律可得：\[ R_x = \frac{{R_2}}{{R_1}} \times R_k \]其中，\( R_x \) 为未知电阻的值，\( R_1 \) 和\( R_2 \) 为已知电阻的值，\( R_k \) 为调节的电阻值。
电桥法的应用非常广泛。
以下是几个常见的应用领域：1. 电阻测量：电桥法是测量电阻最常用的方法之一。
通过调节电桥上的电阻，使电桥平衡，从而测得未知电阻的值。
电桥法测量精度高，适用于各种电阻值的测量。
2. 物质检测：电桥法可以应用于检测某些特定物质的存在。
例如，用电桥法可以测量溶液中的电导率，从而判断是否存在特定物质。
这在环境监测和化学分析中具有重要意义。
3. 温度测量：电桥法可用于测量温度。
例如，通过将电阻与热敏电阻连接在电桥中，通过调节电桥平衡获得热敏电阻的阻值，从而间接测量温度。
这种方法在温度计中被广泛应用。
4. 材料质量检测：电桥法可以用于材料质量检测。
例如，通过对导电材料进行电桥测量，可以判断其电阻是否符合规定的质量要求。
这对于电子元器件和导电材料的生产具有重要意义。
除了上述应用领域，电桥法还被广泛用于电子电路中的校准和调试。
例如，在电路板上测量电阻、电感或电容的值时，可以使用电桥法来准确测量。
此外，在科学实验、教学和研究中，电桥法也是一个重要的测量手段。
总结而言，电桥法是一种通过测量电阻值来进行各种测量的方法。
电桥电路_精品文档
电桥电路引言：电桥电路是一种常见的电学实验装置，用于测量电阻的精确值和进行电阻的校准。
通过使用电桥电路，可以得到准确的电阻值，进而实现对其他电器、传感器等元件的准确测量。
本文将介绍电桥电路的工作原理、结构组成、应用领域以及实验操作步骤等相关知识。
一、工作原理电桥电路基于维尔斯通电桥原理，通过平衡条件来测量电阻的大小。
维尔斯通电桥原理是基于电流的分配比例的平衡原理，即在电路中，电流会按照路径上的电阻大小进行分配。
当电桥电路达到平衡状态时，根据电桥的结构和平衡条件，可以求解出待测电阻的准确大小。
二、结构组成电桥电路一般由四个电阻和一个电源组成，其中三个电阻为已知的标准电阻，称为R1、R2和R3；另外一个电阻为待测电阻，称为Rx。
电源一般为直流电源，提供稳定的电源电流。
电桥的基本结构包括一个电源和四个电阻组成的桥臂，以及一个测量仪器，用于检测平衡状态。
电桥电路可以采用不同的连接方式，如韦恩桥、维尔斯通桥等。
三、应用领域1. 电子工程：在电子工程领域，电桥电路被广泛应用于电阻的测量和校准。
无论是研究开发还是生产制造，电桥电路都扮演着重要的角色。
通过电桥电路可以测量电路中的各种电阻，判断其质量是否达到要求，并保证电子设备的正常运行。
2. 物理学实验：在物理学实验中，电桥电路可用于测量各种电阻和传感器的阻值。
通过电桥电路可以测量电阻的精确值，从而得到实验数据的准确性，提高实验的可靠性。
3. 自动化控制：在自动化控制系统中，电桥电路可以用来校准各种传感器和测量仪器，确保系统的精度和可靠性。
通过电桥电路校准，可以减小传感器的误差，提高控制系统的性能。
4. 医疗设备：在医疗设备中，电桥电路被广泛应用于测量生物电阻、生物电容等生物参数。
通过电桥电路可以获得准确的生物参数数据，为医疗设备的诊断和治疗提供支持。
四、实验操作步骤1. 准备电桥电路实验所需的器材和元件，包括电源、电阻、导线等。
2. 按照电桥的连接方式，将电阻和电源连接好，组成电桥电路。
浅谈电桥电路及其若干应用
浅谈电桥电路及其若干应用电桥电路是一种应用广泛的电路形式，其基本结构包括四个电阻和一些电源。
通过调整电阻值，可以在电桥的两个对角线上产生相等的电压或电流，从而实现多种功能。
本文将从电桥电路的基本原理、特点和分类出发，探讨电桥电路在传感器、测量和信号处理等领域的应用。
一、电桥电路的基本原理和特点电桥电路的基本结构是由四个电阻R1、R2、R3和R4以及一些电源组成的。
其中，对角线上的两个电阻R1和R3称为电桥的“臂”，另外两个电阻R2和R4称为电桥的“桥臂”。
当电桥平衡时，对角线上的电压或电流相等，即V1=V2或I1=I2。
电桥电路的特点包括：1.灵敏度高：电桥电路的输出电压或电流与电阻的变化量成正比，因此具有较高的灵敏度。
2.线性度高：在电桥平衡附近，输出电压或电流与电阻的变化量呈线性关系。
3.测量精度高：由于电桥电路的输出与电阻的变化量成线性关系，因此可以通过测量输出电压或电流来精确测量电阻的变化量。
4.应用广泛：电桥电路在传感器、测量和信号处理等领域有着广泛的应用。
二、电桥电路的分类根据电桥电路的结构和工作原理，可以将其分为以下几种类型：1.直流电桥：直流电桥是一种用于测量直流电阻的电桥电路，其工作原理是通过比较电阻上的电压降来测量电阻值。
2.交流电桥：交流电桥是一种用于测量交流阻抗的电桥电路，其工作原理是通过比较阻抗上的电压降来测量阻抗值。
3.变压器电桥：变压器电桥是一种利用变压器原理工作的电桥电路，其工作原理是通过比较变压器次级线圈上的电压来测量电阻或阻抗值。
4.光电电桥：光电电桥是一种利用光电效应工作的电桥电路，其工作原理是通过比较光敏元件上的光电流来测量光强或光功率。
三、电桥电路的应用1.传感器应用：电桥电路在传感器中有着广泛的应用，如应变片传感器、压力传感器、温度传感器等。
这些传感器通过改变电阻值来反映被测量的变化，然后通过电桥电路将电阻变化转化为电压或电流信号输出。
2.测量应用：电桥电路在测量领域也有着广泛的应用，如直流电阻测量、交流阻抗测量、电容测量等。
电阻电桥电路的原理及应用
电阻电桥电路的原理及应用1. 电阻电桥电路的简介电阻电桥电路是一种常用的电路，可以用来测量未知电阻的值或者校准其他电阻。
它基于基尔霍夫定律和欧姆定律，利用电桥平衡的原理来确定未知电阻的数值。
2. 电阻电桥电路的原理电阻电桥电路通常由四个电阻和一个电源组成。
其中，两个电阻是已知的标准电阻，一个为可变电阻，另一个为未知电阻。
电源连接在电桥的两个相对角上。
电流从电源的正极流入电桥，经过两个已知电阻中的一个，然后进入未知电阻，最后返回电源的负极。
根据欧姆定律，电流在电阻中产生的电压差为电流与电阻的乘积。
根据基尔霍夫定律，沿着一个闭合路径，电势降为零。
因此，在电桥平衡的情况下，两个相对角上的电压是相等的。
初始时，可变电阻在一个极端，电桥不处于平衡状态。
通过调节可变电阻的电阻值，可以使两个相对角上的电压相等，达到电桥平衡。
3. 电阻电桥电路的应用3.1 测量未知电阻电阻电桥电路最常用的应用就是测量未知电阻。
通过调节可变电阻的电阻值，让电桥平衡，此时可变电阻的电阻值就等于未知电阻的值。
3.2 温度测量电阻温度特性是电阻变化与温度变化的关系。
在一些传感器中，根据电阻的变化可以得知温度变化情况。
电阻电桥电路可以用来测量这些变化。
3.3 压力测量将电阻放置在受压变化的系统中，通过测量电阻的变化，可以推导出压力的大小。
电阻电桥电路可以用来测量这些变化。
3.4 湿度测量湿度传感器可以根据湿度的变化来改变电阻的值。
电阻电桥电路可以用来测量这些变化。
3.5 光强测量光敏电阻的电阻值随光强的变化而变化。
电阻电桥电路可以用来测量光强的变化。
4. 电阻电桥电路的优缺点4.1 优点•精度较高：电阻电桥电路可以提供较高的测量精度，适合精确的电阻测量。
•稳定性好：电桥平衡时，电阻电桥电路具有较好的稳定性，不易受到外界干扰。
•应用广泛：电阻电桥电路可以应用于多个领域，包括温度测量、压力测量、湿度测量和光强测量等。
4.2 缺点•复杂性高：电阻电桥电路的搭建和调试比较复杂，需要一定的专业知识和技能。
谈谈交流电桥及其应用摘要直流电桥可以用来进行电阻的测量进而
谈谈交流电桥及其应用摘要：直流电桥可以用来进行电阻的测量。
进而可以用次原理作为测量温度、压力等传感器，本文以直流电桥测电阻为引子，介绍了两种可用于电感测量的交流电桥电路。
最后还谈到电话中的“侧音”现象，以及交流电桥如何消除“侧音”。
关键字：交流电桥，平衡，消侧音 1 .引 言先简单回顾直流电桥测量电阻的方法。
实验电路如图1所示。
电桥平衡时，C 与D 点等势。
U U U UDB CB AD AC==, (1)所以，R I RI R I R I XX332211,== (2)同时I I I I X 321,== (3)由（2）、(3)式得， 图1R RR RR R R R XX321231,== (4) 可以通过支流电桥的方法进行电阻的测量。
同样利用电桥平衡的思想，我们也可以搭建交流电桥。
从而求得电路中某条支路的阻抗，从而得到相应的电感或者电容值。
2 .交流电桥的平衡条件如图2所示 ，当电桥达到平衡时满足：ZI ZI Z I Z I 44223311,== (5)所以，,21I I =II43=(6)解得Z Z ZZ 3241= (7)I1I2Z1Z2AB图2又X R Z i i i j +=表示该元件的纯电阻值，Xi 表示该元件的电抗。
由此，只要知道其中三个阻抗就可以把剩下的一个阻抗求出来。
再已知电源频率的时候就可以把元件的电容或者电感值算出来了。
但是应该注意到，要使设计的电路达到平衡，交流电桥必须按一定的方式配置桥臂的阻抗，如果任意选用四个不同性质的阻抗来组成交流电桥 ，则不一定能调节电桥平衡，因为，在交流电中阻抗元件还存在相位差。
3.应变式电阻传感器 由于机械应变一般很小， 从而电阻应变式的电阻变化很小， 直接测出这一微小的变化 比较困难，一般利用桥式U sU 0测量电路来精确测量出这些微小的电阻变化（可以反应出压力或温度的变化）。
电桥电路如图3所示，桥式测量电路，其中任何一个电阻均可以是应变片。
电桥放大电路的原理及应用
电桥放大电路的原理及应用1. 电桥放大电路的基本原理电桥放大电路是一种常用的电路配置，通过使用两个相互比较的电桥电路来放大微弱信号。
电桥由四个电阻组成，通常分为三个明确的电阻和一个感测电阻。
通过调节电桥中的三个电阻，可以使电桥处于平衡状态。
当感测元件的电阻发生微小变化时，电桥就会失去平衡，产生电压信号，该信号可以被放大以获取更大的输出信号。
2. 电桥放大电路的工作原理电桥放大电路的工作原理基于电桥的平衡条件和非线性特性。
当电桥中的三个电阻呈现平衡状态时，桥路两边的电压差为零。
当感测电阻发生微小变化时，电桥就会失去平衡，导致桥路两边产生电压差。
这个电压信号可以通过放大电路进行放大，从而得到可用的输出信号。
电桥放大电路通常使用差动放大器来实现信号放大。
差动放大器具有两个输入端和一个输出端，通过放大两个输入之间的差异来产生输出信号。
电桥的非平衡信号作为差动放大器的输入信号，放大器会将其放大，并输出一个放大后的信号。
3. 电桥放大电路的应用电桥放大电路具有广泛的应用，常用于测量和控制系统中。
下面列举了几个常见的应用场景：3.1 传感器测量电桥放大电路可用于传感器测量，例如温度、压力、湿度等传感器。
传感器的输出信号通常非常微弱，需要经过放大才能得到可用的信号。
通过将传感器与电桥放大电路连接，可以将微弱的传感器信号放大到合适的范围，以便测量和控制系统能够正确识别和处理。
3.2 声音放大电桥放大电路可以用于声音放大，例如在音频设备中。
通过将声音传感器与电桥放大电路连接，可以将声音信号放大到足够大的幅度以驱动扬声器或耳机。
3.3 振荡器电桥放大电路还可以用作振荡器。
通过适当的反馈，电桥放大电路可以产生自激振荡，生成一定频率的信号。
这在射频应用中特别有用，可以作为无线电发射器或接收器的一部分。
3.4 电流放大电桥放大电路还可用于电流放大，例如在精密电流测量中。
通过将电流传感器与电桥放大电路连接，可以将微小的电流信号增大，以便进行精确测量和控制。
电桥的原理和应用――交流电桥的原理及应用
改变 Rn 和 Cn ，便可以单独调节互不影响地使电容电桥达到平衡。但是，通常标准电容都是做成
固定的，因此 Cn 不能连续可变，这时我们可以调节 Ra Rb 比值使式（17b）得到满足，但调节
Ra Rb 的比值时又影响到式（17a）的平衡。因此要使电桥同时满足两个平衡条件，必须对 Rn 和
Ra Rb 等参数反复调节才能实现，因此使用交流电桥时，必须通过实际操作取得经验，才能迅
于哪一种等效电路而言。因此为了表示方便起见，通常用电容器的损耗角 δ 的正切 tanδ 来表示
它的介质损耗特性，并用符号 D 表示，通常称它为损耗因数，在等效串联电路中
D = tanδ = U R = IR = ωCR （13） UC I ωC
IC C ′
I
R′
IR U
IC=jωCU I
δ
φ
IR
=
U R
2. 交流电桥平衡必须反复调节两个桥臂的参数 在交流电桥中，为了满足上述两个条件，必须调节两个桥臂的参数，才能使电桥完全达到平 衡，而且往往需要对这两个参数进行反复地调节，所以交流电桥的平衡调节要比直流电桥的调节 困难一些。
三、交流电桥的常见形式
交流电桥的四个桥臂，要按一定的原则配以不同性质的阻抗，才有可能达到平衡。从理论上 讲，满足平衡条件的桥臂类型，可以有许多种。但实际上常用的类型并不多，这是因为：
U
图 3 (a) 有损耗电容器的并联等效电路图
在等效的并联电路中
图 3 (b) 矢量图
D = tanδ = IC = U R′ = 1 （14） I R ωC′U ωC′R′
应当指出，在图 2(b)和图 3(b)中，δ = 90D − ϕ 对两种等效电路都是适合的，所以不管用
交流电桥原理与应用分析
交流电桥原理与应用分析一、前言在电学中，交流电桥是一种常用的电学仪器，常用于电阻的测量和电路的测试等领域，应用广泛，具有较高的精度和可靠性。
本文主要从交流电桥的原理、构成和应用等方面进行详细的分析。
二、交流电桥的基本原理交流电桥是一种基于悬挂式电桥原理的电学仪器，主要用于测量电阻或电感等电学量的设备。
在电桥电路中，交流电源会将交流信号输入到电桥中，其中包含了测量物元件及校正元件，底相移网络以及检波器等部分。
如果测量物元件与校正元件电阻、电感或电容等是相等的，那么检波器就会检测出一个零信号，表明检测物和校正物的阻抗是相等的。
三、交流电桥的构成交流电桥主要由以下几个部分组成：交流信号源、比例变压器、检波器、Q导管和采样电路等。
1. 交流信号源：也称为电源，是交流电桥的动力源，在交流电桥中，交流信号源为纯正弦波，定频率，定振幅。
2. 比例变压器：比例变压器在电桥电路中主要用来保证输入信号的阻抗匹配以及信号的大小合适。
3. 检波器：检波器在电桥中起到了转换电路输出信号为模拟电压信号的作用，如果输出电压为0，则表示检测元件的状态与标准元件一致。
4. Q导管：Q导管在电桥电路中的作用是承担信号的放大、精密电压测量等。
5. 采样电路：采样电路是根据检测器输出的信号来确定待测物直接与观测电极之间的电阻值。
四、交流电桥的应用在电学中，交流电桥可被广泛应用于环节测试、电势检测、接地检测、电线的测量等领域。
比如，交流电桥可被用于测量电阻、电容、电感、介质损耗因数、变压器反转比等参数的测试。
总之，交流电桥是一种重要的电学仪器，被广泛应用于电路的测试和电学量的测量方面，具有精度高以及检测可靠等特点，其广泛的应用范围为电学的研究和实验提供了帮助和指导。
电桥电路在实际中的应用
电桥电路在实际中的应用
电桥电路是一种测量电阻、电容、电感等物理量的电路，它具有高精度，可靠性高，应用广泛等优点。
以下是一些电桥电路在实际中的应用：
1. 电阻测量：电桥电路广泛应用于电阻测量中，如直流电桥测量和交流电桥测量。
在实际中，电桥电路可以用来测量传感器的电阻变化，如温度传感器、压力传感器等。
2. 溶液浓度的测量：溶液的浓度可以通过电桥电路来测量。
这种电桥电路称为电导电桥。
3. 电容测量：电桥电路可以用来测量电容器的容值，可应用于电容器质量检测中。
4. 电感测量：电桥电路可以用来测量电感器的电感值，可应用于电感器质量检测中。
5. 变压器参数测量：变压器参数包括电阻、电感和容性等，电桥电路可以用来测量变压器的参数，可以用来检测变压器产品的质量。
6. 模拟和数字信号调理：在一些传感器中，从传感器获得的原始信号与所需要的信号相差较远，并且需要进行信号调理。
电桥电路可以用来进行模拟信号调理，在一些数字信号调理系统中，电桥电路也可以被用来调整输出的数字信号。
电桥的原理及应用实验报告
电桥的原理及应用实验报告1. 引言电桥是一种测量电阻的常用工具，它通过利用电流、电压和电阻之间的关系来测量未知电阻的值。
电桥具有精确度高、测量范围广等优点，广泛应用于物理实验和电子工程领域。
本实验旨在通过搭建电桥实验装置，并进行电阻测量实验，深入学习电桥的原理和应用。
2. 实验器材•电桥实验仪器：包括电源、电桥、电阻箱等。
•电池或电源供电。
•连接线。
3. 实验步骤1.搭建电桥实验装置：–将电源与电桥连接，确保电桥接通电源。
–将待测电阻与电桥电阻进行连接。
–依照电桥装置的不同，适时调整电桥电流或电压的大小。
2.进行电阻测量实验：–根据实验要求设置电桥装置。
–依次将预置电阻调节至相等，使电流或电压最小。
–写下各预置电阻值，并仔细观察示数的变化。
3.计算未知电阻的值：–根据测得的预置电阻值和已知电阻的关系，计算未知电阻的值。
4. 实验原理电桥根据麦克斯韦电路定律和欧姆定律建立了电流、电压和电阻之间的关系。
当电桥平衡时，电桥电流或电压的大小为零，此时可以通过电桥中的电阻值来计算未知电阻的值。
电桥的基本原理是利用电阻比较法测量未知电阻，其中四个电阻分别连接成“桥”形电路。
当电桥平衡时，通过电桥的电流或电压均为零，此时电桥两边的电阻比例相等。
实际应用中，电桥常用于测量精密电阻、测量电导或电阻率、测量电极和半导体材料等。
5. 结果与分析根据实验数据，计算出未知电阻的值。
对比未知电阻的实际值，分析实验误差产生的原因。
结合实际应用场景，讨论电桥在实际工程中的应用价值。
6. 总结本实验通过搭建电桥实验装置，并进行电阻测量实验，深入学习了电桥的原理和应用。
通过实验分析和计算，我们可以更好地理解电桥在测量电阻方面的优点，以及在实际应用中的价值。
电桥作为一种常用的测量工具，为物理实验和电子工程领域的测量工作提供了重要支持。
以上是本次电桥的原理及应用实验报告的全部内容。
通过实验，我们对电桥的原理有了更深入的理解，并了解了它的实际应用。
电桥的原理极其应用
电桥的原理及其应用1. 电桥的基本原理电桥是一种用于测量物质电阻的仪器，它的原理基于电阻的串并联组合和电流的分配。
电桥通常由四个电阻组成，分别为R1、R2、R3和未知电阻Rx，它们按特定方式连接在电路中。
通过精确调节R1、R2和R3的值，可以使电桥两侧电势相等，即电流在电桥平衡时为零。
电桥的工作基于韦尔斯通桥电路定律，即在平衡状态下，电桥两侧的电势差为零。
电桥平衡条件可以表示为：R1/R2 = R3/Rx其中，R1、R2和R3为已知电阻值，Rx为待测电阻值。
通过测量电桥平衡时各个已知电阻的数值，可计算出Rx的值。
2. 电桥的应用2.1 电阻测量电桥最常见的应用就是测量电阻值。
通过调节电桥中的已知电阻，直到电桥平衡时的零电流，可以计算出待测电阻的准确数值。
电桥由于其高精度和稳定性，被广泛应用于电子、物理和工程等领域中的电阻测量工作。
2.2 液体测量电桥也可以用于测量液体的电导性或电阻性。
将待测液体与已知电阻组成的电桥连接，通过观察电桥平衡时的电流变化，可以间接得到液体电导性或电阻性。
2.3 温度测量电桥还可以通过传感器测量温度。
传感器将温度变化转换为电阻变化，并与已知电阻组成的电桥连接。
通过测量电桥平衡时的电流变化，可以推断出传感器所测温度的数值。
2.4 压力和应变测量电桥还可以用于压力和应变的测量。
将压力或应变传感器与已知电阻组成的电桥连接，通过测量电桥平衡时的电流变化，可以推断出压力或应变的数值。
2.5 新能源领域在太阳能、风能和地热能等新能源领域，电桥也具有重要应用。
例如，在太阳能电池板中，通过电桥测量电池板的电阻变化，可以判断其性能和工作状态。
3. 总结电桥是一种基于电阻组合和电流分配的测量仪器，通过精确调节电桥中的已知电阻，可以测量待测电阻的数值。
电桥在电阻测量、液体测量、温度测量、压力和应变测量以及新能源领域等方面有着广泛而重要的应用。
其高精度和稳定性使得电桥成为科学研究和工程实践中不可或缺的工具之一。
最新浅谈电桥电路及其若干应用
浅谈电桥电路及其若干应用浅析电桥电路及其若干应用摘要：说明了电桥电路的工作原理和特点，浅谈了电桥电路中的平衡问题和几种平衡电桥的方法。
最后，列举了一些电桥电路在工程实际中的应用。
关键字：电桥电路 工作原理 平衡Abstract ：Illustrates the working principle and characteristics ofbridge circuit, mainly talks about the balance of the bridge circuit, some of the ways to balance bridge.Finally, lists some bridgecircuit in the practical engineering application.Keywords ：bridge circuit ，working principle ，blance引言在工程实际中，被测量往往都是非常微弱的，必须用专门的电路来测量这种微弱的变化，最常用的电路就是电桥电路，它是测试系统中不可或缺的一部分，是信号处理的关键。
由于具有灵敏度高、精确度高、非线性误差小、可测差动变化方向、还可抑制共模干扰信号和消除温度误差等特点，在工程实际中有着广泛的应用。
1、电桥电路工作原理和特点在电阻应变测量中，由于应变片的电阻变化非常小（一般是百分之几到万分之几），用一般的测量仪表不能直接精确测量，因此必须运用某种形式的测量电路。
通常采用电桥电路将微小的电阻变化量转换成易于放大和记录的电压或电流的变化量，经电子放大器放大后，用仪表显示或者记录。
电桥电路具有灵敏度高 （可测量6310~10 数量级的微小电阻变化）、结构简单、线性度好、测量范围宽、易于实现温度补偿等优点，在测试技术中得到广泛的应用。
电桥电路按照其工作方式可以分为平衡电桥和非平衡电桥。
[1] 平衡电桥的工作方式为：测量前将电桥调节为平衡状态，测量时因桥臂阻值发生变化让电桥失去平衡，此时调节电桥的某桥臂的电阻值使电桥重新回到平衡状态使电桥输出为零，再以该桥臂电阻的调整量读出被测信号的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析电桥电路及其若干应用摘要：说明了电桥电路的工作原理和特点，浅谈了电桥电路中的平衡问题和几种平衡电桥的方法。
最后，列举了一些电桥电路在工程实际中的应用。
关键字：电桥电路 工作原理 平衡Abstract ：Illustrates the working principle and characteristics of bridge circuit, mainly talks about the balance of the bridge circuit, some of the ways to balance bridge.Finally, lists some bridge circuit in the practical engineering application.Keywords ：bridge circuit ，working principle ，blance引言在工程实际中，被测量往往都是非常微弱的，必须用专门的电路来测量这种微弱的变化，最常用的电路就是电桥电路，它是测试系统中不可或缺的一部分，是信号处理的关键。
由于具有灵敏度高、精确度高、非线性误差小、可测差动变化方向、还可抑制共模干扰信号和消除温度误差等特点，在工程实际中有着广泛的应用。
1、电桥电路工作原理和特点在电阻应变测量中，由于应变片的电阻变化非常小（一般是百分之几到万分之几），用一般的测量仪表不能直接精确测量，因此必须运用某种形式的测量电路。
通常采用电桥电路将微小的电阻变化量转换成易于放大和记录的电压或电流的变化量，经电子放大器放大后，用仪表显示或者记录。
电桥电路具有灵敏度高 （可测量6310~10 数量级的微小电阻变化）、结构简单、线性度好、测量范围宽、易于实现温度补偿等优点，在测试技术中得到广泛的应用。
电桥电路按照其工作方式可以分为平衡电桥和非平衡电桥。
[1]平衡电桥的工作方式为：测量前将电桥调节为平衡状态，测量时因桥臂阻值发生变化让电桥失去平衡，此时调节电桥的某桥臂的电阻值使电桥重新回到平衡状态使电桥输出为零， 再以该桥臂电阻的调整量读出被测信号的大小。
其优点是测量精度高，但此方法在读数前要再次调节使电桥平衡，故只用于静态测量。
非平衡电桥的工作方式为：测量前将电桥调节为平衡状态，测量时因桥臂阻值发生变化使电桥失去平衡，此时可在其测量端接指示仪器直接读出输出的电压或电流，当输出的为电压信号时称为电压桥，输出为电流时称为功率桥。
在传感器应用中主要采用不平衡电桥。
在实际测量中， 无论采用哪种方式都必须在测量之前将电桥调节为平衡状态。
事实上，由于各枚应变片的测量误差、 各条导线的电阻和各焊接点的接触电阻的差异，以及分布电容影响等，使得各桥臂的阻值不可能完全相等。
这样，在测量前电桥就失去平衡，输出一个虚假应变信号，从而造成测量误差。
故在电桥电路中，必须设置预调平衡装置，使各桥臂的电阻值满足电桥电路的平衡条件—R 1×R 3=R 2×R 4 (R 1、R 3、R 2、R 4分别为电桥电路 4 个桥臂的阻值）。
电桥加减（和差）特性是电桥电路非常重要的特性之一，也是电桥电路组桥接线的重要依据。
根据电桥的工作原理， 当电桥为全等臂电桥（R 1=R 3=R 2=R 4=R 0）且各桥臂的电阻分别发生变化∆R 1、∆R 3、∆R 2、∆R 时，电桥输出电压为：312401234012341()414R R R R U U R R R R U K εεεε∆∆∆∆∆=-+-=-+-（）由上式可以看出，电桥的输出电压与电阻变化及应变的符号相关，式（1）可称为电桥加减特性的表达式，其表现了电桥的一个重要特性———电桥加减特性。
该特性也可表述为：相邻桥臂，同号相减，异号相加；相对桥臂，同号相加，异号相减。
[2]2、电桥电路中的平衡问题2.1电桥电路的平衡当电桥处于平衡状态时,被测电阻X R 的值只与R 1、R 3、R 2、的值有关,即: 231*X R R R R = 而与所使用的电源的电动势(或AC U )的值和电流表的内阻X R 无关。
但是,在实施具体测量时,由于电流表的灵敏度所限,当观察到电流表指针指零时,电桥并不一定平衡,从而会给测量结果带来较大的误差。
若我们把电流表指针指零时叫做电桥的视平衡,那么,判定电桥是处于平衡还是处于视平衡,就成为减小测量误差的很重要的一个方面。
所以,在实际测量阻值时,采用如图2所示的电路来做出该进,图2与图1相比多了变阻器R 和r [3]，以此来提高测量的准确度。
2.2利用积分反馈电路实现桥路自动平衡如图3所示,由A3、R 、C 组成的积分电路,其输入、输出关系为:001()()tV t Vi t dt τ=-⎰ 式中CR τ=为积分时间常数。
如果将积分电路的输入端接放大器输出端，积分电路的输出端接放大器参考端,那么由于负反馈作用,放大器输出端的电压会因参考端电压的变化而逐渐趋于零,从而达到调零的目的,归零的时间与积分时间常数r 有关。
r 越大,则归零时间越长,但电容器漏电和电路寄生参数的影响将增加;r 若小,则积分漂移将增大。
故r 值的选取是有限的,一般取172BC C C C C =成为宜。
调零的目的是为了测试,因此,调零结束后,还要将积分电路的输入端与放大器输出端断开,这时候放大器输出端若要保持无零偏状态,则积分电路的输出端应保持断开前的电压值,这就要求电容器无漏电。
所以在实际应用中,应尽可能选取漏电阻大,泄漏小的电容器,如聚苯乙烯等电容器,这对电路平衡的保持时间至关重要。
[4]该电路结构简单,制作方便,价格便宜,调零效果好,但对器件性能要求高,保持时间较短。
2.3利用A/D,D/A 转换器实现桥路自动平衡如图3所示,该电路利用二进制计数器的计数输出端作为D/A 转换器的数字信号输入,D/A 转换器的模拟输出信号经放大(或反向放大)后送到仪表放大器的参考端。
当按下自动平衡按钮后,通过单稳电路给一定时脉冲使计数器清零,同时启动振荡器工作。
计数器清零后,D/A 转换器输出一固定负的(或正)电压值,经反向放大后送到仪表放大器的参考端,此时不论零偏为正或为负,加在仪表放大器参考端的大电压值可保证其输出均为一正电压值甚至过载(可用表头显示),随着计数器的不断计数,D/A 转换器的输出逐渐由负值向正值变化,仪表放大器的参考端电压则由正向负变化,相应其输出也不断减小,当其输出值由正电压变为负电压的瞬间,过零检测电路给出信号使振荡器停振,计数器停止工作,D/A 转换器的输出值也不再变化,这时仪表放大器的输出基本无零偏(1mV 左右)。
由于计数器的记数值是被保持的,故加到仪表放大器的参考端电压值在调零结束后仍保持不变,只要没有新的失衡或断电,电路的平衡状态可以得到长时间的保持。
[4]3、电桥电路的实际应用3.1收录机中直流电机的电子稳速图4电路是收录机电桥稳速电路图。
转子在旋转中产生反电动势,而反电动势的大小与转速成正比,电子稳速电路就是利用这个反电动势来控制转速的。
由图中知,转子线圈的直流电阻1R 、2R 和34R R 共同组成桥式电路的四个臂。
电路正常工作时,A 、B 两点有一个电位差(A 点负于B 点),维持晶体管1BG 、2BG 处于工作状态。
改变4R 的大小,可以改变电机的额定转速。
若4R 增加,则1BG 的基极电位B B ↓。
令1BG 的反射极与基极的电位差个↑→1BG 的集电极电流个↑→1L 的集电极电流也相应个↑→相当于减小了调整管的内阻,提高电机的供电电压,使电机的额定转速提高。
电路中也可采用降低电阻降低转速的方法。
电路中采用平衡电桥可以提高电机转速的稳定性。
3.2用于电冰箱热敏电阻式温控器电冰箱用于温度控制的平衡电桥原理图如图5所示。
这种温控器所用的感温元件是一支热敏电阻。
它的工作原理是将热敏电阻直接放在箱内空间的适当位置,利用热敏电阻受到箱内较小的温度变化(一般为12︒)影响时,其电阻值发生相应变化,因此可利用平衡电桥的组成来改变通过半导体三极管的基极电流,再经放大,便可带动控制制冷压缩机的开动或停止运转的继电器,达到对电冰箱箱内温度的直接控制。
箱内温度控制图如图二所示。
控制部分完全可以画成图示的电桥电路,其中1R 是热敏电阻。
3.3电视机中和电路以上两电路均是用电阻组成的电桥,而电视机中和电路采用电容组成电桥。
原理图如图6所示。
由于VHF 高频放大器一般采用共发射极电路,当电路工作频率高时,晶体管集电极和基极间的极间电容bc C 。
会把高放管的输出信号反馈到输入端,如图6（a ）所示。
这样会造成高频放大器自激使电路工作不稳定。
为减小这种反馈,除了选用bc C 。
小的高放管外,有时还在电路中加中和电容。
将图6（a ）改成图三（b ）。
图中1C 、2C 、bc C 与7C 组成一个电容电桥电路1L 两端 电压作为电桥的信号源电压。
适当调整G 的大小，可使172BC C C C C 使电桥平衡。
电桥平衡 后,不管高放级输出电压(即L,两端电压)有多大,在高放管输入端也不会有反馈电压。
同时,加至混频管基极的本振信号,也不能通过电桥传至天线产生寄生调幅。
[5]结论电桥电路具有灵敏度高、结构简单、线性度好、测量范围宽、易于实现温度补偿等优点，在测试系统和电力系统中得到广泛的应用，从日常生活中的电器到工业装备中的电力电子系统都有电桥电路的用武之地，尤其在机电一体化的潮流中，电桥电路将发挥不可替代的作用。
