实验心电图机的技术指标测定及心电图描记
心电图机技术指标的测量
U波：U波位于T波之后，比较低小，其发生机理未 完全明确。一般认为是心肌激动的“激后电位”。
心电图机
心电图机技术指标的测量
（一）增益 正常放大倍数（5000～6000倍） 记录笔振幅10mm为5000倍增益； 12mm～6000倍增益。
松开1mv键并停止走纸。
时间常数：
10mm
0.04n
3.7mm
n
t
曲线.
心电图
P波：心脏的激动发源于窦房结，然后传导到达心 房。P波由心房除极所产生，是每一波组中的第一 波，它反映了左、右心房的除极过程。前半部分代 表右房，后半部分代表左房。
QRS波群：典型的QRS波群包括三个紧密相连的波， 第一个向下的波称为Q波，继Q波后的一个高尖的 直立波称为R波，R波后向下的波称为S波。因其紧 密相连，且反映了心室电激动过程，故统称为QRS 波群。这个波群反映了左、右两心室的除极过程。
操作：start，同时不断安1mv标准电压。 （二)噪音和漂移
漂移： 噪音： 漂移与噪音： 正常： 操作：记录笔调节到“基线”位置,start.
（三）阻尼 （抑制谐振的力矩）
阻尼正常： 阻尼过度： 阻尼不足： 操作：start,同时重复按
1mv标准电压键。
（四）放大器的对称性
记录纸处于基线位置：
记录纸处于基线偏上（偏下）8～10mm位置
（五）走纸速度及时间常数
操作：走纸速度选择25mm/s； start,1s后 按下1mv键，同时计时4～5s；
ቤተ መጻሕፍቲ ባይዱ
松开1mv键并停止走纸。
时间常数：
10mm
0.04n

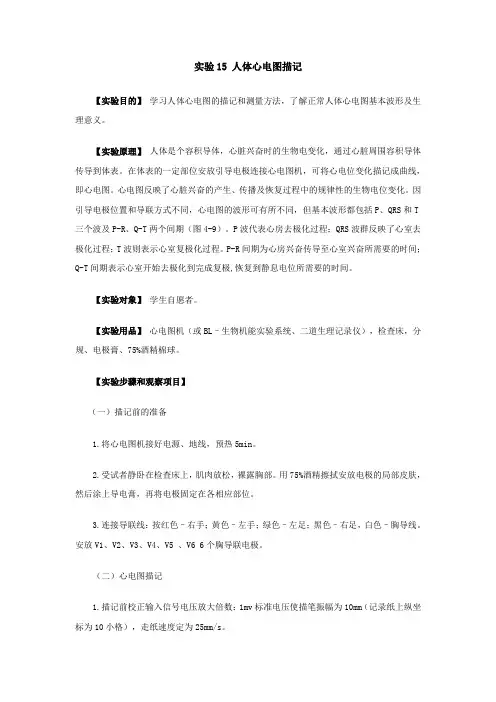

实验15人体心电图描记【实验目的】学习人体心电图的描记和测量方法
实验15 人体心电图描记【实验目的】学习人体心电图的描记和测量方法，了解正常人体心电图基本波形及生理意义。
【实验原理】人体是个容积导体，心脏兴奋时的生物电变化，通过心脏周围容积导体传导到体表。
在体表的一定部位安放引导电极连接心电图机，可将心电位变化描记成曲线，即心电图。
心电图反映了心脏兴奋的产生、传播及恢复过程中的规律性的生物电位变化。
因引导电极位置和导联方式不同，心电图的波形可有所不同，但基本波形都包括P、QRS和T 三个波及P-R、Q-T两个间期（图4-9）。
P波代表心房去极化过程；QRS波群反映了心室去极化过程；T波则表示心室复极化过程。
P-R间期为心房兴奋传导至心室兴奋所需要的时间；Q-T间期表示心室开始去极化到完成复极,恢复到静息电位所需要的时间。
【实验对象】学生自愿者。
【实验用品】心电图机（或BL–生物机能实验系统、二道生理记录仪），检查床，分规、电极膏、75%酒精棉球。
【实验步骤和观察项目】（一）描记前的准备1.将心电图机接好电源、地线，预热5min。
2.受试者静卧在检查床上，肌肉放松，裸露胸部。
用75%酒精擦拭安放电极的局部皮肤，然后涂上导电膏，再将电极固定在各相应部位。
3.连接导联线：按红色–右手；黄色–左手；绿色–左足；黑色–右足，白色–胸导线。
安放V1、V2、V3、V4、V5 、V6 6个胸导联电极。
（二）心电图描记1.描记前校正输入信号电压放大倍数：1mv标准电压使描笔振幅为10mm（记录纸上纵坐标为10小格），走纸速度定为25mm/s。
2.描记各导联心电图：先后描记标准肢体导联Ⅰ、Ⅱ、Ⅲ；加压单极肢导联aVR、aVL、aVF；和胸导联V1、V3、V5。
3.在心电图记录纸上注明各导联名称，受试者姓名、性别、年龄及记录日期。
（三）分析心电图（图4－9）1.辨认波形：辨认心电图的P波、QRS波群、T波及P—R、Q—T间期和S—T段。
2.测量波幅和时间：纵坐标表示电压，每小格代表0.1mV，测量波幅时，向上的波形，其波幅应从基线的上缘量至波峰的图4－9标准Ⅱ导联心电图顶点；向下的波形其波幅应从基线的下缘测量至波谷底点。

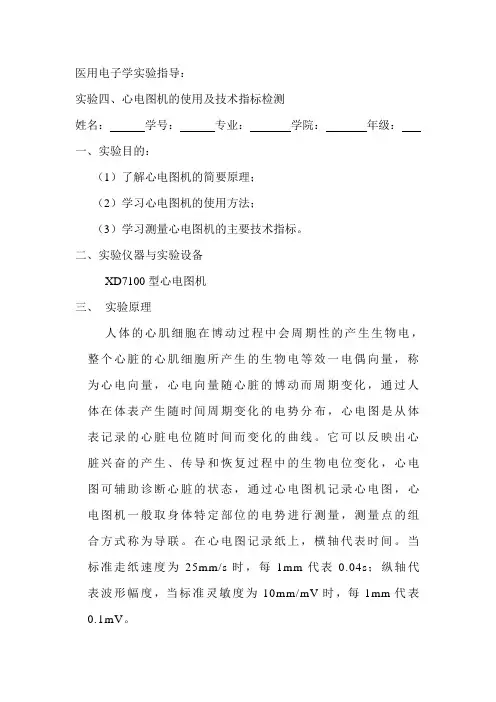

心电图机使用及技术指标检测实验指导
医用电子学实验指导：实验四、心电图机的使用及技术指标检测姓名：学号：专业：学院：年级：一、实验目的：（1）了解心电图机的简要原理；（2）学习心电图机的使用方法；（3）学习测量心电图机的主要技术指标。
二、实验仪器与实验设备XD7100型心电图机三、实验原理人体的心肌细胞在博动过程中会周期性的产生生物电，整个心脏的心肌细胞所产生的生物电等效一电偶向量，称为心电向量，心电向量随心脏的博动而周期变化，通过人体在体表产生随时间周期变化的电势分布，心电图是从体表记录的心脏电位随时间而变化的曲线。
它可以反映出心脏兴奋的产生、传导和恢复过程中的生物电位变化，心电图可辅助诊断心脏的状态，通过心电图机记录心电图，心电图机一般取身体特定部位的电势进行测量，测量点的组合方式称为导联。
在心电图记录纸上，横轴代表时间。
当标准走纸速度为25mm/s时，每1mm代表0.04s；纵轴代表波形幅度，当标准灵敏度为10mm/mV时，每1mm代表0.1mV。
心电图的典型波形：心电图机要准确的记录心电图，必须满足各项指标要求，主要有：（1）放大器的增益，要求灵敏度置“1”时，输入1mV信号，记录笔位移大于10mm；（2）噪音和漂移，理想情况，当输入信号不变时，心电图机应记录一水平线，若有噪音干扰或漂移时，心电图机记录失真，各波形意义如下图所示：（3）放大的对称性，指心电图机对信号的增加与减少有对称的放大；（4）记录纸带的走纸速度准确；（5）振幅对频的响应，为有效检测心电信号，要求心电图机对频率的响应符合特定要求，常用时间常数来表示，时间常数T的意义如下图所示：要求T=1.5~3.5s；（6）谐振抑制的阻尼，心电图机中用以抑制记录器本身产生谐振的作用称为阻尼。
阻尼过大或过小，都会造成心电图波形失真，必须使其达到如下图所示“阻尼正常”的要求：本实验通过检测以上心电图机的技术指标，评价心电图机的质量是否符合要求，学习心电图机的使用方法。
四、实验步骤（1）检测心电图机增益，灵敏度置“1”，导联选“TEST”，输入1mv定标信号，记录描笔位移，正常标准：>=10mm；（2）检测心电图机的噪音和漂移，输入为零，记录描笔位移，正常标准：直线；（3）检测心电图机的放大对称性，分别输入+1mv及-1mv定标信号，记录描笔位移，正常标准：正负信号描笔位移振幅相等；（4）检测心电图机的走纸速度，走纸速度选“25mm/s”，输入1mv定标信号，同时开始记时，10秒后再输入1mv定标信号，测量10秒走纸位移可求出实际走纸速度，正常标准：25mm/s；（5）检测心电图机振幅对频率的响应，根据实验原理测定心电图机的时间常数T，正常标准：T=1.5~3.5；（6）检测心电图机谐振抑制的阻尼，记录1mV定标信号，检查阻尼是否正常。
实验一 人体的体表心电图的描记
实验一人体的体表心电图的描记➢介绍1.背景信息生理学实验中，大都需要用电子技术，将生物体的各种信号转化为电信号进行测量。
再应用信号处理的方法，将测量结果作为信息，根据不同目的进行处理，进行后续的研究。
随着现代电子技术和计算机技术的快速发展，实验仪器更加微机化、数字化、智能化。
如今，应用大规模集成电路以及计算机硬件和软件技术开发的集生物信号的放大、采集、显示、处理、存储和分析的机电一体化仪器已经普遍用于生理学、病理学和药理学实验，为实验人员提供了极大的便利。
掌握此类仪器的使用，是进行生理学实验的基石。
心电描记术（Electrocardiography，ECG或者EKG）是一种经胸腔的以时间为单位记录心脏的电生理活动，并通过皮肤上的电极捕捉并记录下来的诊疗技术。
这是一种无创性的记录方式。
在1872年，Alexander Muirhead报告其从连接到一个发烧病人手腕上的导线上获得了他心脏搏动的电信号并记录了下来。
1903年，荷兰医生、生理学家威廉·埃因托芬发明了弦线式检流计，从而带来了心电图历史上的第一次突破。
埃因托芬把心电图中的一系列波分别命名为P波，Q波，R波，S波和T波，并且描述了一些心血管系统疾病的心电图特点。
如今，心电图广泛应用于临床诊断，是测量和诊断异常心脏节律的最好的方法,其是诊断心电传导组织受损时心脏的节律异常以及由于电解质平衡失调引起的心脏节律的改变。
2.相关资料生物信号的计算机采集，实验室采用RM6240 多道生理信号采集系统；在信号的采集过程中，需要对采集频率、通道模式、灵敏度、时间常数与滤波等参数进行调节，获得最佳的实验结果。
正常的人体内，由窦房结发出的兴奋传到左、右心房，在通过房室结、房室束、浦肯野纤维传播到左、右心室，先后引起心房和心室的收缩。
心脏各部分在兴奋过程中出现的生物电活动经由心脏周围的导电组织和体液传播到身体表面，利用固定于体表的测量电极可以记录到这一系统的电变化，描记为人体心电图（ECG）在正常的心电图的一图1-1正常人心电模式图个周期内，可见三组基本波形（图1-1）：首先出现的P波代表心房的去极化，随后的QRS波群代表心室去极化，T波代表心室复极化。
实验一 心电图机的主要性能参数检测
实验一心电图机的主要性能参数检测实验目的：1.熟悉心电图机的技术指标的意义2.掌握心电图机的技术指标的检测方法3.通过技术指标能够鉴别心电图机的性能实验内容：1．灵敏度心电图机的灵敏度是指输入1mV电压时描笔偏转的幅度，通常用mm/mV表示，它反映了整机放大器放大倍数的大小。
一般将心电图机的灵敏度分为三挡（5mm/V,10mm/V,20mm/mV），且分档可调。
心电图机的标准灵敏度为10mm/mV,规定标准灵敏度的目的是便于对各种心电图机进行比较。
在有的导联出现R波特别高或S波特别深时，也可以采用于5mm/mV灵敏度挡位。
有的心电波电压比较微弱，也可采用比标准灵敏度更高的灵敏度如20mm/mV，以方便对心电图波形的诊断。
为了能迅速准确地选择灵敏度，在仪器而板上装有灵敏度选择开关。
为了使机器的灵敏度能够连续可调，在机器而板上还有增益调节电位器。
检测方法：将导联选择开关置于“Test”位（1mV位），关置于“1”挡（10mm/mV），工作开关置于“观察”位，利用本机内的1mV标准信号，不断地打出矩形波，在走纸过程中，记录下矩形波的幅度。
调节增益电位器，使描记幅度正好为10mm。
改变灵敏度选择开关的位置，给出1mV标准信号时，应能得到成比例变化的矩形信号。
实验结果：2．噪声噪声指的是心电图机内部元器件工作时，由于电子热运动等产生的噪声，不是因使用不当，外来干扰形成的噪声。
这种噪声使心电图机在没有输入信号时仍有微小杂乱波输出。
这种噪声如果过大，不但影响图形。
噪声的大小可以折合到输入端正的作用大小来计算。
一般要求低于相当于输入端加入几微伏以下信号的作用，国际上规定其值不大于15µV。
检测方法：机器接通电源，导联选择开关置于“Test”位（1mV位），增益调节器置最大，有笔迹宽度调节的机器，将笔迹调到最细，走纸，观察记录笔迹应是一条很平稳光滑的直线。
若笔迹有微小抖动，则是噪声所致。
实验结果：3．时间常数若给RC串联电路接通直流电压E后，电容器的充电电流并不是一个常量，而是时间t 的函数。
心电图机的使用及其技术指标的测量
实验九心电图机的使用及其技术指标的测量【实验目的】1．学习心电图机的使用方法2．学习心电图机技术指标的测量。
【原理概述】一般心电图机的结构，可分为下列几部分：导程选择器、标准讯号源、电压放大器、功率放大器、记录器、记录笔、浮标振荡器、走纸装置和电源等。
有些心电图机因其功能不同，结构和组成部分也有区别，但它们描记心电图波形的原理是相同的。
导联选择器的任务是将同时接在人体上的多根导联线组成各种导联的接法，分档选择任一个导程送入放大器。
例如选择导程I时，导联选择器就把红、黄二根导联线接入电压放大器，同时其它导联线被断开。
通过导联选择器的选择，来自导联线的心电信号送入电压放大器输入端，由于心电信号是很微弱的，所以要电压放大器加以放大，放大器本身不但要具有足够的增益，而且还要保证较低的噪音电平，以利于提高整机的灵敏度，心电信号在本级得到足够的幅度放大再送至功率放大器，进行功率放大。
此时心电信号不仅具有一定的电压幅度，而且还具有足够的功率，这样送到记录器后，就可推动描记笔按心电波变化的规律进行摆动。
描笔下面的记录纸上留下了心电图波形。
描笔在记录纸上描记时，为了减少阻力，设一描笔浮标振荡器，它产生频率较高的信号和心电信号一起加至功率放大器，然后去推动描笔。
这样使描笔时刻都有处于浮标状态，即微颤状态，使描笔在描记时容易起动，换向时也快。
描记心电图时，大家必需使用同一大小的增益，统一标准，描出的图形才可以比较，达到鉴别诊断的目的。
因此，机器本身设有1mV的信号源作“打标”用。
即给电压放大器加1mV的信号，调整增益，使描笔打标10小格之后，再作心电图，这个在描记时容易1mV 信号输入，打标10小格就是大家统一使用的标准。
心电图机的使用环境要求：１、心电图机周围不应有高压电缆，Ｘ射线机，超声仪器及电疗机等。
２、心电图机周围具有合适的温度的湿度（温度过高或过低对被检测的人的心电正确均影响，湿度过高或过低会对仪器产生不良影响，本机正常工作时要求相对湿度10～95％，温度5○C～10○C，并尽量减少搬动。
心电图机技术指标测定
04
结论：根据测试结 果，得出心电图机 的性能和功能是否 符合标准和要求
数据分析：对心 电图数据进行分 析，得出测试结
果
02
03
结果解释：根据 测试结果，解释 心电图机的性能
和功能
临床诊断
心电图机可以检测 心肌缺血，帮助医 生诊断心肌梗死
心电图机可以检测 心脏功能，帮助医 生诊断心脏疾病
心电图机可以监 测心脏节律，发 现心律失常
抗干扰能力
1
抗干扰能力是心电图机的重要技术指标之 一
2
抗干扰能力主要体现在心电图机对电磁干 扰、电源干扰、噪声干扰等的抵抗能力
3
抗干扰能力强的心电图机可以保证测量结 果的准确性和可靠性
4
抗干扰能力弱的心电图机可能会导致测量 结果不准确，甚至无法正常工作
测试环境
温度：室温， 避免过高或 过低
01
演讲人
心电图的产生
01
心电图机原理： 通过电极采集心 脏电信号，经过 放大、滤波、数 字化处理后显示
在屏幕上
02
03
04
心电图信号来源： 心脏的电活动， 包括心肌细胞膜 电位变化和心肌
细胞间电传导
心电图信号特点： 具有周期性、规 律性、可重复性
心电图信号分析： 通过分析心电图 信号的波形、频 率、幅度等特征， 可以了解心脏的 功能和疾病状况
院和实验室使用
05
数字心电图机：采用数字信号处理技
06
模拟心电图机：采用模拟信号处理技
术，具有较高的测量精度和稳定性
术，测量精度和稳定性相对较低
灵敏度
01
灵敏度是指 心电图机对 微弱信号的 检测能力
02
灵敏度高的 心电图机可 以更准确地 检测到微弱 的心电信号
心电图的描绘实验报告
心电图的描绘实验报告实验目的本实验旨在通过心电图的描绘，了解心脏的工作原理，并观察心电图的特征，以及分析不同情况下心电图的变化。
通过实验，掌握心电图的基本操作技能。
实验器材和方法器材- 心电图仪- 心电图导联线- 心电图电极贴片- 计算机方法1. 打开心电图仪，将心电图导联线插入相应插槽。
2. 准备好心电图电极贴片，应保证贴片干燥和清洁，便于贴片的附着并确保导电。
3. 将心电图电极贴片贴在胸部和四肢相应部位，按照国际心电图导联法的规定贴片位置。
4. 连接导联线和电极贴片。
5. 调整心电图仪的功能设置，并选择合适的采样率和导联方式。
6. 打开电源，开始记录心电图数据。
7. 结束记录后，保存数据并进行心电图图形的分析。
实验步骤1. 按照国际心电图导联法，将心电图电极贴片贴在胸部和四肢相应位置。
2. 连接导联线和电极贴片。
3. 打开心电图仪电源，调整功能设置，选择合适的采样率和导联方式。
4. 开始记录心电图数据，记录时间约为5分钟。
5. 结束记录后，保存数据并进行分析。
实验结果在进行实验记录的过程中，我们观察到了以下心电图的特征和变化。
1. P波：表现为心电图上的正向波峰，表示心脏的窦房结除极，即心房收缩。
波峰应呈正弦曲线，波峰时间通常为0.08秒左右。
2. QRS波群：代表心脏的室壁除极，表示心室收缩。
QRS波群通常由一个或多个负向波峰和一个正向波峰构成，波峰时间为0.06-0.1秒。
3. T波：表现为心电图上的正向波峰，代表心室复极，即心室舒张。
T波形态应呈圆顶或钝顶形，波峰时间为0.16秒左右。
根据实验记录的心电图数据，我们发现了一些异常情况下的心电图变化。
1. 心律失常：心律失常时，心电图上的P波、QRS波群和T波的形态可能出现异常，波峰的时间间隔也会发生改变。
2. 心肌梗死：心肌梗死时，心电图上可能出现异常Q波和ST段抬高或压低的变化。
3. 心房扑动：心房扑动时，心电图上的P波将呈锯齿样，呈“锯齿波”形态。
心电图的描记和分析课件
心电图的描记和分析
22
2/23/2021
心电图的描记和分析
23
2/23/2021
心电图的描记和分析
24
2/23/2021
心电图的描记和分析
25
2/23/2021
心电图的描记和分析
26
三、心电图的阅读与分析方法
1、心电图波形的认识 2、判断心脏位置 3、确定主导心律 4、分析P波与QRS波群及相互关系 5、观察ST-T改变及类型 6、得出结论
8
二、常规心电图的描记
1、环境要求 2、病人准备 3、皮肤处理 4、电极安置 5、描记心电图 6、减少或消除伪差
2/23/2021
心电图的描记和分析
9
二、常规心电图的描记
具体要求：心电图基线稳定，波形清楚， 不应当有干扰、伪差、基线漂移等
1、环境要求：
1）室内温暖适宜，以免寒冷引起肌电干扰
2）检察床不宜过窄且要舒适，以免紧张引起 肌电干扰
2/23/2021
心电图的描记和分析
39
顺钟向转位
心脏沿其长轴（自心底 部至心尖）作顺钟向（ 自心尖观察）放置时， 使右心室向左移
左心室则相应地被转向 后，故自V1至V4，甚至 V5V6均示右心室外膜rs 波形
明显的顺钟转位多见于 右心室肥厚
2/23/2021
心电图的描记和分析
40
逆钟向转位
3、确定主导心律：
➢ 寻找并分析P波的形态和出现规律，确定主导心律是否 为窦性心律（窦性P波）
2/23/2021
心电图的描记和分析
42
三、心电图的阅读与分析方法
4、分析P波与QRS波群及相互关系： P-R间期： P波：
QRS综合波： Q-T间期：
心电图的技术指标
结论：……
是否在1.5~3.5s内？
• 体表上可记录心脏电信号曲线
U
电压 t
测量点可能不同
时间
• P波 • PR间期 • QRS波群 • ST段 • T波 • U波
心电图图形
例如：心肌梗死
房室传导阻滞
• 房室交界区脱离了生理不应期后,心房冲动在房室之间传导 延迟或中断。
PR间期 表示房室传导时间
• 24小时监测 Holter仪
做实验的要求与说明
• 按实验进度提前预习 • 通常实验2人一组，有时也可能多人一组
自由组合 实验报告上标明合作者是谁
• 注意安全
– 人身安全 仪器安全
• 老师先提问、讲解 同学实验 给老师检查实验数据 拆卸仪器，复原，写报告或下课 值日生做卫生、协助清点全班仪器
实验报告要求
• 独立完成，每人一份（多人合作实验也一样）
• 内容
– 题目
– 实验目的
理论课上会统一讲解
– 实验原理
– 实验仪器（标注主要仪器编号）
– 实验数据记录与处理（一般是表格）
– 实验结果与结论
– 讨论
• 实验前预习并预备报告
心电图机的使用
1. 技术指标检测 2. 演示测心电图
（四肢导联）
历史
• 1842 年 Mattencci（法）发现心脏电活动 • 1885年 W .Einthoven（荷）首次从体表记
心电图机工作过程
• 接收心电信号（电极接人体表面特定部位） • 信号放大
– 成比例 不失真 – 一般采用电子学方法进行放大 – 过滤干扰信号
• 显示、记录
– 描在心电图纸上 – 示波器显示
• 见具体实验仪器面板
机能实验学 人体心电图描记实验报告
机能实验学实验报告实验项目名称：人体心电图描记实验报告1.实验目的1.1了解人心电图各个波形的正常形态及其生理意义1.2学会使用心电图机和测量心电图波形的方法2.材料与方法2.1实验对象对象：人，20岁，65公斤2.2实验器材器材：心电图机、检测专用床、酒精棉球2.3实验方法与步骤（1）让受试者安静放松的平躺在检测用床上。
（2）用酒精棉球擦拭即将被电极覆盖的位置。
（3）将不同颜色的电极放置到正确的位置上：红电极夹-右手腕、黄电极夹-左手腕、绿电极夹-左脚踝、黑电极夹-右脚踝V1-胸骨右缘第四肋间隙 V2-胸骨左缘第四肋间隙V3-V2与V4之间中点 V4-左锁骨中线与第五肋间隙交点V5-V4水平与腋前线交点 V6-V4水平与腋中线交点（4）心电图机检测出受试者的心电图图像（5）描述各导联心电图。
（6）分析心电图A. 辨认三个波、两个间期（P-R、Q-T）、S-T段：B. 测量II导和V5导联的P波、R波、T波波幅、P-R、Q-T、R-R间期（心电图纸的每个小方格，横格为0.04s，纵格为0.1mv）C.计算心率（心率=60/P-P间隔时间）：测量P-P或R-R 间期，测定5个或5个以上P-P或R-R间期，计算其平均值。
4 讨论4.1辨认三个波、两个间期（P-R、Q-T）、S-T段；如下图，已在Ⅱ导和V5导联中标注4.2 Ⅱ导和V5导联记录；4.3测心率；根据心率测量计算公式：心率 = 60/(R-R间期时间)其中受试者R-R间期时间的平均值为0.672，则受试者的心率为：心率 =89次/min5.结论实验测量可得，受试者心率为89次/分，为窦性心律，心率正常。
实验一心电图的测定与应用
导联
V1 V2 V3 V4 V5 V6
位置 胸骨右缘4肋间隙 胸骨左缘4肋间隙 V2与V4的中点 左锁骨中线与5肋间隙交点 V4水平与腋前线交点 V4水平与腋中线交点
4 实验方法与步骤 (1)
⑴ 准备记录仪：接好心电图机的电源线、地线和导 联线。接通电源，预热 3～5 min。
⑵ 安装导联：令受试者静卧检查床上，全身放松。 用酒精棉球将放置电极部位的皮肤擦净，在手腕、 足踝和胸前安放好引导电极。
实验一 心电图的测定与应用
1 实验目的
⑴ 掌握人体心电图的描记方法。 ⑵ 学习正常心电图波形的辨认、测量与分
析的基本方法。
2 实验原理
在一个心动周期中，整个心脏会发生的一系列 电变化，通过含电解质体液的组织传至全身体表， 在体表各部位都将出现有规律的电变化。如将引导 电极安置于体表，按一定的引导方法，把这些电位 变化记录下来，所得到的图形就称为心电图。心电 图在对心律紊乱、房室肥大及心肌损伤等方面，有 重要诊断意义。
3 实验对象与器材
实验对象：正常人。 实验器材：心电图机、酒精棉球、分规。
心电图导联及安置
双极肢体导联
肢体导联
胸前导联
Ⅰ导联
加压极肢体导
Ⅱ导联
Ⅲ导联
avR导联
avL导联
avF导联
V1~ V6
导联的连接方法
肢体导联电路连接方式
红色一右手，黄色一左手，绿色一左足，黑色一右足(接地)
胸前导联电路连接方式
⑵ 电极板和皮肤间要接触良好。
6 思考题
⑴ 心电图P波、QRS波群、T波、P-R间期 及ST段各有何生理意义?
⑵ 描记人体心电图时应注意哪些事项？
心率的测定
测定相邻的两个心动周期中的P波与P波或R波与 R波的间隔时间，按下列公式进行计算，求出心率。 如心动周期的时间间距显著不等时，可将五个心动 周期的P—P或R—R间隔时间加以平均，取得平均值， 代入下列公式：
心电图检查实验报告
心电图检查实验报告心电图测量的实验报告【实验目的】1、了解心电测量的原理，并学习用生理信号计算机采集系统记录人体心电图。
2、学习正常心电图中各波的命名与波形，了解其生理意义。
3、学习利用心电图计量心率，P-R间期、Q-T间期等各项数值。
【实验器械】RM6240生理信号计算机采集处理系统、数据输入连接线、电极夹、30%酒精、95%酒精、酒精棉球。
【实验步骤】1、将连接线连好，打开计算机采集系统，选择“心电实验”。
确保及其妥善接地。
2、受试者摘下眼镜、手表等金属物品及微型电器，在安放电极夹的部位用95%酒精棉球洗脱去油脂，再用30%酒精擦湿以方便导电。
按照标准导联方式（左手接正极，右手接负极，右脚接地，这是标准导联方式之一）接好电极。
电极夹安放在肌肉较少的部分，手部在腕关节屈侧上方3-5cm处，足部在小队下端内踝上方约3-5cm处。
3、调节基线位置、描记速度、信号增益及方向，使心电通道窗口中的波形易于观察。
4、开始观察并记录心电图，截取波形稳定的几个连续周期，保存文件，标明受试者姓名及实验时间。
昆明理工大学信息工程与自动化学院学生实验报告（ xx—xx 学年第一学期）课程名称：现代医学电子仪器原理与设计开课实验室：信自楼111 xx年12月5日一. 实验目的1. 学会ECG-11B心电图机的使用.2. 进一步理解心电导联方式.3. 进一步熟习心电图机的工作原理.二. 实验仪器、材料XDT-1心电图机，医用酒精，导电膏（可用生理盐水代用）。
三. 心电图的典型波形P波：0.2mV；Q波：0.1mV；R波：0.5～1.5mV；S波：0.2mV；T 波：0.1－O.5mV；P-R间期：0.12～0.2s；QRS间期；0.06—0.1s；S-T段：0.12～0.16s；P－R段：0.04～0.8s。
四. 心电图导联图二标准肢导联单极肢导联单极胸导联五. 实验内容及步骤内容：从心电导联方式中任选一种导联，用手动方式操作，绘出心电图，在心电图中标出P波、R波、T波，并读出其幅度，填入实验数据表。
心电图描记实验报告
心电图描记实验报告心电图描记实验报告引言：心电图是一种常用的医学检查方法，通过记录心脏电活动的变化来评估心脏功能及诊断心脏疾病。
本实验旨在通过实际操作，掌握心电图描记的基本原理和技巧，并对心电图的特征进行分析和解读。
一、实验目的本实验的主要目的是了解心电图的基本原理和操作方法，掌握心电图描记的技巧，并通过对心电图的分析和解读，对心脏疾病做出初步的判断。
二、实验材料和仪器本实验所使用的材料和仪器包括心电图机、导联电缆、电极片、酒精棉球、导电胶等。
三、实验步骤1. 实验前准备：将电极片清洗干净，用酒精棉球擦拭患者的胸部和四肢，以确保导联的贴附和信号的传导良好。
2. 安装导联：将导联电缆连接到心电图机上的相应插槽，将电极片粘贴在患者的胸部和四肢上，确保导联正确连接。
3. 开始描记：打开心电图机的电源，调整增益和滤波器的设置，选择合适的描记速度。
按下开始描记按钮，开始记录心电图。
4. 描记结束：描记一段时间后，按下停止按钮，保存心电图数据。
5. 数据分析：使用心电图分析软件，对记录下来的心电图进行分析和解读。
根据心电图的特征，判断是否存在异常情况。
四、实验结果和讨论通过实验操作，我们成功地记录了一份心电图数据，并进行了分析和解读。
根据心电图的特征，我们可以看到心脏电活动的不同波形和间距，进而对心脏功能和可能的疾病进行初步判断。
在正常的心电图中，我们可以观察到P波、QRS波群和T波等特征波形。
P波代表心房的收缩，QRS波群代表心室的收缩，T波代表心室的舒张。
这些波形之间的时间间隔和形态特征，可以反映心脏的节律和传导情况。
在异常的心电图中，我们可能观察到以下情况：心律不齐、心率过快或过慢、ST段抬高或压低、室上性或室性心律失常等。
这些异常情况可能与心脏疾病有关，如心肌缺血、心肌梗死、心律失常等。
心电图的分析和解读需要结合患者的临床症状和体征进行综合判断。
因此，在进行心电图描记和分析时，医生需要综合考虑多个因素，以得出准确的诊断和治疗方案。
心电描记实验报告
机能实验学实验报告（4）调节基线旋动基线调节钮，使基线位于适当位置。
（5）输入标准电压打开输入开关，描记前校正输入信号电压放大信数，使1mV 标准电压使描笔振畅为10mm(记录纸上纵坐标为10小格)。
走纸速度定为25mm/s。
（6）在心电图仪上得到检测者的心电图。
（7）记录完毕，应解松电极，洗净擦干。
（8）将心电图机面板上的各控制钮转回原处，最后切断电源。
（因为实验轮流进行，只需要最后一次实验者进行切断电源）（9）取下记录纸,记下导联、受试者姓名年龄、性别及实验日期。
（10）描述各导联心电图。
（11）分析心电图①辨认三个波(P波、QRS波群、T波)、两个间期(P-R间期、Q-T间期)、S-T段;②测量Ⅱ导联和V5导联的P波、T波波幅和时间，QRS波群时间及R波波幅、P-R间期及Q-T间期;③测心率(心率= 60/R-R间随时间):测量5个或5个以上P-P或R-R间期，计算其平均值3.结果（文本，图，表等表示）与讨论（针对结果的分析）P-R 间期 Q-T 间期P 波R 波T 波R-R 间期备注：1.本学期课程需要书写实验报告内容共三项，分别为：心电描记，人体视野测定，不同类型缺氧。
2.全部专业全部同学均须书写实验报告，仅记录第一作者成绩；如6人小组每两个人书写同一个实验项目，各自完成，分别提交报告。
务必注明第一作者姓名、学号、班级，A4双面打印提交。
3.实验报告纸质版须在下次课上课时由课代统一收齐交至相应实验室的主讲老师，电子版期末由课代统一收齐交给教秘存档。
4.若特殊情况实验报告模板需要改动老师会事先声明，同学不可擅自更改。
实验-心电图机的技术指标测定及心电图描记
实验心电图机的技术指标测定及心电图描记【实验要求】1．进一步了解心电的原理；2．学会怎样测量仪器的技术指标；3．了解一些心电图记录的基本知识。
【实验仪器】XD—7300单道自动心电图机,记录纸，秒表，米尺,电极膏(或生理盐水）、75％酒精棉球。
【实验原理】心电图机是描记心电图机的电子仪器，基本原理框图如图一所示。
把心电信号通过导联线输入心电图机。
由于心电非常微弱，一般只有 1.0－2。
0mV，因此,必须将心电信号输入到放大器中进行放大，然后输入记录部分，推动描笔把心电波形记录在纸上,即为心电图.【仪器介绍】本实验使用的是XD-7300单道自动心电图机，面板如图二.（1）LCD显示：显示仪器当前的导联，增益，滤波状态，运行状念：在自动模式下显示每导联记录时间，导联切换模式等。
(2）开／关键：当插上电源插头并接通220V交流电,打开后部的电源开关时，仪器处于待机状态，此时若电池未允满，此键上方紫色发光二极管点亮。
当“长”按下此键绿色发光二极管点亮，仪器切换为工作状态.当再次“长”按下此键绿色发光二极管熄灭,仪器切换至待机状态。
（3)复化键：封闭输入信号使基线回至中点.(4）增益／导联键：在下动模式下,按下此键增益在0.5、1、2间切换.其中1为标准增益。
在自动模式下，按下此键使导联切换模式在标准的递增和递减,仿3道间切换。
其中递增为标准模式。
（5)自动／手动键：按下此键操作模式在自动和手动模式间切换.其中自动模式为标准模式.（6)走速／时间键：在手动模式下,按下此键走速在25mm／s及50mm／s间切换，其中25mm／s为标准走速。
在自动模式下,走速固定为25mm／s。
按下此键使每导联记录时间在5s，7s,3s间切换.其中5s为标准值。
（7)延长键:在自动模武下，当需要延长某导联记录时间时，按下此键后将一直记录当前导联至该键被再次按下。
在下动摸武下此键无效。
（8）定标键：按下lmV电压键以供作电压标准用。
心电图机操作正常心电图值
心电图机操作正常心电图值心电图(electrocardiogram，ECG)：是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。
二、示教心电图机的使用，讲解注意事项、操作步骤，然后同学分小组，在老师带领下同学间相互作图练习。
操作注意事项：1．检查供电电源电压与机器规定电压是否相符。
2．检查心电图机画笔，各个控制旋钮是否都在零或固定位置，若不在要旋回规定位置。
3．检查机器及导线、附件是否齐全、完整。
操作步骤：1．给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2．接好地线，并再检查一遍接地是否可靠。
3．接好电源线，打开电源开关，进行机器预热。
4．按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
然后涂上导电液体，保持皮肤与电极良好接触，将电极板按照右上肢→红线、左上肢→黄线、左下肢→绿线、右下肢→黑线(此线与地线相通)、胸前→白线的要求固定好。
国际上统一规定了心电图导联的连接方法和电极安放的位置，形成了一个通用的规范的导联体系——常规导联。
包括：肢体导联（6个）、标准肢体导联（双极导联3个）、单极加压肢体导联（3个）和胸前导联（单极导联6个）。
胸导联监测电极位置：V1，胸骨右缘第4肋间。
V2，胸骨左缘第4肋间。
V3，V2与V4两点连线中点。
V4，左锁骨中线与第5肋间相交处。
V5，左腋前线V4水平。
V6，左腋中线V4水平。
V7，左腋后线V4水平。
V8，左肩胛线V4水平。
V9，左脊旁线V4水平。
V3R~V6R，右胸部与V3~V6对称处。
5．校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV。
6．按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
7．检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
心电描记实验报告
机能实验学实验报告5）输入标准电压打开输入开关，描记前校正输入信号电压放大信数，使 1mV 标准电 压使描笔振畅为 10mm 记（ 录纸上纵坐标为 10 小格 ） 。
走纸速度定为 25mm/s 。
（6）在心电图仪上得到检测者的心电图。
（7）记录完毕，应解松电极，洗净擦干。
（8）将心电图机面板上的各控制钮转回原处， 最后切断电源。
（因为实验轮流进行，只需要最后 一次实验者进行切断电源）（9）取下记录纸 , 记下导联、受试者姓名年龄、性别及实验日期。
（10）描述各导联心电图。
（11）分析心电图① 辨认三个波 （P 波、 QRS 波群、 T 波） 、两个间期 （P-R 间期、 Q-T 间期）、S-T 段;② 测量Ⅱ导联和 V5导联的 P 波、T 波波幅和时间， QRS 波群时间及 R 波波幅、 P-R 间期及 Q-T 间期;③ 测心率（心率= 60/R-R 间随时间）:测量5个或5个以上 P-P 或R-R 间期，计算其平均值4）调节基线旋动基线调节钮，使基线位于适当位置3. 结果（文本，图，表等表示）与讨论（针对结果的分析）P-R 间期Q-T 间期南方医科大学实验教学管理中心机能实验学实验报告V4、V5、V6 导联的波幅有重叠，下面为人眼判断重叠部分测量，存在误差（1）Ⅱ导联和V5 导联的记录（0.04s 1mV0.1mV）计算方法：波幅=格数× 0.1 （mv）间期时间=格数× 0.04 （s）2）取Ⅱ导联3 个R-R间期测定心率3根据实验结果，对Ⅱ导联、V5 导联实验结果讨论如下：P 波代表心房的除极波，正常范围：时间< 0.12s; 振幅：肢体导联< 0.25mV，实验结果为P 波时间为0.10s <0.12s ，肢体导联振幅为0.20mv< 0.25mv，正常。
R波代表室壁激动时间，正常人R峰时间在V1、V2导联不超过0.04s ，在V5、V6导联不超过南方医科大学实验教学管理中心机能实验学实验报告0.05s 。
