（一）掘进机结构及特点
1．掘进机的结构组成：截割、破岩机构、装运机构、支撑行走机构、 操作机构、液压系统、电气系统、喷雾除尘系统。
2×750 73.5/88.7
100
450 500 71.60 30
耙爪式
t/h 双链刮板机
KW
100
55
耙爪式
刮板机 35×125 2×10
耙爪式 单链刮板机
100 2×11
双环型刮板 双链刮板机
70 10
m/min KW
履带式 2.86/5.04 油马达驱动
履带式 2.0
2×11.4
履带式 5
2×15
（四）其它掘进机简介
1．AM-50型掘进机：是由奥地利引进的一种悬臂横轴式掘 进机。1989年由淮南煤矿机械厂实现全部国产化。是我国目 前使用掘进机中较好的一种机型。
特点：具有切割断面大、切割硬度高、机体外形尺寸小、 结构简单、拆装方便和维护容易等特点，与ELMB型掘进机相 比，在结构设计上采用了悬臂横轴式切割机构和转载部分采 用桥式胶带转载机。
煤巷掘进机
（三）ELMB 型煤巷掘进机
5．喷雾系统 外喷雾：布置在截割头后面的工作臂上，8个喷嘴呈成马 蹄形分布，喷出的水雾扩散后将截割头包围，以提高降尘效 果，喷嘴工作水压为1MPa。 引射喷雾：器由喷嘴、引射风筒、底板组成，压水力由喷 嘴射出时在风筒后部形成负压区，带有煤尘的空气被吸入并 随水雾一起射向前方，引射喷雾器安装在工作机构导轨架前 方的两侧，喷嘴工作水压为1MPa。
AM—50型掘进机液压系统分析

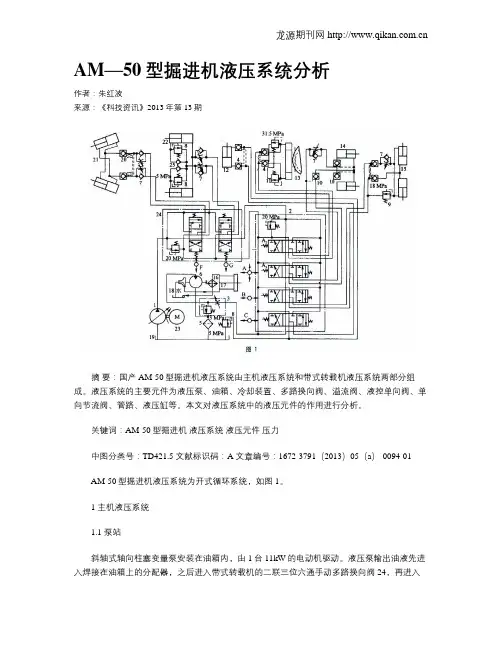

AM—50型掘进机液压系统分析作者：朱红波来源：《科技资讯》2013年第13期摘要：国产AM-50型掘进机液压系统由主机液压系统和带式转载机液压系统两部分组成。
液压系统的主要元件为液压泵、油箱、冷却装置、多路换向阀、溢流阀、液控单向阀、单向节流阀、管路、液压缸等。
本文对液压系统中的液压元件的作用进行分析。
关键词：AM-50型掘进机液压系统液压元件压力中图分类号：TD421.5 文献标识码：A 文章编号：1672-3791（2013）05（a）-0094-01AM-50型掘进机液压系统为开式循环系统，如图1。
1 主机液压系统1.1 泵站斜轴式轴向柱塞变量泵安装在油箱内，由1台11kW的电动机驱动。
液压泵输出油液先进入焊接在油箱上的分配器，之后进入带式转载机的二联三位六通手动多路换向阀24，再进入四联三位六通手动换向阀2，然后经三路流量调节阀3，分出部分流量供给液压马达6，最后返回油箱19。
该系统齿轮液压马达6与多路换向阀组24、2为串联工作状态。
此外，在司机操纵台上的压力表可以测量主泵的出口压力。
泵站的最高工作压力由多路换向阀2和24的溢流阀限定，其值为20 MPa。
多路换向阀均有泄漏油管接回油箱。
1.2 切割电动机冷却回路系统回油经三路流量调节阀3，分出部分流量进入齿轮式液压马达6，驱动马达旋转。
马达的两端出轴分别带动冷却水泵和风扇。
水泵从水箱18吸水，排出的压力水进入电动机的定子冷却水套，经热交换后的热水再经过由风扇冷却的蛇形管冷却器回到水箱，不断循环，形成闭式冷却回路。
水箱的水温通过遥测线反映在操纵台的遥测温度计上，最高水温不得超过55 ℃。
三路流量调节阀中的溢流阀3调定，压力为3 MPa。
1.3 切割悬臂水平摆动和升降液压回路切割悬臂的运动由四联多路换向阀的手柄A按照A1和A2进行操纵。
手柄的动作方向与切割悬臂的运动方向一致。
当手柄A处于中间位置时，水平摆动液压缸13由于液控单向阀的锁紧作用，使切割悬臂固定在一定的回转角度上；升降液压缸14也由于液控单向阀的锁紧作用，将切割悬臂固定在一定高度。
悬臂式掘进机的介绍
目录一·概述§1－1·掘进机的用途§1－2·掘进机的发展历程§1－3·掘进机的技术发展趋势§1－4·悬臂式掘进机产品形式§1－5·悬臂式掘进机产品型号编制二·悬臂式掘进机的技术特点§2－1·悬臂式掘进机的基本组成§2－2·悬臂式掘进机技术特点§2－3·EBZ160（J1C）掘进机结构特征和工作原理三·悬臂式掘进机主要生产企业及其产品一·概述随着回采工作面机械化程度的提高，回采速度大大加快，巷道掘进和回采工作也必须加快。
靠钻爆法掘进巷道已经满足不了要求，采用掘进机法，使破落煤岩、装载运输、喷雾灭尘等工序同步进行，是提高掘进速度的有效措施。
按照工作机构切割工作面的方式，掘进机可分为部分断面巷道掘进机和全断面巷道掘进机两大类。
部分断面巷道掘进机主要用于煤和半煤岩巷道的掘进，其工作机构一般由一悬臂及安装在悬臂上的截割头所组成。
工作时，机构上下左右摆动，截割头旋转完成煤岩的破碎。
全断面巷道掘进机主要用于掘进岩石巷道，其工作机构沿整个工作面同时进行连续推进。
全断面巷道掘进机目前在煤矿上没有广泛应用。
本着以高新技术改造煤矿机械，率先促使所经营的产品升级换代至世界一流水平的三一重型装备有限公司在掘进机产品领域主要以悬臂式巷道掘进机作为开发的主导产品。
下面就请大家一起来了解我司的掘进机产品。
§1－1·掘进机的用途悬臂式巷道掘进机是一种综合掘进设备属于部分断面巷道掘进机，它集切割、行走、装运、喷雾灭尘于一体，包含多种机构，具有多重功能。
悬臂式掘进机作业线主要由主机与后配套设备组成。
主机把岩石切割破落下来，转运机构把破碎的岩渣转运至机器尾部卸下，由后配套转载机、运输机或梭车运走。
悬臂式掘进机的切割臂可以上下、左右自由摆动，能切割任意形状的巷道断面，切割出的表面精确、平整，便于支护。
