箱式变电站检验规章制度
箱式变电站安全管理制度
一、总则为确保箱式变电站的安全运行，保障人员生命财产安全，根据国家相关法律法规及行业规定，特制定本制度。
二、安全管理1. 人员管理（1）变电站工作人员必须持有《进网作业电工许可证》和《从业资格证书》，方可上岗操作。
（2）新员工需经过岗前培训，熟练掌握变电站各项操作规程和安全知识。
（3）定期对员工进行安全教育培训，提高安全意识。
2. 设备管理（1）定时检查高压柜、低压柜、补偿电容柜、计量柜等电柜上的仪表指示是否正常。
（2）定时检查配电系统有无异常声响、异常气味、电器设备有无异常变形。
（3）检查配电系统接触电运行是否正常，并维护测试各种电器设备。
（4）定期对绝缘棒、绝缘鞋、绝缘手套等配电系统工具进行检测，确保绝缘性能良好。
3. 巡视检查（1）制定巡视检查计划，严格执行巡视制度。
（2）巡视过程中，发现安全隐患，立即上报，并采取相应措施。
（3）做好巡视记录，及时分析设备运行状况。
4. 消防安全（1）保障变电站消防器材性能完好，定期检查、更换。
（2）制定消防安全应急预案，定期组织演练。
（3）加强消防宣传教育，提高员工消防安全意识。
5. 防止误操作（1）严格执行“两票三制”（工作票、操作票、检修票、交接班制、巡回检查制、设备定期试验轮换制）。
（2）操作人员应熟悉操作规程，严格按照规程执行。
（3）加强操作人员培训，提高操作技能。
6. 防止小动物（1）定期检查变电站内部，杜绝老鼠、蛇等小动物进入。
（2）加强防范措施，如安装防鼠网、放置捕鼠器等。
三、运行管理1. 岗位责任制（1）明确各岗位职责，确保责任到人。
（2）加强岗位培训，提高员工业务水平。
2. 交接班制度（1）严格执行交接班制度，确保信息传递准确。
（2）交接班时，认真检查设备运行状况，发现问题及时处理。
3. 巡视检查制度（1）制定巡视检查计划，严格执行巡视制度。
（2）巡视过程中，发现安全隐患，立即上报，并采取相应措施。
4. 运行分析制度（1）定期分析设备运行状况，找出存在的问题。
箱式变电房安全管理制度
一、目的为确保箱式变电房内设备设施安全运行，保障工作人员及周围环境的安全，特制定本制度。
二、适用范围本制度适用于所有箱式变电房的管理及运行，包括但不限于设备安装、维护、操作及日常管理等。
三、内容1. 设备安装与验收（1）箱式变电房内设备应严格按照国家标准和设计要求进行安装，确保设备性能稳定、安全可靠。
（2）设备安装完成后，应由专业人员对其进行验收，确保设备符合安全要求。
2. 安全操作规程（1）操作人员必须经过专业培训，熟悉设备操作规程，具备相应的操作技能。
（2）操作前应穿戴好个人防护用品，如绝缘手套、绝缘鞋等。
（3）操作过程中应严格按照操作规程进行，不得擅自更改操作步骤。
3. 巡视检查（1）定期对箱式变电房内设备进行巡视检查，发现异常情况应及时处理。
（2）巡视检查内容包括设备运行状态、绝缘状况、通风情况等。
4. 事故处理（1）发生事故时，应立即停止操作，迅速切断电源，隔离故障点。
（2）事故发生后，应立即上报上级部门，并组织人员进行事故调查和处理。
5. 安全培训（1）定期对操作人员进行安全培训，提高其安全意识和操作技能。
（2）新员工在上岗前必须接受全面的安全培训，合格后方可上岗。
6. 环境管理（1）保持箱式变电房内环境整洁，定期清理灰尘、油污等。
（2）确保通风良好，避免设备过热。
（3）设置防鼠、防虫设施，防止小动物进入箱式变电房。
7. 安全距离（1）根据国家标准，设置安全警示标志，标明安全距离。
（2）操作人员应保持与高压设备的安全距离，严禁触摸。
四、责任与权限1. 箱式变电房管理人员负责制定、执行本制度，并对本制度的有效性负责。
2. 操作人员应严格遵守本制度，确保自身及他人安全。
3. 发现安全隐患，应立即上报上级部门，并采取相应措施消除隐患。
五、附则1. 本制度自发布之日起实施。
2. 本制度由箱式变电房管理部门负责解释。
3. 本制度如有未尽事宜，由箱式变电房管理部门根据实际情况进行修订。

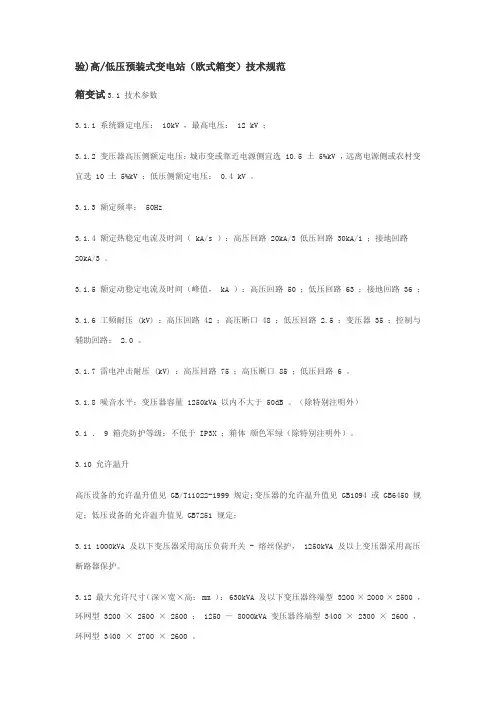

箱变检验规范
验)高/低压预装式变电站（欧式箱变）技术规范箱变试3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土 5%kV ；低压侧额定电压： 0.4 kV 。
3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路20kA/3 。
3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路 36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。
3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。
3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。
（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。
3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或 GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。
3.12 最大允许尺寸（深×宽×高： mm ）： 630kVA 及以下变压器终端型3200 × 2000 × 2500 ，环网型3200 × 2500 × 2500 ； 1250 － 8000kVA 变压器终端型 3400 × 2300 × 2600 ，环网型3400 × 2700 × 2600 。
箱式变电站质量检验规章材料
预装式箱式变电站检验规程(编号：GL/DY-ＱＥＳ-Ｃ５１-２０１５)宁夏大有电器有限公司二零一五年预装式箱式变电站检验规程1适用范围本规程适用于本公司生产的预装式箱式变电站出厂检验标准。
2执行标准GB/7251.1-2013 《低压成套开关设备》GB/15576- 2008 《低压成套无功功率补偿装置》GB/17467- 2010 《高压/低压预制式变电站》3引用标准GB/10233- 2005 《低压成套开关设备基本调试方法》GB/3906- 2006 《3.6-40.5KV交流金属封闭开关设备和控制设备》GB/11022- 2011 《高压开关设备和控制设备标准》GB/700- 2006 《碳素结构钢》GB/4208- 2008 《外壳防护等级的分类》《本地供电部门验收规范》4箱式变电站外形检查4.1箱体成型后，应符合图纸要求，几何误差见下表。
表1对角线误差（单位：mm）表2外形尺寸及允许偏差（单位：mm）4.2箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。
4.3箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。
4.3.1吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。
4.4箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》（编号：DY-03-GY）进行，在柜体和箱体一米处观察不应有明显的色差和反光。
4.5组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。
4.6变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。
5 高、低压配电装置的检查5.1一般检查5.1.1所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。
工厂箱式变电站管理制度
第一章总则第一条为了加强工厂箱式变电站的管理，确保变电站安全、稳定、经济运行，提高设备利用率，保障工厂生产和生活用电，特制定本制度。
第二条本制度适用于本工厂所有箱式变电站的管理工作。
第三条箱式变电站的管理应遵循“安全第一、预防为主、综合治理”的原则。
第二章组织机构及职责第四条成立工厂箱式变电站管理领导小组，负责制定、修订本制度，组织、协调、监督变电站管理工作。
第五条箱式变电站管理领导小组下设办公室，负责日常管理工作，具体职责如下：1. 负责制定变电站运行、维护、检修、安全等各项规章制度；2. 组织开展变电站设备检查、维修、保养工作；3. 负责变电站安全教育和培训工作；4. 负责变电站运行数据的收集、整理、分析；5. 负责处理变电站突发事件和事故；6. 完成领导交办的其他工作。
第六条箱式变电站运行值班人员职责：1. 严格执行变电站运行规程，确保变电站安全稳定运行；2. 负责变电站设备的日常维护、保养；3. 定期对变电站设备进行检查，发现问题及时上报；4. 负责变电站运行数据的记录、统计和分析；5. 负责变电站安全保卫工作；6. 完成领导交办的其他工作。
第三章运行管理第七条箱式变电站应按照国家标准和行业规范进行设计、施工和验收。
第八条箱式变电站运行前，应进行以下工作：1. 对变电站设备进行检查，确保设备完好；2. 对运行人员进行安全教育和培训；3. 制定变电站运行方案，包括运行方式、运行参数、操作规程等；4. 完成变电站运行前的各项准备工作。
第九条箱式变电站运行过程中，应严格执行以下规定：1. 运行值班人员应24小时值班，确保变电站安全稳定运行；2. 运行值班人员应定期对变电站设备进行检查，发现问题及时上报；3. 运行值班人员应做好变电站运行数据的记录、统计和分析；4. 运行值班人员应按照规定进行设备操作，确保操作正确、安全；5. 运行值班人员应保持良好的工作状态，不得擅离职守；6. 运行值班人员应积极配合相关部门进行检查、验收等工作。

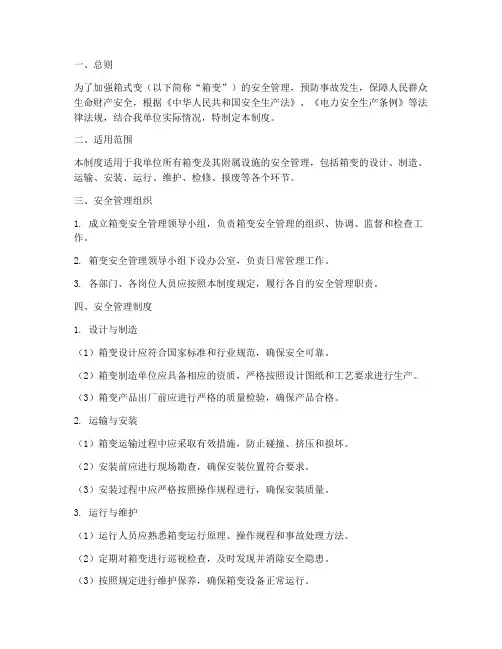

箱式变安全管理制度
一、总则为了加强箱式变（以下简称“箱变”）的安全管理，预防事故发生，保障人民群众生命财产安全，根据《中华人民共和国安全生产法》、《电力安全生产条例》等法律法规，结合我单位实际情况，特制定本制度。
二、适用范围本制度适用于我单位所有箱变及其附属设施的安全管理，包括箱变的设计、制造、运输、安装、运行、维护、检修、报废等各个环节。
三、安全管理组织1. 成立箱变安全管理领导小组，负责箱变安全管理的组织、协调、监督和检查工作。
2. 箱变安全管理领导小组下设办公室，负责日常管理工作。
3. 各部门、各岗位人员应按照本制度规定，履行各自的安全管理职责。
四、安全管理制度1. 设计与制造（1）箱变设计应符合国家标准和行业规范，确保安全可靠。
（2）箱变制造单位应具备相应的资质，严格按照设计图纸和工艺要求进行生产。
（3）箱变产品出厂前应进行严格的质量检验，确保产品合格。
2. 运输与安装（1）箱变运输过程中应采取有效措施，防止碰撞、挤压和损坏。
（2）安装前应进行现场勘查，确保安装位置符合要求。
（3）安装过程中应严格按照操作规程进行，确保安装质量。
3. 运行与维护（1）运行人员应熟悉箱变运行原理、操作规程和事故处理方法。
（2）定期对箱变进行巡视检查，及时发现并消除安全隐患。
（3）按照规定进行维护保养，确保箱变设备正常运行。
4. 检修与试验（1）定期对箱变进行检修，消除设备缺陷。
（2）检修过程中应采取安全措施，防止事故发生。
（3）检修完成后，应进行试验，确保设备符合安全标准。
5. 报废与回收（1）箱变达到报废标准时，应进行报废处理。
（2）报废过程中应采取安全措施，防止环境污染。
（3）报废箱变应进行回收利用，减少资源浪费。
五、安全教育与培训1. 对箱变运行、维护、检修人员进行定期安全教育和培训，提高安全意识。
2. 对新入职人员进行安全教育和培训，使其掌握箱变安全操作技能。
3. 定期组织安全知识竞赛和应急演练，提高应急处置能力。
六、安全检查与考核1. 定期开展安全检查，对箱变安全管理情况进行评估。
箱式变压器规章制度
箱式变压器规章制度第一章总则第一条为了规范箱式变压器的使用、维护和管理，保障供电系统的安全稳定运行，制定本规章制度。
第二条箱式变压器是指在箱体内装有绝缘油的变压器，主要用于供电系统中输变电和配电环节。
第三条箱式变压器的管理应遵循“安全第一、预防为主、综合治理”的原则，落实责任，加强监督，确保箱式变压器的安全运行。
第四条箱式变压器的管理应遵守国家相关法律法规和标准，制定详细的管理制度，定期进行检测维护，确保设备的正常运行。
第五条管理单位应建立完善的档案和台账，记录箱式变压器的使用情况、维护保养情况和隐患排查情况，及时整改。
第六条各级管理单位应加强对箱式变压器的定期检查和维护，发现问题及时处理，确保设备的安全稳定运行。
第七条管理单位应加强对箱式变压器的安全教育和培训，提高员工的安全意识和应急处理能力。
第二章箱式变压器的选型和安装第八条管理单位在选型箱式变压器时应根据供电系统的需要、变压器的负载情况和空间条件进行合理选择。
第九条管理单位在安装箱式变压器时应遵循相关标准和规范，确保设备安全可靠。
第十条管理单位应根据箱式变压器的要求设置专用基础和支架，固定箱体，确保设备牢固稳定。
第十一条管理单位应在箱式变压器的周围设置警示标志，提示人员注意安全，禁止乱拉乱接电线。
第十二条管理单位应保持箱式变压器周围环境整洁，避免杂物堆积，确保设备正常通风散热。
第十三条管理单位应定期对箱式变压器进行检查和维护，发现问题及时处理，确保设备安全运行。
第三章箱式变压器的使用和维护第十四条管理单位应定期对箱式变压器进行电气检查，检测设备的运行状态，发现问题及时处理。
第十五条管理单位应定期对箱式变压器的绝缘油进行检测，确保绝缘性能符合要求。
第十六条管理单位应定期检查箱式变压器的接地情况，保证设备的接地可靠。
第十七条管理单位应定期对箱式变压器的冷却系统进行检查，确保冷却效果良好。
第十八条管理单位应定期对箱式变压器的连接线路进行检查，确保连接良好，避免漏电和短路。
高低压开关柜及箱变出厂试验(规定)
产品出厂检验1.目的本办法规定了产品出厂的检验办法，为产品质量提供保证。
2.适用范围本规定适用于公司高低压开关柜及箱式变电站等产品的出厂检验。
3.职责本办法质检部监督、实施，各有关部门配合。
4.注意事项4.1 测试前，测试人员应熟悉被检产品的技术条件，各测试项目的具体要求及测试方法；4.2 检查所需测试设备是否完好(应有合格证)，确认其在使用期限方可使用。
4.3 检测时应有两人在场，一人操作，另一人监护，防止意外发生。
4.4 应做好测试记录。
5.工作程序5.1 一般检查开关柜的一般检查，内容主要是检查开关柜所安装的测量仪表及电器设备等，是否符合设计图样要求，是否有出厂检验合格证或相应的标记，检查安装质量检查联锁装置，母线连接，二次配线等是否符合要求，根据成品的复杂程度，可能必要的检查接线，必要时进行通电操作试验。
5.2 机械和电气操作试验5.2.1装置在出厂时都要进行机械操作试验，以保证装置的装配质量和电气元件动作的正确性和接线的可靠性。
5.2.2机械操作试验装置中所有手动操作部件，如主要开关隔离开关等的操作手柄,都应操作5次，而无异常现象出现。
具体规定如下表：5.2.3电气操作试验按装置的电气原理图要求，应进行模似动作试验，试验结果应符合设计要求。
所有二次回路接线应准确，连接可靠，操作机构及传动装置应操作灵活，机械或电气安全联锁装置动作应正确、可靠。
5.3 介电强度试验5.3.1介电强度试验是验证装置各部分的绝缘性是否满足装置所绘出的额定绝缘等级的要求，应根据各电路的额定绝缘电压分别进行试验。
5.3.2 试验时应将那些不能耐受这种试验电压的电器元件(如电子设备、电容器等)从电路中拆除。
5.3.3各等级试验电压如下：低压柜耐压检验：A，主回路2.5KV, 1Min 无闪络B，辅助回路0.5KV, 1Min 无闪络35KV高压柜耐压试验：主回路工频耐压试验:95kV/1min（相间、对地）118kV/1min（断口）无击穿、闪络现象.辅助回路工频耐压试验: 2.5 kV /1s无击穿、闪络现象。
箱变检验规范
验)高/低压预装式变电站（欧式箱变）技术规范箱变试3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土 5%kV ；低压侧额定电压： 0.4 kV 。
3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路20kA/3 。
3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路 36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。
3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。
3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。
（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。
3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或 GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。
3.12 最大允许尺寸（深×宽×高： mm ）： 630kVA 及以下变压器终端型3200 × 2000 × 2500 ，环网型3200 × 2500 × 2500 ； 1250 － 8000kVA 变压器终端型 3400 × 2300 × 2600 ，环网型3400 × 2700 × 2600 。
箱变管理制度
箱变管理制度第一章总则第一条为规范公司箱变管理工作，提高运行效率和安全性，制定本制度。
第二条本制度适用于公司所有包括箱变设备在内的电力设施的管理和维护工作。
第三条箮箱管理工作包括设备的日常检修、维护和故障排除，以及对箱变设备的管理、保护工作等。
第四条管理人员应根据本制度要求，定期对箱变设备进行检查、维护，并对发现的问题及时处理。
第二章管理职责第五条公司设备管理部门负责制定箱变设备的日常检修计划，并组织实施。
第六条设备管理部门应定期对箱变设备进行巡检，及时发现并处理设备故障。
第七条巡检人员应对发现的故障及时报告设备管理部门，并及时采取相应的措施。
第八条设备管理部门应建立箱变设备档案，包括设备的基本信息、检修记录、维修记录等。
第九条公司领导应加强对箱变管理工作的监督和检查，确保箱变设备的运行安全。
第三章日常管理第十条设备管理部门应根据箱变设备的运行情况，制定相应的日常管理制度和操作规程。
第十一条管理人员应加强对设备操作人员的管理和培训，确保操作人员熟练掌握设备操作技能。
第十二条设备管理部门应组织定期对箱变设备进行维护和保养工作。
第十三条巡检人员应对设备周围环境和设备周边的安全设施进行检查，发现问题及时报告处理。
第十四条设备管理部门应建立健全的设备维护记录及各种报表，确保设备管理工作的规范和有序进行。
第四章故障处理第十五条设备管理部门应制定健全的故障处理机制，确保故障能及时得到处理。
第十六条当发现箱变设备出现故障时，操作人员应立即停止设备运行，并及时报告设备管理部门。
第十七条设备管理部门应组织专业人员对箱变设备进行维修，确保设备能够及时恢复正常运行。
第十八条故障处理过程中，设备管理部门应及时通知相关部门和人员，确保故障处理工作的协调进行。
第五章安全管理第十九条公司应制定箱变设备的安全管理制度，加强对箱变设备的安全性管理。
第二十条设备操作人员应严格按照操作规程进行操作，确保设备的安全运行。
第二十一条设备管理部门应组织开展安全培训，提高操作人员的安全意识和应急处理能力。
箱变检验规范
验)高/低压预装式变电站（欧式箱变）技术规范箱变试3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土 5%kV ；低压侧额定电压： 0.4 kV 。
3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路20kA/3 。
3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路 36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。
3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。
3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。
（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。
3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或 GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。
3.12 最大允许尺寸（深×宽×高： mm ）： 630kVA 及以下变压器终端型3200 × 2000 × 2500 ，环网型3200 × 2500 × 2500 ； 1250 － 8000kVA 变压器终端型 3400 × 2300 × 2600 ，环网型3400 × 2700 × 2600 。
箱式变电站生产检验标准
箱变生产检验一、总则：1.1箱变依据下列标准进行设计与制造GB17467－2010《高压／低压预装式变电站》的标准。
SD320－1992《箱式变电站技术条件》1.2使用环境条件：1.2.1海拔高度不超过1000m。
1.2.2环境温度-25～+40℃。
1.2.3风速不大于35m／s。
1.2.4在安装地点没有对设备导体和绝缘有严重影响的气体、蒸汽或其他化学腐蚀物质存在，地面倾斜度不超过5°。
1.3组合式箱式变电站中的各种电器设备应分别符合相应的国家（或部）标准二、额定参数2.1额定电压应符合GB156－80“电气设备额定电压”的规定。
2.1.1高压侧额定电压和最高工作电压：10kv 11.5kV。
2.1.2低压侧额定电压（v）∶4002.1.3 10千伏配电网中性点经小电阻接地。
2.2额定电流2.2.1高压配电装置额定电流（A）:630A2.2.2低压配电装置总母线、总开关额定电流（A）∶3200A（2000KVA）、2.2.3低压分支额定电流（A）∶依据具体设计图纸2.2.4高压配电装置动、热稳定电流（kA）∶252.3变压器额定容量∶见设计图纸。
三、箱变主要技术条件箱变安装在室外场所。
高压室、低压室内有操作走廊，宽度应分别大于1.0m、0.8m，变压器室内各侧检修距离大于0.3m，各操作检修走廊均铺设10mm厚橡胶绝缘踏步。
箱变尺寸不能小于规定尺寸。
箱变基础底板采用槽钢构成主结构，其它部分也应采用不同标号的槽钢，同时对基础底板的荷载进行计算。
3.1变压器3.1.1设备名称:10千伏三相油浸式全密封无励磁配电变压器。
3.1.2型号:S11-M3.1.3额定容量按设计、招标书要求执行。
3.1.4额定电压：依据供电公司标准。
3.1.5联结组标号: D,ynll3.1.6变压器高压端头采用肘型绝缘头。
变压器与真空断路器之间的电缆采用截面积不低于120平方毫米的高压铜芯交联聚乙烯电缆，变压器低压端头至低压母线之间的导体须进行绝缘处理。
箱变例行和确认检验规范
户内交流金属铠装移开式开关设备
出厂检验规范
WI-03
一、适用范围
本规范是依据GB 3906-2006《 3.6KV-40.5KV交流金属封闭开关设备和控制设备》而编制的。
本规范适用于本公司生产箱式变电站的出厂试验。
本规范是检验该系列产品是否符合成品出厂(入库)要求的检验依据，每批产品均需按本规范对产品进行出厂检验。
二、引用标准
GB 3906-2006《交流金属封闭开关设备和控制设备》
GB/T2828.1—2003 《计数抽样检验程序第1部分：按接收质量限（AQL）检索
的逐批检验抽样计划》
三、出厂试验
出厂试验包括例行检验和确认检验两种。
1．例行检验
例行检验作为生产过程的后续工序，其目的是检验材料、工艺和安装上有无缺陷，是否符合标准要求，所以必须对每台产品进行试验。
全检试验不合格的产品必须予以剔除，并允许进行返工后再次送检，若无法返工的则予以报废。
2．确认试验
确认检验的项目是从按GB 3906-2006所规定的项目进行随机抽样。
2.1 抽样方案
抽样试验的抽样方案按GB/T2828.1-2003《计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》的标准规定，采用一般检查水平Ⅱ级，合格质量水平AQL = 1.5 的一次正常抽样方案，并按GB/T2828.1中规定的规则进行转移。
箱式变电站检验规程
预装式箱式变电站检验规程箱式变电站外形检查4.1箱体成型后，应符合图纸要求，几何误差见下表。
表1对角线误差（单位：mm）表2外形尺寸及允许偏差（单位：mm）4.2箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。
4.3箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。
4.3.1吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。
4.4箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》进行，在柜体和箱体一米处观察不应有明显的色差和反光。
4.5组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。
4.6变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。
5 高、低压配电装置的检查5.1一般检查5.1.1箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
5.1.2所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。
5.1.3箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
5.1.4高、低压成套开关柜、低压成套无功功率补偿装置的导线截面和颜色、母线的制作应符合《大线制作通用工艺规程》（编号：DY-05-GY）、《二次线配置通用工艺规程》（编号：DY-07-GY）和《母线制作通用工艺规程》（编号:DY-06-GY）的要求。
5.1.5各电路导线端头的标识应与提供的原理图、接线图相一致。
5.1.6计量柜的计量互感器、电度表等必须按供电部门的验收要求备案，同时计量柜的铅封或明挂锁扣必须安全可靠。
5.1.7所用变压器规格、型号符合设计要求，安装符合规范及制造厂要求；油浸式变压器附件完好无损，变压器无渗漏油、油位正常，无锈蚀，油漆完好，相位标志正确；手动调压装置正常；所有密封良好，瓷件无损伤、裂纹。
12-箱式变电站检修作业标准
箱式变电站检修作业标准本标准规定了10kV（及以下电压等级）电力箱式变电站的检修作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV（及以下电压等级）电力箱式变电站的检修作业。
二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行箱式变电站检修作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010《电力设备停电作业标准》中有关要求及程序进行办理。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：砂布、破布、防潮硅胶、电力复合脂、凡士林、胶布、毛刷、熔断器/丝、避雷器、空气开关、绝缘线、锁、机油壶、变压器油、铝绑线、铝包带、接线端子、开口销、M 销、油漆（红、绿、黄、黑、灰）等。
登高工具：脚扣、安全帽、安全带、轻型铝合金梯子等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。
个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。
其他工具：力矩板手、活扳手、套管扳手、内六角扳手、万用表、绝缘电阻表、接地电阻表、欧姆表或测量用电桥、铁锹、压接工具、水泵、线轴等。
四、安全卡控点：1、检修组合箱变时，检修作业前确认停电线路，在运行设备和检修设备上设置标示牌。
2、检修作业时，确认相关高压开关柜的“五防”功能良好，不得强力越过和破坏“五防”功能。
3、检修作业时应与带电设备保持足够的安全距离。
箱变检验规程
目测
产品与图纸的一致性
目测
2
通电操作试验
低压试验车
3
介电强度试验
耐压测试装置
佛山市高华电力设备有限公司
文件编号：3GH.100.017
版本号：A/1
低压无功功率补偿装置确认检验规程
修订号：1
页次：3/3
执行标准
序号
检验项目
检验设备
3
介电强度试验
耐压测试装置
4
保护措施和保护电路的连续性检查
目测、直流电阻测量仪
5.装置中母线的选择应符合图纸或有关规定的要求。母线的安装排列应层次分明、整齐美观并符合相应的规定。
佛山市高华电力设备有限公司
文件编号：3GH.100.017
版本号：A/1
低压无功功率补偿装置确认检验规程
修订号：1
页次：2/3
执行标准
序号
检验项目
检验设备
一般检查
防护等级
电气间隙与爬电距离
游标卡尺、直钢尺测量
4.手动操作开关电器档板的设置，必须保证不对操作者产生危险。
5.外部接线端子应使其在安装、接线、维修和更换时易于接近，安装高度至少为0.2m，并为接线留有必要的空间。
6.元器件安装后，应便于调整、复位及操作，易于维修更换：仪表安装高度不高于2m，操作器件（如手柄、按钮等）不得超过1.9m，紧急操作器件应安装在0.8～1.6m范围内（对装置基础面）。
佛山市高华电力设备有限公司
文件编号：3GH.100.017
版本号：A/1
检验规程
修订号：1
页次：1/3
执行标准
序号
检验项目
检验设备
1
一般检查
目测
箱式变电站检验规程完整版
箱式变电站检验规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】预装式箱式变电站检验规程箱式变电站外形检查箱体成型后，应符合图纸要求，几何误差见下表。
表1对角线误差（单位：mm）表2外形尺寸及允许偏差（单位：mm）箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。
箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。
吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。
箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》进行，在柜体和箱体一米处观察不应有明显的色差和反光。
组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。
变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。
5 高、低压配电装置的检查一般检查箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。
箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
高、低压成套开关柜、低压成套无功功率补偿装置的导线截面和颜色、母线的制作应符合《大线制作通用工艺规程》（编号：DY-05-GY）、《二次线配置通用工艺规程》（编号：DY-07-GY）和《母线制作通用工艺规程》（编号:DY-06-GY）的要求。
各电路导线端头的标识应与提供的原理图、接线图相一致。
计量柜的计量互感器、电度表等必须按供电部门的验收要求备案，同时计量柜的铅封或明挂锁扣必须安全可靠。
所用变压器规格、型号符合设计要求，安装符合规范及制造厂要求；油浸式变压器附件完好无损，变压器无渗漏油、油位正常，无锈蚀，油漆完好，相位标志正确；手动调压装置正常；所有密封良好，瓷件无损伤、裂纹。
箱变日常规章制度
箱变日常规章制度第一章总则第一条为规范箱变的管理和使用，提高箱变运行的安全性和稳定性，特制订本规章制度。
第二条本规章适用于所有单位内的箱变设备管理和使用。
第三条箱变的管理和使用应遵循安全第一、预防为主的原则，确保箱变设备长期稳定运行。
第二章管理与维护第四条所有箱变设备应由专人负责管理，并定期进行巡检和维护。
第五条管理人员应具备相关技术资质，熟悉箱变设备的操作规程，保证设备的正常运行。
第六条维护人员应经过专业培训，熟悉箱变设备的维护流程和方法，未经培训的人员不得擅自进行维修操作。
第七条管理人员负责每日对箱变设备进行巡检，并记录巡检情况，如发现异常应及时报告。
第八条管理人员应定期对箱变设备进行大修和保养，确保设备运行稳定。
第三章安全与保护第九条管理人员必须遵守相关安全操作规程，确保操作过程中的安全。
第十条管理人员必须正确使用个人防护装备，遵守相关电气安全操作规程，确保自身安全。
第十一条管理人员在操作箱变设备时，禁止穿戴金属饰品，以免产生火花导致事故。
第十二条在箱变设备运行期间，周围人员禁止靠近设备，以免发生意外伤害。
第十三条在雷电天气或其他恶劣环境下，必须停止箱变设备的运行，并进行必要的安全预防措施。
第四章应急处理第十四条管理人员应定期组织箱变设备应急演练，提高员工的应急处理能力。
第十五条在箱变设备发生故障时，管理人员应立即停止设备运行，并进行必要的维修。
第十六条在发生火灾或其他紧急情况时，管理人员必须及时向相关部门汇报，并协助进行灭火和疏散工作。
第五章处罚与奖励第十七条对于违反本规章制度的管理人员，应给予相应的处罚，并进行教育和培训。
第十八条对于维护箱变设备表现出色的管理人员，应给予相应的奖励和表彰。
第六章附则第十九条对于本规章制度中未尽事宜，由相关主管部门统一规定。
第二十条本规章制度自发布之日起正式生效。
以上所述规章制度为本单位箱变设备的日常管理制度，各部门及相关人员必须遵守和执行，如有违反，将受到相应处罚。
箱式变电站验收标准
箱式变电站验收标准
箱式变电站验收标准，也称为箱式变电站验收规程，是指在箱式变电站建设完成后，对其进行验收的标准和规程。
一、验收内容
1. 设备完好性检查：对箱式变电站内所有设备进行检查，保证设备完好无损。
2. 设备性能检测：对箱式变电站内各设备的性能进行测试和检测，确保其能够正常运行。
3. 安全性评估：对箱式变电站的安全性进行评估，包括防雷、防火、防爆等方面的安全措施是否符合要求。
4. 运行试验：对箱式变电站进行运行试验，检验其运行性能和稳定性。
5. 环境保护评估：评估箱式变电站对周围环境的影响，确保其符合环境保护要求。
6. 培训和文档交接：对箱式变电站使用人员进行培训，并进行相关文档的交接。
7. 箱式变电站的外观检查：对箱式变电站外观进行检查，包括外观饰面、防腐等方面的检查。
二、验收标准
1. 设备完好性：所有设备在验收时应保证完好无损，无明显缺陷和故障。
2. 设备性能：所有设备的各项性能指标应符合设计要求。
3. 安全性：箱式变电站的各项安全措施应符合国家相关标准和规定。
4. 运行试验：箱式变电站经过试验应能够正常运行并具有稳定性。
5. 环境保护：箱式变电站的环境影响应符合国家相关环保要求。
6. 培训和文档交接：箱式变电站使用人员经过培训后应能熟练操作变电站，相关文档应完整齐全。
7. 外观检查：箱式变电站外观应符合设计要求，外观饰面完好，无明显防腐问题。
以上就是箱式变电站验收标准的一些内容，具体标准和规定可以根据不同情况进行调整和制定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预装式箱式变电站检验规程
箱式变电站外形检查
4.1 箱体成型后，应符合图纸要求，几何误差见下表。
表1
对角线误差（单位：mm）
表2
外形尺寸及允许偏差（单位：mm）
4.2 箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY ）进行并满足箱式变电站自身结构及使用要求。
4.3 箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY ）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅
渣气孔
4.3.1 吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊
满突出、不得有溅渣，以防在起吊过程中脱落。
4.4 箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》进行，在柜体和箱体一米处观察不应有明显的色差和反光。
4.5 组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。
4.6 变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。
5 高、低压配电装置的检查
5.1 一般检查
5.1.1 箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
5.1.2 所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。
5.1.3 箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
5.1.4 高、低压成套开关柜、低压成套无功功率补偿装置的导线截面和颜色、母线的制作应符合《大线制作通用工艺规程》（编号：DY-05-GY ）、《二次线配置通用工艺规程》（编号：DY-07-GY ）和《母线制作通用工艺规
程》（编号: DY-06-GY ）的要求。
5.1.5各电路导线端头的标识应与提供的原理图、接线图相一致
5.1.6 计量柜的计量互感器、电度表等必须按供电部门的验收要求备案，同时计量柜的铅封或明挂锁扣必须安全可靠。
5.1.7 所用变压器规格、型号符合设计要求，安装符合规范及制造厂要求；油浸式变压器附件完好无损，变压器无渗漏油、油位正常，无锈蚀，油漆完
好，相位标志正确；手动调压装置正常；所有密封良好，瓷件无损伤、裂纹。
5.1.8箱式变电站的铭牌符号及吊装接地等标志要正确、牢固、清晰、齐全。
5.1.9 箱式变电站的箱体外部表面应美观、平整、光洁和防止磕碰损伤导致喷涂层脱落，影响整体防雨、防腐的性能。
5.2 功能检查
5.2.1 箱式变电站变所有门应向外开，并具有防水防雨功能、门锁为暗锁，确保开关门轻松自如，低压室检修通道应不小于600mm。
5.2.2 箱式变电站的箱体及柜体内的行程开关和照明装置应安装牢固并正常运行，系统闭锁功能完整，且便于维修更换。
5.2.3箱式变电站的箱体及柜体需有足够的自然通风或强制通风措施，换气扇、百叶窗的安装要牢固并正常运行，确保设备运行温升不超标。
5.2.4 箱式变电站变压器室内的温度控制器应装设在调控方便、不影响正常运行的地方且安装牢固。
5.2.5 变压器室内变压器必须固定牢靠;安全防护网应具有防误入功能，带电标识应醒目、清晰，便于装卸。
5.2.6 变压器接地必须是硬连接，而且连接牢靠。
5.2.7 箱式变电站的箱体及柜体的过门接地应牢固并留有一定余量。
5.2.8 高压柜的微机型继电保护额定值的出厂估算值设置见附录1 6出厂试验项目
6.1 箱变中高压、低压电器设备和变压器的工频耐压试验值、电气间隙、爬电距离试验值分别见下表。
表1
高压开关设备工频耐压试验值
表2:
低压开关设备的工频耐压试验值
表3:
变压器工频耐压试验值
表4
高压裸露带电体电气间隙及爬电距离
表5
低压裸露带电体电气间隙及爬电距离
注：此表括号内数据为低压成套无功功率补偿装置的要求。
6.3 仪表、继电器及指示元件检查
所有测量仪表、继电器均应经过单个元件的检验并有明显的标志，结合机械操作试验进行通电操作试验，以验证内部接线，动作元件和仪表指示等均符合技术要求。
6.4. 铭牌
6.4.1 每台箱变的箱体应装有符合标准要求的铭牌，内容包括：
a）产品名称和型号
b）变压器额定容量（KVA）
c）额定频率
d）出厂编号
e）外形尺寸
f ）设备重量
g）额定电压
h）出厂日期
J）制造厂名
5.4.2 各附件准备齐全。
包括电缆、灭弧罩、机构操作把手、钥匙、5.4.3 箱变出厂时应将各元器件的合格证、使用说明书、成套开关柜
的图纸及附件清单等资料准备齐全，装入资料袋中，放置于规定位置5.5 以上检验试验项目全部合格才允许发合格证
编制：王超审核：曹玉柱批准：曹玉柱
二零一五年六月
附录1
电力系统微机型继电保护额定值。
