声音信号的数字化

精品文档
当D/A转换器从图4-2得到的数值中重构原来信号时，
得到图4-3中蓝色(直线段)线段所示的波形。从图中可以看出，蓝色线与原波形(红色线)相比，其波形的细节部分丢失了很多。这意味着重构后的信号波形有较大的失真。
精品文档
左图为采样率2000Hz，量化等级为20的采样量化过程右图为采样率4000Hz，量化等级为40的采样量化过程
精品文档
数字信号
• 在时间和幅度上都是离散的信号 称为数字信号。
精品文档
2．数字音频
• 声波是随时间而连续变化的物理量，通过能量转换装置，可用随声波变化而改变的电压或电流信号来模拟。以模拟电压的幅度来表示(biǎoshì)声音的强弱。为使计算机能处理音频，必须对声音信号数字化。
模拟信号的数字化过程(guòchéng)
1 0 0 1 0 1 1 0 0 0 1 1 1 0 1
精品文档
采样与量化过程示例
以图4-1所示的原始模拟波形为例进行采样和量化。假设
采样频率为1000次/秒，即每1/1000秒A/D转换器采样一次，其幅度被划分成09共10个量化等级，并将其采样的幅度值取最接近0 9之间的一个数来表示，如图4-2所示。图中每个长方形表示一次采样。
B、采样、压缩、量化、存储 C、采样、量化、存储、压缩
D、量化、采样、压缩、存储
精品文档
• 5分钟立体声32位采样位数、44.1KZ采样频率的声音,不压缩(yā suō)的数据容量为多少MB?
5*60*32*44.1/1024/1024=0.4M
精品文档
内容摘要
声音信号的数字化。以模拟电压的幅度来表示声音的强弱。当D/A转换器从图 4-2得到的数值中重构原来信号时，得到图4-3中蓝色(直线段)线段所示的波形。这意味着重构后的信号波形有较大的失真。用三种：11.025KHz(语音效果)、 22.05KHz(音。乐效果)、44.1KHz(高保真效果)。量化位数也称“量化精度”，是描述每个采样。个采样值可以用28即256个不同的量化值之一来表。声道数的增加，所占用的存储容量也成倍增加。存储量=采样频率×量化位数/8×声道数×时间。化位数选用16位，则录制1秒的立体声节目，其。44100×16／ 8×2×1=176400(字节)。1、在数字音频信息获取过程中，哪种顺序是正确的

数据采集与处理技术

*t * **
此时： fS > 2× 100 Hz, 但是： fS < 2× 900 Hz,
fS < 2× 400 Hz,
x ( t)
**
f 1 = 100Hz
f S = 500Hz
Ts
0.002s
*t **
1／100 s=0.01s
图2-5 高频与低频的混淆
数据采集与处理技术
28
2.4 频率混淆与消除频混的措施
输出一串在时间上离散的脉冲信号xs(nTs )。
采样过程如图2-2所示。
数据采集与处理技术
11
2.2 采样过程
xt
xS nTS
δTs t
xt
xS nTS
t
K
τ
TS 2TS 3TS …
t
TS
图2-2 采样过程
图2-2中：
xs nTs — 采样信号; 0, TS , 2TS — 采样时刻
τ — 采样时间； TS — 采样周期。
数据采集与处理技术
37
2.6 模拟信号的采样控制方式
⑶ 直接存储器存取（DMA）方式特点：由硬件完成数据的传送操作。
内存
CPU I／O
DMA控制器
外设
图2-10 DMA传送方式
数据采集与处理技术
38
2.6 模拟信号的采样控制方式
采样控制方式的分类归纳如下：
无条件采样
定时采样变步长采样
采样
条件采样
量化器的位数n↑,量化单位q↓。
数据采集与处理技术
46
2.7 量化与量化误差
2. 量化方法
日常生活中,在计算某个货物的价值时，对不到一分钱的剩余部分，

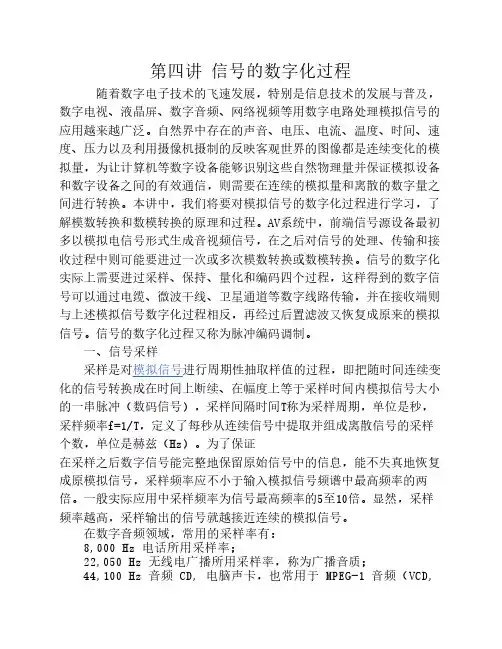

第四讲信号的数字化过程

第四讲信号的数字化过程随着数字电子技术的飞速发展，特别是信息技术的发展与普及，数字电视、液晶屏、数字音频、网络视频等用数字电路处理模拟信号的应用越来越广泛。

自然界中存在的声音、电压、电流、温度、时间、速度、压力以及利用摄像机摄制的反映客观世界的图像都是连续变化的模拟量，为让计算机等数字设备能够识别这些自然物理量并保证模拟设备和数字设备之间的有效通信，则需要在连续的模拟量和离散的数字量之间进行转换。

本讲中，我们将要对模拟信号的数字化过程进行学习，了解模数转换和数模转换的原理和过程。

AV系统中，前端信号源设备最初多以模拟电信号形式生成音视频信号，在之后对信号的处理、传输和接收过程中则可能要进过一次或多次模数转换或数模转换。

信号的数字化实际上需要进过采样、保持、量化和编码四个过程，这样得到的数字信号可以通过电缆、微波干线、卫星通道等数字线路传输，并在接收端则与上述模拟信号数字化过程相反，再经过后置滤波又恢复成原来的模拟信号。

信号的数字化过程又称为脉冲编码调制。

一、信号采样采样是对模拟信号进行周期性抽取样值的过程，即把随时间连续变化的信号转换成在时间上断续、在幅度上等于采样时间内模拟信号大小的一串脉冲（数码信号），采样间隔时间T称为采样周期，单位是秒，采样频率f=1/T，定义了每秒从连续信号中提取并组成离散信号的采样个数，单位是赫兹（Hz）。

为了保证在采样之后数字信号能完整地保留原始信号中的信息，能不失真地恢复成原模拟信号，采样频率应不小于输入模拟信号频谱中最高频率的两倍。

一般实际应用中采样频率为信号最高频率的5至10倍。

显然，采样频率越高，采样输出的信号就越接近连续的模拟信号。

在数字音频领域，常用的采样率有：8,000 Hz 电话所用采样率；22,050 Hz 无线电广播所用采样率，称为广播音质；44,100 Hz 音频 CD, 电脑声卡，也常用于 MPEG-1 音频（VCD,SVCD, MP3）所用采样率；48,000 Hz 数字电视、DVD、DAT、电影和专业音频所用的数字声音所用采样率；96,000 或192,000 Hz DVD-Audio、HD-DVD （高清晰度DVD）。

通信原理与技术第6 章模拟信号的数字化

第6 章模拟信号的数字化本章教学要求：1、掌握低通型抽样定理、PCM 基本工作原理。

掌握均匀量化原理、非均匀量化原理（A 律13折线）和编码理论。

2、理解时分复用和多路数字电话系统原理。

3、了解PCM 抗噪声性能、DM 和DPCM 系统原理。

§6.1 引言一、什么是模拟信号数字化？就是把模拟信号变换为数字信号的过程，即模数转化。

这是本章欲解决的中心问题。

二、为什么要进行模数转换？由于数字通信的诸多优点，数字通信系统日臻完善。

致使许多模拟信源的信号也想搭乘数字通信的快车；先将模拟信号转化为数字信号，借数字通信方式（基带或频带传输系统）得到高效可靠的传输，然后再变回模拟信号。

三、怎样进行数字化？就目前通信中使用最多的模数转换方法—脉冲编码调制（PCM）为典型，它包含三大步骤：1.抽样（§2 和§3）；2.量化（§4）；3.编码（§5）1.抽样：每隔一个相等的时间间隙，采集连续信号的一个样值。

2.量化：将量值连续分布的样值，归并到有限个取值范围内。

3.编码：用二进制数字代码，表达这有限个值域（量化区）。

2、解调3、抽样定理从频谱图清楚地看到，能用低通滤波器完整地分割出一个F（ω）的关键条件是ωs≥2ωm，或f s≥2f m。

这里2f m 是基带信号最大频率，2f m 叫做奈奎斯特抽样频率。

抽样定理告诉我们，只要抽样频率不小于2f m，从理想抽样序列就可无失真地恢复原信号。

二、带通抽样带通信号的带宽B=f H-f L，且B<<f H，抽样频率f s 应满足f s=2B(1+K/N)=2f H/N 式中，K=f H/B-N，N 为不超过f H/B 的最大整数。

由于0≤K<1，所以f s在2B～4B 之间。

当f H >> B 即N >>1 时f S =2B。

当f S > 2B(1+R/N) 时可能出现频谱混叠现象（这一点是与基带信号不同的）例：f H= 5MHz，f L = 4MHz，f S =2MHz 或3MHz 时，求M S(f)§6.3 脉冲幅度调制（PAM）理想抽样采用的单位冲击序列，实际中是不存在的，实际抽样时采用的是具有一定脉宽和有限高度的窄脉冲序列来近似。
