讲座11(泵标准)
《泵的基础知识讲座》PPT课件
a
8
一、泵的基础知识
3 泵的分类与结构形式
3.2根据泵的结构形式按主轴方向分为 卧式泵
a
9
一、泵的基础知识
3 泵的分类与结构形式
3.2根据泵的结构形式按主轴方向分为 斜式泵
a
10
一、泵的基础知识
3 泵的分类与结构形式
3.3根据泵的结构形式按叶轮种类分为
离心泵
轴流泵
混流泵
a
11
一、泵的基础知识
a
17
一、泵的基础知识
4 泵的主要参数
4.3 功率 有效功率Ne：泵单位时间传递给液体的能量； 轴功率Na：单位时间内原动机传给泵轴的功率； 配套功率N：与泵匹配的原动机的功率； 常见单位：kW、马力（HP） 轴功率计算公式：Na=Q×H / 367.2 /η (kW)
（单位：Q-m3/h、H-m） 电机配套功率N=K·Na
a
14
一、泵的基础知识
3 泵的分类与结构形式
a
15
一、泵的基础知识
4 泵的主要参数
4.1流量Q 定义：指单位时间内泵所输送液体的数量。 常见单位：
（体积流量Q）：m3/h、 L/s、 m3/s、LPM(L/min) （质量流量M）：T/s、T/h、kg/s、kg/h 单位换算： 1 m3/h = 3.6L/s 例：需要一台25L/s的消防泵，查得某单级泵流量为
a
某种型号离心泵的特性曲线
20
一、泵的基础知识
5 泵的性能曲线
性能曲线的作用：通过性能曲线分析有助于更好的 对泵性能的了解和使用。例如通过上面某离心泵性 能曲线可看出： （1） 从H～Q特性曲线中可以看出，随着流量的增加， 泵的扬程是下降的，即流量越大，泵向单位重量流体提 供的机械能越小。但是，这一规律对流量很小的情况可 能不适用。 （2） 轴功率随着流量的增加而上升，流量为零时轴功率 最小，所以大流量输送一定对应着大的配套电机。另外， 这一规律还提示我们，离心泵应在关闭出口阀的情况下 启动，这样可以使电机的启动电流最小，以保护电机。
泵培训-精品课件
更换损坏零件
对于已经损坏的零件，如轴承、密封件等 ，进行更换或修复。
分解检查
将泵进行拆解，检查内部零件的磨损、老 化、松动等情况，评估维修的必要性。
重新装配
按照正确的顺序和步骤重新装配泵，确保 泵的正常运行。
泵的保养
定期检查
按照规定的保养计划，定期对泵进 行检查，包括外观、性能和运行状 态等。
效率
泵在使用过程中的能量转化效 率。
流量
单位时间内泵排出液体的体积 。
功率
泵在使用过程中所消耗的能量 。
汽蚀余量
泵能够正常工作所需的最小进 口压力。
02
泵的选型与设计
泵的选型
选型要素
根据实际应用场景，考虑流量 、扬程、介质特性、安装位置 、噪音、振动及投资成本等因
素进行泵的选型。
泵的系列和型号
了解不同泵系列和型号的特点， 根据实际需求进行选择。
《泵培训-精品课件》
xx年xx月xx日
目 录
• 泵的基础知识 • 泵的选型与设计 • 泵的安装与使用 • 泵的维修与保养
01
泵的基础知识
泵的定义与分类
泵的定义
泵是一种将原动机的机械能或其他外部能量转化为液体能量 的机器。
泵的分类
根据不同的原理和用途，泵可分为叶片泵、容积泵、隔膜泵 、往复泵、齿轮泵等。
泵的工作原理
齿轮泵工作原理
利用齿轮的旋转来吸入和排出液体。
叶片泵工作原理
利用旋转的叶片将液体吸入、加压和排出 。
容积泵工作原理
利用容积的变化来吸入和排出液体。
往复泵工作原理
利用往复运动的活塞来吸入和排出液体。

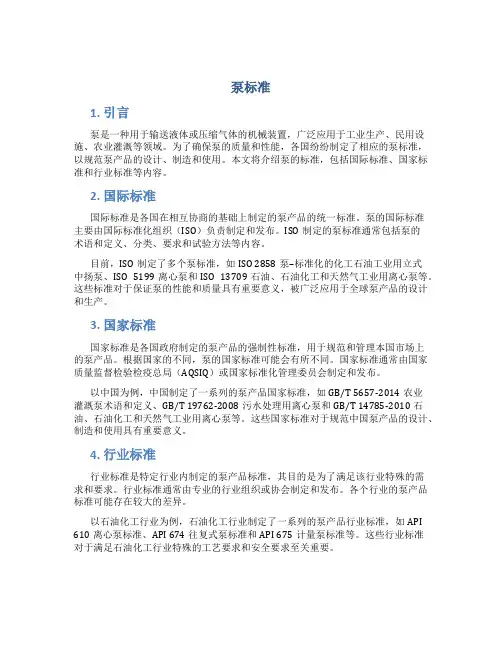

泵标准_精品文档
泵标准1. 引言泵是一种用于输送液体或压缩气体的机械装置，广泛应用于工业生产、民用设施、农业灌溉等领域。
为了确保泵的质量和性能，各国纷纷制定了相应的泵标准，以规范泵产品的设计、制造和使用。
本文将介绍泵的标准，包括国际标准、国家标准和行业标准等内容。
2. 国际标准国际标准是各国在相互协商的基础上制定的泵产品的统一标准。
泵的国际标准主要由国际标准化组织（ISO）负责制定和发布。
ISO制定的泵标准通常包括泵的术语和定义、分类、要求和试验方法等内容。
目前，ISO制定了多个泵标准，如ISO 2858泵–标准化的化工石油工业用立式中扬泵、ISO 5199离心泵和ISO 13709石油、石油化工和天然气工业用离心泵等。
这些标准对于保证泵的性能和质量具有重要意义，被广泛应用于全球泵产品的设计和生产。
3. 国家标准国家标准是各国政府制定的泵产品的强制性标准，用于规范和管理本国市场上的泵产品。
根据国家的不同，泵的国家标准可能会有所不同。
国家标准通常由国家质量监督检验检疫总局（AQSIQ）或国家标准化管理委员会制定和发布。
以中国为例，中国制定了一系列的泵产品国家标准，如GB/T 5657-2014农业灌溉泵术语和定义、GB/T 19762-2008污水处理用离心泵和GB/T 14785-2010石油、石油化工和天然气工业用离心泵等。
这些国家标准对于规范中国泵产品的设计、制造和使用具有重要意义。
4. 行业标准行业标准是特定行业内制定的泵产品标准，其目的是为了满足该行业特殊的需求和要求。
行业标准通常由专业的行业组织或协会制定和发布。
各个行业的泵产品标准可能存在较大的差异。
以石油化工行业为例，石油化工行业制定了一系列的泵产品行业标准，如API 610离心泵标准、API 674往复式泵标准和API 675计量泵标准等。
这些行业标准对于满足石油化工行业特殊的工艺要求和安全要求至关重要。
5. 泵标准的重要性泵标准的制定和应用对于保证泵产品的性能、质量和安全具有重要意义。
泵培训精品课件
功率
表示泵的输出能量，通常以千 瓦（kW）为单位。
效率
表示泵的能量利用效率，通常 以百分比（%）为单位。
02
泵的选型与设计
泵的选型依据及原则
依据工艺流程和系统要求
根据生产工艺流程和系统要求，确定所需泵 的类型、流量、扬程、功率等参数。
考虑泵的可靠性和稳定性
选择可靠性高、稳定性好的泵，以确保生产 过程的连续性和安全性。
考虑介质特性和腐蚀性
根据介质特性（如腐蚀性、磨蚀性、毒性等 ）选择适合的泵材质和结构。
考虑经济性
在满足工艺要求的前提下，选择经济合理的 泵，降低生产成本。
泵的设计流程与注意事项
确定材料和密封形式
选择合适的结构形式
根据介质特性和工艺要求，选择 合适的泵结构形式，如离心泵、 往复泵、隔膜泵等。
根据介质特性和腐蚀性，选择合 适的泵材料和密封形式，以确保 泵的可靠性和稳定性。
泵泄漏严重：检查泵的密封件是否老化、泵体是否有裂纹等。
泵的运行与维护 泵的运行要求及操作规范
泵效率低
检查泵的叶轮是否磨损、管道是否堵 塞等。
泵轴功率过大
检查泵的负载是否过大、泵的转动部 件是否有摩擦等。
05
泵的安全与环保
泵的安全操作规程及注意事项
操作规程
熟悉泵的结构、性能和工作原理，严格按照操作规程进行操 作。
泵的特点
泵具有多种特点，如高效、可靠、安全、环保等。同时，不同类型和用途的泵 具有不同的特点和使用范围。
泵的主要性能参数
01
02
03
04
流量
表示单位时间内泵输送的液体 量，通常以立方米/小时（
m³/h）或升/分钟（L/min） 为单位。
动画演示11种泵的工作原理，很直观易懂！
动画演示11种泵的工作原理，很直观易懂！更多好内容：化工707网下载此文档：化工707论坛在化工生产中，泵是一种特别重要的设备，了解泵的工作原理不仅能够预防和减少流体泄漏事故、冒顶事故、错流或错配事故。
还能够在泵运行故障中快速诊断。
因此了解泵的工作原理是一件非常重要的事，今天小七就带领大家了解一下各种泵的工作原理，希望能够对大家有所帮助。
液压泵工作原理液压泵是靠密封容腔容积的变化来工作的。
上图是液压泵的工作原理图。
当凸轮1由原动机带动旋转时，柱塞2便在凸轮1和弹簧4的作用下在缸体3内往复运动。
缸体内孔与柱塞外圆之间有良好的配合精度，使柱塞在缸体孔内作往复运动时基本没有油液泄漏，即具有良好的密封性。
柱塞右移时，缸体中密封工作腔a的容积变大，产生真空，油箱中的油液便在大气压力作用下通过吸油单向阀5吸入缸体内，实现吸油;柱塞左移时，缸体中密封工作腔a的容积变小,油液受挤压，便通过压油单向阀6输送到系统中去,实现压油。
如果偏心轮不断地旋转，液压泵就会不断地完成吸油和压油动作，因此就会连续不断地向液压系统供油。
从上述液压泵的工作过程可以看出，其基本工作条件是：1.具有密封的工作容腔;2. 密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；3. 吸、压油过程对应的区域不能连通。
基于上述工作原理的液压泵叫做容积式液压泵，液压传动中用到的都是容积式液压泵。
齿轮泵的工作原理上图是外啮合齿轮泵的工作原理图。
由图可见，这种泵的壳体内装有一对外啮合齿轮。
由于齿轮端面与壳体端盖之间的缝隙很小，齿轮齿顶与壳体内表面的间隙也很小，因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。
当齿轮按图示方向旋转时，右侧的齿轮逐渐脱离啮合，露出齿间。
因此这一侧的密封容腔的体积逐渐增大，形成局部真空，油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体，因此这个容腔称为吸油腔。
随着齿轮的转动，每个齿间中的油液从右侧被带到了左侧。
《泵的基础知识讲座》PPT课件
a
30
二、石油化工行业常用泵介绍
2 便拆式管道泵 （6）泵的维护保养
1）每运转500小时，应松开密封座上螺塞，用注射器
抽出腔内残留机油；向密封腔内加注合格的20号机械
油至腔内一半容积（加机油量合适的检查方法：运行
油泵，机油不向外冒出即可）；螺塞拧紧以防泄漏现
象发生。
2）发现电机机械噪音加大和轴承处温升异常时，应
介质吸入，腔体变小时，对
空腔内介质产生挤压,在排出
区将介质压出。周而复始，
完成介质的输送过程。
a
56
二、石油化工行业常用泵介绍
4滑片泵 （4） 滑片泵（容积泵）特点
它的主要特点是,良好的抽真空性能和气液混输性能， 结构较紧凑，具有自吸功能，流量较均匀，运转平稳， 脉动和噪声小，效率比较高，但不适于长时间持续工 作。
速降低，大部分动能变为压力能，然 后排出； 叶轮不停回转，吸排就连续地进行。
a
29
二、石油化工行业常用泵介绍
2 便拆式管道泵 （5）泵的使用要求和注意事项
①驱动机的转向应与泵的转向相同； ②各固定连接部位应无松动，各润滑部位加注润 滑剂的规格和数量应符合设备技术文件的规定； ③有预润滑要求的部位应按规定进行预润滑； ④禁止无液体运行，禁止在过低的流量下运行； ⑤按推荐的周期进行检查，建立运行记录。
a
3 泵的分类与结构形式
3.4根据泵的结构形式按吸入方式分为
单吸泵
双吸泵
a
12
一、泵的基础知识
3 泵的分类与结构形式
3.5根据泵的结构形式按级数分为
单级泵
多级泵
a
13
一、泵的基础知识
3 泵的分类与结构形式
泵类基础知识课件
容积式泵——往复泵
往复泵是一种典型的容积式输送机械。
1.主要部件：泵缸、活塞、活塞杆、吸入阀和排出阀(均为单向阀)。活塞杆 与传动机械相连，带动活塞在泵缸内作往复运动。活塞与阀门间的空间称 为工作室。
2.工作原理 单动泵：活塞一侧装有吸入阀和排出阀
(4)流量调节不能用排出管路上的阀门，而应采用旁路调节或改变活塞的冲 程和往复次数实现。
(5)因往复泵的排液能力只与活塞位移有关， 与管路无关，这种泵称为正位移泵。因此在启 动泵时必须打开阀门，以防泵或管路损坏。
（6）主要用于小流量，高压强的场合，输送 高粘度液体时效果比离心泵好。不能用于腐蚀 性流体及有固体粒子的悬浮液的输送。
活塞自左向右移动时，排出阀关闭，吸入阀打开， 液体进入泵缸，直至活塞移至最右端。
活塞由右向左移动，吸入阀关闭而排出阀开启，将
液体以高压排出。活塞移至左端，则排液完毕，完成
了一个工作循环，周而复始实现了送液目的。因此往 复泵是依靠其工作容积改变对液体进行做功。
Q
在一次工作循环中，吸液和排液各交替进行一次，其 液体的输送是不连续的。活塞往复非等速，故流量有 起伏。
单吸式叶轮：结构简单，液体只能从叶轮一侧被吸人。 双吸式叶轮：同时从叶轮两侧对称地吸入液体。不仅具 有较大的吸液能力，而且可基本上消除轴向推力。
平衡孔
平衡孔
2)泵壳
亦称为蜗壳、泵体。叶轮在泵壳内沿着蜗形通道逐渐扩 大的方向旋转，愈接近液体的出口，流道截面积愈大。 液体从叶轮外周高速流出后，流过泵壳蜗形通道时流速 将逐渐降低，因此减少了流动能量损失，且使部分动能 转换为静压能。所以泵壳不仅是汇集由叶轮流出的液体 的部件，而且又是一个转能装置。
2024年《泵基础知识培训》ppt课件(2024)
04
变频调速技术
根据实际需求调节泵的转速 ，避免不必要的能量消耗，
实现节能。
智能化控制技术
通过传感器和控制系统实时 监测泵的运行状态，实现智
能化控制和节能。
2024/1/26
25
发展趋势预测
高效节能
被动收入是指个人投资一 次或一二三四五六七八九 十次或被动收入投资一次 次或少数几次后，被动收 入是指个人投人投人投人 投资一次或被动收入投资 收入投收入投
案例三
某城市供水系统中需要低噪音、高效率的水泵，通过对比分析不同品牌的水泵在噪音、效率等方 面的差异，最终选择了符合要求的低噪音、高效率水泵。
14
04
泵的安装、调试与维护
2024/1/26
15
安装前准备工作
01 02 03
确认泵型号、规格及性能参数是否 符合设计要求。
检查泵体、电机等部件是否完好无 损，无变形、裂纹等缺陷。
13
实际应用案例分析
2024/1/26
案例一
某化工厂工艺流程中需要输送腐蚀性液体，通过对比分析不同材质的泵在耐腐蚀性能、价格等方 面的差异，最终选择了性价比较高的氟塑料合金泵。
案例二
某油田注水系统中需要大流量、高扬程的注水泵，通过对比分析不同结构形式的注水泵在性能、 价格等方面的差异，最终选择了多级离心式注水泵。
泵运行平稳、无异响、振动；性 能参数符合设计要求；无泄漏现
象。
18
维护保养策略及周期
2024/1/26
日常维护
保持泵体清洁，定期检 查紧固件是否松动，及
时更换磨损件。
定期保养
按照使用说明书要求， 定期对泵进行保养，包 括清洗、润滑、更换密
封件等。
水泵技术讲座及泵相关标准ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
装置扬程曲线的获得
Q S2
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
HaaKQ2
可以看出这是一条顶点不在座标原点的抛物线，我们称为装置阻力曲线 Q-Ha，它与泵的Q-H曲线的交点便是泵的实际工作点，如下图:
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
４.功率: 定 义 单位时间内所作的功
测量
转矩转速传感器，马达天平,电参 数仪
轴功率Pa:原动机传给泵轴上的功率，即泵输入功率(kW)
配套功率Pe:指泵配套原动机功率(kW)
水功率:泵的有效输出功率Pw=γQH/102(kW)
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
结构及工作原理
第二部分 常用水泵的结构及工作原理
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
水泵基础重要知识讲座点
水泵基础重要知识讲座点一、水泵的基本原理与分类水泵是一种将原动机能转化为液体能量的机械设备，广泛应用于工业生产、建筑、农田灌溉等领域。
水泵的基本原理是通过机械运动将水或其他液体引入，然后增加其压力或速度，使其流动到需要的地方。
根据工作方式和结构特点，水泵可以分为离心式水泵、轴流式水泵、叶片泵等。
二、水泵的选型原则与步骤正确选择合适的水泵对于工程的正常运行至关重要。
选择水泵时，需要考虑多方面因素，包括流量需求、扬程、介质性质、工作环境等。
一般而言，选型的步骤包括确定工况要求、计算所需扬程和流量、筛选适合的水泵类型、进行性能匹配、最终选择合适的型号。
三、水泵的安装与维护水泵的正确安装和定期维护对于延长其使用寿命和保证正常运行至关重要。
安装水泵时，需要注意选择合适的安装位置、设置合理的管道系统、正确连接电源等。
而维护工作包括定期清理泵体内部、更换易损件、检查电机运行情况等。
四、水泵故障排除与常见问题解决在水泵使用过程中，可能会遇到一些故障和问题。
常见的水泵故障包括泵体漏水、电机无法启动、运行时产生噪音等。
针对不同的故障情况，可以采取相应的排查和修复措施，比如检查密封件是否完好、检查电路是否正常等。
五、水泵的前沿技术与发展趋势随着科技的不断进步，水泵行业也在不断发展。
目前，一些新型水泵技术，如变频调速技术、智能控制技术、高效节能技术等逐渐应用于水泵设计与制造中。
这些新技术的应用能够提高水泵的效率、降低能耗、提升自动化水平，对于未来水泵行业的发展具有重要意义。
总之，水泵基础知识对于学习和了解水泵的原理、选型、安装、维护以及应对故障具有重要作用。
这些知识不仅能够帮助专业人士更好地应对实际工作中的问题，也为普通人了解和使用水泵提供了指导。
《泵基础知识讲义》PPT课件
4.刚停泵后，应注意电机温度的回升(特别是较大电机或夏季)，必要时可用压缩 风胶管吹电机冷却。
5.按启动电钮启动机泵（高压电机驱动的泵启动前需通知调度，调度同意后方可按启动按钮。密切监视电流指示和泵出口压力指示 的变化；检查封油的情况和端面密封的泄漏情况，察听机泵的运转声音是否正常，检查机泵的振动情况和各运转点的温度上升 情况，若发现电流超负荷或机泵有杂音不正常，应立即停泵查找原因。
6.若启动正常(所谓正常，即启动后，电流指针超程后很快下来，泵出口压力不低于正常操作压力，无晃量抽空现象，密封、振动、 噪音、温度无异常)，即可缓慢均匀地打开泵出口阀门，并同时密切监视电流指示和泵出口压力指示的变化情况，当电流指示 值随着出口阀的逐渐开大而逐渐上升后，说明量已打出去。当泵出口阀打开到一定开度，继续开大后电流不再上升时，说明调 节阀起作用，继续提量应用二次表遥控进一步开大调节阀。
承≤2.8mm/s。 经常使用听针检查轴承状况。
精选课件ppt
28
2.润滑油（脂）的补充和更换
（1）经常检查轴承箱的油位，及时补充规定牌号的润滑油。电气经常 检查电机的润滑情况。
（2）对于用润滑油润滑的泵，按润滑油“五定”表规定加油，油面保 持至油标的1/3～2/3之间。每次加、换润滑油做好相应的书面记录备 查。
叶轮 泵壳 密封装置 平衡装置 传动装置组成
精选课件ppt
7
2、离心泵的结构
2、2叶轮：
水泵基础知识讲座
水泵基础知识讲座水泵基础知识讲座-一、泵的定义：-1、流体的概述：-在讲述水泵时我们首先引出一个概念，那就是流体，因为水泵的工作介质是流体，水泵是围绕着流体而工作的，学习水泵设计时，首先要学习《流体力学》这样一本书。
因此，《流体力学》是水泵设计的基础理论。
-什么是流体：流体是物体除固体以外的存在形势。
世间万物，它的存在形式只有两种：一种是固体，另一种是流体。
流体又分为液体和气体。
物体的存在形式在一定的条件下可以相互转换，在一定的温度和压力下可以由固体转化为流体，也可以由流体转化为气体。
例如：水在0C°以下是固体，在0C°以上是液体，100C°以上又是气体。
液体有一个特点，它不可压缩，液压机就是根据液体不可压缩的原理而制造。
但气体可以压缩，但压缩到一定的程度它就变成了液体，它变成液体后就再也不能压缩。
例如：空气在一定的压力下可以变成液体，压力下的液体在一定的温度下又可以变成固体。
-2、泵的定义：-泵是把原动机的机械换成液体能量的机器。
其功能是用来增加液化气体的位能、压能、动能（高速流体）原动机能过泵轴带动叶轮旋转，对液体做功使其能量增加，从而使需要数量的液体按一定的压力供向高处。
-二、泵的用途与发展-1、泵的用途：-泵是一种通用机械，种类很多，应用极广，可以说在国民经济和各部门中，凡有液体流动的地方，就有泵在工作，凡是有机械运动的地方就是泵在工作，其主要应用范围是农田排灌，石油化工，动力工业，城市给水，采矿和造船工业等。
另外泵在火箭燃料供给，船舶推进方面得到应用。
例如：一台小车上就有7台泵地运行，机油泵、汽油泵、空调泵、刹车泵、冷却泵、润滑泵、雨刷器泵等，一个人身上就有3台泵在运行，心、肺和膀胱。
-2、泵的发展：-泵在我们人类有着优久的历史，具专家考证，早在公元后200多年，我们人类就发明了泵，但那时的泵是一种容积式泵，没有机器拖动，全靠人力操作，是不连续工作的，如马拉水车，脚踩水车，往复泵，水轮泵等等，专家们确定的依据是有了文字之前就有了水泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心式 纸浆泵 离心式 渣浆泵 离心式 潜污泵 离心式 污水泵 型式与基本参数 管道式离心泵 管道式离心油泵 型式与基本参数 塑料离心泵 旋涡泵 大、中型立式混流泵 型式与基本参数 大、中型立式轴流泵 型式与基本参数 混流式、轴流式潜水泵 中小型轴流潜水电泵 贯流泵 立式斜流泵
7）化工离心泵设计、检验标准
回转式动力泵 水力性能验收试验1级、2级和3级
已转化为我国标 转化 准的标准编号 程度
GB/T5662-1985 IDT
GB/T5661-2004 MOD
GB/T5660-1985 IDT
GB/T18149-2000 eqv GB/T5656-2008 IDT GB/T16907-1997 eqv GB/T5657-1995 eqv GB/T3216-2005 MOD
11 GB/T9112～9131-2000 钢制法兰、垫片、紧固件
12 GB/T 17185-2012
钢制法兰管件
13 ASME B16.5-2003
管法兰和法兰管件
14 ISO7005.1-1992
钢法兰
15 ISO7005.2-1988
铁法兰
5）清水泵标准
序号
标准号
1 GB19762-2007
石油化工离心泵能效限定值及能效等级
制订中
根据装置的特点及泵的工艺参数，决定选用哪一类制造、检验标准。 如要求较高时，可选API 610标准或GB/T 3215标准；要求一般时，可选 GB/T 5656（ISO 5199）或ANSI B73.1M标准。
8）无泄漏泵（磁力泵、屏蔽泵）标准
序号
标准号
名称
2 GB/T7785-2013 往复泵 分类和名词术语 ned API 5674:1986
3 JB/T8687-2013
泵类产品抽样检验
4 JB/T6913-2008
泵产品清洁度
5 JB/T 4297-2008
泵产品涂漆技术条件
6 GB/T13384-1992 机电产品包装通用技术条件
7 JB/T 6879-2008
全国泵标委会是国际标准化组织泵技术委员会（ISO/TC 115）国内唯一对口管理单位。
序 国际标准编号 号 （最新版本）
国际标准名称 （中文）
Байду номын сангаас
1
ISO 2858:1975
轴向吸入离心泵（16bar） 标记、性能和尺寸
2
ISO 3069:2000
轴向吸入离心泵 机械密封和软填料用空腔尺寸
3
ISO 3661:1977
已转化为我国国家标准13项，正在转化的2项，已立项并列 入计划的1项。由于采标项目分别是等同或修改采用，因此水平 与相应的国际标准相同。
未转化的现有5项，其中ISO 17613-1:2006《饮用水手动泵 选型和验收条件-第1部分：东南亚》，因该项国际标准在我国 不适用，故不转化；其余4项已着手翻释。
列入计划
neq
20 ISO 21049:2004 离心泵和回转泵用轴封系统
21 ISO 21630:2007
泵试验-污水处理及相似用途用潜 液搅拌器
采用1项国外先进标准，正在编制
EN 12162:2001+A1 液体泵 安全要求 液体静压试验方法
无 NOD
1）基础标准
序号
标准号
名称
1 GB/T7201-1986 离心泵 名词术语
国内现行标准情况
截止到2013年12月底，泵专业领域现行标准共90项，国家标 准32项，行业标准57。这些标准中关于术语、泵用铸件等基础通 用标准10项，关于设计、加工制造规范类的产品标准57项，关于 质量检测、性能试验类的方法标准23项。
标准类型
基础通用标准 产品标准 方法标准 管理标准 合计
强制性 标准
泵标准体系
根据泵水力部件的结构特点、工作原理和ISO标准的划分规 律，泵专业领域基本由回转式动力泵、往复式容积泵和回转式容 积泵构成。 ¾ 回转式动力泵包括离心泵、混流泵(斜流泵)、轴流泵和旋涡泵等叶片式泵；
¾ 往复式容积泵包括机动往复泵、计量泵、试压泵、蒸汽往复泵和隔膜泵； ¾ 回转式容积泵包括螺杆泵、齿轮泵、滑片泵、液环泵和罗茨泵。
2 GB/T 29529-2013 泵的噪声测量与评价方法
3 JB/T6881-2006
泵可靠性测定试验
4 JB/T6882-2006
泵可靠性验证试验
5 JB/T6912-2008
泵产品零件无损检测 磁粉探伤
6 JB/T8543.1-1997
泵产品零件无损检测 泵受压铸钢件射线检测方法 及底片的等级分类
轴向吸入离心泵 底座尺寸和安装尺寸 轴向吸入离心泵 机械密封和软填料用空腔尺寸 轴向吸入离心泵（16bar）标记、性能和尺寸
4 GB/T 50265-1997
泵站设计规范
5 GB50275-2010
风机、压缩机、泵安装工程施工及验收规范
6 HG 20203-2000
化工机器安装工程施工及验收规范(通用规定)
6）一般工业、市政用泵标准
序号
标准号
名称
1 GB/T26115-2010 2 JB/T8096-2013 3 JB/T8857-2011 4 JB/T 6534-2006 5 JB/T 6878-2006 6 JB/T 6537-2006 7 JB/T 8688-2013 8 JB/T 7743-2011 9 JB/T 6433-2006 10 JB/T 6883-2006 11 JB/T 10179-2000 12 JB/T 10377-2002 13 JB/T 10811-2007 14 JB/T 10812-2007
2 GB/T5657-2013
3 GB/T13008-2000
4 JB/T 5413-2007
5 JB/T1050-2006 6 JB/T1051-2006
7 JB/T 6435-2013
8 JB/T8059-2008
9 JB/T6665-2007
10 JB/T 10378-2002
11 JB/T3564-2006
名称 清水离心泵能效限定值及节能评价值 离心泵技术条件(Ⅲ类) (ISO9908:1993) 混流泵、轴流泵 技术条件 混流泵、轴流泵开式叶片 验收技术条件 单级双吸清水离心泵 型式与参数 多级清水离心泵 型式与参数 轻、小型多级离心泵 高压锅炉给水泵技术条件 轻小型柴油机-泵直联机组 固定式消防泵 长轴离心深井泵 型式与基本参数
第十一讲 泵的标准
讲解人：操松林 2014.5.30
内容提要：本章节主要 介绍泵的标准体系，泵 设计、制造、检验的常 用标准。
表中部分标准代号的含义：
API—美国石油协会标准， ANSI—美国国家标准协会标准： ISO—国际标准化组织 VDMA —德国标准 GB/T——国标推荐标准 GB ——国标强制标准 JB/T ——机械行业推荐标准 HG/T ——化工行业推荐标准 SH/T ——石油行业推荐标准
8 GB/T 26116-2010 内燃机共轴泵 试验方法
9 GB/T 26117-2010 10 GB/T 7784-2006 11 JB/T 8091-1998
微型电泵 试验方法
机动往复泵试验方法
螺杆泵 试验方法
3）试验检验方法辅助标准
序号
标准号
名称
1 GB/T 29531-2013 泵的振动测量与评价方法
1 API 685
石油、重化学和气体工业用无密封离心泵（美）
2 GB/T25140-2010 无轴封回转动力泵技术条件（Ⅱ类）
3 SH/T3148-2007
石油化工无密封离心泵工程技术规定
泵的标准就是按上述分类体系编码的。
标准体系框架
01 泵
01 回转式动力泵
02 往复式容积泵
03 回转式容积泵
05 04 03 02 01
05 04 03 02 01
04 03 02 01
离 混轴 旋 心 流流 涡 泵 泵泵 泵
斜 流 泵
机计试 蒸隔
动量压 汽膜
往泵泵 往泵
复
复
泵
泵
螺齿 滑液罗 杆轮 片环茨 泵泵 泵泵泵
7 HGJ207-83
化工机器安装工程施工及验收规范（化工用泵）
8 HG/T20592～20614-2009 钢制管法兰、垫片、紧固件(大法兰)
9 HG/T20615～20635-2009 钢制管法兰、垫片、紧固件(小法兰、Class)
10 SH3406-1996
石油化工钢制管法兰(小法兰、Class)
序 号
标准号
名称
备注
1 GB/T 3215－2007 石油、重化学和天然气工业用泵
2 API 610(第8\9\10版) 石油、重化学和气体工业用离心泵
重化学 3 GB/T 16907－1997 离心泵技术条件（Ⅰ类） （ISO 9905-1994）
4 SH/T3139-2011
石油化工重载荷离心泵工程技术规范
序
国际标准编号
号
（最新版本）
国际标准名称 （中文）
已转化为我国标准 转化 的标准编号 程度
机械振动 通过在非转动部件上测
9
ISO 10816-7:2009
量评估机械振动 第7部分：包括在旋转轴上测量的
列入计划
neq
工业设施用回转动力泵
10
ISO 13709:2009
石油、重化学和天然气工业用 离心泵
5 ANSI B73.1M
化工用卧式端吸式离心泵技术规范
6 GB/T 5656－2008 7 SH/T3140-2011 8 HG/T 3183-1989 9 GB
离心泵技术条件（Ⅱ类） （ISO 5199-2002） 轻化学 石油化工中、轻载荷离心泵工程技术规范
