电力电缆支架安装质量检查表

SL-639-2013-水利水电升压变电电气设备安装单元质量评定表

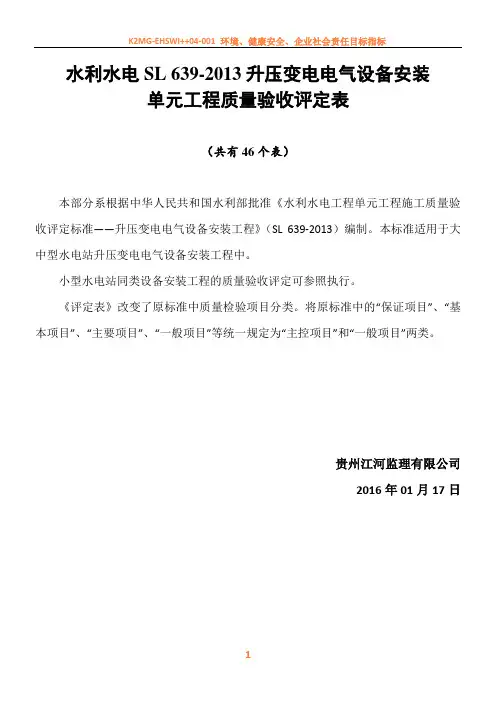

水利水电SL 639-2013升压变电电气设备安装单元工程质量验收评定表(共有46个表)本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准一一升压变电电气设备安装工程》(SL 639-2013)编制。

本标准适用于大中型水电站升压变电电气设备安装工程中。

小型水电站同类设备安装工程的质量验收评定可参照执行。

《评定表》改变了原标准中质量检验项目分类。

将原标准中的保证项目”、基本项目”、主要项目”、一般项目”等统一规定为主控项目”和一般项目”两类。

贵州江河监理有限公司2016年01月17日表9.1主变压器单元工程安装质量验收评定表表 9.1.4 （续）检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。

年月曰（盖章）安装单位监理工程师（签字）年月曰表9.1.5 （续）表9・2・4六氟化硫断路器安装单元工程（部分）质量检查表表9.3气体绝缘金属封闭开关设备（GIS ）单元工程安装质量验收评定表单元工程量安装单位评定日期年月日检验结果目项，与本标准有微小出入的项，所占比率为 % 。

质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。

施工单位自评意见（签字，加盖公章）年月日安装质量检验主控项目 ______________ 项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为 % 。

质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。

监理单位意见（签字，加盖公章）注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。

具体要求应满足 SL 176的规定。

单位工程名称分部工程名称单元工程名称、部位项目编号: 日期: 分部工程名称单元工程名称安装内容安装单位外观检查质量标准检验结果检验人（签字）1到货检查1）元件、附件、备件及专用工器具齐全，无损伤变形及锈蚀；2 ）制造厂所带支架无变形、损伤、锈蚀和锌层脱落，地脚螺栓满足设计及产品技术文件要求；3 ）各连接件、附件的材质、规格、及数量符合产品技术文件要求；4）组装用螺栓、密封垫、清洁剂、润滑脂、和擦拭材料符合产品技术文件要求；5）支架及其接地引线无锈蚀、损伤23充干燥气体的运输单兀或部件1）气体六氟化硫（SF0、氮气N2、或干燥空气有检查报告，质量合格；2）其气体压力值符合产品技术文件要求瓷件及绝缘件1）瓷件无裂纹；2）绝缘件无受潮、变形、层间剥落及破损；盆式绝缘子完好，表面清洁；3）套管的金属法兰结合面平整、无外伤或铸造砂眼4母线母线及母线筒内壁平整无毛刺，各单兀母线长度符合产品技术文件要求5密度继电器及压力表经检验，并有检验报告6防爆装置防爆膜或其它防爆装置完好开、完工日期项般项目检查意见：主控项目共一般项目共项，其中符合本标准质量要求项，其中符合本标准质量要求项；项，与本标准有微小出入项。

电力电缆支架安装质量检查表

一般项目共项，其中符合SL 639—2013质量要求项，与SL 639—2013有微小出入项。
安装单位
评定人
（签字）
年月日
监理工程师
（签字）
年月日
电力电缆支架安装质量检查表
分部工程名称
单元工程名称
安装内容
安装单位
开/完工日期
项次
检验项目
质量要求
检验结果
检验人Leabharlann （签字）主控项目
1
支架层间距离
符合设计文件要求，当无设计要求时，支架层间距离可采用表I-11的规定，且层间净距不小于2倍电缆外径加50mm
2
钢结构竖井
竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%
（3）托架、支吊架沿桥架走向左右偏差不大于10mm；
（4）支架与电缆沟或建筑物的坡度相同；
（5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；
（6）支架防火符合设计文件要求
检查意见：
主控项目共项，其中符合SL 639—2013质量要求项。
3
接地
金属电缆支架全长均接地良好
一般
项目
1
电缆支架加工
（1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；
（2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；
（3）金属电缆支架防腐符合设计文件要求
2
电缆支架安装
（1）电缆支架安装牢固；
（2）各支架的同层横档水平一致，高低偏差不大于5mm；

提升机电缆导架安装分项工程质量验收记录

1
中心线
5.0
2
同一截面高差
5.0
3
跨距
±8.0
施工单位
检验评定结果
专业技术负责人（工长）
年月日
质量检查员
年月日
监理（建设）单位验收结论
监理工程师（建设单位项目技术负责人）
年月日
提升机电缆导架安装分项工程质量验收记录
焦化-058
单位工程名称
分部工程名称
施工单位
项目经理
监理单位
总监理工程师
分包单位
分包项目经理
施工执行标准名称及编号
检查项目
质量验收
规范规定
施工单位检验结果
监理（建设）
单位验收结果
主控项目
1
设备的型号、规格、质量、数量
第4.2.1条
一Байду номын сангаас项目

SL 639-2013 水利水电升压变电电气设备安装单元质量评定表

水利水电SL 639-2013升压变电电气设备安装单元工程质量验收评定表（共有46个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——升压变电电气设备安装工程》（SL 639-2013）编制。

本标准适用于大中型水电站升压变电电气设备安装工程中。

小型水电站同类设备安装工程的质量验收评定可参照执行。

《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。

贵州江河监理有限公司2016年01月17日单元工程施工质量验收评定表索引单元工程施工质量验收评定表索引表9.1 主变压器单元工程安装质量验收评定表表9.1.1 主变压器安装单元工程（部分）质量检查表表9.1.1（续）表9.1.2 主变压器安装单元工程（部分）质量检查表表9.1.2（续）表9.1.3 主变压器安装单元工程（部分）质量检查表表9.1.4 主变压器安装单元工程（部分）质量检查表编号：日期：表9.1.4（续）表9.1.5 主变压器安装单元工程（部分）质量检查表表9.1.5（续）表9.2 六氟化硫断路器单元工程安装质量验收评定表表9.2.1 六氟化硫断路器安装单元工程（部分）质量检查表表9.2.2 六氟化硫断路器安装单元工程（部分）质量检查表表9.2.3 六氟化硫断路器安装单元工程（部分）质量检查表表9.2.4 六氟化硫断路器安装单元工程（部分）质量检查表编号：日期：表9.3 气体绝缘金属封闭开关设备（GIS）单元工程安装质量验收评定表表9.3.1 GIS安装单元工程（部分）质量检查表表9.3.2 GIS安装单元工程（部分）质量检查表表9.3.3 GIS安装单元工程（部分）质量检查表表9.3.4 GIS安装单元工程（部分）质量检查表编号：日期：表9.4 隔离开关单元工程安装质量验收评定表表9.4.1 隔离开关安装单元工程（部分）质量检查表表9.4.2 隔离开关安装单元工程（部分）质量检查表表9.4.3 隔离开关安装单元工程（部分）质量检查表表9.5 互感器单元工程安装质量验收评定表表9.5.1 互感器安装单元工程（部分）质量检查表表9.5.2 互感器安装单元工程（部分）质量检查表表9.5.3 互感器安装单元工程（部分）质量检查表表9.6 金属氧化物避雷器和中性点放电间隙单元工程安装质量验收评定表表9.6.1 金属氧化物避雷器安装单元工程（部分）质量检查表表9.6.2 金属氧化物避雷器安装单元工程（部分）质量检查表表9.6.3中性点放电间隙安装单元工程（部分）质量检查表表9.6.4金属氧化物避雷器安装单元工程（部分）质量检查表编号：日期：表9.7 软母线装置单元工程安装质量验收评定表表9.7.1 软母线装置安装单元工程（部分）质量检查表表9.7.2 软母线装置安装单元工程（部分）质量检查表表9.7.2（续）表9.7.3软母线装置安装单元工程（部分）质量检查表表9.8 管形母线装置单元工程安装质量验收评定表。

电气设备安装工程实体质量检查表

电气设备安装工程实体质量检查表
综合评价：意见和建议（工程亮点、存在问题、改正方法、提高方向、评价等级）
检查人年月日注：评价为六个等级，A、B、C、D、E、F （上好、好、较好、良好受控、受控、基本受控）
电气设备安装工程资料检查表
工程名称：施工单位：
综合评价：意见和建议（工程亮点、存在问题、改正方法、提高方向、评价等级）
检查人
年月日
注：评价为六个等级，A、B、C、D、E、F （上好、好、较好、良好受控、受控、基本受控）
表3-1（设）
水暖通设备安装工程实体质量检查表
工程名称：施工单位：
检查人
年月日注：评价为六个等级，A、B、C、D、E、F （上好、好、较好、良好受控、受控、基本受控）
工程名称：施工单位：
工程名称：施工单位：
综合评价：意见和建议（工程亮点、存在问题、改正方法、提高方向、评价等级）
检查人
年月日注：评价为六个等级，A、B、C、D、E、F （上好、好、较好、良好受控、受控、基本受控）。

表电缆线路单元工程安装质量验收评定表

3
厂房内、隧道、沟道内敷设
1）铠甲电缆防腐处理符合设计文件要求；
2）电缆排列整齐，无交迭压，电缆引出方向一致，备用长度一致，相互间距一致；
3）电缆最小弯曲半径不小于10D（D为电缆外径)
4
管道内
敷设
1）管道内应清洁无杂物、积水，电缆进出管口密封；
2）裸铠装电缆与其他有外防护层的电缆不应穿入同一管内
5
3）保护管连接处平滑、严密、高低一致；
4）管道内壁无积水，无杂物堵塞。穿入管中电缆的数量符合设计文件要求，保护层无损伤
4
沟槽内
敷设
1）槽底填砂厚度为槽深的1/3；
2）沟槽上盖板完整，接头够标志完整、正确；
3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；
4）交流单芯电缆排列方式符合设计文件要求
一般项目
电气试验检查
主控项目
一般项目
施工单位自评意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
（签字，加盖公章）年月日
监理单位意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
敷设检查
主控项目
1
电缆头
制作
1）电缆芯线无损伤，芯线之间及芯线对地绝缘良好；
2）电缆头制作所用的材料应清洁干燥，绝缘良好；
3）制作工艺正确，包扎紧密、整齐、密封良好
2
防火

煤矿井下供电电缆安全检查表

煤矿井下供电电缆安全检查表
序号
检查项目
检查内容
检查结果
1
电缆连接
电缆与电气设备的连接，必须用电气设备性能相符的接线盒，缆芯性必须使用齿形压线板或骊鼻子与电气设备连接
不同型电缆之间必须用符合要求的连接器、接线盒或母线盒进行连接
同型电缆之间的修补连接，必须热补或冷补而且进行浸水耐压试验
塑料电缆连接处的机械强度以及电气、防潮密封、老化等性能，应符合该型矿用电缆的技术标准
电缆ห้องสมุดไป่ตู้须悬挂
电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m，在立井井筒内不得超过6m
沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管
水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落
电缆不应悬挂在风管或水管上，不得遭受淋水。电缆上严禁悬挂任何物件。电缆屯压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧
高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大小0.1m。高压电缆之间、低压电缆之间的距离不得小于50mm
3
一般电缆规定
电缆主线芯的材质、截面以及电缆护套应满足供电线路负荷的要求
必须选用检验合格并取得煤矿安全标志的阻燃电缆
严禁采用铝包电费
电缆敷设地点的水平差应与电缆允许敷设的水平差相适应
立井井筒中所用的电缆中间不得有接头，筒太深需设接头是地，应将接头设在中间水平巷道内，运行中因故需要增设接头而又无中间水平巷道可利用时，可在井筒中设置接线盒
2
敷设要求

SL-638-2013-发电电气设备安装工程单元评定表-水利水电

水利水电SL 638-2013发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638-2013）编制。

本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。

——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；——水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行。

《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。

2016年01月17日《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。

工程竣工验收后，《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：（1）分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。

（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。

（3）划分结果应以书面形式报送质量监督机构备案。

2.单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。

3.单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm)验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。

4. 《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。

5.文字。

应按国务院颁布的简化汉字书写。

字迹应工整、清晰。

6.数字和单位。

数字使用阿拉伯数字（1、2、3、…、9、0）。

电缆安装记录表

施工单位编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。

施工单位编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。

直埋电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小允许净距表2-1电力电缆敷设现场安装记录表(表2-2)施工单位: 编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。

3.涉及重要参数，按实测数据记录。

电力电缆终端现场安装记录表(表3-1)施工单位编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。

电力电缆终端现场安装记录表(表3-2)施工单位编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

表9.9.1 电力电缆支架安装质量检查表

工程
电力电缆支架安装质量检查表
编号：
分部工程名称
单位工程名称
安装内容
安装单位
开、完工日期
项次
检验项目
质量要求
检验结果
检验人（签字）
主控项目
1
支架层间距离
符合设计文件要求，当无设计要求时，支架层间距离可采用表I-11的规定，且层间净距不小于2倍电缆外径加50mm
2
钢结构竖井
竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%
一般项目共项，其中符合SL639-2013质量要求项，与SL639-2013有微小出入项。
安装单位
评定人
（签字）
年月日
监理工程师
（签字）
年月日
3
接地
金属电缆支架全长均接地良好
一般项目
1
电缆支架加工
（1）电缆支架平直，无明显扭曲，切口无卷边、毛ቤተ መጻሕፍቲ ባይዱ；
（2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；
（3）金属电缆支架防腐符合设计文件要求
2
电缆支架安装
（1）电缆支架安装牢固；
（2）各支架的同层横档水平一致，高低偏差不大于5mm；
（3）托架、支吊架沿桥架走向左右偏差不大于10mm；
（4）支架与电缆沟或建筑物的坡度相同；
（5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；
（6）支架防火符合设计文件要求
检查意见：
主控项目共项，其中符合SL639-2013质量要求项。

光伏线路工程(电力电缆部分) 质量检查表

光伏线路工程(电力电缆部分) 质量检查表
项目名称：***300MW复合型电站过渡期35kV送出工程项目编号：
验收部位
送出线路工程
施工单位
检查日期
2022.12.16
参与验收人员
序号
检查项目和内容
检查结果（/）
施工单位
监理单位
建管部
1
电缆敷设深度符合设计要求
√
√
√
2
直埋电缆在直线段每隔50-100米处、电缆接头处、转弯处、进入建筑物等处应设立明显的方位标志或标桩，跨越河道、涵洞处，应设明显的标识和警示牌
√
√
√
8
防火阻燃设施安装符合设计要求
√
√
√
9
电缆线路试验结果符合《电气装置安装工程电气设备交接试验标准》GB50150规定
√
√
√
施工单位：
监理单位：
建管部：
√
√
√
3
直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层穷实
√ቤተ መጻሕፍቲ ባይዱ
√
√
4
在易受机械损伤的地方和受力较大处直埋时，采取足够强度的保护管加以保护
√
√
√
5
电力电缆终端、中间接头电气试验完整。
√
√
√
6
中间接头位置避免设置在交叉路口、建筑物门口、与管线交叉处或通道狭窄
√
√
√
7
电力电缆终端、中间接头的屏蔽层可靠接地

3503-J505电缆安装质量检查记录

16
防火措施应符合设计，且施工质量合格
备注：
结论：
建设/监理单位
总承包单位
施工单位
专业工程师：
日期：年月日
专业工程师：
日期：年月日
施工班组长：
质量检查员：
专业工程师：
日期：年月日
SH/T3503-J505
电缆安装质量验收记录
工程名称：50万吨/年煤焦油全
馏分加氢制环烷基油项目三标段
单位工程名称：动力站装置
序号
检查项目与要求
检查结果
检查日期
1
电缆型号、规格符合设计规定，保护层无机械损伤
2
电缆固定、弯曲半径和单芯电力电缆的金属保护层接线符合规范规定
3
电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距符合规范规定
9
标志牌装设齐全、正确、清晰10Biblioteka 电缆沟内无杂物、积水，盖板齐全
11
隧道内无杂物，照明、通风、排水等设施符合设计要求
12
直埋电缆路径标志，与实际路径相符；路径标志清晰牢固
13
水底电缆线路两岸，禁锚区的标志和夜间照明装置符合设计要求
14
爆炸危险环境内的电缆连接、密封符合规范规定
15
电缆相序排列应与设备连接相序一致，并符合设计要求
4
电缆排列整齐，不宜交叉，并留有余量
5
电缆线路所有接地的接点与接地极接触良好，接地电阻值符合设计要求
6
电缆终端施工符合设计或生产厂商的要求
7
电缆终端、电缆接头固定牢靠，电缆接线端子与所接设备端子接触良好，互联接地箱和交叉互联箱的连接点应接触良好可靠
8
电缆终端的相色正确，电缆支架等的金属部件防腐层完好、电缆管口封堵严密

电缆支架安装工程检验批质量验收记录表

电缆支架安装工程检验批质量验收记录表
GB50303—2002
单位（子单位）工程名称
合肥市繁华大道供电排管工程B标
分部（子分部）工电缆支架安装
程名称
验收部位
58#工井
核工业西北安徽工程建设有施工单位
限公司
项目经理
王明灿
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
GB50303—2002
限公司
项目经理
王明灿
分包单位
分包项目经理
施工执行标准名称
GB50303—2002
及编号施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验
收记录
1 金属电缆支架、电缆导管必须接地符合设计要求（PE）或接零（PEN）可靠。
2 电缆敷设严禁有绞拧、铠装压扁、符合设计要求护层断裂和表面严重划伤等缺陷。
合肥市繁华大道供电排管工程B标
分部（子分部）工电缆支架安装
程名称
验收部位
34#工井
核工业西北安徽工程建设有施工单位
限公司
项目经理
王明灿
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
GB50303—2002
施工单位检查评定记录
监理（建设）单位验
收记录
1 金属电缆支架、电缆导管必须接地符合设计要求（PE）或接零（PEN）可靠。
施工单位检查评定记录
监理（建设）单位验
收记录
1 金属电缆支架、电缆导管必须接地符合设计要求（PE）或接零（PEN）可靠。
2 电缆敷设严禁有绞拧、铠装压扁、符合设计要求护层断裂和表面严重划伤等缺陷。

集团项目质量检查表(安装工程)

-
90
通风机传动装置外露部位以及直通大气的进出风口，必须装设防护罩、网。
91
在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设厚度不小于1.6mm预埋管或防护套管，风管与套管间使用不燃且对人体无害的柔性材料封堵。
92
柔性短管不应作为异径连接管，矩形柔性连接短管与风管不得采用抱箍固定。
-
93
风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统共用且需要设置减振装置时，不应使用橡胶减振装置。
照明配电箱，汇流排上同一端子不应连接不同回路的N线或PE线。
-
77
导管穿越密闭或防护密闭隔墙时需要设置带有密闭翼环的密闭套管，导管穿越密闭穿墙套管后需设置过线盒，导管与套管间空隙及过线盒内的管口用密封材料填充密实。
-
78
接闪带的搭接长度应符合规定。圆钢之间搭接为圆钢直径的6倍，双面施焊，焊接连接处应防腐完好。
73
当塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不应小于15mm。
-
74
质量大于10KG的灯具，固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。
75
单相三孔插座，右孔与相线连接，左孔与中性线连接，上孔与接地线连接。
76
61
水井、电井内干净整洁，设备间、配电间、机房管道布置合理、支架位置正确、阀门排列整齐、设备接地良好，保温平整无破损，防火封堵措施良好。
-
62
设备、管道、金属门窗等等电位及接地连接齐全无遗漏，符合规范要求。
-
63
建筑安装各分部成品保护合理，无二次污染、破坏。
-
64

电力电缆巡视检查表

6.电缆隧道（沟、井）内金属支架内的支架应牢固，无松动或锈蚀现象，接地应良好。
7.电缆隧道（沟、井）内孔洞封堵完好、规范、防火涂料符合要求；
电缆外观检查
1.检查电缆终端头及中间接头无过热、变色现象；
2.检查电缆外层无严重损伤，钢铠无严重锈蚀；
3.检查电缆在电缆构架上不受挤压，竖井中电缆卡固完好，电缆芯不受拉力；
4.检查电缆无机械损伤、脱胶及外皮膨胀现象；
5.红外图谱检测电缆无过热，无异味；
6.检查电缆铭牌是否完好；
巡视结论：根据DL_T 1253-2013 电力电缆线路运行规程、DLT-664-2016带电设备红外诊断应用规范等规程要求：
巡视人员
巡视日期
电力电缆巡视检查表
项目名称
线路名称
工井名称
工井位置
经度（°）
纬度（°）
巡视项目
正常指标
巡视记录
线路现场检查
1.查看地下敷设有路的路面是否正常，有无挖掘痕迹和线建施工期间，电缆线路上不得堆置瓦石、矿渣、建筑材料、笨重物件、酸碱性排泄物或砌石灰坑等；
3.电缆沟盖板、电缆井盖是否完好；
4.检查电缆线路路径标桩是否完好；
工井内部检查
1.电缆隧道（沟、井）是否有积水、杂物；
2.电缆隧道（沟、井）内有无排泄物和化学腐蚀物；
3.电缆隧道（沟、井）内电缆位置有否变动，接头有无变形；
4.电缆隧道（沟、井）内构件是否失落，通风、排水、照明设施是否完好。
5.电缆隧道（沟、井）的电缆线路沟道的盖板是否完整无缺；
