核电厂人员闸门主要结构的介绍与分析
浅谈核电站的常见阀门类型和检修
浅谈核电站的常见阀门类型和检修摘要：阀门作为核电常见的设备类型，在核电装机容量不断提升的社会现状下，它的市场容量也不断提升，同时，也面临着较广阔的发展前景。
核电站中所采用的阀门类型多，涉及到核安全，无形之中增加了检修的难度，影响了核电站阀门的运行效率。
鉴于此，本文就核电站的常见阀门类型和检修展开探讨，以期为相关工作起到参考作用。
关键词：核电站；常见阀门类型；检修1.核电站阀门概述阀门是流体输送系统中用来改变通路截面和介质流动方向，控制输送介质流动的一种控制部件，它具有截断截流、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
在核电站一回路系统和二回路系统、循环冷却水系统及其各种核辅助系统和非核辅助系统中，阀门是应用最为广泛的通用机械设备，一座核电站装有近万台各种类型的阀门，它们在系统中执行各种不同的控制功能。
核电站里阀门种类繁多，结构复杂、控制方式各异，其功能也不同，阀门的安全与核电站的安全稳定运行关系密切，因此需要对阀门检修工作给予重视，确保阀门发挥其在系统中所承担的功能，保证核电站运行安全，保证核安全。
通常情况下，阀门的组成部分包括阀体、阀盖、阀瓣、阀杆、阀座、执行机构、密封件、填料、填料压盖、对应的连接件等，不同的部位扮演了不同的功能2.核电站常见阀门类型核电站所用阀门种类很多，凡是在其它工业上能见到的阀门，在核电站都能见到，但由于核电的特殊性，其阀门与其它工业阀门相比，在阀门结构上更复杂，尤其对于系统介质具有放射性的阀门，为了防止放射性物质泄漏，其阀门与管路接口采用焊接形式，在阀杆密封方面设计了多重密封，有的还在填料函处设计有引流管，以收集填料函处泄露出的介质，对于小口径阀门，则采用了波纹管+填料组合密封形式等等，所有阀门结构型式，其最终目的是保证阀门在系统上功能的实现，同时保证阀门密封的高可靠性，做到不泄漏。
2.1闸阀：核电站中，闸阀应用非常广泛，一回路、二回路、核辅系统等都有应用。
浅谈核电站的常见阀门类型及检修
浅谈核电站的常见阀门类型及检修发布时间：2021-06-10T04:34:11.545Z 来源：《建筑学研究前沿》2021年6期作者：黄嘉彬[导读] 运用在核电站中的阀门，是一个覆盖面很广的控制设备，这个阀门可以有效控制整个核电站的设备，并且将设备进行连接，也是保证核电站安全运行的关键部件。
福建福清核电有限公司福建福清 350318摘要：运用在核电站中的阀门，是一个覆盖面很广的控制设备，这个阀门可以有效控制整个核电站的设备，并且将设备进行连接，也是保证核电站安全运行的关键部件。
就目前世界范围的核电站发展现状来看，核电站的建设总量正在不断提高，核电站总设备的发电容量也也有了明显的增长。
核电站的反应堆主要可以分为压水堆，石墨堆等，但是压水堆可以占整个核反应堆类型的大部分。
自从我国进行20世纪50年代以来，我国逐渐开始研究和应用核能发电技术，迄今为止，已经有许多核电站投入使用。
我国第一座核电站建于1985年，这在很大程度上推动了我国核电站的发展，为我国核电发展拉开了序幕，随后，我国先后建设了广东大洼湾原子能发电厂和秦山三期原子能发电厂等核电站。
核电站建设速度的不断提高，有效推动了我国电力资源的开发，不仅推动了我国经济水平的提高，还在很大程度上缓解了资源使用的严峻问题。
关键词：核电站；常见阀门；检修一、引言电厂阀门虽然是核电厂设备的附件，但对整个核电站的正常运行，有着非常重要的作用。
和现有大型火力发电厂相比，核能发电阀门的技术特点和要求更高。
核能发电厂的阀门一般有截止阀。
电磁阀等控制阀门，来控制整个核电厂各个设备的工作。
二、核电阀门分类及其检修核电站中的阀门根据基本连接形式可分为闸门阀门调节阀、截止阀等类型，按照具体的连接方式，可以将阀门分为焊接和法兰连接等类型，根据具体的操作形式，则可以将核电厂中的阀门分为手动，机动等类型。
类型不同的阀门可能发生的故障也有着很大的区别，所以工作人员应该按照阀门类型的不同而采取相应的检查和维护工作。
核电阀门培训(结构篇)
闸阀的定义
• 启闭件（闸板）由阀杆带动，沿阀座密封面 作升降运动的阀门。
• 主要起到切断作用。
目前十一页\总数五十五页\编于二点
闸阀的优点
• 流体阻力小
• 介质流向不受限制
• 关闭开启所需力小
• 密封面受介质冲蚀较小
• 体型简单，铸造工艺较好 • 结构长度不大
目前十二页\总数五十五页\编于二点
主要有：闸板，阀座，阀瓣
目前八页\总数五十五页\编于二点
一般件（C）
定义：该零件的损坏仅引起整台阀门性能的局 部失效，而不至于造成该阀门基本作用失效， 从而不会使系统发生事故和不至于造成放射 性介质的外泄。
主要有：支架，驱动装置
目前九页\总数五十五页\编于二点
主要内容
• 闸阀
• 截止阀（节流阀） • 止回阀
构的平衡条件），从而得到问题的解。这个解不是准 确解，而是近似解，因为实际问题被较简单的问题所 代替。由于大多数实际问题难以得到准确解，而有限 元不仅计算精度高，而且能适应各种复杂形状，因而 成为行之有效的工程分析手段。
目前四十五页\总数五十五页\编于二点
理解有限元
• 把整体看成房子，把单元看成砖块。
过水孔轴线并与密封面倾斜一个夹角。
目前四十一页\总数五十五页\编于二点
蝶式止回阀
阀瓣围绕阀座 内的销轴旋转的 止回阀。其结构 简单、流阻较小， 水锤压力亦较小
目前四十二页\总数五十五页\编于二点
管道式止回阀
阀瓣沿着阀体中心线滑动的止回阀
目前四十三页\总数五十五页\编于二点
空排止回阀
介质顺流时，阀瓣自动开启，利用杠杆 作用将旁泄门关闭；介质逆流时，阀瓣自动关闭， 旁泄门开启
你平生都可能见不到的：核电站内部到底啥样！

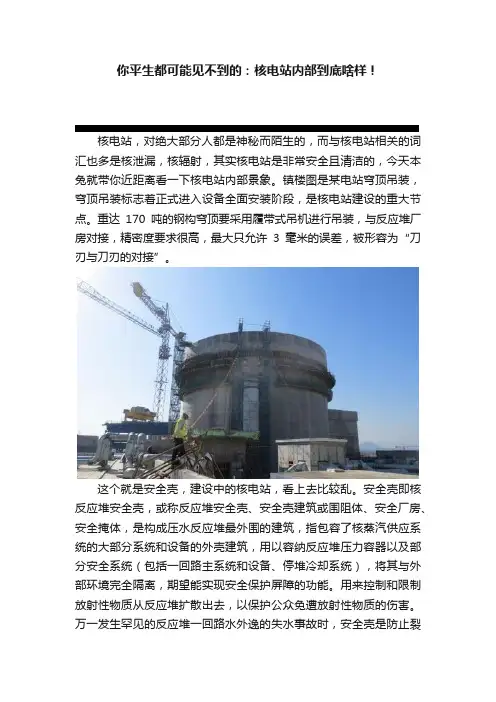

你平生都可能见不到的：核电站内部到底啥样！核电站，对绝大部分人都是神秘而陌生的，而与核电站相关的词汇也多是核泄漏，核辐射，其实核电站是非常安全且清洁的，今天本兔就带你近距离看一下核电站内部景象。
镇楼图是某电站穹顶吊装，穹顶吊装标志着正式进入设备全面安装阶段，是核电站建设的重大节点。
重达170吨的钢构穹顶要采用履带式吊机进行吊装，与反应堆厂房对接，精密度要求很高，最大只允许3毫米的误差，被形容为“刀刃与刀刃的对接”。
这个就是安全壳，建设中的核电站，看上去比较乱。
安全壳即核反应堆安全壳，或称反应堆安全壳、安全壳建筑或围阻体、安全厂房、安全掩体，是构成压水反应堆最外围的建筑，指包容了核蒸汽供应系统的大部分系统和设备的外壳建筑，用以容纳反应堆压力容器以及部分安全系统（包括一回路主系统和设备、停堆冷却系统），将其与外部环境完全隔离，期望能实现安全保护屏障的功能。
用来控制和限制放射性物质从反应堆扩散出去，以保护公众免遭放射性物质的伤害。
万一发生罕见的反应堆一回路水外逸的失水事故时，安全壳是防止裂变产物释放到周围的最后一道屏障。
安全壳一般是内衬钢板的预应力混凝土厚壁容器，顶部呈半球形。
内径约40m，壁厚约1m，高约60～70m。
安全壳强度是按抗震I类设计。
这段是百度的，说的挺好，就复制啦。
近距离感受一下，后面会带大家进去看看的，稍安勿躁。
压水堆核电厂通常可以分为三大部分：1．反应堆及其相关的一回路主辅系统和设备部分以及所在的建筑物，称核岛（NI）；2．汽轮发电机组及其相关的二回路系统和设备部分以及所在的建筑物，包括循环水系统及其建筑物，又称常规岛（CI）；3．外围辅助系统（BOP系统）。
现在我们就是站在1号岛顶部看2号岛，远处就是建设单位的宿舍办公楼仓库等等这个就是堆芯了，照片中显示的堆芯上部构件，核燃料就在下面，当然，这个还没装料，某场热态功能试验期间在蒸汽发生器台子上拍的。
这个就是上面那张图的近距离，也就是压力容器，这张图只能看到上部，反应堆压力容器是一个圆柱型容器，核燃料就装在里面，它的底部是焊接的半球形底封头，上部为一个可拆的、用法兰连接和装密封环的半球形上封头，容器有两个进口接管和两个出口接管分别与反应堆各个冷却剂环路的冷段和热段连接。
核电阀门类型及发展趋势
核电阀门类型及发展趋势核电阀门是核电厂中用于控制和调节流体介质的关键设备之一，其性能和可靠性对核电厂安全运行至关重要。
随着核电技术的不断发展和推广应用，核电阀门也在逐步发展和改进。
下面将从核电阀门的类型和发展趋势两个方面进行详细介绍。
一、核电阀门的类型核电阀门的类型可以根据其结构和用途分类。
根据结构可以分为截止阀、调节阀和止回阀等；根据用途可以分为安全阀、旁路阀和排放阀等。
1.截止阀：核电截止阀主要用于控制和切断流体介质的流动。
其结构主要包括阀体、阀盖、阀瓣和阀杆等部件。
截止阀的主要特点是密封性好、结构简单、启闭力矩小，广泛应用于核电系统的各个子系统中。
2.调节阀：核电调节阀用于根据系统要求控制流体介质的流量、压力和温度等参数。
它的结构与截止阀类似，但在阀瓣和阀座上设置有调节孔，通过调节孔的开度来控制介质的流量大小。
调节阀具有调节范围广、调节精度高的特点，广泛应用于核电系统的控制回路中。
3.止回阀：核电止回阀用于防止流体介质在系统停止工作或逆流情况下产生倒流的现象。
其结构特点是具有单向阀片，可以使流体只能从一个方向通过，有效避免系统中的逆流问题。
4.安全阀：核电安全阀主要用于保护系统在超压情况下正常工作。
其结构主要由阀体、阀座、弹簧和导向装置等组成。
安全阀的工作原理是当系统内压力超过设定值时，阀瓣会自动开启，释放压力，以确保系统的安全运行。
二、核电阀门的发展趋势随着核电技术的不断发展和应用，核电阀门也在不断向着安全、可靠、高效和智能化方向发展。
以下是核电阀门的发展趋势：1.安全性要求更高：核电阀门所用材料、密封性能和阀门结构都要满足更加严格的安全要求。
阀门材料要具有良好的抗辐照和抗腐蚀性能，确保长期稳定运行；阀门密封要求高，采用多层次密封和可调节密封结构，确保阀门的严密性。
2.运行可靠性提高：核电阀门的运行可靠性要求高，要求阀门在不同工况下都能满足系统的要求。
因此，对核电阀门的制造工艺、材料选择和装配工艺等都有严格要求，以确保阀门的可靠运行和长寿命。
核电阀门主要零件设计

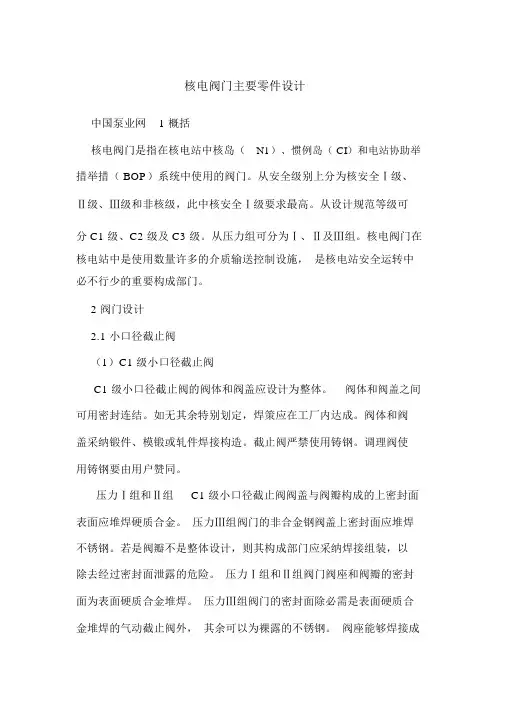

核电阀门主要零件设计中国泵业网 1 概括核电阀门是指在核电站中核岛（N1）、惯例岛（ CI）和电站协助举措举措（ BOP）系统中使用的阀门。
从安全级别上分为核安全Ⅰ级、Ⅱ级、Ⅲ级和非核级，此中核安全Ⅰ级要求最高。
从设计规范等级可分 C1 级、C2 级及 C3 级。
从压力组可分为Ⅰ、Ⅱ及Ⅲ组。
核电阀门在核电站中是使用数量许多的介质输送控制设施，是核电站安全运转中必不行少的重要构成部门。
2 阀门设计2.1 小口径截止阀（1）C1 级小口径截止阀C1 级小口径截止阀的阀体和阀盖应设计为整体。
阀体和阀盖之间可用密封连结。
如无其余特别划定，焊策应在工厂内达成。
阀体和阀盖采纳锻件、模锻或轧件焊接构造。
截止阀严禁使用铸钢。
调理阀使用铸钢要由用户赞同。
压力Ⅰ组和Ⅱ组C1 级小口径截止阀阀盖与阀瓣构成的上密封面表面应堆焊硬质合金。
压力Ⅲ组阀门的非合金钢阀盖上密封面应堆焊不锈钢。
若是阀瓣不是整体设计，则其构成部门应采纳焊接组装，以除去经过密封面泄露的危险。
压力Ⅰ组和Ⅱ组阀门阀座和阀瓣的密封面为表面硬质合金堆焊。
压力Ⅲ组阀门的密封面除必需是表面硬质合金堆焊的气动截止阀外，其余可以为裸露的不锈钢。
阀座能够焊接成型或焊上一个座圈。
调理阀的阀座能够与阀套一体。
C1 级小口径截止阀只答应使用滑动阀杆，但使用转动阀杆的金属隔阂阀除外。
阀杆应磨光，与填料接触部门的阀杆直径公差应小于0.05mm。
阀杆的精加工表面应保证不会由于阀杆与填料之间介质泄漏而产生侵害或腐化。
阀瓣与阀杆能够略微流动以便对中，但不可以在阀杆上自由转动。
调理阀的阀瓣应固定在阀杆上。
（2）C2 级小口径截止阀C2 级小口径截止阀如为隔绝阀和手动调理阀其应是整体设计。
阀体和阀盖之间可用密封焊接或螺纹连结。
如无其余特别划定，焊策应在工厂内达成。
可是，压力级 10MPa（600Lb）以下的阀门，答应阀盖用螺栓与带有防备过分压紧垫片密封构造的阀体连结在一同。
阀体和阀盖采纳锻造、模锻或轧件焊接构造。
核电厂人员闸门传动装置的设计
核电厂人员闸门传动装置的设计摘要：人员闸门传动装置设计首先需要符合功能要求，经过各传动形式满足功能需求。
不同的传动方式，其设计有着较大差距。
除去冗余环节、简化传动结构、凸显人性化，成为核电厂闸门传统装置设计的重要研究课题。
对此，笔者结合实践研究，就核电厂人员闸门传动装置设计进行简要分析。
关键词：核电厂；人员闸门；传动装置；设计分析核电厂工作中，人员闸门主要功能是：人员出入安全壳的通道以及微型设备、仪器的传输。
其中，安全壳压力边界作为人员闸门的主要部分，结构中有两道密封门，在反应堆有序工作状态或故障状态下，密封门都能够保证安全壳压力边界位置的严密性与完整性。
当故障发生后，可以保证安全壳压力边界位置的密封性。
无异常状态下，正常操作自如打开、关闭。
一、人员闸门传动类型常规传动形式划分为：液压、机械、电气、气压传动。
其中，机械传动原理为：通过机械形式在主动轴与从动轴中传输运动与动力。
电气传动则是通过交流/直流电动机推动工作机工作。
同时，结合一定规律运动的传动形式。
液压传动、气压传动是一种流体传动，压缩空气作为主要动力，驱动并控制不同机械装置达到自动化。
液压传动是利用液体压力能转变的传动形式。
二、核电厂人员闸门传动装置设计传动装置设计满足人员闸门开启/关闭、联锁、压力稳定等要求，与人员闸门运行有着直接影响。
基于承压型设计分析，人员闸门主体结构通常使用筒体与2端密封门构成。
想要确保安全壳封闭性与完整性，首先需要确保一端密封门是封闭的，人员从人员闸门中通过。
为确保人们安全，需要在人员闸门中设定有压力平衡阀与连锁装置、锁紧装置等。
完成人员通过门外端进入安全壳内进行系统操作，应按照顺序完成打开压力平衡阀、联锁装置动作、松开锁紧装置、开门步骤。
人员走出闸门外端，反之则相反，以上流程应借助传动装置进行。
关于传动装置设计要求确保功能性、结构简单、稳定、抗震性强等。
结合传动装置设计要求，不同传动设计的根本不同为动力源的差异性，相关配套的机械构件也各不相同。
闸阀的结构及工作原理
闸阀的结构及工作原理闸阀是一种常用的管道阀门，其结构简单，使用广泛。
下面我将详细介绍闸阀的结构及工作原理。
一、闸阀的结构闸阀主要由阀体、阀盖、闸板、螺栓、填料（密封副）和操作装置等组成。
1. 阀体和阀盖：阀体是安装在管道中的主体部件，阀盖与阀体相连接，可密封阀门。
阀体一般采用铸造工艺制成，阀盖一般采用法兰连接。
2. 闸板：闸板是闸阀的主要工作部件，用于控制介质的流通。
闸板一般位于阀盖和阀座之间，可以在管道内部上下运动，使阀口实现开启和关闭。
闸板的密封面为平面或斜面，当闸板完全关闭时，与闸阀阀座紧密贴合，实现良好的密封。
3. 螺栓：螺栓用于固定阀体、阀盖和闸板等零件。
螺栓的紧固力度对于阀门的正常工作至关重要，必须保证螺栓紧固牢固，但也不能过紧。
4. 填料（密封副）：填料用于在阀杆与阀体之间形成密封。
常用的填料材料有柔性石棉纱、聚四氟乙烯等，可根据介质的特性选择合适的填料。
5. 操作装置：闸阀的操作装置一般包括手动操作装置和电动操作装置。
手动操作装置一般为手轮、手柄等，通过人工旋转或推拉操作，控制闸板的开启和关闭。
电动操作装置可以通过电机的带动，实现闸板的远程开启和关闭。
二、闸阀的工作原理闸阀通过阀板的上下运动来控制介质的流通。
当阀板下降到位时，实现关闭；当阀板上升到位时，实现开启。
1. 开启状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板上升。
此时，介质从阀体的进口流入阀体内部，通过闸板和阀座的间隙，从阀体的出口流出，完成介质的流通过程。
2. 关闭状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板下降。
此时，闸板与阀座紧密贴合，切断介质的流通，实现阀门的关闭。
同时，填料的密封作用也起到了防止介质泄漏的作用。
需要注意的是，闸阀的开启和关闭过程应该缓慢进行，以防止介质的冲击和阀门的损坏。
闸阀开启时，闸板的上升速度应适当控制，防止液体冲击；闸阀关闭时，阀板的下降速度也应适当控制，以防止阀板与阀座的撞击。
核电站人员闸门机械维护保养
核电站人员闸门机械维护保养摘要：在核电站中，人员闸门作为第三道屏障的重要组成部分，同时也是反应堆运行过程中唯一进出安全壳的通道，因此应保证人员闸门运行的安全性和可靠性，使其处于良好的操作状态。
本文对人员闸门机械的结构组成、操作以及功能进行介绍，并归纳和分析人员闸门机械的问题与维护保养措施，以期为核电站人员闸门机械稳定运行提供参考。
关键词：核电站；人员闸门机械；维护保养人员闸门运行的意义在于避免放射性污染物扩散，在反应堆运行中使小型设备、工作人员通过安全壳，或在热停堆时发挥重要作用，不会对其密封功能产生损害。
因机组启动之前涉及到多名工作人员的进出，人员闸门开启与关闭比较频繁，因此容易出现故障问题，这将严重影响整个核电站正常工作，因此需要予以重视，做好维护保养工作。
一、核电站人员闸门机械简介（一）结构组成人员闸门由两套装置组成，一是正常闸门；二是应急闸门。
其结构主要包括三个部分：筒体、液压装置、密封门、密封门锁紧、密封门传动。
筒体直径在2940mm左右，密封门包括内扇与外扇，均属于内压式密封门，制作材料为20HR 钢板，厚度为100mm，高度和宽度分别为2200mm、1700mm。
同时，在密封门上设置窥视窗，直径其200mm，通过双道环形圈密封，部分筒体在安全壳混凝土中埋入，人员闸门属于安全壳贯穿件，是核安全2级、抗震级别为1级的设备。
（二）机械操作在反应堆正常或异常运行过程中，任何一扇门均应使安全壳压力边界的密封性、完整性得到保障。
若涉及到事故工况，则应使安全壳压力边界密封性得到保障。
一般情况下，借助操作，可以开启密封门或关闭密封门，为使安全壳的完整性、密封性得到保障，则需要确保有一个密封门处于关闭状态。
人员闸门的操作主要包括两种方式，一是电动操作，二是手动操作，一般以电动操作为主，只有在紧急条件下才进行手动操作。
电动操作台包括三个，位置分别在安全壳内外以及舱内，各操作台又分为内部、外部两个密封门。
核电阀门结构
第一章阀门的结构尽管各种阀门结构形式千差万别，但其基本的结构形是相同的，都是由驱动和执行两大部分组成。
驱动部分包括驱动装置、传动部件、阀杆等，其作用是输入和传递启闭阀门所需的力矩；执行部分包括阀体、阀盖和启闭件等，其作用是完成阀门的启闭或调节。
一、 阀体和阀盖阀体、阀盖是阀门的主要承压部件。
通常采用法兰或螺纹连接，将它们固接在一起，使其内部构成一个空间，容纳阀杆、启闭件等，并形成介质的流动通道。
１.阀体按介质通道的形式可分为三种形式：（1） 直通式：直通式阀体的进口与出口通道成一直线，经过阀前后介质的流动方向不变。
除安全阀外，其余十类阀门均可做成直通式。
（2） 角式：它的进口与出口通道形成直角，当介质流过阀门后，其流动方向改变90。
截止阀、节流阀、安全阀均可做成角式。
多通或：其介质通道有三个或更多。
介质进出口的方向、通道数及其布置视具体情况的要求。
此阀体常见于球阀和旋塞阀。
不同类型阀门的阀体形状不同，与其有关的因素是阀门的使用权用要求、阀体的强度及介质流动特性。
２.阀盖阀盖位于阀体上方，与阀体连接在一起。
阀盖多半呈椭球状或盘状。
阀盖上加工了填写料函，以便在内部充填写密封填料，保持阀杆密封。
二、 启闭件与阀座密封结构1启闭件与阀座是阀门的关键零件。
阀门对流动介质的控制是通过改变启闭件与阀座的相对位置来实现的。
当启闭件与阀座紧紧密接触时，阀门处于关闭状态，截断介质流动；当启闭件离开阀座时，阀门处于开启状态，接通道路中介质；当启闭件处于中间位置时，阀门处于调节状态。
阀门处于关闭状态时，启闭件与阀座紧密电码接触的两面三刀个表面称为密封面。
密封面所在的零件称作密封圈，阀体密封圈固接在阀体上，形成阀座。
启闭件密封面与阀体密封面构成一对密封副。
１.启闭件及其连接方式各类阀门的启闭件形式不同，其运动方式也不同。
启闭件主要有截止型、闸门型、旋塞型、旋启型和蝶型等五种形式。
启闭件与阀杆的连接不仅应牢回可靠，且要保证它的对中。
核 电 站 阀 门 基 础
核电站阀门基础一．阀门介绍1.阀门基本结构2.核电站阀门分类二．阀门驱动装置1. 手动装置2. 电动驱动器3.气动驱动器三．阀门标识四．附录：1.阀门RIN码栏目2.核级阀门选录阀门在核电站整体中是一个庞大的群体。
它不仅数目巨大，而且种类、规格繁多，分布范围广泛，遍及核电站每一回路、系统。
它无处不在，每个区域，每个房间。
根据大亚湾核电站数据统计，阀门总数超过12000个，阀门种类达到16个生产厂家的30多种类型，口径从DN8~DN1200的多种规格。
这些阀门分布在各个系统回路中，起到非常关键的功用。
安装过程中的系统水压实验和调试，阀门用于联接或隔断回路。
在核电站运行过程中，它用于调节系统介质的压力和流量，还有隔流、分流和改变流向的功能。
卸压阀和安全阀确保各个系统和整个核电站安全运行。
阀门安装进度的快慢和安装质量的好坏，直接影响整个核电站的安装进度和核电站的安全高效运行。
我们只有在充分了解并掌握了各种阀门的属性、结构、构造、技术参数及其工作原理的前提下，才有可能有效地对阀门进行安装、调试、维护、维修等工作。
一阀门介绍1.1阀门基本构造如图1-1所示阀门是核电站最基本、最简单，也是应用最广泛的一种阀门。
其基本构造为：（1）阀芯：阀芯作为阀门的内部结构，当它达到阀座的位置，通过与阀座接触、离脱来对介质进行隔断、放行或控制流量。
阀芯的形状根据厂家的规格和不同的操作系统而不同。
核电站所用的阀门一般阀芯都经锻造和机加工而成。
而在高温、高压系统中的阀门阀芯在锻造过程中，表面被淬硬而且金属镀膜，或者3在阀芯接触表面进行硬质合金处理，使它在高温、高压、强酸等环境中持久、耐磨。
（2）阀座阀座的设计是通过与阀芯的接触密合匹配来进行阀门的各种功能操作。
它的形状根据阀芯的形状而定。
阀座的材质又根据阀芯的材质和阀门所在系统环境而确定。
一般来讲，阀座的饿材质要比阀芯材质硬度略低，因阀门操作时，要通过阀芯挤压阀座使其变形而达到密封的效果。
核电站用水闸门结构设计
由于捣镐表面采用硬质合金包裹，故决不允许用锤（或类似的敲击工具）敲打捣镐表面，否则可能出现碎裂或破碎。
敲击产生强烈震动，在焊接过渡处震动产生畸变，引起焊接层破裂，造成硬质合金片破碎或脱落。
在拆卸捣镐时需多加注意，不能让捣镐的硬金属表面受到损坏。
3结语分析介绍了捣固镐的结构型式，有利于今后维修与操作。
对捣固镐保养中的注意事项进行了分析，进一步了解捣固镐的日常维护。
参考文献：[1]韩志清，唐定全.超平起拔道捣固车[M].北京：中国铁道出版社，2004.[2]李毅松，翁敏红.D09-32型捣固装置的结构、功能及运动分析[J].机车车辆工艺，2003（2）：4-7.[3]刘国斌.捣固装置的作业特性分析及新型捣固装置研制[D].杭州：浙江大学，2011.0引言核能是一种通过裂变产生的清洁高效能源，具有很高的安全性和经济性。
百万级核电站多采用非能动型压水堆核电站，能够保证核电站的可靠性[1-4]。
水核电站安全壳厂房的换料水池分为构件池与反应堆水池两部分。
构件池中安装有堆内构件存放架，反应堆水池安装有反应堆压力容器。
参考国内其他核电站的运行经验，反应堆卸料和装料期间，需要在水位低于压力容器法兰面条件下进行部分检修工作。
核电站用水闸门结构设计卢菲菲1，张善文1，汤淋淋1，张海军2（1.扬州大学机械工程学院，江苏扬州225127；2.江苏金秋竹集团有限公司，江苏泰州214500）摘要：为了适应三代核电站技术及更先进堆型的核电站发展需要，设计了能够承受水冲击压力为1MPa 的水闸门，对水闸门的总体结构、门框结构、门扇结构、铰链结构和启闭锁紧机构进行了详细设计，确保水闸门能将换料水池一分为二并实现密封，保证构件池可以维持满水状态以屏蔽上部堆内构件及堆内核测仪表的放射性剂量。
关键词：核电站；水闸门；结构设计Structural design of the sluice door for nuclear power plantLu Feifei 1,Zhang Shanwen 1,Tang Linlin 1,Zhang Haijun 2（1.College of Mechanical Engineering Yangzhou University,Yangzhou 225127,China ；2.Jinqiuzhu Group,Taizhou 214500,China ）Abstract:In order to adapt to the technology of the third generation nuclear power plant and the develop-ment of more advanced DuiXing plant,the sluice gate which can withstand the pressure of 1MPa is designed.The overall structure of the gate,the door frame structure,the door fan structure,the hinge structure and the open and close locking mechanism are designed in detail.The sluice gate can make the refueling pool and the sealing member one divide into two,which can maintain the pool full of water to shield the upper inter-nals and reactor core radiation do measuring instrument.Key words:nuclear power plant;sluice door;structure designAgricultural Equipment &Technology农业装备技术第44卷第2期2018年4月Vol.44№.2Apr .2018水闸门的功能是将换料水池一分为二并实现密封，保证构件池可以维持满水状态以屏蔽上部堆内构件及堆内核测仪表的放射性剂量[5-6]。
核电厂人员闸门抗震分析研究
核电厂人员闸门抗震分析研究发布时间：2021-09-13T03:24:36.366Z 来源：《基层建设》2021年第17期作者：楼烨刘贺同[导读] 摘要：核电厂人员闸门是安全壳上的重要组成部分，其安全性及稳定性直接与核电站建设控制人员的人身安全相关，因此需要对人员闸门的抗震及其它力学性能进行综合分析。
中国核电工程有限公司北京 100840摘要：核电厂人员闸门是安全壳上的重要组成部分，其安全性及稳定性直接与核电站建设控制人员的人身安全相关，因此需要对人员闸门的抗震及其它力学性能进行综合分析。
本文采用有限元方法对人员闸门的力学性能进行了分析，尤其是人员闸门在安全壳位移影响下产生的二次应力做了评定。
数值模拟结果表明，该核电厂人员闸门符合相关设计标准，能够保证核电厂在不同工况条件下的安全性。
关键词：核电厂；人员闸门；抗震分析；二次应力 1 前言核能电力是当今世界重要的清洁能源之一。
核能供给电力对顺应世界潮流，响应国家环保号召，降低碳排放量有至关重要的作用[1]。
压水堆核电厂作为核能供电主要的供给来源，其安全性收到了广泛的关注与重视。
安全壳是核电厂在不同工况下安全的重要保证，人员闸门则是安全壳承压边界上的主要贯穿件，起到了重要的连通作用。
人员闸门的直径一般较大，且结构复杂，需要对其进行完整的抗震分析，以保证其安全性，同时保证安全壳的完整性。
某核电厂人员闸门及其预埋件安装于反应堆厂房，一个机组中包含两个人员闸门及其预埋件，筒节中心分别位于不同标高。
人员闸门及内门预埋件为安全2级，人员闸门为抗震1F类，内预埋件为抗震1I类。
在各工况载荷组合作用下对人员闸门进行抗震分析与应力评定，验证设计是否满足RCC-M规范的强度和稳定性的要求。
人员闸门及内预埋件规范等级为RCC-M 2级，按照RCC-M规范[2]的说明进行评定。
