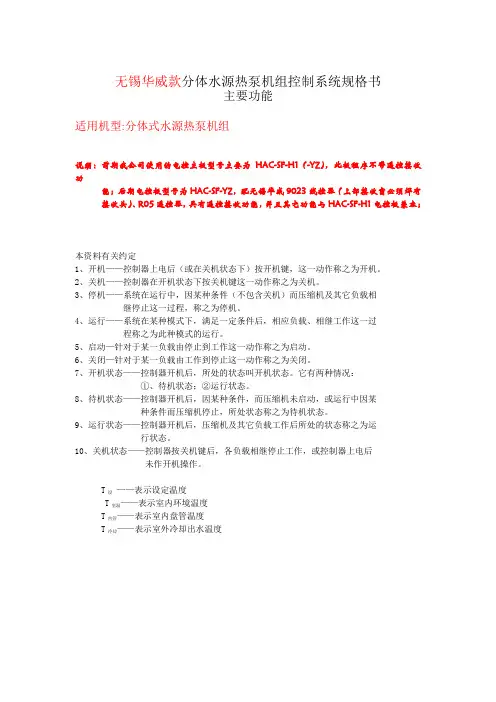

无锡华威款分体水源热泵机组控制系统规格书主要功能适用机型:分体式水源热泵机组说明：前期我公司使用的电控主板型号主要为HAC-SF-H1（-YZ），此板程序不带遥控接收功能；后期电控板型号为HAC-SF-YZ，配无锡华威9023线控器（上部接收窗必须焊有接收头）、R05遥控器，具有遥控接收功能，并且其它功能与HAC-SF-H1电控板兼容；本资料有关约定1、开机——控制器上电后（或在关机状态下）按开机键，这一动作称之为开机。

2、关机——控制器在开机状态下按关机键这一动作称之为关机。

3、停机——系统在运行中，因某种条件（不包含关机）而压缩机及其它负载相继停止这一过程，称之为停机。

4、运行——系统在某种模式下，满足一定条件后，相应负载、相继工作这一过程称之为此种模式的运行。

5、启动—针对于某一负载由停止到工作这一动作称之为启动。

6、关闭—针对于某一负载由工作到停止这一动作称之为关闭。

7、开机状态——控制器开机后，所处的状态叫开机状态。

它有两种情况：①、待机状态；②运行状态。

8、待机状态——控制器开机后，因某种条件，而压缩机未启动，或运行中因某种条件而压缩机停止，所处状态称之为待机状态。

9、运行状态——控制器开机后，压缩机及其它负载工作后所处的状态称之为运行状态。

10、关机状态——控制器按关机键后，各负载相继停止工作，或控制器上电后未作开机操作。

T设——表示设定温度T室温——表示室内环境温度T内管——表示室内盘管温度T冷却——表示室外冷却出水温度HAC-SF-H1水源热泵/水冷柜机中央空调控制器1简介HAC-SF-H1型户型/商用中央空调控制器，是无锡华威制冷科技有限公司研发的单机组水源热泵/水冷柜机中央空调的控制器。

该控制器各组成部分均采用RS485通讯接口连接，结构简单，便于用户布线安装。

1.1 适用范围HAC-SF-H1型户型/商用中央空调控制器适用于水源热泵（冷热风）或水冷柜机中央空调，可以控制一个压缩机和一个电加热联合工作。

美意整体水源热泵控制器规格书ver-3.1

控制器功能规格书控制器名称：整体水源热泵控制器(内销版)控制器型号：MGC08A 版本号：B编制日期：2004年11月PART NO: ZZ00530008编制人：审核：批准：浙江美意伊吉空调设备有限公司Mammoth EG Air Conditioning Ltd一、控制器基本性能和结构1、基本性能a、抗干扰能力强，EMC测试大于4000V，能长年可靠运行；b、控制器能够适应多种恶劣环境，防潮防湿能力强；c、工作可靠，使用寿命长，故障率低（平均故障率<0.5%）；d、具有RS485远程通讯接口，便于组网；e、机组工作环境温度：-10℃~65℃；f、机组工作相对湿度：5%~95%RH；g、工作模式：制冷、除湿、通风、制热、自动冷热交换；h、室内风速：三速(自动、高、中、低)、单速；i、制热模式：热泵、电加热、热泵电加热辅助；j、电源电压检测：170-250V，精度：±5%；k、各种保护功能齐全；l、定时/计时器功能：实时开机时间设定与内部实时时钟匹配时开机。

同样的，实时关机设定与内部实时时钟匹配时关机。

此设定将持续保留为下一次的自动开/关机用途。

延时开、关仅能通过LCD按钮来激活。

在倒计时模式，当设定计时器倒算至零时，系统将自动开/关机视最后操作状态为开/关而定。

此设定不予持续保留；m、永久性记忆——在掉电或者关机时保存系统状态和设定信息，以便下次开机时读入；n、按键锁定，蜂鸣器提醒；o、三色彩屏背光显示；p、红外线遥控器接收距离：大于8米；遥控器接收角度：大于30度；q、通过主控制板上的拨动开关或跳线可以设置控制板的硬件模式：SW11 热泵0 单冷SW21 无电加热0 有电加热SW31 水—风0 水—水SW41 无生活热水0 有生活热水SW51 内风机三速控制0 内风机单速控制SW6 SW7 SW81 1 1 单系统控制(该板为主机)1 1 0 双系统控制(该板为主机)1 0 1 三系统控制(该板为主机)1 0 0 四系统控制(该板为主机)0 1 1 五系统控制(该板为主机)0 1 0 六系统控制(该板为主机)0 0 1 该板为3,4系统(该板为子机)0 0 0 该板为5,6系统(该板为子机)2、控制器结构每块控制主板包含两个压缩机系统，可以进行单压缩机控制、双压缩机控制以及组网进行多压缩机控制（多拖一、一拖多或集中控制）。

工程用热泵热水器控制规格书(nanhui)教材

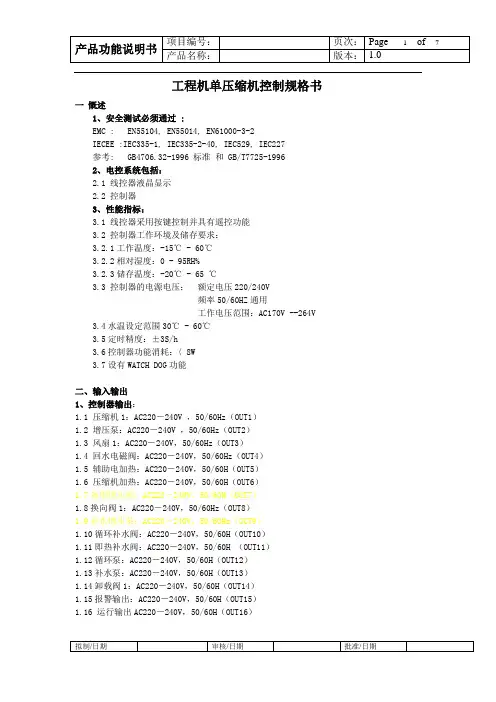

工程机单压缩机控制规格书一慨述1、安全测试必须通过 :EMC : EN55104, EN55014, EN61000-3-2IECEE :IEC335-1, IEC335-2-40, IEC529, IEC227参考: GB4706.32-1996 标准和 GB/T7725-19962、电控系统包括：2.1 线控器液晶显示2.2 控制器3、性能指标：3.1 线控器采用按键控制并具有遥控功能3.2 控制器工作环境及储存要求：3.2.1工作温度：-15℃ - 60℃3.2.2相对湿度：0 - 95RH%3.2.3储存温度：-20℃ - 65 ℃3.3 控制器的电源电压：额定电压220/240V频率50/60HZ通用工作电压范围：AC170V --264V3.4水温设定范围30℃ - 60℃3.5定时精度：±3S/h3.6控制器功能消耗：〈 8W3.7设有WATCH DOG功能二、输入输出1、控制器输出：1.1 压缩机1：AC220－240V ，50/60Hz（OUT1）1.2 增压泵：AC220－240V ，50/60Hz（OUT2）1.3 风扇1：AC220－240V，50/60Hz（OUT3）1.4 回水电磁阀：AC220－240V，50/60Hz（OUT4）1.5 辅助电加热：AC220－240V，50/60H（OUT5）1.6 压缩机加热：AC220－240V，50/60H（OUT6）1.7备用增压泵：AC220－240V，50/60H（OUT7）1.8换向阀1：AC220－240V，50/60Hz（OUT8）1.9补水增压泵：AC220－240V，50/60Hz（OUT9）1.10循环补水阀：AC220－240V，50/60H（OUT10）1.11即热补水阀：AC220－240V，50/60H （OUT11）1.12循环泵：AC220－240V，50/60H（OUT12）1.13补水泵：AC220－240V，50/60H（OUT13）1.14卸载阀1：AC220－240V，50/60H（OUT14）1.15报警输出：AC220－240V，50/60H（OUT15）1.16 运行输出AC220－240V，50/60H（OUT16）2、控制器模拟信号输入2.1化霜温度2（TH1）F12.2排气温度2（TH2）F22.3环境温度（TH3）F32.4化霜温度1（TH4）F42.5排气温度1（TH5）F52.6储水温度（TH6）F62.7用水回水温度（TH7）F73、控制器数字信号输入1.1水位过低信号（IN1）（正常短接）1.2水位过高信号（IN2）（正常断开）1.3用水端低压信号（IN3）（正常短接）1.4用水端高压信号（IN4）（正常短接）1.5低压1信号（IN5）（正常短接）1.6高压1信号（IN6）（正常短接）1.7水流信号（IN7）（正常短接）1.8 排气压力1信号（IN8）（正常短接）1.9补水压力信号（IN9）（正常短接）1.10开机信号（IN10）（正常短接）三、拨码状态说明1控制器拨码设定：1.1 SW1.1（1=ON即热模式；0=OFF循环模式）1.2 SW1.2 （1=ON有电辅热；0=OFF无电辅热）1.3 SW1.3 （1=ON为主机；0=OFF为从机）1.4 SW1.4 （1=ON管路电加热；0=OFF水箱电加热）1.5 SW1.5 地址码1.6 SW1.6地址码1.7 SW1.7地址码1.8 SW1.8地址码2 线控器拨码2.1 DIP11（1=ON有虚增功能；0=OFF无虚增功能）2.2 DIP12（1=ON密码有效；0=OFF密码无效）2.3 DIP21（1=ON有掉电记忆；0=OFF 无掉电记忆）2.4 DIP22（1=ON；0=OFF）四、工作模式1、水箱水温设定范围为 30℃ - 60℃；2、即热模式2.1、根据高水位开关动作而动作，先检测水压，决定是否启动补水泵加压，此时不检测水温。

四定频水源热泵控制器规格书(格林斯潘)

三相水源热泵四定频整体式控制器规格书编号：HP(W)221-FFFF-YZIC编制：审核：批准：格林斯潘控制技术（上海）有限公司2007年12月05日目录一、总论1.1产品概述1.2执行标准1.3主要性能指标二、系统结构及变量描述2.1控制系统输入、输出接口及变量定义描述2.2控制系统框图2.3冷媒系统采样点和执行机构图示2.4拨码开关功能选择说明2.5参数查询2.6开放参数设置说明三、控制器基本运行控制综述3.1水温开关控制说明3.2冷却水电磁阀控制说明3.3热水盘管电磁阀控制说明3.4冷却水泵控制说明3.5室内风机控制说明四、机组运行控制说明4.1制冷模式运行控制4.2制热模式运行控制4.3自动模式运行控制4.4除湿模式运行控制4.5通风模式运行控制4.6定时运行控制4.7应急模式运行控制五、线控器操作说明5.1 线控器基本按键5.2 时钟及定时操作说明5.3 模式设置操作说明5.4 线控器参数查询及设置操作说明六、系统及机组保护故障处理说明6.1 保护运行故障6.2 保护停机故障6.3 通讯故障一、总论1.1 产品概述1.1.1 产品适用范围本规格书描述的控制器（系统）专用于水源热泵中央空调系统，该系统可控制四台压缩机组成的水源热泵机组，其中四台压缩机机组可根据室内机需要的能力实现分段能力控制，并适用于分体式水源热泵机组。

1.1.2 便于集中管理控制的组网控制功能该水源热泵机组控制器可通过RS232通讯接口与计算机联接，实现组网集中监控，组网台数200台水源热泵机组。

1.1.3 多样化的组合运行模式选择功能a.控制器的基本模式分为：自动、制冷、除湿、通风、制热、热水；b.通过主板拨码开关可将机组设置为单冷型、单冷＋电加热类型、单冷＋热水盘管型、热泵＋辅助电加热型、热泵＋热水盘管型、热泵型六种机型。

1.1.4 实用的时钟显示功能a.线控器有时钟功能，时钟为24小时制显示；b.遥控器有时钟功能，时钟为12小时制显示（0～12时显示AM、12～24时显示PM）。

YZ005--DH041--双系统热泵热水机控制器(485通讯和带电流保护)功能说明书V1.0

功能说明书产品名称：双系统热泵热水机控制器产品型号：YZ005—DH041版本号：V1.0一、功能描述1．1、模式控制：1．1．1 制热运行流程单循环模式：开机低水位开关检测机组水泵运行水流开关检测压缩机运行。

直热循环模式：开机水位检测机组水泵运行风机运行压缩机运行1．1．2单循环模式当低水位断开时，主机停机，当低水位开关吸合后循环水泵、压缩机、风机才允许运行。

1．1．3直热循环模式1．1．3．1 当高、中水位断开时，主机打开补水阀运行直热模式；1．1．3．2 当高水位吸合时，水箱温度≤设定温度-参数04回差设置（默认5℃）时进入循环加热，循环水泵、压缩机、风机运行，补水阀关。

1．1．4 水温控制1．1．4．1水温控制范围：28-60℃，默认50℃1．1．4．1运行控制:二．除霜运行2．1进入除霜的条件：2．1．1机组制热连续运行30分钟{参数03(10-90分钟)}后，则检测到系统1盘管温度Tp1或系统2盘管温度Tp2≤-2℃{参数01(-9--5℃)}就进入化霜；2．2退出除霜的条件：当盘管1和盘管2>12℃<参数02（5-25℃）>或除霜时间达到参数04设置时间（2-15分钟）时系统退出除霜2．3除霜动作除霜条件满足时进行下列动作：2．3．1 压机和室外风机停止运行；2．3．2 1分钟时四通阀上电；2．3．3 2分钟时压机启动;2．3．4 进入除霜时，若低水位闭合时，强制开电加热；2．3．5 水泵正常运行（若时直热模式进入除霜时，则关补水阀，开循环水泵）；2．4 当除霜退出条件满足时进行下列动作:2．4．1 当系统满足除霜退出条件后，退出除霜，最后一个压机停止运行，室外风机开始运行，2分钟后四通阀失电；2．4．2 在四通阀失电1分钟后压机1启动,再过5秒压机2启动，恢复正常制热运行；除霜指示四通阀循环水泵/压机1压机2室外风机（除霜开始）（除霜结束）2．5 强制除霜2．5．1在开机状态下，长按“定时”键5秒进入强制除霜，原来压机在开机制热时，直接开四通阀进入除霜（若原来为未开压机时，则要先开四通阀和水泵，再延时开压机）；2．5．2 在进入强制除霜后，对应系统盘管温度达到退出温度时退出，或达除霜最大时间（除霜参数04）时自动退出强制除霜；长按“定时”或按“开/关”键退出强制除霜；若是长按“定时”退出时，直接恢复制热状态；若是按“开/关”键退出时，则关机三．输出控制3．1 压机3．1．1单循环机型时，低水位闭合后且水箱（实际温度+补偿温度参数设置值）≤设定温度-回差设置温度时压机开启，低水位断开或水箱（实际温度+补偿温度参数设置值）≥设定温度时关闭。

K-80B热泵控制板规格书

广州一欧科技有限公司产品规格书名称：热泵单系统工程机控制器型号：K-80B版本：（VRE3.0）单系统热泵热水机控制器技术规格书一、概述本控制器适用于单压缩机（单相/三相），风冷，直出水或循环式、地暖空调热泵热水机组。

控制器由主板，室内操作线控器，恒温器(选配件)组成。

具有性能可靠,功能先进,用户设置灵活,外型美观保护功能齐全等特点。

二、主要技术参数1,使用条件◇运行电压：AC220V/380V±10%，50Hz±1Hz.◇运行环境温度：-20～+75℃◇储存温度：-30～+80℃◇相对湿度：0～95%RH2,温度控制精度：+-1℃3,控制器符合 GB4706.1-1998 《家用和类似用途电器的安全第一部分：通用要求》GB4706.32-1996 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB18430. 2-2001 《蒸汽压缩循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》抗干扰度符合GB4343.2-1999印刷电路板符合GB4588.1和GB4588.2的规定三、控制器主要功能1, 制热水运行、制冷水运行。

2, 可显示水箱温度及设置温度，具有查询功能(可查询盘管温度,环境温度,排气温度等)3, 掉电自动记忆各种参数，来电后可自动恢复运行4, 掉电后时钟仍然运行，省掉每次停电重新调整的烦恼5, 错峰用电功能，在24小时内可实现两段定时开关机6, 各种参数设定及修正7, 电辅助加热功能8, 密码设定9, 自动除霜功能10,强制除霜功能11，制冷功能12,超大液晶屏显示(全透液晶屏蓝底白字)13,具有完善的保护功能14,故障代码显示查询(可查询压机不开或压机停的故障原因)及键盘锁功能15,开关机均实时显示水温16,三相电缺相，逆相保护17,直出水+循环水模式与独立循环水模式选择18,电子膨胀阀自动控制19,曲轴加热控制20,防冻功能21，在没有面板（或面板损坏）的情况下，系统能自动识别并自动开机制热水四、主控板1,控制板输入低水位开关（导线或探针）中水位开关（导线或探针）高水位开关（导线或探针）高压压力开关低压压力开关水流开关水压开关冰点开关三相交流电A相,B相,C相2,控制板输出压缩机 (触点电流8A) 四通阀(触点电流8A)循环水泵(触点电流8A) 补水阀(触点电流8A)高风 (触点电流8A) 低风 (触点电流8A)曲轴加热(触点电流8A) 电热 (触点电流8A)回水 (触点电流8A) 供水 (触点电流8A) 电子膨胀阀3,控制板模拟量输入水箱温度(测量范围:0—160度)盘管温度(测量范围:-30—110度)回气温度(测量范围:-30—110度)排气温度(测量范围:0—160度)环境温度(测量范围:-30—110度)出水温度(测量范围:0—160度)回水温度(测量范围:0—160度)压缩机电流(测量范围:0—30A)五、操作面板说明1，控制面板图2，操作操作面板上电，蜂鸣器长鸣一声，显示器显示，背光微亮，此时触摸按键被锁定，触摸任何按键均无效。

WPSC232-WT5070R螺杆热泵单机空调控制器规格书(双全)

3.7. 模块地址设置......................................................................................................................13
