使用CAD怎么绘制圆弧图形
使用CAD怎么绘制圆弧图形
CAD里面圆弧的图形其实是很多的，我们经常需要来绘制这些圆弧来组成图形。
下面是店铺带来关于使用CAD怎么绘制圆弧图形的内容，希望可以让大家有所收获!
使用CAD绘制圆弧图形的方法
1.打开AutoCAD软件，在指令处输入画圆弧的指令A,也可直接点击画圆弧图标命令:
2.按回车键确认后，按命令提示用鼠标任意选择起点：
3.按命令提示用鼠标选择第二点，位置要要选好，如下图
4.接着再按命令提示用鼠标选择端点，如下图，第一个左边的圆弧即完成。
5.再依上面画圆弧的方式，在右边也画一个圆弧，大功告成。
一个类似香奈儿商标的图形就完成了。
如何使用CAD绘制圆弧
如何使用CAD绘制圆弧在CAD软件中，绘制圆弧是一项非常常见的任务。
圆弧广泛应用于工程设计、建筑设计以及其他相关领域。
下面将介绍如何在CAD软件中绘制圆弧。
首先，打开CAD软件并创建一个新的绘图文件。
你可以选择使用预设的图纸模板或自定义尺寸。
接下来，选择“绘图”工具栏上的“圆弧”工具。
该工具的图标通常显示为一段弧形。
在绘制圆弧之前，你需要确定圆弧的半径和起止点。
可以通过输入数值、拖动鼠标或使用其他测量工具来确定圆弧的属性。
一种常用的绘制圆弧的方法是通过输入圆心、起始点和端点的坐标来绘制。
在CAD软件的命令行中输入“ARC”命令，然后按照提示输入相应的坐标值。
例如，输入“C”表示输入圆心坐标，输入“S”表示输入起始点坐标，输入“E”表示输入端点坐标。
如果你知道圆弧的半径，可以使用“R”参数来输入圆弧的半径。
输入“R”后，按照提示输入半径值即可。
除了半径和坐标，你还可以使用其他参数来控制圆弧的属性。
例如，你可以使用“<”或“>”来指定圆弧的起始方向。
使用“θ”参数可以指定圆弧的角度。
在输入完所有参数后，按下“Enter”键确认绘制。
CAD软件将根据你提供的参数绘制出对应的圆弧。
另一种常用的绘制圆弧的方法是通过使用圆心、半径和角度来绘制。
也可以在命令行中输入“ARC”命令，然后按照提示输入相应的参数。
例如，输入“C”表示输入圆心坐标，输入“R”表示输入半径，输入“A”表示输入圆弧的角度。
在输入完所有参数后，按下“Enter”键确认绘制。
CAD软件将根据你提供的参数绘制出对应的圆弧。
如果你需要绘制一系列连接的圆弧，可以使用“FILLET”命令。
该命令可以将两个特定的对象相接，并以圆弧的形式连接它们。
在CAD软件的命令行中输入“FILLET”命令，然后按照提示选择需要连接的对象。
输入“R”后，按照提示输入圆弧的半径。
CAD软件将自动绘制出对应的连接圆弧。
当绘制多个圆弧时，你可以使用“COPY”命令来复制已绘制的圆弧。
如何在CAD中创建齿轮模型
如何在CAD中创建齿轮模型在CAD软件中创建齿轮模型是一项常见但关键的任务。
下面将为您介绍一种简单而有效的方法，以帮助您高效地完成这项工作。
步骤1：确定齿轮的参数首先，您需要确定齿轮的几何参数，例如齿轮的模数、齿数、压力角等。
这些参数将决定齿轮的几何形状和正弦曲线的生成。
步骤2：创建齿轮轮廓在CAD软件中，使用绘图工具，例如线段、圆弧等工具，根据确定的参数绘制齿轮的轮廓。
您可以使用齿数和模数计算出每个齿的宽度和间距，并相应地绘制每个齿与轴的连接。
步骤3：生成齿轮的正弦曲线在齿轮的每个齿上，正弦曲线是生成齿形的关键。
您可以使用数学函数或插件来生成这些曲线。
根据确定的参数，计算每个齿上的正弦曲线的控制点，并在CAD软件中绘制这些曲线。
步骤4：复制和粘贴齿轮齿形在CAD软件中，复制一个齿形并将其粘贴到其他齿的位置可以帮助您更快地完成齿轮的绘制工作。
根据确定的齿数和齿距，连续复制和粘贴齿形，直到绘制完成整个齿轮的所有齿。
步骤5：修整齿轮的边缘在CAD软件中修整齿轮的边缘是非常重要的，这将使齿轮看起来更加真实并提高其应用效果。
您可以使用修剪或延伸工具来修整齿轮齿形的边缘，使其光滑而连续。
步骤6：添加孔和轴在齿轮的中央位置，根据齿轮的直径和孔的尺寸，在CAD中绘制一个孔。
这个孔是用来安装齿轮的轴。
确保孔的位置和尺寸与实际应用需求相符合。
步骤7：渲染和预览齿轮模型在完成齿轮的建模后，您可以使用CAD软件内置的渲染工具或插件将齿轮模型进行渲染，以获得更加逼真的效果。
您还可以应用材质和纹理来增加齿轮的视觉品质。
步骤8：保存和导出齿轮模型一旦完成齿轮的建模和渲染，将模型保存为合适的CAD文件格式，以便后续编辑和导入其他工程项目中。
以上是使用CAD软件创建齿轮模型的主要步骤。
请注意，这只是一个简单的教程，具体的步骤可能因软件版本和个人偏好而有所差异。
但是，这个教程提供了一个基本的框架，可以帮助您快速入门并掌握齿轮建模的基本技巧。
如何在CAD中绘制齿轮
如何在CAD中绘制齿轮齿轮是机械传动中常见的元件，其主要用途是在旋转或轴向平移的机械装置中传递动力、扭矩和转速。
在CAD软件中绘制齿轮可以帮助工程师和设计师更好地进行机械设计、装配和分析。
本文将介绍如何在CAD软件中绘制齿轮的方法和一些常用的绘制技巧。
首先，在CAD软件中打开一个新的绘图文件，并选择一个合适的坐标系。
根据齿轮的要求，我们可以根据实际需要选择一个适当的坐标系，比如直角坐标系或极坐标系。
接下来，确定齿轮的基本参数，包括齿数、模数、压力角等。
齿数是指齿轮上的齿的数量，模数是指齿轮齿距与齿数的比值，压力角是指齿轮齿廓与齿轮轴线之间的夹角。
根据齿轮的基本参数，我们可以开始绘制齿轮的轮廓。
首先，绘制一个与齿轮的外接圆相等的圆。
然后，根据齿数在这个圆周上均匀划分出相应数量的等分点。
接下来，将这些等分点连接起来，可以得到齿轮的齿廓。
具体的连接方式可以根据不同的需求选择，比如直线连接或圆弧连接。
然后，根据齿轮的模数和压力角，可以确定齿轮的齿廓。
根据齿轮齿廓的类型和设计要求，可以选择不同的方法进行绘制，比如直线绘制法、圆弧绘制法或渐开线绘制法。
除了齿轮的齿廓，还需要绘制齿轮的中心孔和轴孔。
中心孔是用于将齿轮安装在轴上的孔，轴孔是用于连接齿轮和轴的孔。
在绘制齿轮的过程中，还需要注意一些绘制技巧。
首先，绘制齿轮的轮廓时，可以使用CAD软件提供的基本绘图工具，比如直线工具、圆工具和圆弧工具。
其次，可以使用CAD软件提供的绘图命令，比如旋转命令和镜像命令，来进行快速和准确的绘制。
此外，还可以使用CAD软件提供的捕捉功能，比如点捕捉和对象捕捉，来辅助绘制。
最后，完成齿轮的绘制后，可以对齿轮进行编辑和修整。
比如，可以调整齿轮的齿廓和齿距，以满足实际需求。
此外，可以进行齿轮的分析和仿真，来验证齿轮的设计和性能。
总之，在CAD软件中绘制齿轮需要掌握一定的绘图技巧和操作方法。
通过合理选择坐标系、确定基本参数、绘制齿廓、绘制孔和修整齿轮，可以实现高质量的齿轮绘制。

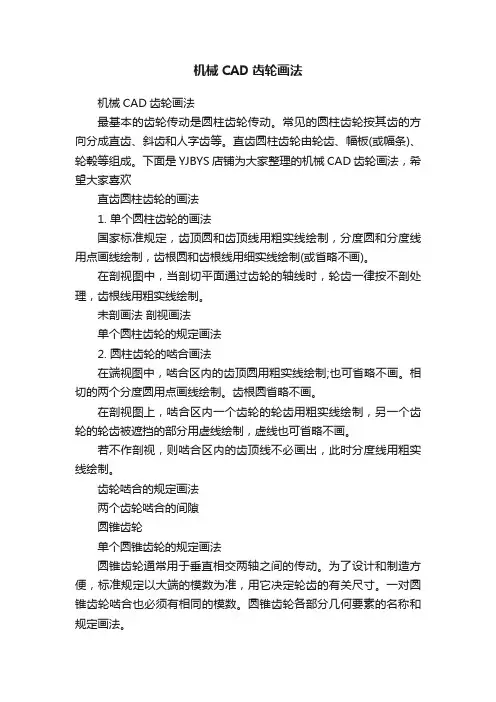

机械CAD齿轮画法
机械CAD齿轮画法机械CAD齿轮画法最基本的齿轮传动是圆柱齿轮传动。
常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。
直齿圆柱齿轮由轮齿、幅板(或幅条)、轮毂等组成。
下面是YJBYS店铺为大家整理的机械CAD齿轮画法，希望大家喜欢直齿圆柱齿轮的画法1. 单个圆柱齿轮的画法国家标准规定，齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点画线绘制，齿根圆和齿根线用细实线绘制(或省略不画)。
在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理，齿根线用粗实线绘制。
未剖画法剖视画法单个圆柱齿轮的规定画法2. 圆柱齿轮的啮合画法在端视图中，啮合区内的齿顶圆用粗实线绘制;也可省略不画。
相切的两个分度圆用点画线绘制。
齿根圆省略不画。
在剖视图上，啮合区内一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，虚线也可省略不画。
若不作剖视，则啮合区内的齿顶线不必画出，此时分度线用粗实线绘制。
齿轮啮合的规定画法两个齿轮啮合的间隙圆锥齿轮单个圆锥齿轮的规定画法圆锥齿轮通常用于垂直相交两轴之间的传动。
为了设计和制造方便，标准规定以大端的模数为准，用它决定轮齿的有关尺寸。
一对圆锥齿轮啮合也必须有相同的模数。
圆锥齿轮各部分几何要素的名称和规定画法。
圆锥齿轮各部分几何要素的尺寸，也都与模数m、齿数z及分度圆锥角δ有关。
其计算公式：齿顶高ha=m，齿根高hf=1.2m，齿高h=2.2m;分度圆直径d=mz，齿顶圆直径da=m(z+2cosδ)，齿根圆直径df=m(z-2.4cosδ)。
单个圆锥齿轮的画图步骤圆锥齿轮的规定画法一般用主、左两个视图表示，主视图画成剖视图，在投影为圆的左视图中，用粗实线表示齿轮大端和小端的齿顶圆，用点画线表示大端的分度圆，不画齿根圆。
单个圆锥齿轮的画图步骤：圆锥齿轮的啮合画法圆锥齿轮的啮合画法：主视图画成剖视图，对于标准齿轮来说，由于两齿轮的分度圆锥面相切，因此，其分度线重合，画成点画线;在啮合区内，应将其中一个齿轮的齿顶线画成粗实线，而将另一个齿轮的齿顶线画成虚线或省略不画。
cad如何画标准齿轮
cad如何画标准齿轮
在CAD软件中画标准齿轮是机械设计中的重要一环，正确的绘制标准齿轮可以保证机械设备的正常运转。
下面我将介绍如何在CAD软件中画标准齿轮。
首先，打开CAD软件，选择“新建”开始一个新的绘图文件。
然后选择“2D 绘图”模式，这将使我们能够在平面上绘制标准齿轮的轮廓。
接下来，我们需要绘制齿轮的基本轮廓。
首先绘制一个圆，这个圆的直径将决定齿轮的大小。
然后在圆的周围绘制齿轮的齿数，确保它们均匀分布在圆周上。
这样就完成了齿轮的基本轮廓。
接着，我们需要绘制齿轮的齿形。
在CAD软件中，可以使用“偏移”命令来创建齿轮的齿形。
选择齿轮的基本轮廓，然后输入齿距和齿形参数，CAD软件将会自动创建齿轮的齿形。
在绘制齿轮的齿形之后，我们需要绘制齿轮的孔和键槽。
这些是用于连接齿轮的重要部分，需要确保它们的尺寸和位置准确无误。
最后，我们需要添加齿轮的标注和尺寸。
在CAD软件中，可以使用“标注”命令来添加齿轮的标注和尺寸，确保它们清晰可见，并且符合标准要求。
通过以上步骤，我们就完成了在CAD软件中画标准齿轮的过程。
在实际绘制中，需要根据具体的齿轮标准和要求进行调整和修改，确保绘制出的齿轮符合设计要求。
总之，正确的绘制标准齿轮对于机械设计来说至关重要。
在CAD软件中，我们可以通过一系列的步骤来完成齿轮的绘制，包括绘制基本轮廓、绘制齿形、绘制孔和键槽，以及添加标注和尺寸。
只有确保每一个步骤都准确无误，才能绘制出符合标准要求的齿轮。
希望以上内容能对大家有所帮助，谢谢！。
cad画齿轮教程
cad画齿轮教程当代设计软件的发展和普及，使得CAD（计算机辅助设计）成为工业设计师的得力助手。
在CAD中，齿轮是一种常见的设计元素，广泛用于机械和自动化设备中。
本文将为您介绍CAD绘制齿轮的基本步骤和技巧，希望能够帮助到初学者。
第一步，建立基本几何形状。
在CAD软件中，选择适合的绘图工具（如线条、矩形、圆形等），开始绘制齿轮的基本形状。
通常情况下，齿轮是一个圆形，可以用圆形工具勾勒出来。
根据实际要求，确定齿轮的直径和厚度，并在绘图板上绘制出来。
第二步，确定齿轮的齿数和模数。
齿数和模数是影响齿轮设计的两个重要因素。
齿数表示齿轮上的齿的数量，模数表示齿轮的齿高和齿宽之比，是一个关键的几何参数。
在CAD软件中，可以通过齿轮的直径和模数来确定齿数。
根据需要，可以调整齿轮的齿数和模数，以满足设计要求。
第三步，绘制齿轮的齿形。
齿形是齿轮设计的核心内容，决定了齿轮的传动性能和工作效率。
在CAD软件中，可以使用工具，如插入文本、插入形状等，绘制齿轮的齿形。
常见的齿形有直齿、斜齿、渐开线齿等，根据实际需要选择合适的齿形，并在绘图板上进行绘制。
第四步，修正齿形和优化齿轮的设计。
在绘制齿轮的过程中，可能会遇到一些问题，如齿轮齿形不对称、齿宽不均等。
可以利用CAD软件的工具，进行齿轮的修正和优化。
通过调整齿形参数，如齿高、齿宽等，可以实现齿轮设计的合理化和优化，提高齿轮的工作效率和传动性能。
第五步，添加其他细节和装饰。
在完成基本齿形绘制后，可以继续添加一些其他的细节和装饰，使齿轮设计更加完善和精美。
例如，可以在齿轮上绘制齿轮的法向、轴向等标记，并加以注释解释，便于别人理解和使用。
此外，还可以根据需要添加齿轮的孔和轴承等部件。
第六步，完成设计并进行检查。
在绘制齿轮的过程中，要注意检查绘图的准确性和合理性。
通过CAD软件的辅助工具和功能，可以对设计进行检查和修正。
例如，可以检查齿轮的尺寸、间隙、形状等是否符合设计要求，并进行调整和修正。
CAD中绘制与编辑圆弧的方法
CAD中绘制与编辑圆弧的方法在CAD软件中，绘制和编辑圆弧是设计中常用的技巧之一。
圆弧的绘制方式多种多样，下面将介绍几种常用的方法。
首先是通过命令绘制圆弧。
在CAD软件中，可以使用“圆弧”命令来绘制圆弧。
使用该命令的步骤如下：1. 打开CAD软件并选择适当的绘图模板。
2. 输入“圆弧”命令或者在工具栏上找到对应的图标。
3. 在绘图界面上，选择合适的起点、端点和半径，确定圆弧的位置和大小。
4. 按照提示输入绘制圆弧的角度，或者选择圆心角和半径，直接绘制整个圆弧。
5. 按下ENTER键或者鼠标右键完成圆弧的绘制。
其次是通过编辑命令调整圆弧的大小和位置。
在CAD软件中，可以使用“移动”和“缩放”命令来编辑圆弧。
使用这些命令的步骤如下：1. 选中待编辑的圆弧。
2. 输入“移动”或者“缩放”命令，或者在工具栏上找到对应的图标。
3. 根据需要选择合适的选项，调整圆弧的位置、大小和比例。
4. 按下ENTER键或者鼠标右键完成圆弧的编辑。
另外，在CAD软件中，还可以使用“修剪”和“延伸”命令来编辑圆弧。
这两个命令可以用来截取、伸展和连接圆弧。
使用这些命令的步骤如下：1. 选中需要编辑的圆弧和继续绘制的对象。
2. 输入“修剪”或者“延伸”命令，或者在工具栏上找到对应的图标。
3. 选择待修剪或延伸的对象，调整圆弧的形状和长度。
4. 按下ENTER键或者鼠标右键完成圆弧的编辑。
最后是通过辅助对象来绘制圆弧。
在CAD软件中，可以使用辅助线或者圆心角和半径来绘制圆弧。
使用这种方法的步骤如下：1. 在绘图界面上，绘制合适的辅助线或者选择合适的圆心和半径。
2. 输入“圆弧”命令或者在工具栏上找到对应的图标。
3. 根据辅助线或者圆心角和半径来绘制圆弧的位置和大小。
4. 按照提示输入绘制圆弧的角度，或者选择合适的选项来绘制圆弧。
5. 按下ENTER键或者鼠标右键完成圆弧的绘制。
综上所述，绘制和编辑圆弧是CAD软件中常用的技巧之一。
齿轮图纸cad图纸
齿轮图纸cad图纸齿轮图纸CAD图纸摘要本文档介绍了齿轮图纸CAD图纸的设计和制作过程。
齿轮是机械传动中常用的零件，它们以其精确的齿形来实现输入电机的旋转运动转变成输出轴的旋转运动。
本文详细讲解了齿轮图纸CAD图纸的绘制步骤和技术要点，以便读者能够了解如何使用CAD软件来制作齿轮的图纸。
1. 引言齿轮作为机械传动中常用的零件，广泛应用于各个领域，如汽车、航空航天、机械工程等。
制作齿轮图纸CAD图纸是进行齿轮加工和生产的重要步骤。
CAD软件提供了强大的绘图和设计工具，能够快速精确地绘制出复杂的齿轮图纸。
2. 齿轮图纸CAD图纸的绘制步骤下面是齿轮图纸CAD图纸的绘制步骤：步骤1：确定齿轮的参数首先，需要确定齿轮的类型和尺寸。
常见的齿轮类型有直齿轮、斜齿轮、蜗杆齿轮等。
齿轮的尺寸包括模数、齿数、齿宽等。
步骤2：绘制齿轮的几何形状使用CAD软件绘制齿轮的几何形状。
可以通过绘制齿轮的基准圆、圆周、齿廓等几何元素来描述齿轮的形状。
步骤3：添加齿轮齿廓绘制齿轮的齿廓是制作齿轮图纸CAD图纸的重要步骤。
可以通过绘制齿廓的描点和线段来实现。
步骤4：添加齿轮齿数根据齿轮的类型和尺寸，在几何形状的基础上添加齿轮的齿数。
可以使用CAD软件提供的齿数生成工具来快速添加齿数。
步骤5：绘制齿轮的孔和轴孔根据齿轮的使用要求，绘制齿轮的孔和轴孔。
可以使用CAD软件提供的工具绘制准确的孔和轴孔。
步骤6：添加标注和尺寸在绘制齿轮图纸CAD图纸时，需要添加标注和尺寸，以便制造和检查齿轮。
可以使用CAD软件提供的标注和尺寸工具来添加标注和尺寸。
3. 齿轮图纸CAD图纸的技术要点在制作齿轮图纸CAD图纸时，需要注意以下技术要点：要点1：准确的尺寸和标注齿轮图纸CAD图纸需要准确地标注出齿轮的尺寸和标注，以确保制造的齿轮达到设计要求。
要点2：合理的齿廓设计齿轮的齿廓设计直接影响齿轮的传动性能，需要合理选择齿轮的齿廓形状和齿数。
要点3：光滑的轴孔设计齿轮的轴孔需要设计为光滑的形状，以确保齿轮的安装和使用。
cad齿轮画法如何画齿轮【精选】
cad 齿轮画法如何画齿轮打开AutoCAD1. 运用直线（line ）命令,绘制两条相交直线2. 以两条直线的交点为圆心，150为半径绘制一个圆以上个圆的圆心为圆心，125为半径绘制一个圆以上个圆的圆心为圆心，115为半径绘制一个圆以上个圆的圆心为圆心，105为半径绘制一个圆以上个圆的圆心为圆心，75为半径绘制一个圆以上个圆的圆心为圆心，45为半径绘制一个圆以上个圆的圆心为圆心，29为半径绘制一个圆）3. 以垂直的直线与半径为75圆的交点为圆心，17.5为半径绘制一个圆将半径为17.5的圆以两条相交直线的交点为阵列的中心点阵列6个，并删除半径为75的圆,4. 以半径为150的圆和水平线的左交点为第一点画一条与水平线成15角的线以半径为150的圆和水平线的左交点为第一点画一条与水平线成-15角的线并修剪掉多余的线结果如下图5. 将组成齿形的三部分（两段线和一小段弧）以两相交直线的交点为阵列的中心点,阵列22个,并 修剪掉多余的弧线。
如下图每次确1部每季度当作为”、三）开展“四系区县X X 局者给党员干部教育实施方案 简称“两学合格党员”党章党制6. 绘制键槽：使用偏移命令（offset ），偏移距离为10，将垂直的直线向左侧、右侧各偏移一条使用偏移命令（offset ），偏移距离为35，将水平的直线向上偏移一条删除水平和垂直的中心直线。
运用修剪命令（trim ），修剪出键槽的形状,如下图7. 以齿轮的中心为圆心，再绘制一个125为半径的圆。
8. 使用面域（region ），选择所有的对象，将所绘制的图形生成12个面域。
9. 在任意一工具栏上右击，打开着色、实体、实体编辑、视图等工具条10.运用实体编辑工具条上的“差集”（subtract ）命令，用半径为150的圆生成的面域减学习内主义立场怀、务实思想位一体”总体布内涵和要求。
要着重学发展、和谐发展。
（三要求，坚持以知促行、知行合有品行，讲奉献、有作为的合格念时时处处体现为行动的力量；坚定策看齐，认真贯彻省委、市委决策部署，员永远是劳动人民的普通一员，密切联系群众敬畏、手握戒尺，廉洁从政、从严治家，带头弘扬拒腐防变的防线；始终保持干事创业、开拓进取的精豁得出，在X X 事业“十三五”规划开局起步、“决胜全面中奋发有为、建功立业。
利用CAD软件进行齿轮传动设计的步骤
利用CAD软件进行齿轮传动设计的步骤齿轮传动是一种常见的机械传动方式，广泛应用于各种机械设备中。
利用计算机辅助设计（CAD）软件进行齿轮传动设计可以提高设计的精度和效率。
下面，我们就来介绍一下利用CAD软件进行齿轮传动设计的步骤。
步骤一：建立齿轮的几何参数通过CAD软件新建一个零件文件，选择适当的坐标系建立齿轮的几何参数。
齿轮的几何参数包括齿数、模数、齿轮宽度、压力角等。
根据设计要求和实际需求，确定齿轮的几何参数，然后用CAD软件绘制齿轮的外形。
步骤二：绘制齿轮的轮廓利用CAD软件提供的绘图功能，用标准齿轮轮廓进行绘制。
选择绘制齿轮的齿廓形状，比如采用直齿、斜齿还是渐开线齿廓等。
按照齿轮几何参数和所选择的齿廓形状，用CAD软件绘制齿轮的轮廓。
步骤三：生成齿轮的三维模型通过CAD软件提供的三维建模功能，利用齿轮的轮廓生成齿轮的三维模型。
将齿轮的轮廓拉伸成一定的高度，形成齿轮的齿面。
可以选择使用CAD软件的旋转、拉伸或公差功能，根据设计要求对齿面进行调整和修正。
步骤四：进行齿轮的装配如果需要设计齿轮的传动系统，可以利用CAD软件的装配功能进行齿轮间的装配。
根据实际情况，选择合适的装配方式，将齿轮按照要求进行装配，形成齿轮传动系统。
可以通过CAD软件的装配分析功能，对装配后的齿轮进行检查和分析，确保装配的正确性和可靠性。
步骤五：进行齿轮的运动分析通过CAD软件提供的运动分析功能，对齿轮传动系统进行动态仿真分析。
可以输入齿轮的运动参数，比如转速、转向等，进行齿轮传动系统的运动分析和性能评估。
根据运动分析的结果，优化齿轮设计，提高传动效率和稳定性。
步骤六：进行齿轮的强度计算利用CAD软件提供的强度计算功能，对齿轮的强度进行计算和评估。
根据齿轮的材料、几何参数和工作条件，进行强度计算和分析，确保齿轮在工作过程中的安全可靠性。
根据强度计算的结果，进行必要的强度优化和改进。
总结：利用CAD软件进行齿轮传动设计的步骤主要包括建立齿轮的几何参数、绘制齿轮的轮廓、生成齿轮的三维模型、进行齿轮的装配、进行齿轮的运动分析和进行齿轮的强度计算。
AutoCAD画圆弧的方法
AutoCAD画圆弧的方法
AutoCAD绘制圆弧的命令是arc，激活圆弧命令arc的方法有很多种哪种更适合你呢。
店铺整理了相关的'内容，欢迎欣赏与借鉴。
方法一：
在AutoCAD下方命令栏中，输入快捷键a,再按空格键，再在屏幕上分别点击3个点，圆弧就画好了。
方法二：
在绘图工具上点击圆弧按钮，命令再输入C圆心，点击起点，再点端点，也可以画出想要的圆弧（如下图）
注明：操作时可以按命令提示操作，操作过的步骤也有显示。
（如下图）
总结：AutoCAD的命令操作一般都有2种操作方法。
一、点击工具上面的命令按钮，再按命令提示操作。
二、输入工具命令快捷键，再按命令提示操作。
【AutoCAD画圆弧的方法】。
浩辰cad如何准确的绘制齿轮
浩辰cad如何准确的绘制齿轮
机械生产和运用中肯定离不开齿轮，它不仅可以传递力矩，还可以做成减速器等，那么对于复杂的齿轮在机械中该如何绘制呢?除了常规方法外，浩辰机械却提供了不一样的绘制方法!
浩辰cad如何快速的准确的绘制齿轮
一般绘制传动齿轮的方法如下：
1按齿轮结构绘制我们知道齿轮一般由齿顶圆、齿根圆、齿高，分度圆等组成，那么在齿轮的主视图中，我们就得按照要求将上述对象一一绘制出来如图一所示
图一
2根据齿轮已绘制部分绘制出左视图我们知道视图之间的对应关系，当我们在主视图中绘制出齿轮各要素后，参照对应关系，绘制出齿轮左视图，并倒角操作如图二所示
图二
浩辰机械软件对各类齿轮标注快速的绘制如以下步骤：
1在机械设计中调出齿轮设计浩辰机械设计软件包含了弹簧的设计、轴类设计、当然也包括齿轮的设计，打开齿轮设计功能如图三所示
图三
2在齿轮对话框中进行设计在图文并茂的对话框中不仅提供了丰富的齿轮样式，而且对齿轮结构组成数据都可以完全自定义的填写如图四所示
图四
3齿轮多视图的绘制设计师可以根据自己需求，选择齿轮的多种视图样式，软件提供了例如侧视图、主视图的剖切等而且在完成视图选择同时也可以确定尺寸是否进行标注，最终绘制出自己所需要的齿轮，如图五所示
图五
总之，浩辰机械软件提供了既丰富的齿轮绘制，可以完全满足了
设计师自己设计的需求，所以欢迎大家来使用!还有方便的cad快捷键供您使用。
AutoCAD机械绘图实例 齿轮
影(P)/边(E)/放弃(U)]：(用鼠标选择要修剪的对象)
选择要修剪的对象，或按住(Shift)键选择要延伸的对象，或[投
影(P)/边(E)/放弃(U)]：
结果如图30-16所示。
18.绘制中心线直线
将“中心线”层设置为当前层。 利用line命令和circle命令绘制中心线，其中圆形中心线的半径 为102.结果如图 30-17所示，
命令：rotate(或者单击“修改”工具栏中的 按钮) UCS当前的正角方向： ANGDIR=逆时针ANGBASE=0 选择对象：(选择上一步得到的线段) 选择对象： 指定基点：(选择圆心) 指定旋转角度或 [参照(R)]:2.25 结果如图30-11 所示。
13. 倒圆角
命令：fillet(或者单击“修改”工具栏中的 按钮) 当前设置：模式=修剪，半径=0.0000 选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]：r 指定圆角半径<0.0000>:32 选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]：(选择 样条曲线) 选择第二个对象：(选择半径为162的圆) 结果如图30-12所示。
AutoCAD机械绘图
实例30 齿 轮
引入
前面我们学习了AutoCAD的图层命令，直线命令，偏 移命令，图案填充命令，以及倒角命令，圆角命令, 修剪命令，删除命令，了解到命令的使用方法以及如 何实行画图。
1. CAD
掌 握 画 平 面 图 形
2. CAD
掌 握
掌 握
画 视 图
画 完 整 的
零
件
图
19.绘制圆
将“轮廓线”层设置为当前层。 利用circle命令分别绘制以大圆圆心为圆心，半径为 151、149、 54、50、47.82、44.75的圆，绘制以竖直中心线与圆形中心线 交点为圆心，半径为30的圆。结果如图30-18所示。
cad画齿轮
cad画齿轮CAD绘制齿轮的简介及步骤概述CAD（计算机辅助设计）是近年来广泛应用于工程设计领域的一种技术。
它可以帮助工程师在虚拟环境中制作3D模型，并进行精确的设计、分析和优化。
在机械设计中，CAD可以用于绘制各种零件，其中齿轮是一个常见且重要的机械元件。
本文将介绍如何使用CAD 软件来绘制齿轮并探讨一些基本步骤。
步骤一：选择CAD软件并创建新文件首先，需要选择适合齿轮绘制的CAD软件，例如AutoCAD、SolidWorks、CATIA等。
在这个例子中，我们将使用SolidWorks 进行演示。
打开SolidWorks并创建一个新的零件文件。
选择“新建”并选择“零件”。
步骤二：创建基础几何形状在绘制齿轮之前，我们需要创建一些基础几何形状，例如圆和方形。
这些形状将作为齿轮绘制的基础。
通过选择“绘制”工具栏上的“圆”工具，绘制一个合适大小的圆形。
圆的直径应该与齿轮的外径相对应。
使用“线”工具，将圆形上的点与圆心连接起来，形成一条直线。
这将作为齿轮的轴。
接下来，使用“长方形”工具在圆的外围绘制一个长方形。
长方形的大小应适应齿轮的宽度。
步骤三：绘制齿条在绘制齿轮之前，需要先绘制齿轮的齿条。
齿条的数量和参数根据具体需求而定。
使用“绘制”工具栏上的“直线”工具绘制一条与圆的直径垂直的线条。
这将是齿条的根部。
然后，通过选择“修剪”工具修剪这条线，使其与圆相交。
接下来，使用“复制”工具在齿条根部创建一条水平线，其长度与齿轮的宽度相当。
然后，选择“圆弧”工具绘制一个与齿条根部相切、半径合适的圆弧。
这将是齿轮的齿形。
重复上述步骤，在齿条根部的两侧绘制一对齿条和齿形，直到齿轮周围完成所需的齿条数目。
步骤四：创建齿轮齿条完成后，我们可以通过将其复制和排列创建完整的齿轮。
首先，使用“复制”工具选择一个齿条和齿形，并将其复制到齿轮的下一位置。
使用“偏移”工具在齿轮和齿形之间创建一个适当的间隙。
然后，选择“阵列”工具以更快的方式复制和排列齿条。
使用cad画齿轮的方法教程
使用cad画齿轮的方法教程
一般绘制机械图时需要画一些齿轮，其实不难，下面由店铺告诉大家如何使用cad画齿轮的教程，快跟我一起来学习吧。
使用cad画齿轮的教程的方法
首先绘制图框浩辰CAD机械软件提供了我们在机械设计行业常用的GB图框，也可以自定义图框，依据我们绘制的零件图纸的大小选择我们需要图幅大小、标题栏、附加栏、代号栏等等的格式。
接着进行定制图层文字样式和标注样式
1、图层定制：依据我们绘制零件图纸中用到的线形、线宽、颜色等，定制我们需要的图层，当然使用浩辰CAD机械软件时，自带了绘图时常用的图层。
2、文字样式和标注样式定制：
依据我们绘制零件图纸需要的字体、比例、角度和标注形式、精度等定制图纸中使用的文字样式和标注样式。
齿轮零件绘制
图框、图层、文字样式和标注样式等定制完成之后进行我们正式的零件图绘制这时可利用【浩辰机械】-机械设计】里面的【齿轮设计】界面如图所示。
选择齿轮类型后出现下图对话框，可选择齿轮的模数、齿数等等一些参数后确定生成齿轮的
利用CAD中的绘图和编辑等功能绘制我们需要的图纸进行标注和技术条件的编写，标题栏、明细表等的填写，基本图纸、标注、技术条件等编写完成后进行标题栏、明细表等的填写，进行图纸编号等，这样一张齿轮的设计图纸就基本完成了。
最后，完成绘图保存归档图纸绘制完成后进行保存，选择我们想要的文件版本(如AUTO CAD 2004 .dwg)，然后进行审核错误修改等，审核通过后进行归档。
怎样使用CAD绘制圆弧图形
怎样使用CAD绘制圆弧图形
推荐文章
cad贱人工具箱使用教程热度： cad软件安装后怎样注册使用热度： cad软件安装完如何继续使用热度： cad中画楼梯平面图的方法步骤图热度： cad布局怎样使用旋转命令热度：
圆弧可以看作是圆形的边，在CAD里面圆弧的绘制方法有很多种，我们需要掌握简单的方法。
下面就让小编告诉你怎样使用CAD绘制圆弧图形的方法，一起学习吧。
使用CAD绘制圆弧图形的方法一
起点端点角度方式绘制圆弧
命令：-arc指定圆弧的起点或[圆心(C)]：(选取图中的点1)
指定圆弧的第二个点或[圆心(C)/端点(E)]：-E(输入E表示以端点方式画圆弧)
指定圆弧的端点：(选取图中的点2)
指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]：A(输入A表示以角度方式画圆弧)
指定包含角：60(表示圆弧角度为60度)
使用CAD绘制圆弧图形的方法二
默认方式绘制圆弧
命令：-arc指定圆弧的起点或[圆心(C)]：(选取图中的点1)
指定圆弧的第二个点或[圆心(C)/端点(E)]：(选取图中的点2)
指定圆弧的端点：(选取图中的点3)。
CAD中圆弧绘制方法
CAD中圆弧绘制方法CAD软件是一款广泛应用于工程设计和制图的软件。
在CAD软件中，绘制各种形状的对象是一个基本的操作技巧。
其中，绘制圆弧是经常使用的功能之一。
本文将介绍CAD软件中绘制圆弧的方法以及一些常用的技巧。
在CAD软件中，绘制圆弧可以通过多种方法实现。
最常用的方法是使用圆心、半径和起始角度来绘制圆弧。
以下是一些步骤，帮助您在CAD软件中绘制圆弧：1. 打开CAD软件并创建一个新的图纸。
2. 在CAD软件的绘图界面上，选择“绘图”或“绘制”菜单。
3. 选择“圆弧”工具，通常可以在“绘图”菜单的下拉菜单中找到。
4. 单击鼠标左键，选择圆弧的圆心位置。
5. 输入圆弧的半径值，并按下“Enter”键。
6. 输入圆弧的起始角度，可以通过直接输入数值或使用鼠标拖动来确定起始角度。
7. 输入圆弧的终止角度，同样可以通过直接输入数值或使用鼠标拖动来确定终止角度。
8. 按下“Enter”键，完成圆弧的绘制。
绘制圆弧时，还有一些其他的技巧可以帮助您更加精确地控制圆弧的形状和位置。
以下是一些常用的技巧：1. 角度单位：CAD软件通常默认使用度（°）作为角度单位。
如果需要使用其他单位，可以在输入角度时添加单位符号，例如“45°”表示45度，“3.14rad”表示3.14弧度。
2. 中心、起始和终止角度：在绘制圆弧时，可以通过点击鼠标左键来选择圆弧的圆心位置，但也可以直接输入圆心坐标。
起始和终止角度也可以通过直接输入数值来确定，这样更加精确。
3. 基于其它对象：CAD软件还可以通过选择已有的线段、圆或其他对象来绘制圆弧。
在选择圆弧工具之前，先选择一个对象，然后根据该对象绘制圆弧。
4. 圆心-起始角度-终止角度：在输入圆心、起始角度和终止角度时，也可以使用CAD软件提供的特殊命令来更快地完成输入。
例如，在选择圆心之后，可以输入“C”来指定圆弧起始角度，然后输入“E”来指定圆弧终止角度。
5. 编辑和修改：一旦绘制完成圆弧，您可以使用CAD软件提供的编辑和修改工具来调整圆弧的大小、位置和形状。
用cad画齿轮的方法步骤图
用cad画齿轮的方法步骤图有时候画机械图，需要画齿轮，cad没有画齿轮的模型，因此画起来挺费劲，画图的时候需要耐心。
那么下面小编给大家整理了关于用cad画齿轮的方法，希望大家喜欢。
标准直齿圆柱齿轮的绘制方法一、标准直齿圆柱齿轮的计算公式齿顶高ha ha=m齿根高hf hf=1.25m齿高h h=ha+hf=1.25m分度圆直径d d=mz齿顶圆直径da da=d+2ha=m(z+2)齿根圆直径df df=d-2hf=m(z-2.5)中心距a a=(d1+d2)/2=m(z1+z2)/2二、标准齿轮：相当于自由齿轮中，各参数设定为：压力角A=20，变位系数O=0，齿高系数T=1，齿顶隙系数B=0.25，过度圆弧系数=0.38三、自由齿轮：渐开线齿轮.基圆半径rb=mz/2*cos(A)齿顶圆半径rt=mz/2+m*(T+O)齿根圆半径rf=mz/2-m*(T+B-O)四、知道了标准齿轮的计算公式接下来就开始绘制图形，已知齿顶圆da=220，齿数z=20,求出模数m=10,分度圆直径d=200，基圆半径rb=93.97，齿根圆df=175，下面我们就开始绘制吧。
如图所示用cad画齿轮的方法步骤用cad画齿轮的步骤1：先画出齿顶圆、分度圆、基圆、齿根圆，打开AutoCAD软件，在命令输入C命令，画出四个圆,如图所示用cad画齿轮的步骤2：画出中心线、5条切线角度辅助线、5条切线。
切线角度a=360/(Z*2)基圆的周长=∏*187.94切线长度L=基圆的周长/(Z*2)经过计算切线角度a=9，切线长度L=17.5，如图所示用cad画齿轮的步骤3：运用样条曲线或圆弧连接切线各端点，在命令行输入A命令绘制圆弧，然后删除多余的线，如图所示用cad画齿轮的步骤4：连接分度圆的交点，镜像样条曲线或圆弧，镜像的角度=360/(Z*4)，计算出的角度为4.5，如图所示用cad画齿轮的步骤5：在命令行输入TR命令修剪掉不需要的线，如图所示用cad画齿轮的步骤6：延长样条曲线或圆弧到齿根圆，过渡圆弧半径=0.38*m,经过计算得出过渡圆弧为3.8，如图所示用cad画齿轮的步骤7：阵列渐开线，齿数为20，在命令行输入AR命令，如图所示用cad画齿轮的步骤8：修剪掉不需要的线段，在命令行输入TR 命令，如图所示用cad画齿轮的步骤9：最后进行面域REG和拉伸EXT，得到三维实体，如图所示十四、现在有许多软件已经有自动生成齿轮的功能，其实只需要计算出模数就可以绘制出来，但是有时候在没有自动生成齿轮的软件的时候，就可以自己动手画。
CAD外齿轮的画法
CAD外齿轮的画法创作步骤：1.单击“圆”按钮或者输入快捷键命令C，空格，以原点为圆心，绘制两个同心圆，半径分别为20和22,。
2.单击“直线”或输入直线命令L空格，捕捉上步绘制大圆的象限点，绘制齿轮的齿，3.单击“陈列”或输入命令AR。
使用环形陈列，数量22，填充角度360.4.单击修剪命令修剪，或输入快捷键命令TR，对图形进行修剪。
修剪完毕，使用面域对图形面域。
5.选择视图-三维视图-西南等轴测命令，转换视图，然后再单击“绘图-建模-拉伸”对所有图形进行拉伸，拉伸高度为5，6.选择修改-三维操作-差集命令，将上步拉伸后的圆柱体从外轮廓体中减去，7.单击“圆柱体”，以原点为圆心，绘制一个半径为20，高为3的圆柱体。
8.单击“移动”或快捷键命令M，将绘制好的圆柱体向上移动1，9.选择修改-三维操作-并集，对所有的实体进行并集处理。
10.选择视图-三维视图-俯视，转换视图，然后重复圆命令，以原点为圆心，绘制两个同心圆，半径分别为9和6，11.单击“直线”或快捷键L命令，捕捉圆心和半径为9的右象限点，绘制一条直线，然后再单击“偏移”或快捷键O命令，将绘制的直线向上向下各偏移2，12.再次重复直线命令，捕捉半径6的圆的上下两个象限点，绘制一条直线，然后利用偏移命令将直线向右偏移，偏移距离为7.13.绘制完毕，对偏移后的直线进行修剪。
14.选择视图-三维视图-西南等轴测，转换视图，然后利用面域命令对图形进行面域处理。
15.利用拉伸命令，拉伸刚绘制好的两个图形，拉伸高度为6.16.重复执行移动命令，将拉伸后的实体向下移动0.5，然后再单击“复制对象”将拉伸后的不规则实体复制一份。
17.重复差集处理，对上步绘制的实体进行差集处理，18.将外轮廓和内小圆柱进行并集处理。
19.再将上步并集好的图形对不规则的实体进行差集处理，20.单击“圆角”对齿轮的边沿进行圆角处理，圆角半径为0.4.21.单击视图-渲染-渲染命令。
