车成形面
车工工艺教案:车成形面和表面修饰加工
第七章车成形面和表面修饰加工第一节车成形面一、双手控制法用双手同时摇动中滑板手柄和大滑板手柄,并通过目测协调双手进退动作,使车刀走过的轨迹与所要求的手柄曲线相仿。
其特点是灵活方便不需要其他辅助工具,但需有较灵活得操作技术。
数量少或单件时,可采用。
(小滑板+中滑板或中滑板+大拖板)单球手柄L=1/2(D+D²-d²)二、成形法棱形成形刀普通成形刀1、成形刀的种类(1)普通成形刀这种成形刀与普通车刀相似。
精度要求较高可用手工刃磨,精度要求较高,可在工具磨床上刃磨;(2)棱形成形刀这种成形刀由刀头和刀杆两部分组成。
刀头的切削刃按工件的形状在工具磨床上用成形砂轮磨削;(3)圆形成形刀这种成形刀做成圆轮形,在圆轮上开有缺口,使它形成前刀面和主切削刃。
2、成形刀的选择原则三、仿形法四、用专用工具车形成面第二节表面抛光和研磨一、表面抛光1、用锉刀修光2、用砂布抛光二、研磨:研磨可以获得很高的精度和极小的表面粗糙度,还可以改善工件表面形状误差。
1、研磨的种类:研磨有手工研磨和机械研磨两种。
车床上一般是手、机结合研磨。
2、研磨的方法和工具研磨轴类工件的外圆时,可用铸铁做成研套,它的内径按工件尺寸配制。
3、研套的内表面轴向开有几条槽,研套的一面切开,借以调节尺寸。
用螺钉4、防止研套在研磨时产生转动,研套内涂研磨剂,金属夹箍1包在研套外圆上,用螺栓5、紧固以调节径向间隙。
研套和工件之间间隙不宜太大,否则会影响研磨精度。
研磨前,工件必须留0.005~0.02mm的研磨余量。
研磨时,手握研具,并沿着低速旋转的工件作均匀的轴向移动,并经常添加研磨剂,直到尺寸和表面粗糙度都符合要求为止。
三、研磨工具的材料1、研磨工具的材料:应比工件材料软,要求组织均匀,并最好有微小的针孔。
2、研具组织均匀才能保证研磨工件的表面质量。
研具又要有较好的耐磨性,以保证研磨后工件的质量和表面精度。
在表面质量要求不高的场合一般使用细砂纸打磨。
车成型面教案
车成型面教案教案标题:车成型面教案教学目标:1. 理解什么是车成型面以及其在汽车设计和制造中的重要性。
2. 掌握车成型面的基本概念和术语。
3. 学习使用CAD软件进行车成型面的设计和建模。
4. 培养学生的创新思维和团队合作能力。
教学准备:1. 计算机室或者配备有CAD软件的电脑。
2. 投影仪和屏幕,用于展示教学材料。
3. 教学材料:车成型面的示意图、CAD软件教程、实例等。
教学步骤:引入:1. 展示一张汽车外观设计图,并引导学生讨论和描述车身的曲线和曲面。
2. 引导学生思考为什么车身需要设计成不同的曲线和曲面。
理论讲解:1. 介绍车成型面的概念和定义,解释其在汽车设计和制造中的作用。
2. 解释车成型面的基本术语,如凸起、凹陷、平滑过渡等。
3. 展示并解释车成型面的示意图,帮助学生理解不同曲线和曲面的作用和效果。
实践操作:1. 学生分成小组,每个小组配备一台电脑,并安装好CAD软件。
2. 指导学生打开CAD软件,并进行基本操作的介绍和演示。
3. 引导学生使用CAD软件进行车成型面的设计和建模。
4. 每个小组设计完成后,进行展示和讨论,分享各自的设计思路和成果。
拓展应用:1. 引导学生思考如何将车成型面与其他汽车设计元素(如车灯、车窗等)进行协调和整合。
2. 鼓励学生进行创新设计,尝试设计出独特而具有美感的车成型面。
3. 组织学生进行团队合作,共同设计一款完整的汽车外观,并进行展示和评选。
总结:1. 对学生进行回顾和总结,强调车成型面在汽车设计中的重要性。
2. 鼓励学生继续学习和探索汽车设计领域,并培养他们的创新思维和团队合作能力。
教学评估:1. 观察学生在实践操作中的表现,包括对CAD软件的熟练程度和车成型面设计的准确性。
2. 对学生进行小组展示和讨论时的参与度和贡献程度进行评估。
3. 收集学生的作品,评估其设计水平和创新程度。
教学延伸:1. 鼓励学生参加相关的汽车设计比赛或展览,展示他们的设计成果。

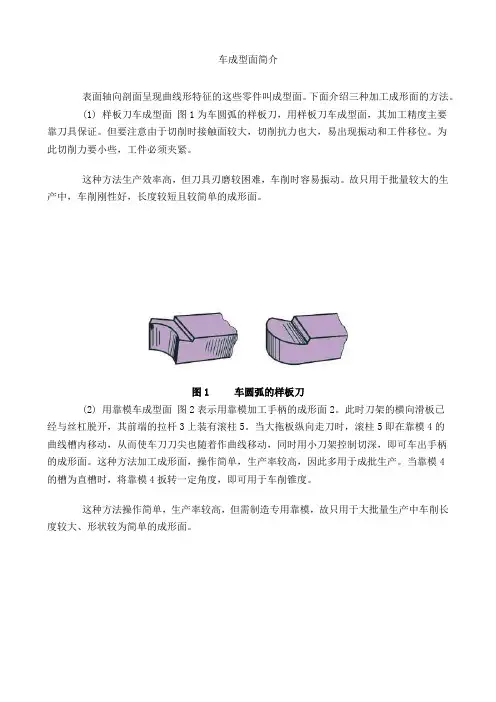

车成型面简介
车成型面简介
表面轴向剖面呈现曲线形特征的这些零件叫成型面。
下面介绍三种加工成形面的方法。
(1) 样板刀车成型面图1为车圆弧的样板刀,用样板刀车成型面,其加工精度主要
靠刀具保证。
但要注意由于切削时接触面较大,切削抗力也大,易出现振动和工件移位。
为
此切削力要小些,工件必须夹紧。
这种方法生产效率高,但刀具刃磨较困难,车削时容易振动。
故只用于批量较大的生产中,车削刚性好,长度较短且较简单的成形面。
图1 车圆弧的样板刀
(2) 用靠模车成型面图2表示用靠模加工手柄的成形面2。
此时刀架的横向滑板已
经与丝杠脱开,其前端的拉杆3上装有滚柱5。
当大拖板纵向走刀时,滚柱5即在靠模4的
曲线槽内移动,从而使车刀刀尖也随着作曲线移动,同时用小刀架控制切深,即可车出手柄
的成形面。
这种方法加工成形面,操作简单,生产率较高,因此多用于成批生产。
当靠模4
的槽为直槽时,将靠模4扳转一定角度,即可用于车削锥度。
这种方法操作简单,生产率较高,但需制造专用靠模,故只用于大批量生产中车削长度较大、形状较为简单的成形面。
图2 用靠模加工手柄的成形面
(3)手控制法车成形面单件加工成形面时,通常采用双手控制法车削成形面,即双手同时摇动小滑板手柄和中滑板手柄,并通过双手协调的动作,使刀尖走过的轨迹与所要求的成形面曲线相仿,如图3所示。
这种操作技术灵活、方便。
不需要其它辅助工具,但需要较高的技术水平。
多用于单件、小批生产。
图3 用双手控制纵、横向进给车成形面。
第四章车圆锥和成形面
§ 4-2 车圆锥的方法
3.转动小滑板法车圆锥的特点 1)适用范围广。 2)操作简便。 3)表面质量长 的工件。
§ 4-2 车圆锥的方法
三、仿形法
1、原理:
如图4—8所示。当 床鞍做纵向移时,滑块 就沿着靠模板斜面滑动, 由于中滑板与滑块是刚 性连接的,中滑板便沿 着靠模板斜面做横向进 给,车刀就合成斜进给 运动。小滑板转90°, 以代替中滑板横向进给。
图4-8
§ 4-2 车圆锥的方法
2、仿形法的特点:
1)圆锥锥度准确,生产率高。 2)圆锥表面质量好。 3)靠模调整角度范围较小。 一般适用于车削圆锥半角α /2<12°的 工件。 注意:小滑板转过90°,以代替中滑板 横向进给。
平板
量块
§ 4-3圆锥的检测
4.用途色法检验
对于标准圆锥或配合精度 要求高的圆锥件,一般使 用圆锥套规和圆锥塞规检 验。圆锥套规用于外圆 锥,圆锥塞规用于内圆锥。
圆锥套规
圆锥塞规
§ 4-3圆锥的检测
圆锥套规涂色检验步骤:
工件表面 清洁,Ra 小于3.2
(1)在工件表面顺着圆锥素线薄而均匀地泖上周向 均等的三条显示剂; (2)手握套规轻轻地套在工件上,稍加周向推力, 并将套规转动半圈; (3)取下套规,观察工件表面显示剂擦去的情况。 若三条显示剂全长擦痕均匀,圆锥表面接触良好, 说明锥度正确;若小端擦去,说明工件圆锥角小了, 否则,说明工件圆锥角大了。 圆锥塞规检验的步骤与套规相同,只是颜色涂到 塞规上。
车成形面的方法
1车工工艺学教案课题 §5、1车成形面的方法 授课日期教材分析1、成形面以及车成形面的方法2、双手控制法车成形面3、成形法车成形面学情 分析 本部分内容做为了解内容,主要掌握一种方法即双手控制法车成形面的方法教学目标了解成形面以及车成形面的方法掌握双手控制法车成形面掌握成形法车成形面重点 掌握双手控制法车成形面 难点 掌握成形法车成形面[复习]1、车圆锥报废种类2、产品报废原因3、产品报废预防措施 [新课]1、成形面(特形面)带有曲线形成的表面2、加工方法: 双手控制法、成形法、仿形法、专用工具 一、双手控制法1、定义:用右手握小滑板手柄,左手握中滑板手柄,通过双手合成运动,车出所要求的成形面。
2、方法:L=1/2(D+22d D ) L ——球状部分长度 D ——圆球直径 D ——柄部直径提问学生学生看书,并自己找出介绍2车工工艺学教案举例:车削下图所示带锥柄的单球手柄,求球状部分长度。
答: L=1/2(D+22d D -)=1/2(30+221830- =27mm二、成形法1、定义:用成形刀具对工件进行加工的方法2、成形刀的种类: 成形刀:把切削刃磨得与工件表面形状相同的车刀 (1)普通成形刀精度要求低:可用手工刃磨精度要求低:可在工具磨床上刃磨(2)棱形成形刀 这种成形刀由刀头和刀杆两部分组成,刀头的切削刃按工件形状在工具磨床上用成形砂轮磨削,可制造得很精确。
(3)圆形成形刀 做成圆轮形,在圆轮上开有缺口,使它形成前刀面和主切削刃。
H=D/2sin αPH ——主切削刃低于中心的距离D ——圆形成形刀直径 αP ——成形刀的纵向后角,一般为60——100 三、仿形法1、定义:刀具按照仿形装置进给对工件进行加工的方法2、应用:生产效率高,质量稳定,适用于成批、大量生产。
3、尾座靠模仿形 4、靠板仿形教师介绍并详细讲解了解车工工艺学教案这种方法操作方便,生产效率高,形面正确,质量稳定,但只能加工成形表面变化不大的工件。
数控车床——教学案例五车成形面
教学案例五车成形面知识目标⒈学会成型面加工工艺;⒉学会计算成型面加工的余量计算;⒊掌握成型面加工原理;技能目标⒈掌握成型面加工的机床调整方法;⒉掌握成型面加工的操作技巧;⒊掌握成型面的检测方法。
任务描述成型面,如图5-1所示,毛坯尺寸: 30×100mm,材料:45#钢,分析零件加工工艺,编写工艺卡,加工该零件。
图5-1成型面任务分析如图5-1所示,成型面材料为45钢,毛坯尺寸为 30×100mm,通过分析零件图尺寸,计算粗加工及精加工余量。
加工时,注意保证零件的同轴度。
知识准备⒈、基本原理双手控制法车成形面是成形面车削的基本方法。
1、双手控制法车成形面使用双手控制中、小滑板或者是控制中滑板与床鞍的合成运动,使刀尖的运动轨迹与零件表面素线(曲线)重合,已达到车成形面的目的。
在实际生产中由于用双手控制中、小滑板合成运动的劳动强度大,而且操作也不方便,故常采用的是用右手操纵中滑板实现刀具的横向运动(应由外向内进给);左手操纵床鞍实现刀具的纵向运动(应由工件高处向低处进给),通过这两个方向运动的合成来车削成形面。
图5-2双手控制法注意事项:⑴、本案例加工零件加工时成型面加工需要两手同时动作,控制机床实现不同方向的合成运动。
⑵、需要二次装夹,并且分为粗精加工工序,加工时要留出足够的余量。
车削成形面时要分工步进行,。
⑶、摇手柄一般用操纵中滑板(横向运动)和床鞍(纵向运动)控制实现车削。
⑷、砂布抛光。
2.成型面的车削方法成型面的车削方法,见表5-1,成型面车刀刃口是圆弧形,刀尖角α=180°。
表17-2成型面的车削方法车削方法具体要求粗车时,保证φ24、φ16、φ10及槽的尺寸,并留有精车余量。
定出R48mm和R40mm的圆弧中心位置,尺寸为49mm与17.5mm。
用小圆头车刀车φ12.5mm的定位槽。
φ16mm外圆的右端面量起,长等于5mm处并在,φ12.5mm定位槽处左右方向车出R40mm圆弧面。
19车成形面
1车床要有的足够的刚性,机床各部分的间隙要小。②切削刃要锋利和有适当的正前角。
③成形刀的切削刃要与工件的回转中心等高。 ④选用较小的走刀量和切削速度。
⑤注意正确的润滑方法。
3、技能训练 用成形法车削图5—13所示工件
(三)、仿形法 利用仿形装置控制车刀的进给运动来车削成形面的方法叫仿形法。 特点:加工质量好、劳动强度小、生产效率高。
常用方法:
1、靠模仿形法之一(见图5—14) 适用范围:有色金属及精加工的成形面零件。
2、靠模仿形法之二(见图5—15) 特点:操作方便、生产效率高、质量稳定可靠。 适用范围:加工成形面表面起伏较平稳的工件。
(四)、专用工具法
1、手动车内、外圆弧面工具(见图5—17)
2、蜗杆、蜗轮车圆弧面工具(见图5—183)
4、作业:P149页7、8。
三、训练件
1、用双手控制法车草图a单球手柄,毛坯为45钢Φ45mm×100mm的棒料。加工步骤如下:
1)根据公式L=1/2(D+√D-d及D=25m、m d=10mm计,算出L。L=1/2(25+25-10)
=24mm
2)三爪自定心卡盘夹紧工件一端,留长约65mm。车左端面、倒1×45o角,车外圆φ40mm、长60mm。
3)装夹工件时,伸出长度应尺量短。
4)车削曲面时,车刀最好从曲面高处向低处送进。
5)将整个形面分成几个简单的形面逐一加工。
6-1车成型面
§6.1车成形面
一、实习教学要求
1、掌握车手柄的步骤和方法
2、按图样要求用样板进行测量
3、掌握简单的表面修光方法
二、相关工艺知识
1、成型刀具.
针对木柄锉刀把,要求学生用废旧锉刀磨出小圆头车刀及切断刀。
2、车削方法
1〉双手控制法:用双手同时摇动中滑板手柄和大滑板手柄,并通过目测协调双手进退动作,使车刀走过的轨迹与所要求的手柄曲线相仿。
其特点是灵活方便不需要其他辅助工具,但需有较灵活得操作技术。
2〉操作步骤:以作业图为例
(1)伸出工件长度125mm左右夹紧。
(2)车外圆432长120mm。
(3)在长度方向划线。
(以如R8段为基准37mm ,75mm,92mm并说明理由)(4)以长92mm处用圆头刀向右切入粗车R48圆弧至长75mm处。
(5)从长37mm处向左切入粗车R58圆弧并与R48圆弧相接。
(6)从长37mm处向右切入粗车R58圆弧。
(7)从R8处从左向右切入粗车R8圆头。
(8)精车R48, R58, R8圆弧。
(9)用切断刀粗精车直径25外圆。
(10)粗精车直径20外圆。
(11)用纱布抛光。
(12)切断。
一、注意事项:
1、要求培养学生目测能力和协调双手控制进的技能。
2、用纱布抛光是要注意安全。
二、示范演示:(边示范边讲解)
1、双手控制法车圆弧方法。
2、纱布抛光方法。
3、使学生看清每一步具体操作过程进一步激发学生的积极性。
车成形面与滚花
车成形面与滚花
图1-50 成形车刀法车成形面
车成形面与滚花
3. 靠模法
靠模法车成形面是利用刀尖运动轨迹与靠模形状完全相同 的方法车出成形面,如图1-51所示。靠模板安装在床身后面, 车床中拖板需与其丝杠脱开。其前端连接板上装有滚柱,当大 拖板纵向自动进给时,滚柱即沿靠模板的曲线槽移动,从而带 动中拖板和车刀做曲线走刀而车出成形面。车削前小拖板应转 90°,以便用它做横向移动,调整车刀位置并控制切深。此法 操作简单,生产率高,但需制造专用模具,适用于批量生产, 车削轴向长度长、形状简单的成形面零件。
金工实习
车成形面与滚花
1.1 车成形面
手柄、手轮、圆球等成形面可以在车床上车 削出来,成形面车削方法有以下几种。
车成形面与滚花
1. 双手操纵法
单件、小批量成形面零件,可用双手同时操纵纵向和横向手动进 给进行车削,使刀尖的运动轨迹与工件成形面母线轨迹一致,如图149所示。右手摇小拖板手柄,左手摇中拖板手柄,也可在工件对面放 一样板来对照所车工件的曲线轮廓。所用刀具为普通车刀,在车成形 面的过程中要经常用样板检查,确定应该修整哪个部位。车刀最后还 要用细的半圆锉和砂布打光。
双手操纵法不需要其他辅助工具就可车成形面,缺点是工件的精 度和表面粗糙度不高,需要较熟练的操作技术,而且生产率低。
车成形面与滚花
图1-49 双手操纵法车成形面
车成形面与滚花
2. 成形车刀法
成形车刀法车成形面是用类似工件轮廓线的成形车 刀车出所需工件的轮廓线,如图1-50所示。车刀与工件 接触面较大,易振动,应选用较低的转速和小进给量。 车床的刚度和功率应较大,成形面精度要求低,成形刀 应磨出前角。在使用成形车刀以前,应先用普通车刀把 工件车到接近成形面的形状,再用成形车刀精车。此法 生产率高,但刀具刃磨困难,故适用于批量较大、刚性 较好、轴向长度短、较简单的成形面零件的生产。
车削成形面的加工方法
车削成形面的加工方法一、概述车削成形面是机械加工中常用的一种方法,它可以通过旋转工件和刀具,来切削掉工件表面的材料,以达到所需形状和精度的目的。
本文将介绍车削成形面的加工方法。
二、设备准备车削成形面需要使用车床等设备,因此在进行加工之前需要做好以下准备:1.检查车床的各项参数是否符合要求,如主轴转速、进给速度、刀具夹持方式等。
2.安装好所需的刀具,并检查其磨损情况和刀尖是否正常。
3.确定好所需加工材料,并进行必要的预处理(如去除氧化层等)。
三、加工步骤1.确定加工方向和位置首先需要确定所需加工面的位置和方向。
在车床上设置好零点,并根据设计图纸或实际需要确定好加工起点和终点。
2.调整车床参数根据材料性质和所需精度,调整主轴转速、进给速度等参数。
同时根据刀具类型选择合适的夹持方式,并调整其位置和角度。
3.开始粗车将刀具靠近待加工面,在低速下进行粗车。
注意控制好进给速度和切削深度,以避免过度磨损刀具或损坏工件。
4.进行中间加工在粗车后,需要进行中间加工。
这一步可以根据实际需要选择多次进行,以逐步达到所需形状和精度。
在每次加工前需要根据实际情况调整好车床参数和刀具位置。
5.完成最终加工当达到所需形状和精度时,进行最终加工。
此时应根据设计图纸或实际需要调整好车床参数,并使用合适的刀具进行加工。
注意控制好进给速度和切削深度,以保证加工质量。
6.检查成品完成加工后,需要对成品进行检查。
主要包括形状、尺寸、表面质量等方面的检查。
如有问题需要及时处理。
四、注意事项1.安全第一:在使用车床等设备时要注意安全事项,如佩戴防护眼镜、手套等。
2.材料选择:不同材料对车削成形面的要求不同,在选择材料时应考虑其可机械性能和耐磨性等因素。
3.刀具选择:根据加工要求选择合适的刀具,并注意其磨损情况和刀尖是否正常。
4.车床参数调整:根据实际需要和材料性质调整车床参数,以保证加工质量。
5.加工顺序:在进行多次中间加工时,应根据实际需要选择合适的加工顺序,以达到最佳效果。
车成形面
车成形面——双手控制法车圆球一、教学目的和要求1、让学生了解成形面和加工方法。
2、车削圆球的方法(主讲双手控制法)。
3、熟练掌握双手控制法车削成形面。
二、教学重难点双手控制法车削圆球三、教学用具CA6140车床、外圆车刀、木料四、相关工艺知识1、成形面——有些机器零件表面的轴向剖面图呈曲线形,如摇手柄、圆球手柄等。
具有这些特征的表面叫做成形面,也叫特形面。
2、双手控制法原理——双手控制法中、小滑板或者是控制中滑板与床鞍的合成运动,使刀尖的运动轨迹与零件的表面素线(曲线)重合,已达到车成形面的目的。
五、教学过程:(一)导入新课来到车间,我们一定要做到:安全文明生产(学生一起回答)安全为了生产,生产必须安全。
那么我们来到车间实习要注意那些是事项呢?(学生一起回答)大家掌握的都不错,我们来读一下有咱们同学自己编的安全文明生产歌。
学生齐读:工前检查少不了,首先劳保穿戴好。
开车之间多检查,空转一会有必要。
工件工具要牢固,开车扳手要去掉。
切削速度要合理,太快太猛不可要。
测量尺寸要停机,停车变速更合理。
清理杂物不用手,专用铁钩不能少。
一人一机细操作,异常故障及时找。
加工完毕下工件,关闭电源先要做。
工件工具清点到,东西样样摆放好。
程序步骤不能乱,精细操作安全保。
既然大家能做安全文明生产,那么我们这节课就能在车间里上课了。
大家学习也有一段时间了,对于安全文明生产的注意事项都掌握的很好,那么对于车床的操作掌握的怎么样的?(学生自行回答。
)下面我们要讲的内容就可以检验大家操作车床的熟练度。
今天我们要讲的课题就是——车成形面。
(二)讲授新课一、车成形面1、成形面的定义什么叫做成形面呢?为什么车成形面就能检验你操作车床的熟练度呢?下面我们来看一下成形面的定义。
有些机器零件表面的轴向剖面图呈曲线形,如摇手柄、圆球手柄等。
具有这些特征的表面叫做成形面,也叫特形面。
(板书)在生活、成产中有哪些例子呢?让学生举例回答。
2、车削成形面的方法了解了什么是成形面,那么该如何加工呢?在车床上加工成形面时,应根据工件的表面特征精度要求和批量大小采用不同的加工方法。
车成形面和滚花
(4)较低的切削速度,一般为5~10 m/min;进给量选 择大些,一般为0.3~0.6 mm/r。
(5)应充分浇注切削液。 (6)滚花时的背向力很大,工件必须装夹牢靠。
模块五 滚花和车成形面
一、准备工作
1.工件毛坯
毛坯尺寸:φ42 mm×72 mm;材料:45钢;1件。
常见成形面工件如下图所示。
手柄 a)单球手柄 b)三球手柄 c)摇手柄
模块五 滚花和车成形面
一、车成形面的方法
1. 双手控制法
(1)用双手控制中小滑板或 者控制中滑板与床鞍的合成运动, 使刀尖的运动轨迹与所加工工件表 面素线(曲线)重合,以实现车成 形面目的的方法称为双手控制法。
特点:灵活、简便,但需操 作者具有较高的操作水平。
4.车圆球
1.用锉刀修整球面 2.用砂布抛光球面
模块五 滚花和车成形面
1. 用双手控制法车成形面时,双手配合应协调。 2. 车成形面时,车刀一般应从曲面高处向低处进给 。为了提高工件的刚度,应先车离卡盘远的曲面段,后 车离卡盘近的曲面段。 3. 用锉刀修整弧面时,锉刀应绕弧面运动。 4. 用锉刀修整工件时,车床导轨面上应垫有防护板 或防护纸,以防止散落在床面上的锉屑损伤导轨。
1.调头加铜皮夹持滚花表面,找正并夹紧 2. 车端面,保证总长70mm
3. 精车和外圆φ30mm×30mm至要求
4. 倒角C1两处
模块五 滚花和车成形面
1. 滚花前工件的表面粗糙度Ra值应为12.5µm。
2. 在滚压过程中,绝对不能用手或棉纱去接触滚压 表面,以防止手指被卷入。
3. 浇注切削液或清除切屑时,应避免毛刷接触工件 与滚轮的咬合处,以防止毛刺被卷入。
车成形面与滚花
机械制造实训教程
• 靠模法车成形面。它是利用刀尖的运动轨迹与靠模(板和 槽)的形状完全相同的方法车出成形面。
• 图所示为加工手柄的成形面。
2.车成形面所用的车刀
• 用普通车刀车成形面时:
• 粗车车刀是圆弧车刀,主切削刃是圆弧刃,半径应小于成形 面的圆弧半径,所以圆弧刃上各点的偏角点是变化的。后 刀面也是圆弧面,主切削刃上各点后角不宜磨成相等,一 般αo=6°~12°。由于切削刃是弧刃,切削时接触面积 大,易产生振动,所以要磨出一定的前角,一般αo= 10°~15°,以改善切削条件。
• 各种工具和机械零件的手握部分,为了便于握持,防止打 滑和美观,常常在表面上滚压出各种不同的花纹。这些花 纹一般都是在车床上用滚花刀滚压而成的。
• 滚花的实质是用滚花刀对工件表面挤压,使其表面产生塑 性变形而成为花纹。
• 滚花后的外径比以前的外径增大0.02~0.5mm。
• 滚花时切削速度要低些,一般还要充分供给冷却润滑液, 以免研坏滚花刀和防止产生乱纹。
• 成形面的车削方法有下面几种
• 用普通车刀车削成形面。也称为双手摇法。它是靠双手同 时摇动小滑板手柄和中滑板手柄进行车削的,使刀尖的运 动轨迹符合工件的曲面形状。
• 成形车刀车成形面。这种方法是利用与工件轴向剖面形状 完全相同的成形面的成形车刀来车出所需的成形面。也称 为样板刀法,如图所示。
• 主要用于车削尺寸不大且要求不太精确的成形面。
• 用成形车刀车成形面时:
• 粗车也采用普通车刀车削,使形状接近成形面
• 再用成形面车刀精车。刃磨成形车刀时,用样板校正其刃 形。当刀具前角αo=0°时,样板的形状与工件轴向剖面 形状一致。当αo>0°时,可用成形车刀进行车削。
车工篇-第14节车成型面
车成型面在实际生活中,我们遇到一些工件,如单球手柄、三球手柄、摇手柄及圆球等,其表面往往并非就是直线,还有曲线。
此时我们该怎么处理?什么是成型面?我们把带有曲线的零件表面叫成型面。
常用的车削成型面的方法有三种:手动控制车削成型面、成型刀具车削成型面、靠模车削成型面1.手动控制车削成型面2.成型刀具车削成型面整体3.靠模车削成型面①靠板靠模法1-成型面;2-车刀;3-滚柱;4-拉杆;5-靠模;靠模加工橄榄手柄②尾座靠模法1-成型面;2-车刀;3-靠模;4-靠模杆;5-尾座;用尾座靠模车手柄5利用成型刀具车削成型面手动控制车削成型面车成型面方法一:利用成型刀具车削成型面成型刀车削装夹工件调整转速开车对刀退刀停车车成型面1. 用成形刀车成型面,其加工精度主要靠刀具保证。
但要注意由于切削时接触面较大,切削抗力也大,易出现振动和工件移位。
为此切削力要小些,工件必须夹紧2. 这种方法生产效率高,但刀具刃磨较困难,车削时容易振动。
故只用于批量较大的生产中,车削刚性好,长度较短且较简单的成形面。
注意事项车削A 点时,横向进刀速度要慢,纵向退刀速度要快。
车到B 点时,横向进刀和纵向退刀速度基本相同。
车到C 点时,横向进刀要快,纵向退刀慢,即可车出球面。
用双手同时摇动小溜板手柄和中溜板,通过双手的协调动作,从而车出所要求的成形面的方法,称为手动控制法。
AB CfABC 根据斜率确定纵向、横向走刀的快慢图示为圆球面的速度分析。
车削时,关键是双手摇动手柄的速度配合要恰当,同时进、退刀。
ACB有缘学习更多+谓ygd3076或关注桃报:奉献教育(店铺)车成型面方法二:手动控制车削成型面手动车削装夹工件调整转速画线退刀停车。
19-车成形面的方法(讲课用)解析
请大家相互讨论
尾座靠模仿形法与靠模板仿形法有哪些 共性;它们的区别是什么?
谢谢大家!
பைடு நூலகம்
1.尾座靠模仿形法:把一个标准样件(即靠模)安装在
尾座套筒内。在刀架上装上一把长刀夹,长刀夹上装有圆头 车刀和靠模杆。车削时,双手操纵中小滑板,是靠模始终贴 在标准样件上,并沿着标准样件表面移动,圆头车刀就在工
件上车出与标准样件形状相同的成形面。
模板钥匙该放在哪边呢?
2.靠模板仿形法:在床身的后面装上支架和靠模板,滚
4-4 车成形面的方法
学习内容 一、双手控制法 二、成形法 三、仿形法
学习要求
1.了解车成形面的方法。 2.掌握用双手控制法车成形面的技能要求。
3.掌握用成形法车成形面的技能要求。 4.掌握普通成形刀的刃磨方法。
一、双手控制法
二、成形法
三、仿形法
刀具按照仿形装置进给对工件进行加工的方法称为 仿形法。仿形法车成形面是一种加工质量好,生产 效率高的先进车削方法,特别适合质量要求较高、 批量较大的生产。仿形法车成形面的方法很多,下 面介绍两种主要方法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
车成形面
一、学习要求:
1.了解车削成形面的几种方法.
2.掌握用双手控制法车削成形面.
二、使用工、量具
90°偏刀45°弯刀车槽刀切断刀圆弧刀游标卡尺半径样板
三、学习过程
学习过程:根据斜率理论分析车削圆球面时双手的移动速度,来确定纵,横进给速度的快慢。
然后上机床练习用双手控制法车削圆球面,培养目测球形的能力和协调双手控制进给动作的技能。
四、相关工艺知识
1.成形面
带有曲线的零件表面叫成形面,也称特形面。
如手柄、圆球、凸轮等。
在车床上加工成形面,应根据成形面的特点、质量要求及批量大小等不同情况,分别采取不同的车削方法。
2.成形面的车削方法
(1)用双手控制法车成形面(图5-1)
操作方法是用双手同时摇动中、小滑板手柄,通过双手的协调动作,使车刀的运动轨迹作曲线运动,从而车出成形面。
图5-1 双手控制法车成形面
在生产中,通常是左手控制中滑板手柄,右手控制小滑板手柄。
但考虑到劳动强度和操作者的习惯,也可采用左手控制床鞍手柄和右手控制中滑板手柄的方法同时协调动作来进行加工。
双手控制法车成形面特点是灵活、方便,不需要其它辅助工具,但完全依靠劳动者的个人操作,需较高的技术水平,加工难道大、效率低、表面加工质量差、精度不高。
因此,这种方法只适用于精度要求不高,单件或小批量的成形面工件的生产。
(2)用成形刀车成形面
把刀刃形状刃磨成和工件成形面形状相似的车刀叫做成形刀(也称样板刀)。
车削大圆角、内外圆弧槽、曲面狭窄而变化较大或数量较多的成形面工件时,常采用成形刀车削法。
其加工精度主要靠刀具保证。
由于切削时接触面较大,切削抗力也较大,容易出现振动和工件移位。
因此,要求操作中切削速度应取小些,工件的装夹必须牢靠。
1)普通成形刀这种成形刀与普通车刀相似,如图 5-2 所示。
精度要求不高时,可用样板对照,用手工刃磨切削刃;精度要求较高时,切削刃可在工具磨床上刃磨。
2)圆形成形刀这种成形刀做成圆轮形,在圆轮上开有缺口,以形成前刀面和主削刃,并安装在弹性刀杆上,以减小在切削中的振动。
图5-2 普通成形刀图5-4 圆形成形刀
如图5-3所示。
圆形成形刀的主切削刃必须低于圆轮中心,否则后角等于零度,不能进行切削。
主切削刃低于中心的距离H如图5-4所示,可按下列公式计算:
式中 H—刃口低于中心的距离, mm;
D—圆形成形刀直径,mm;
α—成形刀径向后角,一般为6°~10°
a) b)
图5-4 圆形成形刀的后角
(3)靠模法车成形面
靠模法就是事先做一个与工件形状相同的曲面靠模,仿形车削即可。
适合于数量大,质量要求较高的批量生产。
1)靠板靠模法车成形面如图5-5所示在车床床身上安装靠模板,将滑板换成滚柱就可以了。
2)尾座靠模车削成形面如图5-6所示与靠板靠模法加工的不同是把靠模装在尾座的套筒上,而不是装在车床的床身上。
但车削原理都是一样的。
图5-5 靠板模模车成形面图5-6 尾座靠模车成形面
3.车单球手柄的方法
单件或少量加工单球手柄采用双手控制法车削圆球面。
(1)圆球部分长度L的计算公式( 图5-7):
式中:L——圆球部分长度,mm:
D——圆球直径,mm:
d ——柄部直径,mm.
.
图5-7 圆球长度的计算
(2)车削圆球面时纵、横进给的移动速度对比分析(图5-8),见表5-1
图5-8 车圆球面时的速度分析
表5-1 车圆球面的方法与双手的动作
当车刀从a段起点出发,经过b段到c段,纵向进给的速度是快-----中-----慢,而横向进给的速度是慢----中-----快。
即纵向进给速度是减速度,横向进给速度是加速度。
(3)车单球手柄方法
1)先车出圆球直径D、柄部直径d及长度L(留精车余量0.15mm,图5-9b)。
2)将切断刀的主切削刃刃磨出R2左右的圆弧即圆弧刀,其他角度如图5-9a所示。
3)调整中、小滑板的镶条间隙,要求操作灵活,进退自如。
4)用车刀在右端面对刀,确定圆球轴向中心位置(即圆球的半径),并在外圆表面刻线痕。
5)用45°车刀在两端处先倒角,以减少车圆球时的车削余量。
6)用双手同时转动滑板的手柄,使圆弧刀从圆球的刻线处开始,按照移动速度分析原理,通过双手的相对运动,形成纵、横向的合成运动车出球面形状。
车削时由中心向两边车削,先粗车后精车,最后逐步将圆球面车圆整(图5-9c)。
7)用切断刀将圆球左面根部修清角,最后用锉刀,砂布进行表面抛光。
车削的关键是双手摇动手柄的速度配合是否恰当,因为圆球每一段圆弧的纵、横向速度都是不一样的。
a b c
图5-9 车单球手柄
(4)球面的测量和检查
球面形状的正确与否,通常采用样板(R规)、套环、外径千分尺等进行检查,用样板对准工件中心作透光检查,观察样板与工件之间的间隙来修整球面。
套环检查同样采用透光方法。
用外径千分尺检查球面时也应通过球面的中心,并多次变换测量方向,如某一点测量的读数值大,就说明这点高了,进行修整即可。
4.成形面的质量分析
表5-1 车成形面时产生废品的原因与预防措施
五、成形面加工训练
车削成形表面(图5-10)
图5-10 成形面加工训练
加工步骤:
1)装夹毛坯,车端面及外圆至φ30长大于30mm.
2)掉头装夹φ30外圆处,车端面,保证总长尺寸。
3)车槽φ10长8,并保证L。
4)用车刀在外圆上刻圆球中心线痕,先用45°车刀在两端倒大角,然后,用圆弧刀从刻线中心处由中心向两边分别进给车削圆球面至尺寸要求。
六、考核标准
本任务的考核标准,见表5-3
表5-3 考核评分表
操作技能评分标准
六、注意事项
1、车球面时由中间向两边车削,边车削边用半径样板检测球面形状进行合理的修
整。
2、车削过程中,深刻理解运用双手移动速度的分析理论,指导双手同时进给时的
合理移动速度。
七、复习思考题
1、简述车削成形面的几种方法?
2、成形车刀有哪几种?它们的结构特点是什么?
3、如果已知圆形成形刀的外径D为50mm,现需要车刀具有10°后角,问车刀
应比中心低多少?
4、使用成形刀车成形面时,怎样防止和减少振动?
5、检测圆球面有哪几种方法?在车成形面时怎样利用检验进行修整加工?
课外阅读材料:
常用专用工具车内外圆弧面的方法
一、手动车内外圆弧工具(图5-11)
发生机床伤害事故的原因主要有以下五方面。
1.安全操作规程不健全或管理不善,对操作者缺乏基本训练。
例如,操作者不按安全操作规程操作,没有穿戴合适的防护服,工件或刀具没有夹持牢固就开动机床,在机床运转中调整或测量工件、清除切屑等。
2.机床在非正常状态下运转。
例如,机床的设计、制造或安装存在缺陷,机
床部件、附件和安全防护装置的功能失效等。
3.工作场地环境不好。
例如,工作场地照明不良,温度不适宜,噪声过高,地面或踏板被乳化液弄脏,设备布局不合理,以及零件半成品堆放不整齐等。
4.工艺规程和工艺装备不符合安全要求,采用新工艺时无安全措施。
5.对切屑或砂轮所采取的防护措施不当。
二、机床伤害事故的种类
机床伤害事故的种类主要有以下五种。
1.操作者的局部卷入或夹入机床旋转部件和运动部件造成的伤害事故。
发生这类伤害事故,多是因为机床旋转部分凸出部位,加之没有很好的防护装置,以及操作者的错误操作。
例如,车床上旋转着的鸡心夹、花盘上的紧固螺针端头、露在机床外面的挂轮、传动丝杠等,均可能将操作者的衣服袖口、领带、头巾角等卷入;车床操作者留有长发,又不带工作帽,致使长发卷入而造成的头皮脱落的严重伤害事故;钻床操作者戴手套操作,被旋转着的钻头或切屑将手套连同手一齐卷入,造成断手事故。
2.操作者与机床相碰引起的伤害事故。
这里包括操作者和机床相互碰撞、操作者撞机床和机床撞操作者三种情况。
由于操作方法不当,用力过猛,使用工具规格不合适或已磨损,均可能使操作者撞到机床上。
例如,用规格不合适或已磨损的板手去拧螺帽,并且用力过猛,使扳手打滑离开螺帽,人的身体会因失去平衡而撞在机床上,造成伤害事故。
操作者或其他人员所占据的位置不当,也可能受到机床运动部件的撞击,例如,站在平面磨床或牛头刨床运动部件的运动范围内,而注意力又没有集中到机床上,就可能被平面磨床工作台或牛头刨床滑枕撞上。
3.被飞溅的砂轮细磨料及切屑划伤和烫伤。
飞溅的磨料和崩碎的切屑极易伤害人的眼睛。
据统计,在切削加工中,眼睛受伤的比例约占伤害总事故的35%。
4.操作者滑倒或跌倒而造成的事故。
这类伤害事故主要是由于工作现场环境不好。
例如,照明不足,地面或脚踏板不平整或被油泥污染,机床布置不合理,通道狭窄,以及零件、半成品堆放不合理等。
5.冷却液对皮肤的侵蚀和噪声对人体的危害。
