中控门禁控制器C3-200 安装指南
门禁系统安装方法图解
门禁系统安装⽅法图解 门禁系统是现代商业⼤厦、⼩区、学校、企业等使⽤较多的安全保安系统。
门禁系统是先洗个现代化安全管理系统，集微机⾃动识别技术和现代安全管理措施为⼀体。
下⾯图为门禁安装⽰意图： 下⾯图为常规门禁系统接线图 ⼀、设备安装前考虑事项 安装门禁前，勘查现场需要了解的情况 ⾸先要确定是装联⽹型还是独⽴型。
联⽹型⽐较复杂，须了解门的结构装什么锁，读卡机的安装位置，管理中⼼的位置以及它与控制主机、读卡器的距离，⾛线⽅式，另外还有电源的位置，管路是否到位等。
注意什么样的门配什么样的锁时，千万不要把锁孔的位置开错了或是开偏了，⽐如玻璃门，有⽆框玻璃门和有框玻璃门。
玻璃门⼀般都装电插锁，有框玻璃门⼀般是把插⽚放在门框上，所以锁孔是正对着门开的。
如果是⽆框玻璃门就要⽤到玻璃门夹，所以锁孔肯定偏向内侧。
⽊门，如果厚度不够安装电插锁，就要装电磁锁，⽀架放什么位置要选好。
还有⼀些问题在实际操作中可能会碰到，如开孔的地⽅是什么装饰材料就会有相应问题，⼤理⽯的材料就要在装上去以前就确定好位置开好孔，不然会给开孔带来⿇烦。
门禁的安装⼀般包括读卡器、控制器、门锁、按钮的安装。
在详细介绍如何安装之前，我们先来说⼀下门禁的安装位置，因为门禁的安装位置直接影响到门禁的刷卡使⽤和施⼯难度，这是⽐较重要的。
1、如果是⽔泥墙或者是⽯墙，可以采⽤管线外置或者避开⼤理⽯； 2、如果是铁门或者是不锈钢门，门禁安装的时候要避开⾦属物，可以把门禁安装位置那的⾦属切掉。
读卡器可⽤塑胶⽚垫⾼，以避免⼲扰； 3、为了保证通讯效果和以后设备的增加升级，控制器安装位置也要注意。
如果控制器与电脑采⽤TCP/IP⽹络通讯，在布线⽅便的情况下，可将所有控制器放到温控环境更为完备的中⼼机房或弱电井，便于维护。
如距离过远，也可将控制器就近连接⽹络。
读卡器到控制器的线 建议⽤8芯屏蔽多股双绞⽹线(其中三芯备⽤，如果不需要读卡器声光反馈合法卡可不接LED 线)，数据线Data1Data0互为双绞。
(完整版)门禁安装方案
(完整版)门禁安装方案简介本文档旨在介绍一种针对您公司门禁系统的安装方案。
该方案将提供安全可靠的门禁控制，确保仅有授权人员可以进出特定区域。
该门禁系统采用先进的技术，具备高度的灵活性和可扩展性。
硬件需求为了实施门禁系统，需要以下硬件设备：1. 门禁读卡器：用来读取授权卡片或标签。
2. 门禁主控制器：用来管理和控制读卡器，并与其他系统集成。
3. 门禁电磁锁：用来控制门的开关。
4. 门禁报警器：用来触发报警信号，以防未经授权的人员尝试进入。
5. 门禁授权卡片或标签：用来授权和识别人员身份。
软件需求为了使门禁系统正常运行，需要以下软件支持：1. 门禁系统管理软件：用来管理和配置门禁系统的各项设置，如权限分配和记录查询。
2. 门禁数据库：用来存储授权人员的信息和门禁记录。
安装步骤以下是门禁系统的安装步骤：1. 确定门禁系统的布置方案，包括需要安装门禁的区域和门禁设备的摆放位置。
2. 安装门禁读卡器和门禁主控制器。
确保它们与电源和网络连接正常。
3. 安装门禁电磁锁，确保它能够可靠地控制门的开关。
4. 安装门禁报警器，将其连接到主控制器，并进行测试以确保报警信号的正常触发。
5. 配置门禁系统管理软件，并连接到门禁主控制器。
设置合适的权限和时间段限制。
6. 配置门禁数据库，将授权人员的信息导入数据库中。
7. 连接门禁主控制器和门禁电磁锁，确保开门、关门和报警功能正常。
8. 进行系统测试，并进行必要的调整和优化。
9. 培训系统管理员和相关人员，使他们熟悉门禁系统的使用和管理。
10. 提供维护和技术支持，包括定期更新软件和系统维护。
风险和注意事项在门禁系统安装过程中，请注意以下事项：1. 在选择供应商和设备时要注意其质量和可靠性。
2. 在进行软件配置和数据库操作时，请确保数据的准确性和安全性。
3. 确保门禁系统与其他系统（如监控系统和消防系统）的集成能够正常运行，并不会造成冲突。
4. 对于故障和异常情况，需要建立相应的应急预案，并定期进行测试和演练。

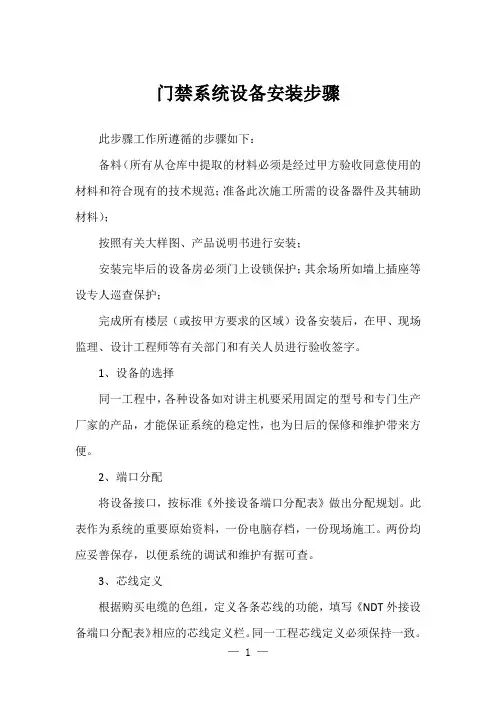

门禁系统设备安装步骤
门禁系统设备安装步骤此步骤工作所遵循的步骤如下：备料（所有从仓库中提取的材料必须是经过甲方验收同意使用的材料和符合现有的技术规范；准备此次施工所需的设备器件及其辅助材料）；按照有关大样图、产品说明书进行安装；安装完毕后的设备房必须门上设锁保护；其余场所如墙上插座等设专人巡查保护；完成所有楼层（或按甲方要求的区域）设备安装后，在甲、现场监理、设计工程师等有关部门和有关人员进行验收签字。
1、设备的选择同一工程中，各种设备如对讲主机要采用固定的型号和专门生产厂家的产品，才能保证系统的稳定性，也为日后的保修和维护带来方便。
2、端口分配将设备接口，按标准《外接设备端口分配表》做出分配规划。
此表作为系统的重要原始资料，一份电脑存档，一份现场施工。
两份均应妥善保存，以便系统的调试和维护有据可查。
3、芯线定义根据购买电缆的色组，定义各条芯线的功能，填写《NDT外接设备端口分配表》相应的芯线定义栏。
同一工程芯线定义必须保持一致。
4、标签制作按《外接设备端口分配表》登记的编号，制作两份相应的线头不干胶标签，以便在布线施工时标识线路使用。
（1）端子板与每个接线端，接线不得超过二根。
（2）缆芯和导线应留有不小于20cm的余量。
（3）导线应绑扎成束。
（4）导线引入线穿线后，在进线管处应封堵。
（5）设备的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志。
（6）设备的接地牢固，并有明显标志。
（7）设备的接地电阻应符合以下要求：（8）设备的工作接地电阻应小于4Ω。
（9）采用联合接地时，接地电阻值应小于1Ω。
（10）当采用联合接地时，应使用专用接地线，由控制室引到接地体。
专用接地干线应用铜芯绝缘电线或电缆，其芯线面积不应小于16mm2；工作接地线应采用铜芯绝缘线或电缆，不得用镀锌扁钢或金属软管。
（11）由控制室引到其它各设备的接地线应选用铜芯绝缘软件线，其芯线截面积不应小于4mm2。
（12）由控制室引到接地体的工作接地线在通过墙壁时应穿钢管或其它坚硬的保护管。
厦门中卡门禁控制器使用说明书.ppt
5.控制器可存储：一门可存储102400条数据，二门和四门可存储280000以上刷 卡记录，当数据存贮满后，将循环存贮，自动对数据进行更新； 6.采用高速闪存进行数据存储，停电后数据永不丢失。
返回上级
七、基本功能操作说明
7.可设按钮开门生效时间段及生效方式
(0受节假日限制；1不受节假日限制)
8.可设门常开状态时间段及常开方式
返回上级
七、基本功能操作说明
1.采用RS232\RS485或TCP\IP通讯方式与电脑通讯；
2.控制器可外接四个读头，接WG读头时连接距离<100M；
3.出现紧急状况时，可将门设置为强制常开或常闭；
4.采用超大存储器，一门控制器可注册10000条名单，二门和四门可注册55000 名单（其中50000为批量下发、5000为追加下发）；
1
设备可以通过网线连接到PC机和各种网络架构设备.这些网络设备包括:
交换机 直连PC机
设备直接连入交换机，须指定考勤机IP地址， 确保考勤机同电脑网络通畅。 须指定电脑及考勤机IP地址，在同一网段。
2
安装位置应避开高温、高热、强磁等环境。
返回上级
六、设备连接示意图
1、单机连接示意图 2、多机连接示意图
10.设备故障，不要私自维修设备，如果需要维修设备时，请联系设备提 供商。
门禁一体机的安装和接线
门禁一体机的安装和接线问：如何在锁的两端加上保护二极管，保护门禁机？答：为了保护指纹门禁机不被电锁的瞬时电压干扰，强烈建议锁的两端增加二极管。
接法如右图：问：二极管怎么区分正负极？答：请仔细观察二极管的两极，其中有银白色圆环的一端是负极。
问：门禁机安装好以后，可以开门，但是开门的一瞬间门禁机就死机，按键盘和按手指都没有任何反应？答：这可能是电锁工作的一瞬间产生的电感应电压造成设备死机。
请在锁的两端加上一个FR107二极管。
问：外接有线门铃怎么接？答：设备在键盘上标有的按键为门铃键。
接法如右图：问：门禁机怎么外接出门按钮？怎么外接门磁？答：如图所示，报警器接线端子为AL+,AL-。
出门按钮接线端子为：BUT,GND。
接法如右图：问：怎么外接报警器？答：门禁一体机的报警输出是一个开关信号，可以把它串联到简单报警器的电源回路中，当然也可以用来作为高级报警/监控系统的触发信号（本机的报警输出仅支持12VDC的报警器）接法如右图：问：门禁机接锁方法？答：锁根据断电后的状态不同，可分为通电常开锁，通电常闭锁。
如图分成4种情况：（1）通电常闭锁（与指纹机共用电源）接法如右图：（2）通电常开锁（与指纹机共用电源）接法如右图：（3）通电常闭锁（与锁单独供电）接法如右图：（4）通电常开锁（电锁单独供电）接法如右图：问：门禁一体机配合门禁专用电源使用，请问应该怎么接线？答：门禁机配合门禁专用电源接锁，只需要输出一个继电器信号到门禁专用电源，然后门禁专用电源直接控制锁。
如图：接法如右图：问：我有两个设备，需要控制一把锁，设备供电用门禁专用电源，请问应该怎么接？答：接法如右图：。

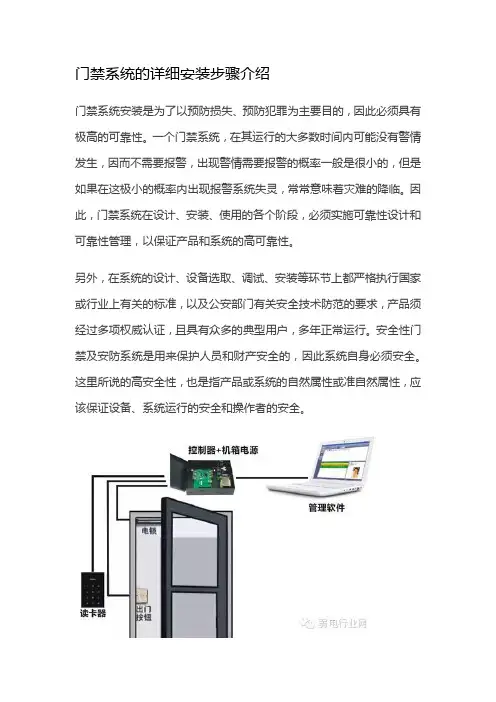

门禁系统的详细安装步骤介绍
门禁系统的详细安装步骤介绍门禁系统安装是为了以预防损失、预防犯罪为主要目的，因此必须具有极高的可靠性。
一个门禁系统，在其运行的大多数时间内可能没有警情发生，因而不需要报警，出现警情需要报警的概率一般是很小的，但是如果在这极小的概率内出现报警系统失灵，常常意味着灾难的降临。
因此，门禁系统在设计、安装、使用的各个阶段，必须实施可靠性设计和可靠性管理，以保证产品和系统的高可靠性。
另外，在系统的设计、设备选取、调试、安装等环节上都严格执行国家或行业上有关的标准，以及公安部门有关安全技术防范的要求，产品须经过多项权威认证，且具有众多的典型用户，多年正常运行。
安全性门禁及安防系统是用来保护人员和财产安全的，因此系统自身必须安全。
这里所说的高安全性，也是指产品或系统的自然属性或准自然属性，应该保证设备、系统运行的安全和操作者的安全。
成熟的门禁系统实现的基本功能：对通道进出权限的管理1.进出通道的权限：就是对每个通道设置哪些人可以进出，哪些人不能进出;2.进出通道的方式：就是对可以进出该通道的人进行进出方式的授权;3.门禁系统：进出方式通常有密码、读卡(生物识别)、读卡(生物识别)+密码三种方式;4.进出通道的时段：就是设置可以该通道的人在什么时间范围内可以进出;5.实时监控功能：系统管理人员可以通过微机实时查看每个门区人员的进出情况(同时有照片显示)、每个门区的状态(包括门的开关，各种非正常状态报警等);也可以在紧急状态打开或关闭所有的门区;6.出入记录查询功能：系统可储存所有的进出记录、状态记录，可按不同的查询条件查询，配备相应考勤软件可实现考勤、门禁一卡通;7.异常报警功能：在异常情况下可以实现微机报警或报警器报警，如：非法侵入、门超时未关等。
根据系统的不同门禁系统还可以实现以下一些特殊功能：反潜回功能：就是持卡人必须依照预先设定好的路线进出，否则下一通道刷卡无效。
本功能是防止持卡人尾随别人进入。
防尾随功能：就是持卡人必须关上刚进入的门才能打开下一个门。
门禁系统施工接线详解
门禁系统施工接线详解介绍本文档旨在提供关于门禁系统施工接线的详细解释。
通过阅读本文档，您将了解到门禁系统接线的步骤、材料和注意事项。
1. 准备工作在开始施工接线之前，应确保已准备好以下材料和工具：- 门禁系统主机- 门禁控制器- 门禁读卡器- 门锁- 电源线- 网线- 电工工具2. 接线步骤接下来，我们将介绍门禁系统接线的基本步骤。
步骤一：连接门禁主机将门禁主机与电源线和网线连接。
确保连接正确，以确保主机能够正常工作。
步骤二：连接门禁控制器将门禁控制器与门禁主机通过网线连接。
此步骤是将主机与控制器进行通信的关键步骤。
步骤三：连接门禁读卡器将门禁读卡器与门禁控制器通过网线连接。
这将使读卡器能够与控制器进行通信，实现对门禁系统的控制和管理。
步骤四：连接门锁将门锁与门禁控制器连接。
确保门锁与控制器的连接牢固可靠，以确保门禁系统的正常运行。
3. 注意事项在进行门禁系统施工接线时，需要注意以下事项：- 确保所有的接线都是按照设备的规格和制造商的说明进行的。
- 接线之前，切断电源以确保安全。
- 检查所有的接线是否牢固连接，以避免电路短路或其他问题。
- 尽量避免接线过长，以减少信号损失。
- 确保门禁系统接线安装符合相关的法规和标准。
结论本文档提供了门禁系统施工接线的详细解释，包括准备工作、接线步骤和注意事项。
通过遵循正确的接线步骤和注意事项，您可以确保门禁系统的正常运行和安全性。
C3系列控制器安装指南(1)
C3-100/200/400门禁控制板安装使用说明版本：1.0日期：2010年08月内容介绍：本用户手册为门禁控制板安装和接线指南。
关于产品的软件使用操作介绍请参考《iAccess4.0用户使用说明书》。
目录1重要安全说明 (1)1.1重要安全说明 (1)1.2安装注意事项 (2)2简介 (4)2.1 系统功能参数 (4)2.2 产品技术参数 (4)2.3 控制板指示灯说明 (5)3连线、安装 (6)3.1机盒的安装 (6)3.2门禁控制板管线安装 (8)3.3控制板系统的安装 (9)3.4控制板接线端子说明 (11)3.5与门磁、出门开关、辅助输入设备的连接 (15)3.6与Wiegand读头的连接 (17)3.7继电器输出的连接 (18)3.8门禁控制板系统供电结构 (20)4门禁控制板系统连网 (22)4.1门禁控制连网用线及布线说明 (22)4.2 TCP/IP网络通信方式 (24)4.3 RS485网络通信方式 (25)4.4拨码开关设置（485地址设置、恢复出厂设置，终端电阻设置） (27)1重要安全说明1.1重要安全说明1.阅读、遵循并保留说明－操作设备之前，必须阅读并严格遵循所有安全及操作说明。
请保留好说明，以备将来参考。
2.附件－请使用制造商推荐的附件或随产品提供的附件。
不推荐使用相关产品作为主报警或监控系统。
主报警或监控系统应符合当地火灾和安全标准。
3.安装注意事项－勿将此设备置于不稳定的台面、三脚架、支架或底座上。
设备可能掉落而造成严重人身伤害，同时也会损坏设备。
根据制造商的说明安装设备。
4.全部外围设备须接地。
5.所有外接线禁止裸露，接线处和没用到的线头必须用绝缘胶布包扎，以防止裸线意外的接触，导致设备的损坏。
6.维修－不要尝试自行维修设备。
打开或拆卸可能导致电击或其它危险。
所有维修事项均应交给合格的维修人员处理。
7.需要进行维修的损坏事项－发生以下情况时，请断开设备的交流或直流电源，然后通知合格的维修人员进行维修：－电源线或插头损坏。
中控门禁ZKECO系列软件快速安装指南
版本：V1.2 日期：2011 年 3 月 适用产品：ZKECO 3000/ZKAccess 4.0.18/ZKTime 8.0.5
一、程序安装前（必读）
1．在 Windows 7/Vista 等系统中安装本软件，需要以管理员身份执行：右 键点击安装程序—>选择【以管理员身份运行】 ，开始安装； 2． 如果电脑中曾经安装过本软件， 请在卸载完成后， 重启电脑再开始安装。 3．安装前建议关闭其他运行的应用程序，以免在安装过程中发生冲突。 4．安装过程中，电脑安装的防火墙软件会阻止服务的启动，请全部选择 允许，或者先暂时关闭防火墙软件再开始安装； 5．检查系统的环境变量： 右键点击我的电脑，点击属性—>高级—>环境变量，在系统变量中找到变 量名 path 双击，显示如下界面：
五、系统配置要求
1.服务器硬件配置要求： CPU：主频 2.0G 以上； 内存：1G 及以上； 13
硬盘：可用空间 10G 及以上； 2.软件运行环境： 可支持的操作系统： Windows XP/Windows 2003/Windows Vista/Windows7 可支持的数据库： MySQL/MS SQL Server/Oracle
10
选择【是】则初始化系统数据库，选择【否】则退出操作。
三、指纹仪驱动安装
使用软件的指纹登记指纹功能前，需要先安装指纹仪驱动程序。 1．安装过 ZK4000 或以前版本指纹仪驱动的电脑，需要先卸载原有指纹仪 驱动（ZKFinger200/ URU4000/ URU40000B 驱动） ，操作步骤如下： （1）运行控制面板中【添加/删除程序】 ，卸载指纹仪驱动程序； （2）点击开始—>运行—>Regedit，查看： HKEY_LOCAL_MACHINE\Software\DigitalPersona 键值，如果有则删除； （3）查看系统安装目录下 system32 目录（win98 为 windows\system）下 的 DP*.dll，如果有则全部删除； （4）查看 Program files\zksoftware\ZKFinger200 目录，如果有则整个 删除。 卸载完成后，重新启动计算机，安装指纹仪驱动程序。 2．未安装过任何指纹仪驱动的电脑，请按以下步骤安装指纹仪驱动程序： （1）执行光盘中的【driver】文件夹中的【setup.exe】开始安装，进入 指纹仪驱动程序安装页面，如下图所示，点击【下一步】 。
门禁控制器的简单操作流程
门禁控制器的简单操作流程1. 概述本文档旨在介绍门禁控制器的简单操作流程，帮助用户快速了解和掌握门禁控制器的基本使用方法。
2. 准备工作在操作门禁控制器之前，需要进行以下准备工作：- 确保门禁控制器已正确安装并连接到系统电源；- 确保门禁控制器已正确与门禁读卡器、门磁等设备连接；- 确保门禁控制器的网络连接已配置完成。
3. 操作步骤步骤一：登录门禁控制器管理界面通过网络浏览器打开门禁控制器的管理界面，输入正确的管理员账号和密码，点击登录进入管理界面。
步骤二：配置门禁设备在管理界面中，点击“设备管理”菜单，进入门禁设备配置界面。
在此界面，可以进行以下操作：- 添加门禁读卡器：填写读卡器的基本信息，如读卡器名称、通讯地址等，并点击“保存”按钮；- 添加门磁：填写门磁的基本信息，如门磁名称、通讯地址等，并点击“保存”按钮；- 确认设备连接状态：在设备列表中，可以查看到已添加设备的连接状态，确保设备已成功连接。
步骤三：配置门禁权限在管理界面中，点击“权限管理”菜单，进入门禁权限配置界面。
在此界面，可以进行以下操作：- 添加人员信息：填写人员的基本信息，如姓名、工号等，并点击“保存”按钮；- 分配权限：点击“权限分配”按钮，选择对应的人员和门禁设备，设置门禁权限，并点击“保存”按钮。
步骤四：配置门禁策略在管理界面中，点击“策略管理”菜单，进入门禁策略配置界面。
在此界面，可以进行以下操作：- 添加时段策略：填写策略的基本信息，如策略名称、生效时间等，并点击“保存”按钮；- 添加权限规则：点击“添加规则”按钮，选择具体的权限和门禁设备，设置策略规则，并点击“保存”按钮。
步骤五：测试门禁控制器功能在管理界面中，点击“门禁测试”菜单，进入门禁测试界面。
在此界面，可以进行以下操作：- 测试刷卡：选择需要测试的读卡器和用户，进行刷卡测试；- 测试开门：选择需要测试的门禁设备，进行开门测试；- 检查记录：查看门禁控制器的开门记录和刷卡记录。
门禁系统安装方法
系列门禁安装及说明门禁系统分为两种类型，总线和网络型。
总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。
网络型分两种方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。
下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品，和其他门禁原理相同。
一、门磁1).门磁的功能和原理，门磁在门禁系统中的应用。
门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。
如果电锁没有带门磁功能，可以自行选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。
市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件，当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。
不带电线的一端装在门的顶部，带电线的一端装在门框上。
门关好时，两端正好重叠接近。
市面上还有一些门磁是方形的，适用于明装场合，用于门窗上。
2).门磁在门禁系统中的主要作用在于以下几点：在软件实时监控时，可以看到每个门现在的状态是开着的还是关着的。
可以配合门禁控制器启用门被非法闯入（没有刷卡或者按按钮的合法操作，而门被打开了，例如踹开或者撬开）报警。
可以配合门禁控制器启用门长时间未关闭报警。
备注：如果不需要这几个功能的门禁系统，可以不接门磁。
如果需要这几个功能，就将门磁接到控制器的门磁输入点（例如 Sen1 GND）上，不用区分正负。
如果一个大型多门门禁系统，只有几个门用到门磁的这几个功能，则其他的门磁输入点（例如 Sen1 GND）用导线进行短接，避免产生误报警信号二、电磁锁目前，门禁控制器控制门开、闭的主要执行机构是各类电锁，包括锁扣、磁力锁、电插锁等，锁扣、磁力锁多用于木门，而电插锁多用于玻璃门，一般锁具是采用直流方式供电，供电电压从12V到18V甚至24V不等，因此功耗也各不相同，出于节能的考虑，门锁要根据具体需要进行合理选择：在重要场合，门锁要经得住一定的外界冲击破坏，因此可以选用大功率的电锁，而一般性的场合，如果要求不高，可以采用12V供电的电锁。
门禁系统安装(门磁锁门禁楼层接线箱)方法配有图片和注解
1).门磁的功能和原理，门磁在门禁系统中的应用。 门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系
统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。如果电锁没有带门磁功能，可以自行 选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。
市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件， 当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。不带电线的一端装在门的顶 部，带电线的一端装在门框上。门关好时，两端正好重叠接近。市面上还有一些门磁是方形的，适用于明 装场合，用于门窗上。 2).门磁在门禁系统中的主要作用在于以下几点：
电。所以在没有出门限制的场合，可以直接按此按钮开门，门内开门按钮就可以弃之
不用；如对出门有限制的场所，这此紧急开门按钮必须用特制的盖帽罩住，是该钮在
平时无法使用，在火灾时通过破坏盖帽按下紧急开门按钮开门。
电控锁安装示意图如下：
3).读卡器
读卡器尺寸：长 115mm 宽 74mm 厚 21mm 固定孔间距: 86mm
4
C．修正边板的位置使边板与继铁板的位置 合适，目的使锁主体能与继铁板紧密的接 触。 D：固定锁主体与边板锁紧边板的半圆头螺 丝后，再锁上所有的沉头螺丝，然后再卸 下半圆头螺丝，在适当的位置钻孔以便接 线。最后用六角扳手把锁主体锁在边板上。 (参见图四)
第四步：按照说明书的指示接线。
第五步： 盖上盖板，把小铝柱体塞进锁主 体参见图五 的螺丝孔中。参见图六
MY-I-F006 8.5 160 30 9.6 315
250 0.315
注意接线端子的接线，防止相互碰线现象。
接地端要可靠接地，接地导线或汇流条的截面积不应小于 4 平方毫米。
中控门禁控制器RS485调试及使用指南
中控门禁控制器485通讯安装调试指南ZKAccess软件&门禁控制器版本：1.0发布日期：2012年8月支持软件：ZKAccess4.5/5.0及以上支持门禁控制器：C3-100/200/400，inBIO 160/260/460/280/480修订记录修订人修订日期版本/次页次修订章节内容生效日期余文龙2012.8 V1.0 5 无2012.8目录一、施工布线规范 (1)1.1总述 (1)1.2 注意事项 (1)二、设备调试 (3)2.1 调试准备 (3)2.2 设备安装检查 (3)2.3 通讯调试 (3)三、售后维护 (5)一、施工布线规范1.1总述1.中控门禁控制器所使用的线分为电源线、通讯线（包括控制器与读头、PC通讯）、控制线。
2.电源线：为设备提供工作电源。
线径应能够满足供给设备的电流要求，采用多股导线。
3.通讯线：各控制器之间、控制器与读头、RS485转换器之间的连接线。
4.控制线：控制器与锁、出门按钮、报警器、探测器等连接线。
1.2 注意事项1)通讯线应采用屏蔽双绞电缆，建议采用 RVVSP2*0.75 的两芯屏蔽线，如果线路超过一百米则用线径在 0.75mm 以上的 RVVPJ 两芯双绞屏蔽线。
线径越粗,通讯质量越好。
（经过测试相同线径情况下，双绞线通讯效果明显好于普通2芯线）。
2)线路的铺设要注意避免与强电混在一起，最好能够单独走线。
3)线路埋设过程中最好没有接头，若有必须用电烙铁焊接牢固并做好绝缘处理。
4)EXT485端口给读头供电时，连接线的长度最大不超过100米，如果需要更远的距离可采用读头独立供电的模式。
5)用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差，减少分布电容的影响（共地法）。
6)超出30台控制器或线长大于500米，建议采用485中继器。
7)对于设备超过60台或者60台以上建议布多条总线以及配多串口卡使用。
中控考勤门禁安装
中控是目前国内较大的考勤机厂商，产品性能稳定，质量可靠，价格实惠，售后维修有保障，所以越来越多的制造业工厂，外资企业都选择使用中控考勤门禁及配套的考勤软件。
那么中控考勤门禁怎么安装呢？下面以中控考勤门禁F2为例，为大家详细介绍一下它的安装方法。
1、如果你想安装中控门禁F2，首先你需要购买一台中控门禁门禁产品。
另外还要根据您的门，比如是玻璃门或者实木门购买相对应的电插锁或者是磁力锁、门禁开关、门禁电源。
然后接下来的一个环节就是门禁设备安装，比如说，电插锁或是磁力锁，冷静点冷静及需要固定在固定的位置。
固定这些设备是一个体力活，更是一个技术活，需要有专业的师傅来完成这项工作。
2、设备固定后，要按照中控门禁产品的接线图将门禁产品安装到固定的门禁安装位置，这样安装就算完成了，接下来的一个环节就是需要做指纹录入或者是门禁卡录入。
把所有的人员信息录入完之后，就需要做考勤考勤需要根据每个公司，不同的要求输入上班下班时间。
来制作考勤。
考勤制作完毕，之后整个门禁系统安装操作整个流程也就走完了。
以上是对中控考勤门禁安装的介绍，如果您还有任何疑问，可以咨询一下图展科技。
南京图展电子科技有限公司是专业从事建筑智能化系统设计和实施的高科技企业。
公司成立于2009年1月10日，注册资金201 万元。
是华东地区较具规模同时具有弱电智能化工程资质、城市及道路照明亮化工程资质、安防资质等高级别资质的企业之一、在建筑智能化工程领域具有较强的行业影响力和良好的用户口碑。
2018年门禁安装步骤-word范文模板 (5页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==门禁安装步骤篇一：门禁系统的安装方法及措施门禁系统的安装方法及措施1、门禁系统施工方法及措施1.1、设备安装（1）前端设备 A、进门处安装读卡器。
在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重载马达、监视器等），并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。
现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。
具体情况可根据客户选择安装方式。
（2）中控室设备A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用 UPS电源，对门禁系统集中供电。
1.2、设备调试（1）系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。
这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
（2）管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。
当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
（3）尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
（4）做好调试记录。
（5）最后填写竣工报告。
1.3、管线安装（1）安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。
在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
