湿陷性黄土地基处理技术

湿陷性黄土地基处理技术摘要：湿陷性黄土广泛分布于我国东北、西北、华中和华东部分地区，在湿陷性黄土地基上进行工程建设时，必须考虑因地基湿陷引起的附加沉降对工程可能造成的危害。

本文分析了湿陷性黄土的特点，并针对湿陷性黄土地基的实际情况提出了一些处理的方法，从而有利于减轻湿陷性黄土地基对工程建设的影响，提高工程质量，获得良好的经济效益和社会效益。

关键词：湿陷性黄土地基处理方法一、引言湿陷性黄土地基处理主要取决于湿陷性黄土的特殊性质，湿陷性黄土地基的变形包括压缩和湿陷性两种，当基底压力不超过地基土的容许承载力时，地基的压缩变形很小，大都在其上部结构的容许变形值范围以内，不会影响建筑物的安全和正常使用。

湿陷变形是由于地基被水浸湿引起的一种附加变形，往往是局部和突然发生，且不均匀，对建筑物破坏性大，危害严重，因此对湿陷性黄土地区的建筑物不论地基承载力是否达到容许承载力，都应对地基进行处理，前者以消除湿陷为目的，后者以提高承载力为主，同时应消除黄土的湿陷性。

二、正文2.1 湿陷性黄土的特点在土的自重压力或土的附加压力与自重压力共同作用下，受水浸湿时将产生大量而急剧的附加下沉，这种现象称为湿陷，它与自重湿陷性黄土一般土受水浸湿时所表现的压缩性稍有增加的现象不同。

由于各地区黄土形成时的自然条件差异较大，因此其湿陷性也有较大差别，有些湿陷性黄土受水浸湿后的土的自重压力下就产生湿陷，而另一些黄土受水浸湿后只有在土的自重压力和附加压力共同作用下产生湿陷。

前者称为自重湿陷性黄土，后者称为非自重湿陷性黄土，一般将黄土开始湿陷时的相应压力称为湿陷起始压力，可看作黄土受水浸湿后的结构强度。

当湿陷性黄土实际所受压力等于或大于土的湿陷起始压力时，土就开始产生湿陷。

反之，如小于这一压力，则黄土只产生压缩变形，而不发生湿陷变形。

湿陷变形不同于压缩变形，通常压缩变形在荷载施加后立即产生，随着时间的增长而逐渐趋向稳定。

对于大多数湿陷性黄土地基来说，（不包括饱和黄土和新近堆积的黄土），压缩变形在施工期间就能完成一大部分，竣工后三个月到半年即基本趋于稳定。

而湿陷变形的特点是：变形量大，常常超过正常压缩变形的几倍甚至几十倍；发生快，一般在浸水1-3小时就开始湿陷。

就一般的湿陷事故而言，往往在1-2天内就可能产生20-30cm 的变形量，这种量大、速率快而又不均匀的变形往往使建筑物发生严重变形甚至破坏。

而湿陷的出现完全取决于受水浸湿的机率，有的建筑物在施工期间即产生湿陷事故，而有的则在几年甚至几十年后才出现湿陷事故。

2.2 湿陷性黄土湿陷变形的主要指标湿陷性黄土湿陷变形的主要指标：湿陷系数，湿陷的起始压力和湿陷的起始含水量，其中以湿陷系数最为重要。

湿陷系数是单位厚度土样在土自重压力或自重压力与附加压力共同作用下浸水所产生的湿陷量。

它的大小反映了黄土对水的敏感程度，湿陷系数越大，表示土受水浸湿后的湿陷量越大，因而对建筑物的危害越大，反之，则小。

湿陷性黄土湿陷系数一般通过室内压缩仪进行测试，并按下式计算湿陷系数的δs ：e e e h h h p p p p s 00'='=--δ 式中：h p 为土样在压力p 作用时下沉稳定后的高度；h p '为上述加压稳定后的土样，在浸水作用下，下沉稳定后的高度；h 0为土样的原始高度；e p 为土样在压力p 作用下下沉稳定后的孔隙比；e p '为上述加压稳定后土样在浸水作用下下沉稳定后的孔隙比；e 0为土样的原始孔隙比。

湿陷系数在工程中主要用于：1）判别黄土的湿陷性；2）鉴别湿陷性黄土湿陷性的强弱；3）预估湿陷性黄土地基的湿陷量。

对黄土湿陷性的判别，按现行黄土规范，以0.015作为界限值，大于或等于0.015则定为湿陷性黄土，小于0.015则定为非湿陷性黄土。

利用湿陷系数，可大致判断湿陷性黄土湿陷性的强弱，一般认为，δs ≤0.03为弱湿陷性；0.03＜δs≤0.07为中等湿陷性；δs ＞0.07为强湿陷性。

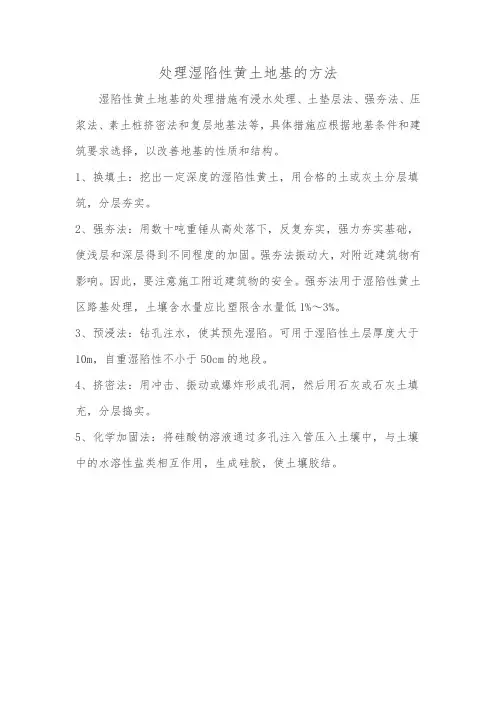

2.3 湿陷性黄土地基处理方法湿陷性黄土地区地基处理，尽管在地基处理技术的应用上同其他地区相比在施工工艺等方面差别不大，但其加固机理及方法又进一步体现了湿陷性黄土的地区特征，往往在提高承载力的同时，对黄土的湿陷性进行消除。

湿陷性黄土地基处理的根本原则是：破坏土的大孔结构，改善土的工程性质，消除或减少地基的湿陷变形，防止水浸入建筑物地基，提高建筑结构刚度。

2.3.1 强夯法强夯法又叫动力固结法。

是利用起重设备将80～400 kg的重锤起吊到10～40m高处，然后使重锤自由落下，对黄土地基进行强力夯击，以消除其湿陷性，降低压缩变形，提高地基强度，但强夯法适用对地下水位以上饱和度Sr≤60%的湿陷性黄土地基进行局部或整片处理，可处理的深度在3～12m。

土的天然含水率对强夯法处理至关重要，天然含水量低于10%的土，颗粒间摩擦力大，细土颗粒很难被填充，且表层坚硬，夯击时表层土容易松动，夯击能量消耗在表层土上，深部土层不易夯实，消除湿陷性黄土的有效深度小，夯填质量达不到设计效果。

当上部荷载通过表层土传递到深部土层时，便会由于深部土层压缩而产生固结沉降，对上部建筑物造成破坏。

2.3.2 垫层法土（或灰土）垫层是一种浅层处理湿陷性黄土地基的传统方法，我国已有2000多年的应用历史，在湿陷性黄土地区使用较广泛，具有因地制宜，就地取材和施工简便等特点。

实践证明，经过回填压实处理的黄土地基湿陷性速率和湿陷量大大减少，一般表土垫层的湿陷量减少为1～3cm，灰土垫层的湿陷量往往小于1cm，垫层法适用于地下水位以上，对湿陷性黄土地基进行局部或整片处理，可处理的湿陷性黄土层厚度在1～3m，垫层法根据施工方法不同可分为土垫层和灰土垫层，当同时要求提高垫层土的承载力及增强水稳定时，宜采用整片灰土垫层处理。

（1）素土垫层法。

素土垫层法是将基坑挖出的原土经洒水湿润后，采用夯实机械分层回填至设计高度的一种方法，它与压实机械做的功、土的含水率、铺土厚度、及压实遍数存在密切关系。

压实机械做的功与填土的密实度并不成正比，当土质含水量一定时，起初土的密实度随压实机械所做的功的增大而增加，当土的密实度达到极限时，反而随着功的增加而破坏土的整体稳定性，形成剪切破坏。

在大面积的素土夯填施工中时常遇到，运输土料的重型机械容易对已夯筑完毕的坝体表面形成过度碾压，造成剪切破坏，同时对含水率过高的地区形成“橡皮泥”现象，从而出现渗漏。

这些都将是影响夯填质量的主要因素。

（2）灰土垫层法。

灰土垫层法是采用消石灰与土的2∶8或3∶7的体积比配合而成，经过筛分拌合，再分层回填，分层夯实的一种方法，要保证夯实的质量必须要严格控制好灰土的拌制比例，土料的含水率，这对夯填质量起主要的影响因素。

在实际施工过程中，不可能用仪器对每一层土样进行含水率测定，只能通过“握手成团，落地开花”的直观测定法来测定，但这种方法对于湿陷性黄土测定范围过于偏大，经过实验测定大致在14%～19%，存在测定偏差，且土质湿润不够均匀，往往有表层土吸水饱和，下层土干燥的现象，给施工带来很大的难度。

当处理厚度超过3m时，挖填土方量大，施工期长，施工质量也不易保证，严重影响工程质量和工程进度。

所以垫层法同样存在着施工局限。

2.3.3 挤密法挤密法是利用沉管、爆破、冲击、夯扩等方法在湿陷性黄土地基中挤密填料孔再用素土、灰土、必要时采用高强度水泥土、分层回填夯实以加固湿陷性黄土地基，提高其强度，减少其湿陷性和压缩性。

挤密法适用于对地下水位以上，饱和度Sr≤65%的湿陷性黄土地基进行加固处理，可处理的湿陷性黄土厚度一般为5～15m。

但通过实践证明：挤密法对土的含水量要求较高（一般要求略低于最优含水率），含水量过高或过低，挤密效果都达不到设计要求，这在施工中很难控制，因为湿陷性黄土的吸水性极强且易达到饱和状态，在湿陷性黄土进行洒水湿润时，表层土质饱和后容易形成积水，下部土质却很难受水接触而呈干燥状态，对于含水量＜10%的地基土，特别是在整个处理深度范围内的含水量普遍偏低的土质中是不易采用的。

2.3.4 桩基础法桩基础既是一种基础形式也可看作是一种地基处理措施，是在地基中有规则的布置灌注桩或钢筋混凝土桩，以提高地基承载能力。

桩根据受力不同可分为端承桩和摩擦桩，这种地基处理方法在工业与民用建筑中使用较多，但桩基础仍然存在浅在的隐患，地基一旦浸水，便会引起湿陷给建筑物带来危害。

在自重湿陷性黄土中浸水后，桩周土发生自重湿陷时，将产生土相对桩的向下位移对桩产生一个向下的作用力即负摩擦力。

而且通过实践证明，预制桩的侧表面虽比灌注桩平滑，但其单位面积上的负摩擦力却比灌注桩大。

这主要是由于预制桩在打桩过程中将桩周土挤密，挤密土在桩周形成一层硬壳，牢固的黏附在桩侧表面上，桩周土体发生自重湿陷时不是沿桩身而是沿硬壳层滑移，硬壳层增加了桩的侧表面面积，负摩擦力也随着增加，正是由于这股强大的负摩擦力至使桩基出现沉降，由于负摩擦力的发挥程度不同，导致建筑物地质基础产生严重的不均匀沉降，构成基础的剪切应力，形成剪应力破坏，这也正是导致众多事故发生的主要因素。

2.3.5 预浸水法湿陷性黄土地基预浸水法是利用黄土浸水后产生自重湿陷的特性，在施工前进行大面积浸水使土体预先产生自重湿陷，以消除黄土土层的自重湿陷性，它只适用于处理土层厚度大于10m，自重湿陷量计算值不大于500mm的黄土地基，经预浸法处理后，浅层黄土可能仍具外荷湿陷性，需做浅层处理。

预浸水法用水量大、工期长，一般应比正式工程至少提前半年到一年进行，浸水前沿场地四周修土埂或向下挖深50cm，并设置标点以观测地面及深层土的湿陷变形，浸水期间要加强观测，浸水初期水位不易过高，待周围地表出现环形裂缝后再提高水位，湿陷性变形的观测应到沉陷基本稳定为止。

预浸水法用水量大，对于缺水少雨、水资源贫乏地区，不易采用，当土层下部存在隔水层时，预浸时间加大，工期延长，都将是影响工程的因素。

2.3.6深层搅拌桩法深层搅拌桩是复合地基的一种，近几年在黄土地区应用比较广泛，可用于处理含水量较高的湿陷性弱的黄土。

它具有施工简便、快捷、无振动，基本不挤土，低噪音等特点。

深层搅拌桩的固化材料有石灰、水泥等，一般都采用后者作固化材料。

其加固机理是将水泥掺入粘土后，与粘土中的水分发生水解和水化反应，进而与具有一定活性的粘土颗粒反应生成不溶于水的稳定的结晶化合物，这些新生成的化合物在水中或空气中发生凝硬反应，使水泥有一定的强度，从而使地基土达到承载的要求。

深层搅拌桩的施工方法有干法施工和湿法施工两种，干法施工就是“粉喷桩”，其工艺是用压缩空气将固化材料通过深层搅拌机械喷入土中并搅拌而成。

因为输入的是水泥干粉，因此必然对土的天然含水量有一定的要求，如果土的含水量较低时，很容易出现桩体中心固化不充分、强度低的现象，严重的甚至根本没有强度。
