罩极电机

罩极式交流电动机以结构简单，制作成本低，运行噪声较小等原因而被广泛应用在电风扇、电吹风、吸尘器等小型家用电器中。罩极式电动机只有主绕组，没有启动绕组。

但是在定子的两极处各设有一副短路环，也称为“电极罩极圈”，当电动机通电后，主磁极部分产生了磁场，这磁场是脉动的，电机不会旋转。

但是在短路环中产生短路电流，从而使磁极上被罩部分的产生的磁场，比未罩住部分的磁场滞后些，因而磁极构成旋转磁场，电动机转子便旋转启动工作了。

实际上，这短路环就相当于电机的启动绕组了。

这就是罩极电机的由来

3．罩极式电动机

罩极式电动机是单向交流电动机中最简单的一种，通常采用笼型斜槽铸铝转子。它根据定子外形结构的不同，又分为凸极式罩极电动机隐极式罩极电动机。

凸极式罩极电动机的定子铁心外形为方形、矩形或圆形的磁场框架，磁极凸出，每个磁极上均有1个或多个起辅助作用的短路铜

环，即罩极绕组。凸极磁极上的集中绕组作为主绕组。

隐极式罩极电动机的定子铁心与普通单相电动机的铁心相同，其定子绕组采用分布绕组，主绕组分布于定子槽内，罩极绕组不用短路铜环，而是用较粗的漆包线绕成分布绕组（串联后自行短路）嵌装在定子槽中（约为总槽数的1/3），起辅助组的作用。主绕组与罩极绕组在空间相距一定的角度。

当罩极电动机的主绕组通电后，罩极绕组也会产生感应电流，使定子磁极被罩极绕组罩住部分的磁通与未罩部分向被罩部分的方向旋转。

罩极式电动机没有短路环会不运转.当罩极式电动机的励磁线圈通电后,罩极式电动机磁极的磁通分布在空间上是移动的,由末罩部分向被罩部分移动,好像旋转磁场一样,从而使笼形结构的转子获得启动转矩,并且也决定了电动机的转向由末罩部分向被罩部分旋转.如果没有短路环,罩极式电动机磁极的磁通分布在空间上就不能形成移动,转子也就不能获得启动转矩,所以,没有短路环罩极式电动机不运转.

21 、通常什么原因造成异步电动机空载电流过大？

答：原因是：（1 ）电源电压太高；（2 ）空气隙过大；（3 ）定子绕组匝数不够；（4 ）三角形、Y 接线错误；（5 ）电机绝缘老化。

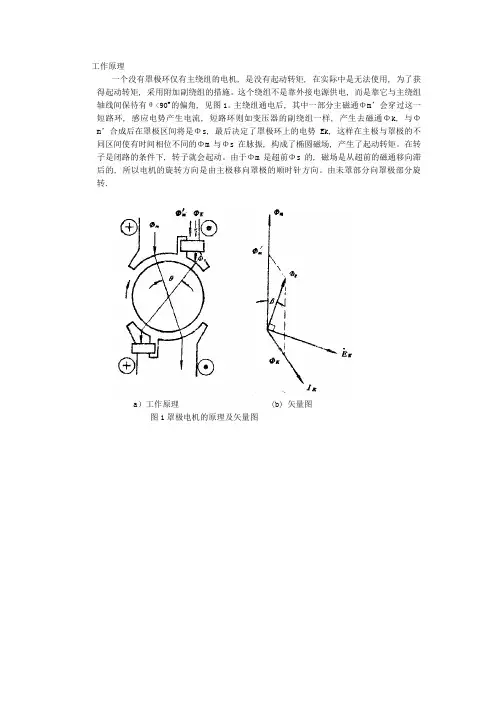

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。每个磁极在1/3--1/4全极面处开有小槽，如图3所示，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当，从而产生旋转磁场使电动机转动起来。

以下是罩极马达的原理:

定子由硅钢片叠压是成,每个磁极上绕有集中绕组,称为主绕组,每个极面上的一边开有小槽,其中嵌入短路铜环,罩着磁极的1/3.铜环相当于变压器的副绕组,能产生感应电势与短路电流.

当定子绕组通入交流电流时,磁极下面的磁场中心线从没有被短路铜环罩住的左边部分向右移动,这是由于短路环的感应电流,总是阻止短路环包围的那部分磁通的存在的变化,以致穿过短路环的磁通在时间上滞后未罩部分的磁通一个电通度,使电动机获得类似两组绕组产生的旋转磁场,从而使转子朝同一方向转动.起动转矩很小,过载能力低,损耗大,效率低.
