常见副车架(厚板件)焊接基本技术
汽车车身外板件焊接操作技术分析
汽车车身外板件焊接操作技术分析随着汽车工业的不断发展和进步，车身外板件焊接技术也得以不断提升。
汽车车身外板件焊接操作技术是汽车制造过程中不可忽视的重要环节，它关系到汽车的质量和安全性。
下面将对汽车车身外板件焊接操作技术进行分析。
一、焊接工艺流程1. 板料的切割和加工焊接开始前需要对车体的板料进行切割和加工，以保证焊接的准确性和稳定性。
2. 夹具准备夹具需要根据焊接的需要设计和制造，并根据图纸进行布置，以保证焊接的准确性。
3. 焊接前的检查在进行焊接前需要对车体进行全面的检查和确认，以保证焊接过程顺利进行，并且完成后车体没有任何问题。
4. 焊接汽车车身外板件焊接操作技术从普通的手工焊接到完全自动化焊接，常用的焊接方式包括手工弧焊、自动化MIG焊、激光焊、电弧焊、电子束焊等。
5. 焊后处理焊接后需要对焊点进行处理，以保证连接质量和外观质量。
通常采用打磨和抛光等方式处理。
6. 检查焊接完成后需要对焊接质量进行检查，以发现并排除不良焊接，确保车体质量的稳定和可靠性。
二、不同焊接技术的比较手工焊接手工焊接是最基本、最早期的焊接方式之一，它的优势是操作灵活，适合钢材的焊接。
缺点是焊接质量难以稳定，耗时耗力且效率低。
自动化MIG焊自动化MIG焊是目前最为常见的焊接类型之一，特点是速度快，能够同时完成多个焊接点的工作。
缺点是难以控制焊接质量，容易引起热变形和气孔等问题。
激光焊激光焊是一种高科技的焊接技术，它的优势是速度快，精度高，且可进行较大深度的焊接。
缺点是设备昂贵，操作难度大，难以控制焊接材质的质量。
电子束焊电子束焊是一种高能电子束焊接技术，它的优势是不会产生焊接变形，焊缝质量好，并且加工效率高，适用于各种金属的焊接。
缺点是设备昂贵，容易造成环境污染。
三、注意事项• 焊接必须在干燥、清洁的环境下进行，避免焊接面受到腐蚀影响。
• 焊接时要遵循安全规范，戴好手套、口罩、护目镜等。
• 焊接质量关系到车体的稳定性和安全性，对焊接工作人员的经验和技能要求较高。
汽车车身板件焊接操作技术解析——以对接焊、填孔焊为例
汽车车身板件焊接操作技术解析——以对接焊、填孔焊为例作者：李贤林来源：《汽车维护与修理·汽修职教》 2017年第8期广州市交通运输职业学校李贤林随着汽车技术的不断发展，小型客车车身的结构由车架式车身逐步转变到整体式车身结构，整个车身形状都是由薄钢板冲压制成，再通过各种连接方式形成一个整体。
在车身材料的选择方面， 20世纪70年代中期以后，高强度低合金材料、超高强度材料、铝合金材料及镀层材料逐渐代替了原有的低碳钢板材质。
钢材的厚度也发生了很大的变化，外板材零件的厚度由0.9 mm下降到0.7 mm, 结构零件的板材从3 mm下降到1.2 mm～2 mm。
以一台后部发生撞击的事故轿车为例，后翼子板（厚度通常为0.7 mm）发生严重变形，需要重新更换该零件，车身的整个侧围是一个整体，整体更换侧围工时和成本均较高，因此，维修改事故车采用切割更换的方式，在后翼子板的C柱上端位置和车门槛和后尾灯等位置需要切割变形零件，新的零件采用气体保护焊对接焊及填孔焊完成焊接作业，本文对气体保护焊对接焊、填孔焊操作技术进行解析。
1 焊接种类及其在车身维修中的应用汽车车身板件维修应用焊接时，根据焊接接头所处的状态不同，可分为压焊、熔化焊和钎焊。
（1）压焊。
先对金属施加压力使其压紧，同时通过大电流形成的电阻热将被焊金属熔化形成焊点。
压焊焊接时，从操作方式来说，加热和加压并存。
在各种压焊方法中，电阻点焊（压焊中的一种）是汽车制造业不可缺少的焊接方法，在汽车修理业中应用也较为广泛。
（2）熔化焊。
将金属件加热到熔点，形成熔池，然后冷却结晶，形成焊点。
实施熔化焊时，只需将金属加热形成熔池，不需要加压。
目前，在车身维修作业中，气体保护焊（熔化焊中的一种）应用最为广泛。
（3）钎焊。
在需要焊接的板件上，将熔点比它低的焊料熔化（被焊板件不需熔化），而使被焊板件形成连接。
根据钎焊材料的温度，可分为软钎焊和硬钎焊。
汽车车身维修中，应用的主要是铜焊，用于车身零件接口处密封，可防止水分和灰尘渗入，使用黄铜焊条作为焊料，属于硬钎焊。
车架焊接基本技术共30页文档
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
车架焊接基本技术
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
30
汽车副车架焊接变形及控制方法

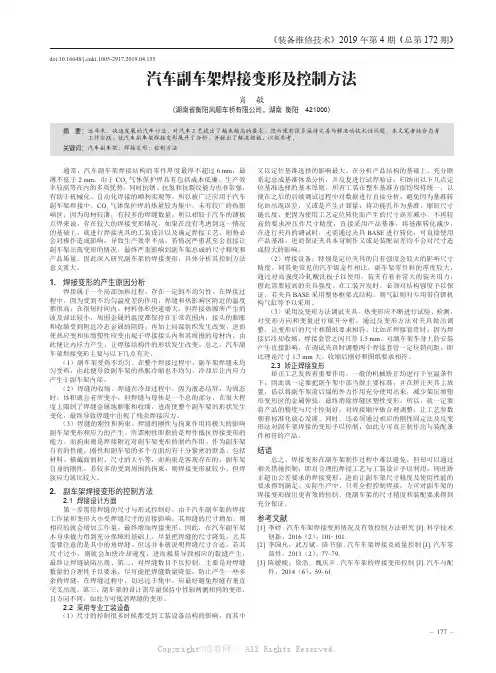

– 177 –《装备维修技术》2019年第4期（总第172期）doi:10.16648/ki.1005-2917.2019.04.155汽车副车架焊接变形及控制方法肖敏（湖南省衡阳风顺车桥有限公司，湖南 衡阳 421000）摘要： 近年来，快速发展的汽车行业，对汽车工艺提出了越来越高的要求，进而便有很多亟待完善与解决的技术性问题。
本文笔者结合自身工作实践，就汽车副车架焊接变形展开了分析，并提出了解决措施，以供参考。
关键词： 汽车副车架；焊接变形；控制方法通常，汽车副车架焊接结构的零件厚度最厚不超过6mm ，最薄不低于2mm 。
由于CO 2气体保护焊具有包括成本低廉、生产效率较高等在内的多项优势，同时抗锈、抗氢和抗裂纹能力也非常强，有助于机械化、自动化焊接的顺利实现等，所以被广泛应用于汽车副车架焊接中。
CO 2气体保护焊的热量较为集中，未有较广的热影响区，因为母材较薄，有较多的焊缝数量，所以相较于汽车的薄板点焊来说，存在较大的焊接变形情况。
如果在没有考虑到这一情况的基础上，就进行焊接夹具的工装设计以及确定焊接工艺，则势必会对操作造成影响，导致生产效率不高，若情况严重甚至会直接让副车架出现变形的情况，最终严重影响到副车架总成的尺寸精度和产品质量。
因此深入研究副车架的焊接变形，具体分析其控制方法意义重大。
1. 焊接变形的产生原因分析焊接属于一个局部加热过程，存在一定的不均匀性。
在焊接过程中，因为受到不均匀温度差的作用，焊缝和热影响区附近的温度都很高，在很短时间内，材料体积快速增大，但焊接热源所产生的波及却比较小，周围金属的温度都保持在正常范围内，接头的膨胀和收缩受到附近冷态金属的阻碍，再加上局部组织发生改变，进而使热应变和压缩塑性应变出现于焊接接头内和其周围的母材内，由此便让内应力产生，让焊接结构件的形状发生改变。
总之，汽车副车架焊接变形主要与以下几点有关。
（1）副车架受热不均匀。
在整个焊接过程中，副车架焊缝未均匀受热，由此便导致副车架的热胀冷缩也不均匀，冷却后让内应力产生于副车架内部。
浅谈汽车副车架的焊接工艺

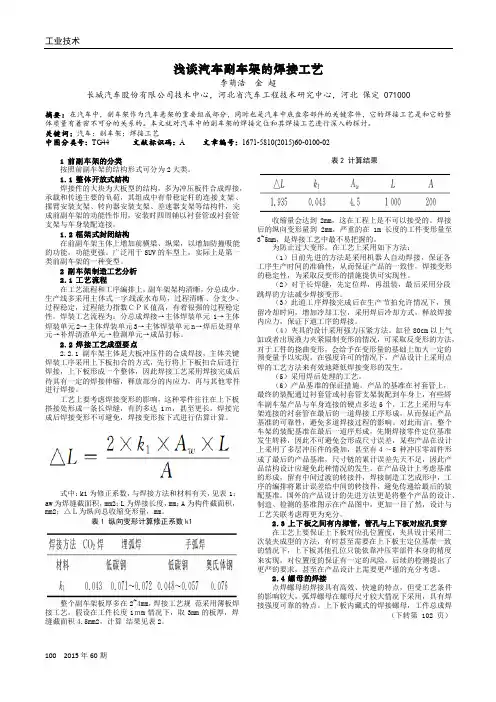

浅谈汽车副车架的焊接工艺李萌浩金超长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心，河北保定 071000摘要：在汽车中，副车架作为汽车悬架的重要组成部分，同时也是汽车中底盘零部件的关键零件，它的焊接工艺是和它的整体质量有着密不可分的关系的。
本文就对汽车中的副车架的焊接定位和其焊接工艺进行深入的探讨。
关键词：汽车；副车架；焊接工艺中图分类号：TG44 文献标识码：A 文章编号：1671-5810(2015)60-0100-021 前副车架的分类按照前副车架的结构形式可分为2大类。
1.1 整体开放式结构焊接件的大块为大板型的结构，多为冲压板件合成焊接，承载和传递主要的负荷，其组成中有带稳定杆的连接支架、摆臂安装支架、转向器安装支架、差速器支架等结构件，完成前副车架的功能性作用，安装时四周辅以衬套管或衬套管支架与车身装配连接。
1.2 框架式封闭结构在前副车架主体上增加前横梁、纵梁，以增加防撞吸能的功能，功能更强。
广泛用于SUV的车型上，实际上是第一类前副车架的一种变型。
2 副车架制造工艺分析2.1 工艺流程在工艺流程和工序编排上，副车架架构清晰，分总成少，生产线多采用主体式一字线流水布局，过程清晰、分支少、过程稳定，过程能力指数ＣＰＫ值高，有着很强的过程稳定性。
焊装工艺流程为：分总成焊接→主体焊装单元1→主体焊装单元2→主体焊装单元3→主体焊装单元n→焊后处理单元→补焊清渣单元→检测单元→成品打标。
2.2 焊接工艺成型要点2.2.1 副车架主体是大板冲压件的合成焊接，主体关键焊装工序采用上下板扣合的方式，先行将上下板扣合后进行焊接，上下板形成一个整体，因此焊接工艺采用焊接完成后待其有一定的焊接伸缩，释放部分的内应力，再与其他零件进行焊接。
工艺上要考虑焊接变形的影响，这种零件往往在上下板搭接处形成一条长焊缝，有的多达1ｍ，甚至更长。
焊接完成后焊接变形不可避免，焊接变形按下式进行估算计算。
式中：k1为修正系数，与焊接方法和材料有关，见表1；aw为焊缝截面积，mm2；L为焊接长度，mm；A为构件截面积，mm2；△Ｌ为纵向总收缩变形量，mm。
汽车车架的焊接修复工艺文档_(2)
汽车车架的焊接修复工艺车架是汽车装配的基础，汽车的绝大部分部件和总成其位置都是通过车架来固定的。
因此，车架是汽车的主要承载件，汽车处于静态时，车架所受载荷为静载荷。
它包括车架和车身的自身质量及安装在车架上各总成与附件的质量，有时还包括乘客和行李的质量。
汽车处于动态时，车架承受的载荷为动载荷。
汽车在平坦的道路上以较高车速行驶时会产生垂直动载荷，它的大小取决于作用在车架上的静载荷及其在车架上的分布，同时，还取决于静载荷作用处的垂直加速度值。
受这种载荷作用，车架会产生弯曲变形。
汽车在崎岖不平的路面上行驶时，前后几个车轮可能不在同一平面上而产生斜对称动载荷，这主要是汽车在不平道路上行驶产生的。
其大小取决于道路不平整度以及车身、车架和悬架的刚度。
受这种载荷作用，车架也会产生扭转变形。
另外，由于汽车的使用工况不是固定的，而是受道路、气候条件及其它因素影响而产生相当频繁且无规律的变化。
因此，车架所受动载荷除以上两种外，还将承受其它一些动载荷的作用。
例如，当汽车加速或制动时，会导致车架前、后部分的载荷重新分配；汽车转弯时，离心力将使车架受到侧向力的作用；经常行驶于坏路的汽车，还承受冲击载荷的作用等；当前一轮正面撞在路面凸包上时，将使车架产生水平方向的剪切变形；安装在车架上的各总成工作时所产生的力等；这些无规律且不断变化的载荷引起车架变形的形式和状况也是随机的。
因此，车架的基本变形除纯弯曲、纯扭转变形外，还有弯曲与扭转的复合变形。
通常，车架承受的是无规律的交变重复载荷，车架的损坏主要是疲劳损坏，其主要形式是断裂，而疲劳裂纹则起源于纵梁或横梁的边缘处。
1. 车架的焊接方法车架纵梁断裂的修补与加固应视其裂纹的长短及所在的部位，采取不同的修理方法。
(1)当裂纹较短且在受力不大的部位时，可直接用电火花焊修。
焊修时应在裂纹的末端钻直径5mm的止裂孔，以消除应力，防止裂纹扩展(如图1a，虚线为砂纸打磨范围)。
沿裂纹开焊修坡口，坡口为90°，深度为纵梁厚度的2/3(如图1b)。
汽车副车架装焊要点及其调整方法
汽车副车架装焊要点及其调整方法概述：副车架在整车性能的一个关键部件，装焊出质量符合要求的副车架是保证整车的调试的前提，在整车中车的动力部分安装在副车架上它又和车架紧固连接,我们知道车架是整车的承重部分而副车架连接在车架的底部承担着整车的全部重量，副车架的强度是由结构设计和焊接方法及其焊接质量来保证的，这里不在详加分析，现在我们主要来阐述副车架在装焊中的调整方法，如何在工装夹具上装焊出符合设计要求的副车架，供参考借鉴。
副车架属于承重受力结构，一般采用中厚板CO2焊组焊构成，除的合理的安排装焊工艺外，在装焊的各道工序中施加预制其变形量，工装夹具如何调整十分重要，只靠三座标的精度检测标定副车架夹具，忽略了焊接变形的影响是装焊不出质量达标的副车架的。
焊接结构的副车架大多采用管梁拼焊和板件拼焊形式，大同小异结构不尽相同，这里重点介绍副车架工装夹具调整方面的方法。
板件拼焊形式副车架对于非配合安装面非一般可以不做过多的要求，从副车架分析它的主体作用只是承重过渡到每个安装点的连接，主体并不与车的动力配合，只要副车架和车的动力底盘部分的安装点面准确就不会影响整车的技术参数性能，因此夹具三坐标标定精度后，如何根据副车架总成检具调校修正焊接变形保证各安装点、面的准确，达到副车架的技术质量要求是副车架夹具调整的关键环节。
下面分别介绍副车架各道工序的工装夹具调校。
一、副车架上板、副车架下班、左/右连接支柱、左/右摆臂安装板组焊总成一序夹具调校夹具精度按整车数模标定后，首先分析焊接过程变形趋势和变形量，副车架上下板焊接采用了CO2段焊，焊道在上下板结合处的上边口，焊接变形虽有使上下板产生下凹的趋势单由于采用了断焊板件的受热量较小工艺上又要求采用对称焊接的方法因此下凹变形量很小也无扭曲趋势，不会影响副车架主体尺寸，可以不考虑预制下凹的反变形，左/右连接支座和副车架上下板连接处在整车中受力很大最大,采用了CO2 通焊，焊道长工件结合处受热线能量很大，产生很大的热变形，冷却后整个左/右连接支座向内侧收缩，收缩估算值可达到1.5-2mm，在左/右连接支座上的前安装座孔可以通过对前安装座定位销和前安装座定位面实现预制变形的调整，将其左/右连接支柱定位销向外移动1.5-2mm，依据计算左/右连接支柱定位销向外移动后左/右连接支柱定位面也同时下调约1mm用以抵消焊接收缩变形回位后达到较准确的位置，预制变形量究竟何值最佳，还要通过副车架的试焊上总成检具检侧前安装座的误差量进一步的调校夹具此处的定位销即可实现，这只是左/右连接支柱和车架底盘的一个安装位置，而左/右连接支柱还有另一个极其重要的安装点，即左/右连接支柱组件上的三角摆臂安装支座，三角摆臂安装支座夹具上虽有定位销定位但无法克服焊接收缩变形使三角摆臂安装支座向内侧收缩，使两个三角摆臂安装支座间的开档距离尺寸变小，通过对此处强行外挤办法来预制克服其变形量，外挤调节量还是要通过副车架上检具验证调整来实现其位置的准确性并达到总装配走正公差的要求，这是对副车架总成一序的重要基础安装点、面的基本调节方法，也是为副车架总成各轴套焊接位置的准确性鉴定必要的条件。
焊接厚板焊接方法
焊接厚板焊接方法焊接厚板是指厚度大于等于6mm的金属板材进行焊接。
由于厚板的特性，其焊接过程中面临着一系列的挑战，如热输入大、残余应力高、变形大等问题。
为了保证焊接质量，需要选择合适的焊接方法和控制参数。
以下是几种常见的焊接厚板的方法：1.手工弧焊（SMAW）：手工弧焊是一种传统的焊接方法，适用于焊接厚板。
其主要特点是灵活性高，适用于各种规格的工件和焊接位置。
然而，由于手工操作的不稳定性，焊缝质量和工作效率较低。
2.埋弧焊（SAW）：埋弧焊是一种将焊丝和焊剂自动供给到焊缝中的焊接方法。
它具有高熔化率、高效率、高质量等优点，适用于焊接较厚的板材。
埋弧焊的电弧稳定性好，操作简单，适合大型钢结构的生产。
3.气体保护焊（GMAW）：气体保护焊是一种利用连续送丝器自动供给焊丝的焊接方法。
它适用于焊接较薄的金属板材，但也可以用于焊接厚板。
气体保护焊的优点是焊接速度快、熔深大、残余应力小等。
然而，对于焊接厚板，需要控制好热输入，以防止产生大幅度的变形。
4.电弧焊（GTAW）：电弧焊是一种利用无筋熔化电极焊接方法，适用于焊接薄到厚板的金属。
其特点是焊接质量高、焊缝形状美观，但工作效率较低。
对于焊接厚板，需要在焊接参数的选择上进行调整，以实现较好的焊缝质量。
在选择焊接方法时，需要考虑以下因素：1.焊接金属特性：焊接厚板时，需要了解金属的种类和性能，以便选择合适的焊接方法。
不同的金属有不同的熔点和传热性能，对焊接过程的要求也不同。
2.焊接要求：根据焊接厚板的不同要求，选择合适的焊接方法。
例如，对于高要求的焊缝，可以选择气体保护焊或电弧焊等方法。
3.工装夹具：对于焊接厚板，为了减小焊接变形，可以使用工装夹具来固定工件，以增加焊接质量。
4.焊接参数的选择：对于焊接厚板，需要根据焊接金属的性能和要求选择合适的焊接参数，如焊接电流、电压、送丝速度等。
总之，焊接厚板需要合适的焊接方法和参数来保证焊接质量。
在选择方法时，需要考虑金属特性、焊接要求、工装夹具和焊接参数的选择等因素，以实现高质量的焊接。
钢制副车架生产过程
钢制副车架生产过程钢制副车架是汽车制造中重要的组成部分，它承载着整车的重量和力度，并起到保护车身结构的作用。
本文将介绍钢制副车架的生产过程，包括原材料的选择、加工工艺和质量控制等方面。
一、原材料的选择钢制副车架的制作主要使用高强度钢材，其优点是具有良好的抗拉强度和抗冲击性能。
在选择原材料时，需要考虑到车辆的使用环境和要求，以及副车架的结构设计。
常用的钢材有碳素钢、合金钢和不锈钢等，其中碳素钢具有良好的可焊性和成本优势，因此广泛应用于副车架的生产中。
二、加工工艺1. 板材预处理：首先对钢板进行切割和修边，以便满足副车架的尺寸和形状要求。
然后进行除锈处理，以提高钢板的表面质量和降低氧化层对焊接质量的影响。
2. 焊接工艺：副车架的制作主要采用焊接工艺，常见的焊接方法有电弧焊、气体保护焊和激光焊等。
焊接工艺的选择与钢材的种类和厚度有关。
通过焊接，将不同零部件连接成整体的副车架结构。
3. 热处理：为了提高钢材的强度和韧性，副车架通常需要进行热处理。
热处理方法包括正火、淬火和回火等，可以根据需要选择不同的热处理工艺。
4. 表面处理：副车架在生产过程中需要进行表面处理，以提高其耐腐蚀性和美观度。
表面处理方法包括镀锌、喷涂和电泳涂装等，根据不同的要求选择适合的表面处理工艺。
三、质量控制在钢制副车架的生产过程中，质量控制是非常重要的环节。
质量控制主要包括以下几个方面：1. 原材料检验：对采购的钢材进行化学成分和力学性能的检验，确保符合设计要求。
2. 加工过程控制：对每个加工环节进行严格控制，包括尺寸、形状和表面质量的检验，避免因加工不当导致副车架的质量问题。
3. 焊接质量控制：焊接过程中需要进行焊缝的质量检验，包括焊接强度和焊缝的外观质量等。
4. 热处理质量控制：热处理过程中需要严格控制温度和时间等参数，确保副车架获得良好的热处理效果。
5. 最终产品检验：对成品副车架进行全面的检验，包括外观质量、尺寸精度和力学性能等方面，确保产品符合设计和客户的要求。
厚钢板焊接要领2
厚钢板焊接要领2摘要：本文对Q345E厚钢板焊接工艺做了简单的介绍。
摘要：本文对Q345E厚钢板焊接工艺做了简单的介绍。
关键词：Q345E钢板,施工工艺Q345E钢板具有良好的韧性、塑性、冷弯性和焊接性能。
一般在热轧或正火状态下使用。
广泛适用于桥梁、车辆、船舶、管道、锅炉、各种容器、油罐、电站、厂房结构、低温压力容器等结构件。
一般20mm以下的中板焊接时不用焊前预热和焊前热处理。
40~60mm算厚度板，由于较大的拘束度，焊接时需采取焊前预热、后热等措施。
1、下料加工：采用氧—液化石油气切割，与氧—乙炔气切割相比，虽然预热时间较长、切割速度较慢，但切割面光滑，渗碳少，成本下降20%以上，比较经济安全。
2、焊接方法：用焊条电弧焊打底，填充和盖面采用埋弧自动焊。
3、焊接坡口：精度要求较高的坡口，采用龙门刨刨削而成，加工后用样板检查坡口尺寸，厚钢板对接在专用平台上进行，以保证对口错边不大于2mm。
一般要求的，坡口采用火焰切割加工。
4、坡口尺寸：坡口形式及尺寸见图1。
5、钢板对接：钢板对接前，对坡口及坡口边缘100mm范围内的油、锈、漆等污物进行彻底清理，直到露出金属光泽为止。
并采用超声波检查内部缺陷，对毛边、夹层、裂纹、夹灰等缺陷及时进行处理。
6、焊接材料：对于焊接材料的选用, 应严格控制其含扩散氢含量。
一般要求选用低氢型(E5015/J507)或超低氢型焊条。
焊条的含氢量不超过5ml/100g (水银法扩散氢测定法)。
焊前严格按规定烘干350~380℃并保温1.5~2h。
烘好的焊条放于保温桶中，随用随取;焊条连续烘干次数不得超过3次。
对于采用埋弧自动焊时, 焊剂中不准混入灰尘、铁屑及其它杂物。
熔炼型焊剂( HJ331) 必须烘到300℃以上, 保温1 ～2h。
如采用烧结型焊剂(SJ101), 必须烘到350℃并保温2h 以上。
7、焊接设备：焊条电弧焊采用性能稳定可靠的直流焊机。
8、焊前预热：由于厚40~60mm的Q345E钢板的焊接拘束度较大，不采取措施或采取的焊接措施不当，焊后容易产生焊接冷裂纹。
常见副车架(厚板件)焊接基本技术
冷裂纹是在焊后冷却过程中产生的，大多产生在基体金属或基体金属与焊缝交界的熔合线上。 其产生的主要原因是由于热影响区或焊缝内形成了淬火组织，在高应力作用下，引起晶粒内部的 破裂，焊接含碳量较高或合金元素较多的易淬火钢材时，最易产生冷裂纹。
2) 焊缝过凹 因焊缝工作截面的减小而使接头处的强度降低。 3) 焊缝咬边 在工件上沿焊缝边缘所形成的凹陷叫咬边。它不仅减少了接头 工作截面，而且在咬边处造成严重的应力集中。 4) 焊瘤 熔化金属流到溶池边缘未溶化的工件上，堆积形成焊瘤，它与工件 没有熔合焊瘤对静载强度无影响，但会引起应力集中，使动载强度降低。 5) 烧穿 烧穿是指部分熔化金属从焊缝反面漏出，甚至烧穿成洞，它使接头 强度下降。
1、工件焊后一般都会产生变形，如 果变形量超过允许值，就会影响使用。
2、焊缝的外部缺陷 1）焊缝增强过高 如图所示,当焊
接坡口的角度开得太小或焊接电流 过小时，均会出现这种现象。焊件 焊缝的危险平面已从M-M平面过渡 到熔合区的N-N平面，由于应力集 中易发生破坏，因此，为提高压力 容器的疲劳寿命，要求将焊缝的增 强高铲平。
焊点结构如图所示：
R总
电极
ew w c
w
被焊工件
ew
电极
焊点结构示意图
δ——焊件板厚，d——电极直径， dn——熔核直径，dr——塑性环直径， hn——熔核高度，△——压痕深度。
点焊的原理图
其中R总——焊接区总电阻 Rew——电极与焊件之间接触电阻 Rw——焊件内部电阻 Rc——焊件之间接触电阻 电阻焊产生的热量公式：Q=I2Rt
2
8
2500--5000
3
汽车副车架焊接热变形控制方案分析 钱在
汽车副车架焊接热变形控制方案分析钱在摘要：汽车副车架常用于轿车、SUV和小型MPV车型，是汽车底盘的重要组成部分，主要用于方向机、稳定杆、发动机悬置等的模块化安装固定，其尺寸精度直接影响车辆操控性和舒适性。
目前汽车副车架多由2~4mm中厚板冲压件，采用CO2气体保护焊焊接而成。
CO2气体保护焊热量比较集中，热影响区较窄，焊缝数量多，焊接变形比较大，变形方向和变形量不易控制，因此研究如何控制焊接热变形在实际生产中有重要意义。
本文仅从工艺和工装角度出发，以某SUV后副车架为例，讨论副车架CO2焊接尺寸变形的控制方案。
关键词：副车架；焊接变形；基准1、工艺流程1.1产品结构及功能该后副车架为典型的多连杆独立悬架结构后副车架，在国内许多主流车型如长安福特福克斯、长安CS75、日产逍客等车型上得到广泛应用，通过调整后副车架下摆臂安装偏心螺杆可实现后轮外倾角的调整，提高车辆行驶稳定性，有效降低轮胎的磨损。
该后副车架由后副车架本体上/下板等近30个零件采用机器人CO2弧焊方式焊接而成，焊缝总长度多达6300mm，焊接工作量过大，焊接过程中产生大量的热量，进而产生较大的焊接应力及热变形。
其主要结构及功能标识见图1（图1不涉及尺寸），其中1~4为副车架安装及主定位孔，5、6为稳定杆安装螺栓，7、8为后悬减震器安装孔，9~12为上下摆臂安装孔，车体悬架的大部分部件如减震器、上/下摆臂、稳定杆等通过后副车架安装到车体上，设计要求所有孔位精度保证在±1.5mm（个别要求0.7mm ）之内，并且具有模块化安装要求的孔位精度要同时满足关联尺寸要求。
1.2焊接工艺流程该结构副车架总成零件数量较多，架构比较复杂，过程控制环节多，过程稳定性较难控制，焊接工艺流程见图２。
2、变形控制方案后副车架本身结构和功能，决定了实际生产中在保证焊接强度的前提下，需确保关键安装点尺寸精度（见图1），CO焊接热变形是不可避免的，在实际工艺和工装开发中可从以下几个方面着手控制热变形。
汽车车架焊接工艺分析及工装设计
汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它不仅承担着支撑汽车车身结构的作用，还承载着汽车的全车重量和引擎的动力输出。
车架的质量和安全性直接影响着汽车的行驶性能和安全性能。
在汽车制造过程中，车架的焊接工艺和工装设计对于车架的质量和成型精度起着至关重要的作用。
本文将对汽车车架焊接工艺进行分析，并就相关工装设计进行探讨。
一、汽车车架焊接工艺分析1.焊接工艺选择汽车车架一般采用焊接工艺来完成组装。
目前主要采用的车架焊接工艺有点焊、气体保护焊、激光焊等。
气体保护焊是目前应用最为广泛的汽车车架焊接工艺之一。
气体保护焊具有焊缝质量好、速度快、污染小等优点，适合于汽车车架的大批量生产。
汽车车架焊接材料一般采用高强度低合金（HSLA）钢或碳素钢。
HSLA 钢具有良好的强度和韧性，能够满足汽车车架在碰撞和扭曲等条件下的要求，因此被广泛应用于汽车车架的焊接制造。
汽车车架焊接过程中，焊接工艺的控制对焊接质量和车架性能起着至关重要的作用。
焊接参数的选择和控制、焊接接头的设计和准备、焊接接头的清洁和保护等都是影响焊接质量的关键因素。
4.焊接质量检测汽车车架焊接后，需要进行焊接质量的检测。
常用的焊接质量检测方法包括X射线检测、超声波检测、磁粉探伤等。
这些方法可以有效地检测焊接缺陷，保证汽车车架的焊接质量。
1.工装设计原则汽车车架焊接工装设计的主要原则是保证焊接质量、提高生产效率、减少工装成本。
在设计汽车车架焊接工装时，需要充分考虑工装的刚性、稳定性、可靠性以及易于操作和维护等因素。
2.工装类型选择汽车车架焊接工装一般包括固定工装和夹具工装。
固定工装主要用于焊接车架的主梁和横梁等部件，夹具工装主要用于焊接车架的连接件和支撑件等部件。
根据车架的结构特点和焊接工艺要求，选择合适的工装类型很重要。
汽车车架焊接工装的结构设计需要考虑工装的刚性和稳定性。
工装的刚性决定了工装的变形和位移，影响了焊接接头的成型精度。
稳定性则直接影响了工装的使用寿命和焊接质量。
汽车副车架焊接变形的控制方法
2021(1)E点韶汽车工穩师FOCUS亦*—汽-王浩名（广州汽车集团般份有限公司汽车工程研究院）In摘要：由于汽车副车架钣金厚度偏厚且都是co#气体保护焊连接，因而焊接后变形量很大。
针对此问题，为研究汽车副车架焊接变形的控制方法，文章以某轿车后副车架为例，通过分析副车架在焊接过程中产生焊接变形的原因，详细阐述了各种控制焊接变形的方法，通过最优的焊接装配树、合理的焊接参数和合理的施焊顺序，采用反向变形法和刚性固定法等措施，减小了焊接变形量,保证了副车架的尺寸精度。
该方法为副车架实际生产过程中控制焊接变形提供了重要参考依据。
关键词：副车架;焊接变形;控制方法Control Method of Welding Deformation of Automobile Subframe Abstract：Because the thickness of automobile subframe sheet metal is too thick and all of them are connected by C07gas shielded welding,the deformation is very large after welding.Aiming at this problem,in order to study the control method of welding deformation of automobile subframe,this paper takes the rear subframe of a car as an example,analyzes the causes of welding deformation in the welding process,and expounds various methods of controlling welding deformation.Through the optimal welding assembly tree,reasonable welding parameters and reasonable welding sequence,the reverse deformation method and rigid fixation are adopted The welding deformation is reduced and the dimensional accuracy of the subframe is ensured.This method provides an important reference for the control of welding deformation in the actual production process of the subframe.Key words:Subframe?Welding deformation?Control method汽车副车架的钣金厚度一般为2〜4mm,主要采用CO2气体保护焊连接，与白车身薄钣电阻点焊相比较,其焊接变形比较大22。
车架的焊接工艺与技术要点
车架的焊接工艺与技术要点车架是汽车的重要组成部分，它的焊接工艺与技术对于整个车身的牢固性和稳定性有着至关重要的影响。
正确的焊接工艺与技术能够提高车架的强度、耐久度和安全性，使汽车在运行过程中更加稳定可靠。
本文将介绍车架焊接的工艺要点以及使用的技术。
1. 车架焊接工艺要点（1）选择合适的焊接方法：车架焊接主要采用气体保护焊、电弧焊和激光焊等方法。
在选择焊接方法时需考虑车架的材料和形状，并根据实际情况选择最合适的焊接方法。
（2）合理的焊接顺序：在车架焊接过程中，要合理安排焊接顺序，先焊接刚性部位，再焊接强度要求较低的部位，最后焊接易变形的部位。
这样可以最大程度地减少因焊接引起的形变问题。
（3）控制焊接参数：焊接参数包括焊接电流、电压、速度和温度等。
在焊接过程中，应根据焊接材料和厚度，精确控制焊接参数，确保焊缝的质量和强度。
（4）保证焊缝的质量：焊接过程中，应采用适当的焊接材料和填充物，确保焊缝的质量达到标准要求。
焊接接头应具备足够的强度和密封性，以保证车身在行驶中的稳定性和安全性。
2. 常用的焊接技术（1）气体保护焊：气体保护焊是一种常用的焊接技术，它通过在焊接区域注入保护气体，防止焊接过程中的氧化和污染。
常见的气体保护焊有氩弧焊和氩气保护焊。
这种焊接技术适用于焊接不锈钢、铝合金和钛合金等材料，具有焊缝质量好、成型美观等优点。
（2）电弧焊：电弧焊是一种常见的焊接技术，它利用电弧的高温作用将焊条与焊件熔化，并形成焊缝。
电弧焊分为手工电弧焊、气体保护电弧焊和直流电弧焊等多种形式。
这种焊接技术适用于焊接普通碳钢和合金钢等材料，具有成本低、适用范围广等优势。
（3）激光焊：激光焊是一种高能量密度的焊接技术，它利用激光束的热效应将焊接材料熔化并连接在一起。
激光焊具有速度快、热影响区小等优点，适用于焊接薄板、复杂形状和高强度材料，如汽车车架等。
3. 车架焊接的技术要求和挑战（1）焊接质量要求高：车架是汽车的重要结构部件，对焊接质量的要求较高。
轿车前副车架焊接制造工艺分析
一
个 整体 ， 因此 焊 接 工艺 采 用 焊 接 完 成 后 待 其 有
（ ２ ）框 架 式封 闭结构 。在 前 副 车架 主 体 上增 加 前横 梁 、 纵梁 ， 以增 加 防撞 吸能 的功 能 ， 功 能更 强 。广 泛用 于 Ｓ ＵＶ 的 车 型 上 ， 实 际上 是 第 一 类 前 副 车架 的一种 变 型 。典 型结 构构 成见 图 ２ 。
焊接 变形 按下 式进 行估 算计 算
２ ０ １ ４年 第 ４期
殷 钢 ： 轿 车前 副 车 架 焊 接 制 造 工 艺 分 析
１ ２ ５
△ Ｌ 一
＾
接零 件 定位 基准 发 生 转 移 ， 因此 不 可避 免会 形 成 尺 寸误 差 ， 某 些 产 品在 设 计 上 采 用 了 多层 冲压 件
用 主体 式 一 字线 流 水 布局 ， 过程 清 晰 、 分支少、 过 程稳 定 ， 过程 能力 指数 Ｃ Ｐ Ｋ 值高 ， 有 着 很强 的过
程稳 定 性 。焊 装 工 艺 流程 为 ： 分 总成 焊接 一 主体 焊装 单 元 １ 一 主体 焊装单 元 ２ 一 主 体 焊 装 单 元
衬 套 管或衬 套 管支架 与 车身装 配 连接 。典 型结构
整个 轿 车的操 控及 驾驶 性能 起着 重要 的作 用 。因
此不 仅 强度要 求 非 常 高 ， 同 时 其 尺 寸要 求 也 非 常 严格 。以下 主要对 前副 车架 的焊 接工 艺方 法进 行 分析 。
１ 前 副车架 的分 类 按 照前 副 车架 的结构 形式 可分 为 ２大类 。 （ １ ）整 体 开放式 结 构 。焊 接 件 的大 块 为 大板 型 的结 构 ， 多为 冲压板 件 合成焊 接 ， 承载 和传 递主 要 的 负荷 ， 其 组 成 中有带 稳定 杆 的连接 支架 、 摆臂 安装支架 、 转 向器 安 装 支 架 、 差 速 器 支 架 等 结 构
汽车车身外板件焊接操作技术分析
汽车车身外板件焊接操作技术分析汽车车身外板件的焊接是整个车身制造过程中非常重要的一环。
正确的焊接操作技术能够确保车身外板件的质量和安全性，同时也影响着整个车身的强度和耐久性。
汽车车身外板件的焊接需要选择合适的焊接方法。
常见的焊接方法包括电弧焊、点焊和激光焊。
不同的焊接方法适用于不同的材料和外板件的厚度。
电弧焊适用于较厚的外板件，点焊适用于较薄的外板件，激光焊则适用于高强度材料和需要更高的焊接精度的情况。
焊接操作过程中需要注意保持良好的工艺控制。
焊接过程中产生的高温和热变形往往会导致外板件的变形和应力集中。
在焊接过程中需要控制焊接温度和焊接速度，以最大程度地减少热影响区域和残余应力。
焊接操作还需要注意焊接位置和焊接顺序。
不同的车身部位和外板件在焊接时受力情况不同，因此需要安排合理的焊接顺序，以确保焊接后的外板件能够承受车身的整体应力。
在焊接位置选择上，需要考虑到焊接接头的几何形状和连接性能，避免焊接接头处的应力集中和强度不足。
焊接操作还需要合理选择焊接设备和焊接材料。
合适的焊接设备能够提供稳定的电弧和焊接能量，保证焊接质量和速度。
而选用合适的焊接材料能够保证焊接接头的力学性能和耐腐蚀性能。
为了确保焊接接头的质量，还需要进行焊接工艺检验。
常见的检验方法包括目测检验、尺寸测量、焊接缺陷检测和焊接强度测试等。
通过对焊接接头的检验，可以及时发现和修复焊接缺陷，确保焊接接头的质量。
汽车车身外板件的焊接操作技术对车身质量和安全性具有重要影响。
正确的焊接方法选择、工艺控制、焊接位置和焊接顺序的安排，以及合理选择焊接设备和焊接材料，都是确保焊接接头质量的关键。
焊接工艺检验也是必不可少的环节，能够及时发现和修复焊接缺陷，最终提高车身的整体质量和耐久性。
自卸车副车架的焊接工艺分析
限 的 曲线 １ 。 ７
３ 保 护 联锁 环 节 分 析 ． ３ ⑤手柄 处于左边“～ ” ， ２ ５位 与右边“ — ” ２ ５ 位一样 ， 凸轮 本控制线路有过 电流、 失压 、 短路 、 安全 门、 极限位置 控制器分别把转子电阻分段切除 ，对应 的机械特性 曲线 及紧急操作等保护环节 。其 中主电路 的过 电流保护 由串 如图中第 ３ ４ 限的曲线 ２ ～ ’电动机工作点 的速度 接在主电路 中的过电流继 电器来实现 ，其控制触点串接 ，象 ’ ５， 即下降速度依次降低 。 因此下降重物时 ， 一开始应将手柄 在接触器 Ｋ Ｍ的控制 回路 中，一旦发生过电流 ， Ｉ Ｋ 动作 ，
杨 旭 东
（ 陕西重汽专用车有限公司 ， 陕西 西安 ７ ０ ０ ） １２ ３
摘 要 ： 自卸 车 副 车 架 在 工 作 过 程 中 受 力 复 杂 ， 出现 各 种 不 同 问题 ， 焊 缝 开 裂 等现 象 ， 章 主要 从 工 艺 方 常 如 文
面 对 其进 行 讨 论 ， 定合 理 的 焊接 工 艺 ， 决 其 焊 缝 开 裂 等 实 际 问题 。 确 解 关键 词 ： 车 架 ； 艺分 析 ； 纹 ； 当量 副 工 裂 碳 中 图分 类 号 ： ４ ２ Ｕ７ 文献标识码 ： Ａ 文章 编 号 ：０６ ８３ （０ １ １— ０ １ ０ １０ — ９７ ２ １） ８ ０８ — １
５ 再 结 晶 区 ６ 母 材 一 一
图 ２ 焊 接 热 影 响 区
当用 Ｃ ： Ｏ 保护焊机时 ， 对合金元 素烧损较多 ， 且易产
生硬脆 的马氏体 组织 ，导致塑形和韧性严重下 降甚至产 而手工 电弧焊机械保护效果较好 ， 热影 响区相 由 《 焊接设计 简明手册 》查的常用碳 当量计算公式 生冷裂纹 。 为： 对较窄 ， 焊接接头性 能较好 。 因此 ， 焊接过 程 中采用手工 电弧焊接 。 Ｃ ：＋ Ｃ 坠 ＋ 坠 ＋ 堕 ＋ ＋坠 ＋ （ ＋ ） Ｐ ， ６ ２ ４ １ ５ ５ ４ ｌ ２ ３ 焊接参数见表 ２ 。
