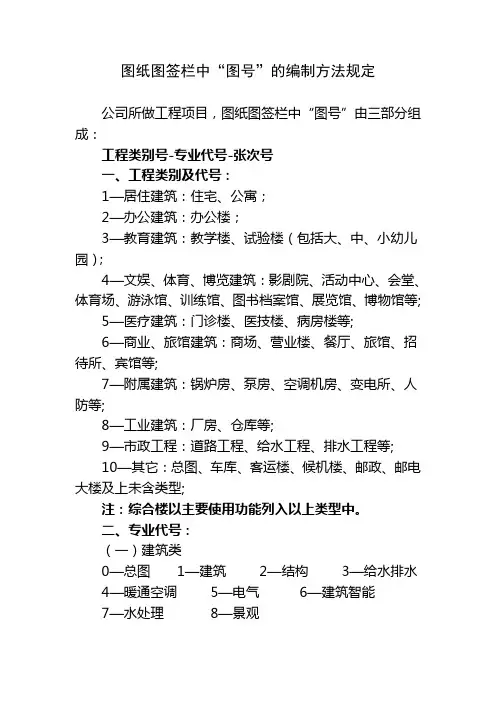

图纸图签栏中“图号”的编制方法规定

公司所做工程项目，图纸图签栏中“图号”由三部分组成：

工程类别号-专业代号-张次号

一、工程类别及代号：

1—居住建筑：住宅、公寓；

2—办公建筑：办公楼；

3—教育建筑：教学楼、试验楼（包括大、中、小幼儿园）；

4—文娱、体育、博览建筑：影剧院、活动中心、会堂、体育场、游泳馆、训练馆、图书档案馆、展览馆、博物馆等;

5—医疗建筑：门诊楼、医技楼、病房楼等;

6—商业、旅馆建筑：商场、营业楼、餐厅、旅馆、招待所、宾馆等;

7—附属建筑：锅炉房、泵房、空调机房、变电所、人防等;

8—工业建筑：厂房、仓库等;

9—市政工程：道路工程、给水工程、排水工程等;

10—其它：总图、车库、客运楼、候机楼、邮政、邮电大楼及上未含类型;

注：综合楼以主要使用功能列入以上类型中。

二、专业代号：

（一）建筑类

0—总图 1—建筑 2—结构 3—给水排水

4—暖通空调 5—电气 6—建筑智能

7—水处理 8—景观

（二）市政工程

0—道路工程 1—给水管网 2—污水管网

3—雨水管网 4—中水管网 5—道路照明工程

6—水处理 7—桥梁 8—管线综合 9—景观绿化10—经济 11—交通

三、张次号：

图纸张次号按01，02，03，04 ，05 ……编写，依次顺延。

补充图纸编号：

1、某项目某个专业需补充图纸时，在该专业后加补充图的张次号及补充标识“B”，第一次补充为B1，第二次修改为B2，依次类推。

例：3-2-2-B1说明某教育类建筑结构专业第1次补充的第2张图。

1-3-1-B2说明某住宅类建筑给排水专业第2次补充的第1张图。

修改图纸编号：

1、某项目某个专业中的某一张图纸修改时，在该图纸的张次后加修改标识“X”，第一次修改为X1，第二次修改为X2，依次类推。

例：1-2-05-X1 说明某住宅类建筑结构专业第5张图纸的第1次修改图。

3-5-07-X2 说明某教育类建筑电气专业第7张图纸的第2次修改图。
