流体流动阻力的测定实验报告
化工原理含实验报告(3篇)
第1篇一、实验目的1. 理解并掌握化工原理中的基本概念和原理。
2. 通过实验验证理论知识，提高实验技能。
3. 熟悉化工原理实验装置的操作方法，培养动手能力。
4. 学会运用实验数据进行分析，提高数据处理能力。
二、实验内容本次实验共分为三个部分：流体流动阻力实验、精馏实验和流化床干燥实验。
1. 流体流动阻力实验实验目的：测定流体在圆直等径管内流动时的摩擦系数与雷诺数Re的关系，将测得的~Re曲线与由经验公式描出的曲线比较；测定流体在不同流量流经全开闸阀时的局部阻力系数。
实验原理：流体在管道内流动时，由于摩擦作用，会产生阻力损失。
阻力损失的大小与流体的雷诺数Re、管道的粗糙度、管道直径等因素有关。
实验中通过测量不同流量下的压差，计算出摩擦系数和局部阻力系数。
实验步骤：1. 将水从高位水槽引入光滑管，调节流量，记录压差。
2. 将水从高位水槽引入粗糙管，调节流量，记录压差。
3. 改变流量，重复步骤1和2，得到一系列数据。
4. 根据数据计算摩擦系数和局部阻力系数。
实验结果与分析：通过实验数据绘制~Re曲线和局部阻力系数曲线，与理论公式进行比较，验证了流体流动阻力实验原理的正确性。
2. 精馏实验实验目的：1. 熟悉精馏的工艺流程，掌握精馏实验的操作方法。
2. 了解板式塔的结构，观察塔板上汽-液接触状况。
3. 测定全回流时的全塔效率及单板效率。
4. 测定部分回流时的全塔效率。
5. 测定全塔的浓度分布。
6. 测定塔釜再沸器的沸腾给热系数。
实验原理：精馏是利用混合物中各组分沸点不同，通过加热使混合物汽化，然后冷凝分离各组分的方法。
精馏塔是精馏操作的核心设备，其结构对精馏效率有很大影响。
实验步骤：1. 将混合物加入精馏塔，开启加热器，调节回流比。
2. 记录塔顶、塔釜及各层塔板的液相和气相温度、压力、流量等数据。
3. 根据数据计算理论塔板数、全塔效率、单板效率等指标。
4. 绘制浓度分布曲线。
实验结果与分析：通过实验数据，计算出了理论塔板数、全塔效率、单板效率等指标，并与理论值进行了比较。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告一、实验目的1、掌握流体流经直管和管件时阻力损失的测定方法。
2、了解摩擦系数λ与雷诺数 Re 之间的关系。
3、学习压强差的测量方法和数据处理方法。
二、实验原理流体在管内流动时，由于黏性的存在，必然会产生阻力损失。
阻力损失包括直管阻力损失和局部阻力损失。
1、直管阻力损失根据柏努利方程，直管阻力损失可表示为：＼（h_f ＝＼frac{＼Delta p}｛ρg}＼）其中，＼（h_f\）为直管阻力损失，＼（＼Delta p\）为直管两端的压强差，＼（ρ\）为流体密度，＼（g\）为重力加速度。
摩擦系数\（λ\）与雷诺数\（Re\）及相对粗糙度\（＼frac{＼epsilon}｛d}＼）有关，其关系可通过实验测定。
当流体在光滑管内流动时，＼（Re ＜ 2000\）时，流动为层流，＼（λ ＝＼frac{64}｛Re}＼）；＼（Re ＞ 4000\）时，流动为湍流，＼（λ\）与\（Re\）和\（＼frac{＼epsilon}｛d}＼）的关系可由经验公式计算。
2、局部阻力损失局部阻力损失通常用局部阻力系数\（＼zeta\）来表示，其计算式为：＼（h_f' ＝＼frac{＼zeta u^2}｛2g}＼）其中，＼（h_f'＼）为局部阻力损失，＼（u\）为流体在管内的流速。
三、实验装置1、实验设备本实验使用的主要设备包括：离心泵、水箱、不同管径的直管、各种管件（如弯头、三通、阀门等）、压差计、流量计等。
2、实验流程水箱中的水经离心泵加压后进入实验管路，依次流经直管和各种管件，最后流回水箱。
通过压差计测量直管和管件两端的压强差，用流量计测量流体的流量。
四、实验步骤1、熟悉实验装置，了解各仪器仪表的使用方法。
2、检查实验装置的密封性，确保无泄漏。
3、打开离心泵，调节流量至一定值，稳定后记录压差计和流量计的读数。
4、逐步改变流量，重复上述步骤，测量多组数据。
5、实验结束后，关闭离心泵，整理实验仪器。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告摘要：通过测算不同流速和管道直径下流体的流量和压降，确定了流体流动阻力与流速和管道直径的关系，并确立了相应的流体流动阻力公式。
实验的结果表明，流体流动阻力与流速和管道直径的平方成正比，结果与理论计算值基本吻合。
一、实验原理在流体力学中，我们研究流体在管道中的运动和分布。
不同形状、不同截面的管道中，流体的流动速度和压强是不同的，流体的动能和势能也会随着时间和位置的变化而发生变化。
在流体流动中，管道内壁与流体的相互作用形成一定的阻力，这种阻力称为流体流动阻力。
实验中，我们设计了一套管道流体流动测量装置，通过测算流体在不同流速和管道直径下流量和压降，确定了流体流动阻力与流速和管道直径的关系，并确立了相应的流体流动阻力公式。
二、实验步骤1. 准备工作：将实验装置安装好，并连接好各个部件。
2. 流量测定：打开水泵，将水流导向流量计中，通过观察流量计中的示数，测定流体的流量。
3. 压降测定：利用几何水平仪测定与水平面夹角，计算出流体在管道中的压降。
4. 流速测定：通过测算流量和管道截面积，计算出流体的平均流速。
5. 重复实验：重复以上测定步骤，测定不同流速和管道直径下的流量和压降数据，以确定流体流动阻力与流速和管道直径的关系。
6. 数据处理：根据实验数据计算出流体流动阻力公式，并与理论计算值对比。
三、实验结果与分析1. 流量与管道直径的关系通过实验测定，流量与管道直径的平方成正比。
实验数据如下：流量 Q (m3/h) 1 2 3 4 5直径 D (cm) 1 1.5 2 2.5 32. 压降与流速的关系通过实验测定，压降与流速的平方成正比。
实验数据如下：流速 v (m/s) 0.67 1.13 1.33 1.51压降 h (m) 0.05 0.09 0.12 0.163. 流体流动阻力与流速和管道直径的关系根据实验得到的数据，流体流动阻力与流速和管道直径的平方成正比。
流体流动阻力公式为：f = αρv2 D2/4其中，f 为阻力系数，ρ 为流体密度，v 为平均流速，D 为管道直径，α 为系数。
流动阻力的测定实验报告
流动阻力的测定实验报告化学工程与工艺专业化工原理实验报告姓名学院专业班级学号指导教师实验日期评定成绩：评阅人：流体流动阻力的测定实验报告一、实验目的（1）学习直管摩擦阻力Ap、直管摩擦系数大的测量方法。
（2）测定不同直管摩擦系数人与雷诺数Re之间的关系。
（3）测定弯头等局部阻力系数C与雷诺数Re之间的关系。
（4）掌握坐标系的选用方法和对数坐标系的使用方法。
二、实验基本原理（一）流动阻力的测定流体在管内流动时，由于黏性剪应力和涡流的存在，必然引起能量损耗。
这种损耗包括流体流经管道的直管阻力和流经管件阀门等的局部阻力。
1.直管阻力摩擦系数的测定流体在圆形直管内流动的阻力损失hf为：-.2△pI匕hf=—= A —P d 2、2ApdA = yIpu乙由式（1）可知，欲测定入，需知道1、d,测定等。
与因实验装置而异，由现场实测。
1为两测压点的距离，欲测定，只需测量液体的温度，再查有关手册。
欲测定U,需先测定流量，再由管径计算流速。
2.局部阻力系数的测定流体流经管件的阻力损失为：.2C =Ap 9(2)pu£待测的阀门或弯头，由现场指定。
(二)流量计校正流量测量中，广泛采用孔板流量计和文丘里流量计。
这两种流量计由孔板与U型管压差计组成。
当流体以一定流速通过孔板时，由于流道截面缩小，流速增大，而使孔板前后产生一定压差。
流体的体积流量与压差的关系如下式所示：即竿(3)V=CoA [2流量系数Co与流量计的结构参数(do/D)有关，与流体的流动状况Re有关。
通过实验确定Co与Re的关系曲线，称为流量计校正。
本实验是以水为工作流体，测定在一定范围内的Co〜Re曲线。
三、实验装置与流程实验装置流程如图所示，由管子、管件、闸阀、孔板、控制器、流量计及泵等组成, 实际实验装置由多个支路构成，分别用于直管阻力测定、局部阻力测定和流量计的校核。
四、实验内容（1）看懂阻力实验原理图。
熟悉现场指定的待测直管和管阀件，开启该支线进口阀，关闭其他支线进口阀。

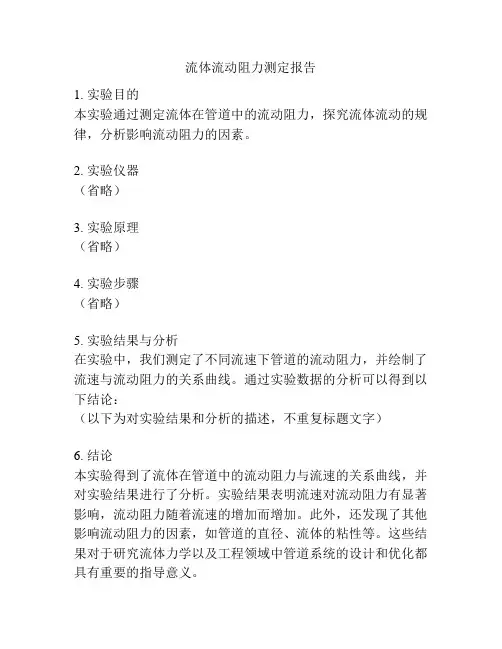

流体流动阻力测定报告
流体流动阻力测定报告
1. 实验目的
本实验通过测定流体在管道中的流动阻力，探究流体流动的规律，分析影响流动阻力的因素。
2. 实验仪器
（省略）
3. 实验原理
（省略）
4. 实验步骤
（省略）
5. 实验结果与分析
在实验中，我们测定了不同流速下管道的流动阻力，并绘制了流速与流动阻力的关系曲线。
通过实验数据的分析可以得到以下结论：
（以下为对实验结果和分析的描述，不重复标题文字）
6. 结论
本实验得到了流体在管道中的流动阻力与流速的关系曲线，并对实验结果进行了分析。
实验结果表明流速对流动阻力有显著影响，流动阻力随着流速的增加而增加。
此外，还发现了其他影响流动阻力的因素，如管道的直径、流体的粘性等。
这些结果对于研究流体力学以及工程领域中管道系统的设计和优化都具有重要的指导意义。
7. 实验总结
通过本实验，我们深入了解了流体流动阻力的测定方法和原理，并对流速与流动阻力的关系有了更为清晰的认识。
实验中我们还学会了操作仪器设备和数据处理等实验技巧。
通过实验过程中的探索和分析，我们进一步培养了科学研究的能力和实验设计的思维方式。
8. 参考文献
（省略）。

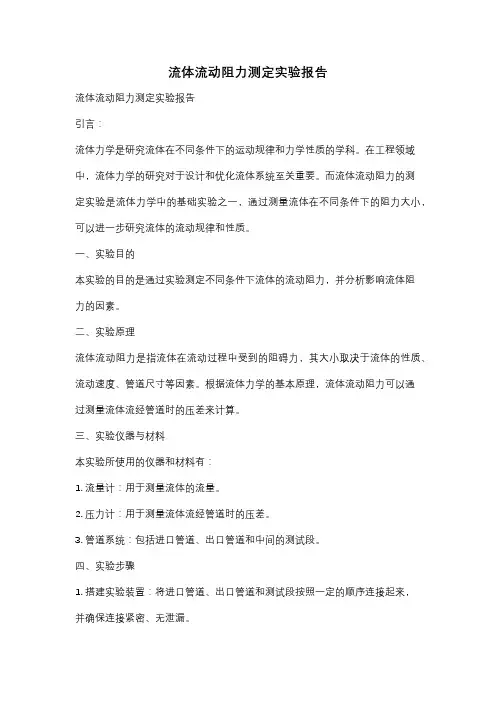

流体流动阻力测定实验报告
流体流动阻力测定实验报告流体流动阻力测定实验报告引言：流体力学是研究流体在不同条件下的运动规律和力学性质的学科。
在工程领域中，流体力学的研究对于设计和优化流体系统至关重要。
而流体流动阻力的测定实验是流体力学中的基础实验之一，通过测量流体在不同条件下的阻力大小，可以进一步研究流体的流动规律和性质。
一、实验目的本实验的目的是通过实验测定不同条件下流体的流动阻力，并分析影响流体阻力的因素。
二、实验原理流体流动阻力是指流体在流动过程中受到的阻碍力，其大小取决于流体的性质、流动速度、管道尺寸等因素。
根据流体力学的基本原理，流体流动阻力可以通过测量流体流经管道时的压差来计算。
三、实验仪器与材料本实验所使用的仪器和材料有：1. 流量计：用于测量流体的流量。
2. 压力计：用于测量流体流经管道时的压差。
3. 管道系统：包括进口管道、出口管道和中间的测试段。
四、实验步骤1. 搭建实验装置：将进口管道、出口管道和测试段按照一定的顺序连接起来，并确保连接紧密、无泄漏。
2. 流量调节：通过调节流量计的开度，控制流体的流量大小。
3. 测量压差：在进口管道和出口管道上分别安装压力计，并通过读取压力计上的数值来测量流体流经管道时的压差。
4. 记录数据：在不同流量下，分别测量并记录流体流经管道时的压差。
5. 数据处理：根据测得的压差数据，计算不同流量下的流体流动阻力。
五、实验结果与分析根据实验数据，可以绘制流体流动阻力与流量的关系曲线。
通过分析曲线的斜率和曲线的形状，可以得出以下结论：1. 流体流动阻力与流量呈线性关系，即流量越大，流体流动阻力越大。
2. 流体流动阻力随着流速的增加而增加，但增速逐渐减缓。
3. 流体流动阻力与管道尺寸有关，管道越粗，阻力越小。
六、实验误差与改进在实际实验中，可能会存在一些误差，如仪器的误差、操作误差等。
为减小误差，可以采取以下改进措施：1. 仪器校准：定期对流量计和压力计进行校准，确保其测量结果的准确性。
流体流动阻力测定实验报告(1)
流体流动阻力测定实验报告(1)流体流动阻力测定实验报告一、实验目的1.1 掌握通过实验测定流体在不同工作状态下阻力的方法1.2 了解流体流动的特征以及流体在管道中的流动规律1.3 分析不同管道形态及流体速度对流体阻力的影响二、实验仪器和药品2.1 实验器材：水液压实验装置、直管段、弯头、截止阀、电磁泵和电量积分器等。
2.2 实验药品：水三、实验原理3.1 流体阻力在短管中，流体的流动受到管壁的阻力与流体本身的阻力。
通过测量管壁外的压差，可以间接测定流体阻力。
3.2 流体流量测流量一般采用电磁流量计，它是依据法拉第电磁感应定律来测量导体（此处的液体流体）通过管道的体积流量。
流量计直接测定液体流量，是流量的主要测量仪器。
四、实验步骤4.1 测量管道截面积: A=πd²/44.2 开启截止阀，调节手柄使水液压缸顶升。
利用电磁泵将水从供水槽注入到水液压装置中，直至水液压缸顶高于实验产生压降的导管顶。
4.3 关闭截止阀，利用电动机启动电流（转速）计及电磁泵将水注入直管段内，测量相应压差，记录下每组实验数据。
4.4 改变流体流动的速度，逐一记录不同流速下的压差。
五、实验结果及分析5.1 实验数据记录表流速(m/s) 压差（Pa）0.5 2501.0 10001.5 22502.0 40002.5 62505.2 实验数据图示5.3 实验结果分析从实验数据和实验数据图示中可以看出，随着流体流速增加，管道中的涡流和旋转都会变大，阻力也会相应增加。
当流速增加至一定程度，管道内会出现较大的涡流，使其流动产生剧烈变动，流动阻力增大的速度更快。
此外，管道的截面形状和大小也会直接影响流体的流动和阻力。
不同形状的管道在相同流速情况下，阻力大小也不同。
六、实验结论通过本次实验，我们得到大量的实验数据和实验结果，深入了解了流体流动阻力的测定方法。
得出结论：同样形状和直径的管道中，流速越大，阻力就越大。
此外，管道的截面形状和大小也会直接影响流体的流动和阻力。
流动流体综合实验报告(3篇)
第1篇一、实验目的1. 掌握流体流动阻力测定的基本原理和方法。
2. 学习使用流体力学实验设备，如流量计、压差计等。
3. 通过实验，了解流体流动阻力在工程中的应用，如管道设计、流体输送等。
4. 分析实验数据，验证流体流动阻力理论，并探讨其影响因素。
二、实验原理流体流动阻力主要分为直管摩擦阻力和局部阻力。
直管摩擦阻力是由于流体在管道中流动时，与管道壁面产生摩擦而导致的能量损失。
局部阻力是由于流体在管道中遇到管件、阀门等局部阻力系数较大的部件时，流动方向和速度发生改变而导致的能量损失。
直管摩擦阻力计算公式为：hf = f (l/d) (u^2/2g)式中：hf为直管摩擦阻力损失，f为摩擦系数，l为直管长度，d为管道内径，u 为流体平均流速，g为重力加速度。
局部阻力计算公式为：hj = K (u^2/2g)式中：hj为局部阻力损失，K为局部阻力系数，u为流体平均流速。
三、实验设备与仪器1. 实验台：包括直管、弯头、三通、阀门等管件。
2. 流量计：涡轮流量计。
3. 压差计：U型管压差计。
4. 温度计：水银温度计。
5. 计时器：秒表。
6. 量筒：500mL。
7. 仪器架：实验台。
四、实验步骤1. 准备实验台，安装直管、弯头、三通、阀门等管件。
2. 连接流量计和压差计，确保仪器正常运行。
3. 在实验台上设置实验管道，调整管道长度和管件布置。
4. 开启实验台水源，调整流量计，使流体稳定流动。
5. 使用压差计测量直管和管件处的压力差，记录数据。
6. 使用温度计测量流体温度，记录数据。
7. 计算直管摩擦阻力损失和局部阻力损失。
8. 重复步骤4-7，改变流量和管件布置，进行多组实验。
五、实验数据记录与处理1. 记录实验管道长度、管径、管件布置等信息。
2. 记录不同流量下的压力差、流体温度等数据。
3. 计算直管摩擦阻力损失和局部阻力损失。
4. 绘制直管摩擦阻力损失与流量关系曲线、局部阻力损失与流量关系曲线。
六、实验结果与分析1. 通过实验数据，验证了流体流动阻力理论，即直管摩擦阻力损失和局部阻力损失随流量增加而增大。
化工原理试验报告-流体流动阻力的测定
实验一流体流动阻力的测定一、实验目的1、掌握测定流体流经直管、管件（阀门）时阻力损失的一般实验方法。
2、测定直管摩擦系数大与雷诺准数Re的关系，验证在一般湍流区内为与Re的关系曲线。
3、测定流体流经管件（阀门）时的局部阻力系数季4、识辨组成管路的各种管件、阀门，并了解其作用。
二、实验装置实验装置如下图所示：11+J1、水箱2、离心泵3、压差传感器4、温度计5、涡轮流量计6、流量计7、转子流量计8、转子流量计9、压差传感器10、压差传感器11、压差传感器12、粗糙管实验段13、光滑管实验段14、层流管实验段15、压差传感器16、压差传感器17、阐阀18、截止阀图1实验装置流程图装置参数:三、实验原理1、直管阻力摩擦系数大的测定流体在水平等径直管中稳定流动时，阻力损失为:. 2 d Ap九二- -fP lu 2du pRe = 一N采用涡轮流量计测流量VV u =900冗d 2用压差传感器测量流体流经直管的压力降A P f o根据实验装置结构参数1、d，流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf，求取Re和大，再将Re和大标绘在双对数坐标图上。
2、局部阻力系数Z的测定流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，这种方法称为阻力倍数法。
即：故0= 2A L ⑹P U 2根据连接管件或阀门两端管径中小管的直径d,流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf,，通过式⑸或⑹，求取管件（阀门）的局部阻力系数Z。
四、实验步骤1、开启仪表柜上的总电源、仪表电源开关。
2、首先对水泵进行灌水，然后关闭出口阀，启动水泵，待电机转动平稳后，把出口阀缓缓开到最大。
3、实验从做大流量开始做起，最小流量应控制在1.5m3/h。
由于实验数据处理时使用的是双对数坐标，所以实验时每次流量变化取一递减的等比数列这样得到的数据点就会均匀分布，时实验结果更具准确性。
流动阻力测试实验报告
一、实验目的1. 了解流动阻力的概念及其影响因素；2. 掌握流动阻力测试方法；3. 测定不同条件下流动阻力的大小；4. 分析实验数据，得出实验结论。
二、实验原理流动阻力是指流体在管道中流动时，由于流体与管道壁面之间的摩擦作用而造成的能量损失。
流动阻力的大小与流体的流速、管道直径、管道粗糙度等因素有关。
本实验采用层流和湍流两种流动状态，通过改变流速、管道直径等条件，测定流动阻力的大小。
三、实验仪器与设备1. 流体实验装置：包括水箱、管道、阀门、流量计、压力计等；2. 计时器；3. 数据采集器；4. 计算机及实验软件。
四、实验步骤1. 准备实验装置，确保各部件连接牢固；2. 调整管道直径，使其符合实验要求；3. 在水箱中注入一定量的水，确保水位稳定；4. 开启阀门，调节流速，使流体处于层流或湍流状态；5. 使用计时器记录流体通过管道的时间；6. 利用流量计和压力计测量流体流速和压力；7. 重复以上步骤，改变实验条件，进行多组实验；8. 将实验数据记录在实验表格中。
五、实验数据与处理1. 根据实验数据，计算流体流速和压力；2. 根据流体流速和压力，计算流动阻力；3. 对实验数据进行统计分析，得出实验结论。
六、实验结果与分析1. 在层流状态下，流动阻力与流速的平方成正比，与管道直径的平方成反比；2. 在湍流状态下，流动阻力与流速的平方成正比，与管道直径的平方成反比；3. 实验结果表明，流动阻力与流体粘度、管道粗糙度等因素有关。
七、讨论与心得1. 本实验验证了流动阻力与流速、管道直径等因素的关系；2. 实验过程中，要注意实验装置的稳定性，确保实验数据的准确性；3. 实验结果表明，流动阻力在工程实际中具有重要意义，如管道设计、泵选型等。
八、结论通过本实验，我们掌握了流动阻力的概念、测试方法以及影响因素。
实验结果表明，流动阻力与流速、管道直径等因素密切相关。
在工程实际中，应充分考虑流动阻力对系统性能的影响，以提高系统运行效率。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告一流体流动阻力的测定实验，听上去像是个高大上的课题，但其实跟我们日常生活的很多事儿都有关。
想想我们喝水的感觉，水流在嘴里流淌，轻松自在。
如果把这水放到管子里流动，情况就复杂多了。
流体在管道中流动的时候，阻力的大小会影响它的速度和流量。
这个实验就是要揭开流体流动阻力的神秘面纱。
1.1 实验目的我们做这个实验，最主要的目的是了解流体流动时遇到的阻力。
通过测量不同流速下的压力差，看看流体的流动行为。
其实，搞懂这些，对工程设计、环保以及很多实际应用都有很大的帮助。
简单来说，我们要知道流体到底是怎么“行走”的，阻力又是怎么“绊倒”它的。
1.2 实验设备说到设备，这里用到的可不简单。
我们有水槽、流量计、压力传感器、管道等。
这些都是不可或缺的工具。
水槽用来存水，流量计用来测量流速，压力传感器则可以精准地捕捉到流体流动时的压力变化。
这些设备在一起，形成了一套完整的实验系统。
看着这些仪器，就像面对一个个期待着揭示秘密的“好奇宝宝”。
二2.1 实验步骤实验步骤分得很细，我们从准备工作开始。
首先要设置好实验装置。
确保水槽的水位适中，管道连接紧密，所有仪器正常工作。
然后，慢慢启动水泵，让水流动起来。
记住，流速一定要控制好，不能太快，否则会影响测量结果。
2.2 数据记录水流开始流动时，我们要用流量计记录下水流的速度。
接着，利用压力传感器测量不同流速下的压力差。
这个过程需要细心，不能马虎。
每次记录的时候，心里都得默念：一定要准确，一定要准确。
每一个数据都像一颗珍珠，串起来就是整个实验的成果。
2.3 数据分析有了数据，我们接下来就要进行分析。
通过绘制压力差和流速的关系图，观察它们之间的变化规律。
结果常常会让人感到惊喜。
你会发现，随着流速的增加，流体的阻力变化是有规律可循的。
这种规律不仅能帮助我们理解流体力学，还能对实际工程应用提供指导。
三3.1 结果讨论讨论实验结果的时候，心中总会涌起一种成就感。
通过数据，我们可以清晰地看到不同条件下流体流动的行为。
流体流动阻力的测定 实验报告
实验一 流体流动阻力的测定摘要: 通过实验测定流体在光滑管、粗糙管、层流管中流动时, 借助于伯努利方程计算摩擦阻力系数和雷诺数之间的关系, 并与理论值相比较。
同时以实验手段计算突然扩大处的局部阻力, 并对以上数据加以分析, 得出结论。
一、目的及任务1.掌握测定流体流动阻力的实验的一般实验方法。
2.测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3.测定层流管的摩擦阻力。
4.验证湍流区内摩擦阻力系数λ与雷诺数Re 和相对粗糙度的函数。
5.将所得的光滑管的λ-Re 方程与Blasius 方程相比较。
二、基本原理1.直管摩擦阻力 不可压缩流体（如水）, 在圆形直管中做稳定流动时, 由于黏性和涡流的作用产生摩擦阻力；流体在突然扩大、弯头等管件时, 由于流体运动速度和方向的突然变化, 产生局部阻力。
影响流体阻力的因素较多, 在工程上采用量纲分析方法简化实验, 得到在一定条件下具有普遍意义的结果, 其方法如下。
流体流动阻力与流体的性质, 流体流经处几何尺寸以及流动状态有光, 可表示为 p=f （d, l, u, , , ） 引入下列无量纲数群雷诺数Re=μρdu相对粗糙度d ε 管子的长径比dl从而得到),,du (p 2d ld u εμρρψ=∆令 = （Re, ）2)(Re,2u d d l pερΦ=∆ 可得摩擦阻力系数与压头损失之间的关系, 这种关系可用实验方法直接测定。
22u d l ph f ⨯=∆=λρ式中 ——直管阻力, J/Kg ； l ——被测管长, m ； d ——被测管内径, m ； u ——平均流速, m/s ； λ——摩擦阻力系数。
当流体在一管径为d 的圆形管中流动时, 选取两个截面, 用U 形压差计测出这两个截面间的静压强差, 即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式, 即可求出摩擦阻力系数。
改变流速可测出不同Re 下的摩擦阻力系数, 这样就可得出某一相对粗糙度下管子的 -Re 关系。
流体流动阻力实验报告
流体流动阻力实验报告一、实验目的。
本实验旨在通过测量不同流速下流体通过不同形状截面管道时的流动阻力，探究流体流动阻力与流速、管道形状的关系，从而加深对流体力学的理解。
二、实验原理。
1. 流体流动阻力。
当流体通过管道流动时，由于管壁的摩擦力和管道内部的涡流等原因，会产生一定的阻力，称为流体流动阻力。
2. 流体流动阻力系数。
流体流动阻力系数与流速、管道形状等因素有关，通常用Reynolds数来表征，即Re=ρVD/μ，其中ρ为流体密度，V为流速，D为管道直径，μ为流体粘度。
不同形状的管道在不同流速下，其流动阻力系数也会有所不同。
三、实验装置。
1. 实验装置包括流速测量装置、管道系统、压力传感器、数据采集系统等。
2. 流速测量装置采用激光多普勒测速仪，能够准确测量流体通过管道的流速。
3. 管道系统包括不同形状截面的管道，用于测量不同形状管道的流动阻力。
四、实验步骤。
1. 将不同形状截面的管道依次连接到流速测量装置上，并通过数据采集系统记录流体通过管道的流速。
2. 调节流速测量装置，分别测量不同流速下流体通过不同形状管道的流速和压力。
3. 根据测得的数据，计算流体流动阻力系数，并绘制流速与流动阻力的关系曲线。
五、实验结果与分析。
1. 通过实验测得不同形状管道在不同流速下的流动阻力系数，发现在相同流速下，不同形状管道的流动阻力系数存在明显差异。
2. 经过分析发现，流体流动阻力系数与管道形状、流速等因素密切相关，其中流速对流动阻力系数的影响较大。
3. 实验结果与理论分析基本吻合，验证了流体流动阻力与流速、管道形状的关系。
六、实验结论。
1. 流体流动阻力与流速、管道形状密切相关，流速越大、管道形状越复杂，流动阻力越大。
2. 实验结果可为工程实践提供参考，对流体在管道内的流动阻力有一定的指导意义。
七、实验总结。
本实验通过测量不同形状管道在不同流速下的流动阻力系数，探究了流体流动阻力与流速、管道形状的关系，加深了对流体力学的理解。
流动阻力测定实验报告
流动阻力测定实验报告实验室名称：流体力学实验室实验时间：2021年5月10日实验内容：流动阻力测定实验一、实验目的通过流动阻力测定实验，掌握流体力学基本理论和实验方法，了解不同流体在相同流速下的流动阻力，并掌握不同物体阻力系数的测定方法。
二、实验仪器流量计、液体桶、数字万用表、流速计、液体马达、计时器。
三、实验原理1. 流体阻力：当物体在流体中运动时，流体分子会对物体表面施加作用力，这种作用力称为流体阻力。
2. 阻力系数：定义为流体阻力与控制因素的乘积之比。
3. 流量：流体通过某一横截面的体积在单位时间内的流量。
4. 流速：流体通过管道时流体每单位时间内通过管道面积的体积。
四、实验步骤1. 准备工作：将实验所需仪器放置在实验桌面上，将实验仪器插入电源，开启电源开关。
2. 安装实验仪器：将流量计安装在液体桶的下方，用胶带和胶水固定液体桶和水龙头，并将计时器固定在液体桶的一侧。
3. 实验过程：将不同重量的物体放入液体桶处，开启水龙头并记录流量计显示的流量值和流速计显示的流速值；随着水龙头逐渐调小，不断记录流量值和流速值，直至流速为零。
4. 结束实验：将实验仪器归位，关闭仪器电源，收拾好实验室。
五、实验结果通过实验，我们获得了不同重量的物体在相同流速下流动阻力的值，计算得出它们的阻力系数，并比较得出不同形状物体的阻力系数不同。
六、分析与讨论1. 该实验根据实验测得的结果，知道不同物体在相同流速下的流动阻力，并计算得出各物体的阻力系数。
2. 实验过程中，需要细心观察流量计和流速计的显示值，避免出现误差。
3. 实验后，应清理实验仪器，严禁随意调节和移动，确保设备安全。
七、结论通过本次实验，我们掌握了流动阻力测定实验的基本原理、步骤和方法，并获得了一定的实际操作经验，为今后的实验研究打下了基础。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告实验报告名称：流体流动阻力的测定一、实验目的本实验旨在通过实验测定流体的流动阻力，理解流体流动的基本原理，掌握流体流动阻力的计算方法，提高实验操作和数据处理能力。
二、实验原理在流体流动过程中，由于流体的粘滞性，会产生流动阻力。
流动阻力与流体的性质、管道的几何尺寸和流速等因素有关。
根据伯努利方程，流体的能量守恒，但在流动过程中会存在压力损失，这种压力损失即为流动阻力。
流动阻力的大小可以通过测定管道两端的压力差来计算。
三、实验步骤1.实验准备：准备实验器材，包括水、测压计、管道、阀门、流量计等。
2.开始实验：开启水源，调节流量，打开测压计，记录初始数据。
3.改变流量：通过调节阀门改变流量，记录每次改变流量后测压计的数据。
4.结束实验：关闭水源，整理实验数据。
四、数据分析表1 测压计数据记录表根据实验数据，我们发现随着流量的增加，测压计的压力差也在增加。
这说明流速越大，流动阻力也越大。
同时，我们可以通过计算得到每个流量下的阻力值。
将数据绘制成图表可以更直观地观察阻力与流量之间的关系。
通过线性拟合可以找到阻力与流量之间的定量关系。
这将为我们后续的流体流动分析提供重要依据。
五、实验结论本实验通过测定不同流量下管道两端的压力差，成功地测得了流体的流动阻力。
实验结果表明，随着流量的增加，流动阻力也相应增加。
这说明流速是影响流动阻力的一个重要因素。
此外，本实验还初步探讨了流动阻力与流量之间的关系，为今后更深入的流体流动研究奠定了基础。
本实验不仅提高了我们的实验操作能力，还强化了我们对于流体流动基本原理的理解。
通过数据处理和图表分析，我们能够更准确地把握流动阻力的变化规律，为实际生产过程中的流体输送和分配提供了重要参考依据。
六、实验体会与建议在本次实验中，我深刻体会到了实践对于理论知识的检验作用。
通过实际操作和观察，我对流体流动阻力的概念有了更深入的理解。
同时，我也意识到了实验数据处理和误差分析的重要性。
流体流动阻力的测定 实验报告
实验一流体流动阻力的测定一、实验目的1. 学习液压计及流量计的使用方法；2.识别管路中的各个管件、阀门并了解其作用；3.测定流体流经直管时的摩擦系数与雷诺数的关系；4.测定90。
标准弯头的局部阻力系数。
二、实验原理1. 摩擦系数的测定方法直管的摩擦系数是雷诺数和管的相对粗糙度（ε/d）的函数，即λ=Ф(Re, ε/d),因此，在相对粗糙度一定的情况下，λ与Re存在一定的关系。
根据流体力学的基本理论，摩擦系数与阻力损失之间存在以下关系：(1-1)式中：h f ¯¯¯¯阻力损失，J/N;L—管段长度，m;d—管径，m;u—流速，m/s;λ—摩擦系数;g—重力加速度，m/s2。
流体在水平均匀直管中作稳态流动时，由截面1流动到截面2时的阻力损失体现在压强的降低，即(1-2)两截面之间管段的压强差(P1-P2)可以用U形压差计测量，故可以计算出h f 。
用涡轮流量计测定流体通过已知管段的流量，在已知管径的情况下流速可以通过体积流量来计算，由流体的密度ρ、粘度μ，因此，对于每一组测得的数据可以分别计算出对应的λ和Re。
2. 局部阻力系数的测定根据局部阻力系数的定义：(1-3)式中：ζ—局部阻力系数。
实验时测定流体经过管件时的阻力损失h f及流体通过管路的流速u，其中阻力损失h f可以应用机械能衡算方程由压差计读数求出，再由式(1-3)即可计算出局部阻力系数。
在测定阻力损失时，测压孔不能紧靠管件处，因为在紧靠管件处压强差难以测准。
通常测压孔都开设在距管件一定距离的管子上，这样测出的阻力损失包括了管件和直管两部分，因此计算管件阻力损失时应扣除直管部分的阻力损失。
三、实验装置与流程1. 实验装置实验装置主要由离心泵、流量计、各种阀门、不同管径、材质的管子以及突然扩大和突然缩小组合而成。
水由离心泵从水槽中抽出后，经过流量计被送至几根并联的管道，水流经管道和管件后返回水槽。
直管阻力损失用U形压差计测定其压差。
流体流动阻力实验报告
流体流动阻力的测定摘要：本实验通过测定流体在不同管路中流动时的流量qv 、测压点之间的压强差ΔP ，结合已知的管路的内径、长度等数据，应用机械能守恒式算出不同管路的λ‐Re 变化关系及突然扩大管的-Re 关系。
从实验数据分析可知，光滑管、粗糙管的摩擦阻力系数随Re 增大而减小，并且光滑管的摩擦阻力系数较好地满足Blasuis 关系式：0.250.3163Re λ= 。
突然扩大管的局部阻力系数随Re 的变化而变化。
一、 目的及任务①掌握测定流体流动阻力实验的一般实验方法。
②测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
③验证湍流区内摩擦系数λ为雷诺数Re 和相对粗糙度的函数。
④将所得光滑管λ-Re 方程与Blasius 方程相比较。
二、 基本原理1. 直管摩擦阻力 不可压缩流体，在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下：流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态相关，可表示为：△p=ƒ(d ,l ,u ,ρ, μ, ε) 引入下列无量纲数群。
雷诺数 du Re ρμ=相对粗糙度 dε 管子长径比l d从而得到2(,,)p du lu d dρερμ∆=ψ 令(Re,)dελ=Φ 2(Re,)2pl u d d ερ∆=Φ 可得到摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。
22f pl u h d λρ∆==⨯式中f h ——直管阻力，J/kg ；l ——被测管长，m ； d ——被测管内径，m ； u ——平均流速，m/s ； λ——摩擦阻力系数。
当流体在一管径为d 的圆形管中流动时，选取两个截面，用U 形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告一、实验目的1、掌握测定流体流经直管和管件时阻力损失的实验方法。
2、测定直管摩擦系数λ与雷诺数 Re 的关系，验证在一般湍流区内λ与 Re 的关系曲线。
3、测定流体流经管件的局部阻力系数ζ。
4、学会压差计和流量计的使用方法。
二、实验原理1、直管阻力损失流体在水平等径直管中稳定流动时，阻力损失表现为压力降。
根据柏努利方程，直管阻力损失可以表示为：＄＼Delta P_f ＝＼lambda ＼frac{l}｛d} ＼frac{＼rho u^2}｛2}＄其中，＄＼Delta P_f$ 为直管阻力损失，＄＼lambda$ 为直管摩擦系数，＄l$ 为直管长度，＄d$ 为直管内径，＄＼rho$ 为流体密度，＄u$ 为流体流速。
雷诺数＄Re ＝＼frac{du\rho}｛＼mu}＄，其中＄＼mu$ 为流体粘度。
对于湍流，摩擦系数＄＼lambda$ 与雷诺数＄Re$ 及相对粗糙度＄＼frac{＼varepsilon}｛d}＄有关。
2、局部阻力损失局部阻力损失通常用局部阻力系数＄＼zeta$ 来表示，其计算式为：＄＼Delta P_j ＝＼zeta ＼frac{＼rho u^2}｛2}＄其中，＄＼DeltaP_j$ 为局部阻力损失。
三、实验装置本实验装置主要由离心泵、水箱、直管、管件（弯管、阀门等）、压差计、流量计等组成。
1、离心泵：用于提供流体流动的动力。
2、水箱：储存实验所用的流体。
3、直管：有不同管径和长度的直管，用于测量直管阻力损失。
4、管件：包括各种类型的弯管、阀门等，用于测量局部阻力损失。
5、压差计：用于测量流体流经直管和管件前后的压力差。
6、流量计：用于测量流体的流量。
四、实验步骤1、实验前准备熟悉实验装置，了解各仪器仪表的使用方法。
检查水箱中水位是否足够，离心泵是否正常运转。
打开压差计上的平衡阀，排除其中的气泡。
2、直管阻力损失的测定关闭实验管线上的阀门，启动离心泵，调节流量至某一值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
