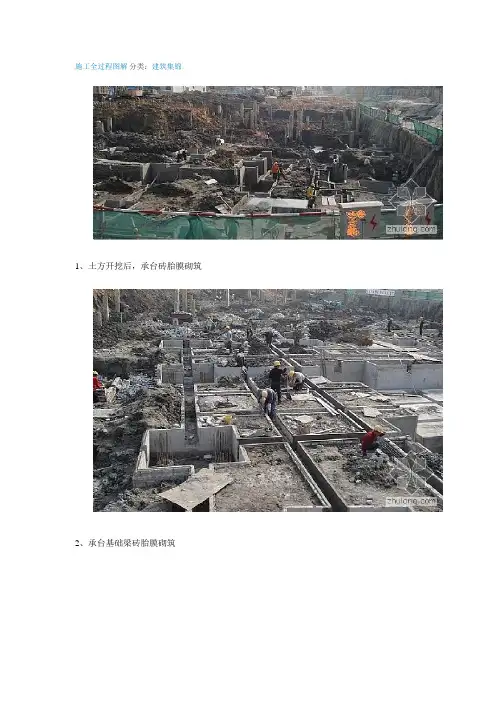

施工全过程图解分类：建筑集锦1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
建筑工程施工全过程(图解)【范本模板】

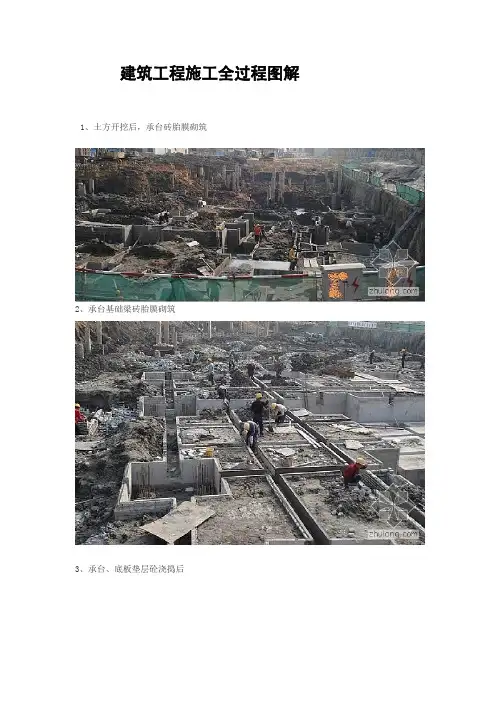

建筑工程施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面.18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方.还有个别木方挑头太长了.27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑,在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
工程施工的全过程，图文并茂为你解读！
工程施工的全过程，图文并茂为你解读！本解读以高强预应力管桩-筏板基础，框剪结构，地下1层，地上34层住宅楼为例。
一、前期施工准备阶段地质勘察地质单位受建设单位的委托，据设计提供的相关资料，对拟建场地通过各种勘察手段和方法对地质结构或地质构造：地貌、水文地质条件、土和岩石的物理力学性质等，做出分析评价出具详细的“岩土工程勘察报告”，为设计和施工提供所需的工程地质资料。
文物勘察根据国家文物保护法相关规定：进行基本建设工程，建设单位应当事先报请政府文物行政部门组织从事考古发掘的单位在工程范围内有可能埋藏文物的地方进行考古调查、勘探。
考古调查、勘探中发现文物的，由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施；遇有重要发现的，由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。
建筑边坡与深基坑工程的设计方案评审设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、地方有关技术规范和相关的强制性条文，对建筑边坡与深基坑工程设计方案进行的安全、经济、合理等方面的技术性论证。
其目的是：为加强对建筑边坡与深基工程的管理，确保建设工程及其相邻建（构）筑物和地下管线、道路的安全，土方开挖图确定后，依据国家相关规定:建设单位应委托评审组织机构对建筑边坡与深基坑工程的设计方案进行评审。
工程测量定位是指建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪。
施工现场市政临水临电报批建筑单位在取得建设行政主管部门批准的建筑工程许可证之后，持证明分别到电力公司、自来水公司办理临水临电审批手续。
三通一平三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。
随着现场办公信息化，增加通讯、通网（五通）或通讯、通网、通邮、通气（七通）工地围栏及大门建设(一) 现场围档1、施工现场实行封闭式施工。
(完整版)房屋建筑施工全过程图文详解
地基检测与验收
在地基处理完成后，进行 地基检测和验收，确保地 基质量符合要求。
基础类型及选型原则
基础类型
包括浅基础和深基础两大 类，浅基础如扩展基础、 联合基础等，深基础如桩 基、沉井等。
选型原则
根据地质条件、荷载要求 、施工条件等因素，综合 考虑选择合适的基础类型 。
基础设计
根据选型原则进行基础设 计，包括确定基础尺寸、 配筋等，确保基础安全可 靠。
06
建筑设备安装与调试
给排水系统安装与验收标准
给水管道安装
排水管道安装
包括干管、立管、支管等，需符合设计要 求和国家规范，保证管道连接牢固、无渗 漏。
包括污水管、废水管、通气管等，需保证 坡度合适、接口严密，确保排水顺畅、无 堵塞。
卫生器具安装
验收标准
包括洗脸盆、坐便器、淋浴器等，需安装 平稳、牢固，与给排水管道连接处无渗漏 。
质量问题处理
对检查中发现的质量问题，及时进行 分析和处理，制定整改措施并跟踪验 证整改效果。
竣工验收程序及文件资料整理
• 竣工验收申请：施工单位在完成施工任务并自检合格后，向建设单位提 交竣工验收申请报告。
• 竣工验收准备：建设单位组织设计、施工、监理等单位进行竣工验收准 备工作，包括现场检查、资料审核等。
吊顶、隔断和门窗安装要点
1 2 3
吊顶安装要点
吊顶材料应选用轻钢龙骨、石膏板等，安装时需 保证龙骨平整、连接牢固，石膏板接缝处理要严 密。
隔断安装要点
隔断材料可选用玻璃、石膏板、木材等，安装时 需保证垂直度、平整度和稳定性，同时注意隔音 、防火处理。
门窗安装要点
门窗安装前需检查洞口尺寸和位置，安装时要保 证门窗框的垂直度和水平度，门窗扇要开关灵活 、密封性好。
施工全过程图解.doc

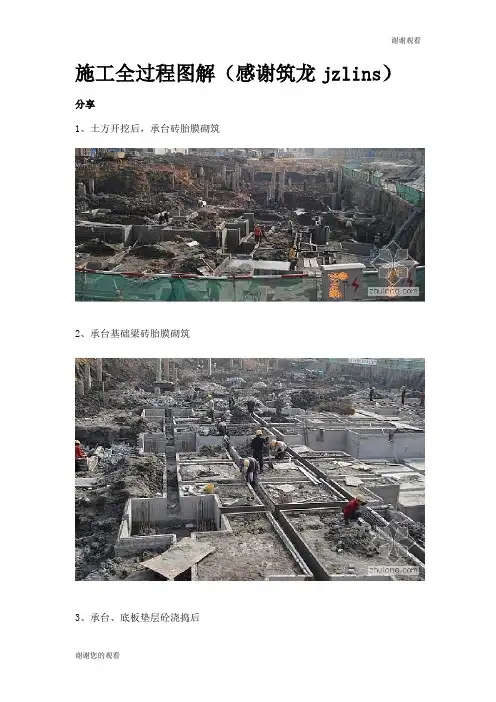

施工全过程图解（感谢筑龙jzlins）分享1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
建筑工程施工全过程图解（收藏）
建筑工程施工全过程图解（收藏）1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架10.地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中（圆柱子是这样加固，后续还要加固，不然会爆）28、地下室拆模后的情景，该处是消防水池的地方，满墙壁都是止水螺杆。
29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中37、地下室风管安装中38、消防喷淋管过人防墙39、空调的冷冻水管施工中40、楼梯踏步施工中41、砖墙与砼交界处钉铁丝网42、空调冷冻水管施工安装中43、冰水管焊接处防锈处理，外面是保温层44、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼45、地面贴砖46、砖缝用专门的填缝剂进行填缝47、自动扶梯(人行道)吊装安装中48、地下室的人防门。
(完整word版)主要施工工序流程图
工程施工主要工序质量控制图
目录
房建工程施工基本流程 (2)
独立基础工程质量控制程序 (3)
模板工程质量控制程序 (4)
钢筋绑扎工程质量控制程序 (5)
钢筋焊接工程质量控制程序 (6)
混凝土工程质量控制程序 (7)
砌体工程质量控制程序 (8)
室内一般抹灰工程质量控制程序 (9)
屋面防水工程质量控制程序 (10)
电气工程施工流程图 (11)
给水排水工程施工流程图 (12)
房建工程施工基本流程
独立基础工程质量控制程序
模板工程质量控制程序
钢筋绑扎工程质量控制程序
钢筋焊接工程质量控制程序
混凝土工程质量控制程序
室内一般抹灰工程质量控制程序
屋面防水工程质量控制程序
电气工程施工流程图
给水排水工程施工流程图。
建筑工程施工全过程(图解)
建筑工程施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处,钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中.40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
(完整word版)项目工程施工流程图
(完满word 版)项目工程施工流程图
1 / 1
项目工程施工流程图
XX 项目
勘探现场
施工计划
设计要求 参会 人员 启动会议
收效要求 分配 工作
方案介绍 设备到货安排
设备介绍 技术 交底
施工计划
线路讲解
谈论施工计划
其他技术
解决
问题
施工中
施工日志 施工报告 进度控制
成本控制 整理资料
质量控制 开碰头会
组织查收
现场情况 线路铺设 施工环境
设备分布
资料 估量 设备分布图
线路铺设图 施工费估量 其他费估量
工作包分解
时间 安排 施工
计划
更正施工计划 安排施工人员
递交施工计划 设备 介绍
线路 讲解 其他
技术
查收申请 查收报告 图纸文档 使用说明
操作说明 集中汇总
开会总结。
建筑工程施工全过程图解（收藏）
建筑工程施工全过程图解（收藏）1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架10.地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中（圆柱子是这样加固，后续还要加固，不然会爆）28、地下室拆模后的情景，该处是消防水池的地方，满墙壁都是止水螺杆。
29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中37、地下室风管安装中38、消防喷淋管过人防墙39、空调的冷冻水管施工中40、楼梯踏步施工中41、砖墙与砼交界处钉铁丝网42、空调冷冻水管施工安装中43、冰水管焊接处防锈处理，外面是保温层44、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼45、地面贴砖46、砖缝用专门的填缝剂进行填缝47、自动扶梯(人行道)吊装安装中48、地下室的人防门建筑行业精英，每天学一点儿，进步一点！。
建筑工程施工过程图解
1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
施工现场各施工工序内容及措施（图文并茂）
施工现场各施工工序内容及措施（图文并茂）工程背景提要工程由地下一层商铺，地上2栋33层标准层住宅成。
该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。
抗震设防烈度为6度。
剪力墙抗震等级为三级（框架柱为四级）。
本工程为丙类建筑，结构安全等级为二级。
轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。
竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。
二、模板工程采用木模施工工艺。
模板进场后，首先对模板涂刷清机油，放置一周后使用。
使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。
配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。
楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。
柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。
柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。
内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。
步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。
梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工全过程图解1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
7、外墙施工缝处模板挂模
8、外墙模板挂模。
注意要用止水螺杆
9、管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模
11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块
24、外墙止水螺杆割除后水泥砂浆修补
25、外墙防水卷材施工中
26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中
28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆
29、地下室
30、地下室砖墙砌筑
31、椭圆型车道施工中
32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中
35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中
42、砖墙与砼交界处钉铁丝网。
43、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。
44、冰水管焊接处防锈处理，外面是保温层。
45、地面贴砖。
46、砖缝用专门的填缝剂进行填缝。
47、自动扶梯（人行道）吊装安装中。
48、地下室的人防门。
