中央空调压差旁通阀的介绍及作用

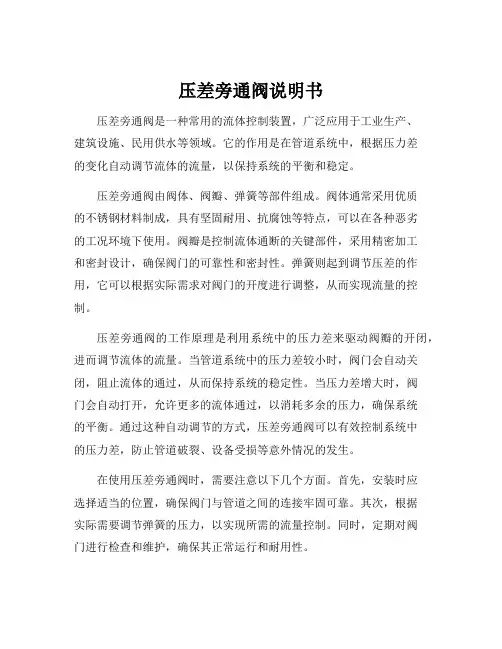

压差旁通阀说明书
压差旁通阀说明书压差旁通阀是一种常用的流体控制装置，广泛应用于工业生产、建筑设施、民用供水等领域。
它的作用是在管道系统中，根据压力差的变化自动调节流体的流量，以保持系统的平衡和稳定。
压差旁通阀由阀体、阀瓣、弹簧等部件组成。
阀体通常采用优质的不锈钢材料制成，具有坚固耐用、抗腐蚀等特点，可以在各种恶劣的工况环境下使用。
阀瓣是控制流体通断的关键部件，采用精密加工和密封设计，确保阀门的可靠性和密封性。
弹簧则起到调节压差的作用，它可以根据实际需求对阀门的开度进行调整，从而实现流量的控制。
压差旁通阀的工作原理是利用系统中的压力差来驱动阀瓣的开闭，进而调节流体的流量。
当管道系统中的压力差较小时，阀门会自动关闭，阻止流体的通过，从而保持系统的稳定性。
当压力差增大时，阀门会自动打开，允许更多的流体通过，以消耗多余的压力，确保系统的平衡。
通过这种自动调节的方式，压差旁通阀可以有效控制系统中的压力差，防止管道破裂、设备受损等意外情况的发生。
在使用压差旁通阀时，需要注意以下几个方面。
首先，安装时应选择适当的位置，确保阀门与管道之间的连接牢固可靠。
其次，根据实际需要调节弹簧的压力，以实现所需的流量控制。
同时，定期对阀门进行检查和维护，确保其正常运行和耐用性。
压差旁通阀的应用范围非常广泛。
在工业生产中，它可以用于控制化工流程中的介质流量、压力差等参数，确保生产过程的安全和稳定。
在建筑设施中，压差旁通阀可以用于调节供水管道中的压力，保证用水的舒适性和可靠性。
在民用供水中，压差旁通阀可以用于调节供水压力，防止水压过高对水管造成损坏。
总而言之，压差旁通阀作为一种重要的流体控制装置，在各个领域均具有重要的应用价值。
合理选择、正确使用压差旁通阀，可以有效控制流体的流量和压力，确保系统的平衡和稳定。
通过对压差旁通阀的深入了解和正确使用，可以提高系统的性能，降低运行成本，达到经济、安全、可靠的生产目标。
中央空调压差旁通阀
压差旁通阀安装在冷冻水系统。
用在未端有温度控制的电磁两通阀的系统中，以确保主机冷冻水流量不小于主机要求的最小值。
压差旁通阀的入水口接在主机出水口（分水器上），压差旁通阀的出水口在水泵的入水口（水泵压水进主机）也就是集水器上。
常见的压差旁通阀有自力式压差旁通阀与电动的比例积分调节阀。
可以设想，如果在分水器和集水器中间没有压差旁通阀会如何？
假设在用户未端没有负载或负载很小，未端的电磁阀开度小或处于关闭状态，刚分水器中的水则无流动，全部集在分水器中，分水器水压力增大。
而集水器则无回水，或回水很小。
此时，会产生主机中无水流量，或流量很小。
接下来的影响就是分水器中水压力增大，管路中水不流通。
如果有压差旁通阀，则分水器中的水经过压差旁通阀流向集水器，再经水泵压水进入主机，主机中才会有最小流量的水。
压差旁通阀工作原理
压差旁通阀工作原理
压差旁通阀是一种常用的流体控制元件，它具有调节流体压力的功能，广泛应用于工业生产中。
那么，压差旁通阀是如何工作的呢？接下来我们将详细介绍压差旁通阀的工作原理。
首先，我们需要了解压差旁通阀的结构。
压差旁通阀通常由阀体、阀盖、阀芯、弹簧等部件组成。
当介质流经阀体时，阀芯受到介质压力的作用，从而改变阀芯位置，从而实现对介质流量和压力的调节。
其次，压差旁通阀的工作原理是基于流体力学原理的。
当介质流经阀体时，流体的动能和静能会发生变化，从而产生压差。
在压差旁通阀内部，通过调节阀芯的位置，可以改变介质流动的阻力，从而影响介质的流量和压力。
此外，压差旁通阀还可以通过弹簧等装置实现自动调节。
当介质流量或压力发生变化时，压差旁通阀可以通过内部的传感器感知到这些变化，并通过控制阀芯的位置，实现对介质流量和压力的自动调节，从而保持系统的稳定运行。
总的来说，压差旁通阀的工作原理是基于流体力学原理的，通过调节阀芯的位置和弹簧的作用，实现对介质流量和压力的调节，从而保证系统的稳定运行。
在实际应用中，压差旁通阀可以广泛应用于各种工业生产领域，起到了非常重要的作用。
综上所述，压差旁通阀是一种通过调节阀芯位置和弹簧作用实现对介质流量和压力调节的流体控制元件，其工作原理基于流体力学原理，通过自动调节保持系统的稳定运行。
希望本文对压差旁通阀的工作原理有所帮助。
中央空调冷水系统中压差旁通阀如何进行调试
中央空调冷水系统中压差旁通阀如何进行调试电动压差旁通阀，由差压控制器、电动调节阀组成，工作原理是由差压控制器监测系统绝热的压差，当系统供、回水压差增大并超过控制器设定值时，控制器模块将控制电动阀门开大，管网部分循环水经旁通阀流过，从而使系统供、回水压差减小。
反之，系统的空气流速压差如果小于设定值，则控制器将电动阀门关小，使系统压差增加。
自力式压差旁通泵，阀门内部装有感压膜片，通过导压孔感知分集系统两端的压差，当压差超过设定值时，感压膜片会通过阀杆带动阀塞打开，部分流量从此经过，以保证机组流量不小于较小安全流量值。
当压差减小，阀门自动关小、关闭，压差恢复到设定值。
两种阀门的异同电动压差旁通阀优点是可连接自控系统，实现远程监测及设定。
好处是电动阀对电路有依赖性，在潮湿高温的环境下让，一旦电路出现环境问题，阀门即失灵。
自力式压差旁通阀的优缺点;机械式传动，不会出现电路的问题，便于安装节能费用。
缺点是不可以远程监测及设定。
压差旁通阀的设定现场调试时，很难给出有工程师给出空气流速设定值，现在我们先由系统安全性来分析，首先压差延迟时间不能过小，在空调系统全负荷时(接近全负荷时)压差过小会出现水流短路，系统内末端水流量不够，用户不同意。
那设定过大，则会出现空调系统部分负荷时压差旁通阀门打不开，管网总循环水量缩小，冷水机组会出现欠流现象，增加造成机组损伤的机率。
安装压差旁通阀的系统1系统一空调系统末端配备安装电动二百一十三阀、电动调节阀，循环水泵工频运行。
当部分负荷时，内侧部分电动阀门自动关闭，系统的管网阻力增大，供回水主管道压差增大、分集水器压差增大，压差旁通阀找开，部分流量通过旁通阀流过，保证冷水机组的流量消费需求。
压差旁通阀的设定，首先压差旁通阀的设定是在管网水力平衡阀调试后再设定的，在管网水力平衡调试过程中已经知道系统的尾端不利末端在哪里(可能是多个)。
在空调系统全负荷运行时，压差旁通阀一直处于关闭状态，用测量器设备监测不利末端的流量(此时的流量应最小是设计值或大于设计值)，调节压差旁通阀设定值(由大到小)，当不利末端的流量刚好达到设计值时，即是旁通阀的设定压差值。
中央空调压差旁通阀的介绍及作用
压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。
电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。
广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。
电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。
把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。
相反，压差的减小导致阀门开度减小从而使系统压差增加。
自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。
并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。
性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。
其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。
自力式自身压差控制阀的用途：自力式自身压差控制阀应用于冷（热）源机组的保护。
安装于集、分水器之间旁通管上，当用户侧部此经过，以保证机组流量不小于限制值。
自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。
比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。
这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。
压差旁通平衡阀
首页>>产品中心>>压差旁通平衡阀一、产品[压差旁通平衡阀]的详细资料：产品型号：800X产品名称：压差旁通平衡阀产品特点：800X压差平衡阀是一种用于空调系统供／回水之间以平衡压差的阀门。
该阀门可提高系统的利用率，保持压差的精确-亘定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。
二、压差旁通平衡阀主要外形连接尺寸：DN 50 65 80 100 125 150 200 250 300 350 400 450 L 203 216 241 292 330 350 495 622 698 787 914 978 H1 160 180 200 270 310 320 370 430 480 525 580 635H 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445订货须知：一、①压差旁通平衡阀产品名称与型号②压差旁通平衡阀口径③压差旁通平衡阀是否带附件二、若已经由设计单位选定公司的压差旁通平衡阀型号，请按压差旁通平衡阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀水泵控制液动排泥阀泄压阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
冷却水系统压差旁通阀的作用
冷却水系统压差旁通阀的作用冷却水系统压差旁通阀，这玩意儿听起来可能有点专业，但其实在咱们日常生活中，特别是在一些大型建筑、工厂或者数据中心里，它可是个不可或缺的小能手呢。
今天，咱们就来聊聊这个小东西的大作用，看看它是怎么在冷却水系统中默默发光发热的。
咱们先说说冷却水系统是啥。
简单来说，就是给那些需要降温的设备或者空间提供冷水的系统。
比如，夏天咱们开空调，那空调里的制冷剂就得靠冷却水系统来降温，这样吹出来的风才是凉快的。
而压差旁通阀呢，就是这套系统里的一个小配件，但它起的作用可大了去了。
想象一下，在一个大型的数据中心里，有成千上万台服务器在不停地运转，它们就像一个个小太阳，不停地散发着热量。
这时候，冷却水系统就得不停地工作，把这些热量带走，让服务器们能继续安心地工作。
但是，如果冷却水系统里的水流不顺畅，或者某个地方的管道堵了，那可就麻烦了。
服务器们可能会因为过热而罢工，甚至可能引发火灾等严重的安全事故。
这时候，压差旁通阀就派上用场了。
它就像一个聪明的交通警察，时刻观察着冷却水系统里的水流情况。
当发现某个地方的管道压力太大，水流过不去的时候，它就会自动打开，让一部分水流从旁边绕过去，这样就不会造成管道堵塞，也能保证整个系统继续顺畅地工作。
具体来说，压差旁通阀的工作原理其实很简单。
它里面有两个腔室，一个叫高压腔，一个叫低压腔。
当系统里的水流经过的时候，高压腔里的压力就会升高，低压腔里的压力就会降低。
这两个腔室之间有一个弹簧，它会根据压力差的大小来调整自己的位置。
当压力差超过一定范围的时候，弹簧就会被压缩，带动阀芯移动，从而打开旁通通道，让水流从旁边绕过去。
这个过程听起来可能有点复杂，但其实就像咱们开车一样。
如果前面堵车了，咱们就得找个出口绕过去，不能一直堵在那里。
压差旁通阀就是这样，它能在关键时刻找到一条出路，让整个系统继续顺畅地运行。
而且啊，这个小东西还特别耐用。
因为它里面没有什么复杂的电子元件，就是一些机械结构和弹簧啥的，所以只要咱们定期给它清理一下，加点润滑油啥的，它就能一直好好地工作下去。
两联供压差旁通阀的作用
两联供压差旁通阀的作用嘿，朋友们，今天咱得唠唠两联供系统里的压差旁通阀，这玩意儿可太有趣了，就像一个超级智能的交通警察在管道的世界里指挥交通呢！你想啊，两联供系统就像一个超级繁忙的城市，水在管道里跑来跑去就像车在马路上行驶。
有时候呢，不同的“道路”（也就是支路）上压力不一样，这就容易出乱子。
这压差旁通阀就闪亮登场啦，它就像一个平衡大师，只要两边的压力差出现了，就像跷跷板一边高一边低的时候，它立马开始工作，调节压力差。
这压差旁通阀就好比是一个压力的调解官。
要是没有它，那系统里的水就像一群不受控制的野牛，到处乱撞。
它能保证系统压力稳定，就像给这个“水的世界”打了一针镇定剂，让一切都变得井井有条。
它还像一个神奇的压力漏斗。
高压力那边的水多，就像水在一个大坝后面堆积，压差旁通阀就悄悄地把多余的“水能量”引导到压力低的那边，就像把大坝里多余的水通过一个巧妙的通道引到干涸的农田里，完美地平衡了两边的压力。
你可以把压差旁通阀想象成一个超级英雄。
在两联供系统面临压力危机的时候，它迅速出击，就像超人飞向即将倒塌的大楼一样。
它把过高的压力挡住，又把过低的压力补上，守护着整个系统的稳定运行。
再比如说，它像一个压力的搬运工。
这边压力太重，它就扛起一些压力，搬到压力轻的那边去。
它不辞辛劳，就像勤劳的小蚂蚁搬运食物一样，一点点地把压力差给消除掉。
这压差旁通阀还像一个压力的裁缝。
当系统的压力“衣服”不合身，一边紧一边松的时候，它就拿出自己的“剪刀”和“针线”，这里剪一点压力，那里补一点压力，让整个压力的“衣服”变得合身无比。
它也是一个压力的和平使者。
在管道系统这个小小的“国家”里，不同的区域（支路）可能因为压力的不同而产生“矛盾”，压差旁通阀就像一个外交官，跑来跑去协调两边的压力，让大家和平共处。
而且啊，它就像一个隐藏在两联供系统里的魔法精灵。
平时安安静静的，一旦压力差这个“魔法咒语”出现，它就开始施展魔法，让整个系统的压力变得和谐统一，就像把混乱的魔法世界变得秩序井然。
西尔瓦克800X压差平衡（旁通）阀说明书
800X压差平衡（旁通）阀说明书产品简介本公司生产的压差（旁通）阀主要应用于空调系统供／回水之间，保证供／回水之间的压差于一固定值，提高系统能量的利用率，降低噪音，以及防止过大压差对系统设备的损坏，800X压差平衡（旁通）阀优越于其他平衡阀的地方在于它没有执行机构。
完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
该阀由主阀、压差向导阀、针形阀、球阀、微型过滤器等组成。
如下图所示。
主要零件与材料序名称材料序号名称材料号1螺塞碳钢10压力表组合件2阀体铸铁、铸钢、不锈钢11吊环碳钢3阀杆2Cr1312球阀铜合金4螺母不锈钢13压簧50CrVA 5密封圈橡胶14压差向导阀铜合金6阀盘碳钢15螺柱、螺母不锈钢7膜片压板铸铁、碳钢16针形阀铜合金8橡胶膜片丁腈橡胶１７压力表组合件9阀盖铸铁、铸钢、不锈钢１８微型过滤器不锈钢部分产品主要结构尺寸（模具更改恕不另行通知）DN L PN10PN16PN25Z-ΦdD D1D2D D1D2D D1D2PN10PN1.6PN25502051651251001651251001651251004-184-184-18 652161851451201851451201851451204-184-188-18 802402001601352001601352001601358-188-188-18 1002802201801552201801552351901608-188-188-22 1253302502101852502101852702201888-188-188-26 1503602852402102852402103002502188-228-228-26 2004203402952653402952653603102788-2212-2212-26 25050039535032040535532042537033212-2212-2612-30 30053044540036846041037548543039012-2212-2616-30 35062050546042852047043655549044816-2216-2616-32 40070056551548258052348562055050516-2616-3016-36 45074561556553264058554567060055520-2620-3020-36 50081067062058571565060873066061020-2620-3420-36 60092078072568584084077084577071820-3020-3620-41工作原理：当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。
压差旁通阀
订货
阀门 VFG 2（金属密封阀芯）
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250 150 200 250 Kvs m 3/h 4.0 6.3 8.0 16 20 32 50 80 125 160 280 320 400 280 320 400 t max. ℃ 150 150 150 150 150 150 150 150 150 150 140 140 140 200* 200* 200* 200* 200* 200* 200* 200* 200* 200* 200* 200* 200* 产品编号 PN 16 065B2388 065B2389 065B2390 065B2391 065B2392 065B2393 065B2394 065B2395 065B2396 065B2397 065B2398 065B2399 065B2400 根据需要 PN 40 065B2411 065B2412 065B2413 065B2414 065B2415 065B2416 065B2417 065B2418 065B2419 065B2420 065B2421 065B2422 065B2423
驱动器 AFPA
驱动器尺寸 OA H 重量 （cm 2） （mm） （mm） （kg） 80 172 430 7.5 250 263 470 13 630 380 520 28
冷却罐 V 1
冷却罐 V 2
32
0.15 - 1.2 0.1 - 0.6 0.05 - 0.3 (630cm 2 )
温度升至 200℃需加附件
类型 冷却罐 V 1 ( 容积 1 升 ) 冷却罐 V 2 ( 容积 3 升 ) 脉冲管 AF 描述 用螺纹接头与O10 管连接 用螺纹接头与O10 管连接 ( 用于面积为 630cm 2 的驱动器 ) - 铜管为 O10 × 1 × 1500mm -1 个 G 1/4 ISO 228 螺纹接头 -2 个压紧套 2X 003G1391 订货数量 2X 2X 产品编号 003G1392 003G1403
自力式压差旁通阀的功能原理和安装注意事项
自力式压差旁通阀的功能原理和安装注意事项引言自力式压差旁通阀（Self-Operated Pressure Differential Bypass Valve，以下简称SPBV）是一种用于保护管道和设备的压力控制装置。
SPBV通常安装在管道系统中，以保护管道和设备免受过高或低的压力损害。
本文将介绍SPBV的功能原理和安装注意事项。
功能原理SPBV是一种机械式压力控制装置，它利用压缩气体或液体的力量驱动阀芯，从而控制管道中的流量和压力。
当管道中的压力超过设定值时，SPBV自动打开，将一部分流量绕过管道和设备，以降低管道中的压力；相反，当管道中的压力过低时，SPBV自动关闭以提高管道中的压力。
在SPBV中，气体或液体的压力通过一个长度为l的导管传递到阀芯上。
当管道中的压力超过SPBV的设定值时，导管上的压力会将阀芯推向开的方向。
阀芯向开的方向移动时，管道中的流量经过SPBV旁通流回系统中。
SPBV还有一个重要的功能是，它可以防止管道中的压力过高或过低，从而保护管道和设备免受损害。
一些应用场景中，管道中的流量不稳定，可能会导致管道中产生过高或过低的压力。
这时，SPBV可以及时调节管道中的流量和压力以保护管道和设备的安全。
安装注意事项1.安装位置：SPBV应该安装在管道系统旁边或管道上，以便于维护和操作。
通常，SPBV应该安装在管道系统的接头处，以便于检查和清洗。
2.安装方向：SPBV应该安装在正确的方向，以确保气体或液体的压力可以正确地传递到阀芯上。
通常，SPBV应该安装在气体或液体从下往上流动的方向。
3.安装管件：SPBV应该使用正确的管件进行安装，以确保无泄漏。
通常，SPBV应该使用标准的法兰和管件进行安装。
4.连接管路：SPBV应该正确地连接管路，以确保气体或液体的流量可以正确地流入SPBV。
通常，SPBV应该直接进行连接，不应该使用缩径。
5.维护和清洗：SPBV应该定期进行维护和清洗，以确保其正常运行。
压差旁通平衡阀工作原理
压差旁通平衡阀工作原理
嘿，咱今儿来聊聊压差旁通平衡阀那点事儿！你可别小瞧了这玩意儿，它在好多系统里可都起着大作用呢！
你想啊，就好比一条水流的道路，有时候这边水多了，那边水少了，那可不得乱套嘛！这时候压差旁通平衡阀就像是个聪明的管理员，来调节这水流的分配。
它的工作原理其实也不难理解。
就跟咱过日子似的，得讲究个平衡。
当系统里两边的压力不一样了，这阀就开始行动啦！它会根据压力差的大小，自动地调整开度，让水或者其他流体能更合理地流动。
比如说，有一个地方压力特别大，那这阀就会打开一点，让一些流体流到压力小的那边去，这样两边不就平衡了嘛！这不就跟咱分东西一样嘛，多的匀给少的，大家都差不多就好啦！
你再想想，如果没有这个压差旁通平衡阀，那系统会变成啥样？那肯定是乱成一锅粥啊！这边水压大得能把管子撑破，那边却没水干着急。
那可不行，咱得靠这小宝贝来维持秩序呢！
而且啊，这压差旁通平衡阀还特别可靠。
它就像咱家里的老黄牛，不声不响地干着活，默默地保障着系统的稳定运行。
不管是冬天的严寒还是夏天的酷暑，它都坚守岗位，不离不弃。
你说它神奇不神奇？它虽然不大，但是作用可大了去了！它就像是一个幕后英雄，悄悄地为整个系统的正常运转贡献着自己的力量。
咱可不能小看了任何一个小零件，就像这压差旁通平衡阀，没了它还真不行！它让一切都变得有序，变得和谐。
咱生活中不也需要这样的平衡吗？工作和生活，快乐和烦恼，都得找到那个平衡点，才能过得舒舒服服的呀！
所以啊，以后再看到压差旁通平衡阀，可别不当回事儿啦！它可是个厉害的角色呢！咱得好好感谢它为我们带来的便利和稳定呀！。
800X压差旁通平衡阀工作原理，使用说明，安装调试
800X压差旁通平衡阀工作原理，使用说明，安装调试800X压差旁通平衡阀。
用于中央空调系统中。
介质为水，温度≤80℃。
利用介质压力和导阀自动控制阀门开度，使管路中供水和回水之间压差平衡保持恒定，800X压差旁通平衡阀由主阀、导阀、针阀、球阀、压力表等零件组成。
工作原理：导阀膜片下腔，A接管连接到供水管路。
导阀膜片上腔，B接管连接到回水管路。
顺时针转动导阀调节螺钉，调节弹簧被压缩，导阀芯上方作用力增大。
导阀芯开度减小。
使主阀膜片上腔排水减少，上腔内压力增加，主阀膜片上下腔压力差使主阀芯向下动作，主阀芯开度减小。
主阀阀后压力降低，供水和回水之间压差增加。
反之，逆时针转动导阀调节螺钉，则压差减小。
当供水和回水之间压差增大时，（供水压力增大或回水压力减少）。
引入导阀膜片上下腔内水压差增加，导阀芯向上动作，开度加大。
主阀膜片上腔排水增加，上腔压力降低，主阀膜片上下腔压力差使主阀芯向上动作，主阀芯开度增加。
主阀阀后压力增加，使供水和回水之间压差减小，仍保持在设定值。
当供水和回水之间压差减少时，（供水压力减小或回水压力增加）。
引入导阀膜片上下腔内水压差减小，导阀芯向下动作，开度减小。
主阀膜片上腔排水减少，上腔压力增加，主阀膜片上下腔压力差使主阀芯向下动作，主阀芯开度减小。
主阀阀后压力减小，使供水和回水之间压差增大，恢复到设定值。
总结：一. 顺时针转动导阀调节螺钉，供水和回水之间压差增加。
逆时针转动调节螺钉，则压差减小。
二. 导阀上接管分别接到供水管路和回水管路上，可以精准地反馈压差变化。
A接管是供水管线，B接管是回水管线。
不可接错管线。
三. 管路上配合平衡阀使用，可以保持管路流量恒定。
四. 改变针阀开度。
可以调节主阀动作快慢。
五. 安装示意图。
压差旁通控制 意思
压差旁通控制是一种空气调节系统的控制方式，主要用于提高空气调节设备的效率和性能。
所谓压差旁通，就是指在空气调节系统中，通过调节风口的开度来控制房间内外的气压差，从而达到控制室内空气流动的目的。
具体来说，压差旁通控制是通过感应房间内外的气压差异，控制风阀的开度，使得新鲜空气和室内空气的混合比例保持在一个合理的范围内，从而达到良好的通风效果。
当外界气压较高时，系统会自动将新鲜空气引入室内；而当外界气压较低时，系统则会减少新鲜空气的供应，以保持室内空气流动的稳定性。
压差旁通控制可以提高空气调节设备的效率和舒适性，从而降低能源消耗和运行成本。
此外，它还可以减少因空气流动不畅而导致的室内不适和健康问题，提高室内环境的质量和健康程度。
压差旁通阀-800X压差旁通阀
水利控制阀>>压差旁通阀>>压差旁通阀产品详细信息水力控制阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
止回阀、电子膨胀阀、电动调节阀、压差旁通阀、阀门安装基础知识_secret
电子膨胀阀电子膨胀阀电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。
它适应了制冷机电一体化的发展要求，具有热力膨胀阀无法比拟的优良特性，为制冷系统的智能化控制提供了条件，是一种很有发展前途的自控节能元件。
电子膨胀阀与热膨胀阀的基本用途相同，结构上多种多样，但在性能上，两者却存在较大的差异。
从控制实现的角度来看，电子膨胀阀由控制器、执行器和传感器 3 部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成控制功能的。
电子膨胀阀控制器的核心硬件为单片机，如控制器同时要完成压缩机及风机的变频等控制功能，一般采用多机级连的形式。
电子膨胀阀的传感器通常采用热电偶或热电阻。
电子膨胀阀作为一种新型的控制元件，早已经突破了节流机构的概念，它是制冷系统智能化的重要环节，也是制冷系统优化得以真正实现的重要手段和保证，也是制冷系统机电一体的象征，已经被应用在越来越多的领域中。
由于电子膨胀阀的采用，突破了以前在空调机组设计过程中存在的某种系统屈从热力膨胀阀的观念，进入膨胀阀为系统优化服务的新境界，对于制冷行业的发展起着重要的作用。
与热力膨胀阀相比电子膨胀阀在以下方面有显著的优势：（1）电子膨胀阀的驱动方式是控制器通过对传感器采集得到的参数进行计算，向驱动板发出调节指令，由驱动板向电子膨胀阀输出电信号，驱动电子膨胀阀的动作。
电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，不存在静态过热度现象，且开闭特性和速度均可人为设定，尤其适合于工况波动剧烈的热泵机组的使用。
（2）电子膨胀阀的适用温度低。
对于热力膨胀阀，当环境温度较低，其感温包内部的感温介质的压力变化大大减小，严重影响了调节性能。
而对于电子膨胀阀，其感温部件为热电偶或热电阻，它们在低温下同样能准确反应出过热度的变化。
因此，在冷藏库的冻结间等低温环境中，电子膨胀阀也能提供较好的流量调节。
压差旁通阀 工作原理
压差旁通阀工作原理
压差旁通阀是一种常用的调节阀门，它的工作原理是通过调节阀门开启度来改变流体的压差，使得流体在阀门两侧的压力差保持在设定的值。
当流体通过压差旁通阀时，阀门的开启度决定了流体通过阀门的通道面积。
当阀门完全关闭时，流体无法通过阀门，压力差为最大值。
而当阀门完全打开时，流体可以自由通过，压力差为最小值。
通常，压差旁通阀的开关机构由一个调节阀和一个控制阀组成。
调节阀用于控制阀门的开启度，而控制阀则通过感应流体压力的变化来调节阀门的开启度。
当流体通过压差旁通阀时，流体的压力会在控制阀上产生一个压力信号。
当流体的压力超过设定值时，控制阀将会打开，增加阀门的开启度，从而降低流体的压差。
当流体的压力低于设定值时，控制阀会关闭，减小阀门的开启度，从而增加流体的压差。
通过不断调整阀门的开启度，压差旁通阀可以在流体压力变化时保持压差恒定。
这种工作原理使得压差旁通阀在各种工业应用中广泛使用，例如在热交换器、冷却系统、液压系统等中的流量调节和维持压差的控制。
空调压差旁通阀工作原理
空调压差旁通阀工作原理
空调压差旁通阀是一种用于控制空调系统压力平衡的装置，其工作原理如下：
1. 旁通阀的进口和出口分别与系统的供水管和回水管相连。
当系统压力平衡时，旁通阀的阀芯处于关闭状态，流体在阀芯处形成高压密封，系统各部分压力保持一致。
2. 当系统压力升高时，旁通阀的进口压力升高，阀芯受到向下的力。
此时，如果阀芯的开启压力低于系统压力，阀芯将开启，流体从系统回水管流入旁通阀的出口，降低系统压力，维持压力平衡。
3. 当系统压力降低时，旁通阀的进口压力降低，阀芯受到向上的力。
此时，如果阀芯的关闭压力高于系统压力，阀芯将关闭，流体从旁通阀的进口流入系统供水管，提高系统压力，维持压力平衡。
4. 旁通阀的开启压力和关闭压力可以通过调节弹簧的预紧力进行调节。
在旁通阀开启或关闭时，阀芯与阀座之间会产生摩擦力。
为了减小摩擦力，旁通阀通常采用低摩擦系数的材料，如塑料、石墨等。
5. 旁通阀通常用于空调系统中，以维持系统的压力平衡。
当室内温度升高时，制冷剂的压力升高，压缩机的负载增加。
此时，旁通阀将部分制冷剂从回气管中引至压缩机入口，降低系统压力，维持压缩机的负载平衡。
总之，空调压差旁通阀通过控制系统的压力平衡来保证系统的稳定运行。
压差旁通阀
预制的保温壳保证了 安装时快捷方便，并 且适合于配套安装在 箱体内。
A
CA LEFFI
Mod. Dep.
CA LEFFI
Mod. Dep.
60
B
A3573574073CD
E
编 号 A 支路 B C D E 重量（ｋｇ） 357502 3/ 4" 2+2 105 23 p,1.5 30 180 1.30 357503 3/ 4" 3+3 105 23 p,1.5 30 260 1.95 357504 3/ 4" 4+4 105 23 p,1.5 30 373 2.80 357505 3/ 4" 5+5 105 23 p,1.5 30 453 3.45 357506 3/ 4" 6+6 105 23 p,1.5 30 533 4.06
主管内径： ３／４＂： ø ２０ｍｍ １＂： ø ２６ｍｍ
尺寸图
B 60 A
A
CA LEFFI
Mod. Dep.
40 C E
356
D
编 号 A 支路 B C D E 重量（ｋｇ） 356502 3/ 4" 2+2 116 23 p,1.5 30 100 0.84 356504 3/ 4" 4+4 116 23 p,1.5 30 180 1.55 356506 3/ 4" 6+6 116 23 p,1.5 30 260 2.20 356508 3/ 4" 8+8 116 23 p,1.5 30 340 3.00 356510 3/ 4" 10+10 116 23 p,1.5 30 420 3.70 356604 1" 4+4 122 23 p,1.5 32 184 1.75 356606 1" 6+6 122 23 p,1.5 32 264 2.54 356608 1" 8+8 122 23 p,1.5 32 344 3.44 356610 1" 10+10 122 23 p,1.5 32 424 4.38 356612 1" 12+12 122 23 p,1.5 32 538 5.30
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。
电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。
广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。
电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。
把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。
相反，压差的减小导致阀门开度减小从而使系统压差增加。
自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。
并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。
性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。
其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。
自力式自身压差控制阀的用途：自力式自身压差控制阀应用于冷（热）源机组的保护。
安装于集、分水器之间旁通管上，当用户侧部分运行或变运量运行时，系统流量变小，导致压差增大，压差超出设定值时，阀门自动打开，部分流量从此经过，以保证机组流量不小于限制值。
自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。
比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。
这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。
自力式自身压差控制阀的性能参数：根据用户的要求选择控制压差。
控制压差在0.05~0.4Mpa范围内可任意调节。
恒定阀门两端及控制系统压差，支持用户系统变流量运行。
依靠压差自动工作，无须外接动力，运行安全稳定可靠。
介质温度：0--150℃。
公称压力：1.6Mpa。
自力式自身压差控制阀的安装调试：适用于分集水器之间旁通管安装保护冷热源适用于高层建筑分区供暖，安装于高区回水管避免高区倒空和水垂1、热源2、循环水泵3、系统补给水泵4、自力式自身压差控制阀 5、加压水泵 6、止回阀7、后部补水压力调节阀 8、热用户自力式自身压差控制阀的技术参数：中央空调压差旁通阀的作用对于冷水机组来说冷冻水流量的减小是相当危险的。
在蒸发器设计中，通常一个恒定的水流量（或较小范围的波动）对于保证蒸发器管内水流速的均匀是重要的，如果流量减小，必然造成水流速不均匀，尤其是在一些转变（如封头）处更容易使流速减慢甚至殂成不流动的“死水”由于蒸发温度极低在蒸发器不断制冷的过程中，低流速水或“死水”极容易产生冻结的情况，从而对冷水机组造成破坏。
因此，冷水机能的流量我们要求基本恒定的。
但从另一方面，从末端设备的使用要求来看，用户侧要求水系统作变化量运行以改变供冷（热）量的多少。
这两者构成了一对矛盾，解决此矛盾最常用的方法是在供回水管上设置压差旁通阀，其工作原理是：在系统处于设计状态下，所有设备都满负荷运行时，压差旁通阀开度为零（无旁通水流量），这时压差控制器两端接口处的压力差（又称用户侧供，回水压差）P0即是控制器的设定压差值。
当末端负荷变小后，末端的两通阀关小，供回水压差P0将会提高而超过设定值，在压差控制器的作用下，旁通阀将自动打开，由于旁通阀与用户侧水系统并联，它的开度加大将使供回水压差P0减小直至达到P0时才停止，部分水从旁通阀流过而直接进入回水管，与用户侧回水混合后进入水泵和冷水机组，这样通过冷水机组的水量是不变化的。
水泵的运行有个高工作效率点，流量的变化使电机在高效率点处左右移动，但最终的结果，只要管路特性不变化，水泵会自动调节到高效率工作点，我们可以通过调节管路特性去改变水泵的工作效率点，这样也就是说，在流量的变化的时候，水泵要不断的改变自己的运行状态，这导致了电流不段的变化（变大或者变小），这对电机的运行都是有害的，变频泵的电机容易烧毁也就是这个结果，因此，在一般的情况下，最好能使水泵在一个稳定的状态运行，这就要求我们用旁通，无论上面的负荷怎样变化，水泵都能在稳定的流量下运行，而不会导致电机的电流不段变化，使电机的寿命降低！！【附加总结类文档一篇，不需要的朋友可以下载后编辑删除，谢谢】2015年文化馆个人工作总结在XXXX年X月，本人从XXXX学院毕业，来到了实现我梦想的舞台--XX区文化馆工作。
在这里我用艰辛的努力，勤劳的付出，真诚而认真地工作态度认真的做好自身的每一项文化馆相关工作，取得了较为良好的工作业绩。
随着一场场活动的成功举办、一台台戏剧的成功出演，在这个带有着梦想和希望的舞台上，转眼之间我已在这里渡过了XX年的青春事业，我亦与舞台共同成长，逐步由一名青涩的毕业生，历练成为了今天的XXX。
梦想在于不断坚持，未来的旅途在于不断的前进，在这个承载着梦的舞台上，我持以坚定的信心和丰富的工作能力与工作经验，一步一步超前迈进着。
下面我将自身XX年来的工作能力情况总结如下：一、一专多能服务1、高端学识水平。
本人于XXXX年XX月毕业于XXXX大学XX专业。
随后于XXXX年X 月进入XX区文化馆从事XX工作，至今已有XX年的时间。
在本人从事文化馆XX工作的XX年里，我始终坚持积极探索、勤奋学习，做到辅助教学与实际工作相长，坚定与时俱进的思想理念，努力攻克各项困难，将提高效益型，能力型的工作绩效作为自己的奋斗目标，并在自身的素质方面进行了坚持不懈的强化与提高。
我深知，要不断充实自身能力，深化提升自身素质，才能够不断更新自我，超越自我，为我XX区文化馆的发展与活动做出奉献。
为此，我树立起了牢固的学习思想，除积极参加上级机关以及本馆内组织的各项思想教育以及业务培训活动外，我还一直坚持，利用业余时间阅读和学习各类与我文化馆工作相关的理论书籍与系列杂志等相关信息书籍，通过专业的培训和广泛的阅读，我吸取了优秀工作者以及高级文化工作人员的先进经验和优秀成果，在理论和实践结合的层面上逐渐开拓了视野，以高效提升了自身的专业能力和学识水平。
此外，我还实时关注党和国家的新政策、新方针，及时总结在党政新政策中有关于文化馆工作的相关内容，进行学习与研究，并结合党的十八大会议精神，落实自身的党政清廉作风，实际提升自身党性、提高自身综合素质能力。
并做到上传下达，实际带领全馆人员展开党政新政策的落实工作，以全面提高我文化馆的整体党政能力。
2、强效专业技能。
由于从事XXX工作性质的原因，我需要对在我文化馆内展开的各项大型活动进行具体的策划与组织工作，以确保活动的成功召开。
在XX年来的工作中，我曾多次策划组织大型活动XX场，其中文化义演、教学宣传、(XXXX客户可自行添加活动种类)等类大型活动达XX余次，并均取得了良好的演出成效。
在进行大型活动的策划与组织工作的过程中，我紧密围绕我区委、区政府的中心规定内容，切实服务于我区文化的发展大局，充分利用开展活动主题所具有的特殊性艺术魅力和影响力，切实使文化活动贴近群众生活，服务我XX区群众，组织策划了一系列有一定影响、有一定艺术水准的文化活动，得到了各级领导和广大区民的一致好评。
在此过程中，我主要做到了以下方面：一是精心策划，善于创新，打造浓厚文化氛围。
我XX区文化馆我区文化活动的主要承办单位，通过XX年的工作历练，我深刻意识到我文化馆对于我区文化的重要意义和发回的重要作用。
因此，我坚定主动出击，做到精心策划，善于创新，努力丰富活动内容、打造多样化活动形式，与相关单位部门联手打造出一批具有鲜明主题、内容充实、形式多样、影响效力强盛的文化活动，营造出一系列具有浓厚文化氛围的文化活动，以提升区民的文化的兴趣以及文化了解度。
并精心组织各部门人员以及相关单位部门共同开展文化活动，准确规划组织各部门的工作职责，安排专人和部门承担活动的导演、节目创作、编排、辅导以及舞美、灯光、音响、舞台监督等一系列工作，对每场演出我都倾注了大量的心血，以求的最好的演出效果。
二是关注社会文化现象，紧抓热点问题，在第一时间推出宣传及相关主题活动。
在文化活动敲定的当天，我就紧密开展了相关的活动主题推送工作，紧密结合当下社会文化现象，着重关注民众关切的热点问题，敏锐的捕捉相关文化信息，组织一起为题材抓手的文艺作品的创作，筹划相关热点的首场演出。
并在准备的同时，及时做好活动的选出以及组织工作，做好充分的准备工作，以获得文化活动的巨大成功。
三是立足基层，走进区民，深入服务群众。
在活动准备工作展开的同时，我坚持展开深入区民的活动意见调研，征求各级群众以及单位人员的建议，并对收集到的建议以及意见进行总结研究，选出最合适文化活动的建议，进行扩展策划，使得文化活动深入群众生活，进一步推进先进文化融入社区文化，大大活跃区民的文化生活。
四是注重营销，开拓市场，打造文化活动品牌。
在从事XX工作的近XX年来，本人共组织策划商业性演出XX余场，营销收入XX万元。
在此过程中，本人积极尝试采用市场运作的方法，及时捕捉信息，增强活动的预见性、超前性和自身发展活力，努力提高活动的影响力扩大影响面。
并做到积极与区内企事业单位进行沟通与联系，并及时带回反馈信息，不断修改、调整节目内容，并其满意度得到实际的提升，使得我馆在演出获得良好成效的同时，能够与企业达成建立合作的意向，以推动我文化局的发展效益。
3、专项多能服务。
虽然我本人从事的是XX专业工作职位，但是我却能够在工作中做到“一专多能”。
在做好本职工作的基础上，我还深入活动建设，在展开活动策划工作的同时，我还紧跟时代的脚步积极利用信息网络资源，丰富了我工作阅历，创新了我的工作方式，并开展了多媒体教学，以创设模拟情景与活动场地模型等方式，丰富了对我馆内XX人员的培训与指导，实际提升我馆的文化活动效率。
此外，我还经常会根据活动的需要，亲自上阵结合自身的组织、策划、导演等多方面才能，辅助文化活动，参加舞台的细致化工作。
