测量仪器说明书
测量仪器校准说明书
测量仪器校准说明书一、引言测量仪器校准是确保仪器准确度和可靠性的重要步骤。
本说明书将详细介绍测量仪器校准的过程和要点，以帮助用户正确进行校准操作。
请用户在使用之前仔细阅读本说明书，并按照指导进行操作，以确保获得准确可靠的测量结果。
二、仪器概述本章将对所涉及的测量仪器进行简要介绍，包括仪器的类型、主要结构和工作原理等内容。
用户应对所使用的测量仪器有一定的了解，以便更好地理解校准过程和相关要点。
三、校准准备在进行测量仪器校准之前，用户需要做一些准备工作，以确保校准过程的顺利进行。
本章将介绍校准准备的具体步骤和注意事项，包括校准环境的要求、校准设备的选择和校准标准的准备等内容。
四、校准过程本章将详细介绍测量仪器校准的具体过程和步骤，以及每个步骤的操作要点和注意事项。
校准过程应按照严格的操作规范进行，以确保校准结果的准确性和可靠性。
5.1 校准环境确认在进行测量仪器校准之前，用户需要确认校准环境是否符合要求。
校准环境应具备稳定的温度和湿度条件，并排除任何可能对校准结果产生干扰的因素。
5.2 校准设备准备校准过程中所使用的校准设备需要事先进行准备，包括仪器的选择、检查和校准设备的校准等内容。
用户应确保所使用的校准设备符合相关要求，并具备可追溯性。
5.3 校准标准准备校准标准是进行测量仪器校准时的依据，用户需要根据实际情况选择合适的校准标准，并确保其准确度和可靠性。
校准标准的选择和使用应符合相关的国家标准和规范要求。
5.4 校准操作步骤校准过程应按照一定的操作步骤进行，用户需要仔细阅读校准操作步骤，并按照要求进行操作。
校准操作的顺序和方法应按照实际情况和仪器的特性确定。
五、校准结果分析和记录校准过程完成后，用户需要对校准结果进行分析和记录。
本章将介绍校准结果分析和记录的要点和方法，以便用户能够正确理解和使用校准结果。
6.1 校准结果分析用户应根据校准结果进行分析，包括结果的准确度、可重复性和稳定性等方面。
用户还需要判断校准结果是否满足所需的测量要求，以便后续的应用和使用。
测量仪器操作说明书
测量仪器操作说明书一、引言本测量仪器操作说明书旨在向用户提供对测量仪器的准确操作指南。
请仔细阅读本手册，并按照说明进行操作，以确保测量结果的准确性和仪器的长期使用。
二、安全操作须知在开始使用测量仪器之前，请确保仪器和操作环境的安全。
以下是一些必要的安全操作须知：1. 仅授权人员可以操作仪器，确保无授权人员无法接触仪器。
2. 在使用仪器之前，确认所有操作人员已接受必要的培训和理解操作手册。
3. 仪器应放置在干燥、清洁和稳定的工作台上，避免与振动源或其他干扰源接触。
4. 当仪器工作时，请确保操作人员使用适当的个人防护设备，如安全眼镜、手套等。
5. 在操作过程中，如有任何异常或故障，请立即停止使用，并联系售后服务部门。
三、仪器操作步骤本节详细描述了使用测量仪器的操作步骤，请按照以下步骤进行操作：1. 准备阶段a) 确认仪器与电源连接稳定，打开电源开关。
b) 检查仪器显示屏是否正常，如有异常请停止使用。
c) 根据测量对象的特性选择相应的测量模式。
d) 确保测量仪器的传感器与被测物体充分接触。
2. 校准阶段a) 按照操作手册中的说明，对仪器进行校准。
b) 校准完成后，确认仪器显示正确的校准结果。
3. 测量操作a) 根据测量对象的特性和要求，选择适当的测量参数。
b) 保持测量仪器与被测物体的固定位置，确保不会受到外部干扰。
c) 启动测量并等待数据稳定。
d) 记录并保存测量结果。
4. 关机和维护a) 测量完成后，关闭测量仪器及电源开关。
b) 将测量仪器置于适当的存放位置，避免灰尘和湿气。
四、故障排除如果在操作中遇到任何故障，请参照以下故障排除方法：1. 仪器无法启动或显示异常a) 检查电源连接是否松动或损坏。
b) 检查电池电量是否充足。
c) 请联系售后服务部门。
2. 测量结果异常a) 检查仪器是否正确校准。
b) 确保测量仪器与被测物体充分接触。
c) 排除外部干扰源。
五、维护保养为确保测量仪器的长期使用，请注意以下维护保养事项：1. 定期清洁仪器表面，避免污垢影响仪器性能。
电子测量仪器操作说明书
电子测量仪器操作说明书一、产品概述电子测量仪器是一种用于精确测量电气信号的工具。
本操作说明书旨在帮助用户正确操作电子测量仪器，确保测量结果的准确性。
二、安全须知1. 在操作仪器之前，请确保您已经仔细阅读并理解本操作说明书。
2. 使用电子测量仪器时，请务必戴上合适的防护设备，如护目镜、切割手套等。
3. 在操作仪器时，请确保操作环境干燥，远离易燃物品。
4. 请勿将仪器放置在高温、潮湿、尘土较多的环境中，以免影响仪器的正常工作。
5. 在更换电池或连接电源时，请按照正确的步骤进行，以避免触电或造成设备故障。
6. 使用过程中如发现异常情况，请立即停止使用，并联系售后服务中心。
三、仪器使用步骤1. 打开仪器电源，并确保仪器处于正常工作状态。
2. 根据实际需求选择相应的测量功能，并在显示屏上进行设置。
3. 将待测信号输入仪器的相应接口，注意接线的正确性和稳定性。
4. 点击开始测量按钮，仪器将开始采集数据并进行相应的计算。
5. 待测量结果显示在仪器的显示屏上，用户可根据需要进行记录或进一步分析。
6. 测量结束后，关闭仪器电源，做好仪器的存放和维护工作。
四、常见问题解决办法1. 仪器电源无法打开解决办法：检查电源是否接触良好，如有必要更换电池或检查电源线是否正常连接。
2. 数据显示异常或不准确解决办法：检查信号输入是否稳定，并确保仪器和待测信号之间的连接可靠；如有需要，可进行仪器的校准。
3. 仪器无法响应操作解决办法：检查仪器是否处于正常工作状态，尝试重新启动仪器。
4. 仪器出现异常噪声解决办法：检查输入信号是否受到干扰，如有需要可采取屏蔽措施或更换信号源。
五、注意事项1. 请在使用仪器前认真阅读本操作说明书，并按照要求正确操作。
2. 请妥善保管仪器，避免碰撞和摔落，以免影响仪器的使用寿命。
3. 当仪器长时间不使用时，请及时切断电源，并妥善存放。
4. 经常清洁仪器的外壳和显示屏，确保仪器的正常运行。
5. 在使用过程中，注意观察仪器的工作状态，如发现异常情况及时停止使用并联系售后服务中心。
AI-6000E型自动抗干扰精密介质损耗测量仪使用说明书
A I-6000E型自动抗干扰精密介质损耗测量仪使用说明书济南泛华仪器设备有限公司为了安全和正确操作请仔细阅读说明书本公司对仪器本身以外的任何损坏或损失不承担责任本仪器专利权、软件著作权属本公司所有，任何侵权行为将受到追究目录1.用途特点及性能 (1)2.面板说明 (3)3.AI-6000E型使用说明 (6)4.现场试验注意事项 (14)5.出错信息及处理 (15)6.仪器检定 (16)7.仪器工作原理简介 (17)AI-6000E自动抗干扰精密介质损耗测量仪说明书2015年3月版I1.用途特点及性能AI-6000E型自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量，或试验室精密介损测量。
仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。
采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。
测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
1.1主要技术指标准确度：Cx:±（读数×1%+1pF）tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF～60000pF/10kV60pF～1.2μF/0.5kV外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别试验电流范围：10μA～5A内施高压：设定电压范围：100~10000V最大输出电流：200mA升降压方式：连续平滑调节电压精度：±（读数×1%）电压分辨率：1V试验频率：45~65Hz整数频率，步进1Hz49/51Hz、59/61Hz自动双变频频率精度：±0.01Hz外施高压：正接线时最大试验电流5A反接线时最大试验电流10000V/5A试验频率：30~300HzCVT自激法低压输出：输出电压3～50V，输出电流3～30A测量时间：约30s，与测量方式有关输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电计算机接口：标准RS232接口，可选配无线蓝牙通讯打印机：自带微型打印机环境温度：-10℃～50℃相对湿度：<90%，不结露AI-6000E型主要性能表：型号电容量范围pF最大输出电流外形尺寸长×宽×高cm重量kg高电压介损计算机接口及存储CVT自激法测量反接线低压侧屏蔽打印机AI-6000E3~60000200mA/10kV46×35×3429支持RS232存储100组数C1/C2同时测量高压连线可拖地只测C1有11.2主要功能特点1.2.1变频抗干扰采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，特别适合在现场做抗干扰介损试验。
测量仪器使用说明书
测量仪器使用说明书1. 引言测量仪器是一种用于准确测量和记录物理量的设备。
本使用说明书旨在向用户提供关于测量仪器的详细信息和正确使用方法，以确保仪器的准确性和安全性。
请在使用测量仪器之前仔细阅读本说明书，并按照指导进行操作。
2. 仪器概述2.1 仪器名称：测量仪器型号 XYZ-10002.2 仪器功能：XYZ-1000测量仪器用于测量温度、湿度和压力等物理量，并可将结果以数字形式显示。
2.3 仪器组成：XYZ-1000测量仪器包括主机、传感器、显示屏和按键控制板。
3. 使用前的准备3.1 检查器件完整性：确保所有组件齐全，并检查是否存在损坏。
3.2 电源接入：将测量仪器所需的电源线正确连接到电源插座，并确保电源稳定。
3.3 温度校准：在使用前，建议对测量仪器的温度进行校准，以确保准确性。
4. 操作方法4.1 打开仪器：按下电源开关，等待仪器启动。
4.2 设置测量模式：使用仪器上的菜单按钮，在菜单中选择所需的测量模式，如温度、湿度或压力等。
4.3 安装传感器：根据具体的测量需求，选择合适的传感器并连接到相应的输入接口。
4.4 进行测量：将传感器放置在待测物体上，并等待仪器显示稳定的测量结果。
4.5 记录和保存数据：根据需要，可以使用仪器提供的存储功能，记录和保存测量数据。
5. 维护与保养5.1 清洁仪器：在使用之前和之后，使用干净的软布轻轻擦拭仪器表面，确保无灰尘和污垢。
5.2 定期校准：根据仪器使用频率和要求，定期进行仪器的校准工作，以确保测量结果的准确性。
5.3 防护措施：避免将测量仪器暴露在过高或过低的温度、湿度等环境下，以免损坏仪器。
6. 故障排除若发现测量仪器无法正常工作或显示异常数据，请按以下步骤进行排除：6.1 重新启动仪器：关闭仪器电源，等待几秒钟后再次打开。
6.2 检查连接：检查传感器和仪器的连接是否正确，确保插头没有松动或脱落。
6.3 重置设置：如有必要，可以尝试将仪器恢复到出厂设置来解决问题。

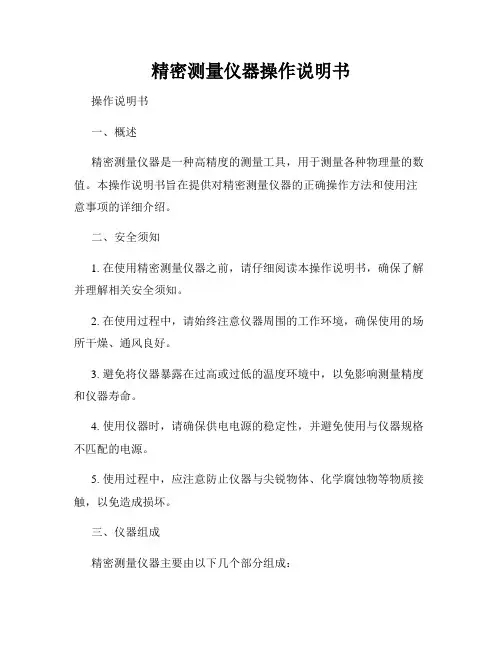

精密测量仪器操作说明书
精密测量仪器操作说明书操作说明书一、概述精密测量仪器是一种高精度的测量工具，用于测量各种物理量的数值。
本操作说明书旨在提供对精密测量仪器的正确操作方法和使用注意事项的详细介绍。
二、安全须知1. 在使用精密测量仪器之前，请仔细阅读本操作说明书，确保了解并理解相关安全须知。
2. 在使用过程中，请始终注意仪器周围的工作环境，确保使用的场所干燥、通风良好。
3. 避免将仪器暴露在过高或过低的温度环境中，以免影响测量精度和仪器寿命。
4. 使用仪器时，请确保供电电源的稳定性，并避免使用与仪器规格不匹配的电源。
5. 使用过程中，应注意防止仪器与尖锐物体、化学腐蚀物等物质接触，以免造成损坏。
三、仪器组成精密测量仪器主要由以下几个部分组成：1. 仪器主体：包括显示屏、操作按钮、测量接口等组成。
2. 测量探头：用于接收被测物理量，并通过仪器进行处理和显示。
3. 电源适配器：提供电源供给给仪器。
四、操作方法1. 准备工作a. 将仪器放置于平稳的工作台面上，并确保被测物理量与仪器的测量探头正常连接。
b. 打开仪器主体电源，并确保显示屏能够正常显示。
2. 选择测量模式a. 通过操作按钮，选择相应的测量模式。
根据被测物理量的特性及实际需求进行选择。
b. 在选择测量模式后，显示屏将会显示相应的操作界面。
3. 进行测量a. 根据实际情况，确定测量的起点和终点，并将测量探头正确放置于被测物理量上。
b. 按下操作按钮，开始测量。
c. 等待显示屏上的测量结果稳定后，记录测量数值。
4. 结束操作a. 测量完成后，将仪器主体电源关闭，并拔除测量探头。
b. 清理仪器表面的灰尘和污垢，并将仪器置于干燥通风处。
五、使用注意事项1. 在进行测量之前，请确保仪器已经进行了校准，以保证测量结果的准确性。
2. 在移动或搬运仪器时，应轻拿轻放，避免碰撞或摔落造成损坏。
3. 定期清理仪器表面的灰尘和污垢，以保持仪器的正常工作状态。
4. 严禁将仪器长时间处于潮湿的环境中，以免影响仪器的性能和寿命。
测距仪使用说明书
测距仪使用说明书尊敬的用户：欢迎您使用本款测距仪！为了让您能够安全、准确、高效地使用本产品，在使用前请仔细阅读本使用说明书。
一、产品概述本测距仪是一款高精度、便携式的测量工具，适用于建筑、装修、测绘、工程等多种领域的距离测量。
它采用先进的激光技术，能够快速、准确地测量出目标物体与测量点之间的距离。
二、产品组成1、主机：包含测量按键、显示屏、激光发射与接收窗口等。
2、电池仓：用于安装电池，为测距仪提供电源。
3、挂绳孔：方便您携带测距仪。
4、保护套：保护测距仪在使用和携带过程中免受损伤。
三、技术参数1、测量范围：通常为 005 米至 200 米（具体范围可能因型号不同而有所差异）。
2、测量精度：一般可达到±15 毫米。
3、激光类型：通常为 635nm 可见激光。
4、电源：通常使用两节 AAA 电池。
四、使用前准备1、安装电池打开电池仓盖，按照电池仓内的正负极标识，正确装入两节 AAA 电池。
安装好电池后，盖上电池仓盖。
2、检查与校准检查测距仪外观是否完好，激光发射与接收窗口是否清洁。
在使用前，建议在已知距离的平坦表面上进行简单的校准，以确保测量精度。
五、测量操作1、单点测量打开测距仪电源开关，将测距仪对准测量目标。
轻轻按下测量按键，激光会发射并测量目标与测距仪之间的距离。
测量结果将显示在显示屏上。
2、连续测量部分型号的测距仪支持连续测量功能。
在打开电源后，长按测量按键，即可进行连续测量。
测量结果会不断更新显示在显示屏上。
3、面积与体积测量（如有此功能）对于支持面积和体积测量的测距仪，您可以先测量长度、宽度和高度等参数。
按照操作提示，通过按键组合计算出相应的面积或体积。
六、注意事项1、安全使用请勿将激光对准人眼，以免造成伤害。
在使用过程中，避免碰撞和摔落测距仪，以免影响测量精度和损坏仪器。
2、测量环境避免在强光、高温、高湿度或强磁场环境下使用测距仪，以免影响测量结果。
测量时应确保测量表面平整、垂直，且无障碍物遮挡激光。
测距仪LM50 说明书
▪ 当屏幕电量符号变空时请更换新电池。 ▪ 长期不使用本仪器，请取出电池。 ▪ 电池的品牌和型号都应该相匹配。 ▪ 不要新旧电池混合使用。 ▪ 及时取出废旧电池，按照当地相关法令处理废旧电池。 勿将电池扔到火中。 开/关机 1. 按动“电源键”打开激光测距仪，仪器默认进入单段 距离测量模式。 2. 按住“电源键”约2秒关闭仪器。 3. 如在5分钟内没有对仪器进行操作，仪器将自动关闭以 节省电池电量。 切换测量基准 仪器默认的测量基准为该仪器的尾端。反复按动“测 量基准切换键”可以在仪器的三脚架螺母位置、仪器的前 端、仪器的延伸杆及仪器的尾端进行基准切换设置，下次 测量将以用户设定的基准位置开始。 关机后，测量基准自动还原为仪器的尾端。
按键功能 (图2)
图1
器的前端、延伸杆进行基准的切换。 7. 单位转换键– 在米、毫米、小数英尺、分数英尺、小数 英寸和分数英寸单位之间进行循环切换。 8. 最大/最小值测量键– 调用最大、最小值测量模式。
指示当前在单勾股定理测量模式 指示当前在双勾股定理测量模式 指示当前在最小值测量模式 指示当前在最大值测量模式 指示当前在连续测量模式
READ
CON
3 5
2
1
液晶显示
4 6 7
指示电池满电量 指示电池低电量 指示测量基准是从激光测距仪的延伸杆为起点 指示测量基准是从激光测距仪的尾端为起点
8
使用说明 本激光测距仪是一款高精度的测量仪器，请严格按照 以下使用说明操作，以保证本仪器的最佳性能。 ▪ 测量时不要将本激光测距仪指向太阳或其他强光源，这 样会使测量出错，或测量不准确。 ▪ 不要在潮湿、沙尘等恶劣环境下使用本产品。长时间在 恶劣环境下使用会损坏本激光测距仪的内部器件或导致 测量数据不准确。 ▪ 将本激光测距仪从一个环境带到另一个环境时，如两个 环境的温差很大，请待仪器温度与环境温度大体一致后 再使用。 ▪ 本激光测距仪在测量浅色液体（如：水）、透明玻璃、 聚苯乙烯泡沫塑料，或者其他类似半透明、低密度的物 质时会导致错误。
