土工格栅施工技术方案

目录

令狐采学第一章编制说明2

1、编制依据2

2、编制原则2

第二章工程概况3

1、主要技术标准3

2、工程概况、主要工程项目及数量3第三章施工总体安排4

1、施工便道4

2、材料准备4

3、施工技术准备4

4、施工任务划分4

5、人员配备4

6、施工工期5

第五章施工工艺、施工方法及注意事项5

1、土工格栅方法概述5

2、土工格栅施工工艺5

3、土工格栅施工方法6

4、土工格栅施工注意事项7

第六章施工质量要求8

1、土工格栅材料要求8

2、土工格栅施工过程质量控制8

3、土工格栅质量要求9

第七章施工安全要求9

第八章雨季施工措施10

第九章环保、文明施工措施10

1、环境保护措施10

2、文明施工措施12

第一章编制说明

1、编制依据

（1）《公路工程质量检验评定标准》JTG F80/1；

（2）《公路路基施工技术规范》JTG F10；

（3）《公路路基设计规范》JTG D30；

（4）《公路土工合成材料应用技术规范》JTG/T D32；

（5）《公路土工合成材料试验规程》JTG E5Q；

（6）重庆九龙坡至永川高速公路（成渝高速公路扩能）

两阶段施工图设计文件；

（7）《重庆市高速公路施工标准化指南》（试行）；

（9）《公路工程施工安全技术规范》JTGF90；

（10）结合我项目实际情况，现有机械设备、施工能力及同类工程施工经验和机械化作业水平。

2、编制原则

（1）符合国家有关工程建设法律、法规和技术标准，符合行业有关规范、规程、规定，符合招标文件和工程合同文件中的相关要求与规定。

（2）按照合同要求和工程条件，优化配置生产要素，充分利用企业及社会现有设备资源，合理安排施工进度。

（3）从技术、经济、安全、质量、工期、社会效应等方面开展多方案比选，按综合且最有效方案编制防护工程施工方案。

（4）贯彻“因地制宜、就地取材、永临结合”的原则，充分利用当地资源，有效利用永久征地，减少临时用地，凡有条件利用的主体工程内容，均优先安排施工和使用。

（5）根据项目施工特点、地质、水文、气象、人文环境制定针对性的环境保护、水土保持和文物保护措施。

第二章工程概况

1、主要技术标准

双向钢塑土工格栅极限抗拉强度≥50KN/m，2%伸长率时的抗拉强度≥20KN/m，极限伸长率≤3%，连接点极限分离力不小于300N。开孔尺寸不大于200*200mm。

2、工程概况、主要工程项目及数量

我分部是重庆九龙坡至永川高速公路（成渝高速公路扩能）YJ2合同段，起讫桩号为K6+120～K11+160，全长5.04公里。主线及来凤互通高填深挖路基、陡坡路堤、桥头路基处理

及填挖交界处采用路基铺设土工格栅。因此我分部将

ZK7+636ZK7+650段路基作为土工格栅工程。

表21 主要工程量

第三章施工总体安排

1、施工便道

提前完成施工便道，以便施工机械能够到达施工位置。

2、材料准备

为了土工格栅施工的顺利进行，已对所需材料土工格栅进行调查，并确定了材料供应商，保证能及时供应，并能顺利进场。对土工格栅选用严格要求，材料进场后均按标准进行取样检验，检验结果符合设计及规范要求。土工格栅材料应有出厂

质量证明书或试验报告单，进场时分批检验，并按现行国家有关标准的规定抽取试样进行复验，合格后方可使用。

3、施工技术准备

（1）组织施工人员认真熟悉设计文件和图纸,准确掌握路基土工合成处理工程施工技术规范,并做好现场核对和施工调查, 对施工现场主要人员、操作人员进行岗前培训和技术交底。

（2）试验：土工格栅试验我分部进行检测并上报监理工程师审批。

（3）施工放样：用全站仪放出需铺设土工格栅的位置，并报监理工程师复核。

4、施工任务划分

路基土石方施工一队：配备4人，并配备铁锤、老虎钳、8号铁丝及U型钉，负责本标段段土工格栅工程施工。

5、人员配备

表31 人员配备

6、施工工期

为确保施工质量，完成首件工程施工任务，我部土工格栅施工计划于1月16日开始施工。

第五章施工工艺、施工方法及注意事项

1、土工格栅方法概述

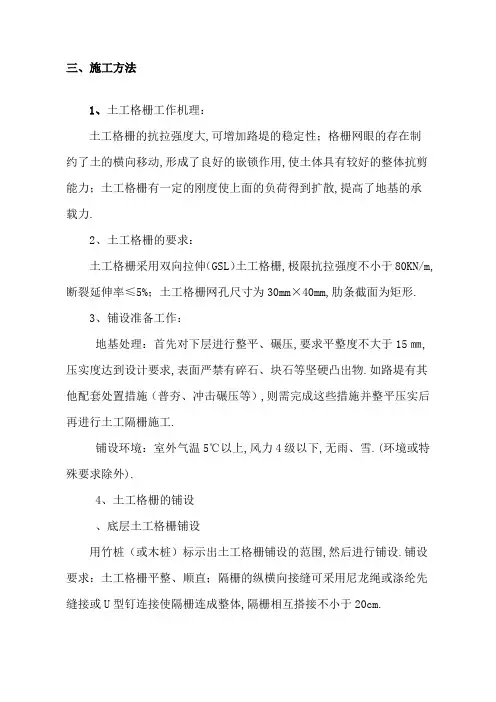

土工格栅工作原理：土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横纵向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。2、土工格栅施工工艺

（1

（2）原地表压实

平整场地，对原地表用冲击压路机进行压实，具体压实方案根据路基冲击碾压施工方案执行。

（3）底层土工格栅铺设

土工格栅在路基范围内全宽铺设。用竹桩（或木桩）标示出土工格栅铺设的范围，然后进行铺设。铺设土工格栅层面要求平整，顺直；两侧宽度与路基同宽。不得有片状块石等坚硬凸出物。连接方式采用缝接法连接，相邻两幅土工格栅采用交织的高强聚丙烯带进行缝接；或采用搭接的方法，搭接宽度不小于20cm，并用“U”形钉予以固定。

（4）土方填筑

土工格栅铺设完成后，进行路基填土。为了避免运输车辆碾压或调头时对土工格栅造成一定破坏，可采用滚填的方式进行土方填筑。土方填筑厚度根据土的最大松铺厚度：土方路堤

不应超过30cm、填石路堤不应超过50cm。推土机推平，压路机碾压，土方填筑碾压应符合路基土方压实的规范要求。

（5）上层土工格栅铺设

土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方式与底层土工格栅铺设要求相同，只是宽度应与填土层顶宽一致。

（6）填筑土方上层土工格栅铺设完成后，应尽快在其上再填筑一层土，以防被破坏或丢失。该层土方严格按照路基土方填筑厚度和碾压要求进行填筑，松铺厚度不应超过30cm，施工工艺、施工方法按路基土方填筑方案进行施工。

4、土工格栅施工注意事项

（1）应使格栅最大强度方向与受最大应力方向一致。

（2）应尽量避免重车直接在铺好的土工格栅上行驶。
