热水供热系统管道水力计算表
室内热水供暖系统的水力计算
确定立管1的管径
立管1与管段3~10并联。同理，资用压力
立管选用最小管径DN15*15。
计算结果，立管1总压力损失为3517pa。
不平衡率24.3%，超过允许值，剩余压头用立管阀门消除。
通过上述计算可以看出：
例题1与例题2的系统热负荷，立管数，热媒参数和供热半径都相同，机械循环系统的作用压力比重力循环系统大地多，系统的管径就细很多。
根据并联环路节点平衡原理（管段15，16与管段1，14为并联管路），通过第二层管段15，16的资用压力为
确定通过立管1第二层散热器环路中各管段的管径
求平均比摩阻
管段15，16的总长度为5，平均比摩阻为
根据同样方法，按15和16管段的流量G及Rpj，确定管段的d，将相应的R,v值列入表中。
根据各管段的热负荷，求接近Rpj的管径。 将查出的d,R,v,G值列入表中。
2
确定长度压力损失
01
将每一管段R与l相乘，列入水力计算表中
02
根据系统图中管路的实际情况，列出各管段局部阻力管件名称。利用附录表，将其阻力系数 记于表中，最后将各管段总局部阻力系数 列入表中。
由于机械循环系统供回水干管的R值选用较大，系统中各立管之间的并联环路压力平衡较难。例题2中，立管1，2，3的不平衡率都超过 ±15% 的允许值。在系统初调节和运行时，只能靠立管上的阀门进行调节，否则例题2的异程式系统必然回出现近热远冷的水平失调。如系统的作用半径较大，同时又采用异程式布置管道，则水平失调现象更难以避免。
进行第一种情况的水力计算时，可以预先求出最不利循环环路或分支环路的平均比摩阻 。
01
Pa/m
02
式中 ——最不利循环环路或分支环路的循环作用压力，Pa； ——最不利循环环路或分支环路的管路总长度，m； ——沿程损失约占总压力损失的估计百分数
采暖供热管道水力计算表
注：
1.各立管删减散热器时，请从最后一组（每组三行）整
2.如增加散热器，整行（三行）拷贝，从干管行（灰色
3.从各立管回水温度计算值可验证操作是否正确。
4.增加环路时，由计算人复制并修改“环路阻力叠加”
采暖管径计算（适用于采用钢管
请从最后一组（每组三行）整行删除。
三行）拷贝，从干管行（灰色）前插入，需修改立管总负荷（D列）计算公式及干管“环路阻力叠加”栏公式。
值可验证操作是否正确。
复制并修改“环路阻力叠加”和“不平衡率计算”栏公式，计算总阻力时，可人为判断最不利环路。
用钢管的一般（竖向）单管系统）
环路阻力叠加”栏公式。
最不利环路。
供热系统水力计算
p －压强水头，（压力能水头）表明流体在断面压强作用 g
下，测压管上升的高度。
Z －位置水头，相对于基准面的高度。
2 －流速水头，（动能水头）以初速度铅直上升射流时的
2g
理论高度
总水头：
H p Z 2
g
2g
即压力能水头、位置水头之和动能水
头三者之和
总水头线（A-B线）
测压管水头线——水压线（C-D线）
管道直径（如何计算？） 管段压力损失（实际值） 管道流量（管径、管段允许压降已知）
◆水力计算有什么用处？
一、热水网路水力计算基本公式
2、管段的压力 (能量) 损失包括 哪两部分?
沿程阻力损失 p y 局部阻力损失 p j
○总阻力损失 p p y p j
一、热水网路水力计算基本公式
3、管段的沿程损失计算公式?
问题思考
请问：教材P36例2-4中各供暖热用户与 外网可采取何种连接方式？
用户1： 用户2：？ 用户3：？ 用户4：
To be continued
§4.4热网水泵的选择
一、热网循环水泵的选择方法 1、选择参数的确定 1）流量的确定
流速与质量流量的关系？
3.实际中往往不修正的原因是什么? （P23例子）
§4.2水力计算的方法与步骤
简述水力计算步骤?
0
+2
Q2=1.05×106 W
F2
P3=2.0×104 Pa
+4
+2 60m
0
h3=33m -2 -3
-5
-8
A 150m
B
160m
C
200m D 3
100m
Q3=0.69×106 W P3=1.45×104 Pa
第四章供暖系统水力计算
第二节机械循环单管热水供暖系统管路的水力 计算方法和例题
• 机械循环系统的作用半径大，其室内热水供暖系统的总 压力损失一般控制在10-20kPa，对水平式或较大型系统， 可达20-50kPa • 进行水力计算时，机械循环室内热水供暖系统一般先设 定入口处的资用循环压力，按最不利循环环路的平均比 摩阻Rpj,来选用该环路的各管段管径。当入口处的资用 压力较高，管道流速和系统的实际总压力损失可相应提 高。但在实际工程设计中，最不利循环环路的各管段水 流速过高（即管径过小），各并联环路的压力损失势必 难以平衡。所以常用控制Rpj值的方法，取Rpj=60120Pa/m选取管径，剩余的资用循环压力，用入口处的 调压装置节流。
3）根据G、 Rpj，查水力计算表，选择接近Rpj的管径， 查出d、R、v列入表中。 例如管段1，Q=74800W，则 根据G=2573kg/h, Rpj=45.3Pa/m,查表，d=40mm, 用插入法计算出R=116.41Pa/m，v=0.552m/s
R的计算： 118.76 110.04 (2573 2500) 110.04 116.41 Pa/m 2600 2500 v的计算： 0.56 0.53 (2573 2500) 0.53 0.55 m/s 2600 2500
6）求各管的阻力△P P Py Pj Rl Pj 7） 求最不利环路的总压力损失（总阻力）
( Rl P )
j 112
8633 Pa
入口处的剩余循环作用压力用调节阀门节流消耗掉。 4.确定其它立管的管径。立管Ⅳ: 1）求立管Ⅳ的资用压力 它与立管Ⅴ为并联环路，即与 管段6、7为并联环路。根据并联环路节点压力平衡原 理， △P’Ⅳ=（△Py+△Pj)6、7-（ △P’Ⅴ-△P’Ⅳ） = （△Py+△Pj)6、7 Pa 2)求Rpj R pj P 0.5 2719 81.4 Pa/m
供热工程第四章室内热水供暖系统的水力计算
第三节 机械循环单管热水供暖系统 管路的水力计算方法循环室内热水供暖系统入口处 的循环作用压力已经确定，可根据入口 处的作用压力求出各循环环路的平均比 摩阻，进而确定各管段的管径。
2、如果系统入口处作用压力较高时，必然 要求环路的总压力损失也较高，这会使 系统的比摩阻、流速相应提高。
二、当量局部阻力法和当量长度法
在实际工程设计中，为了简化计算，也 有采用所谓“当量局部阻力法”或“当量长 度法”进行管路的水力计算。
当量局部阻力法(动压头法) 当量局部阻 力法的基本原理是将管段的沿程损失转变为 局部损失来计算。
当量长度法 当量长度法的基本原理是 将管段的局部损失折合为管段的沿程损失来 计算。
不等温降法在计算垂直单管系统时，
将各立管温降采用不同的数值。它是在 选定管径后，根据压力损失平衡的要求， 计算各立管流量，再根据流量计算立管 的实际温降，最后确定散热器的面积。 不等温降法有可能在设计上解决系统的 水平失调问题，但设计过程比较复杂。
第二节 重力循环双管系统管路 水力计算方法和例题
3．确定最不利环路各管段的管径d。
(1)求单位长度平均比摩阻
(2)根据各管段的热负荷，求出各管段的流量
(3)根据G、Rpj，查附录表4—1，选择最接近Rpj 的管径。选用的Rpj越大，需要的管径越小，会降
低系统的基建投资和热损失，但系统循环水泵的投 资和运行电耗会随之增加。所以需要确定一个经济 比摩阻，使得在规定的计算年限内总费用为最小。 机械循环热水供暖系统推荐选用的经济平均比摩阻 一般为60～120Pa/m。
(3)求通过底层与第二层并联环路的压降不平衡率。
10．确定通过立管I第三层散热器环路上各管段 的管径，计算方法与前相同。计算结果如下：
供热工程第九章热水网络的水力计算和水压图
（1）、横坐标表示供热系统的管段单程长度，以米为单位。
下半部:表示供热系统的纵向标高,包括管网,散热器,
循环水泵,地形及建筑物的标高.对于室外热水
供热系统,当纵坐标无法将供热系统组成表示
（2）、纵坐标
清楚时,可在水压图的下部标出供热系统示意图.
上半部:供热系统的测压管水头线,包括动水压线(表示供
热系统在运行状态下的压力分布)和静水压线(在
（4）画动水压线
O点处的压头不论在系统工作时还是停止运 行时，都是不变的，等于膨胀水箱的高度， 那么动压线的起点与静压线在此处重合， 即图中的O点。当系统工作时，由于水泵驱 动水在系统中循环流动，A点的测压管水头 必然高于O点的测压管水头，两者之间的差 值就是OA的压力损失，这样A点的测压管 水头就确定了，即图中的点，同理可以确 定其它各点的测压管水头高度。
二、绘制热水网路水压图的步骤和方法
1、以网路循环水泵的中心线的高度（或其它方便的高度） 为基准面，一定的比例尺作出标高的刻度。
2、选定静水压曲线的位置。 静水压曲线是网路循环水泵停止工作时，网络上
各点的测压管水头的连接线，是一条水平的直线，静 水压曲线的高度必须满足下列的技术要求： （1）、在与热水网路直接连接的用户系统内，底层散热 器的所承受的静水压力不应超过散热器的承压能力。 （2）、热水网路及与它直接连接的用户系统内，不会出 现汽化和倒空。
一、热水网路压务状况的基本技术要求
1、在与热水网路直接连接的用户系统内，压 力不应超过该用户系统用热设备及其管道 构件的承压能力。（保证设备不压坏）
如柱形铸铁散热器的承压能力 4 105为Pa， 作用在该用户系统最底层散热器的表压力， 无论在网络运行或停止运行时都不得超过 Pa。 4 105
管路水力计算
一、管路水力计算的基本原理1、一般管段中水的质量流量G,kg/h,为已知;根据G查询热水采暖系统管道水力计算表,查表确定比摩阻R后,该管段的沿程压力损失Py=Rl就可以确定出来;局部压力损失按下式计算1Σξ--------表示管段的局部阻力系数之和,查表可知;可求得各个管段的总压力损失22、也可利用当量阻力法求总压力损失：当量阻力法是在实际工程中的一种简化计算方法;基本原理是将管段的沿程损失折合为局部损失来计算,即34式中ξd——当量局部阻力系数;计算管段的总压力损失ΔP可写成5令ξz h = ξd +Σξ式中ξz h|——管段的这算阻力系数6又7则8设管段的总压力损失9各种不同管径的A值和λ/d值及ξz h可查表;根据公式9编制水力计算表;3、当量长度法当量长度法是将局部损失折算成沿程损失来计算的一种简化计算方法,也就是假设某一管段的局部压力损失恰好等于长度为ld的某段管段的沿程损失,即10式中ld为管段中局部阻力的当量长度,m;管段的总压力损失ΔP可写成ΔP = Py + Pj = Rl + Rld = Rlzh 11式中lzh为管段的折算长度,m;当量长度法一般多用于室外供热管路的水力计算上;二、热水采暖系统水力计算的方法1、热水采暖系统水力计算的任务a、已知各管段的流量和循环作用压力,确定各管段管径;常用于工程设计;b、已知各管段的流量和管径,确定系统所需的循环作用压力;常用于校核计算;c、已知各管段管径和该管段的允许压降,确定该管段的流量;常用于校核计算;2、等温降法水力计算方法2-1 最不利环路计算1最不利环路的选择确定采暖系统是由各循环环路所组成的,所谓最不利环路,就是允许平均比摩阻最小的一个环路;可通过分析比较确定,对于机械循环异程式系统,最不利环路一般就是环路总长度最长的一个环路;2根据已知温降,计算各管段流量式中Q——各计算管段的热负荷,W;tg——系统的设计供水温度,℃;tg——系统的设计回水温度,℃;3根据系统的循环作用压力,确定最不利环路的平均比摩阻Rpj式中Rpj——最不利环路的平均比摩阻,Pa/mΔP——最不利环路的循环作用压力,Paα——沿程压力损失占总压力损失的估计百分数,查表确定其值Σl——环路的总长度,m4根据Rpj和各管段流量,查表选出最接近的管径,确定该管径下管段的实际比摩阻和实际流速v;5确定各管段的压力损失,进而确定系统总的压力损失;2-2 其他环路计算其他环路的计算是在最不利环路计算的基础上进行的;应遵循并联环路压力损失平衡的规律,来进行各环路的计算;应用等温降法进行水力计算时应注意：（1）如果系统位置循环作用压力,可在总压力损失之上附加10%确定;（2）各并联循环环路应尽量做到阻力平衡,以保证各环路分配的流量符合设计要求;但各并联环路的阻力做到绝对平衡是不可能的,允许有一个差额,但不能过大,否则会造成严重失调;（3）散热器的进流系数跨越式热水采暖系统中,由于一部分直接经跨越管流入下层散热器,散热器的进流系数α取决于散热器支管、立管、跨越管管径的组合情况和立管中的流量、流速情况,进流系数可查图4-3确定;等温降法简便,易于计算,但不易使个并联环路阻力达到平衡,运行时易出现近热远冷的水平失调问题;2-3不等温降法的水力计算方法所谓不等温降的水力计算,就是在单管系统中各立管的温度各不相等的前提下进行水力计算;它以并联环路各节点压力平衡的基本原理进行水力计算;这种计算方法对各立管间的流量分配,完全遵守并联环路节点压力平衡的水力学规律,能使设计工况与实际工况基本一致;进行室内热水采暖系统不等温降的水力计算时,一般从循环环路的最远立管开始;(1)首先任意给定最远立管的温降;一般按设计温降增加2-5℃;由此求出最远立管的计算流量Gj ;根据该立管的流量,选用R或v值,确定最远立管管径和环路末端供、回水干管的管径及相应的压力损失值; (2)确定环路最末端的第二根立管的管径;该立管与上述计算管段为并联管路;根据已知节点的压力损失ΔP,选定该立管管径,从而确定通过环路最末端的第二根立管的计算流量及其计算温度降;(3)按照上述方法,由远至近,一次确定出该环路上供、回水干管各管段的管径及其相应附压力损失以及各立管的管径、计算流量和计算温度降;(4)系统中有很多分支循环环路时,按上述方法计算各个分支循环环路;计算得出的各循环环路在节点压力平衡状况下的流量总和,一般都不会等于设计要求的总流量,最后需要根据并联环路流量分配和压降变化的规律,对初步计算的个循环环路的流量、温降和压降进行调整;最后确定各立管散热器所需的面积;。

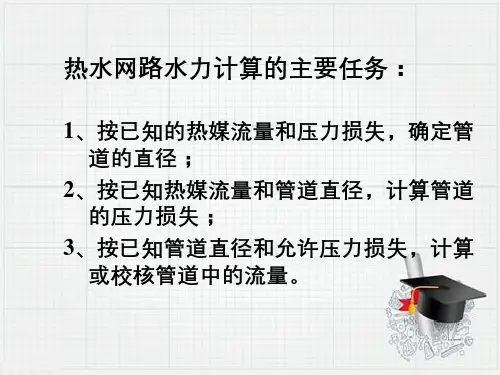

供热工程第9章 热水网路的水力计算和水压图
第二节 热水网络水力计算方法和例题
热水网络水力计算所需资料： 1.网路的平面布置图（平面图上应标明管道所有的附 件和配件）； 2.热用户热负荷的大小； 3.热源的位置以及热媒的计算温度。
热水网路的水力计算方法及步骤：
1、确定热水网路中各个管段的计算流量
管段的计算流量就是该管段所负担的各个用户的计算 流量之和，以此计算流量确定管段的管径和压力损失。
2 利用水压图分析系统中管路的水力工况
① 利用水压曲线，可以确定管道中任何一点的压力 （压头）值。
管道中任意点的压头就等于该点测压管水头高 度和该点所处的位置高度之间的高差。
② 利用水压曲线，可表示出各管段的压力损失值。
p1
g
Z1
p2
g
Z2
H 1 2
③ 利用水压曲线，确定管段的单位管长平均 压降 。 水压曲线越陡，单位管长的平均压降 就越大。
第一节 热水网路水力计算的基本公式
热水网路的水流量通常以吨/小时（t/h）表示。表达每米管 长的沿程损失（比摩阻）R、管径d和水流量G的关系式，可改 写为
R
6.25102
Gt2 d5
Pa / m
式中 R —每米管长沿程损失（比摩阻），Pa / m；
R 6.88103 K 0.25 Gt2
d 5.25
2、确定热水网路的主干线及其沿程比摩阻
热水网路水力计算是从主干线开始计算。网路 中平均比摩阻最小的一条管线称为主干线。在一 般情况下，热水网路各用户要求预留的作用压差 是基本相等的，所以通常从热源到最远用户的管 线是主干线。在一般情况下，热水网路主干线的 设计平均比摩阻可取30～70Pa/m。
3、根据网路主干线各段的计算流量和初步选用的 平均比摩阻R值，利用附录9-1的水力计算表，确 定主干线各管段的标准管径和相应的实际比摩阻。
热网水力计算讲解
模块一 集中供热管网施工
管段BC DN? 125mm 管段CD DN? 125mm 直流三通1? 4.4? 4.4m 直流三通1? 3.3? 3.3m 异径接头1? 0.44? 0.44m 异径接头1? 0.33? 0.33m 方形补偿器3? 9.8 ? 29.4m 方形补偿3器?12.5? 37.5m 总当量长l度d ? 42.34m
3 .6 Q
? ? G ? c tg ? th
式中
G ———管段计算流量，
t h；
Q ———计算管段的热负荷，
kW ；
t g ， t h ———热水管网的设计供、回水温度，
c ———水的比热容，取
? ? c ? 4 . 187 kJ kg ? ? C 。
?C ；
模块一 集中供热管网施工
（2）确定热水管网的主干线及其沿程比摩阻 热水管网水力计算是从主干线开始计算的，主干线是管网
2 ? 6 . 8 ? 13 . 6 m ；闸阀 2 ? 1 . 0 ? 2 . 0 m ，
总当量长度
l d ? 18 . 6 m
管段 BE 的折算长度 管段 BE 的压力损失
管段 的管径和相应的比摩阻 值。
模块一 集中供热管网施工
? 管段 中局部阻力的当量长度 ，可由热水网路局部阻力当量长度表查 出，
? 闸阀 ；方形补偿器 ； ? 局部阻力当量长度之和 ? 管段 的折算长度 ? 管段 的压力损失 ? ? 用同样的方法，可计算干线的其余管段 、 ，确定其管径和压力损失
。 ? 管段 和 的局部阻力当量长度 值如下：
学习项目二 热网水力计算
模块一 集中供热管网施工
单元2
热网水力计算
一、热水供热管网水力计算的步骤
采暖管道水力计算(精)
K ——管壁的当量绝对粗糙度（m），室内闭式采暖热水管路K ＝0.2×103m ，室外供热管网
－
K ＝0.5×103m ；
v ——热媒在管内的流速，根据热量和供回水温差计算确定（m/s）；
，根据供回水平均温度按按本院技术措施表A. 2.1取值。 γ——热媒的运动粘滞系数（m2/s）
λ={
d j ⎡
1.4 热水采暖的垂直双管系统各层支管之间重力水头H z
H z =
2
h (ρh −ρg g （Pa ） 3
式中 h ——计算环路散热器中心之间的高差 (m；
1.5 单管跨越式系统水温降
1.5.1 单管跨越式系统的散热器和跨越管流量分配
1 单管跨越式系统散热器支路和跨越管支路的流量通过以下2式求得：
=G
t si ——第i 组散热器的出水温度（℃）； t i ——第i 组散热器与之后的管道温度（℃）； t i－1——第i 组散热器之前的管道温度（℃）。 ∑Q, G,t 0
i-1
si
ki
si i h
1.6 散热器数量N
N =N ' ⋅β1⋅β2⋅β3=
Q
β1⋅β2⋅β3 （1.6） n
C ⋅Δt s
N ’——设计工况下散热器数量（长度或片数）；
表7：适用于采用钢管的一般垂直单管系统；（包括立管及干管，计算至建筑热力入口与室外干线连接处。为提高计算速度，本表管道摩擦阻力系数λ采用阿里特苏里公式） 2.1.4 室外供热管道
表8：适用于采用钢管的室外供热管道。
2.2 双管系统
2.2.1 住宅等水平双管系统
1、 一般最远端散热器支路为该户最不利环路。
1.3.3 室外热水供热管网局部阻力按与沿程阻力的比值计算确定，见下表：
采暖系统水力计算汇总
实例：
附件6.2关于地板辐射采暖水力计算的方法和步骤（天正暖通软件辅助完成）
6.2.1水力计算界面：
根据施工图
“供水方式”选择“下供下回”
接着再根据施工图：
“立管形式”选择“双管”
“立管关系”选择“异程”
勾选“分户计量”
“采暖形式”选择“地板采暖”
点击“确定”
2.第二步在【设置】菜单中的【生成框架】完成下列内容：
楼层数：6层
系统分支数：1
分支1样式
分支2样式
本住宅楼样式同分支1，所以系统分支数为“1”
b、如右图：一个环路可能承担两个或两个以上房间，如果是这样，计算此环路所带负荷的时候，应该把所承担的房间负荷进行累加，假如某环路承担的是某个整个房间和另一个房间的一部分，如图中环路3，既承担客厅又承担部分餐厅，这时该环路负荷取那个整个房间的负荷与那个承担部分房间的部分负荷（可以用相对盘管面积，相对负荷的原则，按他们所占的面积进行取值。如果这部分靠近外围护结构，应该把其适当的放大，比如乘以1.2的修正系数，以减少实际情况与理论分析的误差。）
每支分支立管数：2
每楼层用户数：2
每用户分支数：3
（见下图单元盘管图）
3.第三步【设置】菜单中“设计条件”
4.第四步在【生成框架】对话框中点击“生成”，如下图
5.第五步在树视图中依次打开“立管1”、“楼层6”、“户1”，如下图：
6.第六步在上图中完成以下几项内容的输入：
1）负荷：指某盘管分支（环路）热媒提供的热量。
供热热网的水压图及水力、热力调节15
二、水压图——绘制
静水压线的基本要求
(1).不超压 在直接连接的用户系统内，压力不应超过 用热设备及其管道构件的承压能力。如供暖用户系统一 般常用的柱形铸铁散热器，其承压能力为4bar ，因此 ，作用在该用户系统最底层散热器的表压力，无论在网 路运行或停止运行时都不得超过4bar 。 (2).不汽化 在高温水网路和用户系统内，水温超过 100℃的地方，热媒压力不低于该水温下的汽化压力。
动水压曲线的位置
由于假设定压点位置设在网路循环水泵 的吸入端，回水管动水压线全部高出静水压 线j-j，所以供水管内热水不会出现汽化现象。 网路供、回水管之间的资用压差，在网路末 端最小，因此，只要选定网路末端用户入口 或热力站处所要求的作用压头，就可确定网 路供水主干线末端的动水压线的水位高度。 根据供水干管的平均比压降或根据热网供水 干管的水力计算结果，可绘出供水主干管的 动水压曲线。 供热工程 第九 章 第四 节
静水压线高度保持的措施——定压，高位 膨胀水箱即是一种定压方式，其他方式还 有补水泵变频定压等
静水压线
G’’ Bo G’
Zo
A B
0
O
0
22
二、水压图——绘制
5.确定回水管动压线 原则：压力最低位置不吸气、不倒空；压力最高位置不超 压。 满足上述原则时取最低的。 具体的绘制方法：从定压点开始，按各回水管段计算阻力 损失绘制。 6.确定供水管动压线 原则：压力最低位置不汽化、保证循环资用压差； 具体的绘制方法：确定最远用户的资用压力后，按各供水 管段计算阻力损失绘制。
动水压曲线的位置
假设末端用户4资用压差为10H2O，供 水干管动水压曲线在末端C点的标高为 35+10=45m，供水干管总压力损失与回水干 管相等，即10mH2O，在热源出口处D点， 供水管动水压曲线的标高为45+12=57m。
【精品】塑料采暖管道快速水力计算表
【关键字】精品耐热聚乙烯管道快速水力计算表刘学来1，2 李永安1 李继志21、山东建筑大学2、中国石油大学摘要：根据塑料管道的特点，阐述了采暖塑料管道的选择原则及注意事项。
对塑料采暖管道水力计算进行了数学描述，通过计算机编程计算编制了耐热聚乙烯管道的水力计算表。
工程技术人员在实际工作中可以快速查询，方便应用。
关键词：塑料管材水力计算分级体系采暖Plastic Heating Tubes Quick Hydraulic Calculating TableLiu Xue-lai1 Li Yong-an1 Li Ji-zhi21. 2.ChinaAbstract According to plastic tubes characteristic, elaborated the heating plastic tubes selection principle and the matters needing attention. Has carried on mathematics description to the heating plastic tubes water power computation and has established the commonly used plastic tubes water power computation table through the computer programming computation. The tables may be used to the engineering personnel in practice.Keywords plastic tubing ; hydraulic calculating ; graduation system ; heating1、引言塑料管道具有不锈蚀、施工简单、不结垢、环保、无污染、沿程阻力小等优点。
热水供热系统水力计算
11:26:08
14
(1)试问在下述有关机械循环热水供暖系统的表述中,( )是错 误的。
A.供水干管应按水流方向有向上的坡度 B.集气罐设置在系统的最高点 C.使用膨胀水箱来容纳水受热后所膨胀的体积 D.循环水泵装设在锅炉入口前的回水干管上
解 析：在机械循环热水供暖系统中．由于供水干管 沿水流方向有向上的坡度，因此在供水干管的末端，也 就是供水干管的最高点设置集气罐，而非系统的最高点。 而系统的最高点应是膨胀水箱的位置
当采用分阶段改变流量的质调节时，宜选用流 量和扬程不等的泵组。
对只有采暖和热水供应的热水供热系统，可考 虑专设热水供应循环水泵。
多台水泵并联运行，选择水泵时，应绘制水泵 和热网水力特性曲线，确定其工作点。
11:26:08
18
二、补给水泵的选择 补给水泵定压时 流量
水力计算只能确定热水管道中各管段的压力损 失（压差）值，但不能确定热水管道上各点的 压力（压头）值。
水压图可以清晰地表示出热水管路中各点的压 力。
11:26:08
10
第五节 ①管道任何一点P ②各管段ΔP ③各管段R ④系统中是否汽化、超压、倒空 ⑤供、回水管压力差是否≥用户系统所需的作用压头 ⑥系统正常运行或循环水泵停运时，系统各点的压力
11:26:08
15
第六节 水泵的选择
一、热网循环水泵的选择 1．流量
G (1.1 ~ 1.2)G
2．扬程
H (1.1 ~ 1.2) H r H wb H wh H y
11:26:08
16
3.循环水泵的选择原则
水装泵有旁Gx通h≮管管时网，G应w计.z旁；通当 管流量。
