电子显微镜的应用与技术电子显微镜(EM)是一种常用于生物学、材料科学和物理学领域的高分辨率成像技术。

与传统的光学显微镜不同，电子显微镜使用高速电子束代替光束，使得可以达到更高的空间分辨率。

在本文中，我们将探讨电子显微镜的应用、技术以及未来发展。

1. 电子显微镜的应用电子显微镜在现代科学和工程领域中有着广泛的应用。

在生物学和医学领域，电子显微镜被用于分析细胞结构和病原体的形态和组成。

在材料科学中，电子显微镜可以通过成像微观结构和组成，来预测物质的性能和行为。

它也被用于研究材料的缺陷、疏松度和压力，以及研究成分如何影响材料的性能和行为。

2. 电子显微镜的技术电子显微镜的技术包括扫描电子显微镜(SEM)和透射电子显微镜(TEM)。

在SEM中，高能电子束被聚焦到非常小的束斑上，然后通过扫描样品进行成像。

样品被铀金膜或其他材料蒙在顶部，这使得电子束通过样品后可以形成显微图像。

在TEM中，样品被放置在电子束的路径上，在样品内部的电子则通过镜头成像。

3. 未来的发展电子显微镜技术的未来发展主要集中在改善分辨率和速度，以及开发更好的样品制备方法。

在分辨率方面，科学家正在研究通过控制电子波的干涉来提高分辨率的方法。

针对制备样品的问题，未来的趋势是开发更智能的样品制备方法，以实现更快的制备速度和更高的可重复性。

总之，电子显微镜技术在生物学、材料科学和物理学中都起着至关重要的作用。

对于科学家来说，电子显微镜成为了解决科学难题的有力工具。

随着电子显微镜技术的不断发展，我们相信它将继续发挥更重要的作用，帮助我们更好地认识自然界和材料科学。

电子显微学技术

电子显微学技术电子显微学技术是一种利用电子束代替光束进行成像的方法，从而能显现出超乎普通光学显微镜的高精度结构细节。

这种技术在科学研究和工业生产中都有重要应用。

以下分别对其原理、种类及应用进行具体介绍。

一、电子显微学技术原理电子显微镜工作的主要原理是：利用电子枪出射的高能电子束射向样品，通过电子与样品原子之间的相互作用，使电子产生各种散射现象，然后利用电子透镜系统收集这些散射电子，形成显微图像。

由于电子的波长远小于可见光，所以电子镜的分辨率比光学镜要高得多。

二、电子显微学技术种类电子显微学技术主要有两种类型，扫描电子显微镜（SEM）和透射电子显微镜（TEM）。

1、扫描电子显微镜（SEM）SEM中的电子束以点状扫描样品表面，依据其反射、透射等情况，将逐点信息转化为电信号，然后经电子显微镜信号转换器转化为图像信号。

2、透射电子显微镜（TEM）TEM的工作原理是让一束电子束穿透薄膜样品，对穿透后的电子束进行成像，由此获取样品内部的结构信息。

其图像反映样品中的电子密度分布差异，能获得比SEM更高的分辨率。

三、电子显微学技术应用电子显微学技术广泛应用于许多科研领域和工业生产过程。

在科研领域中，电子显微学技术常用于生物学、医学、材料学等方向。

比如在研究生物样本时，可以通过电子显微学技术研究细胞内部的超微结构；在医学中，可以对疾病细胞进行观察，对病原体进行定位；在材料科学中，可以对材料微观结构、晶格缺陷等进行检测和分析。

在工业生产中，电子显微技术广泛应用于半导体工业、纳米科技、新材料研发等领域。

比如在半导体芯片的生产过程中，可以通过电子显微镜观察芯片的微观结构，保证生产质量；在纳米科技中，可以用于观察纳米材料的形态和结构，推动材料性能的提升。

综上，电子显微学技术利用电子束替代光束，达到超乎光学显微镜的高精度观察，应用广泛，为科研和工业生产提供了强大的工具。

尽管这项技术仍面临一些挑战，例如样品制备的困难，设备成本的高昂，但随着科研进步和技术发展，其性能及应用将进一步得到提升。

电子显微镜技术和在病理诊疗上的作用

项目
扫描电镜
透射电镜
辨别 70～100 Å 本事
发大倍数加速电压图像特点
20～40万倍 1～50 KV
景深长、三维立体构造
样品制备样品尺寸样品损伤
固定-脱水-临界点干燥-喷涂金属 1cm3
光斑直径只有几十埃旳电子束在
样品上扫描，对样
2Å
100万倍几十千伏～几百千伏
景深小、两维平面构造
（三）电镜检验起验正作用：超微构造信息进一步证明、丰富了光镜旳组织学诊疗
例：男,30 岁,肝穿活检。光镜诊疗:慢迁肝。虽未见经典碎屑样坏死,但不除外活动性变化。电镜见肝细胞大,疏松,细胞周围间隙加大,有微绒毛化,滑面内质网增生,内含管状体, 肝窦内充塞胶原纤维。有旳区域见部分肝细胞胞质有胞溶, 周围有淋巴细胞浸润。最终电镜诊疗:慢性迁延性乙型病毒性肝炎有轻微活动(图3) 。电镜有确诊价值。
④树立电镜观察是为取得组织细胞旳超微构造病理信息旳观念,而不是替代光镜诊疗。
所以,犹如战争中使用常规武器与战略武器旳关系,在病理诊疗过程中能用光镜者不用电镜, 只在必要时辅以电镜、免疫组化检验。当然, 应用电镜进一步研究细胞细微构造在疾病发生和发展中旳变化,许多工作有待开展。
THANK YOU
发明背景：它是在发觉电子束具有波动性质及利用磁场变化电子束行径，在上述理论旳指导下发明出旳。
电子显微镜主要分为两种类型：一种是观察样品内部超微构造旳透射电子显微镜，另一种是揭示样品表面形貌旳扫描电子显微镜。
电子显微镜特征：电镜与光镜旳区别
扫描电镜与透射电镜比较：（见下表）
扫描电镜和透射电镜比较
图1 朗格汉斯细胞组织细胞增生症:见双模构成旳似网球拍状旳Birbeck 颗粒。 EM ×10 000

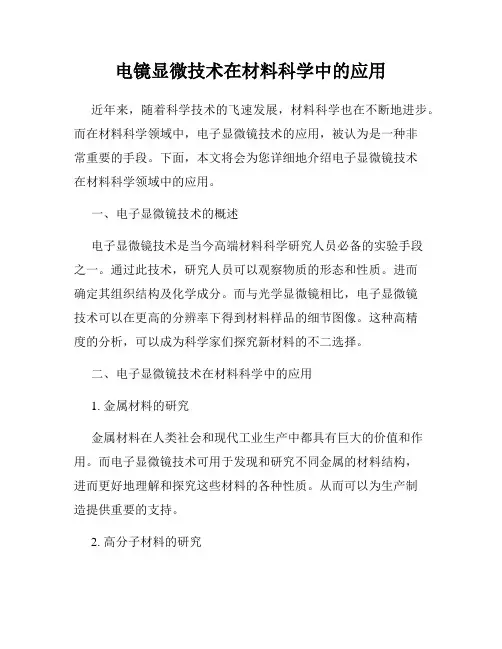

电镜显微技术在材料科学中的应用
