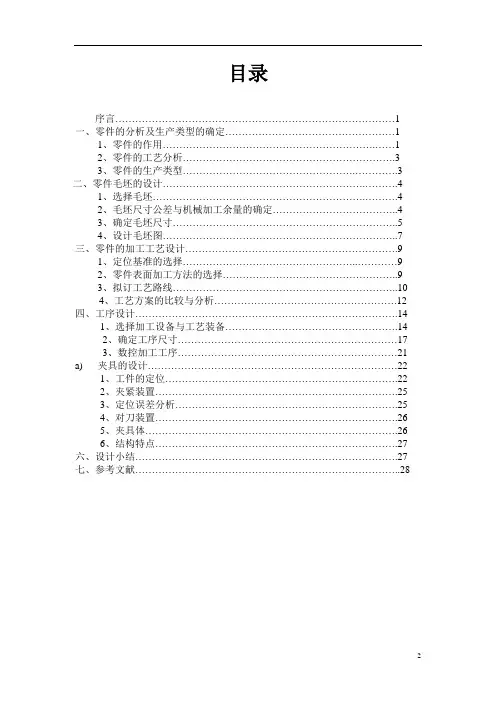

目录序言 (1)一、零件的分析及生产类型的确定 (1)1、零件的作用 (1)2、零件的工艺分析 (3)3、零件的生产类型 (3)二、零件毛坯的设计 (4)1、选择毛坯 (4)2、毛坯尺寸公差与机械加工余量的确定 (4)3、确定毛坯尺寸 (5)4、设计毛坯图 (7)三、零件的加工工艺设计 (9)1、定位基准的选择 (9)2、零件表面加工方法的选择 (9)3、拟订工艺路线 (10)4、工艺方案的比较与分析 (12)四、工序设计 (14)1、选择加工设备与工艺装备 (14)2、确定工序尺寸 (17)3、数控加工工序 (21)a)夹具的设计 (22)1、工件的定位 (22)2、夹紧装置 (25)3、定位误差分析 (25)4、对刀装置 (26)5、夹具体 (26)6、结构特点 (27)六、设计小结 (27)七、参考文献 (28)序言综合模块(机制工艺及夹具)毕业设计是在学完了机械制造技术基础和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。

这次设计使我能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础。

这次毕业设计中,我所选的零件是“CA6140车床滤油器体”,完成该零件的机械加工工艺规程的编制及工艺装备的设计,滤油器在车床上是个必不可少的部件,它有着过滤油液及缓冲的作用。

因此在加工时,零件的配合部分需进行精加工,保证其配合准确,提高车床的综合性能,又因为被加工零件的结构比较复杂,加工难度大,需进行专用夹具的设计与装配。

由于能力所限,经验不足,设计中还有许多不足之处,希望老师多加指教。

一、零件的分析及生产类型的确定4、零件的作用“CA6140车床滤油器体”如图1所示。

它位于车床主轴箱上图1:CA6140车床滤油器体零件图面,主要作用是给主轴箱内供油及对油液起冲作用,零件的两段有两孔用于油液的进出,零件的中间有一个φ48h6的外圆柱面,用于与主轴箱以基轴制形式联接。

「CA6140车床滤油器体的工艺参数及夹具体设计」

「CA6140车床滤油器体的工艺参数及夹具体设计」

「CA6140车床滤油器体的工艺参数及夹具体设计」CA6140车床滤油器体的工艺、参数及夹具体设计一、引言车床滤油器是用于过滤车床切屑和废液的设备,能够保持车削液的清洁,提高车削的加工精度,延长刀具寿命,同时还能保护环境。

本文将对CA6140车床滤油器体的工艺、参数及夹具进行详细设计。

二、工艺流程1.材料准备:选择高强度、耐磨损的金属材料,如碳钢。

2.零件加工:根据设计图纸进行材料切割、铣削、钻孔等工艺步骤。

3.零件组装:根据装配图纸,将滤油器体各零件进行组装焊接,并保证密封性。

4.表面处理:对滤油器体进行除锈、喷漆等表面处理工艺。

5.安装调试:将滤油器体安装在CA6140车床上,并进行调试,确保其正常工作。

三、参数设计1.尺寸参数:滤油器体的尺寸应与CA6140车床相适应,不影响车床的正常工作。

2.过滤精度:根据车削液的使用要求,确定滤油器的过滤精度,常见的精度要求为10μm。

3.流量参数:根据车削液的使用量,确定滤油器的流量参数以满足需求。

4.压力参数:根据车削液的使用压力,确定滤油器的额定压力,常见的额定压力为0.6MPa。

5.寿命参数:预计滤油器的使用寿命,根据滤芯的材料和结构确定,一般要求寿命在5000小时以上。

四、夹具设计1.固定夹具:用于固定滤油器体的零件,在组装焊接过程中提供稳定的支撑和夹紧力,确保组装的精度和密封性。

2.加工夹具:用于在零件加工过程中固定工件,提供加工的稳定性和高精度。

3.检测夹具:用于检测滤油器体的尺寸精度和密封性,确保产品质量。

五、结论本文详细设计了CA6140车床滤油器体的工艺、参数及夹具,包括工艺流程、参数设计和夹具设计。

通过合理的工艺流程和参数设计,以及精确的夹具设计,能够生产出高质量、高精度的滤油器体,提高车削液的过滤效果,保护车床和刀具,提高加工效率。

同时,在生产过程中,要注意安全,并确保产品符合相关标准和规范。
